OPTIMOD-FM 2200数字音频处理器操作手册第一部分介绍1-3 OPTIMOD-FM 2200数字音频处理器1-4 2200的预置1-4 双波段结构1-5 保护限幅：Orban的解决方案1-6 输入/输出的配置1-7 OPTIMOD-FM 的安放位置1-7 有关发射电平和测量1-8 图1-1绝对峰值电平，功率和PPM读数1-9 调整设备1-10 质保，反馈OPTIMOD-FM 2200数字音频处理器OPTIMOD-FM 2200数字音频处理器是一个功能完整的调频广播用音频处理系统。
其中2200型配有模拟输入和输出。
2200-D型也包括数字输入和输出。
各个版本共有的特性如下：·通用调频发射机保护和音频处理.2200能方便与世界上任何一种常用的发射系统连接使用.·用户友好接口:一个简单的液晶显示器使设置、调整、编程变得非常容易。
前面板上的直方图显示处理器预置的功能。
按其中一个有清楚标记的软键，可以唤醒一个预置，修改处理过程，或者访问系统设置。
·内有八个工厂预置，都是基于Orban的双波段和保护限幅处理结构.这些预置可以被修改并加以保存.·八个用户预置用来储存用户自己的设置.·预加重只限于国际通用的50us,75us预加重曲线.预加重控制几乎不可能有可以听出的变化,它主要用于产生一个清晰、透亮的声音.·严格的过脉冲控制;过脉冲限于+0.3dB基于数字信号处理器(DSP)的立体声编码器产生的电路,不仅性能优异,高稳定度,而且采用全基带频谱控制.·遥控,通过光独立终端(可以节点盖工作·内置声调发生器,用于产生在任意系统中设置的快速、精确的电平。
其中的一个贝塞尔空声调用于校正调制度。
在2200中有两种不同种类的预置：工厂处理预置与用户预置。
八个工厂处理预置包括一个保护/限幅预置，双波段通用预置，以及六个其他从双波段结构衍生出来的预置。

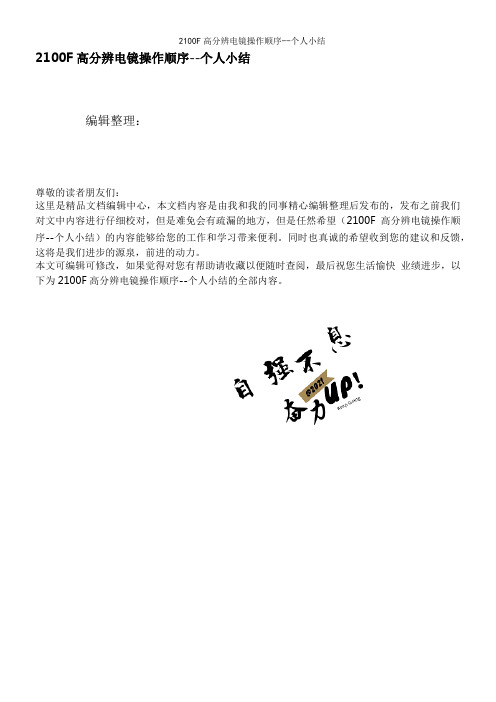

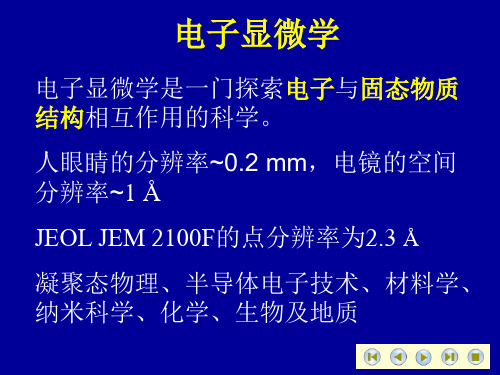

2100F高分辨电镜操作顺序--个人小结编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2100F高分辨电镜操作顺序--个人小结）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2100F高分辨电镜操作顺序--个人小结的全部内容。
装好试样后,开始操作JEM—2100F的步骤：1、打开beam阀,在LOW MAG下，找到薄区所在的位置;2、在LOW MAG下将放大倍数调至500倍，然后切换至MAG1；3、找到一个薄区，将放大倍数调至2000倍,按下STD FOCUS，再进行调Z的步骤：1）方法一：将试样边沿移至屏幕中心，按下IMAGE WOBB X，试样呈抖动状态,再通过调节，使屏幕中心试样不在抖动为止;2）、方法二：找到试样薄区，逆时针旋转BRIGHTNESS，使电子束汇聚为一点，再通过调节，使各衍射斑点汇聚于同一点；4、将放大倍数调至100K倍（调节放大倍数时，需要同时旋转BRIGHTNESS和MAG/CAM L），并将无试样区域移至屏幕中心，逆时针旋转BRIGHTNESS至电子束呈合适大小内、外圆形；5、按下BRIGHT TILT按钮，并通过调节SHIFT X和SHIFT Y将电子束移至屏幕中心，再通过调节DEF/STIG X和DEF/STIG Y将电子束的内圆恰好移至外圆的中心(若电压对中过程中，平移与偏转相互影响,则联动比有问题,需要调最新的合轴文件）;6、再按下COND STIG按钮，通过调节DEF/STIG X和DEF/STIG Y将电子束的内圆内的图形调成“奔驰”车标形状；7、逆时针旋转BRIGHTNESS，使电子束的内圆和外圆重合，再在HIGH VOLTAGE CONTROL 界面中点击“ON”，按下F4，通过调节DEF/STIG X和DEF/STIG Y使内外圆同心缩放；8、检查电压对中和聚光镜消象散；9、顺时针旋转BRIGHTNESS，使电子束充满整个屏幕，套取一号聚光镜光阑，将电子束调至屏幕中心（机械对中）;10、再次合轴,将放大倍数调节至400K倍，再次检查电压对中和聚光镜消象散;11、将放大倍数调至100K倍,并将薄区边沿移至屏幕中心，通过调节OBJ FOCUS旋钮，将试样边沿调至为微欠焦(略显白色边沿），再将放大倍数调至400K倍，并将边沿区移至屏幕中心，按下F1，然后打开CCD,并调出傅里叶变换，按下OBJ STIG，通过调节DEF/STIG X和DEF/STIG Y和OBJ FOCUS旋钮（使傅里叶变换为一圆环)，得到清晰的高分辨像；12,关闭CCD，再按下F1，将放大倍数调至100K倍,找到感兴趣薄区，并将电子束汇聚于一点，按下SA DIFF按钮，并将相机常数调至60CM，手动将菊池线的交点移至电子束中心；至此，已完成电镜合轴、消象散、踩带轴的步骤，接下来便可进行选区电子衍射、明场像、暗场像和高分辨像的操作.一、选区电子衍射步骤:1、合轴完成后，在TEM、MAG1模式下，将感兴趣区移至屏幕中心；2、通过感兴趣大、小来套取合适的选区光阑；3、按下SA DIFF按钮转为衍射模式，获得相应的电子衍射花样，并通过调节MAG/CAM L 获得合适的相机常数（20-30CM）-—-不同相机常数的意义；4、通过顺时针旋转BRIGHTNESS和调节DIF FOCUS获得足够暗、圆锐的衍射斑点。
JEM—2100（HR）透射电子显微镜操作规程1检查仪器状态、实验室环境1.1离子泵真空度必须优于4×10—5Pa；1.2电子枪、镜筒、照相室、储气罐真空状态必须显示为READY；1.3冷却水箱的温度,包括进水口(左)、出水口（右）均必须在17。
5℃～18.5℃之间;1.4电脑操作界面无警报提示；1.5室内温度在17℃～25℃之间，湿度在60％以下.注意：出现以上任何一点异常均不得进行下一步操作，须立即告知仪器管理员。
2升电压每天做第一个实验前需升电压.步骤电压变化Step：kvTime/Step:Sec用时/minBeamcurrentμA10 120kv点击HT ON1612120kv 160kv0.568813160kv 200kv0。
1320101 图1.2 图1.3 图1.4注意:升电压时必须注意Beam current的稳定性，当每步完成时的Beam current超过对应值（即高压箱放电）时，必须等Beam current自我恢复到对应值并稳定一段时间才能进行下一步操作。
3加液氮3.1加冷阱液氮每天第一次加冷阱液氮时必须分两次加,先加入少量(1/3瓶热水瓶）预冷，待冷阱温度稳定后再加满，此后每隔3～4个小时加一次液氮（直接加满)。
3.2加能谱仪液氮每隔1天加一次能谱仪液氮，此工作由电镜楼楼管负责，若能谱仪发出缺少液氮的警报声应立即告知楼管或仪器管理员。
冷阱能谱仪液氮罐注意:加液氮时观察屏的盖子一定要盖上,以防液氮腐蚀铅玻璃;操作面板也盖上塑料薄膜以防止液氮滴溅腐蚀按键。
4装样、进样注意：任何通过该操作培训、考核的用户未经授权不得对其他用户进行培训，违者重罚.5加灯丝(发射电流) 点击Filament ON注意:加灯丝前须确保Beam current在101μA左右,离子泵真空度优于2×10—5Pa。
CAM6 观察6.1普通形貌6。
1。
1 低倍下(按LOW MAG)找到样品，切换到放大模式（MAG1）， 用 MAG/ 调节放大倍数;6。
1 前言LineGuard 电子型管线破裂检测系统，是一种安装在管线阀门处的自力式管线监控和管线破裂保护装置。
该装置能采集数据，能（就地和远距离）监控单个阀门执行机构。
LineGuard 2200产品由一套Fisher ROC300系列远距离操作控制器和FlashPAC流量管理硬件和固件组成。
一套两用户程序可提供LineGuard功能。
Fisher公司的Windows RocLink负责进行压力监控、数据记录和阀门控制；Daniel产业公司的SpectraCom负责Modbus信息处理。
可提供客户定义型显示器，对两种程序的运行进行配置和监控。
2功能说明LineGuard 2200装置可进行压力采样并根据压力采样进行压力和“压降速率（RoD）”计算。
LineGuard 2200能连续监控和检测某些压力条件和压降速率（Rod）条件。
这些条件分为“小”（Minor）事件条件和“大”（Major）事件条件，它们在本装置中可以进行配置。
当探测到这些事件时，LineGuard 2200能按常规的配置间隔保持“压力”和“RoD”记录。
如果“大”事件在可配置的“事件持续”时间里继续存在，LineGuard 2200装置就会驱动阀门关闭。
可以选择性地关闭阀门。
LineGuard 2200还能保存标明有日期和时间的“事件/报警”记录。
借助Daniel Modbus协议，通过LineGuard 2200可以实现所有外部通信。
3操作原理3.1 用户计算程序用户计算程序负责监控管线压力，计算压降速率（RoD），保持小事件和大事件记录和阀门控制。
3.2 管线压力监控对管线静压每5秒钟采样一次，并作为“当前压力”（Live Pressure）加以保存。
对“当前压力”按一个配置周期（称之为“平均采样周期”）进行平均，并作为“平均压力”（Average Pressure）加以保存。
“平均采样周期”（Average Sample Period）可在5秒到60秒之间按5秒间隔进行配置。
JEM-2100 操作说明一、合轴操作1．照明系统合轴（1）.找亮：当打开灯丝，并且灯丝电流发射之后，应该在荧光屏上找到电子束，若打开灯丝后没有发现电子束，请进行以下操作：将放大倍数降低到10K左右，移动轨迹球，撤除所有光阑，基本上以上操作可以解决大多数没亮的情况若仍然找不到亮，则需调整GUN TILT进行找亮当然，也可以在用户模式下直接对GUN进行清零操作NTRL！正常情况下就能找到电子束了。
(2)灯丝像调节:放大倍数为X40K，将光斑用beam shift移动到屏幕中心，慢慢降低灯丝电流，并且用BRIGHTNESS旋钮将光斑聚到最小，随着灯丝电流下降，可以观察到灯丝像出现。
如图所示标准的六硼化阑灯丝像是均匀对称的四瓣花型的，若发现花瓣不对称，说明灯丝偏了，需要用GUN TILT调节到对称即可。
调节完毕后将灯丝电流升高到正常数值，即稍能看到一点灯丝像阴影。
（3）1、5合轴：将束斑调到SPOTSIZE 5，用beam shift 将束斑移动至屏幕中间，切换至SPOTSIZE 1 ，用gun shift将偏移的束斑移动至屏幕中间，重复此过程直到当切换SPOTSIZE1到5时束斑基本上不发生偏移即可。
（4）聚光镜消象散：观察各个束斑形状，如果发现束斑形状椭圆，则用CONDSTIG 键将束斑调圆即可。
（5）加聚光镜光阑：聚光镜光阑红点位置表示退出，其余的点的大小表示当前所加入的光阑孔大小，顺时针加入光阑至合适的孔径，一般用1号或2号光阑孔，加完后用beam shift 将光斑移动至屏幕中心，这时顺时针转动BRIGHTNESS将光斑放大到与屏幕同大，若光阑没有加正，则光斑不是均匀覆盖屏幕，即光斑补随BRIGHTNESS同心放大，此时调节光阑前端和右侧的两个旋钮使光斑圆心与屏幕同心即可。
（6）样品高度调节：找一处样品，按下IMAGE WOBBLE X或Y，观察图像震动，调节Z键直至将图像震动幅度最小即可2．成像系统合轴（1）电压中心调节：找一样品尖端处，将尖端移动到屏幕中间黑点处。
JEM-2100F/2200FS操作说明制作：北京东方捷欧技术服务站马宁一，开机（此步只能由实验室管理员操作）。
1.合上配电柜中电镜主机的单相电源，同时合上循环水的三相电源。
2.合上主机的稳压电源开关。
3.合上主机电源柜上的电源开关。
4.确认电子枪的模式转换器在COND模式（见图一）。
（图一）5.按压主机控制台上的I键2、3秒钟后松开，RP开始动作，主机启动。
6.打开TEM控制PC，首先等待PC显示器右下角的图标由未建立通讯状态转变为已建立通讯状态，这通常要等待5分钟，再等操作控制台上按键指示灯变亮后双击桌面上的打开TEM控制软件，确认Status Monitor-System中各项显示都为Running状态（如图二）。
（图二）未建立通讯状态（图三）：如果发生这种情况，关闭软件确认通信建立后再打开。
如果还不行，关闭计算机，然后再VME RESET，等1分钟再将PC打开，通信建立后打开软件。
（图三）7.确认电源柜上的60L，20LSIP真空档位选择器在X10-6Pa的位置，并且指针基本上是在左端基本到底的位置，如指针指示超过0.5X10-6Pa,请立即通知服务中心。
（图四）8.确认真空符合要求后加高压（在COND模式，从100KV起加，参照长假期处理）备注：如无法正常开机，请检查下列各项：1，检查电源，包括电源柜中的主闸及电镜分开关是否正常，稳压电源是否在开启状态，以及主机电源柜的空开是否在开启状态。
2，打开Status Monitor-Alarm，察看是否有变红的报警提示(一般会自动弹出此报警窗口，如图五)，如有请与服务中心联系。
（图五）3，打开TEMCON软件后弹出下列窗口（图六）是由于过早打开软件造成，关闭软件后再次开启此问题就会解决（图六）二，插拔样品杆1，放入样品杆前，如当时EMSN 是ON 的状态不要关掉灯丝（热场的灯丝一般总保持在发射状态，所以无须关灯丝，这是与普通电镜的区别之处），同时更换不同的样品杆要在计算机里选择相应的型号。
2，如果柱体是通过SIP抽的，请将150L SIP真空指示表放在KV档。
3，样品杆抽真空时，如绿灯很快就亮不要马上将样品杆插入，最好总的抽气时间不要少于5分钟，但也不要超过10分钟（注：有时绿灯很长时间不亮，可能是由于工作点漂移造成，并不是由于真空真的没有达到，此时需要电路上的调节，但电位的漂移通常是一个渐变的过程），长时间的通过油扩散泵给样品杆抽气会对样品造成污染，有条件的用户最好配备样品予抽室，不用的样品杆平时可放在里面长时间的抽。
4，200KV电镜ACD是标准配置，强烈建议早上工作前先将液氮加好，这样有利于镜筒的真空卫生，对灯丝寿命、样品污染以及离子泵的寿命都有好处。
5，样品杆刚插入COL时不要马上将V1打开，因为在插入样品杆的过程中多少会有一些泄露，即使插入后真空看上去很好，最好在插入后再等1~2分钟开V1阀。
6，到真空度达到低于4x10-5PA时，打开V1阀。
（最好低于2x10-5PA）7，样品观察。
8，拔出样品杆之前，首先要关掉V1 阀，但决不要关灯丝（热场的灯丝一般总保持在发射状态，所以无须关灯丝）。
9，样品杆回零-点击Holder Exchange。
（如果不回零就拔会损坏样品杆，尤其是双倾台）（图七）直到出现下面的对话框，才可进行下步操作。
（图八）10，如果柱体是通过SIP抽的，请将SIP真空指示表放在KV档。
11，拔出样品杆到放气位置，放气后，拔出样品杆。
备注：1)测角台是整个设备中机械部分最精密的部分，所以在插拔过程中一定不要使蛮力，否则会损坏测角台。
在整个运动过程中它应始终保持在轻松灵活的状态，如感吃力，决不可硬转，硬拔，要马上通知管理员或服务中心。
2)样品杆在插入柱体的过程中，由于里面是负压，样品杆应是被吸入的，所以要拉住直到完全进入后才可松手。
如此时感到涩，不是很顺利的被吸入，那么就要在样品杆的两个橡皮圈上涂抹白色的FOMBLIN真空脂（可用牙签挑上一些涂抹在橡皮圈上，不宜太多）。
（图九）3)如样品杆长时间不能抽到绿灯亮，请检查橡皮圈是否有损伤，样品杆是否放置正确，橡皮圈上的真空脂是否干了，样品杆是否长期放在外面受潮，样品是否受潮。
（如还不行请与服务中心联系）4)如有样品杆予抽机的最好将样品杆插在上面予抽，没有的用户在观察完样品后，最好将样品取下再将样品杆插入到COL中以保持干燥。
5)带有ACD装置的请在早上一上班就将液氮加好，但它加满后只能维持7~8个小时，所以最好在中午下班前再将它不充满，这样就可完全保证整个下午的工作了。
用液氮后，下班前一定要用加热棒将ACD中的残余液氮烘烤出来，否则会由于液氮挥发完后原来吸附在冷阱上的脏东西快速挥发出来造成SIP的停机。
三，日常加高压在EMSN ON的状态（通常EMSN都是ON 的状态）1，高压通常保持为160KV，点击DIALOGUE中的HIGH VOLTAGE CONTROL检查高压暗流值以及EMSN束流值是否正常（160KV=77μA，200KV=96μA）。
（如不正常请与服务中心联系）2，检查各SIP真空度是否正常（如不正常请与服务中心联系）。
3，点击HIGH VOLTAGE CONTROL中的Normal后按确认，将自动由160KV升到200KV。
（图十）4，加高压到200KV后再等待2分钟，确认暗流正常后点击BEAM V ALVE 中的 OPEN 打开V1阀（如不正常请与服务中心联系）5，样品观察四，日常退高压（EMSN ON 的状态）1，直接点击Stand By后系统会自动从200KV降到160KV，并维持到第二天。
五，长假期间的处理（此步只能由实验室管理员操作）（一），将OPERATION模式换为COND模式-降场1，点击（图十）中右下角的 More 后弹出High V oltage Control中的第一级隐藏菜单。
（图十一）2，直接点击Auto HT & Emission 中的Turn off 来直接关闭灯丝。
它的过程是：先从现在的电压降为100KV后 EMSN OFF，然后高压再降为0KV，在此过程中会依次显示下面的提示信息。
（图十二）3，等提示结束后，将OPERATION模式换为COND模式，通过点击（图十一）最下面的向下箭头来打开High V oltage Control中的第二级隐藏窗口，确认右下角Cond Knob Position 中显示为 COND。
如果显示为 Not Ready则是由于Conditioning Handle 位置不正确所致，重新调整到（图一）的正确位置。
（图十三）4，点击（图十三）HT 中的ON，然后从Auto HT中的Target设置160KV，Step选择1KV， Time/Step选择3 sec，然后点击Start，高压将自动加到160KV，确认暗电流正常后就一直保持160KV到假期结束。
（二）假期后将COND模式换为OPERATION模式-升场1，在COND模式将高压从160KV退到100KV，点击HT Conditioning 中Manual Conditioning中的ON。
（确认暗流正常）2，每5秒1kv加到140KV，等5分钟。
（确认暗流正常）3，每15秒1kv加到160KV，等10分钟。
（确认暗流正常）4，每6秒0.1KV加到180KV，等30分钟。
（确认暗流正常）5，每60秒1KV，加到190KV，等15分钟。
（确认暗流正常）此时高压实际为210kv,不要超过30分钟.6，每60秒1KV，加到200KV，等15分钟。
（确认暗流正常）此时高压实际为220kv,不要超过30分钟.7，从Auto HT中的Target设置100KV，Step选择1KV， Time/Step选择1 sec，然后点击Start，高压将自动降到100KV，点击HT Conditioning 中Manual Conditioning 中的 OFF，点击HT OFF，8，待（图十二）对话框消失后，将COND模式换为OPERATION模式，如（图十四）（图十四）9，转换成功后，High V oltage Control窗口的右下角将显示 OPERATE。
（图十五）10，放入样品杆（否则无法打开V1）11，在0KV下HT ON。
12，打开V1阀，观察20L SIP的真空指示5分钟看是否下降很多。
同时确认60L SIP 真空指示不动。
13，关闭V1,再次将V1打开5分钟，观察20L SIP真空后小于0.5X10-6Pa，60L SIP小于0.5X10-6Pa，将V1关闭。
（如有问题请联系服务中心）14，点击（图十五）Auto HT & Emission中的 Start up开始自动加高压升场，大约要2小时。
（此过程是HT 先加到100KV，然后升场，最后加到200 K V。
注意待升场完后确认EMSN电流和高压暗流值是否正常，通常升场刚结束时EMSN电流值要较假期前低一些，此为正常，过两天后升至稳定值）（注意高压箱带有HS标签的要在转为OPERATE模式后等一小时再升场）15，放入样品，确认柱体真空小于4x10-5Pa后打开V1（最好低于2x10-5Pa）16，合轴，观察样品.。
六，BAKE OUT （柱体真空变坏，柱体放气后，长时间使用后都需要烘烤，建议每月做一次，但最少3个月做一次）1，退出所有光阑。
2，关闭V1阀。
3，不要放入样品杆。
4，点击Auto HT & Emission 中的Turn off 来直接关闭灯丝和高压。
5，转换提示消失后，并确认高压为0KV后将OPERATION模式换为COND模式。
6，从MAINTENANCE中的ACD&BAKE中设定BAKE OUT 时间以及冷却时间。
（建议周末烘烤60小时以上，冷却时间不少于4小时）7，将V1保护盖扣上。
8，确认LENS 开关ON（在左手门中）。
9，点击BAKE OUT 中的Start10，LENS WATER 进水阀关闭（红色的阀门）。
11，BAKE OUT 结束后打开 LENS WATER 进水阀门。
12，先关LENS后再开LENS.13，HT ON 在100KV14，HT COND ON.15，每5秒1kv加到140KV，等5分钟。
（确认暗流正常）16，每15秒1kv加到160KV，等10分钟。
（确认暗流正常）17，每6秒0.11KV加到180KV，等30分钟。
（确认暗流正常）18，每6秒0.1KV，加到190KV，等15分钟。
（确认暗流正常）19，每6秒0.1KV，加到200KV，等15分钟。
（确认暗流正常20，退到100KV，HT COND OFF, HT OFF.21，待图十二的提示框消失后将COND模式换为OPERATION模式22，HT ON 在0KV。
