主排水系统联合试运转报告

XXXXXXXXXXXX有限责任公司XXXXXX煤矿联合排水试验报告编制单位：XXX煤矿生产调度室编制日期：二〇二〇年目录一、水文概况 (1)二、开采现状与涌水量、降水量 (3)三、组织机构 (4)四、准备工作 (5)五、排水系统简介 (5)六、试验方案 (6)七、试验记录 (6)八、试验结果分析 (7)XXX煤矿联合排水试验报告根据《煤矿安全规程》规定，在煤矿的采剥过程中，都会有涌水渗出。

为保证煤矿的安全生产，不致使涌水淹没矿井，需及时把水外排。

煤矿每年都要对生产煤矿的坑下主排水泵进行性能测试，以获得水泵的实际运行能力及情况，由此鉴定排水设备是否达到设计要求和技术指标；排水设备的容量配置是否合理；水泵的检修质量是否符合要求及准确掌握排水设备的性能变化，以便及时调节工况，使其高效运转。

对煤矿排水设备的技术管理提供了有力的依据。

2020年为了检验煤矿排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对我矿全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。

煤矿于2020年6月1日上午9时到上午11时进行主排水系统联合排水验。

一、水文概况1、地形地貌本矿位于铜匠川矿区的东南部，地形切割比较严重，沟谷十分发育，地表水体较为集中，地下水体较为分散，属地表迳流区。

水文地质条件为一类二型。

区内地形相对高差较大，最高点位于区西北部，标高为1465米。

最低点为XXX，标高为1385米，矿区的地形特征为侵蚀性丘陵地貌，地形上为一个北西高，南东低的斜坡状山地，基本呈一斜坡状。

区内地形复杂，受毛乌素沙漠的影响，本区大部被风积沙覆盖，区内沟谷纵横，多为向源侵蚀。

2、、水文区内由西北向东南流向的杨森～XXX，位于矿区的西部，中部为XXX支流，大体上形成“平行状”水系，矿区的北部有一较大沟流过，为本区内的间歇性地表水体。

一水文地质情况矿区位于塔克玛扎背斜东端南翼水文地质单元的补给区，地貌形态为中山，地形切割强烈。

地势呈东高西低，海拔高程+1552～+2040m，阳霞河在矿区西界外约1.25km处，由北向南流迳，河床标高为+1326.82～+1327.81m，流量每年可达4.01亿m3。

区内地表大部分为第三系地层覆盖，侏罗系地层仅在矿区北西角出露。

区内发育有一条近东西向沟谷，在洪水期沟中有短暂水流。

大气降水为本矿区地下水的唯一补给源。

1、井田内主要含水层根据矿区内地层岩性特征，矿区的含水层段主要有：）孔隙含水层段1、第三系（N1岩性以浅褐色砾岩、砂岩为主，厚度较大，胶结较差，以潜水为主。

在浅部为透水不含水层，在区内大面积覆盖于侏罗系中统克孜努尔组地层之上。

k2）孔隙－裂隙含水组段2、侏罗系中统克孜努尔组上段（J2由该层段薄层粗砂岩、砾岩组成，层间含多层泥岩、粉砂岩，故各含水层间相互补给性较差，大气降水为其唯一补给源，在浅部为透水不含水层。

2、矿井充水因素分析目前，虽然矿区生产矿井和废弃矿井中无水、水文地质条件简单，但是未来矿井还存在以下几项充水水源和途径。

大气降水沿煤层露头流入井下，煤层露头在局部自燃后，形成地下“空洞”，岩石受火烧烘烤，体积缩小，坍塌、破碎，形成较厚的裂隙带，为地下水提供了良好的赋存空间。

3、矿井涌水量预计由于矿井开采一水平时，井下无涌水。

矿井开采下水平时，本次设计以相邻玉鑫煤矿涌水量（正常涌水量451.44m3/d，最大涌水量677.16m3/d）作为设计依据。

4、井田水文地质类型矿区为一倾向东南的单斜构造，区内未发现断裂构造，构造形态简单，煤层位于当地侵蚀基准面之上，地势陡峭，各含水层不利于地下水储集，根据上述分析，矿区水文地质条件为孔隙、裂隙类简单型。

5、水患类型及威胁程度分析矿区煤层位于当地侵蚀基准面（阳霞河）之上170～550m左右区间，山体陡峻，地形坡度大。

大气降水为地下水的唯一补给源，大气降水顺陡峭山坡快速向下游汇集于冲沟之中，流出矿区西南界，汇入阳霞河，仅有很少部分大气降水渗入地下，沿地层倾向由北西向南东迳流。

XXX有限公司XX煤矿水泵联合试运转报告（XXX水平）为保证xx煤矿在雨季期间井下主排水系统正常，xx煤矿对井下xxx水平中央泵房xx台主排水泵进行联合试运转及排水系统性能测试。

一、试验时间：xxx年xx月xx日xx:xx—xx:xx二、试验地点：xxx水平中央泵房三、参加联合试运转人员：机电部：xxx xxx机运队：xxx xxx贵州煤矿安全监察局安全技术中心人员：xxx xxx其他人员：xxx xxx四、排水系统基本情况：１、xx水平泵房有主排水泵xx台，型号为：xxx，排水能力为xxxm³/h，额定电压为xxxV；共有xx趟排水管路：管路型号为xx 寸无缝钢管，排水管路从井底泵房经主井筒（坡度xx°）排到地面。

井底泵房标高xxxx，出水口标高xxxx，排水高度为xxxm。

2、按照xxx矿安全专篇设计矿井水文地质核算xxx矿xx水平正常涌水量为Q正=xxxm³/h，最大涌水量为Q大=xxxm³/h。

内水仓容积：xxx m3，外水仓容积xxx m3，共计容量xxxm3。

3、水泵技术特征表：4、水管技术特征表：五、试验方法和试验步骤１、试验方法（1）提前检查泵房线路、水泵、闸阀、管路等完好情况。

（2）联合试验前水仓水位达到2/3水位，满足试验条件。

（3）开泵同时进行测试工作，并记录好各种数据。

（4）完成测试工作，停泵。

2、试验方案如下（1）、1#、2#、3#...泵各用一趟排水管路独立运行，排水10min。

（2）、1#、2#泵共用一趟排水管路，同时运行排水10min。

2#、3#泵共用一趟排水管路，同时运行排水10min。

3#、1#泵共用一趟排水管路，同时运行排水10min。

（3）、1#、2#、3#...泵各用一趟排水管路同时排水30min (如果泵的数量大于管路数量，部分水泵和管路可采用两泵一管，务必保证所有泵和所有管路均有效利用)。

3、水泵运行时所测数据表（1）、先对xxx台水泵进行单泵单管单独试运行：表1 1#水泵试运转参数表表2 2#水泵试运转参数表表3 3#水泵试运转参数表表4 ...#水泵试运转参数表（2）、对1#、2#、3#...水泵进行两泵一管单独试运行（两泵一管）：表1 1#,2#水泵试运转参数表表2 2#,3#水泵试运转参数表表3 1#,3#水泵试运转参数表（3）、对1#、2#、3#...水泵进行单泵单管联合同时排水试运行（如果泵的数量大于管路数量，部分水泵和管路可采用两泵一管，务必保证所有泵和所有管路均有效利用）：表1 水泵试运转参数表六、根据上述所测数据进行排水能力、水泵效率、电缆负荷和水仓容量的校验：根据煤矿安全规程第二百七十八条规定水泵：必须有工作、备用和检修的水泵。

主排水泵联合试运转报告根据煤矿安全规程规定，每年雨季前必须做一次工作水泵. 备用水泵试运转试验，为了保证矿井主排水系统能够满足雨季最大涌水排水量，组织对井下主排水泵及泵房供电系统进行了全面检查，并与2014年3月20日13时20分对井下主排水泵进行了联合排水试验。

一.试验时间：2014年3月20 日9点--13点10分。

二.试验地点；井下中央泵房。

三.参加联合试运转人员；机电矿长；张思连机电队长；李松司泵工；郭正明电钳工；唐华龙晓四.排水系统基本情况1.矿水涌水量矿井正常涌水量；50m3/H矿井最大涌水量；95m3/H矿井实际涌水量；15m3/H2.水仓容积；1056m33.供电设备及电缆（1）供电系统；1. 2 号水泵（D125-25x9)供电电压660v,使用开关为QBZ-200真空电磁启动器2台，供电电源分别来自地面变电所低压1.2母线段，3号水泵（D125-25x9),供电电压660v，使用开关QBZ-200真空电磁启动器1台，电源分取自地面变电所低压1母线段。

（2）供电电缆；1 。

2号水泵使用MY-0.38/0.66 3x50+1x25 20米3号水泵使用MY-0.38/0.66 3x50+1x25 20米4水泵技术特征表；水泵编号水泵型号额定排水量额定扬程（m)电机型号电机功率KW电压(V)生产日期生产厂家1# D125-25X9 108 193.5 YB2-280M-290 660上海上力防爆电机有限公司2#3#5.水管技术特征排水管编号管径（mm)排水高度排水距离铺设角度铺设方式1#100 188 480 22 沿副井铺设2#3# 主井6.水泵运转时所测数据表投入运行水泵编号启动时间停止时间运行电压V运行电流A压力MP排水量M3 记录人1# 9：00 9：30660 96 1.88 50李松2# 9：40 10：103# 10：40 11：10 96 1.88 501#. 2# 11：20 11：50 96961.88 1001# 2# 3# 13：00 13：10 9696961.881.881.8850备注排水量以地面污水池容量计算所得。

山西天地王坡煤业有限公司矿井兼并重组整合项目联合试运转总结报告山西天地王坡煤业有限公司二〇一三年七月山西天地王坡煤业有限公司矿井兼并重组整合联合试运转总结报告山西天地王坡煤业有限公司设计生产能力为300万吨/年，于2013年6月进入联合试运转。

通过联合试运转工作，整个生产系统达到了设计要求，现就安全设施建设及联合试运行情况进行总结如下。

第一章矿井概况一、概况1、位置山西天地王坡煤业有限公司井田位于晋城市泽州县下村镇和沁水县樊庄乡，行政区划属泽州县下村镇，井田东起万里～中村一带，西至庵头～攫坡，南起陈庄～马头山，北至蝗坪～车山南侧，其地理坐标为：北纬35°39′29″～35°42′14″；东经112°38′35″～112°44′02″。

2、交通井田东有太焦线铁路和大阳煤矿铁路专用线，西有侯月线铁路，东南部有岳南、成庄煤矿铁路专用线。

本矿已建的铁路专用线在晋城市兰花集团大阳煤矿铁路装车站接轨，经大阳煤矿铁路专用线可至太焦线北板桥车站，矿井铁路专用线长3.867km，距北板桥车站约16km。

井田东有太（原）～洛（阳）干线公路，南有晋（城）～侯（马）干线公路，北侧有高（平）～沁（水）干线公路。

矿井进场公路与东（沟）～大（阳）公路相连，经大阳、巴公可至太洛干线公路，经下村、东沟可至晋侯干线公路，经大阳、马村可至高沁干线公路。

交通堪称方便。

3、井田范围依据山西省煤矿企业兼并重组整合工作领导组办公室晋煤重组办发[2009]128号文件《关于晋城市山西天地王坡煤业有限责任公司重组整合方案的批复》及换发的采矿许可证（证号：C1400002010061220069508），兼并重组整合后，王坡煤矿批准开采3号、9号-15号煤层，井田面积为25.3652km2，3号煤层开采深度由710m至380m标高，9号-15号煤层开采深度由700m至300m 标高，生产规模3.0Mt/a。

水泵联合试运转报告范文格式
附件：
水泵联合排水试验报告
试验地点：试验时间：
矿井下201年月
日
中央水泵房
为检验排水设备能力，保证排水设备满足《煤矿安全规程》第278条、第280条和第281条的规定要求，于201年月日点-点对井下主排水系统
的全部工作泵和备用泵进行了联合排水试验。

一、组织机构：组长：副组长：成员：二、准备工作：
1、维护人员在各自岗位待命。

2、制定安全技术措施，严格贯策执行。

3、试验前对工作泵和备用泵进行全面检修，水泵、管路、电控等设
备要完好，备件充足。

4、吸水井、分水井、水仓要彻底清理，保证联合排水试验工作顺利
完成。

5、各控制阀门灵活可靠。

6、备齐各种仪表工具。

7、水仓在试验前储存足够试验用水，确保联合排水试验时间不少于
60分钟。

三、基本情况1、水泵基本情况
2、水仓基本情况
3、管路基本情况
4、涌水基本情况
矿井正常涌水量：m3/h矿井最大涌水量：m3/h四、联合试验结果
1、设备容量：线路及开关容量满足#、#水泵同时启动。

2、水泵状况：#、#泵均为完好设备，随时可以启动。

3、水仓容量：按照最大涌水量计算，可存水m3。

4、联合运行：两仓存水，#、#水泵同时启动小时，排水m3。

5、水泵、管路、电控等设备可满足《煤矿安全规程》第278条、第280条和第281条的规定要求。

201年月日。

吉木萨尔县大有煤矿水泵联合试运转报告编制单位：生产技术科编制日期：2012 年月日会审签字表单位审批意见审批人审批时间机电科通防科生产技术科调度室安全科机电副矿长生产副矿长安全副矿长总工程师矿长主排水泵联合试运转报告根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。

水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。

结合我矿的实际情况，在雨季来临之际，对我矿井井下排水系统的排水能力进行了联合试运转。

一、矿井主排水系统状况我矿井底水泵房承担着井下的涌水排至地面的任务，泵房排水系统概况如下：1、泵房有主排水泵3台，工作水泵1台，备用泵1台，检修泵1台。

2、主排水管路2趟，为无缝钢管。

为Φ89mm，使用1趟，备用1趟。

3、矿井正常涌水量：7m3/h4、矿井最大涌水量：8m3/h水泵基本情况水泵编号水泵型号电机型号额定电压（V）额定功率（kW）额定电流（A）额定排水量（m3/h）核定排水量（m3/h）上次有资质部门测试的水泵效率(%)流量（m3/h）1#D25-50×6WB2-22.5 380/660 45 24/48.3 25 25 52 2#D25-50×6WB2-22.5 380/660 45 24/48.3 25 25 52 3#D25-50×6WB2-22.5 380/660 45 24/48.3 25 25 52水仓基本情况水仓编号长度(m)宽度(m)断面(㎡)泵房标高(m)地面出口标高(m)水仓设计容积(m3)水仓有效容积(m3) 清仓情况外仓55 2.6 5.8 906.5 1119 320 320 清理内仓35 2.6 5.8 906.5 1119 200 200 清理管路基本情况管路编号管径（mm）长度（m）材质管路锈蚀情况泵房标高（m）出水口标高（m）1#DH89×7240 钢刷漆处理906.5 1119 2#DH89×7240 钢刷漆处理906.5 11195二、组织机构1、施工组织及责任分工：为保证水泵联合试运转工作顺利完成，特成立主排水泵联合试运转试验小组。

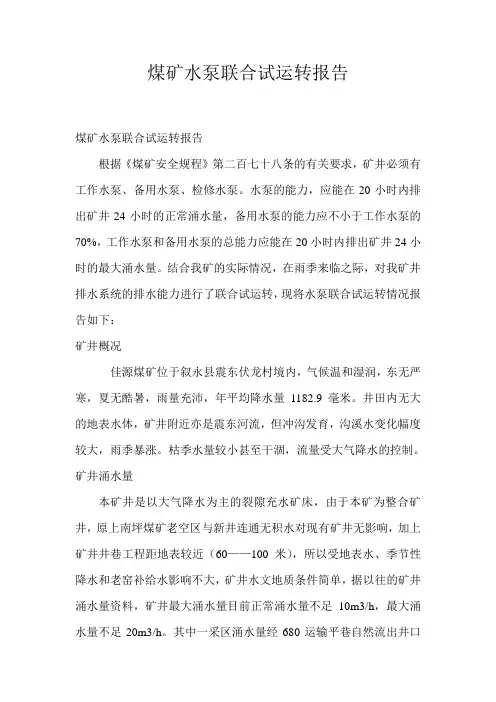

煤矿水泵联合试运转报告煤矿水泵联合试运转报告根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。

水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。

结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：矿井概况佳源煤矿位于叙永县震东伏龙村境内，气候温和湿润，东无严寒，夏无酷暑，雨量充沛，年平均降水量1182.9毫米。

井田内无大的地表水体，矿井附近亦是震东河流，但冲沟发育，沟溪水变化幅度较大，雨季暴涨。

枯季水量较小甚至干涸，流量受大气降水的控制。

矿井涌水量本矿井是以大气降水为主的裂隙充水矿床，由于本矿为整合矿井，原上南坪煤矿老空区与新井连通无积水对现有矿井无影响，加上矿井井巷工程距地表较近（60——100米），所以受地表水、季节性降水和老窑补给水影响不大，矿井水文地质条件简单，据以往的矿井涌水量资料，矿井最大涌水量目前正常涌水量不足10m3/h，最大涌水量不足20m3/h。

其中一采区涌水量经680运输平巷自然流出井口（地面）。

主排水糸统安装在二采区主水泵房，二采区现有涌水量1m3/h左右，排水系统现状我矿井按照《安全专篇》设计要求，现配备选用3台DF46-50×4型多级离心泵，流量Q=46m3/h；扬程H=200m；电机功率为45kw。

敷设有140mm排水钢管各1趟。

主水仓容量为300m3，副水仓容量为300m3。

联合排水试运转情况我矿于4月5日由机电部门、运输部门组织人员，对工作、备用、检修水泵及管路进行了一次全面排查、维修，共查出漏水点2处，及时对该处管路进行更换。

对检修水泵漏水阀门进行了维修处理。

由运输部门对全矿井所有排水路线：人行斜井——680车场——680运输大巷————地面。

大竹县新桥红星煤矿主水泵房水泵联合试运行报告根据《煤矿安全规程》第二百八十一条规定：“水泵、水管闸阀、排水用的配电设备和供电线路必须经常检查和维护。

在每年雨季以前必须检修一次，并对全部工作水泵和备用水泵进行一次联合排水试验，发现问题及时处理。

”经领导研究决定，我矿于2011年3月5日上午9:00—11：00对井下主水泵进行了联合试运行。

一、参加联合排水试运行人员组长：卞景福现场安全负责人：王国武、白一洲成员：龚光田、邓一红、朱品方、仇大友、赵光明、徐安国。

现场总指挥：白一洲二、排水系统主水泵房安装了3台MD85—45*7型多级离心泵，分别为工作泵、备用泵、检修泵。

排水管分A、B两趟，A管（DN133）为工作管路，B管（DN133）为备用管路，矿井水从主水泵房直接排到矿井水处理站。

正常涌水量为41.7m3/h，最大涌水量83.3m3/h。

三、据《矿井初步设计》矿井正常涌水量为41.7m3/h，最大涌水量为83.3 m3/h，目前矿井的实际涌水量为52 m3/h。

四、中央水泵房水泵技术参数1、水泵型号：MD85-45×7，单台水泵额定流量为85m3/h，额定扬程315m，配套电机功率132kw，电压380kv。

2、主水仓容积622 m3，副水仓容积565m3。

五、联合试运行内容：检查供电系统与排水系统是否正常及符合要求。

三台水泵分别由PJG49-630/10Y高压隔爆电磁启动器控制柜出线到井下变压器，再出线QBZ-200R启动柜控制。

1#、2#、3#水泵有两趟供电线路，分别来自地面10kv地面变电所，启动一台水泵试运转0.5小时后，测得实际单台水泵排水量为76.79 m3/h。

1、启动一台水泵运行10分钟，再启动另一台水泵，两台水泵联合运行0.5小时后，测得实际排水量为136.61 m3/h。

正常涌水时排水能力核算：41.7*24/76.79=13.03<20h最大涌水时排水能力核算：83.3*24/136.61=14.63<20h由以上数据得出以下结论：我矿工作水泵能在20小时内排出24小时的正常涌水量；工作水泵和备用水泵能在20小时内排出矿井24小时的最大涌水量，符合《煤矿安全规程》的规定要求。
