公共广播的系统基本知识共89页文档

控制主机通常具备定时播放、分区控制、紧急广播等功能，能够方便地对整个系 统进行管理和控制。它还可以与其他智能系统进行集成，实现更加智能化的广播 控制。
传输线路
传输线路是公共广播系统中连接各个设备的通道，负责传输 音频信号和控制信号。
传输线路可以采用有线或无线的方式，根据实际需求进行选 择。有线传输线路通常包括音频线缆和数据线缆，而无线传 输则通过无线电波进行信号传输。传输线路的质量对整个系 统的性能和稳定性有着重要的影响。
验收标准
制定详细的验收标准，对 系统进行全面检测，确保 各项指标符合要求。
验收流程
按照验收标准进行逐项检 测，记录测试数据，对不 合格项进行整改。
文档整理
整理相关技术文档，包括 系统设计图纸、设备清单 、验收报告等，以便后期 维护和管理。
05
公共广播系统的维护与保养
日常维护保养
定期检查设备运行状 况 包括扬声器、功放、调音
在紧急情况下，公共广播系统能够迅 速切换到紧急模式，中断正常播放的 内容，发布紧急通知。
该功能通常与消防系统、安全系统等 联动，一旦发生火灾、地震或其他紧 急情况，系统会自动切换到紧急广播 模式，向场所内的所有人员发出警报 和指导。
消防联动功能
公共广播系统与消防系统相连，在接 收到消防报警信号后，能够自动触发 紧急广播。
当消防系统检测到火灾或其他紧急情 况时，会向公共广播系统发送信号， 系统在接收到信号后，会立即中断当 前播放的内容，转为紧急广播模式。
远程控制功能
管理员或负责人可以通过远程控制终 端对公共广播系统进行操作，如播放 特定内容、调整音量等。
VS
通过使用远程控制软件或硬件设备， 管理员可以在远离公共广播系统的地 方对系统进行操作，实现远程管理。 这一功能尤其适用于大型场所或分布 式场所。

10.10弱电工程公共广播（背景音乐）系统基础知识前S：公共广播系统基础知识分享正文：公共广播，是指广泛用在现在各种场馆、大厦、小区、酒店、公园、学校等场合，为公众服务的公共广播，（其中包括农村有线广播）。

它通常用于广播背景音乐，发布信息，广播寻人,以及消防广播等。

随着时代的发展，人们对公共广播系统的要求逐渐提高。

从开始能听清楚什么就可以了，逐渐到建立了各种相应的指标、规范和标准。

现人的有线公共广播的电声标准已今非昔比，许多时候已称之为“公共广播音响”，功能也更能满足用户的需要,实现了无人值守定时播出、分区域广播，甚至终端点播或寻呼、跨地域广播、用户选听、自动信躁比调节等功能。

公共广播作为一种扩声系统，它与会议扩声系统、音响工程扩声系统互相渗透,它已能取代小型的会议扩声、音响工程扩声等扩声系统，公共广播系统不公可取代小型的会议扩声系统，而且还具有分组会议、电话会议等传统会议扩声系统没有的功能；较新的可对讲广播系统，它在许多场合能取代集团电话，并且肯有比集团电话更多的优点，例如更优美的音质，更简易和智能的操作等等，展望未来,公共广播的发展趋势为智能化、网络化、无线传输、基于有线电视网传输、可寻址控制。

公共广播属于扩声工程的一个分支，而扩声工程则是涉及了电声学、建筑声学、乐理声学等多种科学的边缘学科。

每一种扩声工程的设备都可以分为四个部分：节目源设备、信号处理设备、传输线路和扬声器系统。

<••>,公共广播的分类/1、按传输载体分类公共广播系统按照传输载体分类，可分为可分为无线电波、音频信号线、功率信号线、红外线、光纤、同轴电缆、网络、电力载波等多种类别，它们各有利弊。

2、按使用性质分类按广播系统的使用性质，可分为三类：业务性广播、背景音乐广播和消防广播。

业务性广播和背景音乐广播通常结合在一起使用，为与“消防广播”对应，称之为“通常性广播”，但业务性广播比音乐广播具有优先权限。

除了极少数有特殊要求的场合，消防广播也与通常性广播结合在一起，但消防广播具有最高的优先权限。

公共广播基础培训
深圳市欧博科技有限公司
卓越价值
引领未来
目录
•
• • •
一、公共广播的定义
二、公共广播的分类 三、公共广播的用途与使用场合 四、公共广播系统组成
•
• • • • •
五、公共广播系统的选型原则
六、公共广播系统的设计标准与依据 七、公共广播系统与其他音响设备的区别 八、行业品牌分析介绍 九、行业趋势与解决方案 十、公共广播市场前景

注：PA:即公共广播系统
卓越价值
引领未来
公共广播系统介绍
背景音乐广播
背景音乐的主要作用是掩盖噪声并创造轻松愉悦的办公、生活、学习氛围。前端扬声器要求均匀布 置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一。它能营造一 种舒缓、温馨的气氛，能够陶冶情操、净化心灵，有助于放松工作、学习所带来的紧张情绪。 业务广播
扬声器
•
合并式功放分为，分区合并定压功放和合并定压功放
合并定压功放 合并定压功放
分区合并定压功放
卓越价值
引领未来
• 扬声：扬声指我们平常看得到的喇叭，在广播系统中做为终端起到扬声作用。
• • • • • • • • 扬声器按其适用可分为上、中、下。 上：指安装在天花喇叭、悬吊音响；主要型号有：OBT-809、OBT-605、OBT-608等 中：指的是墙壁上的壁挂喇叭；主要型号有：OBT-428、OBT-121、OBT-125等 下：指地上的草坪音响；主要型号有：OBT-1802C、OBT-180 扬声器按其价格分为高、中、低。 高：指产品音质好，高档，所以价格高；型号有：OBT-511系列、OBT-730系列、 OBT-581系列 中：OBT-816、OBT-609等 低：OBT-OBT-608、OBT-605、OBT-608等。

E：声柱 多只扬声器组合排列并同相相连后，可做 成声柱。

壁挂音箱
艺术壁画音箱
型号： BS-030I 额定/最大功率： 20W/40W 输入电压： 70V/100V 灵敏度： 120-16KHz 频率响应： 96dB 重量： 55.8Kg
声 柱
2）功率放大器 功率放大器的作用是将传声器或前置放大 器输出的音频信号进行功率放大，推动扬声 器发声。功放主要有前级放大、功率放大、 控制部分组成。 功放的主要参数：额定输出功率、频率响 应、失真度、信噪比、灵敏度、瞬态响应等。 ◆额定输出功率：是指在一定的失真度下功 放能连续输出的最大功率。 ◆频率响应：反映功放对信号某一频带内的 各频率成分的增益特性。通常以信号1KHz成

1、广播音响系统的主要形式 1）公共广播系统 公共广播系统设于公共场所，可以播送电 台节目、自制节目及通知等，当火灾发生时， 则兼做紧急广播。背景音乐的音量高于现场 的噪音5～10dB。 设置的场所：机场、车站、商场、宾馆、 生产车间、建筑物内部的办公室、多功能厅、 走廊、公共卫生间、餐厅等。 公共广播因兼有紧急广播的功能，所以在 设计时，与消防系统的设计配合进行。公共

一、公共广播系统概述 公共广播系统是指企事业单位或建筑物内 自成体系的独立广播系统。因为传输距离远、 服务区域分散，扬声器与放大器距离远，需 要用电线将信号送过去，也称为有线广播系 统。 目前将紧急广播系统与公共广播系统结合 在一起，组成通用性极强的公共广播系统， 这样即节省投资设备又能处于良好的运行状 态。
3）系统组成 (1）BS-6600Z 智能广播主机


* 广播系统控制主机，接收并处理控制软件、 电话寻呼、远程呼叫站的信号，自动运行程 序，对系统设备自动控制。 * 控制CD、MP3、调谐器、电源管理器等多 种设备 * 有四个快捷键，可以快捷操作 * 具有监听功能，可以监听音源设备，也可 以监听其它音源 * 内置8x8的矩阵，带级联输出，连接下一台 矩阵 * 具有本地（主控室）寻呼功能

公共广播系统知识汇总一、广播系统的组成不管哪一种广播音响系统，基本可分四个部分：节目设备、信号的放大处理设备、传输线路和扬声器系统。

(1)、节目源设备1、音乐播放器：作为背景音乐2、麦克风(普通麦克风、分区选择麦克风)3、存储语音文件：作为业务广播、紧急广播语音、信号处理放大设备1、音频信号处理器：音频信号补偿、衰减、均衡等处理2、前置放大器：音频预放大3、功率放大器：音频信号放大，驱动喇叭，定压输出、传输线路1、音频线缆：传输音频信号，定压喇叭信号RVV2*0. 5,RVS2*0. 5,0. 75,1. 02、光缆：单模，多模，传输数字信号，需配光端机3、双绞线：传输音频信号、控制信号，如电话线4、网线：5类/超5类，8芯，传输数字信号5、无线电波：调频，发射天线6、同轴电缆：音频信号与电视信号共缆传输、扬声器1、天花吸顶喇叭：室内，天花嵌入式，定压/定阻2、壁挂喇叭：挂墙式，定压/定阻带屏蔽的双绞护套传输电缆，由于屏蔽网的作用，能有效地防止广播电缆对同管敷设的其他电缆的辐射影响，更能加强电缆的抗拉伸性能，尤其适用于长距离敷设。

广播传输电缆除了应选用双绞线以外，对线径也有一定要求。

理论上讲，线径愈粗，线路传输损耗愈小，但是随之而来的问题是，工程造价上去了，施工难度加大了。

权衡利弊，综合考虑性能价格比，广播传输电缆可以参照下列标准选择：公共广播系统的所有的设备之间的信号连接均采用平衡式连接，端点采用焊接。

若系统具有火灾事故广播功能，则都应采用阻燃型铜芯电缆或耐火型铜芯电线电缆。

线路的敷设方式采用穿钢管或线槽敷设，一般不得与照明、电力线同线槽敷设，火灾事故广播线路应采取防火保护措施。

电缆的弯曲半径不小于电缆直径的15倍，电源线宜与信号线、控制线分开敷设。

电缆长度应逐盘核对，并根据设计图上各段的长度来选配电缆，尽量避免电缆的接续。

当电缆必须接续时应采用专用接插件，在敷设的电缆两端应留适度余量，并标示明显的永久性标记。

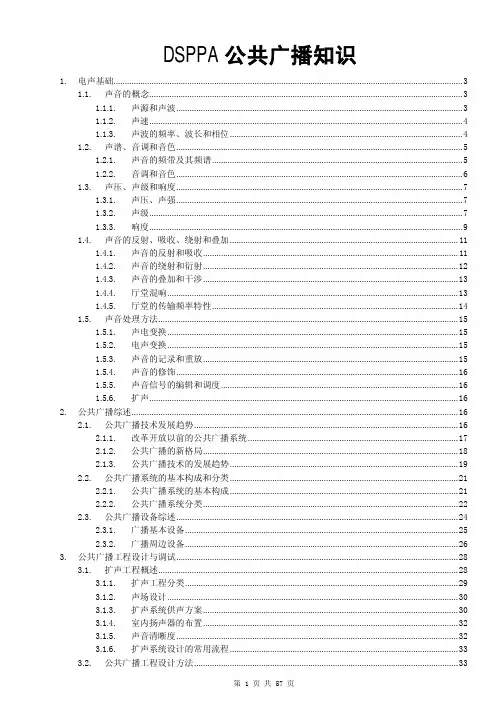

DSPPA公共广播知识1. 电声基础 (3)1.1. 声音的概念 (3)1.1.1. 声源和声波 (3)1.1.2. 声速 (4)1.1.3. 声波的频率、波长和相位 (4)1.2. 声谱、音调和音色 (5)1.2.1. 声音的频带及其频谱 (5)1.2.2. 音调和音色 (6)1.3. 声压、声级和响度 (7)1.3.1. 声压、声强 (7)1.3.2. 声级 (7)1.3.3. 响度 (9)1.4. 声音的反射、吸收、绕射和叠加 (11)1.4.1. 声音的反射和吸收 (11)1.4.2. 声音的绕射和衍射 (12)1.4.3. 声音的叠加和干涉 (13)1.4.4. 厅堂混响 (13)1.4.5. 厅堂的传输频率特性 (14)1.5. 声音处理方法 (15)1.5.1. 声电变换 (15)1.5.2. 电声变换 (15)1.5.3. 声音的记录和重放 (15)1.5.4. 声音的修饰 (16)1.5.5. 声音信号的编辑和调度 (16)1.5.6. 扩声 (16)2. 公共广播综述 (16)2.1. 公共广播技术发展趋势 (16)2.1.1. 改革开放以前的公共广播系统 (17)2.1.2. 公共广播的新格局 (18)2.1.3. 公共广播技术的发展趋势 (19)2.2. 公共广播系统的基本构成和分类 (21)2.2.1. 公共广播系统的基本构成 (21)2.2.2. 公共广播系统分类 (22)2.3. 公共广播设备综述 (24)2.3.1. 广播基本设备 (25)2.3.2. 广播周边设备 (26)3. 公共广播工程设计与调试 (28)3.1. 扩声工程概述 (28)3.1.1. 扩声工程分类 (29)3.1.2. 声场设计 (30)3.1.3. 扩声系统供声方案 (30)3.1.4. 室内扬声器的布置 (32)3.1.5. 声音清晰度 (32)3.1.6. 扩声系统设计的常用流程 (33)3.2. 公共广播工程设计方法 (33)3.2.1. 广播扬声器的选用和配置 (33)3.2.2. 广播功放的选用 (35)3.2.3. 广播分区 (35)3.2.4. 选用其它周边设备 (36)3.3. 公共广播的功率信号输送线路(广播线路) (36)3.3.1. 广播线路铺设的一般要求 (36)3.3.2. 广播线路导线规格的确定 (37)3.3.3. 导线规格计算实例 (38)3.3.4. 确定导线规格的其它因素 (39)3.3.5. 广播线路导线的参数 (40)3.3.6. 国标线规参数对照 (41)3.4. 公共广播系统设备的安装和调试 (42)3.4.1. 安装机柜和广播设备 (42)3.4.2. 连接线路 (43)3.4.3. 公共广播系统的调试 (43)3.4.4. 公共广播系统故障检查方法 (44)3.5. 公共广播系统的使用和维护 (45)3.5.1. 公共广播的安全使用方法 (45)3.5.2. 广播系统日常使用注意事项 (46)4. DSPPA公共广播品牌综述 (47)4.1. DSPPA公共广播品牌概述 (47)4.1.1. DSPPA（迪士普）公共广播品牌综合状况 (47)4.1.2. 选择DSPPA公共广播的十大理由 (47)4.2. 各类认证 (49)4.2.1. ISO国际质量体系认证 (49)4.2.2. “3C”强制性认证 (50)4.2.3. CE出口欧洲电工认证 (50)4.2.4. 扬声器六级防水认证 (50)4.2.5. 长城电工认证 (50)4.2.6. S&S五星级认证 (50)4.3. 典型案例精选 (50)4.3.1. 浙江大学（杭州） (51)4.3.2. 天河城广场（广州） (51)4.3.3. 顺德第一中学（广东） (51)4.3.4. 四川乐山一中（四川） (51)4.3.5. 长沙市政府办公大楼（湖南） (52)4.3.6. 长丰猎豹汽车基地（湖南） (52)4.3.7. 徐州迎宾馆（江苏） (52)4.3.8. 武汉南湖高尔夫山庄（湖北） (52)4.3.9. 都江堰河道整治工程（四川） (53)4.3.10. 上海南京路步行街 (53)4.3.11. 深圳世界之窗 (53)4.3.12. 桂林麦当劳连锁店 (53)4.3.13. 南昌八一体育馆（江西） (54)4.3.14. 广州南洲客运站 (54)4.3.15. 广州火车站/火车东站（部分采用） (54)1.电声基础1.1. 声音的概念1.1.1.声源和声波声音是由物体的机械振动而形成的。

音频的基础知识
频响范围
全称是频率响应范围，也叫频率特性。频率响 应是指在振幅允许的范围内音响系统能够重放的频 率范围，以及在此范围内信号的变化量称为频率响 应。人类听觉所能达到的范围大约在20Hz-20KHz
在额定的频率范围内，输出电压幅度的最大值 与最小值之比，以分贝数（dB）来表示其不均匀度。 普通功放的频率响应为20Hz-20000Hz约(+/-)l-3dB； 优质功放的频率响应为20Hz-20kHz 约+/-0.1dB。
分频器的作用
分频器是一种电路装置，用以将输入 的模拟音频信号分离成高音、中音、低音 等不同部分，然后分别送入相应的高、中、 低音喇叭单元中重放。之所以这样做，是 因为任何单一的喇叭都不可能完美的将声 音的各个频段完整的重放出来。
音频的基础知识
均衡器的作用
针对音响系统自身的频响缺陷进行补偿； 针对音响系统所处的声场环境引起的缺 陷进行补偿； 对音色进行调整； 针对某些引起话筒正反馈啸叫的频段进 行衰减；
扬声器的额定功率是指扬声器能长时间工作的输 入功率，又称为不失真功率。单位为瓦(W)当扬声器 工作于额定功率时，音圈不会产生过热或机械震动过 载等现象，发出的声音没有显示失真。
额定功率是一种平均功率，而实际上扬声器工作 在变功率状态，它随输入音频信号强弱而变化，在弱 音乐及声音信号中，峰值脉冲信号会超过额定功率很 多倍，由于持续时间较短而不会损坏扬声器，但有可 能出现失真。因此，为保证在峰值脉冲出现时仍能获 得很好的音质，扬声器需留足够的功率余量。一般扬 声器能承受的峰值功率是额定功率的2-3倍
音频的基础知识
定压信号和定阻信号的区别
定压信号输出，是由电压来推动扬声器，特点是 输出的电压大、电流小。因此，定压信号传输距离远， 扬声器可以多个并联，但音质比定阻信号稍差。 定阻信号输出，是以电流来推动扬声器，特点是输出 的电流大，电压小。定阻信号传输距离不超过100米， 音质、音效好。

公共广播基础知识公共广播系统主要由扬声器与公共广播系统控制中心相连的电缆组成.控制中心由多个传声器,波段开关,功率放大器,混频器,调频/调幅装置,CD唱机,双卡录音机和电缆配线电路等组成. 天花板扬声器的间隔在天花板上布置扬声器,其间隔与房间的高度有关,更精确地说,是与位于听众耳朵的一个假想平面的高度有关.影响人耳高度的是,听众是坐著(办公室)还是站著(在长廊里).因为大多数锥型扬声器的辐射角是90度,所以各扬声器之间隔大约等于扬声器辐射角在人耳高度的假想平面上的投影的直径.扬声器的选择标准尽管应用本身对扬声器的选择起主要作用,其它方面的考虑也不应忽视.语言和音乐助还原语言和音乐的还原要求有所不同,主要区别在于讲话的频谱在500Hz至5kHz；而音乐的频带要宽很多,一般是100Hz至16kHz.在选择扬声器时一定要考虑这项技术指标.但如果仅需要背景音乐,频带稍窄也问题不大. 线路和低阻抗扬声器在用100V线路输出的放大器推动扬声器时必须使用匹配的变压器.许多扬声器自身已带匹配变压器,其初级有抽头,可选择全,半,1/4功率输出.所有扬声器功率的总和不应超过放大器的额定输出功率.扬声器设在1/2功率时,可接的扬声器数量加倍,1／4功率时扬声器数量4倍.放大器：70V时扬声器数量加倍,50V时数量4倍,低阻抗扬声器不需用变压器,但阻抗一定要匹配.公共广播工程设计的一般顺序这里所说的公共广播是指有线传输的声音广播,通常用于公共场馆,大厦,小区内部,供背景音乐广播,寻呼广播以及强行插入的灾害性广播使用. 这一类公共广播工程的设计,通常按下列顺序进行： 1, 首先应考虑广播扬声器的选用,配置 2, 广播功放的选用 3, 广播分区 4, 广播系统的建构广播分区一个公共广播系统通常划分成若干个区域,由管理人员（或预编程序）决定那些区域须发布广播,那些区域须暂停广播,那些区域须插入紧急广播- - - 等等.分区方案原则上取决于客户的需要.通常可参考下列规则：1, 大厦通常以楼层分区,商场,游乐场通常以部门分区,运动场馆通常以看台分区,住宅小区,度假村通常按物业管理分区,等等.2, 管理部门与公众场所宜分别设区.3, 重要部门或广播扬声器音量有必要由现场人员任意调节的宜单独设区.总之,分区是为了便于管理.凡是需要分别对待的部分,都应分割成不同的区.但每一个区内,广播扬声器的总功率不能太大,须同分区器和功放的容量相适应.。

扬声器系统
用于播放广播音频，包括全频 扬声器、低音炮等。
电源设备
为整个广播系统提供电力。
公共广播系统的工作原理
音源设备产生音频信号。
放大后的音频信号传输至扬声器系统，由扬声器播放 出来。
音频信号通过音频放大器进行放大。 控制面板可对广播系统的音量、开关等进行控制。
公共广播系统的基本功能
背景音乐播放
现状
目前，公共广播系统已经成为现代社会中不可或缺的一部分，它不 仅满足了公众对信息的需求，还为提高生活质量提供了便利。
02
公共广播系统的组成及工 作原理
公共广播系统的组成
音频放大器
用于放大音频信号，确保广播 信号的稳定性和清晰度。
控制面板
用于控制广播系统的开关、音 量等。
音源设备
用于提供广播信号，可包括 CD播放器、调谐器等。
应用场景
适用于移动场景的广播需求，如出租车、公交车等。
04
公共广播系统的安装与调 试
公共广播系统的安装步骤及注意事项
• 安装步骤 • 确定安装位置：选择合适的安装位置，如屋顶、墙壁等。 • 预埋线缆：根据系统规模和要求，预埋适当的线缆。 • 安装功放和扬声器：将功放和扬声器安装在合适的位置。 • 连接线缆：将功放与扬声器、其他设备连接起来。 • 测试系统：进行系统测试，确保正常工作。 • 注意事项 • 在安装过程中要注意安全，避免触电或高空坠落等危险情况。 • 线缆的连接要牢固，避免接触不良或短路等问题。 • 在安装过程中要尽量保持美观，避免影响建筑物的外观。
要点一
总结词
要点二
详细描述
扬声器的覆盖范围过小，无法满足公共广播系统的覆盖 需求。
扬声器的覆盖范围过小通常是由于扬声器的功率不足、 数量过少或者布局不合理所引起的。为了解决这一问题 ，可以采取选用大功率的扬声器、增加扬声器的数量或 者对扬声器的布局进行合理规划等措施。

公共广播系统基础知识This is a subtitle for your presentation01广播定义专用于远距离、大范围内传输声音的电声音频系统,系统由使用单位自行管理，在本单位范围内为公众服务的声音广播。

02系统设备组成主要是音源设备(CD机，调偕器，话筒)、管理/控制设备（含硬件和软件）、功率放大器、扬声器以及广播寻呼设备等03功放功率放大器的简称，俗称“扩音机”,可将音源的微弱电信号进行放大，以驱动扬声器发出声音。

04扬声器又称“喇叭”，是一种把电信号转变为声信号的换能器件。

功放定压信号输出（常用广播系统）定阻信号输出(常用会议系统)扬声器定压扬声器(100V/70V)定阻扬声器(4Ω/8Ω)This is a subtitle for your presentation01背景音乐公共广播系统向其服务区域播送的、旨在渲染环境气氛的广播，一般指的是播放背景音乐；02业务广播公共广播系统向其服务区域播送的、需要被全部或部分听众认知的日常广播，包括发布通知、新闻、信息、语声文件等；03紧急广播为应对突发公共事件而发布的广播。

在突发公共事件警报信号触发下，自动转变为紧急广播；04分区管理信号分区:同一时间、不同音源、各分区播放不同的音乐功率分区:同一时间、不同音源、各分区播放一样的音乐基础知识This is a subtitle for your presentation广播系统 | 配套线材RVV 线俗称软护套线，是护套线的一种。

RVV 电线电缆就是两条或两条以上的RV 线外加一层护套。

1RVV 线RVV 线俗称软护套线，是护套线的一种。

RVV 电线电缆就是两条或两条以上的RV 线外加一层护套。

2RVVP 线RVS 双绞线，命名方式：R 代表软铜线，V 代表聚氯乙烯绝缘，S 代表对绞，通常用作公共广播的喇叭线。

3RVS 线俗称音响线,是音响器材中专门用于功放与音箱问连接的线材,具有极为优秀的导电性能。

音频的基础知识
平衡与非平衡输入
音频输入方面,具有平衡式输入和非平衡式输入 两种方式.
我们普通的莲花头也就是两芯RCA接头属于非 平衡输入方式,只放大+信号,-信号与屏蔽端共用；
而平衡式XLR输入采用的是三芯插头1地2正3 负；+、-信号都是独立放大器,屏蔽端接地；
平衡输出的目的就是为了减少干扰,除非设备不 是平衡输出的就应该使用不平衡输出的接线.所以 接线之前应该注意设备输入、出接口的标识 BALANCE平衡UNBALANCE不平衡
寻人广播或根据现场需要临时向指定的 广播区域发布的广播.
广播的基本概念
寻呼站 独立于广播主机以外的,可以进行分区寻
呼操作的设备.
业务广播 公共广播系统向其服务区域播送的、需
要被全部或部分听众认知的日常广播,包括 发布通知、新闻、信息、语声文件、寻呼等 .
广播的基本概念
消防广播 紧急广播系统平时作为业务广播系统或
音频的基础知识
定压信号和定阻信号的区别
定压信号输出,是由电压来推动扬声器,特点是输 出的电压大、电流小.因此,定压信号传输距离远,扬 声器可以多个并联,但音质比定阻信号稍差. 定阻信号输出,是以电流来推动扬声器,特点是输出的 电流大,电压小.定阻信号传输距离不超过100米,音质、 音效好.
音频的基础知识
额定功率是一种平均功率,而实际上扬声器工作 在变功率状态,它随输入音频信号强弱而变化,在弱音 乐及声音信号中,峰值脉冲信号会超过额定功率很多 倍,由于持续时间较短而不会损坏扬声器,但有可能出 现失真.因此,为保证在峰值脉冲出现时仍能获得很好 的音质,扬声器需留足够的功率余量.一般扬声器能承 受的峰值功率是额定功率的2-3倍
ቤተ መጻሕፍቲ ባይዱ频的基础知识

公共建筑应设置广播系统，系统的类别应根据建筑规模、使用性质和功能要求设置。

1 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设置业务性广播，满足以业务及行政管理为主的语言广播要求。

业务性广播宜由主管部门管理。

2 星级宾馆、大型公共活动场所等建筑物应设置服务性广播，满足以欣赏性音乐或背景音乐广播为主的要求。

星级宾馆的服务性广播节目一般为三～六套。

3 火灾应急广播的设置与要求，应符合本规范第13章的有关规定。

16.1.3 扩声系统的设置应符合下列原则：1 扩声系统应根据建筑的使用功能、扩建规划、建筑和建筑声学设计等因素确定；2 扩声系统的设计应与建筑设计、建筑声学设计同时进行，并与其它有关专业密切配合；3 除专用音乐厅、剧院、会议厅外，其它视听场所的扩声系统宜按多功能使用要求设置；4 专用的大型舞厅、娱乐厅应根据建筑声学的设计条件，设置相应的固定扩声系统；5 下列场所宜设扩声系统：1）听众距离讲台大于10m的会议场所；2）厅堂容积大于1000m３的多功能场所；3）混响时间太长或太短的会议场所；4）要求声压级较高的场所。

16.1.4 会议系统应根据会议厅的规模、使用性质和功能要求设置。

有语言翻译需要的会议厅，应设同声传译系统。

16.2 广播网络16.2.1 有线广播一般可分为三类：1 业务性广播系统。

2 服务性广播系统。

3 火灾应急广播系统。

16.2.2 公共建筑有线广播网功率馈送制式宜采用单环路式，广播线路较长时，宜采用双环路式。

16.2.3 公共建筑宜设广播控制室。

当建筑物中的公共活动场所（如多功能厅、咖啡厅等）需单独设置扩声系统时，宜设扩声控制室，但广播控制室与扩声控制室间应设中继线联络或采取用户线路转换措施，以实现全系统联播。

16.2.4 有线广播的分路，应根据用户类别、播音控制、广播线路路由等因素确定，可按楼层或按功能区域划分。

一个回路所接扬声器的数量不宜超过20个。

当需要将业务性广播系统、服务性广播系统和火灾应急广播系统合并为一套系统，或共用扬声器和馈电线路时，有线广播分路应按建筑防火分区设置，且不得跨越防火分区。

卓越价值
引领未来
模拟广播示意图
寻呼话筒OBT-8052C
控制
CD机OBT-8610 音源控制器OBT-9300USB
放大
合并功放OBT-6650
收音机OBT-8710
广播系统控制室
分区器OBT-8011
音源
广播终端
扬 声
到公园，绿化带
到操场
到教室
到办公室
卓越价值
引领未来
IP数字广播
• 定义：即把音频信号数字化，并在数字状态下进行传递，在数字音频技术中，音频信号是以
通过人工呼叫广播或其它录制好的人声业务MP3音频文件，可将人们所需的信息传送到业务广播区 域的每一个角落，信息内容包括通知通告、文化知识宣传、节目活动内容等。当有寻呼寻人、节目活动 等信息需要发布时，可以在任意时间、任意地点对任意区域进行广播讲话或播放业务广播节目等，进行 业务广播时，由话筒或录制好的业务音频节目提供音源。
卓越价值
引领未来
数字广播系统功能
•
•
1、分组控制：可对全部网络终端进行任意分组进行广播，大大增强了终端管理的灵活性。
2、实时任务：可实现实时播放和实时采播；随时随地的播放电脑媒体库的内容和外部音源的实时 采集播放。
•
• •
3、定时打铃：在特定的时间和特定的地方响应打铃需求，可以定制多种铃声方案。
4、定时采播放：在特定时间内采集特定的外设音源播放到指定区域，系统提供外设控制接口。 5、点播功能：可实现远程媒体库文件的点播，并进行播放、暂停、快进、快退、上一曲、下一曲 等操作。 6、对讲功能：广播终端之间可实现双向对讲，全双工工作模式。 7、消防联动：系统可与消防报警系统无缝连接，实现广播消防报警。
