OBD--车载故障诊断系统培训解析

国六OBD的原理、报警策略及影响内容一、OBD的定义和作用二、法规实施时间三、国六OBD四、OBD一般技术要求五、驾驶员限制系统激活和解除六、OBD风险什么是OBD(On-Board Diagnostics):OBD——是用于控制车辆排放的一种在线监测诊断系统，它能够检测到影响车辆排放的故障的发生并通过存储相关的故障代码指示故障可能发生的区域及原因。

注意：OBD系统不是直接监测车辆排放通常OBD功能集成在发动机电控系统中，而不需要单独的系统或装置为什么要OBD电子电气部件监控满足欧六要求的发动机采用的传感器和执行器数量大幅增加，OBD监控要求提高名词定义驾驶循环：是指由发动机启动、（车辆）运行、发动机停机和从发动机停机至发动机下次启动前的时间组成的连续过程。

暖机循环：发动机经充分运转，使冷却液温度比发动机启动时上升至少22K，并且达到最低60℃温度的过程。

操作循环:是指由发动机启动、发动机运转、发动机停机和直到下次发动机启动组成的时间过程；在该过程中，一个指定的OBD 系统应能完成监测；若存在故障，应能被监测到。

点火循环计数器：记录车辆进行发动机启动操作次数的计数器。

A 类故障发生时排放不超OTL 限值也可以影响OBD 系统执行对A 类和B1类故障监测功能的故障。

影响OBD 系统执行对B2类故障监测功能的故障要划分为B1类或者B2类。

影响OBD 系统执行对C 类故障监测功能的故障要划分为C 类或者B2类。

故障分类激活模式1 激活模式2 激活模式3 激活模式4激活条件无故障C类故障B类故障且B1计数器＜200hA类故障且B1计数器＞200h钥匙上电发动机启动差异化显示策略差异化显示策略差异化显示策略差异化显示策略钥匙上电发动机未启动统一显示策略统一显示策略统一显示策略统一显示策略报警系统激活模式1钥匙上电发动机启动钥匙上电发动机未启动MI正常准备就绪无故障MI正常未准备就绪无故障MI不正常MI 自检准备就绪故障状态显示报警系统2122激活模式2,3,4钥匙上电发动机启动钥匙上电发动机未启动MI正常准备就绪激活模式4MI正常未准备就绪激活模式3MI正常准备就绪激活模式2MI自检准备就绪故障状态显示MI正常未准备就绪激活模式4MI正常未准备就绪激活模式31次MI闪烁，包括1s亮+1s灭报警系统驾驶员限制系统激活1驾驶员限制系统激活2驾驶员限制系统激活3驾驶员限制系统解除1驾驶员限制系统解除2●误报错：系统正常但OBD 报错额外的服务成本额外的质保成本或导致召回●漏报错：系统故障但OBD 未报错法规风险，罚款企业形象的负面影响六、OBD 风险因为国六OBD 监测对象和监测项目的增多，需ECU 增加相应故障判断逻辑，增加了大量基于模型的部件可信性、转化效率等策略。

车载自动诊断系统及使用要点车载自动诊断系统及使用要点随着汽车技术的不断发展，车载自动诊断系统已经成为当今汽车技术的重要组成部分。

车载自动诊断系统简称OBD，它是汽车电子控制系统中的一部分，主要用于实时监测和诊断车辆的工作状况，以及对车辆故障进行识别和提示。

本文将介绍车载自动诊断系统及其使用要点，为车主或汽车维修工提供一些参考意见。

一、车载自动诊断系统的基本概念车载自动诊断系统是指一套由多个传感器、电子控制模块以及软件程序组成的系统，通过对车辆各个内部系统的检测和监控，实现对车辆各项功能进行分析和评估，提供对车辆工作状态的诊断结果。

OBD是车载自动诊断系统的一部分，它是On-Board Diagnostics（车载诊断）的缩写。

由于车载OBD系统能够实时监测和检测汽车电子控制系统的运行状况，同时能够及时提示车主或修理员发现的问题，因此在汽车维修和日常保养中起着至关重要的作用。

二、车载自动诊断系统的组成车载自动诊断系统包括传感器、ECU（电子控制单元）和诊断工具。

传感器主要用于测量车辆各个部位的数据，如温度、速度、气压等。

ECU是车载电子控制模块，主要负责收集传感器的数据，并通过车辆总线与其它模块通讯，实现对车辆的控制和管理。

诊断工具主要用于读取ECU存储的故障码以及进行初步的故障诊断。

三、车载自动诊断系统的使用要点1. 检查传感器和电子控制模块的供电和接线是否正常，尤其是一些易损部位，如线束接头等。

2. 定期检查车辆的OBD系统，尽量避免OBD诊断器出现意外意外损坏或失去读取故障码的功能。

3. 如果发现故障码，请及时进行初步的故障诊断，争取尽快修复故障。

一旦发现故障，不要擅自使用车辆，否则汽车可能会更加严重的损坏。

4. 遵守OBD诊断器使用的正确方法，正确选择适合OBD诊断器的操作系统和操作方法。

要注意正确连接OBD诊断器和车辆，建议先阅读使用说明书。

5. 发现故障后，不要盲目地将ECU或传感器等部件进行更换，这样很可能会对车辆造成不必要的损害和浪费。

obd基础知识培训欢迎参加OBD（On-Board Diagnostic，车载诊断系统）基础知识培训。

本次培训旨在帮助大家全面了解OBD系统的原理、作用以及使用方法，以提高车辆故障诊断和维修的效率。

下面我们将逐步介绍OBD系统的相关内容。

一、OBD系统简介OBD系统是一种车载电子系统，用于监测和诊断车辆的性能和故障。

其主要功能包括监控排放系统、发动机工作状况以及其他与车辆性能相关的系统。

OBD系统通过故障码来表示可能存在的问题，并提供相应的解决方案。

二、OBD系统的工作原理OBD系统通过连接车辆的电脑或智能设备，读取和分析传感器和控制单元的数据。

它能够检测和记录各个系统的运行状况，并在出现故障时发出警告。

OBD系统使用标准化的诊断连接口（OBD接口）和通信协议，以便各种设备都能够与之兼容。

三、OBD系统的作用1.故障诊断：OBD系统可以通过故障码指示具体出现的故障，并提供修复建议，从而帮助维修师傅准确快速地定位和解决故障。

2.监测排放：OBD系统能够实时监测车辆的排放情况，如果发现排放超标，会及时发出警告，提醒车主检修车辆。

3.维护提醒：OBD系统会记录并提供车辆的维护保养信息，包括更换机油、定期保养等，以确保车辆的长期健康运行。

四、OBD系统的读取方法OBD系统的数据读取主要有两种方式：扫描仪读取和手机APP读取。

1.扫描仪读取：选用合适的OBD扫描仪，通过连接OBD接口和车辆的数据线，将车辆的数据传输到扫描仪上，并通过扫描仪的显示屏查看相应的数据和故障码。

2.手机APP读取：使用支持OBD功能的手机APP，通过将智能设备与车辆的OBD接口相连接，可以在手机上实时读取和显示车辆的数据信息，并进行故障诊断。

五、常见的OBD故障码OBD系统通过故障码来告诉用户车辆存在哪些问题，下面是一些常见的OBD故障码及其对应的故障类型：1.P0101：空气流量计电路故障2.P0300：多缸不定火3.P0420：废气催化器效率低注意：以上故障码只是其中的一部分，实际故障码种类众多，每种故障码对应的故障类型也是不同的。

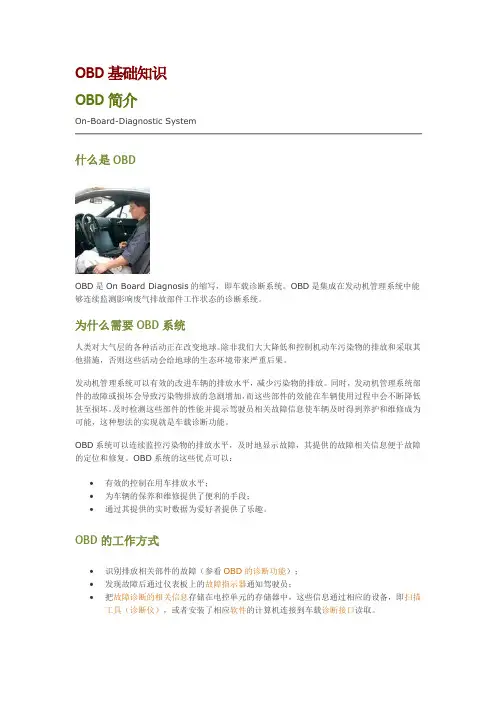

OBD基础知识OBD简介On-Board-Diagnostic System什么是OBDOBD是On Board Diagnosis的缩写，即车载诊断系统。

OBD是集成在发动机管理系统中能够连续监测影响废气排放部件工作状态的诊断系统。

为什么需要OBD系统人类对大气层的各种活动正在改变地球。

除非我们大大降低和控制机动车污染物的排放和采取其他措施，否则这些活动会给地球的生态环境带来严重后果。

发动机管理系统可以有效的改进车辆的排放水平，减少污染物的排放。

同时，发动机管理系统部件的故障或损坏会导致污染物排放的急剧增加，而这些部件的效能在车辆使用过程中会不断降低甚至损坏。

及时检测这些部件的性能并提示驾驶员相关故障信息使车辆及时得到养护和维修成为可能，这种想法的实现就是车载诊断功能。

OBD系统可以连续监控污染物的排放水平，及时地显示故障，其提供的故障相关信息便于故障的定位和修复。

OBD系统的这些优点可以：•有效的控制在用车排放水平；•为车辆的保养和维修提供了便利的手段；•通过其提供的实时数据为爱好者提供了乐趣。

OBD的工作方式•识别排放相关部件的故障（参看OBD的诊断功能）；•发现故障后通过仪表板上的故障指示器通知驾驶员；•把故障诊断的相关信息存储在电控单元的存储器中，这些信息通过相应的设备，即扫描工具（诊断仪），或者安装了相应软件的计算机连接到车载诊断接口读取。

•2005年4月5日，国家环境保护总局【公告(2005)14号】颁布《轻型汽车污染物排放限值及测量方法（中国III、IV阶段）》GB 18352.3–2005，自2007年7月1日起实施。

18352.3–2005明确了我国对车载诊断功能的相关要求。

•2008年1月24日，国家环境保护总局办公厅【环办函(2008)35号】征求对《轻型汽车车载诊断（OBD）系统管理技术规范》草案的意见。

o《轻型汽车车载诊断（OBD）系统管理技术规范》征求意见稿o《轻型汽车车载诊断（OBD）系统管理技术规范》编制说明北京•2005年12月23日，北京环保局和北京市质量技术监督局发布公告【京环发(2005)214号】，宣布自2005年12月30日起，在北京市销售新定型车型（包括全新产品及产品扩展与更改）须安装车载诊断（OBD）系统，2005年12月30日前已定型上市销售并通过国家第三阶段排放标准审核的车型可延迟安装OBD系统；2006年12月1日后，停止在北京销售未安装OBD系统的新车。

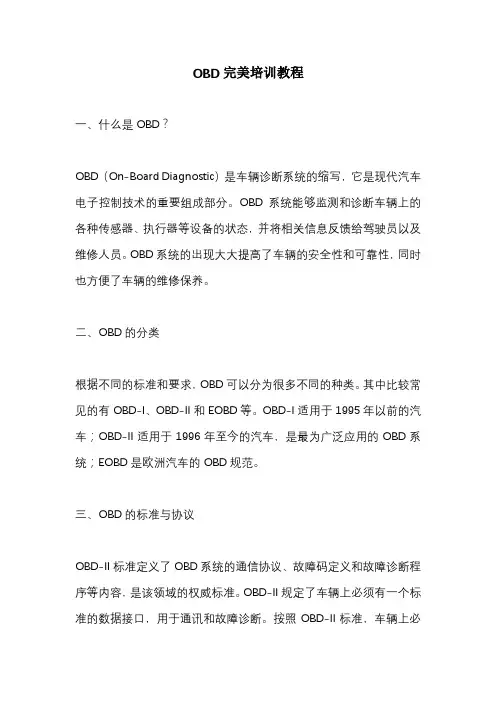

OBD完美培训教程一、什么是OBD？OBD（On-Board Diagnostic）是车辆诊断系统的缩写，它是现代汽车电子控制技术的重要组成部分。

OBD系统能够监测和诊断车辆上的各种传感器、执行器等设备的状态，并将相关信息反馈给驾驶员以及维修人员。

OBD系统的出现大大提高了车辆的安全性和可靠性，同时也方便了车辆的维修保养。

二、OBD的分类根据不同的标准和要求，OBD可以分为很多不同的种类。

其中比较常见的有OBD-I、OBD-II和EOBD等。

OBD-I适用于1995年以前的汽车；OBD-II适用于1996年至今的汽车，是最为广泛应用的OBD系统；EOBD是欧洲汽车的OBD规范。

三、OBD的标准与协议OBD-II标准定义了OBD系统的通信协议、故障码定义和故障诊断程序等内容，是该领域的权威标准。

OBD-II规定了车辆上必须有一个标准的数据接口，用于通讯和故障诊断。

按照OBD-II标准，车辆上必须使用ISO 9141-2、SAE J1850 PWM、SAE J1850 VPW、ISO 15765-4等通信协议之一。

四、OBD的应用OBD系统的应用非常广泛，主要包括以下几个方面：1. 故障诊断。

OBD系统能够监测车辆各种设备的状态，一旦发现异常情况就会生成相应的故障码，供驾驶员和维修人员参考，以便快速准确地找到故障点。

2. 排放控制。

OBD系统能够监测车辆的排放情况，并及时提示驾驶员进行维修保养，以保证车辆的排放达到标准。

3. 行车安全。

OBD系统能够监测车辆的各项数据，如车速、转速、油耗、冷却液温度等，以便驾驶员及时了解车辆的运行状态，从而保障行车安全。

五、OBD的维修保养OBD系统的维修保养主要包括以下几个方面：1. 故障诊断。

当OBD系统出现故障时，需要进行故障诊断。

可以通过读取故障码、检查传感器、执行器等设备的工作状态等方式进行故障排除。

2. 数据记录。

OBD系统可以记录车辆运行过程中的各项数据，如车速、转速、行驶里程、油耗等。

OBD完美培训教程一、引言OBD（On-Board Diagnostics）即车载自动诊断系统，是一种用于检测和报告车辆运行状况的技术。

随着汽车工业的快速发展，OBD 系统已成为现代汽车的重要组成部分。

为了帮助大家更好地了解和使用OBD系统，我们特此推出本教程，旨在为您提供一个全面、系统的学习指南。

二、OBD系统概述1. OBD系统的发展历程OBD系统起源于20世纪80年代，最初是为了应对美国加州的排放标准而开发的。

随着环保要求的不断提高，OBD系统逐渐成为全球汽车制造商的标配。

目前，OBD系统已经发展到第二代（OBD-II），兼容性更强，功能更丰富。

2. OBD系统的功能OBD系统的主要功能包括：实时监测车辆运行状态、故障诊断与报警、维修指导、排放控制等。

通过OBD系统，驾驶者可以随时了解车辆的健康状况，确保行车安全。

3. OBD系统的组成部分OBD系统主要由三部分组成：传感器、ECU（电子控制单元）和诊断接口。

传感器负责收集车辆运行数据，ECU负责处理数据并控制车辆各部件的工作，诊断接口则用于连接外部设备，如OBD扫描仪。

三、OBD诊断工具的使用1. OBD扫描仪的选择与连接选择一款合适的OBD扫描仪是进行OBD诊断的关键。

目前市场上有多种OBD扫描仪，包括有线和无线两种类型。

在选择时，应考虑扫描仪的兼容性、功能、易用性等因素。

连接OBD扫描仪时，需找到车辆的诊断接口，通常位于驾驶室下方或仪表盘附近。

2. OBD扫描仪的使用方法（1）启动OBD扫描仪并选择车型（2）读取故障码（3）清除故障码（4）读取实时数据（5）执行特殊功能（如编程、自适应学习等）3. OBD扫描仪的注意事项（1）确保扫描仪与车辆兼容（2）遵循扫描仪的使用说明书（3）避免在车辆运行过程中进行操作（4）注意数据安全和隐私保护四、OBD故障诊断与维修1. 故障码的解读与分析故障码是OBD系统诊断故障的重要依据。

通过OBD扫描仪读取故障码后，需结合车辆的实际症状进行分析，确定故障原因。

车辆故障诊断如何利用OBD系统检测车辆问题随着汽车技术的不断进步，车辆故障诊断变得越来越重要。

在过去，维修人员通常需要花费大量时间和精力来分析车辆故障原因。

然而，自从引入了OBD（On-Board Diagnostic）系统，车辆故障诊断变得更加简单和高效。

本文将介绍如何利用OBD系统检测车辆问题，并提供一些相关的案例分析。

一、OBD系统简介在开始讨论如何利用OBD系统之前，先简单介绍一下OBD系统。

OBD系统是一种车辆诊断系统，通过连接车辆的电子控制单元（ECU）来监测和诊断车辆的工作状态。

OBD系统可以实时监测车辆各个组件的工作情况，并将相关数据记录下来。

这些数据可以通过OBD接口连接到计算机或诊断仪上进行分析。

二、OBD系统的工作原理OBD系统通过读取车辆的故障码来检测车辆的问题。

每个车辆的ECU都会存储一些故障码，这些故障码对应着不同的车辆问题。

OBD系统可以读取这些故障码，并通过一定的诊断算法来确定车辆的故障原因。

三、如何利用OBD系统检测车辆问题1. 连接OBD接口：首先，需要使用OBD接口将车辆与诊断仪或计算机连接起来。

OBD接口通常位于车辆驾驶室的驾驶员侧，通过诊断仪或计算机的OBD线缆与之连接。

2. 扫描故障码：连接完成后，诊断仪或计算机可以开始扫描车辆的故障码。

通过选择相应的菜单选项，系统将读取车辆的ECU并检索故障码信息。

3. 分析故障码：读取故障码后，需要对其进行分析。

诊断仪或计算机会提供相应的解释和建议，帮助诊断人员确定车辆故障原因。

例如，故障码P0301表示气缸1的点火故障。

根据这个故障码，诊断人员可以判断出可能的问题是点火线圈或点火塞问题。

4. 清除故障码：当问题得到解决后，可以选择清除故障码。

清除故障码后，诊断仪或计算机将重新扫描车辆，确保故障已经排除。

四、案例分析下面通过一个实际案例来说明如何利用OBD系统检测车辆问题。

假设一辆汽车在行驶中出现了发动机抖动的问题。
