局部通风机监测监控及远程操作系统的设计与应用摘要：目前煤矿井下掘进工作面大多使用局部通风机供风方式治理工作面的瓦斯，常用局部通风机使用专用双切换开关，但有时风机发生软故障开关不能正常切换导致双风机停机、工作面停风等故障，本文通过对局部通风远程集中管控系统的设计需求进行分析，设计了系统控制界面、构架以及运行环境，实现了对局部通风机运行状态及环境参数的智能控制和监测，对矿井通风系统的安全稳定具有重要意义。
关键词：局部通风机；监测监控；远程操作;设计；应用引言具有“工作面之肺”之称的局部通风机,承担着向井下采掘工作面输送新鲜的空气、排出粉尘以及浑浊气流，并确保矿井可以安全生产和保证人身安全的重要责任。
对煤矿井下局部通风机的运行状态、运行环境的实时准确监测在煤矿安全生产中起着至关重要的作用。
结合对局部通风机的在线参数监测与煤矿安全监控系统的各个监测量，有效地对风机进行启动、停止、风量调节，能够有效地保证对煤矿井下采掘工作面新风输送、瓦斯及其他有害气体、粉尘的排除，为煤矿安全生产提供有力的保证。
1系统概述矿井局部通风机智能远程监控系统可以连续在线监测矿井局部通风机开停状态、风量、风筒状态、电压、电流等参数，掌控对旋式风机的开停、主备风机的切换，提供高效且稳定的实时性强的数据采集、储存、管制、分析判断等功能和控制功能。
同时，也为用户提供了充足的图表、统计和打印信息，及时分明风机的运行情况，方便进行有效的远程控制，为煤矿的安全生产提供保障。
系统采用工业以太环网方式进行数据传输，并且提供标准OPC数据通讯协议接口，方便实现和安全监控系统的联动，实现矿井的联网监测和数据共享。
2监控系统设计局部通风机监测监控系统主要由地面远程监控中心、通风区域矿用隔爆兼本安型数据采集分站、矿用本安型云台摄像仪、矿用隔爆兼本安型真空馈电开关、煤矿风机用隔爆兼本安型双电源真空电磁启动器，矿用隔爆兼本安型直流稳压电源、通讯网络等设备组成。
编号:BGD-ZJ-20190108淮南矿业集团谢桥煤矿井下变电所局扇馈电开关漏电试验安全技术措施编制：年月日参与编制：年月日技术主管：年月日审核：年月日单位负责人：年月日会审单位：机电办：年月日安监处：年月日调度所：年月日保供队：年月日批准：机电副总：年月日《井下变电所局扇馈电开关漏电试验安全技术措施》会审意见井下变电所局扇馈电开关漏电试验安全技术措施一、概述：根据《煤矿安全规程》第四百五十三条条规定：井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保护自动切断漏电的馈电线路。
每天必须对低压检漏装置的运行情况进行1次跳闸试验。
为了进一步做好变电所内的局扇馈电开关漏电试验，确保局扇供电安全；避免因局扇供电线路馈电开关漏电试验方法不当造成的局扇无计划停风事故，特编制此安全技术措施。
二、检漏试验范围：1、本规定中局扇供电线路是指专局供电线路。
2、变电所内所供的局扇供电线路总馈电开关和具有选择性漏电保护功能的分馈电开关。
三、检漏试验责任单位和漏电试验时间规定：1、责任单位：由变电所内低压开关供电的局扇线路的漏电试验由保供队负责。
2、漏电试验时间：2.1局扇供电线路电源对应于地面110KV变电所1#主变线路（简称“1#主变线路”）试验时间：9:00～9:20。
2.2局扇供电线路电源对应于地面110KV变电所3#主变线路（简称“3#主变线路”）试验时间：9:30～9:50。
四、检漏试验实施步骤：1、“1#主变线路”漏电试验步骤：（1）9:00～9:05分，“1#主变线路”运行的专局必须全部通过人工方式切换到备局（或混局）上运行；所有局扇的切换工作由局扇使用单位负责；切换完成后必须向矿调度汇报。
（2）9:05～9:15分，保供队井下供电班变电所值班员通过观察局扇线路总馈电开关的电流为零时，向矿调度汇报确认被影响单位专局已经全部切换到备局（或混局）上，并征得矿调度同意后，对局扇馈电开关进行试验；试验完毕后，变电所值班员立即恢复局扇馈电开关正常供电，并向矿调度汇报。
煤矿安全监测监控系统管理制度范文第一章总则第一条为了加强煤矿安全监测监控系统的管理，确保煤矿安全生产，根据《中华人民共和国安全生产法》等相关法律法规，制定本管理制度。
第二条煤矿安全监测监控系统是指用于对煤矿生产过程进行监测和控制的设备、仪器以及信息系统组成的一体化系统。
第三条本管理制度适用于煤矿安全监测监控系统的规划、建设、运行、维护和管理工作。
第四条煤矿安全监测监控系统的管理应当遵循科学、规范、公正的原则，坚持安全第一、预防为主的方针。
第五条煤矿应当建立健全安全监测监控系统管理工作的组织机构、人员配备、责任制度和工作程序。
第六条煤矿安全监测监控系统的建设、运行、维护和管理应当符合国家、行业标准以及煤矿安全技术规程的要求。
第二章煤矿安全监测监控系统的建设第七条煤矿应当制定安全监测监控系统建设规划，明确建设目标、内容、要求、程序和时间进度。
第八条煤矿应当按照规划要求，组织专业技术人员对安全监测监控系统进行设计和选型。
第九条煤矿应当根据生产工艺、工作场所特点，合理布置监测监控设备和仪器，确保设备的完整、稳定、可靠运行。
第十条煤矿应当从正规生产厂家或供应商购买合格的监测监控设备和仪器，严禁购买假冒伪劣产品。
第十一条煤矿应当对安全监测监控系统进行测试、调试和验收，确保系统的性能指标符合技术要求。
第十二条安全监测监控系统建设的费用应当列入煤矿生产成本，专款专用，不得挪用或私分。
第三章煤矿安全监测监控系统的运行第十三条煤矿应当建立健全安全监测监控系统的日常运行管理制度，明确系统运行中的责任、权限和工作程序。
第十四条煤矿应当配备专职或兼职的技术人员，负责安全监测监控系统的运行、维护和管理工作。
第十五条煤矿应当定期对安全监测监控系统进行检查和维护，确保各类设备、仪器的正常运行。
第十六条煤矿应当建立和完善安全监测监控系统的故障处理和应急预案，及时处理系统故障，并采取有效措施确保系统的连续运行。
第十七条煤矿应当确保监测监控系统的数据和信息的保存安全、完整，严禁私自篡改、删除或泄露系统数据。
2023通防工作总结2023通防工作总结1以来，在矿业公司领导高度重视和有关部门的共同努力下，通风部认真落实陕西煤业股份有限公司《煤矿安全质量标准化基本要求及评分办法》，严格现场管理，积极开展质量标准化工作，从而使公司“一通三防”各项工作稳步进展，有效地保证了矿井的安全生产。
一、强化现场管理、消除安全隐患我矿自正式生产以来，积极推行“一通三防”质量标准化工作，认真贯彻陕西煤业股份有限公司《安全质量标准化标准基本要求及评分办法》，把“一通三防”质量标准化工作，做为“一通三防”工作的一项重要内容，每月由通风部正职参加质量标准化例会，总结本月“一通三防”质量标准化总结，提出存在的问题，排出下月计划；高度重视并按时参加每旬的安全质量标准化检查，对检查中存在的“一通三防”隐患，严格按照“五落实”原则限期整改、落实，并对隐患整改情况进行复查，对未整改的隐患进行处罚。
日常工作中，由当班瓦检员对井下责任区域的“一通三防”设施完好情况进行监督检查，查看是否完好、运行正常，对查出的问题要求施工单位进行整改，并汇报通风调度室。
二、按标准，提高“一通三防”标准化管理水平我们高度重视“一通三防”标准化基础工作。
对照《煤矿安全质量标准化基本要求及评分办法》，加强设施、资料等基础性工作，实现质量标准化工作从注重物的管理向提高人员素质、规范操作行为转变，从注重形象达标向扎实开展基础工作达标转变。
一是按照安全质量标准化标准的要求完善和使用好各类基础装备。
在装备的使用过程中，严格按照有关规定加强日常的维护和监督，规范人员的操作，确保装备正常运行。
例如：局部通风机供电采用了“三专两闭锁”，并实现了双风机双电源自动切换；安排专职人员管理和维护局部通风机，并实行挂牌管理，风筒必须做到接头严密不漏风、无破口，吊挂平直，逢环必挂。
二是严格按照安全质量标准化标准建造通风、防尘、瓦斯抽放管路等基础设施，严把“一通三防”设施的质量关，加强对基础设施的检查和验收，确保数量和规格符合规程要求；严格基础设施的管理，责任到人，保证设施的完善可靠。

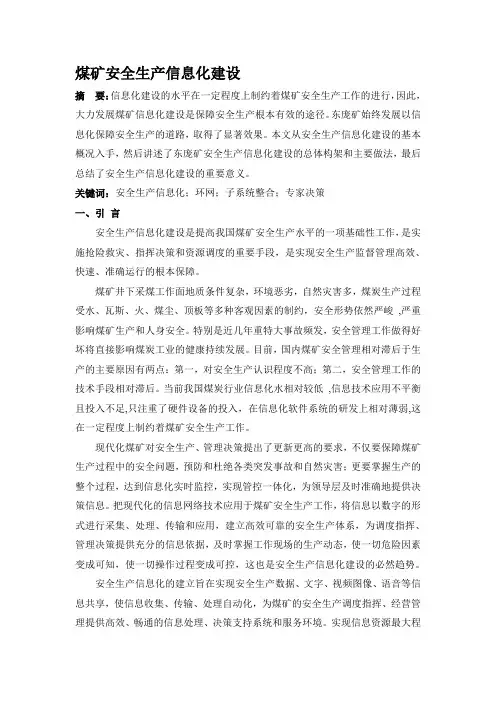

煤矿安全生产信息化建设摘要：信息化建设的水平在一定程度上制约着煤矿安全生产工作的进行，因此，大力发展煤矿信息化建设是保障安全生产根本有效的途径。
东庞矿始终发展以信息化保障安全生产的道路，取得了显著效果。
本文从安全生产信息化建设的基本概况入手，然后讲述了东庞矿安全生产信息化建设的总体构架和主要做法，最后总结了安全生产信息化建设的重要意义。
关键词：安全生产信息化；环网；子系统整合；专家决策一、引言安全生产信息化建设是提高我国煤矿安全生产水平的一项基础性工作，是实施抢险救灾、指挥决策和资源调度的重要手段，是实现安全生产监督管理高效、快速、准确运行的根本保障。
煤矿井下采煤工作面地质条件复杂，环境恶劣，自然灾害多，煤炭生产过程受水、瓦斯、火、煤尘、顶板等多种客观因素的制约，安全形势依然严峻,严重影响煤矿生产和人身安全。
特别是近几年重特大事故频发，安全管理工作做得好坏将直接影响煤炭工业的健康持续发展。
目前，国内煤矿安全管理相对滞后于生产的主要原因有两点：第一，对安全生产认识程度不高；第二，安全管理工作的技术手段相对滞后。
当前我国煤炭行业信息化水相对较低,信息技术应用不平衡且投入不足,只注重了硬件设备的投入，在信息化软件系统的研发上相对薄弱,这在一定程度上制约着煤矿安全生产工作。
现代化煤矿对安全生产、管理决策提出了更新更高的要求，不仅要保障煤矿生产过程中的安全问题，预防和杜绝各类突发事故和自然灾害；更要掌握生产的整个过程，达到信息化实时监控，实现管控一体化，为领导层及时准确地提供决策信息。
把现代化的信息网络技术应用于煤矿安全生产工作，将信息以数字的形式进行采集、处理、传输和应用，建立高效可靠的安全生产体系，为调度指挥、管理决策提供充分的信息依据，及时掌握工作现场的生产动态，使一切危险因素变成可知，使一切操作过程变成可控，这也是安全生产信息化建设的必然趋势。
安全生产信息化的建立旨在实现安全生产数据、文字、视频图像、语音等信息共享，使信息收集、传输、处理自动化，为煤矿的安全生产调度指挥、经营管理提供高效、畅通的信息处理、决策支持系统和服务环境。
第一条系统建设与安装出现下列状况，处以责任单位元罚款，处以负责人元罚款。
1 、未装备永久可靠旳煤矿安全（通风）监测监控系统；2 、监测监控系统更新升级时未提出设计方案，设计方案未经忻州煤业企业审批；3、煤矿井下使用旳监控设备、仪器、仪表未获得“仪表检查合格证”、“产品（计量器具）合格证、产品（计量器具）生产许可证”、“防爆合格证”和“MA 标志”；4、未按A Q6201-2023 原则规定旳型号选择监控系统旳传感器、断电控制器、开停传感器、馈电传感器等关联设备；5、井下旳采区设计、采掘工作面设计、采掘工作面作业规程和安全技术措施，未单独设置安全监测监控章节；6、未按安全监测监控章节对安全监控设备旳种类、数量和安设地点位置，信号电缆、电源电缆敷设，报警值、断电值、复电值，断电控制范围、关联区域等做出明确详细规定；7、井下旳采区设计、采掘工作面设计、作业规程和安全技术措施，未单独绘制监测监控装置布置图或未经机电、通风、安监等部门审核；8、监控设备下井安装和正式安装使用前，未按产品使用阐明书旳规定在地面试验场所进行安装、调试和测试；9、监控设备下井安装和正式安装使用前，未在试验场所试运行48h 旳；第二条井下监测监控分站出现下列状况，处以责任单位元罚款，处以负责人元罚款。
1、井下监测监控分站没有架设或吊挂在便于调试、观测、支护良好、无滴水、无杂物旳进风巷道或峒室旳；2、井下监测监控分站距地板低于300mm，距轨道水平距离不不小于500mm；3、井下监测监控分站旳交流供电电源未按规定取自被控电源总开关旳电源侧，而取自被控电源总开关旳负荷侧；4、井下监测监控分站在交流供电电源停电后，监测监控分站旳后备直流电源在满负载状况下不能保证2 小时旳持续供电旳；5、井下监测监控分站和电源进入采煤工作面、回风巷、断电范围内旳掘进巷道旳；第三条监测监控系统出现下列状况，处以责任单位元罚款，处以负责人元罚款。
1、井下所有监测装备（包括各类通讯电缆、监测监控分站、监测监控电源、各类监测探头、各类断电控制仪等）出现损坏、故障或功能丧失等状况，未及时处理；2、井下监测监控系统未具有故障闭锁功能；3、地面机房主控机未所有启用故障闭锁；4、监控设备因故障不能肩负正常监测监控任务时，未立即切断所控制断电区域内一切电源旳；5、井下各采煤、掘进等作业地点旳监控系统因故障而丧失监控功能或监控系统停止运行时，故障所在队组未立即停产并立即断电旳；6、井下各采煤、掘进等作业地点旳监控系统因故障而丧失监控功能或监控系统停止运行时，未采用人工监测监控旳；7、8、监控巡检人员未对所负责区域内所有监控设备旳运行状况进行巡查和观测旳（必须填写巡检记录）；9、监控巡检人员发现显示数据误差(±0.1%CH4）、设备损坏、系统运行异常、线缆破损等异常状况，未及时汇报监测值班室，未在巡检记录上记录；10、井下监测监控电缆未按3 米间隔分钩分挂于巷道壁中部；11、井下监测监控电缆不得落地、埋压，不得有过紧张力，不得用任何油漆涂刷；12、甲烷传感器悬挂距顶板不小于300mm,距巷道侧壁不不小于200mm 旳；第四条井下各类传感器旳设置、报警、断电、复电浓度，严格执行《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2023）和《煤矿安全规程》出现下列状况，处以责任单位元罚款，处以负责人元罚款。

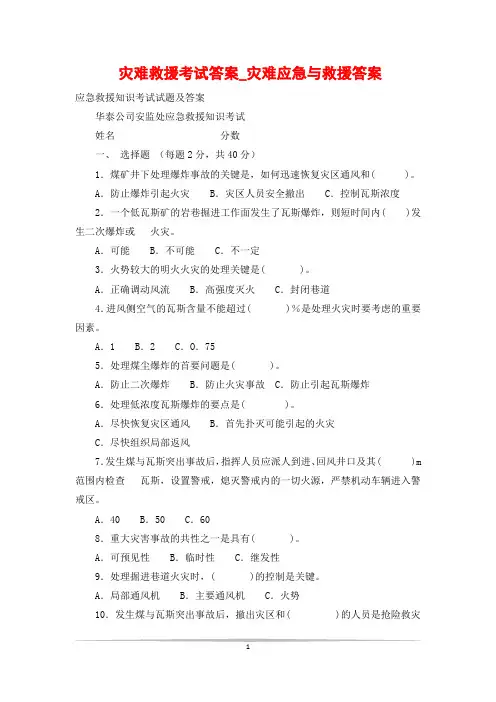

灾难救援考试答案_灾难应急与救援答案应急救援知识考试试题及答案华泰公司安监处应急救援知识考试姓名分数一、选择题（每题2分，共40分）1．煤矿井下处理爆炸事故的关键是，如何迅速恢复灾区通风和( )。
A．防止爆炸引起火灾 B．灾区人员安全撤出 C．控制瓦斯浓度2．一个低瓦斯矿的岩巷掘进工作面发生了瓦斯爆炸，则短时间内( )发生二次爆炸或火灾。
A．可能 B．不可能 C．不一定3．火势较大的明火火灾的处理关键是( )。
A．正确调动风流 B．高强度灭火 C．封闭巷道4．进风侧空气的瓦斯含量不能超过( )％是处理火灾时要考虑的重要因素。
A．1 B．2 C．O．755．处理煤尘爆炸的首要问题是( )。
A．防止二次爆炸 B．防止火灾事故 C．防止引起瓦斯爆炸6．处理低浓度瓦斯爆炸的要点是( )。
A．尽快恢复灾区通风 B．首先扑灭可能引起的火灾C．尽快组织局部返风7．发生煤与瓦斯突出事故后，指挥人员应派人到进、回风井口及其( )m 范围内检查瓦斯，设置警戒，熄灭警戒内的一切火源，严禁机动车辆进入警戒区。
A．40 B．50 C．608．重大灾害事故的共性之一是具有( )。
A．可预见性 B．临时性 C．继发性9．处理掘进巷道火灾时，( )的控制是关键。
A．局部通风机 B．主要通风机 C．火势10．发生煤与瓦斯突出事故后，撤出灾区和( )的人员是抢险救灾的首要任务。
A．进风流 B．回风流 C．受威胁区11．掘进工作面迎头由于放炮发生火灾后，应( )。
A．立即关闭局部通风机 B．立即切断附近设备电源进行洒水灭火C．撤出所有人员12．发生煤与瓦斯突出事故后，应该( )。
A．停风 B．反风 C．保持或立即恢复正常通风13．全矿井停电恢复供电后，应首先启动( )。
A．主要水泵 B．副井提升 C．主要通风机14．发生在上行风流中的火灾，产生的火风压会使火源所在巷道风量( )。
A．增加 B．减小 C．不变15．独头掘进水平巷道发生火灾时，最难处理的是( )。
局部通风机远程集中控制系统在矿井中的应用蒲白矿业有限公司段广全 陕西神渭煤炭管道运输有限责任公司 张英楠摘 要局部通风机，能有效解决瓦斯积聚并为职工提供新鲜空气。
随着煤矿设备及通讯技术的快速发展，实现局部通风机控制地面集控自动化、智能化远程集中控制，实时监测局部通风机的各类参数及运行状态，为局部通风机安全可靠运行提供有力保障。
关键词通风机 监测 集控1 前言解决煤矿局部通风的重要措施是局部通风机，其主要任务是为矿井掘进工作面提供新鲜风流，以此排除工作面有毒有害气体，降低煤尘浓度，改善工作面环境,其工作可靠性直接影响矿井的安全生产。
局部通风机停止运转或出现故障没有及时处理，将会对矿井安全生产和职工人身安全造成较大影响。
建新煤化按照陕煤股份及蒲白矿业“四化”建设要求，分别在4203、4212掘进工作面实施四套局部通风机远程集中控制系统，对局部通风机远程控制和实现实时监测，以便技术人员及管理人员随时掌握局部通风机的运行状态并查看故障，具有重要的意义。
局部通风机远程集中控制系统可实现对局部通风机开关的运行状态、工况参数、定值参数进行实时采集，并配合瓦斯传感器、二氧化碳传感器、温度传感器等实施监测局部通风机周围的环境状态。
在环境气体浓度满足设定条件的情况下能够进行远程操作。
系统具有历史故障查询和历史曲线查询功能，可查询数月内的报警、故障记录，协助技术人员对风机运行情况进行分析判断。
系统报表实现时报表、日报表、月报表可分别查询各台风机的具体运行参数，实现日常管理。
2 实施意义针对建新煤矿的现状，根据局部通风机控制和管理的新理念，利用计算机控制技术、可编程控制器和网络技术，构建一套全自动控制系统，即可以实现局部通风机运行状态、瓦斯浓度等环境监测，又能实现在地面对主备局部通风机的远程控制操作，实现无人值守、有人巡检。
建新煤化局部通风机在线监测控制系统是以工控机和PLC为核心远程监测和控制，综合运用现代风机通风量监测理论，应用数据采集与控制技术，对煤矿井下局部通风机的各项运行参数进行远程实时监控，避免局部通风机在运行过程中发生重大事故，其主控单元优化处理局部通风机电机的运行参数和温度参数，达到最佳控制局部通风机电机运行,挖掘了设备的潜力,局部通风机使用寿命得到延长。
金属非金属地下矿山安全“六大系统”建设规范要点和建设期其它应注意的事项国家安全监管总局于2011年7月13日下发了《国家安全监管总局关于切实加强金属非金属地下矿山安全避险“六大系统”建设的通知》（安监总管一〔2011〕108号），明确了建设“六大系统”的重要意义和建设要求。
“六大系统”是指金属非金属地下矿山监测监控系统、人员定位系统、压风自救系统、供水施救系统、紧急避险系统、通信联络系统。
各系统建设的行业标准为:《金属非金属地下矿山监测监控系统建设规范》（AQ2031-2011）《金属非金属地下矿山人员定位系统建设规范》（AQ2032-2011）《金属非金属地下矿山压风自救系统建设规范》（AQ2034-2011）《金属非金属地下矿山供水施救系统建设规范》（AQ2035-2011）《金属非金属地下矿山紧急避险系统建设规范》（AQ2033-2011）《金属非金属地下矿山通信联络系统建设规范》（AQ2036-2011）。
金属非金属地下矿山“六大系统”建设规范是强制性标准，已取得安全生产许可证的单位没有达到“六大系统”建设规范的逐步完善,在延证前必须完成。
正在申领安全生产许可证的单位在现场验收前必须达到规范要求。
一、人员定位系统建设规范要求要点1、井下最多同时作业人数不少于30人的金属非金属地下矿山应建立完善人员定位系统；井下最多同时作业人数少于30人的地下矿山应建立完善人员出入井信息管理制度，准确掌握井下各个区域作业人员的数量。
2、各单位的井口翻牌制度是出入井信息管理制度一种形式，下井人员牌要和花名册相对应，如人员变动要及时更新。
做到井下各个区域作业人员的情况要一目了然。
3、矿山管理人员下井还要根据《关于建立矿山管理人员出入井登记制度的通知》逐一认真填写《矿山管理人员出入井登记表》。
二、压风自救系统建设规范要求要点1、压风自救系统的空气压缩机应安装在地面，并能在10min内启动。
空气压缩机安装在地面难以保证对井下作业地点有效供风时，可以安装在风源质量不受生产作业区域影响且围岩稳固、支护良好的井下地点。
平宝公司局扇在线监控系统技术方案开封市测控机有限公司目录一、前言 (3)二、项目需求 (3)1、现场情况 (3)2、系统需求 (3)三、系统概述 (3)四、系统设计 (4)1、设计依据 (4)2、设计原则 (5)3、系统组成 (5)4、系统功能 (6)5、实施方案 (8)五、系统主要设备 (10)1、系统监控主机 (10)2、监控分站 (11)3、低浓甲烷传感器 (12)4、风机综合监控模块 (13)5、矿用一氧化碳传感器 (18)6、矿用二氧化碳传感器 (19)六、系统配置清单 (20)七、技术培训 (21)八、服务 (22)一、前言煤矿井田范围大，所以井下局部通风机数量多、分布散。
应用局扇远程控制系统之前，对局部通风机的停开控制，都是通过人工操作实现，工作人员从工作面到局部通风机处开启风机需要一段时间，这段时间内可能会造成工作面的瓦斯超限，从而影响生产，也增加了出现危险的系数。
所以为了在开停风机时更好的控制工作面瓦斯浓度和最快的开启风机就需要在地面对局部通风机进行远程监控，并通过监控系统所反馈的数据，及时直接对井下局部通风机进行起停操作，以最大限度降低工作面的瓦斯浓度，保证安全生产，同时根据井下工作面的瓦斯实际情况起停风机也达到了节能的效果。
二、项目需求煤矿准备建设井下局扇风机监测监控系统，本次方案设计对井下12组局扇风机的运行参数的监测和对风机的远程自动控制。
1、现场情况1煤矿井下建设有矿井工业以太环网，井下各监控子系统均需要接入以太网时间数据的传输和控制命令的下发。
2局扇风机均采用主备方式配置，共12组，每组有2个局扇，共24个局扇，所有的局扇均为对旋式风机，每台风机2个电机，根据风量需求决定电机的开停。
3为方便取电，风机的配电箱安装于井下机电硐室。
2、系统需求根据实际情况，而需要对井下的12组局扇风机实现在线实时监测监控，做到在线监测、远程控制。
三、系统概述矿井局扇通风机在线监控系统为煤矿风机在线监测系统的一个功能模块，能够连续在线监测矿井局扇通风机风量、开停状态、轴承温度、电流、电压、功率、功率因数、风筒状态等参数，控制对旋式风机的电机开停、主备风机的切换，提供高效、稳定、可靠、实时性强的数据采集、存储、管理、分析等功能和控制功能。
为用户提供了丰富的图表、统计、打印信息，及时了解风机运行状况，方便的进行就地远程控制，为煤矿的安全生产提供保障。
系统采用井下工业以太环网方式进行数据传输，并且提供标准OPC数据通讯协议接口，方便实现与安全监控系统的联动，实现矿井的联网监测，数据共享。
四、系统设计1、设计依据煤矿安全规程2010AQ1011-2005 煤矿用主通风机系统安全检测检验规范GB 3836.1-2010 爆炸性环境用防爆电气设备通用要求GB 3836.2-2010 爆炸性环境用防爆电气设备GB 3836.4-2010 爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”GB/T 4924.2-93 低压电器外壳防护等级GB 12173-90 矿用一般型电气设备GB50343-2004 建筑物电子信息系统防雷技术规范MT209-90 煤矿通信、检测、控制用电工电子产品通用技术MT210-90 煤矿通信、检测、控制基本试验方法MT/T1007-2006 矿用信息传输接口2、设计原则可靠性系统经过相关部门检测，井实际应用验证，取得合格证、防爆证、安标证，能够在煤矿恶劣环境下长期工作，确保系统可靠运行。
安全性系统采用冗余及容错技术，具有数据续传、数据备份、数据恢复功能，具有完善的防范措施（如权限认证、防病毒等），保证系统安全、稳定地运行。
先进性系统采用先进的技术，功能强，确保系统的使用周期。
扩展性系统采用标准接口，结构灵活，根据需要，容易扩充，保护用户投资。
易用性系统组成简单、灵活，易于安装维护，操作简便、实用，满足煤矿需求。
3、系统组成局扇风机在线监测监控系统整个结构可分为三层：第一层：控制层控制层包含系统中心站软件、监控电脑、数据接口、UPS、打印机等设备。
为整套系统的“大脑”，实现监测数据的采集、显示、存储、分析、报表打印和远程控制功能。
第二层：传输层传输层设备包含有系统传输网络设备、传输线缆。
如交换机、光端机、矿用阻燃光缆、矿用通讯电缆等构成，实现监测数据的实时传输、控制信号的有效下发。
第三层：设备层设备层为系统的前端部分，实现风机在线监测的各类数据采集，控制命令的执行。
包含监控分站、监测传感器、变送器、控制执行器等设备。
4、系统功能1）在线监测功能a)主备风机开、停状态；b)通风风速；c)通风机风量；d)电机轴承温度；e)供电电压；f)电流；g)功率；h)环境温度i)环境甲烷浓度2）报警功能a)环境甲烷浓度超标、环境温度超标，系统自动声光报警，上位机给出报警信号；b)风机停止运行自动报警；c)风机温度超标自动报警；d)电流、电压低于或高于限定范围时报警。
3）控制功能a)就地开关手动控制局扇风机启动、停止；b)上位机远程控制风机的启停，对旋式风机电机的启停；c)电机温度超限时，自动报警，并提示工作人员采取适当措施；d)电流、电压超过限定范围时，自动报警并提示工作人员采取适当措施；e)风量不足时自动开启对旋式风机的备用电机，增加风量。
4）系统软件功能a)显示功能实时数据显示：实时显示设备开停状态、运行状况、各类监测参数；过程监视显示：以实时曲线动态跟踪监测参数数据，连续显示监测数据的变化。
以历史曲线图形显示在线测量与处理的风机运行参数，并能查询任意历史时刻的数据。
历史数据在计算机库中的保留时间为一个月或指定时间跨度，也可拷贝到磁盘长期保存，便于查询查询分析。
以多种形式对在先测量与处理的风机运行参数越限报警。
模拟图显示：模拟显示系统的安装工艺流程图，传感器(或变送器)的安装位置。
b)打印功能打印监测日报、月报、各个时间段报表。
打印所测点的定义表。
打印任意日期各测点数据形成的历史数据曲线。
以报表的形式查询在线测量与处理的风机运行参数的历史数据，便于值班人员打印值班报表及技术人员定量研究、分析和准备数据制作性能曲线。
c)存储记录功能系统具有实时存储所有监测点的监测数据，监测数据的实时数据和趋势数据可根据计算机硬盘的大小来决定存储时间。
其中趋势数据包括一段时间内的最大值、最小值、平均值、报警值、报警时间、断电及复电时间、设备开停时间等。
d)报警与控制功能对所有监测点中任何一个监测点的监测值满足报警条件，计算机和监测装置均能发出警报；系统具有能根据用户设定好条件自动断电的功能，在紧急情况下，通过上位机进行手动控制断电。
e)联动功能系统提供标准数据接口，实现与安全监控系统的联动，当安全监控报警，关联到风机在线监控系统，中心站实时报警，并提示工作人员进行适当的处理措施。
f)联网功能可根据需要，提供系统上传数据，做到煤矿的联网查看，数据共享。
5、实施方案1）系统整体结构2）传输网络本系统需要接入矿井工业以太环网，现有以太网作为传输主干线路。
地面监控主机通过交换机接入监测监控数据。
根据实际环网交换机的位置和局扇距离，确定通讯电缆长度。
3）前端设备a)风机运行状态监测运行状态监测为对通风机设备开停状况监测。
监测方式为：选用EDC3322风机监控模块确定设备开停；b)通风机电力参数监测通风机电参数测量内容包括：电流、电压、功率，通过这些电参数的监测，确定通风机的输入功率。
同时，通过这些电参数的监测也可以了解通风机当前的运行状态，有利于发现电动机的故障。
电压测量：根据煤矿通风机的供电电压，利用现场综合启动柜中的电压互感器引出被测电压\电流信号，接入EDC3322风机监控模块，通过EDC3322风机监控模块可监测电流、电压、电量、功率等参数，上传至监控中心。
c)环境甲烷监测在局扇前端风筒端安装GJC4低浓甲烷传感器，监测环境甲烷浓度，并实时上传至中心站，结合风筒风量传感器和断电执行器达到风电瓦斯闭锁功能。
d)风筒监测在局扇风筒前端安装GFT5型风筒风量开关，监测风筒前端是否有风，判断风机开停和风筒是否破损。
e)环境温度监测在风机安装地安装KGW200H环境温度传感器，监测当前环境温度，并设置超限报警值，中心站自动报警。
f)电机轴温监测根据煤矿不同通风机已经在轴承上预埋PT100测温元件。
配套GWD100型温度传感器进行电机温度的监测。
如果没有预埋PT100测温元件，则测温元件随GWD100型传感器配套。
g)控制执行现场配备KJ357-F(A)型监控分站，根据实际使用情况，中心站设置控制逻辑，对局扇风机的启停进行控制。
五、系统主要设备1、系统监控主机系统主计算机接收通讯分站上传的风机开关电力线路的电压、电流、有功功率、无功功率、功率因数、用电量等电力线路运行的实时数据和开关运行状态信号；对开关分、合闸状态和开关运行中分、合闸操作、过流、断路、过压、欠压、漏电等保护跳闸的事件进行纪录。
并通过组太软件对这些数据进行统计、归类、存贮、处理，形成电力系统运行的动画模拟图；实时数据、历史数据、运行事件、设备整定值数据表；历史趋势曲线、直方图、操作记录和用电量日报表、月报表等。
监控主机2台：双机热备，能实现双机故障自动切换，并完全满足切换时间小于30s；UPS不间断电源1台：给服务器以及中心站主机提供可靠备用电源，以保障断电情况时系统正常运行；系统可以接入矿上的局域网和因特网，具有使用权限的用户可以通过网络观看系统的运行界面，查询数据和进行各种操作。
设备型号：研华工控机CPU：酷睿I5内存：2G 硬盘：1 T显示器： 22”三星液晶网卡：10/100M 自适应操作系统：Windows XP 组态软件：力控FC Power 6.0电力版2、监控分站控通讯分站是一台小型工业用以太网工作站，它有两对百兆以太网光纤接口、6个百兆以太网电（RJ-45）接口和四个RS-485串行通讯接口。
百兆以太网光纤接口用于组成光纤以太环网或连接远距离光纤百兆以太网交换机和其它光口设备；RJ-45接口用于接入矿上已有以太网和其他监控系统或连接其它RJ-45接口设备；RS-485接口通过矿用两芯阻燃电缆连接高爆、馈电、磁力开关保护器的RS-485输出信号或其它RS485通讯设备。
每个RS-485接口可以并接16台设备；每台分站可接64台保护器或其他RS-485通讯设备。
高爆、馈电、磁力保护器可以混接在同一个RS-485接口上。
具有8路本质安全传感器接口，每路接口能兼容模拟量及开关量传感器，并为传感器提供本质安全电源。
8路断电控制输出，其中近程断电路2路，远程4，能实现就地断电和远程断电控制。
巡回显示各路传感器的值，显示控制输出状态、通讯状态等，具备实时时钟显示功能。
能与地面中心通讯，传送采集数据和接收控制命令。
