电路基础复习题11级(1)答案

2011数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程= 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接VCC4.图2所示电路为由555定时器构成的（）。

A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。

图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。

图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。

A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。

A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。

第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成 N 型半导体和 P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为 V，锗二极管的开启电压约为 V；二极管导通后，一般硅二极管的正向压降约为 V,锗二极管的正向压降约为V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定 V,当开关S与N相接时，A点的电位为 0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为 10V 、流过电阻的电流是 4mA ；当开关S闭合时，A点的电位为 0 V，流过电阻的电流为 2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为，流过V2的电流为 ,输出电压U0为 +5V。

15、光电二极管的功能是将光脉冲信号转换为电信号，发光二极管的功能是将电信号转换为光信号。

电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。

A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。

A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。

A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。

A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。

A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。

A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。

A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。

A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。

A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。

A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。

A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。

A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。

A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。

《专业综合-电子技术》11级复习资料c B A ．增加 B ．减少 C ．不变 D ．等于零 2.如图12-1所示电路中，二极管导通时压降为0.7V ，反偏时电阻为∞，则以下说法正确的是（ ）。

A.VD 导通，U AO =5.3V ；B.VD 导通，U AO = -5.3V ；C.VD 导通，U AO = -6.7V ；D.VD 导通，U AO =6.7V ；E.VD 截止，U AO =-9V 。

3.测得工作在放大状态的某个三极管两个电极的电流如图1-2所示，那么第三个电极的电流大小、方向和引脚自左至右的顺序分别是（ ） A.0.03mA ，流进三极管；c 、e 、b B.0.03mA ，流出三极管；c 、e 、b C.0.03mA ，流进三极管；e 、c 、b D.0.03mA ，流出三极管；e 、c 、b4.半导体二极管的主要特点是具有（ ）。

A.电流放大作用B.单向导电性C.电压放大作用C.功率放大作用5.温度升高时，晶体管的反向饱和电流I CBO 将( )。

A.增大B.减少 C.不变 D.不能确定6.单相桥式整流电路变压器次级电压为10V(有效值)，则每个整流二极管所承受的最大反向电压为( )A.10VB.14.14VC.20VD.28.28V7.下列各组态放大电路中，若要求既有电压放大作用，又有电流放大作用，应选（ ）A.共射组态B.共基组态C.共集组态D.共漏组态 8.组合放大电路的输出级采用射极输出方式是为了使( )。

A.电压放大倍数高B.输出电流小C.输出电阻增大D.带负载能力强9.在放大器中引入不同的反馈可以改变放大器的性能，当我们希望增加输出电阻时应该引入( )。

A.电压正反馈B.电压负反馈C.电流正反馈D.电流负反馈10.放大电路中为增大输入电阻应引入（ ）反馈，。

A.电压B.电流C.串联D.并联11.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E ＝2.1V ，V B ＝2.8V ，V C ＝4.4V ，则此三极管已处于（ ）。

电路分析基础试题库汇编及答案一．填空题（每空1分）1-1.所谓电路.是由电的器件相互连接而构成的电流的通路。

1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。

1-3. 信号是消息或信息的表现形式.通常是时间的函数。

2-1.通常.把单位时间内通过导体横截面的电荷量定义为电流。

2-2.习惯上把正电荷运动方向规定为电流的方向。

2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。

2-4.电压和电流的参考方向一致.称为关联参考方向。

2-5.电压和电流的参考方向相反.称为非关联参考方向。

2-6.电压和电流的负值.表明参考方向与实际方向一致。

2-7.若P>0（正值）.说明该元件消耗（或吸收）功率.该元件为负载。

2-8.若P<0（负值）.说明该元件产生（或发出）功率.该元件为电源。

2-9.任一电路中.产生的功率和消耗的功率应该相等 .称为功率平衡定律。

2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中.在任一时刻.流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中.在任一时刻.沿任一回路巡行一周.各元件的电压代数和为零。

2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。

2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。

2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。

u(t).与流过它的电流i无关的二端元件称为电压源。

2-15.端电压恒为Si(t).与其端电压u无关的二端元件称为电流源。

2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。

2-18.几个同极性的电压源并联.其等效电压等于其中之一。

2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。

2-20.几个同极性电流源串联.其等效电流等于其中之一。

2-21.某元件与理想电压源并联.其等效关系为该理想电压源。

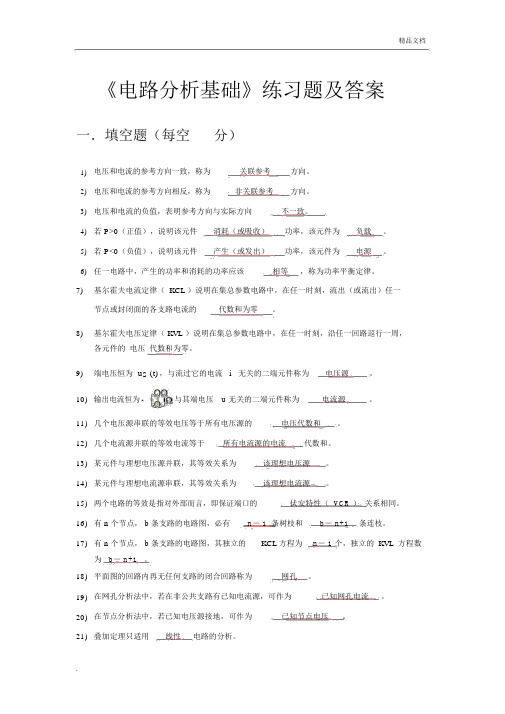

精品文档《电路分析基础》练习题及答案一．填空题（每空分）1)电压和电流的参考方向一致，称为关联参考方向。

2)电压和电流的参考方向相反，称为非关联参考方向。

3)电压和电流的负值，表明参考方向与实际方向不一致。

4)若 P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

5)若 P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

6)任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

7)基尔霍夫电流定律（ KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

8)基尔霍夫电压定律（ KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

9)端电压恒为 u S (t)，与流过它的电流 i无关的二端元件称为电压源。

10)输出电流恒为6V，与其端电压u 无关的二端元件称为电流源。

11)几个电压源串联的等效电压等于所有电压源的电压代数和。

12)几个电流源并联的等效电流等于所有电流源的电流代数和。

13)某元件与理想电压源并联，其等效关系为该理想电压源。

14)某元件与理想电流源串联，其等效关系为该理想电流源。

15)两个电路的等效是指对外部而言，即保证端口的伏安特性（ VCR ）关系相同。

16)有 n 个节点， b 条支路的电路图，必有n－ 1 条树枝和b－ n+1条连枝。

17)有 n 个节点， b 条支路的电路图，其独立的KCL 方程为n－ 1 个，独立的KVL方程数为 b－ n+1 。

18)平面图的回路内再无任何支路的闭合回路称为网孔。

19)在网孔分析法中，若在非公共支路有已知电流源，可作为已知网孔电流。

20)在节点分析法中，若已知电压源接地，可作为已知节点电压。

21)叠加定理只适用线性电路的分析。

22)受控源在叠加定理时，不能单独作用，也不能削去，其大小和方向都随控制量变化。

23)在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源短路，而电流源开路。

电工基础复习题及答案详解1.电路中串联的电阻越多，电路的等效电阻越大；电路中并联的电阻越多，电路的等效电阻越小。

答案：×（电路中串联的电阻越多，电路的等效电阻越大；电路中并联的电阻越多，电路的等效电阻越大。

）2.若电路中某两点之间的电压为零，则这两点的电位肯定为零。

答案：√3.把电源内部从负极指向正极的方向，规定为电动势的实际方向。

答案：√4.只要闭合线圈中有磁通，就一定有感应电流。

答案：×（只有磁通发生变化时才会产生感应电流。

）5.频率为50 Hz的交流电，其周期为0.02 s。

答案：√6.电流i= sin（314t+30°）A，电压u= sin（314t+60°）V，则电流i的相位超前电压u的相位30°。

答案：√7.在RL串联的交流电路中，R =3Ω，XL= 4Ω，则阻抗|Z|= 5Ω。

答案：×（阻抗|Z|= 5Ω+4Ωj。

）8.作三角形连接的三相对称负载，流过相线的电流是流过每相负载的3倍。

答案：√9.用万用表测量直流电流时，转换开关应置于“DC A”位置。

答案：√10.在检查由灯泡组成的电阻性电路的故障时，如果闭合开关后灯泡不亮，且测得某灯泡两端的电压与电源电压相同，可判断灯泡内部断路。

答案：√11.构成物质的原子由质子和中子组成。

答案：√12.电路有断路、开路和短路三种状态。

答案：√13.均匀导体的长度保持不变，而使其横截面积增加1倍，则导体的电阻减小为原来的1/2.答案：√14.电流表并联的电阻越小，电流表能测量的电流越小。

答案：×（电流表并联的电阻越小，电流表能测量的电流越大。

）15.我国电力系统中交流电的频率为50 Hz，周期为0.02 s。

答案：√16.测量直流电压时，多用电表的红表笔接高电位端，黑表笔接低电位端，使电表并联接在被测的电路中。

答案：×（多用电表的红表笔接高电位端，黑表笔接低电位端，使电表串联接在被测的电路中。

11级电路总复习题一、判断1．电路中没有电压的地方就没有电流，没有电流的地方也就没有电压。

（Х）2．当欧姆定律写成U=－RI时，电压参考方向与电流参考方向为非关联参考方向。

（√）3．叠加定理既可以用于计算电路中的电流和电压，也可以用于计算功率。

（Х）4．电阻的串联实现分压，电阻的并联实现分流。

（√）5．两种电源模型等效时，Is的参考方向与Us从负极指向正极的方向一致。

（√）6．两种电源模型等效时对电源内部及内部功率是不等效的（√）。

7．理想电压源与理想电流源之间可以等效变换。

（Х）8．等效变换过程中，待求量的所在支路不能参与等效。

（√）9．一个电路的等效电路有且仅有一个。

（Х）10．电压源供电时的功率为P=-IU。

（ X ）11．选择不同的参考点，电路中各点的电位将变化（√）12．电路中两点间的电压与参考点有关。

（Х）13．在直流电路中，电容元件相当于短路。

（Х）14．在换路的一瞬间，电容上的电压和电流等都不能跃变。

（Х）15．在换路瞬时，电感两端电压不能突变。

（Х）16．几个电容并联，总电容是越并越大。

（√）17．几个电容串联，总电容是越串越大。

（Х）18．一阶电路的三要素为：初始值、瞬态值、时间常数。

（ Х）19．正弦交流电流是交流电流中的一种。

（√ ）20． 电感元件两端的电压大小与电流的变化率成正比。

（√ ）21．无功功率的单位是V.A 。

（ Х ）22．有一正弦电流 i= -14.12sin(314t+450)A, 其初相为450（Х ） 23．V 314sin 22201t u =的相位超前V )45628sin(3112︒-=t u 45°。

（Х ）24、两个正弦量的初相之差就为两者的相位差。

（ Х ）25、正弦量可以用相量来表示，因此相量等于正弦量。

（Х ） 26、交流电的有效值是它的幅值的0.707倍。

（ Х ）27、万用表的电压档测出的电压值是交流电压的最大值。

11级电子技术基础期末复习资料一．概念填空：1．电路由电源负载中间环节三部分组成。

2．电路中电流数值的正或负与参考方向有关，参考方向设的不同，计算结果也不同。

3．理想电压源的端电压与流过它s的电流的方向和大小无关，流过它的电流由端电压与外电路所共同决定。

4．由电路中某点“走”至另一点，沿途各元件上电压代数和就是这两点之间的电压。

5．相互等效的两部分电路具有相同的伏安特性。

6．电阻并联分流与分流电阻值成反比，即电阻值大者分得的电流小，且消耗的功率也小。

7．串联电阻具有分压作用，大电阻分得的电压大，小电阻分得的电压小功率也小。

8．实际电压源与实际电流源的相互等效是对外电路而言。

9．在电路分析中，应用戴维南或诺顿定理求解，其等效是对外电路而言。

11 ．常用的线性元件有电阻、电容、电感，常用的非线性元件有二极管和三极管。

12．二极管正向偏置，是指外接电源正极接二极管的阳（或正）极，外接电源负极接二极管的阴（或负）极。

13．P型半导体是在本征半导体中掺杂 3 价元素，其多数载流子是空穴，少数载流子是自由电子。

40. N 型半导体是在本征半导体中掺杂5 价元素，其多数载流子是 自由电子 ，少数载流子是 空穴 。

14．若三极管工作在放大区，其发射结必须 正偏 、集电结必须 反偏 ；三极管最重要的特性是具有 电流放大 作用。

15.根据换路定则，如果电路在t=0时刻发生换路，则电容的电压u c(0+)= uc(0-) ,电感电流i l (0+)= i l (0-) 。

16.三极管工作时，有三种可能的工作状态，它们分别是__放大状态_、___饱和状态、___截止状态_____。

38．3个输入的译码器，最多可译出 __8____(2×2×2)____ 路的输出。

17.4个输入的译码器，最多可译出 __16___（2×2×2×2）______ 路的输出。

18.根据逻辑功能的不同，可将数字电路分为___组合______逻辑电路和 时序________逻辑电路两大类。
