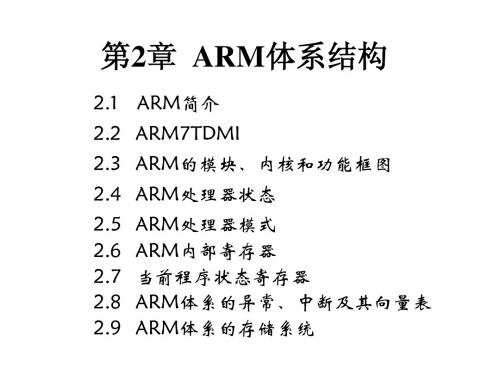

第2章 ARM体系结构
2.2 ARM7TDMI
2.2.1 简介 ARM7TDMI是基于ARM体系结构V4版本的低 端ARM核。 其弥补了ARM6很难在低于5V电压下 稳定工作的不足，还增加了后缀所对应的功能：
注意：“ARM核”并非芯片，ARM核与其它部件如RAM、ROM、片 内外设组合在一起才能构成现实的芯片。
ARM7TDMI-S
存储器的存储方式：
如果一个数据是从偶地址开始的连续存储，那 么它就是半字对齐，否则就是非半字对齐； 如果一个数据是以能被4整除的地址开始的连 续存储，那么它就是字对齐，否则就是非字对齐。
方式 半字对齐 …… 0x4002 0x4004 …… Bit0=0 其他位为任意值 字对齐 …… 0x4004 0x4008 …… Bit1=0,Bit0=0 其他位为任意值
• 处理器模式 何时进入异常模式，具体规定如下：
处理器复位之后进入管理模式，操作系统内核通 常处于管理模式； 当处理器访问存储器失败时，进入数据访问中止 模式； 当处理器遇到没有定义或不支持的指令时，进入 未定义模式；
CLK CLKEN nIRQ nFIQ nRESET CFGBIGEND DMORE LOCK
DBGINSTRVAILD
DBGTCKEN DBGTMS DBGTDI DBGnTRST DBGTDO DBGnTDOEN ADDR[31:0]
同步的扫描调 试访问接口
WDATA[31:0]
RDATA[31:0] ABORT WRITE SIZE[1:0] PROT[1:0] TRANS[1:0] CPnTRANS CPnOPC
• 处理器模式
除用户模式外，其它模式均为特权模式。 ARM内部寄存器和一些片内外设在硬件设计上只 允许（或者可选为只允许）特权模式下访问。此 外，特权模式可以自由的切换处理器模式，而用 户模式不能直接切换到别的模式。
第2章 ARM体系结构
第2章ARM体系结构ARM体系结构概述 ARM编程模型ARM基本寻址方式 ARM指令集汇编语言程序设计1.ARM体系结构概述ARM简介ARM体系结构的特点 ARM处理器结构ARM体系的变种ARM处理器内核ARM处理器核1.1 ARM简介Advances RISC Machines(称为ARM)由Acorn、Apple和VLSI公司1990年11月联合建立的一家设计公司。
ARM是16/32位嵌入式RISC 处理器知识产权供应商，该公司主要提供高性能,低价位,低功耗的RISC处理器、外围设备,和系统芯片设计给重要的国际电子企业。
ARM 处理器有3大特点耗电少、成本低、功能强。
16/32位双指令集全球众多合作伙伴保证供应ARM目前有五个系列的产品：ARM7、ARM9、ARM9E、ARM10E和SecurCore。
另外还有Inter公司的Xscale和StrongARM。
第二章123 ARM体系结构概述ARM编程模型ARM基本寻址方式1.1 ARM 体系结构的特点RISC型处理器结构：指令相对比较精简，降低了处理器的负载性，提高了处理器的速度。
Thumb指令集：在新型的ARM体系结构中定义了16位的Thumb指令集，弥补了RISC型处理器指令功能弱的缺点。
多处理器状态模式：支持7种处理器模式，可以大大提高ARM 处理器的效率。
嵌入式在线仿真调试：内嵌在线仿真ICE-RT逻辑，便于通过JTAG来仿真调试ARM 体系结构芯片。
灵活和方便的接口:有16的协处理器接口，方便扩充各种功能；具有片上总线AMBA，它定义了3组总线，可方便地扩充各种处理器及I/O ，便于集成。
低电压低功耗的设计第二章123 ARM体系结构概述ARM编程模型ARM基本寻址方式由32位ALU、31个32位通用寄存器及6个状态寄存器、32×8位乘法器、32×32位桶形移位寄存器、指令译码机控制逻辑、指令流水线和数据/地址寄存器组成(P109图)。
第2讲 ARM体系结构
4
硬件层
嵌入式系统硬件通常指除被控对象之外的嵌入式 系统要完成其功能所具备的各种设备，由嵌入式处理 器、存储器系统、通用设备接口（A/D、D/A、I/O等 ）和一些扩展外设组成。
嵌入式系统的硬件层是以嵌入式处理器为核心的 接口或设备
嵌入式系统外设是指为了实现系统功能而设计或提供的
5
1 嵌入式系统的总体结构
Instruction Set
Computer)
指令数目少，在通道中只包含最有用的指令
执行时间短，确保数据通道快速执行每一条指令
使CPU硬件结构设计变得更为简单 每条指令都采用标准字长
22
CISC与RISC的区别
从硬件角度来看CISC处理的是不等长指令集，它必须
对不等长指令进行分割，因此在执行单一指令的时候 需要进行较多的处理工作。而RISC执行的是等长精简 指令集，CPU在执行指令的时候速度较快且性能稳定 。
R1
100 101 102
存储器
（2）译码
解释指令，决定指令的执行意义
控制单元
处理器 控制/状态
数据通道 数字逻辑单元
控制器 寄存器 PC→100 IR load R0, M[500] load R0, M[500] inc R1, R0 store M[501], R1 R0 I/O 存储器 500 501 R1
小端模式
低地址中存放字数据的低字节 高地址中存放字数据的高字节
31
处理器信息存储的字节顺序
以unsigned int value = 0x12345678为例，分别看看在两种字节序下其 存储情况，我们可以用unsigned char buf[4]来表示value： Big-Endian: 低地址存放高位，如下：
第2章ARM体系结构
除法和中断优先级排队操作更为有效；
3、增加了BKPT（软件断点）指令；
4、为协处理器设计提供了更多的可供选择的指令；
5、更加严格地定义了乘法指令对条件码标志位的
影响。
六、版本V6 ARM体系版本6是2001年发布的。新架构V6
在降低耗电量的同时，还强化了图形处理性能。 通过追加有效进行多媒体处理的SIMD功能，将 语音及图象的处理功能提高到了原机型的4倍。 V6还支持微处理器内核。 七、版本V7-Cortex 前所未有的低成本实现
处理器 PC
存储器 指令
数据
2.1.1 计算机体系结构（2）
2. 哈佛体系结构
为数据和程序提供了各自独立的存储器。 程序计数器只指向程序存储器而不指向
数据存储器 两组数据线允许同时访问指令和数据
（访问指令和数据互不干扰）
2.1.2 RISC技术
CISC：复杂指令集计算机（Complex Instruction Set Computer）
3、对于FIQ模式，提供了额外的影子寄存器；
4、SWP指令及SWPB指令。
三、版本V3
版本3较以前的版本发生了大的变化，具体的改进如下：
1、地址空间扩展到了32位，但除了版本3G外的其他版本是
向前兼容的，也支持26位的地址空间；
2、分开的当前程序状态寄存器CPSR（Current Program
练习：
2. ARM7TDMI中的T、D、M、I的含义是什么？ ARM7TDMI采用几级流水线？使用何种体系结构？
高密度 16 位的Thumb指令机扩展（带T 后缀的） 支持片上调试（带D 后缀的）、 64 位乘法指令（带M 后缀的）、 嵌入式ICE，支持片上点和调试点（带I 后缀的）
第2章-ARM体系结构
• 由于NOR技术Flash Memory的擦除和编程速度较慢，而块尺 寸又较大，因此擦除和编程操作所花费的时间很长，在纯 数据存储和文件存储的应用中，NOR技术显得力不从心。
39
第2章 ARM体系结构
NAND技术
• NAND技术 Flash Memory具有以下特点： – 以页为单位进行读和编程操作，1页为256或512字 节；以块为单位进行擦除操作，1块为4K、8K或 16K字节。具有快编程和快擦除的功能，其块擦除 时间是2ms；而NOR技术的块擦除时间达到几百ms
这样，5级流水线分为：取指、 指令译码、执行、数据缓存和 写回。
第2章 ARM体系结构
34
第2章 ARM体系结构
2.1.2 ARM处理器结构
1 ARM的体系结构 2 冯诺依曼结构 与哈佛结构 3 ARM的流水线结构 4 ARM存储器结构
5 ARM I/O结构 6 ARM协处理器接口 7 ARM AMBA接口 8 ARM JTAG 调试接口
闪速存储器(FLASH)
• 相对传统的EPROM芯片，这种芯片可以 用电气的方法快速地擦写
• 由于快擦写存储器不需要存储电容器， 故其集成度更高，制造成本低于DRAM
• 它使用方便，既具有SRAM读写的灵活 性和较快的访问速度，又具有ROM在断 电后可不丢失信息的特点，所以快擦写 存储器技术发展十分迅速
30
第2章 ARM体系结构
ARM9 架构采用5级流水线：
增加了I-Cache和D-Cache，把存储器的取指与数 据存取分开；
➢ 增加了数据写回的专门通路和寄存器； ➢ 把指令的执行过程分割为5阶段:
取指令； 指令译码、寄存器读、分支目标计算及执行； 移位和ALU操作； 数据Cache访问； 结果写回到寄存器。
39
第2章 ARM体系结构
NAND技术
• NAND技术 Flash Memory具有以下特点： – 以页为单位进行读和编程操作，1页为256或512字 节；以块为单位进行擦除操作，1块为4K、8K或 16K字节。具有快编程和快擦除的功能，其块擦除 时间是2ms；而NOR技术的块擦除时间达到几百ms
这样，5级流水线分为：取指、 指令译码、执行、数据缓存和 写回。
第2章 ARM体系结构
34
第2章 ARM体系结构
2.1.2 ARM处理器结构
1 ARM的体系结构 2 冯诺依曼结构 与哈佛结构 3 ARM的流水线结构 4 ARM存储器结构
5 ARM I/O结构 6 ARM协处理器接口 7 ARM AMBA接口 8 ARM JTAG 调试接口
闪速存储器(FLASH)
• 相对传统的EPROM芯片，这种芯片可以 用电气的方法快速地擦写
• 由于快擦写存储器不需要存储电容器， 故其集成度更高，制造成本低于DRAM
• 它使用方便，既具有SRAM读写的灵活 性和较快的访问速度，又具有ROM在断 电后可不丢失信息的特点，所以快擦写 存储器技术发展十分迅速
30
第2章 ARM体系结构
ARM9 架构采用5级流水线：
增加了I-Cache和D-Cache，把存储器的取指与数 据存取分开；
➢ 增加了数据写回的专门通路和寄存器； ➢ 把指令的执行过程分割为5阶段:
取指令； 指令译码、寄存器读、分支目标计算及执行； 移位和ALU操作； 数据Cache访问； 结果写回到寄存器。
ARM体系结构与指令集(PPT152页)
（1）N （2）Z （3）C （4）V
19
2．Q标志位
在带DSP指令扩展的ARM v5及更高版本中， bit[27]被指定用于指示增强的DAP指令是否发 生了溢出，因此也就被称为Q标志位。同样， 在SPSR中bit[27]也被称为Q标志位，用于在异 常中断发生时保存和恢复CPSR中的Q标志位。
20
（7）如果把Thumb指令集也当作ARM体系 结构的一部分，那么还可以加上：在Thumb体 系结构中以高密度16位压缩形式表示指令集。
6
2.2 ARM处理器工作模式
表2-1
ARM处理器的工作模式
处理器工作模式
简写
描述
用户模式（User）
usr 正常程序执行模式，大部分任务执行在这种模式下
快速中断模式（FIQ）
15
（2）当异常中断发生时，该异常模式特 定的物理寄存器R14被设置成该异常模式的返 回地址，对于有些模式R14的值可能与返回地 址有一个常数的偏移量（如数据异常使用SUB PC，LR，#8返回）。
R14也可以被用做通用寄存器使用。
16
2.3.2 状态寄存器
当前程序状态寄存器（Current Program Status Register，CPSR）可以在任何处理器 模式下被访问，它包含下列内容：
（1）R13_<mode> （2）R14_<mode>
其中，<mode>可以是以下几种模式之一： usr、svc、abt、und、irp及fiq。
14
寄存器R14又被称为连接寄存器（Link Register，LR），在ARM体系结构中具有下面 两种特殊的作用。
（1）每一种处理器模式用自己的R14存放 当前子程序的返回地址。
19
2．Q标志位
在带DSP指令扩展的ARM v5及更高版本中， bit[27]被指定用于指示增强的DAP指令是否发 生了溢出，因此也就被称为Q标志位。同样， 在SPSR中bit[27]也被称为Q标志位，用于在异 常中断发生时保存和恢复CPSR中的Q标志位。
20
（7）如果把Thumb指令集也当作ARM体系 结构的一部分，那么还可以加上：在Thumb体 系结构中以高密度16位压缩形式表示指令集。
6
2.2 ARM处理器工作模式
表2-1
ARM处理器的工作模式
处理器工作模式
简写
描述
用户模式（User）
usr 正常程序执行模式，大部分任务执行在这种模式下
快速中断模式（FIQ）
15
（2）当异常中断发生时，该异常模式特 定的物理寄存器R14被设置成该异常模式的返 回地址，对于有些模式R14的值可能与返回地 址有一个常数的偏移量（如数据异常使用SUB PC，LR，#8返回）。
R14也可以被用做通用寄存器使用。
16
2.3.2 状态寄存器
当前程序状态寄存器（Current Program Status Register，CPSR）可以在任何处理器 模式下被访问，它包含下列内容：
（1）R13_<mode> （2）R14_<mode>
其中，<mode>可以是以下几种模式之一： usr、svc、abt、und、irp及fiq。
14
寄存器R14又被称为连接寄存器（Link Register，LR），在ARM体系结构中具有下面 两种特殊的作用。
（1）每一种处理器模式用自己的R14存放 当前子程序的返回地址。
arm体系结构介绍PPT
Memory system 2: Cache, MMU, Process ID 4: Cache, MPU 6: Write buffer, no cache
Memory size 0: Cache size (4-128KB) 2: Reduced cache size 6: TCM
Synthesizable
ARM9TDMI采用5级流水线，其结构图如下图所示，具有分开 的指令和数据存储器，5级流水线具体如下。
（1）取指：从存储器中取出指令，并将其放入指令流水线。 （2）译码：对指令进行译码。 （3）执行：把一个操作数移位，产生ALU的结果。 （4）缓冲/数据：如果需要，则访问数据存储器；否则ALU的 结果只是简单地缓冲1个时钟周期，以便所有的指令具有同样的流 水线流程。 （5）回写：将指令产生的结果回写到寄存器，包括任何从存储 器中读取的数据。
第2章 ARM9体系结构
2.1 ARM9嵌入式微处理器 2.2 ARM9存储器组织结构 2.3 ARM9异常 2.4 S3C2410嵌入式微处理器
1
2.1 ARM9嵌入式微处理器
2.1.1 ARM9的结构特点 2.1.2 ARM9指令集特点 2.1.3 ARM9工作模式
2
2.1.1 ARM9的结构特点
ARM9采用了五级流水线，而ARM7采用的是三级流水线，ARM9增 加的流水线设计提高了时钟频率和并行处理能力。五级流水线能够将各 条指令处理分配到5个时钟周期内，在每个时钟周期内同时有5条指令在 执行。在同样的加工工艺下，ARM9 TDMI处理器的时钟频率是ARM7 TDMI的2倍左右。 （2）指令周期的改进
2021/3/7
3
ARM 体系结构的演变发展
version
ARM1136J(F) V6
Memory size 0: Cache size (4-128KB) 2: Reduced cache size 6: TCM
Synthesizable
ARM9TDMI采用5级流水线，其结构图如下图所示，具有分开 的指令和数据存储器，5级流水线具体如下。
（1）取指：从存储器中取出指令，并将其放入指令流水线。 （2）译码：对指令进行译码。 （3）执行：把一个操作数移位，产生ALU的结果。 （4）缓冲/数据：如果需要，则访问数据存储器；否则ALU的 结果只是简单地缓冲1个时钟周期，以便所有的指令具有同样的流 水线流程。 （5）回写：将指令产生的结果回写到寄存器，包括任何从存储 器中读取的数据。
第2章 ARM9体系结构
2.1 ARM9嵌入式微处理器 2.2 ARM9存储器组织结构 2.3 ARM9异常 2.4 S3C2410嵌入式微处理器
1
2.1 ARM9嵌入式微处理器
2.1.1 ARM9的结构特点 2.1.2 ARM9指令集特点 2.1.3 ARM9工作模式
2
2.1.1 ARM9的结构特点
ARM9采用了五级流水线，而ARM7采用的是三级流水线，ARM9增 加的流水线设计提高了时钟频率和并行处理能力。五级流水线能够将各 条指令处理分配到5个时钟周期内，在每个时钟周期内同时有5条指令在 执行。在同样的加工工艺下，ARM9 TDMI处理器的时钟频率是ARM7 TDMI的2倍左右。 （2）指令周期的改进
2021/3/7
3
ARM 体系结构的演变发展
version
ARM1136J(F) V6
第2章 ARM体系结构1(80)PPT课件
Slide 16
2.2 ARM微处理器结构
2.2.1 ARM7微处理器 2.2.2 ARM9微处理器 2.2.3 ARM9E微处理器 2.2.4 ARM10E微处理器 2.2.5 SecurCore微处理器 2.2.6 StrongARM微处理器 2.2.7 XScale微处理器
2020/10/31
16
A Free sample background from
Slide 17
2.2.1 ARM7微处理器
ARM7系列微处理器包括ARM7TDMI、ARM7TDMI-S、 ARM720T、ARM7EJ几种类型。其中，ARM7TMDI是目前 使用最广泛的32位嵌入式RISC处理器，主频最高可达130 MIPS；采用能够提供0.9MIPS/MHz的三级流水线结构；内嵌 硬件乘法器（Multiplier）；支持16位压缩指令集Thumb；嵌 入式ICE；支持片上Debug；支持片上断点和调试点；指令系 统与ARM9系列、ARM9E系列和ARM10E系列兼容；支持 Windows CE、Linux、Palm OS等操作系统。典型产品如 Samsung公司的S3C4510B。
ARM Approved Design Centre （ARM样品设计中心） 众华
RTOS 公司（实时操作系统开发） 普天慧信,科银京成、北京凯思昊鹏、中科红旗,世纪科泰等
2004年9月7日，ARM北京分处成立:
科银京成和凯思昊鹏与ARM合作，开发支持JTEK和SWERVE技术 中芯国际拓展ARM代工计划,获ARM926EJ处理器0.13微米工艺授权 北京振戎融通与ARM合作,将JTEK集成在中国联通新一代Java环境中
于ARM体系结构的处理器，除了具有ARM体系结构的共同特
ARM课件第2章 ARM技术与ARM体系结构(2)
Fetch
Decode
Execute
Decode
Execute
Fetch
Decode
Fetch
Fetch
LDR 流水线举例
从数据异常返回
