电气设备选择的一般要求

第五章 电气设备的选择5-1 电气设备选择的一般原则是什么?答：电气设备的选择应遵循以下3项原则：(1) 按工作环境及正常工作条件选择电气设备a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号；b 按工作电压选择电气设备的额定电压；c 按最大负荷电流选择电气设备和额定电流。

(2) 按短路条件校验电气设备的动稳定和热稳定 (3) 开关电器断流能力校验5-2 高压断路器如何选择？ 答：（1）根据使用环境和安装条件来选择设备的型号。

（2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压，电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。

（3）动稳定校验(3)max shi i ≥ 式中，(3)sh i 为冲击电流有效值，max i 为电气设备的额定峰值电流。

（4）热稳定校验2(3)2th th ima I t I t ∞≥式中，th I 为电气设备在th t 内允许通过的短时耐热电流有效值；th t 为电气设备的短时耐热时间。

（5）开关电器流能力校验对具有分断能力的高压开关设备需校验其分断能力。

设备的额定短路分断电流不小于安装地点最大三相短路电流，即(3).max cs K I I ≥5-3跌落式熔断器如何校验其断流能力?答：跌落式熔断器需校验分断能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值。

5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。

而电流互感器没有。

5-5 电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？ 答：(1）电流互感器按型号、额定电压、变比、准确度选择。

( 2）电流互感器一次侧额定电流有20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A ）等多种规格，二次侧额定电流均为5A ，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。

主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。

以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。

按短路条件校验：包括动稳定和热稳定校验。

按环境工作条件选择：如温度、湿度、海拔等。

2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。

理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。

3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。

4. 热继电器的选型：整定电流为倍的电动机额定电流。

5. 空气开关的选型：
额定电压必须大于等于线路额定电压。

额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。

6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。

当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。

总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。

因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。

电气设备使用一般规定与电气设备到货验收制度电气设备在现代社会中扮演着至关重要的角色。

它们广泛应用于各个行业和领域，包括工业制造、建筑、能源等。

为了确保电气设备的安全和可靠性，制定一般规定和到货验收制度是必不可少的。

本文将探讨电气设备使用的一般规定以及电气设备到货验收制度。

一、电气设备使用的一般规定1. 设备选择与购买在选择电气设备之前，必须对所需设备进行充分的调研和评估。

要考虑设备的功率需求、规格和其他相关技术指标。

购买设备时，应选择有资质和信誉度高的供应商，并充分了解其售后服务和产品质量。

2. 设备安装与连接在安装电气设备之前，必须严格遵守相关的安全操作规程和标准。

设备的安装位置应符合规定，并为操作和维护人员提供充足的空间。

设备的连接必须符合设备的电气接线图，确保正确接地。

3. 设备维护与保养进行定期的设备维护和保养是确保电气设备正常运行的关键。

操作人员应按照设备制造商的建议，定期清洁、检查和更换设备的关键部件。

此外，还应建立设备维护记录，以追踪设备的维护历史和性能。

4. 设备使用与操作在使用电气设备时，操作人员必须严格按照设备的操作说明书进行操作。

禁止超负荷操作和乱拉乱拔电源插头。

操作人员应接受必要的培训，了解设备的操作原理和安全事项，并遵守相关的操作规程和标准。

5. 设备故障与报废处理一旦发现设备存在故障或安全隐患，应立即停用设备并通知相关人员进行修理或更换。

对于旧设备的报废处理，必须符合相关法律法规，并确保设备的环保处理。

二、电气设备到货验收制度1. 验收流程电气设备到货验收应按照一定的流程进行。

首先，接收人员应核对设备的数量和规格是否与采购订单一致。

然后，对设备的外观进行仔细检查，确保没有损坏和缺陷。

最后，对设备的关键性能指标进行测试和验证。

2. 验收标准验收标准应根据设备的性能和规格来制定。

它应包括关于外观、电气性能、安全性能等方面的要求。

根据不同的设备类型和应用领域，验收标准可能会有所差异。

电气设备的选择(总25页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March5 电气设备的选择电气设备的选择是发电厂和变电所电气设计的主要内容之一。

正确选择电气设备是电气主接线和配电装置达到安全、可靠、经济运行的重要条件。

在进行电器选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电气设备。

尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。

电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。

本设计，电气设备的选择包括：断路器和隔离开关的选择，电流、电压互感器的选择、导线的选择。

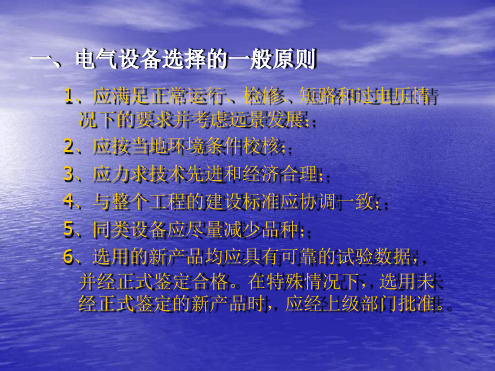

电气设备选择的一般原则在变电所中，电气设备的种类很多，它们的工作条件和运行要求各不相同，但选择这些电气设备的基本要求确实一致的。

选择电气设备的一般条件是：保证电气设备在正常工作条件不能可靠工作，而在短路情况下不被破坏。

即按长期工作条件进行选择，按短路情况进行校验。

1.按正常工作条件选择电气设备按正常工作条件选择，主要包括以下几个方面：（1）使用环境条件：主要包括设备的安装地点、环境温度、海拔、相对湿度等，还要考虑防尘、防腐、防爆、防火等要求。

即根据安装地点的坏境不同，可以分为室内型和室外型两种。

（2）额定电压：电气设备的额定电压应要不小于设备安装地点电网的最高工作电压，即：（3）额定电流：电气设备的额定电流应不小于设备正常工作时的最大负荷电流，即：目前，我国生产的电气设备是按环境温度设计的，如果安装地点的实际环境温度，则额定电流应乘以温度校正系数式中，为电气设备长期工作时的最高允许温度；为设备安装地点的实际环境温度。

电气设备的最大长期工作电流，取线路的计算电流或变压器的额定电流。

2.按短路情况进行校验（1）动稳定校验：动稳定是指电气设备承受短路电流力效应的能力，满足动稳定的条件是：或式中，、分别为电气设备允许通过的最大电流峰值和有效值；、分别为设备安装地点短路冲击电流的峰值和有效值。

第六章 电气设备选择6－1 电气设备选择的一般条件要保证电气设备可靠地工作，必须按正常工作条件进行选择，并按短路情况进行校验。

一、按正常工作条件选择1．按额定电压选择电气设备的允许最高工作电压 不得低于所在电网的最高运行电压 ，即≥ （6－1） 对电缆和一般电器， ＝(1.1～1.15) ；对于电网， ≤1.1 。

所以，一般可按下式选择≥ （6－2） 裸导体承受电压的能力由绝缘子长度（或高度）及安全净距（见第七章）保证，无额定电压选择问题。

当海拔在1000～4000m时，一般按海拔每增100m， 下降1％予以修正。

不能满足要求时，应选用高原型产品或外绝缘提高一级的产品。

对现有110kV及以下的设备，由于其外绝缘有较大裕度，可在海拔2000m 以下使用。

2．按额定电流选择电气设备的额定电流 是指在额定环境条件（环境温度、日照、海拔高度、安装条件等）下，电气设备的长期允许电流。

我国规定电气设备的一般额定环境条件为：1）额定环境温度 ：裸导体和电缆为25℃，电器为40℃；2）无日照；3）海拔高度不超过1000m。

当实际环境条件不同于额定环境条件时，电气设备的长期允许电流 应作修正，即均需按实际环境温度 修正。

另外，计及日照的屋外管形导体、软导线的 尚需按海拔修正；电力电缆的 尚需按有关敷设条件修正。

经综合修正后的 不得低于所在回路在各种可能运行方式下的最大持续工作电流 · ，即＝ ≥ · （A） （6－3） 式中： ——综合修正系数，为有关修正系数的乘积；· 按表6-1的原则计算,即获取各个回路中可能出现的最大负荷电流。

当仅计及环境温度修正时， 值的计算如下： 对于裸导体和电缆（ － ）对于电器40℃＜ ≤60℃时， ＝1-( -40)×0.0180℃≤ ≤40℃时， ＝1+(40- )×0.005 （6-5） ＜0℃时， ＝1.2表6-2 选择导体和电器时的实际环境温度类 别 安装场所 最 高 环 境 温 度 ℃裸导体 屋 外 最热月平均最高温度屋 内 该处通风设计温度。

《发电厂电气部分（高起专）》习题一、单选题1、下列选项有关电弧说法不正确的是（ D ）。

A. 游离的气体B. 质量很轻C. 温度很高D. 不容易变形2、配电装置的选择，通常要进行技术经济比较确定，一般（ A ）电压等级宜采用屋内配电装置。

A. 35kv及以下B. 35kv及以上C. 10kv及以上D. 110kv及以下3、下列选项有关厂用负荷的计算原则，描述错误的是（ B ）。

A.经常而连续运行的设备予以计算B.机组运行时，不经常而连续运行的设备不计算C.由同一厂用电源供电的互为备用的设备，只计算运行部分D.由不同厂用电源供电的互为备用的设备，应全部计算4、三相三柱式电压互感器可以用来测量（ A ）A. 线电压B. 相电压C. 零序电压D. 负序电压5、减小矩形母线应力的最有效方法是( C )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离6、电能与其他形式的能源相比，其特点不包括（ C ）A. 便于大规模生产和远距离输送B. 方便转换和易于控制C. 可以大量储存D. 损耗小7、对配电装置的基本要求不包括（ C ）A. 运行可靠B. 便于操作、巡视和检修C. 布置美观D. 具有扩建的可能8、按装设地点不同分类，配电装置的类型不包括（ C ）A. 屋内配电装置B. 屋外配电装置C. 成套配电装置9、隔离开关的工作特点是在（ C ）情况下分、合线路。

A. 有电压、有电流B. 有电压、无电流C. 无电压、有电流D. 无电压、无电流10、以下不属于二次设备的是（ D ）A. 仪用互感器B. 测量表计C. 继电保护及自动装置D. 变压器11、火力发电厂高压厂用变压器引接点的电压波动超过（）时应采用有载调压变压器。

（C）A. 10%B. 7.5%C. 5%D. 2.5%12、屋外配电装置中隔离开关和互感器均采用（D ）A．低式布置B．中式布置C．半高式布置D．高式布置13、导体和电器的动、热稳定以及电器的开断电流，按（D ）计算。

电气设备的一般要求电气设备合同范围1.承包人应负责整个浓缩液处理的所有工艺系统配电设备，以及母线桥、电缆等设备的设计、制造、供货及设备的安装指导、试验及试运转。

2.承包人所提供的设备应是新颖、安全、可靠的。

设备制造商应具有完整的质量认证体系。

并应提供ISO9000系列质量认证证书。

3.所有设备的供货均应进行质量评定，做好自检试验记录。

由业主会同有关单位进行检验和评定。

评定标准由承包人提出，报业主批准。

质量评定报告至少应包括出厂试验报告、电气试验报告。

报告结果均应符合相应国家标准的规定，并获得北京市供电公司认可。

4.按照本合同的要求，本工程需要使用的设备和材料应保证与相关功能要求最为契合，而且应为崭新的产品。

5.每种设备元件或材料类型应均为专业生产厂家的产品，并应得到当地法规要求和国际标准(ISO/IEC)的认可，以提供具有质量保证和性能保障的产品。

6.承包人应根据设计图纸中注明的机电设备的型号、规格和质量供应所需的所有机电设备和材料。

7.变频器需实现远程计算机、变频器控制终端和就地控制箱三种方式开停机，且三种控制方式可手动切换。

变频器应能通过远程计算机和本机控制屏两种方式实现给定频率开机和调频等功能。

8.承包人有责任，但不限于以下几点：总的系统合同要确保所有的设备、元件和系统一起形成一个协调的、合理的、完整的电气装置。

所有设备在制造、供应方面应正确达到应用条款指定的功能，不管这些条款在该节是否提出特殊要求。

应确保所有设备的设计、制造的质量。

提供的电气设备应满足所有工艺设备的正常运行要求。

电气设备应满足北京供电部门的要求，如果不满足要求承包人应无条件整改，直到满足要求为止。

应保证详细的、完整的提交规定的电气设备。

电气设备的检查工作应一直进行到颁发验收证为止。

本节规范所列电气装备各项的标准是供承包人使用的。

工程中所用的电气部件，除非另有规定，均应遵守本节的规定条款。

低压配电柜及控制箱柜内电气设备触点、接线连接端子等处应采取防腐及防氧化处理。
