构造柱箍筋加密规定

3.2操作工艺3.2.1构造柱钢筋绑扎3.2.1.1、预制构造柱钢筋骨架3.2.1.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.2.1.2根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。

为防止骨架变形，宜采用反十字扣或缠扣绑扎。

箍筋应与受力钢筋伊持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

为防止骨架在运输中变形，构造柱对角钢筋之间用弯起筋绑扎固定。

3.2.1.3穿另外二根受力钢筋，并与箍筋绑扎牢固。

箍筋端头弯钩角度为1350，其弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的2.5倍；箍筋平直段长度不应小于箍筋直径的10倍。

3.2.1.4在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋；无设计要求时加密范围一般在圈梁上、下均为500mm，箍筋间距为1OOmm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。

3.2.2、修整底层伸出的构造柱搭接筋根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和抗震规范的要求。

底层构造柱竖筋与基础圈梁锚固要求：有设计要求时，应按设计要求进行施工；无设计要求时，3.2.2.1无基础圈梁时，埋设在垫层或基础混凝土座内，如图1所示；3.2.2.2当墙体附有管沟时，构造柱埋没深度应大于沟深。

(图2)3.2.3、安装构造柱钢筋骨架先在搭接处的钢筋套上箍筋，注意箍筋应交错布置。

然后再将预制构造柱钢筋骨架立起来，对正伸出的搭接筋，对好标高线，在竖筋搭接部位各绑3个扣，两端中问各一扣。

骨架调整后，可以顺序从根部加密区箍筋开始往上绑扎。

3.2.4、绑扎搭接部位钢筋3.2.4.1构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接，形成一个封闭框架。

3.2.4.2在砌砖墙大马牙槎时，沿墙高每50cm埋设两根Φ6.5水平拉结筋，与构造柱钢筋绑扎连接。

3.2.4.3砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。

竭诚为您提供优质文档/双击可除框架结构构造柱设置规范篇一：填充墙构造柱设置的规定填充墙设置构造柱的规定1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)x200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

构造柱上下端的箍筋是否加密问题：构造柱上下端的箍筋是否加密?解决办法：这个问题我也查了很久的资料，首先我查到的是GB50003-2021砌体结构设计规范，在10.2.5条说明明确了多层砌体房屋的构造柱要求，上下端适当加密。

这里的适当没有前述范围。

且没有说明框架结构。

然后我又在GB50011-2021建筑抗震技术规范第7.3.2条说明中查阅到这个规范也是说明了多层砖砌房屋构造柱上下两端适当加密，没有明确箱型的构造柱是否需要两端加密，那么框架结构的构造柱到底需不需要加密？准则查完了我开始查图集。

平法图集没有，我就查询了西南15G701砌体图集及12J614-1砌体图集。

在12G614-1图集上为是可以导读看出来间距变化，但是细看的时候发现是在连接区段箍筋间距小了5公分而已。

200的间距其实不应该算是加密。

然后我就继续查，终于在03ZG002民用多层谷仓抗震构造图集中看到构造柱上下两端500范围内箍筋加密。

但是这也是砖混结构的构造柱，并不是框架结构的构造柱所以我又没查到，直到我看到了下某个建筑图纸设计说明中的这中会句话因此得出结论，框架结构的构造柱上下两端不需要加密，砖砌结构的构造柱上下两端适当加密或者加密。

除非设计说明中明确了本工程的构造柱都要加密才能加密。

这里说明我为什么觉得框架结构的构造柱上下两端不需要加密1、是因为完善及图集都没看到特别说明。

2、是在查阅资料的时候发现了王亚雄老师出版的《建筑抗震设计规范》，内容如下框架结构的无需构造柱箍筋不用加密，砖混基底结构的构造柱箍筋需要加密。

抗震设计的要求。

增加拱了的稳定性。

加密区间距一般100MM，非加密区间距一般200MM。

加密范围在每层顶部柱子的顶部和底部，加密区长度为（1/6层高）和（450MM）二者较大值。

构造柱并非承重构件,震害分析和试验表明,在墙体中所适当部位设置钢筋砼构造柱,并与圈梁、腰梁、墙体压顶梁等相接砖墙使之共同工作,可以增加墙体的延性,提高构件抗侧力战斗能力,防止或延缓塔身在地震减缓作用下发生突然倒塌,或减轻墙体损坏程度.它是为增加墙体延性的构造措施.柱子加密箍筋目的是提高柱子矽,柱子影响延性的主要因素是轴压比大小及考虑强柱弱梁原则，才考虑柱子有箍筋加密区或全柱箍筋加密,构造柱不存在轴压比结构性问题,因此构造柱不需加密箍筋。

构造柱箍筋加密规定从基础一直到檐口高度范围内的箍精加密三、柱（一）、基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm} 二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层一、柱纵筋1、KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层b、外侧钢筋锚固长度为：≥1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} 三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。

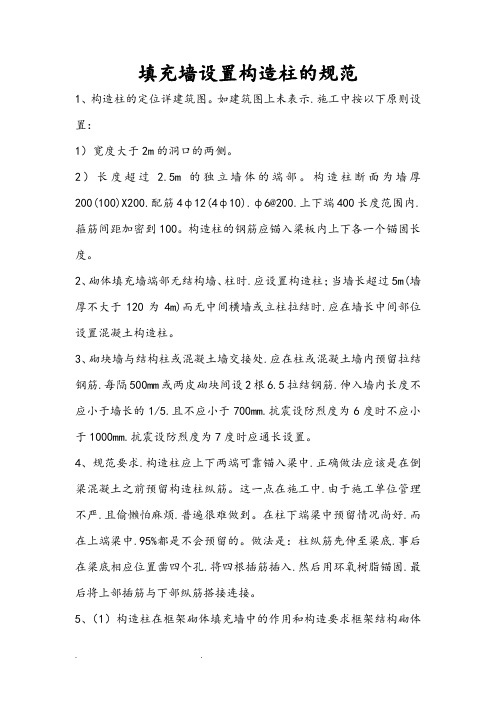

填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如建筑图上未表示.施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过 2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200.配筋4ф12(4ф10).ф6@200.上下端400长度范围内.箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时.应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时.应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处.应在柱或混凝土墙内预留拉结钢筋.每隔500mm或两皮砌块间设2根6.5拉结钢筋.伸入墙内长度不应小于墙长的1/5.且不应小于700mm.抗震设防烈度为6度时不应小于1000mm.抗震设防烈度为7度时应通长设置。

4、规范要求.构造柱应上下两端可靠锚入梁中.正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中.由于施工单位管理不严.且偷懒怕麻烦.普遍很难做到。

在柱下端梁中预留情况尚好.而在上端梁中.95%都是不会预留的。

做法是：柱纵筋先伸至梁底.事后在梁底相应位置凿四个孔.将四根插筋插入.然后用环氧树脂锚固.最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱.其作用与多层砌体结构中的构造柱一样.即将较长的填充墙沿长度方向用构造柱分开.由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框.使填充墙形成几片带有封闭边框的墙体. 这就犹如对墙体加了一个竖向和横向的“套箍”一样.对墙体起约束作用。

即使填充墙开裂.也不致散落解体.仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是.构造柱本身不连续。

故这一作用的实现.一方面要求墙与柱应可靠连结.墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结.同时要求构造柱不能对主体框架结构造成不利影响.如阻止上下梁的竖向相对变形.造成上下梁的开裂等。

构造柱箍筋加密规定从基础一直到檐口高度范围内的箍筋加密柱（一）、基础层1、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}2、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算（软件中是按三根）。

（二）、中间层1、柱纵筋KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度2、柱箍筋KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中，关于柱箍筋的加密区的规定如下 :1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同1、角柱角柱顶层纵筋长度：2、内筋内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层(四)、外筋外侧钢筋锚固长度为：外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d（保证65%伸入梁内）柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （五）、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层 b、外侧钢筋锚固长度为：≥1.5Lae 注意：在GGJ V8.1中，内侧钢筋锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层} （六）、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为：弯锚（≤Lae）：梁高－保护层＋12d直锚（≥Lae）：梁高－保护层注意：在GGJ V8.1中，处理同上。

构造柱箍筋加密规范要求
建筑框架结构中，构造柱是必须箍筋加密的，那么构造柱箍筋加密规范要求是什么呢？很多人不懂，下面就来了解下吧。

一、构造柱箍筋加密规范要求是什么
1、构造柱最小截面为240mm×180mm，纵向钢筋宜为4φ12，
箍筋间距不应大于250mm，与圈梁相交的节点应适当密实，
加密范围在圈梁上下均不应小于1/6层高或圈梁上下450mm，箍筋间距不应大于100mm。

房屋四个角的构造柱可适当增加
截面和配筋；
2、7度时超过6层、8度时超过5层和9度区的构造柱纵
向钢筋宜为1φ14。

箍筋间距不大于200mm；
3、构造柱与墙的连接处应砌成马牙槎，沿墙高每500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m；
4、构造柱混凝土强度等级不得低于C15；
5、构造柱的基础不得单独设置，但应延伸至室外地面以下500mm，或锚入浅于500mm的基础圈梁内。

二、各构件的箍筋加密区范围
1、柱箍筋加密范围：
底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6，及500mm三者数值中的最大者为加密范围。

2、梁箍筋加密范围：
加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

构造柱箍筋加密规范柱箍筋是一种常见的钢筋加固措施，用于加固混凝土构件的抗弯和抗剪能力，提高结构的整体承载能力。

为了确保柱箍筋的加密效果和施工质量，需要制定相应的加密规范。

一、材料选择柱箍筋采用钢筋Q235，直径一般为6mm或8mm。

钢筋应符合国家标准GB1499.2的要求，具有良好的延性和抗拉强度。

二、加密间距柱箍筋的加密间距应根据柱的尺寸和荷载情况确定，一般要满足以下要求：1. 柱箍筋间距不大于250mm；2. 柱的受力区域和重要节点处的柱箍筋间距不大于150mm；3. 柱的水平和垂直箍筋间距不大于300mm。

三、加密层数柱箍筋的加密层数应根据柱的高度和受力情况确定，一般要满足以下要求：1. 柱的受力区域和重要节点处的柱箍筋应加密到柱的顶端；2. 柱的非受力区域的柱箍筋可适当减少层数，但至少要加密到距离柱顶端1/2高度的位置。

四、加密长度柱箍筋的加密长度应满足以下要求：1. 柱的受力区域和重要节点处的柱箍筋应加密到柱的受力范围内；2. 柱的非受力区域的柱箍筋可适当减少长度，但至少要加密到距离柱的受力范围内1/3高度的位置。

五、加密位置柱箍筋的加密位置应满足以下要求：1. 水平箍筋应沿柱的周边方向均匀分布，与纵向箍筋交替排布；2. 垂直箍筋的位置应与柱的纵向主筋相交，形成纵横交错的网状结构；3. 重要节点处的柱箍筋应加密，并加强与节点构件的连接。

六、加密施工柱箍筋的加密施工应按照以下要求进行：1. 柱的施工应在混凝土浇筑前进行；2. 箍筋的安装要牢固可靠，不得出现锈蚀、断裂等现象；3. 箍筋的连接处应采用焊接或扎紧，确保连接的可靠性；4. 过程中应注意保持箍筋的间距和高度的一致性，不得出现错位或堆积现象。

七、验收标准柱箍筋的加密验收应满足以下标准：1. 柱箍筋的间距、层数、长度、位置应符合设计要求；2. 箍筋的材质、直径、强度应符合国家标准；3. 焊接点的质量应符合相关焊接标准；4. 施工记录和验收报告应完整、准确。
