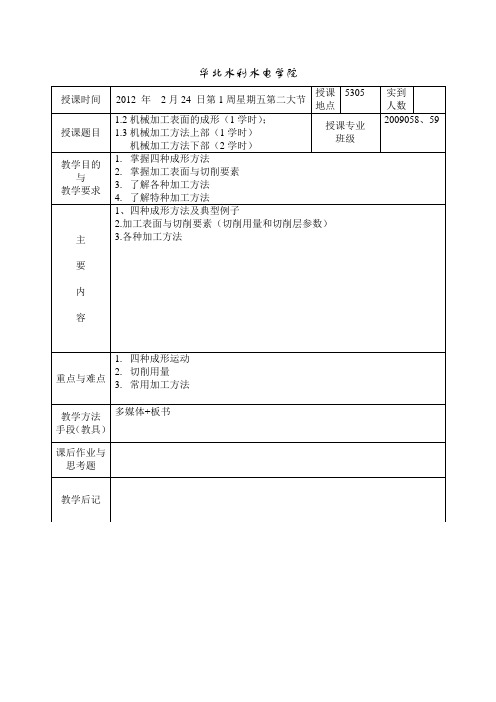

华北水利水电学院教学过程：1.2 机械加工表面的成型一、工件表面的成型方法零件的形状是由各种表面组成的，所以零件的切削加工归根到底是表面成形问题。
各种典型表面都可以看做是一条线（称为母线）沿着另一条线（称为导线）运动的轨迹。
母线和导线统称为形成表面的发生线。
需要注意的是，有些表面的两条发生线完全相同，只因母线的原始位置不同，也可形成不同的表面。
如图1-8中，母线均为直线1，导线均为圆2，轴心线均为OO′，所需要的运动也相同。
但由于母线相对于旋转轴线OO′的原始位置不同，所产生的表面也就不同，分别为圆柱面、圆锥面或双曲面。

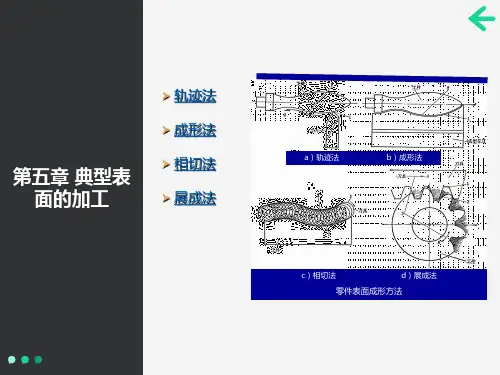

图1-8 母线原始位置变化时形成的表面3．零件表面的形成方法（1）轨迹法它是利用刀具作一定规律的轨迹运动对工件进行加工的方法。
用尖头车刀、刨刀等切削时，切削刃与被加工表面可看作点接触，因此切削刃可看作一个点，发生线为接触点的轨迹线。
采用轨迹法形成发生线时，刀具需要一个独立的成形运动。
（2）成形法成形法是利用成形刀具对工件进行加工的方法。
用成形法来形成发生线，刀具不需要专门的成形运动。
（3）相切法相切法是利用刀具边旋转边作轨迹运动来对工件进行加工的方法。
采用铣刀、砂轮等旋转刀具加工时。
采用相切法生成发生线时，需要两个相互独立的成形运动，即刀具的旋转运动和刀具中心按一定规律的运动。
（4）展成法展成法是利用工件和刀具作展成切削运动进行加工的方法。
切削加工时，刀具与工件按确定的运动关系作相对运动，切削刃与被加工表面相切，切削刃各瞬时位置的包络线，便是所需的发生线。
用展成法生成发生线时，刀具与工件之间的相对运动通常由两个分运动组合而成，它们之间保持严格的运动关系，彼此不独立，共同组成一个运动，称为展成运动。
如上述工件的旋转运动B 和直线运动A 都是形成渐开线的展成运动。
二、表面成形运动和辅助运动这种形成发生线，亦即形成被加工表面的运动，称为表面成形运动，简称成形运动。
此外，机床还有多种辅助运动。
