5．布袋除尘器的选型和设计（方案设计里要说明为什么选用布袋除尘器）5．1袋式除尘器的选型布袋除尘器是使含尘气流通过过滤虑料将粉尘分离捕集的装置，采用滤纸或玻璃纤维等填充层作虑料的空气过虑器，主要用于通风及空气调节方面的气体净化。
袋式除尘器的除尘效率一般可达99％以上，其除尘效率高，性能稳定可靠，操作简单，得到广泛的应用。
现主要从结构型式、通风方式、滤袋形状、滤料、清灰方式和运行方式六个方面进行选型。
5．1．1结构型式除尘器的进口布置有上进气和下进气两种方式，上进气气流与粉尘沉降方向一致，有利于粉尘的沉降，在滤袋上形成均匀粉尘层，过滤性能好，但结构较复杂，且不易调节滤袋张力。
配气需设置两层花板，成本及设备费用高，安装复杂且花板易积灰，灰斗易滞留空气，增加结露的可能性。
而下进气结构较简单，能避免上进气出现的缺点，也是现在运用较多的进气方式，其具有气流稳定、滤袋安装容易调节等优点。
故本次的设计选择下进气。
5．1．2通风方式正压式除尘器设在风机正压段，含尘气体流经风机压入除尘器，使除尘器在正压下工作。
其构造简单，节省管道。
但因含尘气体通过风机，风机叶片磨损较大。
负压式除尘器设在风压负压段，除尘器内空气被风机吸出形成负压，风机吸入的是净化后的气体，对风机叶轮磨损较小，并且不易发生因附着粉尘而产生的喘振等类事故。
因为我们处理的粉尘粒径分布范围较大，不易使用正压式，所以选择负压式除尘器，即将风机装在除尘器之后。
5．1．3滤袋形状布袋除尘器按照虑袋的形状主要分为扁袋和圆袋2种型式。
扁袋形式较多，单位体积过滤面积大，结构紧凑，但结构复杂，清灰换袋困难，制作要求较高，虑袋之间易堵塞，清灰效果常不如圆袋。
而采用圆袋受力均匀，支撑骨架及连接简单，清灰所需动力小，检查维护方便。
故本次的除尘系统选择圆袋除尘器。
5．1．4滤料滤料式组成袋式除尘器的核心部分，其性能对袋式除尘器操作有很大影响。
选择滤料时必须考虑含尘气体的特征，如颗粒和气体性质（温度、湿度、粒径和含尘浓度等）。
合肥院煤磨袋收尘器附件一：技术文本煤磨袋收尘器技术文本一、技术参数气箱脉冲煤磨袋收尘器一技术参数设备名称气箱脉冲煤磨袋收尘器1 用途用于煤粉制备系统煤粉的收集2 设计合肥水泥研究设计院3 制造厂及地址合肥水泥研究设计院环保设备厂4 型号规格FGM96-2x9M(F)5 壳体型式气箱脉冲6 处理风量m3/h7 正常工作风温℃≤1208 气体露点℃559 过滤风速m/min10 总过滤面积m2 215811 净过滤面积m2203812 进口含尘浓度g/m3≤100013 出口含尘浓度mg/Nm3≤5014 通道数个 215 室数个18（每室留有两个灭火接口）16 总袋数172817 阻力损失Pa ≤180018 壳体可承受最大负压Pa 1200019 漏风系数% ≤320 清灰用压缩空气量m3/min21 清灰压缩空气压力MPa ～二供货范围及主要零部件规格1 壳体材料Q235-A钢板厚度4～5mm承受压力12000Pa2 集灰斗数量个 6容积m3防结露结拱堵料措施有3 滤袋数量条1728直径×长度mm Φ130×3060材质BWF550g/m2抗静电防结露使用寿命年 3耐热温度℃130特殊化学处理有4 袋笼数量只1728直径×长度mm Φ122×3050固定方式焊接材质Q235-A，镀锌使用寿命年 55 滤袋清灰用脉冲喷吹系统型式气箱脉冲清灰周期sec 240～360清灰周期是否可调是6 脉冲阀（带电磁阀）规格21/2"型号数量只36清灰用压缩空气量m3/min 4清灰压缩空气压力MPa ～生产厂家美国ASCO公司电磁阀数量只36功率w电压V 2207 提升阀规格mm Φ760气缸(带电磁阀)规格型号SU-100x250-FA 数量只18生产厂家台湾AirTAC 电磁阀电压V 220功率w数量只188 气源三联体规格1/2"型号BFC4000-1/2", BFR4000-1/2"数量只各2生产厂家台湾AirTAC9 储气罐规格Ф500x1360mm容积m3外接气管接口尺寸”数量只 2生产厂家芜湖爱国锅炉配件厂10 清灰程序控制器数量台 1生产厂家西门子PLC型号FGMK-36M输入电压V 38011 电加热器配置有数量只18安装位置灰斗下部型号PB03-03功率kW 1/只电压V 380控制要求烟气温度低于露点温度时采用12 振动电机型号ZDS11-6数量台 6功率kW12 防爆铂热电阻型号WZP240长度mm 240数量只 613 下料锁风阀型式分格轮数量台 6型号规格300x300正常／最大通过能力m3/h 20/台物料容重t/m3～14 防爆门采用型式安全锁数量4x18=72防爆性能优复位方式自动15 总重量kg ~65000二、供货范围该设备供货范围为满足技术参数要求的全部零部件和电控设备，保证该设备能够长期、安全、正常运转，并达到下面所要求的技术参数所必须的设备、随机附件、专用维修工具、随机备件（质保期内的备件）。
DMC-64布袋除尘器技术参数及工作原理泊头市特达除尘设备有限公司一、技术参数1 除尘器名称DMC-642 除尘器形式脉冲式布袋除尘器3 室（个） 14 灰斗（个）15 实际过滤面积（㎡）526 处理放量（m³/h）3500-50007 清灰方式在线清灰8 过滤风速（m³/min） 0.7-2.09 出口含尘浓度（mg/m³）1010 设备漏风率% 311 设备设计耐压（pa）600012 设备阻力（pa）1100-140013 布袋（条）6414 布袋规格（mm）Φ120*1950133*200015 布袋材质涤纶针刺毡500g/㎡16 布袋工作温度（℃）≤12017 骨架（根）6418 骨架规格（mm）Φ120*195019 骨架材质碳钢喷涂20 电磁脉冲阀（个）821 电磁脉冲阀规格1寸直角阀22 风机（KW）7.523 气源压力（Mpa）0.5-0.7二、袋式收尘器结构及原理1. 设备主要结构袋式除尘器主要由底部钢结构、灰斗、上箱体、中箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。
2 、工作原理2.1 过滤原理含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
2.2 清灰原理随着过滤时间的延长，滤袋上的粉尘不断积厚，除尘设备的阻力不断上升，清灰装置按设定的时间开始清灰。
电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，随着在滤袋外表面上的粉尘被剥离落入灰斗中。
清灰完毕后，电磁脉冲阀关闭，清灰各室依次进行。
2.3粉尘收集经过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗经过卸料器落灰管卸料至集灰仓集中排出。
目录一、产品简介 2二、工作原理 2三、性能特点 2四、袋收尘的控制 4五、型号说明 5六、选型参数及选型原则 5七、技术性能表 6八、供货范围10九、售后服务10十、运行与维护注意事项10 十一、设备外形及基础图11FDMM系列煤粉袋式收尘器1、FDMM型系列煤粉袋式收尘器是合肥丰德科技有限公司在消化吸收国内外同类产品最新技术的基础上研制开发的新一代防爆型高效环保袋式收尘器。
该设备采用高压大流量脉冲阀和逐条滤袋脉冲清灰技术，除尘效率高达99.99％，其技术性能具有国内领先水平，该产品被广泛应用于各行各业的煤粉制备系统。
本公司以先进的结构设计和优良的制造工艺，确保产品质量上乘、换袋方便、设备能长期高效运行，收尘率高达99.99％以上。
2、FDMM型煤粉袋式收尘器采用负压操作、外滤形式、高压大流量脉冲加文氏管诱导式脉喷清灰，同时具有惯性除尘和袋式除尘两种功能。
2.1除尘含尘气体进入预收尘室，粗颗粒粉尘在撞击导流板和重力作用下落入灰斗，实现惯性除尘；而含有较细粉尘的气体则流入装有滤袋的过滤室，经滤袋过滤后的洁净气体经过净气室、排风道、由风机排出，滤袋外的积尘经脉喷清灰落入灰斗。
2.2清灰本设备采用高压大流量脉冲加文氏管诱导式反吹风清灰，通过对逐条滤袋内部吹入大流量脉动气流，既可将滤袋外附着粉尘抖落，又可由里向外吹透滤袋，清灰效率高，产品性能稳定。
3、3.1煤粉特性介绍煤粉在输送、粉磨与收尘过程中的主要危害是易燃易爆，高浓度煤粉在输送、收尘过程中燃烧和爆炸的危险性更大，而引起煤粉燃烧的主要原因常见于煤粉的自燃及外来火源。
煤粉的自燃主要决于以下几个因素：环境温度、煤粉浓度、煤粉细度、煤粉气体中的含氧量以及静电起火。
水泥厂煤粉制备系统烟气具有以下一些特征：3.1.1入口浓度高。
以往采用二级收尘时煤粉收尘系统入口浓度一般控制在60g/Nm3以下,而采用一级收尘时，其收尘浓度可高达1000g/Nm3以上，处于煤粉的可燃与爆炸范围（国内外资料表明，煤粉浓度的可燃与爆炸范围为40～2000g/Nm3）。
PPW系列气箱脉冲袋收尘器一、概述气箱脉冲袋收尘器（Plenum—Pulse）是我院引进美国富乐（Fuller）公司技术基础上，吸收德国除尘器技术优点，结合我国实际国情研制开发的具有八十年代技术水平的高效袋收尘器。
此系列袋收尘器，集合分室风机反吹和喷吹脉冲等诸类收尘器的优点，克服了分室反吹时动能强度不够的缺点，因而扩大了袋收尘器的使用范围，提高了袋收尘效率，延长了滤袋使用寿命。
它不仅能净化一般含尘气体，还能处理入口浓度达1300g/Nm3的高浓度气体，成为与O—Sepa 类选粉机、立式磨配套的成品回收设备。
在国家新的环保标准下（排放浓度，热力设备<100mg/Nm3，通风设备<50mg/Nm3），不仅广泛用于水泥行业，在电力、化工、冶金、钢铁行业也被广泛采用。
二、工作原理气箱脉冲袋收尘器本体分隔成数个箱区，每箱有32、64、96、128等条袋子。
并在每箱侧边出口管道上有一个气缸带动的提升阀。
当收尘器过滤含尘气体一定时间后（或阻力达到预先设定值），清灰控制器就发出信号。
第一个箱室的提升阀就开始关闭以切断过滤气流。
然后这个箱的脉冲阀开启，以大于5kg/cm2的压缩空气冲入净气室，清除滤袋上的粉尘。
当这个动作完成后（大约6~15秒时间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求进行以至全部清灰完毕。
气箱式脉冲袋收尘器，是采用分箱清灰的，清灰时，各箱隔离、轮换进行。
各除尘室的脉冲宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。
使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。
所以，气箱脉冲袋收尘器不仅能处理一般浓度的含尘气体，且能处理达1300g/Nm3的高浓度含尘气体。
该收尘器，由于采用整箱大脉冲阀2寸半（英寸）反吹喷射清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单、方便。

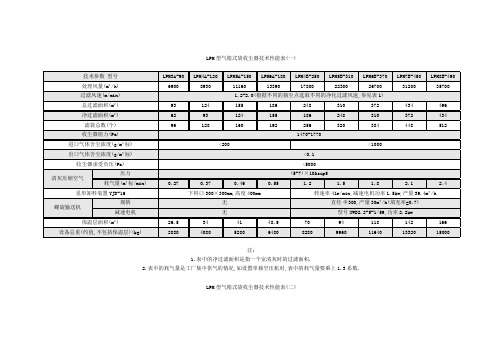

LPM型气箱式袋收尘器技术性能表(一)
注:
1.表中的净过滤面积是指一个室清灰时的过滤面积.
2.表中的耗气量是工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数.
LPM型气箱式袋收尘器技术性能表(二)
说明
1.进风开口和出风口可以互相调换,但风管中的斜隔板应掉头安装，订货时应注明;
2.爬梯也可布置在收尘器的另一端;
3.卸灰阀可安装在收尘器另一端的对称位置,但灰斗底板和输送机的传动装置要掉头安装;
4.立柱的高度,布置时可以截短,但订货时应注明立柱的高度;
5.一般,除尘器不配备保温层,若用户需要请注明.
注:。
PPC32-6气箱脉冲袋式除尘器技术性能规格表技术性能型号PPC32-6 配置要求说明总过滤面积（㎡）190㎡配置要求:1、所有收尘器均为户外防雨型；脉冲喷吹阀（带露天防雨型电磁阀，要求正常使用寿命不少于100万次）选用原装美国产ASCO；2、滤袋要求采用拒水防油覆膜滤袋(需耐减、耐酸、耐磨、防静电)，质量大于500g/m2；3、提升阀（带气缸电磁阀）、气源三联体采用台湾亚德克的产品；4、滤袋采用无锡BWF的产品；5、袋笼要求采用Ф4冷拔丝8根（直径125mm）+镀锌；正常使用三年不变形；6、星型卸料装置的减速器应选用国茂国泰减速机厂生产的摆线针轮减速机；7、收尘器壳体厚度不小于5mm,外表漆膜颜色选用BG03宝绿色（GSB05-1426-2001）;减速电机外表漆膜采用PB08蓝灰色; 8、设备应配套相应的安全爬梯、平台及安全栏杆；9、PLC控制，应随机附带电控箱，具体要求如下：1）低压元件（断路器、交流接触器、热继电器）选用ABB或施耐德产品；2）中间继电器选用欧姆龙，具有运行指示功能；3）按钮、指示灯、转换开关选净过滤面积（㎡）160㎡收尘室数（个） 6滤袋数量（条）192滤袋规格（mm）Φ130×2450（防水、油、静电涤纶针刺毡）处理风量（m3/h）11500～13390工作温度（℃）<120（常温）设备阻力（Pa）1500～1700承受负压（Pa）9000出口气体含尘浓度（mg/m3）<50漏风系数（%） 3除尘效率（%）99.9 用上海二工；4）接线端子选用威德米勒或凤凰，所配端子20%富余；5）盘柜内配线一律用软导线并规范，接线头用线鼻或搪锡压接,配线号规范、清晰，接线号统一用打号机打印；6）盘柜颜色为驮灰色(GSB05-1426-2001，Y01)具有带锁功能要求，防护等级：IP44，柜体钢板厚≥2mm；7）PLC选用西门子或AB（诸选一），供方须提供所供设备控制源程序文本和电子版式；8）其它附件选用国内知名产品，要求可靠，满足水泥企业恶劣环境要求，并对其产品质量负责；9) 所选的元器件要适合高海拔（>1200m）、高寒冷气候要求；10)满足设计院设计和公司DCS控制要求。
布袋除尘器主要参数【原创版】目录一、布袋除尘器的主要技术参数二、布袋除尘器的技术参数说明三、选择布袋除尘器需要了解的技术参数四、布袋除尘器的技术参数包括哪些五、布袋除尘器的应用领域正文一、布袋除尘器的主要技术参数布袋除尘器是一种常见的空气净化设备，其主要技术参数包括处理气体流量、过滤风速、除尘效率、进口粉尘浓度、排放浓度、滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量、压力损失、漏风率、耗钢量、引风机规格型号、除尘器的长宽高等。
这些参数决定了布袋除尘器的性能和适用范围。
二、布袋除尘器的技术参数说明处理气体流量，也称为处理风量，是指除尘设备在一定时间内所能净化气体的量（用体积来表示）。
它是布袋除尘器设计中非常重要的因素之一。
处理风量决定着袋式除尘器的规格大小，一般处理风量都用工况风量。
设计时一定要注意除尘器使用场所及烟气温度，若袋式除尘器的烟气处理温度已经确定，而气体又采取稀释法冷却时，处理风量还要考虑增加稀释的空气量。
除尘效率是指布袋除尘器对粉尘的净化能力，它与除尘器的过滤风速、滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量等因素有关。
除尘效率越高，净化后的气体中粉尘含量就越低。
进口粉尘浓度和排放浓度是指布袋除尘器对粉尘的处理效果，它们与除尘器的处理气体流量、除尘效率等因素有关。
进口粉尘浓度越高，排放浓度就越低，说明布袋除尘器的除尘效果越好。
滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量等参数决定了布袋除尘器的性能和稳定性。
这些参数需要根据实际工况进行选型和设计。
三、选择布袋除尘器需要了解的技术参数在选择布袋除尘器时，需要了解烟尘的性质，是否具有腐蚀性，烟尘的最高温度，和处理面积，风量等参数。
这些参数将影响布袋除尘器的选型和设计。
四、布袋除尘器的技术参数包括哪些布袋除尘器的技术参数包括处理气体流量、过滤风速、除尘效率、进口粉尘浓度、排放浓度、滤袋规格数量、除尘骨架规格数量、电磁脉冲阀规格数量、压力损失、漏风率、耗钢量、引风机规格型号、除尘器的长宽高等。
大型袋收尘培训讲义授课人：徐光明一、Φ4.2×14.5水泥粉磨系统配置的主收尘器和尾收尘器的主要规格和参数及工作原理水泥分厂Φ4.2×14.5水泥粉磨系统每条生产线配备大型袋收尘两台，均为气箱脉冲袋式收尘。
1、主袋收尘和尾袋收尘的组成结构：箱体、储气罐、气管、盖板、气源三连体、提升阀、脉冲阀、滤袋、袋笼、混风室、净风室、灰斗、双道重锤阀、开式斜槽、助流风机。
2、气箱脉冲式袋收尘工作原理：含尘气体由进气口进入灰斗，粗颗粒自然沉降，细粉随气体进入装有滤袋的过滤器，粉尘附着在滤袋外表面，净化后的气体由滤袋进入上部箱体，再经过排风管道由风机排到大气中去。
袋收尘分多个室，每个室配有提升阀和脉冲阀，清灰时，控制程序发出电讯号给提升阀，提升阀关闭，切断排气口，然后发出电讯号给脉冲阀，脉冲阀开启瞬间释放0.5－0.7MPA的压缩空气喷入气箱内，并进入滤袋，将滤袋表面附着的粉尘振下落入灰斗，完成整个过程后，提升阀重新打开，这一箱滤袋又转入过滤状态，轮换到下一箱室进行清灰。
逐箱清灰，周而复始。
3、主袋收尘技术参数型号：PPCA128-2×8 处理风量：179400m3/h 过滤面积（净）：2336m2压力损失：1700Pa出口浓度：≤50g/m3入口浓度：≤1300g/m3压缩空气压力：0.5-0.7MPa 压缩空气耗量：9.5 m3/min4、尾袋收尘技术参数型号：PPCA128-9 处理风量：94500m3/h过滤面积（净）：1246m2压力损失：1800Pa出口浓度：≤50g/m3入口浓度：≤100g/m3压缩空气压力：0.5-0.7MPa 压缩空气耗量：5.4 m3/min5、袋收尘的工作顺序1934和2934主收尘：1、4、7、2、5、8、3、6、9、10、13、16、11、14、12、153934主收尘：1、4、7、2、5、8、3、6、9、12、15、10、13、16、11、144934主收尘：1、4、7、2、5、8、3、6、9、10、11、12、13、14、15、16四台磨尾收尘：1、4、7、2、5、8、3、6、9提升阀间隔工作的作用是：当A室清灰后，滤袋上附着的粉尘被振下，A滤袋通风效果较好，这时紧邻A室的B室滤袋进行清灰，清下的粉尘会被刚清过灰的A室滤袋重新收集，收尘的通风不能得到有效的改善，而间隔工作就有效的解决了该问题。
DM4320型低压脉冲袋式除尘器说明书编制：审核：审定：单位电话：xxxxxxxxxxx xxxxxxx目录1、设备技术性能-----------------------------------------------12、结构和工作原理--------------------------------------------13、设备安装-----------------------------------------------------54、试运转--------------------------------------------------------115、操作维护和检修--------------------------------------------136、润滑项目表--------------------------------------------------167、易损件表-----------------------------------------------------168、电气接线图和电控-----------------------------------------161、设备技术性能名称：低压脉冲袋式除尘器型号和规格： DM4320型适用烟气：用于生物质燃烧锅炉烟气处理烟气量： 280000m/h3正常烟气温度：<200℃最高允许烟气温度：200℃入口含尘浓度： <70g/m3出口含尘浓度： <50mg/Nm3允许操作压力： <-5000Pa收尘器阻力： <1500 Pa漏风率： <3%过滤风速： <1.08m/min压缩空气量： <3Nm3/min压缩空气压力： 0.25—0.4Pa2、结构和工作原理2.1结构整机外型尺寸：（长×宽×高）21×8.84×17.5m室数： 10个袋数/室： 144条/室滤袋总数： 1440条袋笼规格：φ155mm×5900mm滤袋规格：φ160mm×6000mm材质：MLS-9800拒水防油美莱斯复合针刺过滤毡质量：≥850g/m2滤袋总面积：4320 m2袋收尘器：由过滤室、净气室、阀箱、灰斗、旁路阀、过滤装置、喷吹和压缩空气管路系统、楼梯平台等部分组成。

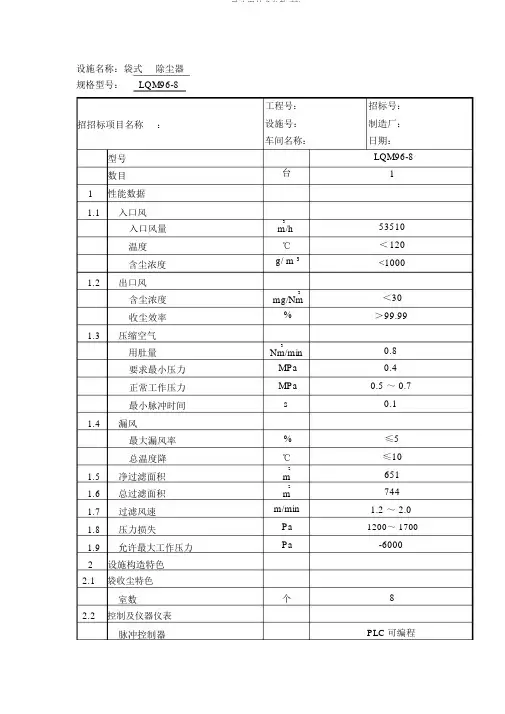

设施名称：袋式除尘器规格型号：LQM96-8招招标项目名称：型号数目1性能数据1.1 入口风入口风量温度含尘浓度1.2 出口风含尘浓度收尘效率1.3 压缩空气用肚量要求最小压力正常工作压力最小脉冲时间1.4 漏风最大漏风率总温度降1.5 净过滤面积1.6 总过滤面积1.7 过滤风速1.8 压力损失1.9 允许最大工作压力2设施构造特色2.1袋收尘特色室数2.2控制及仪器仪表脉冲控制器工程号：设施号：车间名称：台3m/h℃g/ m 33mg/Nm%3Nm/minMPaMPas%℃2m2mm/minPaPa个招标号：制造厂：日期：LQM96-8153510＜120<1000＜30＞99.990.80.40.5 ～ 0.70.1≤5≤106517441.2 ～2.01200～ 1700-60008PLC 可编程压缩空气压力表有/ 无有 , 在气源三联件上型号″G1压力表有/ 无有型号Y-100量程MPa 0～1.6脉冲阀型号直角式规格″ 2 1/2数目个8电压V 220测温仪表无流量表无提高阀气缸型号SC系列规格QGB80×240数目个8电压V 220阀板mm φ 5502.3 电器范围电控柜台 1接地业主自备低压电缆业主自备加热器无照明业主自备2.4 协助设施压缩空气截断阀无（高压气源配）压缩空气旁路阀无压缩空气缓冲系统有压缩空气管路有（设施自带储气罐到设施本体）2.5 储气罐个 1型号φ 500×1200容积30.25 m2.6 滤袋数目条768滤袋形式圆形滤滤袋材质500g/m2涤纶针刺毡滤袋直径φ130滤袋长度mm 2450每个室的脉冲阀数目只 1单个脉冲阀喷吹的袋数条96 2.7 滤袋框架滤袋框架材质8根筋，镀锌钢丝袋子的数目 / 室条/ 室96数目根7682.8 输灰设施螺旋输送机台 1 规格LS315×8700减速电机型号XWD-5减速电机功率kw 5.52.9 卸灰锁风阀卸料器数目只 1型号YJD-AX-16规格mm 300× 300电机功率kw 1.5下料量323 m/h3 收尘器构造3.1 壳体材质Q235A厚度 4最大工作压力Pa -6000检修门163.2 灰斗形式锥形数目/室1/8资料Q235A厚度mm 43.3 支撑构造总高mm 3890 3.4 围护栏杆、楼梯套 13.5 雨棚业主自备3.6 压缩空气管路材质Q235A厚度mm 3.75最大压力MPa 2.53.7 保温业主自备保温面积2135 m材质岩棉厚度mm 1003.8 出口通道材质Q235A厚度mm 4工作压力KPa -64 设施重量总重Kg 170705 整机外形尺寸mm 9760× 3276× 8270供货范围：前后以出入口风口法兰为界、下部以灰斗锁风阀出口法兰为界的所有设施及配套件、爬梯（包含电控柜）。
具体参数如下：
设备名称：气箱脉冲袋式除尘器
数量：1台
1性能参数
处理风量m3/h 45000
过滤面积㎡864
净过滤风速m/min ＜1.0
入口含尘浓度g/Nm3＜1000
出口含尘浓度mg/Nm3＜50
入口气体温度℃＜260
压缩空气供气压力MPa 0.5～0.7
清灰用压缩空气耗气量m3/min 2.0
设备运行阻力Pa 1500～1700
设备承受负压Pa 6000
清灰方式分室高压脉冲清灰2供货范围
滤袋条864
规格Φ130×2450mm
材质PPS+玻纤混纺
滤袋重量kg/m20.55
袋笼只864
规格Φ125×2430mm
材质有机硅
脉冲阀个9
规格 2.5”
电磁阀电压AC220V
提升阀气缸个9
规格QGA80×200MF1 电磁阀AC220V
储气罐只 1
规格Φ600×900mm
承受负压MPa 0.8
气源三联件只 1
型号规格398-G1/2”
旁路提升阀只
型号规格Φ125
温度传感器只 1
PLC程序清灰控制柜只 1
元件PLC
电压220V
星型卸灰阀套 3
规格300×300mm
设备主体台 1
材质Q235A
厚度mm 4～5
箱体套 1
灰斗套 3
支架套 1
长X宽X高mm 10980X3150X8189 压气管路套 1
栏杆、爬梯套 1。
DMC型袋收尘器说明书西安天域净化设备有限公司一，概述DMC型袋式收尘器是结合国内其他同类产品特点而开发出的最新型的单机脉冲袋式收尘器，具有九十年代先进水平。
适应于建材、冶金、电力、化工、机械制造等行业的胶带输送机、螺旋输送机、拉链输送机、空气输送斜槽、板式输送机、提升机等输送设备卸料点和库顶、库底破碎、包装等扬尘点收尘。
DMC型袋式收尘器采用压缩空气脉冲清灰。
清灰的气源压力为0.5-0.7MPa之间。
滤袋规格为φ130x2000, 滤袋的材质一般选涤纶针刺毡，允许处理的废气温度为120℃。
当处理常温气体时不需要保温层，如处理湿度大，温度高和较粘的粉尘废气时，外壳应敷设保温层，并选用适应温度的滤袋材质。
若处理易爆含尘气体，则需增加防爆阀，并采用防静电滤袋。
本系列袋收尘器如用于库顶，选用不带灰斗型。
型号规格表示方法D M C XX--YY（I）或（II）D：单机袋除尘器MC：脉冲式XX：滤袋数量YY：过滤面积（I）：不带灰斗和支腿（II）带灰斗和支腿二，规格和技术性能本系列袋式收尘器处理风量为：1500m3/h，2000m3/h，3000m3/h，4000 m3/h，5000 m3/h，6000 m3/h，7000m3/h，8000m3/h，9000m3/h，10000m3/h，共10种规格。
三，结构特点和工作原理1.结构特点本系列袋式收尘器是采用外滤式滤袋，利用压缩空气脉冲清灰。
滤袋骨架采用特殊结构，检修和换袋均在收尘器顶部进行，收尘器顶部只需2m的检修空间。
克服了侧面人孔门漏风，底部换袋粉尘污染和换袋困难的缺点。
本系列袋式收尘器每一种有两种形式，（I）型为不带灰斗型，废气直接从下部的法兰处进入，（II）型为带灰斗和支腿型（支腿长度可按工艺要求任意改变），废气进口设置在灰斗上，进气口的位置可根据工艺要求，设置在灰斗四周中心线上的任意方向。
2，工作原理本系列收尘器由壳体、灰斗、滤袋装置和脉冲清灰系统等部分组成，当含尘烟气由进风口进入灰斗后（带灰斗型），首先碰上进气管端部的挡板，然后气流折而向上由于惯性碰撞，气流速度突然变慢，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘作用，气流继续向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气流进入滤袋室上部的清洁室，通过排风机排出机外，达到收尘目的。
FGM系列气箱脉冲袋除尘器产品说明书合肥水泥研究设计院环保工程公司合肥中亚环保科技有限公司二零一四年四月目录引言 (3)一、安全 (4)二、性能特点及选用说明 (7)三、基本结构及工作原理 (8)四、气箱脉冲袋式除尘器的工作原理 (10)五、安装与调试 (11)六、保温 (15)七、维护、检修 (17)八、定货须知 (19)引言尊敬的用户：感谢您选用我公司生产的除尘产品，我公司为客户专业设计制造各种除尘器，为使我们的设备更好地发挥其卓越性能，为贵公司生产服务，请您在操作使用前仔细阅读产品说明书；遵守安全注意事项，严格按照规范设置技术参数。
操作使用设备中有什么问题，请及时与我们联系，我们将竭诚为您服务。
请妥善保管各种说明书和相关技术资料，以备随时查阅。
合肥水泥研究设计院（HCRDI）是中国建筑材料集团有限公司下属的国有重点科研设计单位，地处：中国安徽省合肥市。
合肥中亚环保科技有限公司(HCEPI)是合肥水泥研究设计院的控股公司，是合肥水泥研究设计院环保工程公司的对外经营单位。
合肥水泥研究设计院环保工程公司（原合肥水泥研究设计院环保所）成立于1978年，是建材行业最早专门从事环境保护大气污染治理研究的单位。
合肥中亚环保科技有限公司与合肥水泥研究设计院环保工程公司是两块牌子，一套人马。
在历时30年的发展过程中，经历了除尘产品的研发、设计和生产等不断自我发展的历程。
目前正致力于固体废弃物的处理、除尘系统的设计与改造、袋电除尘器的增效改造等节能减排等研发和应用工作；科研成果和产品的应用领域也从本行业逐步拓展并成功应用到冶金、电力、化工、煤炭、机械等行业。
其产品技术普遍受到用户的赞誉，在国内外环保行业具有很高的知名度。
合肥水泥研究设计院已获得由中国建设部颁发的“环境污染防治专项工程设计”甲级资格证书，可以提供环保工程设计、环保设备制造、安装、调试以及技术培训等等。
联系电话：*************传真：*************邮箱：hb/*************网页： FGM脉冲喷吹袋除尘器是合肥水泥研究设计院环保设备厂制造的主要产品之一，用于各种应用和最终用户。
PPC系列气箱脉冲袋收尘器性能参数表说明：1、表中处理风量仅列到300000 M3/H，如需300000 M3/H以上处理风量的收尘器，可以与我公司技术部联系。
2、敬告客户由于产品更新换代可能发生产品的外形及产品的技术指标升级，恕不一一通告。
详情望与我公司技术部保持联系，有利于您的选型及性价比。
12、敬告客户由于产品更新换代可能发生产品的外形及产品的技术指标升级，恕不一一通告。
详情望与我公司技术部保持联系，有利于您的选型及性价比。
22、敬告客户由于产品更新换代可能发生产品的外形及产品的技术指标升级，恕不一一通告。
详情望与我公司技术部保持联系，有利于您的选型及性价比。
第二章化学物质及其变化3一．物质的分类1．分类是学习和研究化学物质及其变化的一种常用的基本方法，它不仅可以使有关化学物质及其变化的知识系统化，还可以通过分门别类的研究，了解物质及其变化的规律。
分类要有一定的标准，根据不同的标准可以对化学物质及其变化进行不同的分类。
交叉分类和树状分类是常用的分类方法。
2．分散系及其分类把一种（或多种）物质分散在另一种（或多种）物质中所得到的体系，叫分散系。
被分散的物质称作分散质（可以是气体、液体、固体），起容纳分散质作用的物质称作分散剂（可以是气体、液体、固体）。
二．物质的化学变化1．物质之间可以发生各种各样的化学变化，依据一定的标准可以对化学变化进行分类。
⑴根据反应物和生成物的类别以及反应前后物质种类的多少可以分为：A．化合反应（A + B = AB） B．分解反应（AB = A + B）C．置换反应（A + BC = AC + B） D．复分解反应（AB + CD = AD + CB）。
⑵根据反应中是否有离子参加可将反应分为：A．离子反应：有离子参加的一类反应。
主要包括复分解反应和有离子参加的氧化还原反应。
B．分子反应（非离子反应）。
⑶根据反应中是否有电子转移可将反应分为：A．氧化还原反应：反应中有电子转移（得失或偏移）的反应。
目录一、产品简介 2二、工作原理 2三、性能特点 2四、型号说明 3五、选型参数及选型原则 3六、技术性能表 3七、供货范围 5八、售后服务承诺 5九、设备外形及基础图 5FDD型脉喷单机袋式收尘器一、FDD型系列脉喷袋式收尘器是合肥丰德科技有限公司在消化吸收国内外同类产品最新技术的基础上研制开发的新一代高效环保型袋式收尘器。
该设备采用高压大流量脉冲阀和逐条滤袋反吹风清灰技术，清灰动能大、除尘效率高。
整体设备体积小，结构简单紧凑，安装维护方便，广泛应用于建材、冶金、化工、矿二、FDD型脉喷单机袋式收尘器采用负压操作、外滤形式、高压大流量脉冲加文氏管诱导式反吹风清灰。
⑴除尘含尘气体通过进气口进入灰斗、滤袋室，经滤袋除尘后通过净气室、排气口，由风机排出。
滤袋外的积尘经脉喷清灰落入灰斗。
⑵清灰本设备采用高压大流量脉冲反吹风清灰，通过对逐条滤袋内部吹入大流量脉动气流，既可将滤袋外附着粉尘抖落，又可由里向外吹透滤袋，清灰效率高，清三、⑴采用高压大流量脉冲阀加文氏管诱导式反吹风逐条滤袋清灰技术，清灰动能大，除尘效率高达99.9％。
⑵清灰控制方式分为定时、定阻两种：定时控制是根据设备在实际运行工况下，达到设计阻力所需时间来确定清灰周期的各项时间参数，实现周期性自动轮流清灰、卸灰。
定阻控制是根据事先设定的收尘器阻力来控制轮流清灰、卸灰等动作。
⑶清灰操作方式具有微机处理自动控制、手动操作两种功能：计算机系统自动控制是根据定时控制或定压控制的设定参数，由计算机系统进行自动清灰控制，并可通过计算机进行参数的修订。
手动操作（通常在调试时使用）是操作人员根据设备在实际工况下正常运行四F：法兰式连接H：带灰斗和卸灰阀滤袋数量（条）脉喷单机袋式收尘器丰德科技⑴用户或设计单位可参照技术性能表及安装尺寸附图进行设计选型，并明确控制方式，是否有保温要求。
⑵滤料材质按具体工况选定,也可根据用户需要配置不同滤料。
为了防止结露，正常运行温度应高于过滤气体的露点温度10℃以上，反之则应采取保温措施。
袋收尘器性能参数表
PPC系列气箱脉冲袋收尘器性能参数表
说明：1、表中处理风量仅列到300000 M3/H，如需300000 M3/H以上处理风量的收尘器，可以与我公司技术部联系。
2、敬告客户由于产品更新换代可能发生产品的外形及产品的技术指标升级，恕不一一通告。
详情望与我公司技术部保持联系，
有利于您的选型及性价比。
