CPU的逻辑结构与原理

CPU结构详解范文CPU（中央处理器）是计算机的核心部件之一，也是控制和执行计算机指令的关键部分。

下面将对CPU的结构进行详细的解释。

CPU的结构可分为五个主要部分：运算器（ALU）、控制器、寄存器组、数据通路和系统总线。

1. 运算器（ALU）：运算器是CPU中负责执行算术和逻辑运算的部分。

它包含各种电子电路，用于执行加法、减法、乘法、或运算、与运算等运算操作。

运算器还包括累加器（accumulator），用于存储运算结果。

2. 控制器：控制器负责控制计算机的操作和指令的执行顺序。

它通过解码指令并产生相应的控制信号来实现对CPU内部电路的控制。

控制器还包括程序计数器（program counter），用于存储当前执行的指令地址。

3. 寄存器组：寄存器组是一组特殊的存储器单元，用于高速存储数据和地址。

它们位于CPU内部，用于保存当前指令、操作数和中间结果。

常见的寄存器包括累加器、指令寄存器（instruction register）、存储地址寄存器（mar）、存储器缓冲寄存器（mdr）等等。

4.数据通路：数据通路是计算机内部各个部件之间传递数据的路径。

它由各种电子电路和线路组成，用于传输运算器、寄存器和内存之间的数据和控制信号。

数据通路中还包括数据选择器、多路器、解码器等电路，用于实现不同的数据传输部件。

5.系统总线：系统总线是CPU和计算机内其他部件之间传递数据和控制信号的通道。

总线可分为数据总线、地址总线和控制总线三个部分。

数据总线用于传输数据，地址总线用于传输内存或外设的地址，控制总线用于传输各种控制信息。

总体来说，CPU的工作原理是通过不同部件之间的协作来完成各种计算和指令执行任务。

当计算机执行一条指令时，控制器首先从内存中读取指令，并解码成相应的控制信号。

接下来，控制信号通过数据通路传递给运算器和寄存器组，运算器执行相应的算术或逻辑运算，寄存器组保存运算结果和中间数据。

最后，数据和控制信号通过系统总线传递给内存或外设。

cpu组成与机器指令执行实验实验报告CPU组成与机器指令执行实验实验报告一、引言计算机是现代社会不可或缺的工具，而中央处理器（CPU）则是计算机的核心组成部分。

理解CPU的组成和机器指令的执行过程对于深入理解计算机的工作原理至关重要。

本实验旨在通过搭建一个简单的CPU模型，探究CPU的组成结构和机器指令的执行过程。

二、实验原理1. CPU的组成结构CPU主要由运算器、控制器和寄存器组成。

运算器负责进行各种算术和逻辑运算，控制器则负责指挥各个部件的工作，寄存器用于存储数据和指令。

2. 机器指令的执行过程机器指令的执行包括取指令、译码、执行和访存四个阶段。

取指令阶段从内存中读取指令，译码阶段将指令翻译成对应的操作，执行阶段进行运算或逻辑操作，访存阶段用于读取或写入数据。

三、实验过程1. 搭建CPU模型根据实验要求，我们搭建了一个简单的CPU模型，包括运算器、控制器和寄存器。

通过将这些部件连接起来，我们可以模拟CPU的工作过程。

2. 编写指令为了测试CPU的功能，我们编写了一些简单的指令，包括加法、减法和逻辑运算等。

这些指令将被存储在内存中，CPU在执行过程中会逐条读取并执行。

3. 执行指令我们按照预定的顺序执行指令，观察CPU的工作状态和输出结果。

通过这个过程，我们可以更好地理解指令的执行过程和CPU的工作原理。

四、实验结果在实验过程中，我们成功搭建了一个简单的CPU模型，并编写了一些指令进行测试。

通过执行这些指令，我们观察到CPU按照预期工作，并得到了正确的输出结果。

五、实验分析通过本次实验，我们深入了解了CPU的组成结构和机器指令的执行过程。

我们发现，CPU的运算器、控制器和寄存器相互配合，完成了复杂的运算和逻辑操作。

同时，我们也注意到指令的执行过程需要经过多个阶段，每个阶段都起到了重要的作用。

六、实验总结本次实验让我们对CPU的组成与机器指令的执行有了更深入的理解。

通过搭建CPU模型并执行指令，我们亲身体验了CPU的工作过程，加深了对计算机原理的理解。

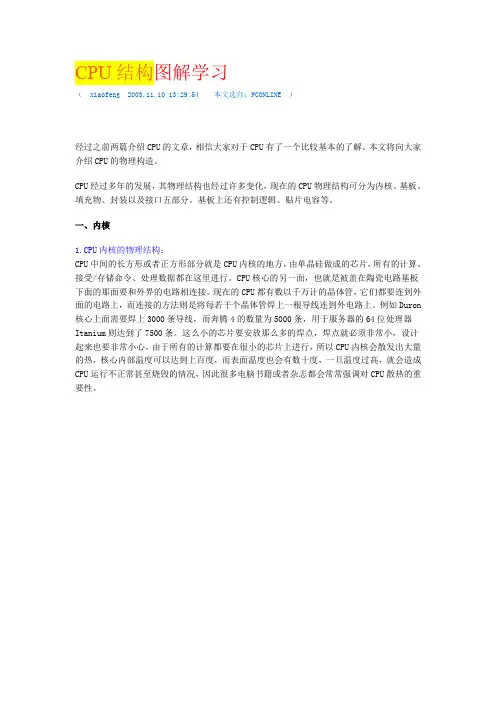

CPU结构图解学习（xiaofeng 2003.11.10 13:29:54 本文选自：PCONLINE ）经过之前两篇介绍CPU的文章，相信大家对于CPU有了一个比较基本的了解。

本文将向大家介绍CPU的物理构造。

CPU经过多年的发展，其物理结构也经过许多变化，现在的CPU物理结构可分为内核、基板、填充物、封装以及接口五部分。

基板上还有控制逻辑、贴片电容等。

一、内核1.CPU内核的物理结构：CPU中间的长方形或者正方形部分就是CPU内核的地方，由单晶硅做成的芯片，所有的计算、接受/存储命令、处理数据都在这里进行。

CPU核心的另一面，也就是被盖在陶瓷电路基板下面的那面要和外界的电路相连接。

现在的CPU都有数以千万计的晶体管，它们都要连到外面的电路上，而连接的方法则是将每若干个晶体管焊上一根导线连到外电路上。

例如Duron 核心上面需要焊上3000条导线，而奔腾4的数量为5000条，用于服务器的64位处理器Itanium则达到了7500条。

这么小的芯片要安放那么多的焊点，焊点就必须非常小，设计起来也要非常小心。

由于所有的计算都要在很小的芯片上进行，所以CPU内核会散发出大量的热，核心内部温度可以达到上百度，而表面温度也会有数十度，一旦温度过高，就会造成CPU运行不正常甚至烧毁的情况，因此很多电脑书籍或者杂志都会常常强调对CPU散热的重要性。

CPU内核的内部结构就更为复杂了，CPU的基本运算操作有三种：读取数据、对数据进行处理、然后把数据写回到存储器上。

对于由最简单的信息构成的数据，CPU只需要四个部分来实现它对数据的操作：指令、指令指示器、寄存器、算术逻辑单元，此外，CPU还包括一些协助基本单元完成工作的附加单元等。

当前页面位置：主页：大众IT：硬件：经验共享:文章CPU结构图解学习（xiaofeng 2003.11.10 13:29:54 本文选自：PCONLINE ）2.CPU内核的发展：随着CPU技术的不断发展，IC设计技术也越来越先进。

cpu什么原理
CPU，即中央处理器，是计算机中的核心部件，负责执行指令、控制数据流动和进行算术逻辑运算等任务。

它是计算机内部的“大脑”，与其他硬件设备协同工作，保证计算机的正常运行。

CPU的工作原理可以分为指令和数据的处理以及控制单元的
工作。

首先，CPU从内存中获取指令，并按照指令的要求操
作数据。

指令包括数据传输、运算和控制等操作。

通过运算单元完成算术和逻辑操作，将运算结果储存或传递给其他部件。

控制单元则负责指挥和协调整个CPU的工作，包括指令的解码、时序控制和控制信号的发出。

除了核心工作原理外，CPU还有一些关键技术，如流水线技
术和分支预测技术。

流水线技术将指令处理过程分解为多个阶段，各阶段同时进行，以提高CPU的处理效率。

分支预测技
术则用于解决分支指令（如if-else判断）对流水线造成的延迟问题，通过预测分支结果来提前进行后续操作。

此外，现代CPU还采用了超线程和多核技术。

超线程技术通
过模拟并行执行多个线程，增加了CPU的处理能力。

而多核
技术实现了将多个CPU集成到一个芯片上，每个核心能够独
立执行指令，提高了系统的整体性能。

总的来说，CPU通过指令和数据的处理以及控制单元的工作，负责执行计算机的指令和算术逻辑运算等任务。

通过流水线、分支预测、超线程和多核技术等不断提升其性能，以适应日益增长的计算需求。

cpu功能原理一、引言CPU（中央处理器）是计算机系统里面的重要组成部分之一，是一款电子电路的集合体，用于计算机程序的执行。

在计算机体系结构中，只有 CPU 才能够执行机器指令，计算机系统的整个性能很大程度上也取决于 CPU 的质量和性能。

二、CPU 的组成结构CPU 有多个组成部分，包括三个主要部分，分别是控制器、运算器和存储器。

1.控制器控制器是 CPU 的指挥系统，由指令寄存器、程序计数器、指令译码器等组成。

当计算机在运行过程中，每一条指令都需要由控制器来解析后才能执行。

控制器能够控制程序的流程，向各个部件发出操作指令，保证各个部件能够有效地协同工作。

2.运算器运算器是 CPU 里面的计算器，用于完成通用的算术和逻辑运算。

运算器通常包括逻辑运算单元、算术运算单元和数据寄存器等。

这些单元之间的互联通过运算器内部的总线实现，数据的输入主要由存储器消息通道传输。

运算器接收来自存储器中的数据和指令，并且执行所有的算术、逻辑和比较操作，通过总线把计算结果传入内存或输出端口。

3.存储器存储器是指用于存放数据的装置，包括内部高速缓存、RAM、ROM、硬盘等。

存储器也是计算机系统中的核心部件之一，用于存储程序、数据和中间结果。

存储器一般被分为几个层次，从最近到最远包括寄存器、缓存、内存、硬盘等。

嵌入在 CPU 中的高速缓存是存储器的一种，其容量较小，但访问速度比主存储器要快。

三、CPU 的工作原理CPU 的工作流程一般分为以下几个主要的步骤：1.获取指令CPU 从存储单元中读取下一步指令，并将其保存到指令寄存器中。

2.解码指令CPU 解码指令，将其转换成内部操作码，然后执行相应的操作。

3.执行指令CPU 执行指令，将操作数分别从存储单元中加载到寄存器中并进行运算。

4.存储结果CPU 将运算的结果存储回内存中。

需要注意的是，在执行指令的过程中，CPU 会读取并解释指令所需要的所有数据，并且在执行完指令后将结果保存到一个特殊的数据寄存器中以备后用。

微型计算机的基本结构第一篇：微型计算机的基本结构概述微型计算机（Personal Computer，简称PC）是一种广泛应用于个人日常工作和娱乐等方面的计算机，其基本结构由五个部分构成，分别是中央处理器（Central Processing Unit，简称CPU）、存储器、输入设备、输出设备和系统总线。

1. 中央处理器中央处理器是微型计算机最核心的部分，它是负责处理各种指令和数据的大脑。

CPU的性能直接影响着计算机的整体运行速度，因此在选择CPU时需要根据自己的需求选购合适的型号。

CPU主要由控制器和算术逻辑单元组成，其中控制器负责指导CPU完成各种操作，而算术逻辑单元则负责实现各种算术和逻辑运算。

除此之外，CPU还包括寄存器和高速缓存，它们的作用是缓存一些频繁使用的指令和数据，以提高CPU的运行效率。

2. 存储器存储器是微型计算机中用于存储数据和指令的部分，包括随机存储器（Random Access Memory，简称RAM）和只读存储器（Read-Only Memory，简称ROM）。

RAM是计算机中最常见的存储器，它可以被操作系统和应用程序用来存储临时数据和程序代码。

RAM的容量通常按照兆字节（Megabyte，简称MB）或者千字节（Kilobyte，简称KB）来计算，容量越大，能够同时存储的数据和程序代码就越多。

ROM是一类只能读取，不能写入的存储器，其中记录了一些固定的程序代码和数据。

ROM中的程序和数据不会被操作系统和应用程序改变，因此可以保证系统的稳定性和安全性。

3. 输入设备输入设备是用来输入数据和指令到计算机中的设备，常用的输入设备有键盘、鼠标、扫描仪等。

键盘是计算机最常见的输入设备，可以输入各种文字和命令；而鼠标则可以通过移动鼠标指针来控制计算机的操作。

4. 输出设备输出设备是用来将计算机处理的结果显示给用户的设备，常用的输出设备有显示器、打印机、音响等。

其中显示器可以显示计算机处理的图像和文字，而打印机则可以将计算机处理的结果打印出来。

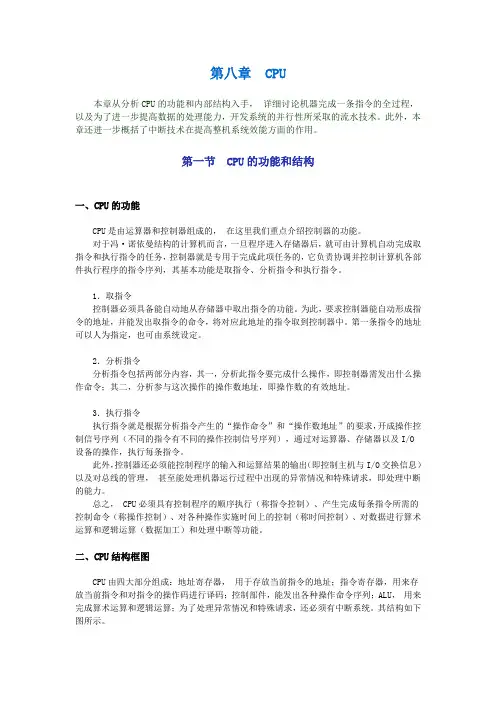

第八章CPU本章从分析CPU的功能和内部结构入手，详细讨论机器完成一条指令的全过程，以及为了进一步提高数据的处理能力，开发系统的并行性所采取的流水技术。

此外，本章还进一步概括了中断技术在提高整机系统效能方面的作用。

第一节CPU的功能和结构一、CPU的功能CPU是由运算器和控制器组成的，在这里我们重点介绍控制器的功能。

对于冯·诺依曼结构的计算机而言，一旦程序进入存储器后，就可由计算机自动完成取指令和执行指令的任务，控制器就是专用于完成此项任务的，它负责协调并控制计算机各部件执行程序的指令序列，其基本功能是取指令、分析指令和执行指令。

1．取指令控制器必须具备能自动地从存储器中取出指令的功能。

为此，要求控制器能自动形成指令的地址，并能发出取指令的命令，将对应此地址的指令取到控制器中。

第一条指令的地址可以人为指定，也可由系统设定。

2．分析指令分析指令包括两部分内容，其一，分析此指令要完成什么操作，即控制器需发出什么操作命令；其二，分析参与这次操作的操作数地址，即操作数的有效地址。

3．执行指令执行指令就是根据分析指令产生的“操作命令”和“操作数地址”的要求，开成操作控制信号序列（不同的指令有不同的操作控制信号序列），通过对运算器、存储器以及I/O设备的操作，执行每条指令。

此外，控制器还必须能控制程序的输入和运算结果的输出（即控制主机与I/O交换信息）以及对总线的管理，甚至能处理机器运行过程中出现的异常情况和特殊请求，即处理中断的能力。

总之， CPU必须具有控制程序的顺序执行（称指令控制）、产生完成每条指令所需的控制命令（称操作控制）、对各种操作实施时间上的控制（称时间控制）、对数据进行算术运算和逻辑运算（数据加工）和处理中断等功能。

二、CPU结构框图CPU由四大部分组成：地址寄存器，用于存放当前指令的地址；指令寄存器，用来存放当前指令和对指令的操作码进行译码；控制部件，能发出各种操作命令序列；ALU，用来完成算术运算和逻辑运算；为了处理异常情况和特殊请求，还必须有中断系统。
