钢管扣件式脚手架施工专项施工方案一、项目背景与目标1.1项目背景1.2项目目标搭建钢管扣件式脚手架，确保施工人员的安全，提高施工效率，保证项目的顺利进行。
二、施工准备工作2.1技术准备了解现场施工要求，掌握钢管扣件式脚手架的搭建原理和操作规程，熟悉相关施工标准和规范。
2.2材料准备采购符合国家标准的钢管、扣件等材料，确保材料质量合格，数量足够。
2.3设备准备准备搭建脚手架所需的施工设备，如吊篮、吊装机械等。
2.4人员准备组织施工人员进行相关培训，确保其具备搭建脚手架的技能和知识。
三、施工步骤及要点3.1确定搭建位置根据现场实际情况和施工要求，确定脚手架的搭建位置，包括高度、长度和宽度。
3.2搭建主体结构根据设计要求和搭建位置，首先搭建脚手架的主体结构，包括建立竖杆、安装横杆、设置立杆和水平杆等。
3.3确保扣件连接牢固在搭建过程中，要注意扣件的连接牢固，确保脚手架的稳定性和承载能力。
3.4设置斜撑和斜拉杆根据需要设置斜撑和斜拉杆，增加脚手架的稳定性，防止倾倒和坍塌的发生。
3.5安装脚手架作业平台在主体结构搭建完成后，安装脚手架作业平台，确保平台的稳定和安全。
四、施工安全措施4.1组织人员佩戴个人防护装备，如安全帽、防护眼镜、防滑鞋等。
4.2确保施工人员具备相关技能和防护意识，不得违章违规操作。
4.3采用稳定可靠的设备和工具，如有吊装作业，要使用专业吊装机械。
4.4针对天气条件和现场环境的变化，及时采取相应的安全措施。
4.5定期检查脚手架的稳固性和安全性，如有问题及时进行维护和修整。
五、施工流程控制5.1施工前期准备工作：组织人员进行培训、采购材料、准备设备等。
5.2施工现场布置：根据现场要求，确定搭建位置，布置施工场地。
5.3施工脚手架主体搭建：根据设计要求和安全规范，进行脚手架主体搭建。
5.4施工脚手架平台安装：搭建主体结构完成后，安装脚手架作业平台。
5.5施工安全检查：定期检查脚手架的稳固性和安全性，确保施工人员的安全。
钢管脚手架工程安全专项施工方案一、编制依据本脚手架安全专项施工方案主要参考以下规范和标准：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中国建筑工业出版社；《钢结构设计规范》（GB50017—2003）中国建筑工业出版社；《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑地基基础设计规范》 (GB50007—2002) 中国建筑工业出版社; 《建筑施工安全检查标准》（JGJ59-99) 中国建筑工业出版社；一、工程概况工程名称:建设单位：施工单位:监理单位：结构类型：框剪建筑面积：200000㎡建筑层数：17 、18 、24层本工程位于本工程标准层层高均为2.8m室内外高差为0。
45m；总高度77M二、搭设方法根据该工程建筑造型特点，脚手架为落地架和悬挑架.1至5层搭设落地式脚手架，6层以上为悬挑架搭设高度为20米,共12步架。
三、施工准备1、单位工程负责人应按“建筑施工扣件式钢管脚手架安全技术规范（JGJ130—2001）”和方案中有关脚手架的要求向搭设专业操作人员及使用人员进行技术交底。
2、对搭设脚手架所用钢管，扣件,脚手板等进行检查验收，不合格产品不得使用。
3、施工单位应做好外架基础的处理工作。
四、材料的选用与材质的要求1、钢管脚手架钢管选用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢规定.脚手架钢管尺寸选用ф48×3.5钢管, 但考虑到市场材料供应与钢管的锈蚀程度，计算时可按48×3。
0，以确保安全.表面锈蚀深度Δ≤0。
5mm;钢管弯曲变形Δ≤0.5mm；立杆长度在3＜Δ≤4m时钢管变曲弯形Δ≤12mm,在4m＜Δ≤6。
5时钢管弯曲变形Δ≤20mm；用作水平，斜杆的钢管弯形Δ≤30mm。
脚手架施专项施工方案(最新3篇)脚手架施专项施工方案篇一一、脚手架的布置脚手架从一层楼面开始搭设。
立柱间距按1.6m排列，单柱到顶，柱间加钢管作辅柱，排距0.8m，步距2m，步距间加钢管作为栏杆。
二、外脚手架搭设立柱构造柱：立柱各接头务必采用对接扣件对接。
柱上的对接扣应交错布置，两相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。
立柱顶端应高出建筑物檐口上皮高度 1.5m。
每根主柱均设置砼地面上，离地面50-100mm用钢管锁脚。
脚手架务必设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底下皮不大于200m 处的立柱上。
横向扫地杆应采直角扣件固定在紧靠纵向扫地杆下方的立柱上。
纵向水平杆构造要求：1、从向水平杆地设置在横向水平杆之上，并以直角扣件扣紧在横向水平上杆上。
2、纵向水平赶的长度一般不宜小于3跨，并不小于6米。
3、纵向水平宜采用对接扣件连接，对接应符号以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应下于500mm，并应避免设在纵向水平杆的跨中。
（1）、横向水平杆构造要求：双排架的横向水平杆端应采用直角扣件固定在立柱上，靠墙一侧的外伸长度不应大于350m。
（2）、水平附着及卸荷1、脚手架水平拉杆采用ф16钢筋在每个一层的外梁边预埋，每3m设一道，水平拉杆每隔一个钢管顶墙杆。
各层同样做法。
2、水平拉杆要与立柱拉结牢固，顶墙杆要与立柱垂直。
拉结后不得随意拆除。
脚手架的卸荷办法，在楼面预埋ф16钢筋环用直径12－16mm钢缆在两头挂好，用花蓝螺栓收紧，锁好。
每五层卸荷点水平间距为下横杆间距。
（3）、支撑双排脚手架应设剪刀撑，剪刀撑的设置应符号下列要求：1、每道剪刀撑跨越立柱的跟数在宜5－7根之间。
每道剪刀撑不应小于4跨，且不少于6m。
斜杆与地面倾角宜在45－46跟之间。
2、在外侧立面整长度和高度上连接设置剪刀撑。
钢管脚手架施工方案《建筑施工门式钢管脚手架安全技术规范》jgj128—____3.0.4钢管应平直，平直度允许偏差为管长的1／500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤(硬弯，砸扁等)及严重锈蚀的钢管。
6.2.2上，下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。
6.2.4水平架设置应符合下列规定：1在脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置。
6.5.4连墙件应能承受拉力与压力，其承载力标准值不应小于10kn；连墙件与门架、建筑物的连接也应具有相应的连接强度。
6.8.1搭设脚手架的场地必须平整坚实，并作好排水，回填土地面必须分层回填，逐层夯实。
7.3.1搭设门架及配件应符合下列规定：4交叉支撑、水平架或脚手板应紧随门架的安装及时设置；5连接门架与配件的锁臂、搭钩必须处于锁住状态。
7.3.2加固杆、剪刀撑等加固件的搭设除应符合下列规定：1加固杆、剪刀撑必须与脚手架同步搭设。
7.3.3连墙件的搭设应符合下列规定：1连墙件的搭设必须随脚手架搭设同步进行，严禁滞后设置或搭设完毕后补做。
7.5.4脚手架的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求进行：4连墙件、通长水平杆和剪刀撑等，必须在脚手架拆卸到相关的门架时方可拆除；5工人必须站在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品；6拆除工作中，严禁使用榔头等硬物击打、撬挖，拆下的连接棒应放入袋内，锁臂应先传递至地面并放室内堆存。
8.0.1搭拆脚手架必须由专业架子工担任，并按现行国家标准《特种作业人员安全技术考核管理规则》(gb5036)考核合格，持证上岗。
上岗人员应定期进行体检，凡不适于高处作业者，不得上脚手架操作。
8.0.2搭拆脚手架时工人必须戴安全帽，系安全带，穿防滑鞋。
8.0.3操作层上施工荷载应符合设计要求，不得超载；不得在脚手架上集中堆放模板、钢筋等物件。
一、工程概况本工程位于XX市XX区，总建筑面积为XX平方米，主要包括主体结构、屋面、装饰装修等工程。
根据施工图纸及现场实际情况，为确保施工质量和安全，特制定本钢管架专项施工方案。
二、施工依据1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2. 《建筑施工高处作业安全技术规范》（JGJ80-2016）3. 《建筑施工安全检查标准》（JGJ59-99）4. 施工图纸及现场实际情况三、施工内容1. 钢管架搭设（1）材料要求：选用Q235-A级钢材，确保钢管无弯曲、锈蚀等缺陷，扣件表面光滑，无毛刺、裂纹等。
（2）搭设要求：按照施工图纸及规范要求，采用扣件式钢管脚手架进行搭设。
搭设过程中，严格控制立杆、横杆、斜撑的间距及连接质量。
（3）搭设顺序：先搭设基础，再搭设立杆、横杆、斜撑，最后进行封闭。
2. 钢管架拆除（1）拆除顺序：先拆除斜撑、横杆，再拆除立杆，最后拆除基础。
（2）拆除方法：采用机械或人工拆除，确保拆除过程中不发生安全事故。
四、施工措施1. 施工准备（1）组织施工人员学习相关规范、标准，提高安全意识。
（2）对施工人员进行技能培训，确保其掌握钢管架搭设、拆除的操作技能。
（3）对施工材料进行检验，确保材料质量符合要求。
2. 施工过程（1）严格按照施工图纸及规范要求进行搭设，确保钢管架的稳定性。
（2）搭设过程中，加强安全防护措施，防止高处坠落、物体打击等事故发生。
（3）对搭设好的钢管架进行检查，发现问题及时整改。
3. 拆除过程（1）严格按照拆除顺序进行，确保拆除过程中不发生安全事故。
（2）拆除过程中，加强对施工人员的安全教育，提高其安全意识。
（3）拆除后，对现场进行清理，确保施工环境整洁。
五、安全管理1. 成立安全防护领导小组，负责施工现场的安全管理工作。
2. 加强对施工人员的安全教育，提高其安全意识。
3. 定期对施工现场进行检查，发现问题及时整改。
4. 做好应急预案，确保在发生安全事故时能够迅速应对。
第一章概况1.1工程概况深圳游泳跳水馆工程檐高14.10m，采用双排钢管脚手架(局部挑架),详见附图1。
1.2施工条件1.2.1作业面回填土必须严格按照《基槽回填土施工方案》施工，分层夯实且每层至少夯三遍,夯填后进行环刀取样，密度不得小于95%，土的干容重不得低于1.66g/cm3。
为防止雨水或施工用水浸泡地基，造成架体下沉，对脚手架下部地面作如下处理：脚手架外500mm处设一400mm（上口）×300mm（深）的排水沟（下口300 mm），用红砖砌筑,纵向坡度为0.2%，最低点就近与现场临时排水网相连。
1.2.2料场安排钢管堆料场设在现场东北角，料场四周设2.0米高围护（二道水平杆）外侧满布绿色密目安全网。
料场西侧设一2米宽的门，门两侧各挂一标志牌，注明料场的管理制度、负责人、钢管维护保养等。
第二章施工总体安排2.1施工准备2.1.1施工手续及证件所有架子工必须具备《深圳市特种作业操作证》或《深圳市特种作业临时操作证》、《深圳市安全资格上岗证》（接受相应三级安全教育）及《暂住证》等准许施工证件。
2.1.2查看图纸与现场施工前仔细查阅图纸和现场，尤其是主附馆连接部分、看台部分、建筑外围及场地（包括基槽回填情况）异形部位，作到搭设脚手架前心中有数。
2.1.3进度安排每层楼板砼浇筑完毕，该层外围脚手架也搭设完毕；每层绑扎外围柱钢筋前，该层脚手架顶部与柱灯笼架连接部位作完；每层支设顶板外围梁底模前，该层脚手架顶部与梁模支撑架连接部位作完；每层支设顶板外围梁侧模前，该层脚手架顶部与梁骨架（顶板）连接部位作完。
以上每一步完成均包括竖网、水平兜网、马道等相应安全措施。
2.1.4管理人员及劳务人员培训、教育全体管理人员除每年参加年审及其教育外，每周一都参加经理部组织的教育。
架子工进场必须进行三级安全教育和相应考核；每周一参加经理部组织的教育。
2.2组织机构2.2.1成立脚手架工程维护小组：组长：副组长：成员：2.2.2组员职责杨三明：全面负责脚手架搭设与日常维护工作。
中国原子能科学研究院科技综合楼装修工程脚手架专项施工方案编制人:审核人：审批人：北京力天大成装饰工程有限公司目录一、工程概况：……………………………………………………。
.。
3二、编制依据：.......................................................。
(3)三、材料质量要求………………………………………………。
.。
.4四、脚手架的构造及搭设要求……………………………………。
.4五、满堂脚手架的强度验算............................................................。
...。
. (6)六、脚手架的搭设方法及注意事项 (11)七、脚手架的拆除…………………………………………………。
12八、脚手架的安全措施 (13)九、环保与文明施工...........................................................................。
(14)十、劳动力计划……………………………………………………。
15一、工程概况:本工程为中国原子能科学研究院科技综合楼装饰工程，门厅顶棚为氟碳喷涂哑光铝板、穿孔铝板吊顶,会议大堂为GRC板吊顶，顶部最大高度为约9.8m。
为便于装饰吊顶工程的施工，在门厅搭设约7m 高满堂红钢管脚手架作业层,学术报告厅搭设高度约 7m,搭设均按此方案施工。
满堂脚手架上不堆放材料，只要满足施工作业人员及零星材料的负荷即可，满堂脚手架的使用荷载不超过2.5KN/㎡.总建筑面积23280平方米，其中地上18948.6平方米,地下4331。
4平方米。
二、编制依据：1、本方案根据建筑施工扣件式钢管脚手架安全技术JGJ-130-2011及相关技术规范、技术资料编制.2、中国原子能科学研究院科技综合楼工程装饰装修工程施工图。
3、《建筑施工高处作业安全技术规范》JGJ80—914、《建筑地基基础设计规范》(GB 50007—2002)5、《建筑结构荷载规范》（GB 50009—2001)6、《钢结构设计规范》(GB 50017-2003）7、本工程施工组织设计三、材料质量要求A、钢管：钢管采用全部采用Φ48×3。
钢管脚手架专项施工方案钢管脚手架专项施工方案一、施工前的准备工作：1. 施工前，需要经过施工方案编制、办理施工许可、安全技术措施确定等程序。
2. 施工前需要对施工现场周边环境进行考察，如地基、土质、坡度等，确保施工安全。
3. 钢管脚手架的放置需要满足设计要求，确保承重能力、稳定性等指标。
4. 确保施工现场设施完备，如施工用电、安全警示标志等。
二、钢管脚手架的搭设工作：1. 按照设计方案，确定钢管脚手架的型号、规格等。
2. 根据设计要求，选择合适的基础支撑地基。
3. 进行脚手架支架的立柱的安装，确保立柱垂直、间距均匀。
4. 安装横杆和纵杆，并进行调整，确保脚手架整体结构平整、稳定。
5. 对钢管脚手架进行加固和固定，确保使用时不会发生倾斜和晃动。
三、钢管脚手架的使用和拆除：1. 使用钢管脚手架前，需要进行安全培训，掌握正确的使用方法和注意事项。
2. 在使用过程中，需要进行定期检查，如检查脚手架的连接件是否完好、脚手架的稳定性等。
3. 在施工完成后，及时拆除脚手架，避免长时间占据施工区域，影响其他工作。
4. 拆除脚手架时，按照逆序进行，确保拆除过程中不会发生意外。
四、安全措施：1. 施工现场需要设置明显的安全警示标志，提醒人员注意安全。
2. 施工现场需要设置可靠的围栏、防护网等安全设施，避免工人从高处坠落。
3. 工人需要配备必要的安全装备，如安全带、安全网等。
4. 施工现场需要定期进行安全巡查，及时发现并排除安全隐患。
五、应急措施：1. 如发生紧急情况，工人需要迅速撤离现场，确保人员安全。
2. 施工现场需要配备灭火器等灭火设备，以防止火灾发生。
3. 如发生事故或意外伤害，需要及时报告相关部门，开展救援工作。
六、施工结束后的清理工作：1. 施工结束后，需要对施工现场进行清理，确保现场整洁。
2. 拆除的脚手架需要进行整理、分类、堆放，方便下次使用。
3. 检查施工现场设施是否存在损坏，如有损坏需要及时维修或更换。
一、工程概况本工程位于[具体地点]，建筑面积为[具体面积]，建筑高度为[具体高度]。
工程主体结构采用扣件式钢管架支撑系统，适用于施工现场临时支撑、模板支撑、操作平台等。
二、编制依据1. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2. 《建筑施工高处作业安全技术规范》（JGJ80-2016）3. 《建筑施工安全检查标准》（JGJ59-99）4. 《碳素结构钢》（GB/T700）中Q235-A级钢的规定5. 《钢管脚手架扣件》（GB15831）的规定6. 相关行业标准和地方规定三、施工准备1. 材料准备：确保所有钢管、扣件、模板等材料符合国家标准，并有合格证明。
2. 人员准备：组织专业技术人员进行现场勘查，制定详细的施工方案。
3. 施工机械准备：准备足够的施工机械，如吊车、卷扬机、切割机等。
四、施工工艺1. 钢管架基础处理：对基础进行平整、夯实，确保地基承载力满足要求。
2. 钢管架搭设：a. 立杆：按照设计要求，采用焊接或螺栓连接的方式将立杆连接成整体。
b. 横杆：在立杆上安装横杆，确保横杆与立杆垂直。
c. 连接件：使用扣件将横杆与立杆连接牢固。
d. 剪刀撑：在适当的位置设置剪刀撑，增强钢管架的稳定性。
3. 模板支撑：在钢管架上安装模板，确保模板与钢管架连接牢固。
4. 安全防护：在施工过程中，设置安全防护设施，如安全网、防护栏杆等。
五、质量控制1. 材料检验：对所有材料进行检验，确保材料质量符合要求。
2. 施工过程监控：对施工过程进行监控，确保施工质量。
3. 成品保护：对已完成的部分进行保护，防止损坏。
六、安全管理1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全防护设施：设置必要的安全防护设施，如安全网、防护栏杆等。
3. 应急预案：制定应急预案，应对突发事件。
七、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。
八、验收标准1. 材料质量符合国家标准。

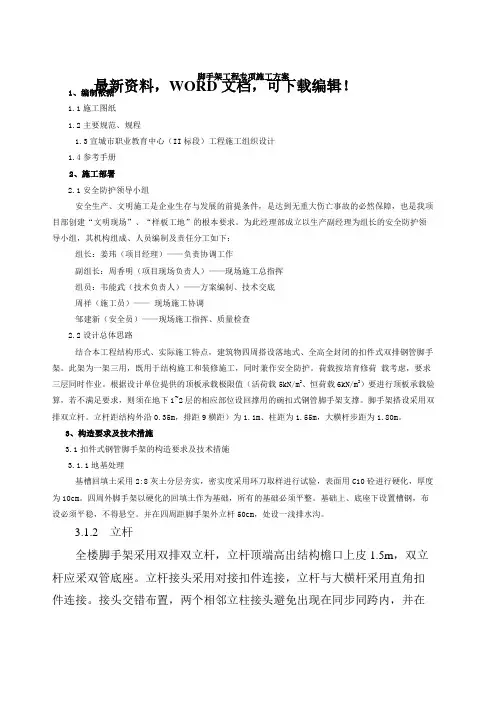

脚手架工程专项施工方案最新资料，WORD文档，可下载编辑！1、编制依据1.1施工图纸1.2主要规范、规程1.3宣城市职业教育中心（II标段）工程施工组织设计1.4参考手册2、施工部署2.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。
为此经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：姜玮（项目经理）——负责协调工作副组长：周香明（项目现场负责人）——现场施工总指挥组员：韦能武（技术负责人）——方案编制、技术交底周祥（施工员）——现场施工协调邹建新（安全员）——现场施工指挥、质量检查2.2设计总体思路结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。
此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
荷载按培育修荷载考虑，要求三层同时作业。
根据设计单位提供的顶板承载极限值（活荷载5kN/m2、恒荷载6kN/m2）要进行顶板承载验算，若不满足要求，则须在地下1~2层的相应部位设回撑用的碗扣式钢管脚手架支撑。
脚手架搭设采用双排双立杆。
立杆距结构外沿0.35m，排距9横距）为1.1m、柱距为1.55m，大横杆步距为1.80m。
3、构造要求及技术措施3.1扣件式钢管脚手架的构造要求及技术措施3.1.1地基处理基槽回填土采用2:8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10砼进行硬化，厚度为10cm。
四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。
基础上、底座下设置槽钢，布设必须平稳，不得悬空。
并在四周距脚手架外立杆50cm，处设一浅排水沟。
3.1.2 立杆全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5m，双立杆应采双管底座。
立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。
大田县建丰小学教学楼钢管架搭设、拆除方案编制人：张皇赐 __________________ 审核人：张报准 __________________ 审批人：刘兴智 __________________大田县盛达建筑工程有限公司二O—年七月十日一、编制依据............................................ ..3二、工程概况 (3)三、脚手架方案选择................................ •. (4)四、脚手架的材质要求.................................. ..5五、脚手架的搭设流程及要求 (6)六、脚手架计算书 (8)七、脚手架搭设的劳动力安排......................... . (21)八、脚手架的检查与验收................................. .21九、脚手架搭设安全技术措施.............................. .22十、脚手架拆除安全技术措施............................... .23十一、附图............................................... .25第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社;《建筑地基基础设计规范》GB50007-200冲国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。
第二节工程概况本工程为大田县建丰小学教学楼工程，工程地点在大田县建丰小学校园内，工程为地上三层教学楼，建筑长度为36.4m,宽度为9.2m,高度为11.25m。
第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1 、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2 、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3 、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4 、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5 、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求。
6 、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：落地架。
第四节脚手架的材质要求落地架1 、钢管脚落地手架，选用外径48mm壁厚3.50mm,钢材强度等级Q235-A钢管表面应平直光滑，不应有裂纹、分层、压痕、戈U道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2 、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm钢管螺栓拧紧力矩达70N.m时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3 、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4 、脚手板、脚手片采用符合有关要求。
5 、安全网采用密目式阻燃安全网，网目应满足200 目/ 100cm，做耐贯穿试验不穿透，1.6 x 1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
6 、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》( GB/T 700) 中Q235A冈的要求。
第五节脚手架的搭设流程及要求落地架落地脚手架搭设的工艺流程为：场地平整、夯实一基础承载力实验、材料配备T定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆(搁栅)-剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
1 、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15勺混凝土进行硬化，混凝土硬化厚度不小于10cm地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)。
2 、立杆间距(1) 脚手架立杆纵距1.5m，横距1.05m,步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.3m。
(2) 脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500m以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3) 立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm(4) 立杆的垂直偏差应控制在不大于架高的1/400。
3、大横杆、小横杆设置(1) 大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为100mm(2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4 、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m剪刀撑斜杆的接长宜采用搭接，搭接长度不小于im应采用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm5 、脚手板、脚手片的铺设要求(1) 脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm里外立杆应满铺脚手板，无探头板。
(2) 满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3) 脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
6 、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2) 选用18铅丝张挂安全网，要求严密、平整。
(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7 、连墙件(1) 脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。
楼层高度超过4m则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。
(2) 拉结点在转角范围内和顶部处加密，即在转角I米以内范围按垂直方向每3.6 米设一拉结点(3) 拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
(4) 外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
8 、架体内封闭(1) 脚手架的架体里立杆距墙体净距为200mm如因结构设计的限制大于200mm 的必须铺设站人片，站人片设置平整牢固。
(2) 脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3) 施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
第六节脚手架计算书落地架一、参数信息：1. 脚手架参数双排脚手架立杆采用单立管；搭设尺寸为：立杆的纵距为1.50米，立杆的横距为1.05米，大小横杆的步距为1.80米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为2根；脚手架沿墙纵向长度为120米；采用的钢管类型为①48 X 35 ；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80 ；连墙件采用两步三跨，竖向间距3.60米，水平间距4.50米，采用扣件连接；连墙件连接方式为单扣件；2. 活荷载参数施工均布活荷载标准值3000 kN/m 2;脚手架用途：结构脚手架；同时施工层数:2层；3. 风荷载参数本工程地处福建省邵武市，基本风压为0.50 kN/m 2;风荷载高度变化系数卩为0.84，风荷载体型系数p s为0.65 ;脚手架计算中不考虑风荷载作用；4. 静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248 ;脚手板自重标准值(kN/m2):0.300 ;栏杆挡脚板自重标准值(kN/m2):0.110 ;安全设施与安全网(kN/m2):0.005 ;脚手板铺设层数:4 ;脚手板类别：竹榀脚手板；栏杆挡板类别：栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.033 ;5. 地基参数地基土类型：素填土；地基承载力标准值(kN/m2):200.00 ;立杆基础底面面积(m2):0.09 ;地面广截力调整系数:1.00。
落地架侧立面图1牡--立杆纵距h—立杆步距落地架正立面图、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第524条规定，大横 杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的 脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1. 均布荷载值计算大横杆的自重标准值:P 1=0.033 kN/m ;脚手板的自重标准值:P 2=0.300 X 1.050/(2+1)=0.105 kN/m;活荷载标准值：Q=3.000 X 1.050/(2+1)=1.050 kN/m ;静荷载的设计值:q 1=1.2 X 0.033+1.2 X 0.105=0.166 kN/m ;活荷载的设计值：q 2=1.4 X 1.050=1.470 kN/m ;图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)6缶 图2大横杆设计荷载组合简图(支座最大弯矩)2. 强度验算跨中和支座最大弯距分别按图1、图2组合。
