家用空调水系统安装介绍

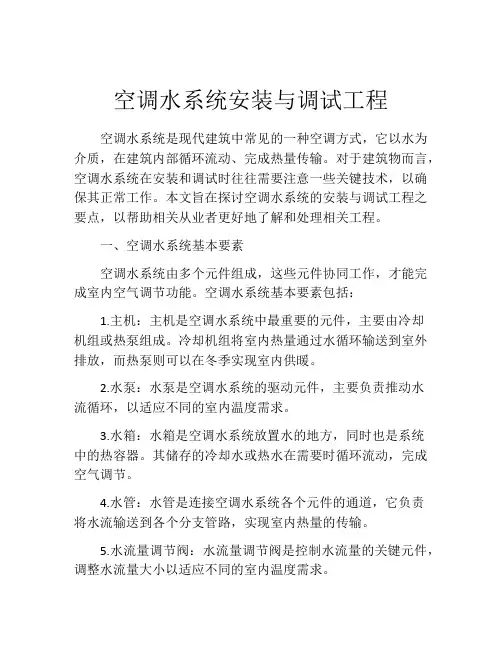

空调水系统安装与调试工程空调水系统是现代建筑中常见的一种空调方式，它以水为介质，在建筑内部循环流动、完成热量传输。

对于建筑物而言，空调水系统在安装和调试时往往需要注意一些关键技术，以确保其正常工作。

本文旨在探讨空调水系统的安装与调试工程之要点，以帮助相关从业者更好地了解和处理相关工程。

一、空调水系统基本要素空调水系统由多个元件组成，这些元件协同工作，才能完成室内空气调节功能。

空调水系统基本要素包括：1.主机：主机是空调水系统中最重要的元件，主要由冷却机组或热泵组成。

冷却机组将室内热量通过水循环输送到室外排放，而热泵则可以在冬季实现室内供暖。

2.水泵：水泵是空调水系统的驱动元件，主要负责推动水流循环，以适应不同的室内温度需求。

3.水箱：水箱是空调水系统放置水的地方，同时也是系统中的热容器。

其储存的冷却水或热水在需要时循环流动，完成空气调节。

4.水管：水管是连接空调水系统各个元件的通道，它负责将水流输送到各个分支管路，实现室内热量的传输。

5.水流量调节阀：水流量调节阀是控制水流量的关键元件，调整水流量大小以适应不同的室内温度需求。

二、系统安装步骤空调水系统的安装流程包括设计、设备选型、材料采购、现场施工等步骤。

1.设计：设计阶段是整个安装工程的核心，设计成功与否直接决定着系统后续的使用效果。

合理的空调水系统设计应该考虑到房间的大小、楼层高度、窗户数量和朝向等因素，同时考虑到环保要求、设备性能等要素，以实现系统的运行效率。

2.设备选型：在设计完成后，需根据系统的实际情况进行设备选型，包括冷却机组、水泵等设备的选取，选型的合理与否往往会直接影响到系统的运行效率。

3.材料采购：方案确定后，需要进行相关材料的采购。

在采购过程中，需要注意材料的质量和价格，以确保工程的质量和进度。

4.现场施工：这是整个安装工程的最后一步，需要按照设计方案和要求，进行管道敷设和设备安装工作。

施工过程中，需注意管道的垂直度和水平度，以确保系统的稳定性，同时合理安装设备，便于以后的维护和管理。

空调水系统及设备安装方案1、空调水系统施工流程如下：1.1、空调系统介绍：本工程的空调系统包括直燃机房、空调泵房、各层盘管及相连管道、各层的空调器及与之相连的管道；配套的冷却塔设在屋顶。

空调水系统工作压力1.4Mpa,试验压力2.1Mpa,空调水系统高处设自动排气阀,低处设排污阀。

风机盘管的进水管装铜闸阀和铜过滤器，回水管装电动二通调节阀和截止阀；挂式空调新风机组和空调机组进水管装截止阀和水过滤器，回水管装电动二通调节阀和截止阀；公称直径不大于50mm的阀门用截止阀，其余用蝶阀。

1.2、空调管道材质及连接方式：公称直径不大于50mm的管道用加厚热镀锌钢管丝扣连接，大于50mm的管道用无缝钢管焊接连接。

1.3、预留预埋：穿楼板处加钢直套管，穿墙体处加水平铁皮套管，套管应比安装的管道外径大2级，并注意套管间的水平度、直线度与垂直度。

1.4、空调管道安装：管道安装工艺流程如下：1.4.1、支架设置：空调管道对口焊缝处及弯曲部位严禁设支架，焊口距起弯点支、吊架边缘必须大于500mm。

在管道起始点、阀门、弯头及长度每隔15ｍ设置防晃支架。

支架按标准图集加工，同类支架要求做法一致，一底二面防腐，防腐应附着良好，无脱皮、起泡、流淌和漏涂缺陷。

支吊架安装时，要求型钢朝向一致。

竖井同内的立管，每隔2-3层应设导向支架，水平安装管道的支、吊架间距应符合下表要求：表1 水平安装管道的支、吊架间距要求所有空调管在支架处加木卡子固定，木卡子应与保温厚度相匹配。

丝扣连接时，有缺陷的丝扣不得大于全部丝扣的10%，须涂铅油、缠麻丝，拧紧后，外露2-3扣丝，去掉麻头，擦尽铅油，外露丝扣处应刷红丹防锈漆。

焊接连接时，直管长度超过9m的需加焊法兰，弯通部位需加焊法兰。

法兰连接时，法兰面应与管道中心线垂直，并同心，法兰对接平行，螺母在同侧；管道采用对口焊接连接时，管壁厚δ＞4mm的需打V型坡口，焊口应平直，缝焊宽度与高度均匀一致，焊缝表面无结瘤、夹渣和气孔等焊接缺陷。

家用中央空调水系统3次安装，8个步骤第一次安装：1.安装室内机2.安装室内回水管3.打压测试4.安装冷凝水管和电路第二次安装：1.安装室外机2.进水排气第三次安装：1.测量安装风口2.系统运行测试规范安装细节：1. 内机吊装需考虑千分之五的坡度，接冷凝水的一侧要稍低，便于冷凝水排出2. 安装水管时热熔节点应保证热熔工艺要求，避免热熔不够或过度造成局部内径很小3. 通过打压泵保持系统压力在6～8kg，一般压力测试时间为3～4小时。

4. 冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度5. 外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物，所有落地脚必须安装减震垫6. 水箱、阀门，压力表，温度计的安装要正确并考虑操作的方便7. 对起伏较大和管线较长的试验管段，可在管段最高处进行2～3次充水排气，确保充分排气。

8. 一般把回风口和检修口开在一起，预留检修空间。

装好后开启空调，检查回风温度、送风温度、电流等是否正常。

安装验收要点：1.安装与配置部分1.1管道循环系统是否有按要求加压试漏。

1.2室内机、室外机的吸入、吹出部位是否有妨碍、短路。

1.3室内/外机本体是否安装牢固。

铜管布设是否美观牢固。

1.4隔热材料是否确认包装良好。

1.5排水管安装及排水是否良好。

1.6与机器连接风管是否已固定。

1.7管道连接完后，应做通水试验和满水试验，一检查排水畅通，二检查其是否漏水。

2.电器与安全部分2.1电器部分是否有预防老鼠等动物咬坏措施。

如：天花上的电线要加护套等。

2.2电源线线径、漏电开关是否符合规定。

2.3接地线是否已连接，连接良好、紧固。

2.4室内外机接线柱的螺丝是否紧固。

电线连接处是否使用固定片固定。

2.5电压是否正常，符合额定电压的90%~110%范围内。

3.试运转部分3.1冷媒系统阀门是否全部打开。

3.2运转前检漏时是否有泄漏（连接部位、阀体）。

3.3室内外机的地址码是否按要求设定（多联机系列及集中控制系统时设定）。

空调水系统安装方案空调水系统是将水作为冷却介质，通过循环流动来实现空调冷热交换的一种常见的空调系统。

它主要包括水冷却器、水泵、水管路、水处理设备等组成部分。

本文将从空调水系统的需求分析、设计方案、施工及运行管理等方面分析空调水系统的安装方案。

一、需求分析在进行空调水系统的安装之前，首先需要对需求进行评估和分析。

主要考虑以下几个方面的因素：1.制冷或制热负荷：根据空调系统的使用场所、面积、人员流量等因素，确定所需的制冷或制热负荷。

2.水资源：考虑水资源供应情况，如自来水、工业用水等，并评估所需水量。

3.运行环境：考虑空调设备安装位置，冷却设备与空调末端设备的距离、高差等。

4.经济性和可持续性：评估空调水系统的投资成本、运营成本和可持续发展性。

二、设计方案在设计空调水系统的时候，需要考虑以下几个方面：1.确定主要设备：根据需求分析和空调系统的特点，选择适合的主要设备，如冷却器、水泵等。

2.水管路设计：根据建筑结构和空调末端设备的位置，设计合理的水管路线，确保水流正常、稳定，并考虑水力损失和噪声控制等问题。

3.水系统循环：根据空调系统的负荷和冷热交换的要求，设计水系统循环的方案，包括水泵的选型和循环方式的选择。

4.水处理：考虑到水质的影响，设计合适的水处理系统，以减少水垢、腐蚀等问题，并确保水质的稳定和安全。

三、施工在进行空调水系统的施工之前，需要考虑以下几个方面：1.材料选择：选择适合的水管材料，如钢管、铜管、塑料管等，并保证施工质量和安全性。

2.安装位置选择：选择适合的设备安装位置，并确保设备与现有建筑物和设备的协调性。

3.施工环境：尽量减少对现有环境的影响，注重施工安全和环境保护。

4.联动控制：设计合理的联动控制系统，使得空调系统与其他设备的运行协调，达到节能效果。

四、运行管理1.运行监控：定期对空调水系统进行检查和维护，确保设备正常运行，减少故障出现的可能性。

2.水质管理：定期检测和处理水质，确保水质的稳定和安全。

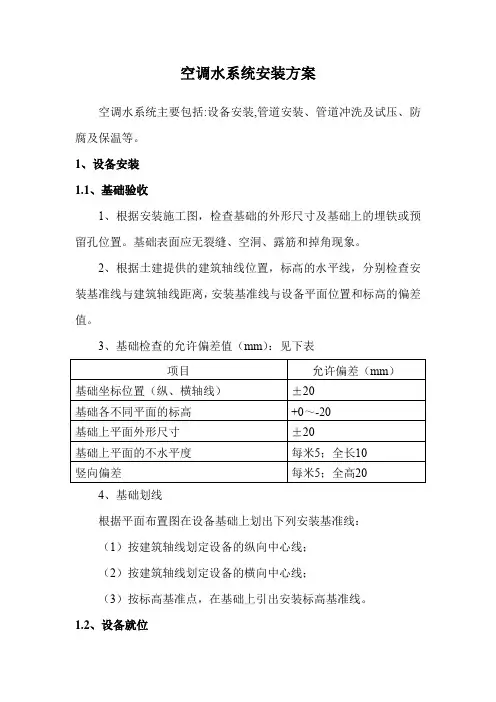

空调水系统安装方案空调水系统主要包括:设备安装,管道安装、管道冲洗及试压、防腐及保温等。

1、设备安装1.1、基础验收1、根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。

基础表面应无裂缝、空洞、露筋和掉角现象。

2、根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。

3、基础检查的允许偏差值（mm）：见下表4、基础划线根据平面布置图在设备基础上划出下列安装基准线：（1）按建筑轴线划定设备的纵向中心线；（2）按建筑轴线划定设备的横向中心线；（3）按标高基准点，在基础上引出安装标高基准线。

1.2、设备就位1、按施工图和规范要求,使设备的纵横向中心线与基础上划定的纵横向中心线基本吻合,允许偏差10mm,对有地脚螺栓而需灌浆设备可利用斜垫铁进行调整,对无地脚螺栓且底部没有避震垫的设备,就位前要检查基础表面的平整度。

2、设备就位前应找出设备本体的中心线，垫铁的敷设应符合有关规定，每组垫铁应垫实、压紧、接触良好，相邻两垫铁组的距离应为500～1000mm。

对于直接安装在较厚水泥层基础上机组，可将机组的底座安装在厚度为80mm以上的橡胶层垫板上（防震座应有2～10个），安装要求应符合工程设计文件和随机技术文件的规定。

3、设备就位前事先用枕木及钢板铺设斜坡,同时在基础上垫置枕木,以保护地脚螺栓.将拖排牵引索通过滑轮组接至卷扬机,由卷扬机将设备拖至基础上。

4、对于一般中、小型整体设备<包括动态设备和静止设备>安装，千斤钢丝绳捆扎应选择合适点，不损伤设备，保证安全，设备应呈自然状态进行找正，找平不强加外力，不局部拧紧地脚螺栓来调整，泵和风机的安装水平≯0.1/1000，同轴度和间隙达到规范要求对静止设备安装的水平度或垂直偏差一般≯1/1000，试压正常。

5、垫铁与避震器的设置（1）垫铁的敷设应符合《机械设备安装工程施工及验收通用规范》中有关规定，（2）对于各静止类设备和立式、卧式设备，可采用平垫铁或斜垫铁进行设备的找正，找平工作。

空调水系统安装方法空调水系统安装时一般先总管后支立管或平面支管，然后再与空调设备连接。

机房管道安装，先支架后管道。

管道安装的基本原则: 先大管，后小管，先主管，后支管。

一、套管制作安装1、套管要用切割机下料，且两端平齐，挫掉毛刺，管内外防腐到位。

2、穿砼墙或地下室外墙的管道，均预留洞或预埋套管，施工时与土建密切配合。

3、管道穿墙或楼板时应在结构中加设钢性套管；套管长度不得小于墙厚，或应高出地面20或50mm，接不得置于套管内；套管与管道之间的间隙应用不燃材料填塞。

二、支架制作安装1、管道支、吊架形式、位置、间距、标高符合设计及规范要求。

2、管道支吊架不允许气割下料、割孔、不允许电焊穿孔，焊接不得有漏焊、欠焊或焊接裂纹等缺陷。

3、对同一直线上要求支吊架采用同一规格，对同层管道支吊架安装时，除要求坡度外，支吊架底线保持同一平面。

保温管道支吊架应设置在保温层外部，并在支吊架与管道之间必须垫以经过沥青蒸煮过的硬垫木，以免产生冷桥”，其厚度与保温层厚度相同，宽度应大于支吊架支承面的宽度，支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。

4、固定支架与管道应接触紧密，固定应牢靠。

滑动支架应灵活，滑托与滑槽两侧应留有3〜5mm的间隙，纵向移动量应符合设计要求。

无热伸长管道的吊架，吊杆应垂直安装。

有热伸长管道的吊架，吊杆应向热膨胀的方向移动。

三、管道连接1、螺纹连接：螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10% ;连接牢固；接处根部外露螺纹为2〜3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。

2、法兰连接：法兰面应与管道中心线垂直，并同心。

法兰对接应平行，其偏差不应大于其外径的1.5/ 10，且不得大于2mm ;连接螺栓长度应一致、螺母在同侧、均匀拧紧。

螺栓紧固后突出螺母的长度不应大于螺杆直径的1/2法兰衬垫不得突入管内。

其外边缘接近螺栓为宜，不得放双垫或偏垫。

3、焊接：焊接外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

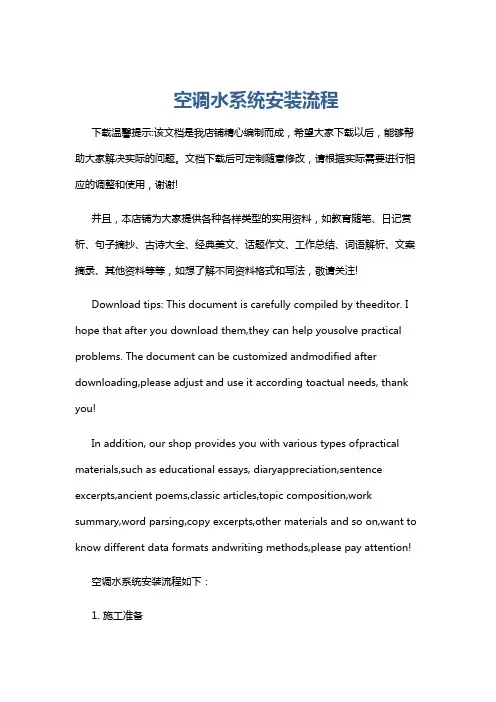

空调水系统安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空调水系统安装流程如下：1. 施工准备熟悉施工图纸和技术交底，了解空调水系统的设计要求和施工规范。

空调水系统管道安装方法空调冷、热水管道采镀锌钢管、无缝钢管、螺旋焊接钢管，连接采用螺纹连接和焊接。

冷凝水管采用硬质UPVC塑料管，采用粘结连接。

冷凝水排水管坡度，应符合设计要求，当设计无规定时，其坡度宜大于或等于8‰。

凝结水系统应做灌水试验并以不渗不漏为合格，并做通水试验以畅通无阻为合格。

1、空调水系统安装工艺预留管洞→管道预制加工→管道支吊架安装→管道安装→水压试验→系统冲洗。

管道安装完毕应按设计要求和施工规范进行相关试验。

2、管道试压管道试压一般分为单项试压和系统试压两种，单项试压是在干管敷设完后或隐蔽部位的管道安装完毕后，按设计和规范要求进行水压试验，且应在保温前，系统试压是在全部干、立管安装完毕，按设计或规范要求进行水压试验，水压试验的方法和步骤应符合下列规定：（1）水压试验宜分段进行，压力表应安装在试验管段的最低处；（2）管网注水点应设在管段的最低处，由低向高将各个用水的管末端封堵，关闭入口总阀门的所有泄水阀门及低处泄水阀门，打开各分路及主管阀门，水压试验时不连接配水器具，注水时打开系统排气阀，排净空气后将其关闭；（3）充满水后进行加压，升压采用试压泵，升压时间不应小于10min，亦不应大于15min，冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa；（4）当压力升到设计规定试验值时停止加压，进行检查，接口、阀门等如无渗漏，持续观测10min，观察其压力下降不大于0.02MPa，然后将压力降至工作压力检查，不渗漏即为合格，检查全部系统，如有漏水则在流处做好标志，进行修理，修好后再充满水进行试压。

3、管道防腐和保温（1）管道铺设与安装的防腐均按设计要求及国家验收规范施工，所用型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆；（2）管道明装暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温；其保温材质及厚度均按设计要求选取，其质量应达到设计及国家验收规范标准要求。

空调水系统安装工艺一、前期准备工作在进行空调水系统安装之前，需要进行一系列的前期准备工作，以确保安装过程顺利进行。

首先，需要确定空调水系统的设计方案，包括冷却负荷计算、管道布局设计等。

同时，还需要准备好相关的材料和设备，如管道、阀门、泵等。

另外，要保证安装现场的环境整洁，确保安装过程中不会受到外界干扰。

二、安装管道系统空调水系统的管道系统是其核心组成部分，需要进行精确的安装。

首先，根据设计方案进行管道的布局，确定各个管道的位置和走向。

然后，在墙面或地面上进行标线，以便后续的管道安装。

接下来，根据标线进行管道的切割和连接，要保证管道连接牢固、密封性好。

在安装过程中，还需注意管道的坡度和斜度，确保水能够顺利流动。

三、安装阀门和泵阀门和泵是控制和调节空调水系统的关键设备，安装时需要注意以下几点。

首先，根据设计方案确定阀门和泵的位置，并进行标线。

然后，根据标线进行阀门和泵的固定和连接。

在固定过程中，要确保阀门和泵的稳定性，避免出现松动或倾斜的情况。

另外，还需注意阀门的开关和泵的启停，确保其正常运行。

四、进行系统测试在完成管道系统、阀门和泵的安装后，需要对空调水系统进行测试，以确保其正常运行。

首先，关闭所有的阀门，然后打开进水阀门，使水流进入系统。

在进水后，逐一打开各个阀门，检查是否有漏水或堵塞情况。

同时，还需检查泵的运行情况，确保其正常工作。

如果发现问题，需要及时进行修复或调整，直至系统正常运行。

五、进行系统调试和调节系统测试完成后，需要进行系统的调试和调节，以确保其能够满足设计要求。

首先，根据设计方案进行各项参数的调整，如流量、温度等。

然后，通过监测和调节阀门和泵，使系统能够达到预期效果。

在调试和调节过程中，需要密切关注系统的运行情况，及时发现问题并进行处理。

六、进行系统运行和维护经过测试、调试和调节后，空调水系统正式投入运行。

在系统运行过程中，需要进行定期的维护和保养，以确保系统的稳定运行。

维护工作包括清洗管道、更换滤网、检查阀门和泵的运行情况等。
