变压器油色谱在线监测技术的发展与市场分析

浅谈变压器油色谱在线监测的若干问题发布时间：2021-11-10T07:24:48.303Z 来源：《河南电力》2021年7期作者：马慧芳张方伟[导读] 变压器对输变电系统具有举足轻重的作用，因此及时发现变压器潜伏性故障对于变压器的正常运行显得尤为重要。

变压器油色谱在线监测装置就可以及时发现变压器本体内部存在的潜在故障，对变压器的安全运行起到很好的监视作用。

但前提是油色谱在线监测装置运行及数据正常，才能正确分析变压器存在的故障。

对油色谱在线监测装置运行过程中出现的故障现象进行深入分析，才能有效避免主变事故的发生，保障变压器长期安全稳定运行。

马慧芳张方伟（国网安徽省电力有限公司检修分公司安徽合肥 230061）摘要：变压器对输变电系统具有举足轻重的作用，因此及时发现变压器潜伏性故障对于变压器的正常运行显得尤为重要。

变压器油色谱在线监测装置就可以及时发现变压器本体内部存在的潜在故障，对变压器的安全运行起到很好的监视作用。

但前提是油色谱在线监测装置运行及数据正常，才能正确分析变压器存在的故障。

对油色谱在线监测装置运行过程中出现的故障现象进行深入分析，才能有效避免主变事故的发生，保障变压器长期安全稳定运行。

关键词：变压器；油色谱在线监测；异常分析；状态检修大型变压器是整个发供电系统的核心设备，其安全运行至关重要，由于大型变压器设计、制造、材料质量和运行等诸多方面的原因，设备的恶性故障时有发生，严重影响了电网的安全稳定运行。

变压器油色谱在线监测系统是变压器由周期性检修走向状态检修的重要一步，通过对绝缘油中溶解气体的测量和分析，实现对大型变压器内部运行状态的在线监控，及时发现和诊断其内部故障，为保证变压器的安全经济运行提供了技术支持。

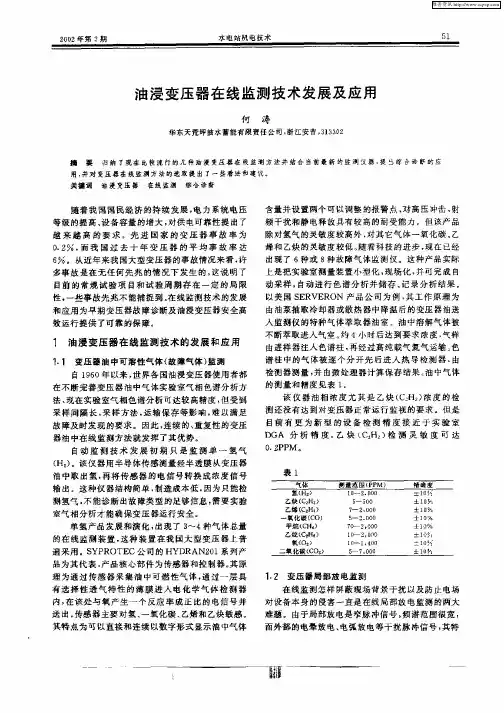

1 油色谱在线监测技术的发展历史20世纪70年代，欧美等发达国家开始通过可燃性气体检测装置来检测变压器油中溶解气体判断变压器的整体绝缘状态，并逐步发展到利用气相色谱法分析油中的气体。

变压器油色谱在线监测系统的应用分析变压器油色谱在线监测系统是一种用于监测变压器油中化学成分变化的技术。

它通过分析变压器油中的气体和溶质，可以及时检测到变压器内部故障或异常情况，提前采取维修或更换的措施，从而保证变压器的正常运行。

下面将对变压器油色谱在线监测系统的应用进行分析。

首先，变压器油色谱在线监测系统可以实现实时监测。

传统的变压器油检测方法通常需要将油样送至实验室进行分析，时间周期较长，无法及时获得检测结果。

而变压器油色谱在线监测系统可以直接在变压器设备内部进行监测，实时获取数据，并通过报警系统提醒运维人员。

这样可以及时掌握变压器工作情况，减少故障的发生。

其次，变压器油色谱在线监测系统可以实现多种故障的检测。

变压器内部可能存在多种故障，如放电、过热、短路等。

这些故障会导致油中的气体和溶质成分发生变化，通过变压器油色谱在线监测系统的分析，可以判断出故障类型和严重程度。

同时，系统还可以对油样中的微量故障进行检测，提前发现潜在的问题，避免严重故障的发生。

另外，变压器油色谱在线监测系统具有较高的准确性和可靠性。

该系统使用先进的色谱分析技术，可以对油样中的不同成分进行定量和定性分析，准确判断其含量。

同时，系统采用高灵敏度的传感器，可以检测到很低浓度的气体和溶质，提高了故障的检测率。

此外，系统还可以对油样进行连续监测，实时跟踪变压器油的变化情况，帮助判断问题的严重程度。

此外，变压器油色谱在线监测系统具有自动化和智能化的特点。

系统通过传感器实时采集数据，并通过数据处理和分析算法进行判断和预测。

系统还可以与变压器智能监控系统进行联动，实现故障的自动诊断和报警。

这大大降低了运维人员的工作负担，提高了监测的效率和准确性。

最后，变压器油色谱在线监测系统的应用有助于延长变压器的使用寿命。

通过及时检测变压器油中的化学成分变化，可以避免油中污染物的积累和变压器内部故障的进一步发展，延长变压器的寿命。

同时，系统还可以提供变压器的工作状态和油质情况的统计数据，供运维人员参考和分析，优化变压器的使用和维护方案。

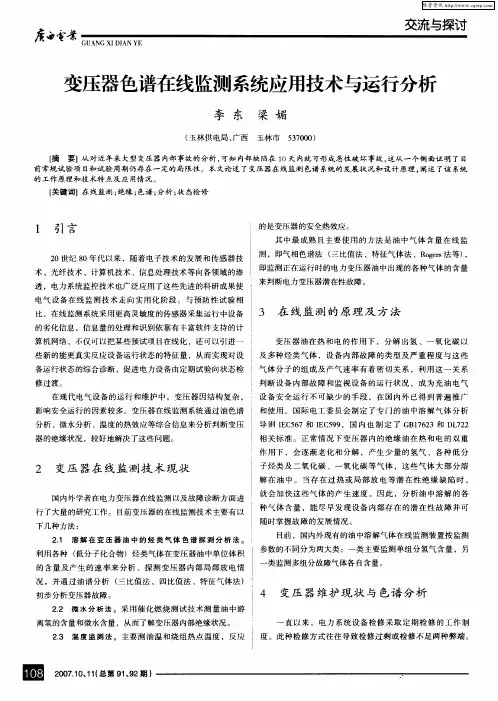

变压器色谱在线监测系统及其关键技术1 引言变压器是电力系统的主要设备之一，保证变压器的安全可靠运行，对提高电力系统的供电可靠性具有十分重要的意义。

变压器油中溶解气体色谱分析的在线监测方法是基于油中溶解气体分析理论，它直接在现场实现油色谱的定时在线智能化监测与故障诊断，不仅可以及时掌握变压器的运行状况，发现和跟踪存在的潜伏性故障，并且可以及时根据专家系统对运行工况自动进行诊断。

从变压器安全可靠运行的重要性与变压器油色谱在线监测装置的性价比来看，采用在线监测装置在技术和经济上有显著的优势，既提高了变电站运行的管理水平，又可为状态检修体系奠定基础。

因此，变压器油中溶解气体在线监测及故障诊断装置的应用具有重要的现实意义和实用价值。

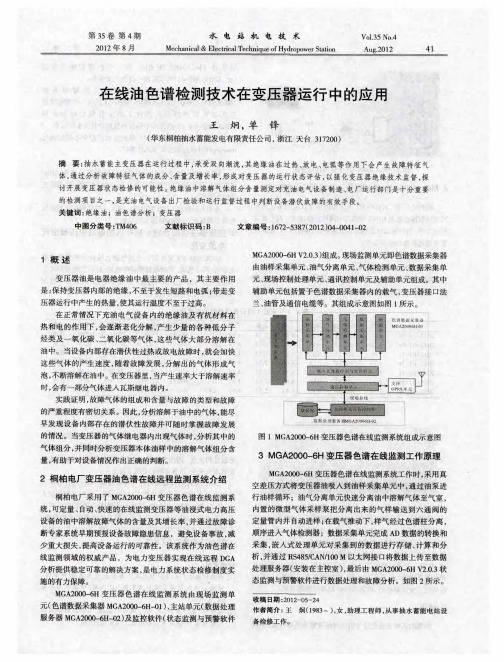

本文中介绍了现有的几种在线监测方法，并以宁波某公司生产的MGA2000-6 型变压器油色谱在线监测系统为例，说明变压器色谱在线监测系统的原理及结构方式。

2 变压器在线监测方法从检测机理上讲，现有油中气体检测产品大都采用以下三种方法。

（1）气相色谱法。

色谱气体检测原理是通过色谱柱中的固定相对不同气体组分的亲和力不同，在载气推动下，经过充分的交换，不同组分得到了分离，经分离后的气体通过检测转换成电信号，经A/D 采集后获得气体组分的色谱出峰图。

根据组分峰高或面积进行浓度定量分析。

大部分变压器产品的在线监测都采用气相色谱法，但这种方法具有需要消耗载气、对环境温度很敏感以及色谱柱进样周期较长的缺点。

（2）阵列式气敏传感器法。

采用由多个气敏传感器组成的阵列，由于不同传感器对不同气体的敏感度不同，而气体传感器的交叉敏感是极其复杂的非线性关系，采用神经网络结构进行反复的离线训练可以建立各气体组分浓度与传感器阵列响应的对应关系，消除交叉敏感的影响，从而不需要对混合气体进行分离，就能实现对各种气体浓度的在线监测。

其主要缺点是传感器漂移的累积误差对测量结果有很大的影响；训练过程（即标定过程）复杂，一般需要几十到一百多个样本。

变压器油色谱在线监测系统的应用和现状作者：石军来源：《科技资讯》 2014年第14期石军(中铁电气化局集团第一工程有限公司北京 100070)摘要：变压器油色谱在线监测系统的应用，能有效地检测出溶解于变压器油中的气体，根据特征气体的组分含量，可以尽早发现变压器的潜伏性故障并可随时监视故障的发展情况。

关键词：变压器油色谱在线监测应用现状中图分类号：TM855 文献标识码：A 文章编号：1672-3791(2014)05(b)-0106-02变压器油色谱在线监测系统已经在电力系统中得到了广泛的应用。

近年来，随着高铁技术的发展，对牵引供电系统的安全性、可靠性提出了更高地要求，牵引变压器作为高速铁路牵引供电系统核心设备，对其质量的要求越来越高。

因此，国内目前在建的高铁牵引变压器和电压等级高的电力变都采用了油色谱在线监测系统。

变压器油色谱在线监测系统的应用不但可以早发现设备内部存在的潜伏性故障并可随时监视故障的发展情况，而且还可以实现从过去的定期检修（TBM）到现在的状态检修（CBM），大大减少了值班和检修人员的工作量，同时也节约了成本。

本文就是通过对变压器油色谱在线监测系统原理和过程环节的分析，让大家对变压器油色谱在线监测系统的重要性有个初步的了解，从而保证高速铁路供电系统安全、可靠、优质地运行。

1 变压器油色谱在线监测的基本原理1.1 变压器油中溶解气体与故障的关系根据变压器油中溶解气体的浓度，可以诊断出该变压器的故障状态，并进行早期警告或报警，表1选自《变压器油中溶解气体分析和判断导则》。

1.2 在线监测系统的工作原理目前国内变压器油色谱在线监测装置普遍采用气相色谱分析原理。

变压器油色谱在线监测系统开机后，在软件指令控制下采集油样（启动油路循环），使变压器本体油样进入脱气装置，实现油气分离，脱出的样品气体组分经色谱柱分离，依次进入检测器（传感器），将分析后的各组分浓度数据，通过RS485有线或无线通信系统传输到后台监控工作站，然后后台软件对油浸变压器油中溶解的氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烯（C2H4）、乙炔（C2H2）、乙烷（C2H4）等气体组分及微水、总炔进行故障诊断，判断变压器的状态，进行早期警告或报警。

变压器油色谱1. 引言变压器是电力系统中重要的电气设备，其正常运行对于电力系统的稳定运行具有重要意义。

而变压器油则是变压器内部绝缘与冷却的重要介质。

通过对变压器油的监测分析可以了解变压器内部的运行状态，从而及时评估变压器的健康状况。

变压器油色谱分析则是变压器油监测中的一种重要手段。

通过对变压器油中的溶解气体、微量金属、杂质等成分进行定性和定量分析，可以得到变压器内部的运行情况，进而判断变压器的健康状况，提前预警可能存在的故障。

本文将介绍变压器油色谱的基本原理、方法以及应用，并对其未来的发展进行展望。

2. 变压器油色谱原理变压器油色谱是基于变压器油中的化学物质在色谱柱中通过分离，再经过检测器检测信号的强度来定性和定量分析的一种方法。

变压器油的主要组成成分有溶解气体、微量金属、杂质等。

这些化学物质在色谱柱中会因其在物理和化学性质上的不同而分离开来，从而得到不同峰的信号。

变压器油色谱的基本原理有两种：液相色谱和气相色谱。

其中，液相色谱主要用于分离溶解气体和微量金属，而气相色谱主要用于分离和定量杂质成分。

液相色谱的基本原理是将变压器油样品溶解在适当的溶剂中，然后通过色谱柱进行分离。

溶解气体和微量金属往往以气泡形式存在于变压器油中，溶解气体以及微量金属与溶剂接触后，会被溶解出来，然后溶液进入色谱柱进行分离。

不同的溶解气体和微量金属在柱中会有不同的保留时间，通过检测各峰的信号强度，可以对其进行定性和定量分析。

气相色谱的基本原理是将变压器油样品中的杂质物质通过加热，蒸发成气态，然后进入色谱柱进行分离。

不同的杂质物质在柱中会有不同的保留时间，通过检测各峰的信号强度，可以对其进行定性和定量分析。

3. 变压器油色谱方法3.1 液相色谱方法液相色谱方法主要用于分析变压器油中的溶解气体和微量金属。

其基本步骤如下：1.取一定量的变压器油样品，并将其溶解在适当的溶剂中。

2.采用色谱装置，将溶解后的样品注入色谱柱。

3.设置流动相和流速，开始色谱分析。

浅谈变压器油色谱在线监测系统介绍与应用本文简要介绍了中分ZF800型变压器油色谱在线监测系统，结合该系统在龙滩电厂500kV3号主变压器的实际使用情况进行介绍和分析，对变压器油色谱在线监测系统的使用提供借鉴。

标签：变压器；油色谱；在线监测1、前言随着电力向大机组、高容量的迅猛发展，对关键设備运行状态的实时把握提出越来越高的技术要求，变压器油色谱在线监测从本质上改变了传统的变压器油监测方式。

特别是对高容量、新型变压器的管理、运行和维护经验不足，很必要通过在线监测装置来随时监测运行设备的运行状况和缺陷变化趋势。

不但提高了企业管理运营效率，也有效保障了变压器运行的安全可靠性。

当前，最常规的检测方法是将变压器油取回实验室中用色谱仪进行离线分析，不足之处是：不仅取样和脱气中可能存在较大的人为误差，而且检测曲线的人工修正法也会加大误差；从取油样到实验室分析，作业程序复杂，花费的时间和费用较高，在技术经济上不能适应电力系统发展的需要；检测周期长，不能及时发现潜伏性故障和有效的跟踪发展趋势。

变压器油中溶解气体色谱分析的在线监测方法，是直接在变压器现场实现油色谱的定时在线智能化监测于故障诊断。

它检测周期短、而且可以实时检测，不但可以及时发现变压器潜在的故障隐患、而且可以缩短检测周期连续监测故障变化趋势。

此外，避免了人工取样、脱气和操作的人为误差，弥补了常规的实验室色谱分析的不足。

2、油色谱在线监测系统概述2.1系统构成单元2.1.1油色谱分析单元色谱分析单元包括：油气分离部分，组份检测部分，气路控制部分等，在该单元内可完成油样采集、油气分离、自动进样、样品的组份分离、组份检测等整个一系列的色谱分析流程。

2.1.2电路单元包括电路主板、各种供电电源模块、工控计算机模块等电路部件，对整机的电路及气路部分进行控制和对色谱分析系统检测到的组份信号进行处理和计算、传输等。

2.1.3通讯单元在主电路的控制下完成和客户端的有线或无线通讯工作，包括传输分析数据，传输控制指令，传输仪器状态数据等。

摘要：本文介绍了电力变压器光声光谱和油色谱两种在线监测技术原理,并介绍了这两种在线监测技术相关的诊断方法,关键词：变压器油色谱光声光谱在线监测0引言变压器是电网系统的核心设备之一,它的运行状态对系统安全具有重要影响;随着对变压器运行维护要求的不断提高,变压器故障在线诊断技术的研究工作得到了越来越多的关注;近年来,随着电力变压器在线监测技术得到迅速发展,加上计算机技术和通信技术使得电力变压器检测数据可以及时的处理与传输,并得到实时的运行状态数据,令在线监测技术成功应用于实际的工程中去;然而,由于检测技术尚有一定的局限性,以及电力变压器内部故障存在的复杂性,当前应用中的在线监测系统的可靠性和稳定性仍显不足;本文着重分析了电力变压器的光声光谱和油色谱在线监测技术,阐述了两种技术的原理,以及相应的诊断方法等;1两种在线监测技术原理变压器是电力系统中的重要设备之一 ,其安全运行状态直接关系到系统的安全稳定;油浸电力变压器在正常运行中和发生故障后,在热、电的作用下,其绝缘油及有机绝缘材料会分解出H2,CH4,C2H6,C2H4,C2H2,CO和CO2等气体,这些气体可用于判断故障类型及故障部位;对特定油中溶解气体进行定性定量分析,可以直观、高效地预判出电力变压器的潜伏故障;1.1电力变压器光声光谱在线监测原理1.1.1光声光谱技术光声光谱Photo-acoustic spectrometry 技术是基于光声效应来检测吸收物体积分数的一种光谱技术;该技术的优势为：①可实现非接触性检测,对气体无消耗；②无需分离气体,不同气体的成分和含量可直接通过光谱分析确定；③各器件的性能稳定,可实现在长期使用中免维护；④能够对气体吸收光能的大小进行直接测量,且比傅里叶红外光谱技术灵敏度更高；⑤测量的精度高,范围广,同时检测速度快,具有重复性和再现性;一般情况下,多数气体分子的无辐射跃迁主要处于红外波段,因而光声光谱技术对气体的定性定量分析,是通过对气体对相应于特征吸收峰的特定波长红外光的吸收量的测量来实现的;1.1.2光声光谱应用于油中溶解气体检测在特定波长红外光的照射下,气体分子由基态跃迁至激发态,由于处于激发态的分子与处于基态的分子相互碰撞,经过无辐射弛豫过程,气体吸收的光能转变为分子间的动能,进而增强分子间的碰撞,造成气体温度的升高;在气体体积一定的条件下,气体压力随着温度的升高而增大;如果对光源的频率进行调制,分子动能便会随调制频率发生同样的周期性变化,从而引发气体温度和压强也随之周期性变化;在此过程中会产生周期性变化的压力波,可以利用微音器对其进行感应,并以电信号的模式输出;气体无辐射弛豫传能过程所需时间决定于气体各组成部分的化学和物理性质;气体分子由激发态的振动动能经无辐射弛豫转变为分子碰撞的平动动能的时间,远小于光的调制周期,所以一般不考虑传能过程所用的时间;此时,光的调制相位即为光声信号的相位,光声信号强度同气体的体积分数及光的强度成正比;当光的强度一定,气体的体积分数可由分析光声信号的强度得出;在故障气体的分子红外吸收光谱中图1,有不同化合物分子特征谱线交叠重合的现象,因此应选择相对独立的特征频谱区域,从而避免检测过程中不同气体间发生干扰,以满足检测要求;图1 故障气体分子红外吸收光谱图1.1.3在线监测单元工作原理图2演示了光声光谱技术应用于在线监测装置中的原理;通过抛物面反射镜将光源聚焦,形成入射光;入射光的频率通过转动速率恒定的调制盘后,其频率得到调制,然后由一组滤光片进行分光,只有某一特定波长可以通过,滤光片的允许通过波长,同光声室内某特定气体的吸收波长相对应;波长经过调制后的红外线,在声光室内对某特定气体分子,以调制频率进行反复激发;气体分子被激发后,以辐射或非辐射的方式回到基态;就非辐射驰豫过程而言,分子动能体系能量转化结果为分子动能,从而导致局部气体温度升高,在密闭光声室内引发周期性机械压力波,随后由微音器对其进行检测;在此原理过程中,调制频率确定了光吸收激发的声波的频率,可吸收该窄带光谱的特征气体的体积分数体现于声波的强度,因此,通过明确气体体积与声波强度的定量关系,就可以得出气池中各气体准确的体积分数;在上述过程中,通过更换不同滤光片,就可以明确光声室内气体的种类以及相应的体积份数;图2 光声光谱在线监测装置原理简图1.2电力变压器油色谱在线监测原理分析电力变压器绝缘油中溶解气体的组分含量,是大型变压器故障诊断的最有效的方法之一;传统的实验室油色谱分析有周期长、从取样到运送测量环节多等缺点,而在线监测技术很好地弥补了这个缺点,能够在线持续地测量变压器油中的气体情况、长期储存测量结果、提供变压器某一时间段的油中气体的趋势,对于及时发现变压器潜伏性故障,避免发生电力系统重大事故有重要作用;目前,国内外生产的变压器油色谱在线监测设备大体分为2类：一种是监测某种单独气体或以某种气体为主的几种气体综合浓度的单组分油色谱在线监测设备；一种是测量油中多种气体的多组分油色谱在线监测设备;1.2.1色谱简介色谱是一种分离技术,当这种分离技术应用于分析化学领域中,就是色谱分析;它的分离原理是使混合物中各组分在两相间进行分配,其中一相是不动的,叫做固定相；另一相则是推动混合物流过固定相的流体,叫做流动相;当流动相中所含有的混合物经过固定相时,就会与固定相发生相互作用;由于各组分在性质与结构上的不同,相互作用的大小强弱也有差异;因此在同一推动力的作用下不同组分在固定相中的滞留时间有长有短,从而按先后不同的次序从固定相中流出;这种借在两相分配原理而使混合物中各组分获得分离的技术,称为色谱分离技术或色谱法;色谱法有许多化学分析法无可与之比拟的优点：1 选择性好,分离效能高;2 速度快;用几分钟或几十分钟就可完成一项含有几个或几十个组分的样品分析；3 样品用量少;对气体样品一般只须 1～3ml 甚至更少,即可完成一个全分析；4 灵敏度高;通常样品中有十万分之几或百万分之几的杂质也能很容易地鉴别出来；5 适用范围广;作为色谱流动相的有气体或液体;当用液体为流动相时,称为液相色谱：当用气体为流动相时,称为气相色谱;对色谱固定相而言,也有两种状态：即固体吸附剂和在固体担体上载有液体的固定相;综合两相的状态,可把色谱进一步分为四类：气固色谱、气液色谱、液液色谱、液固色谱;1.1.1气相色谱法气相色谱法是目前多组分在线监测设备中最常用的气体检测方法,也是目前发展最为成熟的方法;它与实验室油色谱原理相同,通过色谱柱中的固定相对不同气体组分的亲和力不同,在载气推动下,经过充分的交换,不同组分得到了分离；分离后的气体通过检测转换成电信号,经A/D采集后获得气体组分的色谱出峰图,根据组分峰高或面积进行浓度定量;目前常用的经分离的混合气体进行气体含量检测的传感器主要有热导式传感器TCD、氢焰离子化传感器FID和半导体传感器等;在这几种传感器中,FID传感器由于需要氢气作为载气,在线设备安装现场条件很难满足,故很少采用;因此,目前在线监测设备较常采用的是TCD和半导体传感器;在TCD传感器和半导体传感器中,TCD传感器测量精度较半导体传感器低,但测量的线性度却比半导体传感器好,检测速度也较半导体传感器快;2两种在线监测技术诊断方法1.1光声光谱在线监测诊断方法1.1.1基于光声光谱法的变压器在线检测系统的结构设计根据光声光谱法的检测原理,基于光声光谱法的变压器在线监测系统主要由油气分离模块,光声模块,信号处理模块,油路及气路系统,PLC 控制模块,计算机通信及故障诊断模块等构成;文献3给出了4种设计方案;这四套系统具有共同的运作流程,即首先从变压器中提取少量油样,流入到油气分离室内,然后经过油气分离室的油气分离处理后将分离出来的气体导入到光声腔内,同时在气体循环泵的循环抽动下,使得故障气体在光声腔与油气分离室间循环流动,同时用微音器监测故障气体里的各种气体成分的含量,微音器检测到的信号首先经过差分放大处理后然后再输入到锁相放大器里进行锁相放大,从噪声中提取出微弱的有用信号,然后将信号经过数据采集卡输入到计算机中去,进一步对故障的类型进行诊断;四套系统的区分就在光声模块的不同;图3 结构设计图方案一在线式应用如图3a所示,其光声模块图中虚线框的主要特征在于,一个波长覆盖 1-20μm 的带球面反射镜的红外光源,6 个滤光片的特征波长分别为对应变压器油中溶解的 6 中故障气体的特征吸收波长,即μm,μm,μm,μm,μm,μm;将他们分别嵌套在一个滤光盘上,这个光盘的中轴将与一台步进电机相连接,并且可以在步进电机的带动下旋转,而机械斩波器在另一台步进电机的驱动下工作;光声腔则采用差分式的,各个部件的连接方式如图所示;基本工作原理为：红外光源发出的红外光,首先经过滤光片滤光,选出与某种故障气体成分相对应的红外光,然后在机械斩光器的调制作用下将连续的红外光变为断续的红外光,经过透镜将红外光会聚成更小的光斑,然后射入到光声腔的谐振管内,整个装置涉及到的机械结构偏多,控制较复杂,引入的干扰也更多,体积也偏大,但是由于其成本低廉,技术相对成熟,从而成为目前现有光声光谱技术应用的首选;方案二如图3b所示,调制采用电源直接调制,即设计一个频率脉冲发生器,然后在该频率脉冲电源的作用下使得光源与直流电源不断地接通与关断,从而实现红外光源的脉冲调制;但是,滤光片还是不可省去,仍然需要将红外光源经过滤光片分光,并提取出所需波长的红外光,经透镜聚集后射入到光声腔的谐振管中;由于这个光源独特的工作特性,导致可以采用直接的电源调制光信号,从而可以让我们省去机械斩波器的设计,一方面可以减少机械振动噪声的干扰,另一方面使得控制更加简单,只需要设计对应的一个频率发生器即可,控制精度相对有了进一步的提高,成本又可以降低一些;然而,这种方案所存在的问题是：首先由于光源自身特性所决定的,在这种工作方式下,光源的调制频率不能太高,不超过 100Hz,由于该型号光源的调制深度随着电源调制频率的增加而衰减;而且,这种调制方式下,红外光源的寿命相对较短,从而造成整套故障检测系统的寿命的缩短;方案三如图3c所示,采用可调谐级联反馈式二极管激光器,此时,我们则可以将上述方案中的单一红外光源替换为对应 6 个不同波长的二极管激光器,这样就省去了机械斩光器和滤光片,机械结构从而大大简化;将 6 个激光器固定在一起,然后将它们与光纤准直器相连,通过光纤准直器,可以将各个二极管激光器所发出的红外光准直到光声腔中;调制则采用电源直接调制,并且专门设计时序切换开关,在 6 个管子之间切换;由于省去了机械斩光器和滤光片的机械结构,一方面大大缩小了光声模块的体积,另一方面大大抑制了机械噪声的干扰,同时由于二极管激光器的高单色性等优良特征,使得检测精度也得到了进一步的提高;然而唯一的不足是：成本相对较高,由于目前激光器的价格很昂贵,从而导致整套设备下来的成本的提高,但是它的优良特性必然是今后光声光谱设备发展的趋势;方案四如图3d所示,是基于微机械化MEMS光声传感器和近红外激光二极管的在线式电力变压器故障监测系统;前三种方案中的光声传感器的体积相对第四种 MEMS 光声传感器都比较大;半导体微机械技术的快速发展,为光声传感器的设计指引了方向,那就是 MEMS 化;采用 MEMS 化的光声传感器可以批量生产,降低成本,同时由于其更小的体积,更有利于提高检测精度,同时采用 MEMS 化,我们甚至可以将红外激光光源,微音器以及光声腔三者有机结合在一起;美国麻省理工采用半导体激光器作为红外光源,通过微机械技术加工制成微型光声腔,同时实现了对微量气体成分的检测,检测灵敏度可达 10ppm.同时制作了金属黄铜腔体,并且利用实验数据比较分析了两者的优缺点;具体结构如图所示;具体结构设计为,去掉机械斩光器,去掉滤光片,去掉激光合束器,将每一个 MEMS 光声腔都镶嵌一个对应波长的红外激光二极管,并且将二者集成化;将混合气体依次通入每个 MEMS 光声腔,从而完成各种气体浓度含量的实时监测;由于,明显少去了复杂的机械调制措施,光声模块整体的体积和重量也大大减小,更方便于安装和应用;1.1.2油气分离装置图4 油气分离装置结构示意图文献3给出了一种油气分离装置的结构示意图;该油气分离装置的基本工作过程为：①抽真空：首先,关闭注油阀,关闭回油阀和回油泵,开启气体止回阀1,2,同时关闭电磁阀1,开启电磁阀2,同时启动真空泵,开始抽取气体排出到外界空气中去,形成一个负压的环境;②注油：关闭回油泵和回油止回阀以及气体止回阀,开启注油阀,向油气分离室中注油,同时经过流量控制器进行计量,当注入的油量达到一定量时,关闭注油电磁阀,作为油位高度的后备保护,我们还在油气分离室 1/3 高度处设置有油位液面传感器,当油位高度达到这个高度时,将触发传感器,强制关闭注油电磁阀,停止注油;③振荡脱气：启动超声振荡器,气体止回阀1,2,开启电磁阀1,关闭电磁阀2,启动真空泵用作气体循环泵,同时将脱好的气体输入到被检测光声腔内;④回油：当脱气检测完毕时,关闭气体止回阀1,2,关闭真空泵,关闭超声换能器,开启回油阀,开启回油泵,将已经脱气完毕的油注回到变压器中去;回油完毕后,就相当于一次脱气过程完毕;质量控制阀,可以控制气体的流量速度,为了更好的满足光声腔对该气体的检测效果,一般将气流速度限制为 20ml/min;1.1.3光声池的设计4光声光谱检测系统中,光声池作为光声信号的信号源,是系统中最为关键的部分,其特性很大程度上决定了系统的分辨力、信噪比和检测极限等关键性能;不同形式的光声池具有不同的特点;①非谐振气体光声池如果入射光均匀的分布于整个光声腔中,调制频率ω低于腔体的最低阶的简正频率时,光声池就工作在非谐振状态,这时池内的光声信号几乎是同相的;非谐振式气体光声池结构简单,体积较小,调制频率低,在仪器小型化时具有自己的优势,但信噪比较低,且不能对流动状态的试样进行检测;②谐振气体光声池当入射光的调制频率ω正好等于光声腔的某一谐振频率时,光声池工作在此谐振模式;谐振式光声池的原理是声波在腔体中传输,通过调制光源照射频率使其与声波在腔室中传播的本征频率重合形成共振,这样可以将光声信号进行共振放大;在谐振光声池中,对声波进行放大可以采用两种方式;一种是基于赫姆霍兹Helmholtz共振原理,使用共振腔放大光声效应激发出的声波；基于Helmholtz共振原理设计的光声池称为Helmholtz光声池,它一般由一根细长圆柱形管道连接两个不同体积的空腔组成;Helmholtz光声池工作时,光束透过下端空腔端面的窗口片入射到空腔中,以激发起光声效应,而微音器则安装于上端空腔,以检测气体的压力变化;Helmholtz光声池的主要优点是,只要简单地改变管道的面积和长度,共振频率便有相当大的变化,适当地设计管道的大小,即可获得总气体体积较小而 Q 值相当高Q~100的共振条件;但是由于管道中气体振子的摆动幅度很小,Helmholtz光声池对光声信号的放大能力有限;另一种放大声波的方式是：通过合理设计光声池,使光声效应产生的声波在光声池中形成驻波,利用驻波放大作用使光声信号得到共振增强,在此称这类光声池为空腔式光声池;空腔式共振光声池具有以下优点：1光声池的共振频率一般在1kHz以上,因此,随着光声池共振频率的升高,系统的低频噪声将显着降低；2声场在光声池中呈简正模式分布,因而可以将气体的进出口设置在声波波节处,以减弱气体流动对声场的干扰,这就解决了非共振光声池不能检测流动气体的问题；3利用光强分布I r ,ω和简正模式Pjr之间的耦合关系,可以增强光声信号并抑制噪声信号,从而提高系统的信噪比;1.1.4锁相放大器图5锁相放大器结构示意图锁相放大器的基本结构如图所示,包括信号通道、参考通道、相敏检测器phase-sensitive detection, PSD和低通滤波器Low-pass filter,LPF等;信号通道由低噪声前置放大器、各种特性的无源或有源滤波器、宽带放大器等部分组成；它的作用是对调制正弦信号输入进行交流放大,将微弱信号放大到足以推动相敏检测器工作的电平,并且滤除部分干扰和噪声,以提高相敏检测的动态范围;参考通道是锁相放大器区别于一般放大器的一个重要组成部分,它的主要作用是对参考输入进行放大或衰减,为相敏检测器提取被测信号的频率特征提供一个适合幅度的与被测信号频率相关同步的信号;参考输入一般是等幅正弦信号或方波开关信号,它可以是从外部输入的某种周期信号,也可以是系统内原来用于调制的载波信号或用于斩波的信号;相敏检测器又称相关解调器,它是锁相放大器的核心单元;相敏检测器是基于互相关检测原理,利用噪声信号与周期信号不存在相关性的特点,通过直接计算待检信号与参考信号在零点的相关值的方法来抑制噪声并提取有效信号;在原理上,相敏检测器相当于一个乘法器和积分器的组合;低通滤波器的主要作用是改善锁相放大器的信噪比,其时间常数RC 越大,锁相放大器的通频带宽越窄,抑制噪声的能力越强;1.2油色谱分析诊断方法1.2.1油色谱法在线监测系统基本结构图6油色谱法在线监测系统结构示意图系统的基本工作原理是：油气分离单元安装在变压器放油阀上,油中的故障气体通过透气膜进入气室;载气把气室中的故障气体吹入色谱仪中进行检测,气体检测器输出模拟信号；数据采集板把模拟信号变成数字信号,进行处理后,把数字量传送给工作站中的在线监测信息系统；在线监测信息系统对数据作进一步的运算,并根据处理结果进行故障诊断;1.2.2电力变压器油色谱分析诊断方法电力变压器油色谱分析诊断方法主要有三比值法、气体组分分析法、TD 法、四比值法、模糊理论法、神经网络法和专家系统法等5;1.2.2.1气体组分谱图法该种方法实质是一种直观的表现形式;将变压器每次的油色谱数据分别画在直角坐标系上;纵坐标表示各种气体的浓度比或浓度百分比,横坐标表示气体组分;利用这个图形,有助于确定故障类别;图7气体图形法故障例图1.2.2.2TD图法这种方法是基于三比值编码;当变压器内部存在高温过热和放电性故障时,绝大部分的C2H4/ C2H6>3,则选择三比值中的其余两项构成直角坐标系,以CH4/H2作为纵坐标,C2H2/ C2H4作为横坐标,形成TD分析判断图;该方法主要用于判断是过热故障还是放电故障;图8 一台 220kV 变压器油色谱分析结果的 TD 图1.2.2.3总烃安伏曲线法本方法仅仅适用于过热故障;按变电运行日志提供的电流、电压数据,得到每日变压器电源电压、电流的平均值,再加上每日的总烃含量为纵坐标,日期为横坐标,三条曲线进行分析判断,可以得出过热故障发生在导电回路还是非导电回路;判断依据为：1、取油样较为密集时,当 C1+C2 曲线的变化形式与电压曲线的相近时,为磁路故障；与电流曲线相近时,为电路故障,其中甲烷简写为 C1、乙烷、乙烯、乙炔简写为 C2；2、若电压升高,C1+C2 上升速度加快,电压降低,C1+C2 上升或下降速度变缓此时与电流关系不大,则为磁路故障；3、若电流增大,C1+C2 上升速度加快,电流降低,C1+C2 上升或下降速度变缓此时与电压关系不大,则为电路故障；4、特别注意电压与电流变压趋势差别比较大时,C1+C2 的变化;这是判断的关键,在发生此类情况时,进行重新取油样进行离线试验;在使用过程中,也有一定的注意事项：1、故障点可能出现缓慢发展,且受产气规律、油运行方式的影响,色谱试验存在一定的误差；2、取样不少于 3 次；3、精确计算平均值,作图时要尽量将单位长度线段取长,便于比较；4、此方法仅适用于过热型主变本体故障回路的判断；5、适用该方法进行故障判断后,还要进一步进行电气试验;1.2.2.4四比值法四比值法是将五种特征气体两两相除,得到四个数据编码,编码与判断结果如下：图9四比值法编码表。

探究变压器油色谱在线技术及应用摘要：变压器是电网稳定运行的关键环节之一，而对变压器油进行分析可以及时发现变压器的运行异常故障，从而针对性的采取措施及时消除故障隐患，保障电网稳定运行。

本文从变压器的故障机理、变压器油色谱分析在线技术入手，研究了变压器各类故障的油色谱诊断原理和方法，并结合实际案例对变压器油色谱在线技术进行了应用案例分析，为变压器稳定运行提供可借鉴的参考内容。

关键词：变压器；油色谱分析；在线技术引言我国经济的飞速发展离不开能源的供给，其中电网的稳定运行对电能的稳定供给起着重要的作用。

其中变电站的变压器是电网可靠运行的关键[1]。

故需要对变电站的变压器稳定运行开展研究，本文从变压器的故障提前辨识入手，通过油色谱在线技术的应用，提前预判变压器的问题，并通过案例检验在线监测设备检测对照故障判断的准确度，从而为变压器故障的快速诊断、保障变压器的长久稳定运行提供可靠的方法。

1变压器故障机理目前在电网中主要应用的变压器类型为油浸式变压器，由铁芯、绝缘材料、油箱、绕组和变压器油共同组成，其中绕组和铁芯作为核心元件，整体浸泡在变压器油中，变压器油是由芳香烃、环烷烃等烃类物质组成的混合物，起到绝缘、、烃类等异常气体，为通过冷却的作用，一旦出现放电、发热等故障，会出现H2色谱分析诊断变压器故障提供了技术基础。

1.1故障致因及类型1.11变压器故障致因概况目前常见的变压器故障致因主要有以下三种[2]：1、本质设计和制造致因变压器在最初设计选材时，没有选用质量较好的硅钢片或纸板等品牌材料，在变压器制造过程中，制造精度不够、加工技术不良，造成铁芯耗损、绕组防潮密封不足，影响了变压器的质量。

2、安装维保不到位致因变压器安装不规范，保护零部件失效，长期运行变压器油外漏或流通不畅影响了整体降温效果，维护保养时没有执行到位，易出现变压器长期满载、高负荷带病运行，最终出现故障。

3、偶发故障致因由于电路突然异常放电、偶发极端恶劣天气、地震等不可抗拒的外因，以及部分绝缘区域的材质寿命超期老化导致短路等情况，导致变压器突发故障。

1、前言.随着电力系统电压等级的提高、设备容量的增大，人们对供电可靠性提出了越来越高的要求。

变压器是电力系统主要设备之一，保证变压器的安全可靠运行，对提高电力系统的供电可靠性具有十分重要的意义。

变压器在运行中虽然采取了必要的保护措施，但由于内部绝缘结构复杂，电场及热场不均匀分布等原因，运行中仍有事故发生。

因此，为确保主变安全运行，人们发展了很多检测方法，油色谱检测是最为有效、灵敏的方法之一，不仅能发现故障、还能判断故障类型，故障的发展快慢。

但是，色谱是定期取样进行分析的，对突发性故障难以发现，且分析过程繁杂，环节多，人为误差大。

为此，为随时掌握设备的运行状态，检出突发性故障。

开展变压器油中溶解气体在线监测技术(DGA)的研究，开发变压器油中溶解气体在线监测系统，对于电力变压器实现状态监测与状态维修具有十分重要的意义。

2、变压器绝缘故障的原理2.1、变压器绝缘故障与特征气体的关系变压器的绝缘状况的优劣是电力系统安全运行的关键因素之一，变压器的主绝缘由绝缘油和固体绝缘材料两大部分组成。

变压器的内部故障主要分为过热性故障、放电性故障及受潮故障三种。

热故障可以分为低于150℃~300℃的低热故障、300~700℃的中热故障以及高于700℃的高热故障；电气故障按能量大小分，有高能量的电弧放电、低能量的间歇火花放电和最低能量的局部放电。

绝缘油和固体绝缘材料由于热或电故障分解出的气体经对流、扩散、不断地溶解在油中。

这些故障气体的组成和含量与故障的类型及其严重程度有密切关系。

因此，分析溶解于油中的气体，就能尽早发现变压器内部存在的潜伏性故障。

不同的故障类型产生的主要和次要特征气体如表1所示。

由上表可以看到，低能量局部放电在油中产生了氢气，过热故障产生了氢气、甲烷、乙烷和乙烯，而电弧故障则导致了氢气和乙炔的增加。

图1.1 油分解产生特征气体随温度变化概要图解在不同热点温度下，不同气体的增长率不同，特征气体的成份也不同。
