凸透镜成像规律易错题库辨析

一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

故选BC 。

2．如图是用手机、凸透镜和纸盒制成的简易“投影仪”，它能将手机画面放大投射到墙上，下列说法正确的是（ ）A．若透镜表面有一只小虫，墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看，能看到手机画面放大的像C．要使墙上的像变大一些，应将手机靠近透镜，同时使透镜离墙远一些D．要使看到的像更清楚，应将手机屏幕调亮一些，使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。

【详解】A．投影仪的成像条件是物距大于一倍焦距而小于二倍焦距，而小虫在透镜表面，意味着物距小于一倍焦距，则不能在墙上成像，故A错误；B．投影仪所成的像与透镜的距离较大，若眼睛贴近透镜，则无法观察到清晰的像，故B 错误；C．根据凸透镜的成像规律：物近像远像变大，将手机靠近透镜相当于将物体靠近透镜，那么像会变大，且像距变远，所以应将透镜离墙远一些，故C正确；D．将手机屏幕调亮，是让物体本身光线更强，成像更清晰，而环境暗一些可避免环境光线对成像的影响，故D正确。

易错点19 凸透镜成像原理分析及变化应用问题01 知识点梳理02 易错陷阱（3大陷阱）03 举一反三【易错点提醒一】区分不同透镜对光线的作用【易错点提醒二】凸透镜成像原理在静态光路中遵循物像与焦距的对应关系【易错点提醒三】凸透镜成像原理在动态光路中注重比较动态变化前后物像在位置上的相对变化04 易错题通关（真题+模拟）1.透镜对光线的作用：（1）凸透镜对光线有会聚作用；（2）凹透镜对光线有发散作用；2.有关凸透镜成像的几个概念：（1）物距：物体到凸透镜光心的距离，用字母u表示；（2）像距：物体通过凸透镜所成的像到光心的距离，用字母v表示；（3）焦距：凸透镜焦点到光新的距离，用字母f表示；3.凸透镜成像的规律4.有关凸透镜成像的几点推论：（1）一倍焦距分虚实，二倍焦距分大小；（2）光屏上只能承接实像，虚像无法用光屏承接；（3）静态成像光路中：物距大于像距，光屏上成倒立、缩小的实像，物距小于像距，光屏上成倒立、放大的实像；（4）动态成像光路中：物体靠近凸透镜，光屏需远离凸透镜，光屏成倒立、变大的实像，即物近像远像变大；物体远离凸透镜，光屏需靠近凸透镜，光屏成倒立、变小的实像，即物远像近像变小。

【分析】借助凸透镜，凹透镜对光线的不同作用，以及不同透镜对不同方式的入射光线的影响构建不同光路模型混淆考生对折射光路的分析判定，考生容易出现混淆凸、凹透镜对光线的作用，同一透镜对不同入射光线产生不同偏折作用等问题。

【解题技巧】1．明确凸透镜对光线有会聚作用，即光线通过凸透镜后其传播方向将靠近主光轴；2．明确凹透镜对光线有发散作用，即光线通过凸透镜后其传播方向将远离主光轴；3．牢记凸透镜和凹透镜各自对应的三条特殊光线。

【分析】凸透镜成像原理对应的静态光路成像问题，侧重考查成像关系的一一对应，考生容易混淆物距，像距和焦距对应的关系，从而出现成像规律分析不准确，成像特点判定混乱等错误。

【解题技巧】1．确定静态光路中光屏上是否可以承接到清晰地像；2．确定透镜的焦距；3. 光屏上能承接到清晰地像，则遵循物距大于像距，光屏上成倒立、缩小的实像，物距小于像距，光屏上成倒立、放大的实像。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。

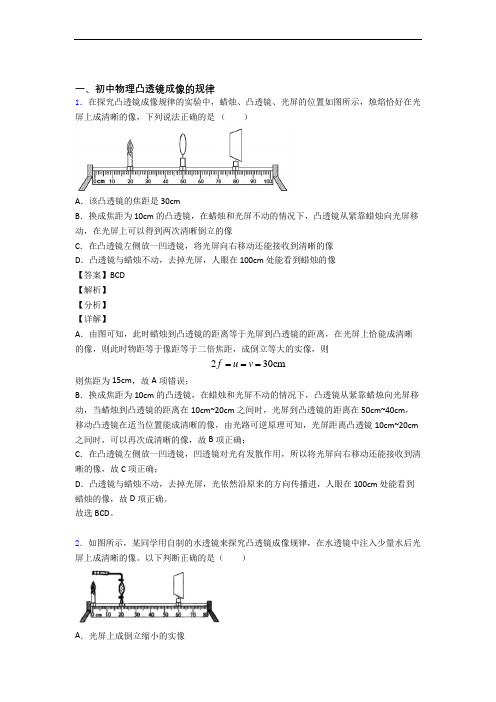

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===230cmf u v则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（）A．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动 【答案】BC 【解析】 【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f > 20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

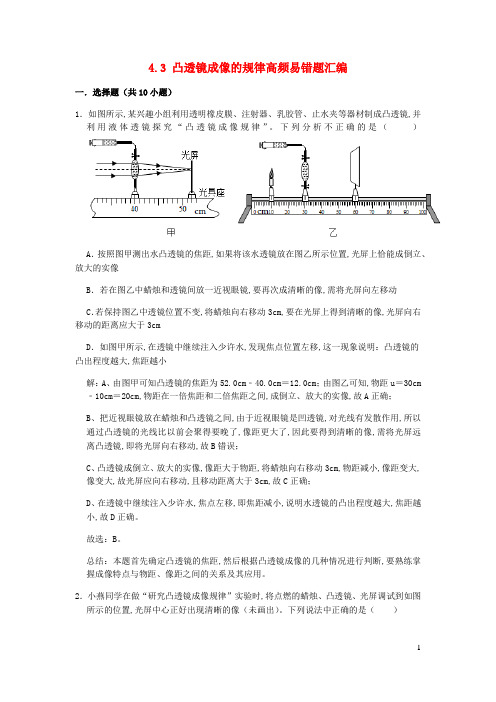

4.3 凸透镜成像的规律高频易错题汇编一．选择题（共10小题）1．如图所示,某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凸透镜,并利用液体透镜探究“凸透镜成像规律”。

下列分析不正确的是（）A．按照图甲测出水凸透镜的焦距,如果将该水透镜放在图乙所示位置,光屏上恰能成倒立、放大的实像B．若在图乙中蜡烛和透镜间放一近视眼镜,要再次成清晰的像,需将光屏向左移动C．若保持图乙中透镜位置不变,将蜡烛向右移动3cm,要在光屏上得到清晰的像,光屏向右移动的距离应大于3cmD．如图甲所示,在透镜中继续注入少许水,发现焦点位置左移,这一现象说明：凸透镜的凸出程度越大,焦距越小解：A、由图甲可知凸透镜的焦距为52.0cm﹣40.0cm＝12.0cm；由图乙可知,物距u＝30cm ﹣10cm＝20cm,物距在一倍焦距和二倍焦距之间,成倒立、放大的实像,故A正确；B、把近视眼镜放在蜡烛和凸透镜之间,由于近视眼镜是凹透镜,对光线有发散作用,所以通过凸透镜的光线比以前会聚得要晚了,像距更大了,因此要得到清晰的像,需将光屏远离凸透镜,即将光屏向右移动,故B错误；C、凸透镜成倒立、放大的实像,像距大于物距,将蜡烛向右移动3cm,物距减小,像距变大,像变大,故光屏应向右移动,且移动距离大于3cm,故C正确；D、在透镜中继续注入少许水,焦点左移,即焦距减小,说明水透镜的凸出程度越大,焦距越小,故D正确。

故选：B。

总结：本题首先确定凸透镜的焦距,然后根据凸透镜成像的几种情况进行判断,要熟练掌握成像特点与物距、像距之间的关系及其应用。

2．小燕同学在做“研究凸透镜成像规律”实验时,将点燃的蜡烛、凸透镜、光屏调试到如图所示的位置,光屏中心正好出现清晰的像（未画出）。

下列说法中正确的是（）A．凸透镜焦距为20cmB．屏上的像是倒立、缩小的实像C．焟烛燃烧变短,屏上像的位置会下降D．取走光屏,则凸透镜不成像解：A、根据图示信息可知,物距大于像距,成倒立缩小实像,此时u＞2f,即40cm＞2f,焦距大小为f＜20cm,故A错误；B、能在光屏上成像,并且物距大于像距,只有u＞2f,2f＞v＞f,成倒立缩小实像,故B正确；C、因为经过光心的光线方向不发生改变,则蜡烛变短时,像应该先上移动,故C错误；D、凸透镜成像与有无光屏无关,所以取走光屏,则凸透镜仍能成像,故D错误。

一、初中物理凸透镜成像的规律1．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动【答案】BC【解析】【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

故选BC 。

2．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是A．凸透镜的焦距可能是12cmB．照相机利用了这种成像特点C．若在透镜和蜡烛之间放一片近视镜，光屏适当左移可再次出现清晰的像D．蜡烛和光屏不动，透镜向光屏适当移动可再次出现清晰的像【答案】AD【解析】【详解】A、由图可知，像距大于物距，此时凸透镜成倒立放大的实像，物距u=20cm，f<u<2f，即f<20cm<2f，像距大于2倍焦距，v>2f，即30cm>2f，解得10cm<f<15cm，故凸透镜的焦距可能是12cm，A正确；B、此时凸透镜成倒立放大的实像，照相机利用凸透镜成倒立缩小实像的原理制成；故B错误；C、若在透镜和蜡烛之间放一近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像；故C错误；D、蜡烛和光屏不动，透镜向光屏适当移动，当物距、像距与上次正好颠倒时，根据光路可逆的特点知，可再次出现清晰的像，故D正确。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律"的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图甲所示。

实验前，让一束平行光射向凸透镜，如图乙所示，移动光屏，直到在光屏上会聚成一点。

实验中，学生多次移动蜡烛和光屏的位置进行实验探究。

探究完成后，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到烛焰清晰的像。

下列有关说法中正确的是（）A．该凸透镜的焦距为60cmB．随着蜡烛燃烧变短，光屏上的像将向上移动C．当学生把蜡烛移动到80cm刻度处，再移动光屏，会成一个倒立、缩小的实像D．小明拿来的眼镜是近视镜【答案】BCD【解析】【详解】A．由焦距的概念可知，f=-=60cm50cm10cm所以该凸透镜的焦距为10cm，A错误；B．凸透镜在光屏上成倒立的实像，随着蜡烛燃烧变短，光屏上的像将向上移动，B正确；C．由甲图知， 80cm刻度处到凸透镜的距离为u=-=80cm50cm30cm所以>=u f20cm2因此在光屏上成一个倒立、缩小的实像，C正确；D．只将光屏远离凸透镜到适当的位置又在光屏上得到蜡烛清晰的像，说明物距不变，像距增大了，也就是眼镜对光具有发散作用，因此小明的眼镜是凹透镜，凹透镜用来矫正近视眼也叫近视镜，D正确。

故选BCD。

2．如图是用手机、凸透镜和纸盒制成的简易“投影仪”，它能将手机画面放大投射到墙上，下列说法正确的是（）A．若透镜表面有一只小虫，墙上能看到小虫的像B．眼睛贴近透镜向纸盒里面看，能看到手机画面放大的像C．要使墙上的像变大一些，应将手机靠近透镜，同时使透镜离墙远一些D．要使看到的像更清楚，应将手机屏幕调亮一些，使周围的环境暗一些【答案】CD【解析】【分析】本题考查凸透镜的成像规律。

【详解】A．投影仪的成像条件是物距大于一倍焦距而小于二倍焦距，而小虫在透镜表面，意味着物距小于一倍焦距，则不能在墙上成像，故A错误；B．投影仪所成的像与透镜的距离较大，若眼睛贴近透镜，则无法观察到清晰的像，故B 错误；C．根据凸透镜的成像规律：物近像远像变大，将手机靠近透镜相当于将物体靠近透镜，那么像会变大，且像距变远，所以应将透镜离墙远一些，故C正确；D．将手机屏幕调亮，是让物体本身光线更强，成像更清晰，而环境暗一些可避免环境光线对成像的影响，故D正确。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像。

下列说法正确的是（ ）A ．此时的成像特点与投影仪相同B ．该透镜的焦距满足8cm < f <15cmC ．将蜡烛和光屏互换后，光屏上不能承接到清晰的像D ．将蜡烛和光屏同时远离凸透镜，可再次承接到清晰的像【答案】B【解析】【分析】【详解】A ．由题可知，蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，物距大于像距，光屏上成倒立缩小的实像，与照相机原理相同，故A 不正确；B ．由凸透镜成像规律可知，此时物距在二倍焦距以外，像距在一倍焦距和二倍焦距之间，即2f v f >>，2u f >即216cm f f >>，30cm 2f >可得16cm 8cm f >>，15cm f <则8cm 15cm f <<透镜的焦距满足8cm 15cm f <<，故B 正确；C ．由光路可逆原理可知，将蜡烛和光屏互换后，光屏上能承接到清晰的像，故C 项不正确；D ．将蜡烛远离凸透镜时，光屏要靠近凸透镜，才能在光屏上成清晰的像，故D 项不正确。

故选B 。

2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．4．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
