第1篇一、施工准备1. 设计方案：根据酒店厨房的具体情况，制定合理的排烟系统设计方案，包括集烟罩、排烟管道、风机、净化器等设备的选型和安装位置。
2. 材料准备：根据设计方案，准备所需的材料，如不锈钢板材、管道、风机、净化器、密封胶等。
3. 人员组织：成立施工队伍，明确各岗位人员职责，确保施工顺利进行。
二、施工步骤1. 集烟罩安装：根据设计方案，将集烟罩安装在炉具上方，确保离地间隙在1850mm-2000mm之间，便于吸烟效果和维修清洗。
2. 排烟管道安装：根据管道走向，安装排烟管道，尽量减少弯头使用，提高抽排烟效果。
管道连接处要确保密封，防止油污泄漏。
3. 风机风柜及净化器安装：将风机、风柜及净化器安装在指定位置，确保安装空间宽敞，便于维修及清洗。
4. 排烟系统调试：安装完成后，进行排烟系统调试，确保排烟效果符合设计要求。
5. 系统验收：施工完成后，进行系统验收，确保各项指标符合国家标准。
三、施工注意事项1. 严格按照设计方案进行施工，确保施工质量。
2. 注意管道安装的密封性，防止油污泄漏。
3. 在安装过程中，注意安全防护，防止意外事故发生。
4. 施工现场保持整洁，避免污染厨房环境。
5. 施工过程中，加强与相关部门的沟通，确保施工顺利进行。
6. 施工完成后，进行系统培训，让员工了解排烟系统的使用和维护方法。
四、后期维护1. 定期检查排烟系统，确保设备正常运行。
2. 定期清洗排烟管道，防止油污积累。
3. 定期检查风机、风柜及净化器，确保设备完好。
4. 发现问题及时处理，确保排烟系统正常运行。
大酒店厨房排烟工程施工是一项重要的工程，关系到酒店的环境卫生和员工的健康。
在施工过程中，要严格按照设计方案进行施工，确保施工质量，同时加强后期维护，确保排烟系统长期稳定运行。
第2篇一、施工准备1. 施工图纸及规范：熟悉施工图纸，了解厨房排烟系统的布局、设备型号及参数。
同时，掌握相关施工规范和标准，如《建筑给排水及采暖工程施工质量验收规范》等。
厨房排烟系统施工方案一、背景介绍厨房是一个需要保持空气清新的地方，烹饪过程中产生的烟雾和油烟不仅会影响工作人员的健康，还会影响到厨房环境的整体卫生。
为了解决这个问题，厨房排烟系统应运而生。
本文将介绍厨房排烟系统施工方案。
二、施工前准备在进行厨房排烟系统施工之前，需要进行一些准备工作，包括但不限于以下几个方面：1.确定排烟系统设计方案：根据厨房的布局和烹饪设备的功率大小，确定排烟系统的设计方案，包括风机、风管等设备的数量、安装位置等。
2.安装位置测量：在确定设计方案后，需要对厨房进行详细的测量，确定每个设备的安装位置，考虑到排烟效果和施工的可行性。
3.安全评估：排烟系统施工需要涉及到电气线路和高空作业等情况，因此需要对施工环境进行安全评估，确保安全施工。
三、施工步骤排烟系统的施工通常包括以下几个步骤：1.安装风机：根据设计方案确定的风机数量和位置，在厨房墙壁或屋顶上安装风机，并连接好电源和控制系统。
2.安装风管：根据设计方案确定的风管数量和位置，将风管从风机引出，穿过墙壁或屋顶，并与烟道连接。
3.安装防火阀门：在风管与墙壁或屋顶的连接处，安装防火阀门，用于防止火灾蔓延。
4.连接烟道：将风管与厨房烟道连接，确保排烟系统可以将烟雾和油烟排出室外。
5.安装排烟罩：根据厨房的烹饪设备位置和数量，安装相应数量的排烟罩，并将排烟罩与风管连接。
6.安装控制系统：安装控制系统，包括开关、传感器等设备，用于监测和控制排烟系统的运行。
7.系统调试：完成系统安装后，需要进行系统调试，确保排烟系统的正常运行，符合设计要求。
四、施工注意事项在进行厨房排烟系统施工时，应注意以下几个事项：1.安全第一：施工过程中应严格遵守安全操作规程，确保工作人员的人身安全。
2.施工质量：排烟系统的施工质量关系到系统的使用效果，应严格按照设计方案进行施工，避免出现漏风、漏烟等问题。
3.环境保护：在施工过程中，应尽量避免对周围环境造成污染，及时清理施工现场以保持环境整洁。
厨房排烟通风工程施工方案一、施工前准备工作（一）设计方案确认1. 根据客户需求和厨房环境，确定最佳的排烟通风设计方案。
2. 确认设计方案后，制定施工计划及施工图纸，明确施工内容和工期。
（二）材料准备1. 根据设计方案和施工图纸，准备所需的排烟通风设备和材料，包括抽油烟机、排烟管道、风管、风口、风阀等。
2. 确保所选材料符合国家标准并具有相关的安全认证。
（三）工程准备1. 对施工区进行清理，确保施工区域干净整洁。
2. 根据施工图纸确定设备安装位置、管道布局和出口位置。
二、设备安装（一）抽油烟机安装1. 根据设计方案确定抽油烟机的安装位置，确保与灶具位置相对应。
2. 安装抽油烟机时，需考虑设备的牢固性和稳定性，确保安全性。
（二）管道安装1. 根据设计方案确定排烟管道和风管的走向和布局。
2. 安装排烟管道和风管时，需选择合适的连接件和支架，确保管道的稳固和畅通。
（三）电气连接1. 抽油烟机的电气连接需按照相关安全标准进行，确保接地良好。
2. 安装插座和开关时，需考虑使用防水开关插座，确保安全性。
三、风口和风阀安装1. 根据设计方案确定风口和风阀的位置和数量。
2. 安装风口和风阀时，需要注意安装高度和位置，确保通风效果。
四、验收与调试（一）设备验收1. 对抽油烟机、排烟管道、风管等设备进行检查，确保无损坏和安装正确。
2. 测试设备的开关和调节功能，确保操作正常。
（二）通风效果测试1. 启动抽油烟机，在厨房使用灶具时，测试排烟管道和风管的通风效果。
2. 调整风口和风阀的开合程度，优化通风系统效果。
五、工程收尾及交付1. 清理施工区，清除材料和垃圾，确保施工区域干净整洁。
2. 对通风设备和管道进行最终检查，确保无不良隐患。
3. 向客户交付通风系统使用说明书，对设备的使用和维护进行解释。
六、验收与保养1. 经过客户验收合格后，正式交付使用。
2. 客户在使用通风系统时，需定期进行清洁和保养，确保系统运行稳定。
七、安全制度与环境保护1. 在施工过程中，严格执行安全操作规程，确保施工人员和周围环境的安全。
一、工程概况本工程为某大型餐饮企业厨房通风排烟工程，主要包括通风系统、排烟系统、油烟净化系统以及相关配套设施的设计、制作、安装和调试。
工程地点位于某市某商业区，建筑面积约10000平方米，厨房区域约2000平方米。
工程内容涉及通风管道、风机、油烟净化器、排烟罩、消防设备等。
二、设计原则1. 符合国家相关标准和规范，确保工程安全、可靠、高效；2. 根据厨房布局和实际需求，合理设计通风排烟系统；3. 优化管道布局，缩短管道长度，降低噪音和阻力；4. 采用高效油烟净化设备，确保排放达标；5. 系统设计应易于操作、维护和保养。
三、施工方案1. 施工准备（1）组织施工队伍，明确各工种人员职责；（2）准备施工所需材料、设备、工具等；（3）现场勘查，确定施工方案；（4）编制施工进度计划，确保工程按时完成。
2. 施工步骤（1）通风管道安装1）根据设计图纸，进行现场放样；2）安装管道支架，确保管道固定牢固；3）安装通风管道，注意管道接口密封；4）进行管道防腐处理。
（2）风机安装1）根据设计要求，选择合适的风机型号；2）安装风机支架，确保风机固定牢固；3）连接风机与管道，确保连接严密；4）进行风机调试，确保风机运行正常。
（3）油烟净化器安装1）根据设计要求，选择合适型号的油烟净化器；2）安装油烟净化器支架，确保设备固定牢固；3）连接油烟净化器与管道，确保连接严密；4）进行油烟净化器调试，确保设备运行正常。
（4）排烟罩安装1）根据设计要求，选择合适型号的排烟罩；2）安装排烟罩支架，确保设备固定牢固；3）连接排烟罩与管道，确保连接严密；4）进行排烟罩调试，确保设备运行正常。
（5）消防设备安装1）根据设计要求，选择合适型号的消防设备；2）安装消防设备支架，确保设备固定牢固；3）连接消防设备与管道，确保连接严密；4）进行消防设备调试，确保设备运行正常。
3. 质量控制（1）严格按照设计图纸和施工规范进行施工；（2）对施工材料、设备进行检查，确保符合质量要求；（3）对施工过程进行监控，发现问题及时整改；（4）对施工质量进行验收，确保工程质量达到标准。
厨房排烟施工方案一、背景介绍厨房是一个烟雾较为集中的区域，长期吸入大量的烟雾容易引发健康问题，并增加火灾的风险。
因此，厨房排烟系统的设计和施工非常重要。
本文将介绍一种常用的厨房排烟施工方案，旨在提供一个安全、高效的厨房环境。
二、方案概述该厨房排烟施工方案主要包括以下几个方面：1.合理布局：根据厨房的实际情况，合理安排厨房各个区域的摆放位置，确保排烟系统的覆盖范围。
2.风机选择：选用适合厨房大小和烟雾量的风机，保证厨房内空气的流通和排烟效果。
3.排烟管道设计：设计合理的排烟管道系统，包括排烟管道的长度、直径、材质等要素，确保排烟畅通。
4.排烟口设置：合理设置排烟口的位置和数量，保证烟雾能够及时排出厨房。
5.配电系统规划：为排烟系统提供稳定供电，确保系统的正常运行。
三、具体施工步骤1. 进行厨房布局设计在进行排烟施工前，需要对厨房进行合理的布局设计。
应考虑厨房的大小、燃气灶、油烟机等设备的位置，以及厨房内的烹饪工作流程。
合理的布局有助于提高排烟系统的效率。
2. 选择适合的风机根据厨房的大小和烟雾量，选择适合的风机。
常见的风机有离心风机和轴流风机，离心风机适用于大型厨房，而轴流风机适用于小型或中小型厨房。
3. 设计排烟管道系统根据厨房的布局和位置，设计合理的排烟管道系统。
排烟管道应保持一定的倾斜角度，以便排烟顺利流出。
管道的直径应根据厨房的大小和风机的容量进行合理选择。
4. 设置排烟口根据排烟管道的设计，合理设置排烟口的位置和数量。
排烟口应位于厨房的高处，远离窗户和通风口，避免烟雾被吹回厨房。
5. 规划配电系统排烟系统需要稳定的供电，因此需要规划配电系统。
确保风机和其他配件能够正常工作，并设置漏电保护装置，以提高安全性。
四、安全措施在进行厨房排烟施工时，需要注意以下安全措施：1.施工现场需要准备好灭火器具和其他灭火设备，以应对可能发生的火灾。
2.施工过程中需要严格遵守电气安全操作规范，防止触电事故的发生。
厨房通风排烟工程施工方案随着城市化和工业化的快速发展，人们的生活水平不断提高，对于居住环境的要求也越来越高。
厨房作为家庭生活中的重要场所，通风排烟工程的质量直接关系到家庭成员的健康和生活质量。
因此，厨房通风排烟工程的施工方案显得尤为重要。
二、工程概况1. 项目名称：厨房通风排烟工程施工方案2. 工程地点：某小区住宅楼3. 工程范围：包括厨房通风系统的设计、安装和调试三、工程目标通过本次工程施工，实现以下目标：1. 提高居民厨房的通风排烟效果，改善居住环境；2. 保障居民健康，减少厨房油烟对人体的危害；3. 提高居民生活质量，营造舒适的居家环境。
四、工程内容1. 厨房通风排烟系统设计通过对厨房空间的结构和布局进行分析和研究，确定合理的通风排烟系统设计方案。
其中包括通风口、排烟管道、排烟风机和智能控制系统等设施的布置和设计。
2. 排烟风机安装根据设计方案，对排烟风机进行安装，保证其在使用过程中能够有效排出厨房内产生的油烟和异味。
3. 排烟管道安装根据实际情况，进行排烟管道的布置和连接，确保排烟系统的畅通。
4. 通风口设置在厨房空间内合适的位置设置通风口，保证新风和排烟的畅通。
5. 智能控制系统安装通过安装智能控制系统，实现对通风排烟系统的远程监控和自动控制。
6. 系统调试对排烟系统进行调试，检验其排烟效果和运行稳定性。
五、施工方案1. 施工前准备在开工前，对施工现场进行准备工作，包括清理现场、验收设备和材料等。
2. 设备安装按照设计方案和要求，对排烟风机、排烟管道和通风口进行安装。
3. 系统连接对排烟系统进行连接，确保排烟管道和通风口的畅通。
4. 控制系统安装安装智能控制系统，并进行调试。
5. 系统调试对整个排烟系统进行调试，检验其运行效果。
6. 完工验收经过系统调试和整体检验后，完成工程领取竣工资料并移交客户方。
六、工程施工制度1. 严格执行相关安全规定，保证施工现场的安全；2. 严格按照设计图纸和施工方案进行施工，确保施工质量；3. 做好施工记录和施工日志，以备后期验收。
厨房排烟系统设计施工方案1. 引言厨房排烟系统在商业厨房中起到非常重要的作用。
它能够有效地排除烹饪过程中产生的废气和烟雾，保持厨房空气清新，减少火灾风险，并提供良好的工作环境。
本文将介绍厨房排烟系统的设计和施工方案，以确保其高效运行和符合相关安全标准。
2. 设计要求在设计厨房排烟系统时，需要考虑以下几个要求：1.排烟量：根据厨房的尺寸和使用情况，确定排烟系统需要处理的烟雾和废气的量。
2.排放位置：确定适合排放废气的位置，以避免对建筑物和周围环境造成不良影响。
3.通风方式：选择适当的通风方式，如自然通风、机械通风或二者的结合，以确保厨房空气质量达到标准。
4.系统控制：设计系统控制策略，包括排烟风机的启停控制、排烟阀门的操作以及安全控制装置的设置。
3. 系统组成厨房排烟系统主要由以下几个组成部分构成：1.排烟罩：位于炉灶上方的装置，用于收集烟雾和废气，并将其引导到排烟管道。
2.排烟管道：负责将烟雾和废气从排烟罩传输到室外或特定的排放位置。
3.排烟风机：安装在排烟管道上，通过产生负压将烟雾和废气排出室外。
4.排烟阀门：用于控制排烟系统的气流方向和流量。
5.控制装置：包括排烟风机的启停控制、排烟阀门的操作以及安全控制装置的设置。
4. 设计步骤设计厨房排烟系统的步骤如下：1.确定排烟量：根据厨房的尺寸、炉灶数量和使用情况，计算出系统需要处理的烟雾和废气的量。
2.确定排放位置：根据建筑物的结构和周围环境，选择适当的排放位置，以确保排放的废气不会对建筑物和周围环境造成污染。
3.选择通风方式：根据厨房的使用情况和通风需求，选择适当的通风方式，如自然通风、机械通风或二者的结合。
4.设计排烟管道：根据厨房的布局和排放位置确定排烟管道的布置和尺寸，以确保烟雾和废气能够顺利排出室外。
5.选择排烟风机：根据排烟量和管道阻力，选择适当的排烟风机，以确保系统能够正常运行。
6.设计控制装置：根据系统的需求，设计排烟风机的启停控制、排烟阀门的操作以及安全控制装置的设置。

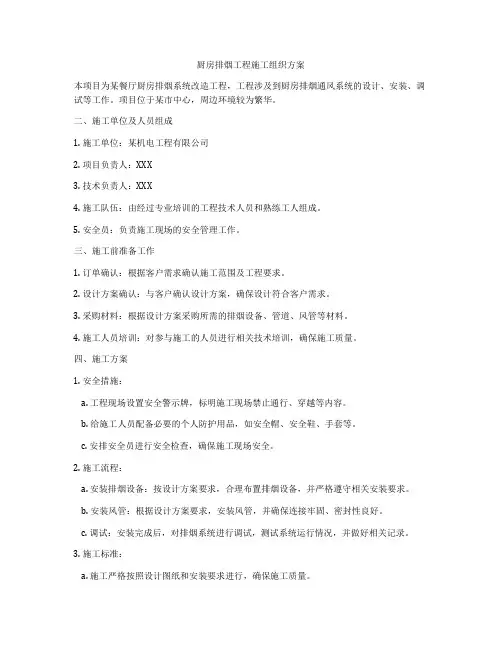

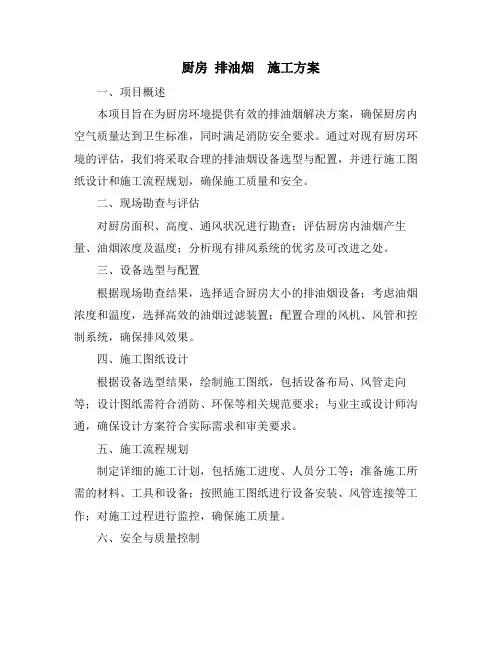

厨房排烟工程施工组织方案本项目为某餐厅厨房排烟系统改造工程，工程涉及到厨房排烟通风系统的设计、安装、调试等工作。
项目位于某市中心，周边环境较为繁华。
二、施工单位及人员组成1. 施工单位：某机电工程有限公司2. 项目负责人：XXX3. 技术负责人：XXX4. 施工队伍：由经过专业培训的工程技术人员和熟练工人组成。
5. 安全员：负责施工现场的安全管理工作。
三、施工前准备工作1. 订单确认：根据客户需求确认施工范围及工程要求。
2. 设计方案确认：与客户确认设计方案，确保设计符合客户需求。
3. 采购材料：根据设计方案采购所需的排烟设备、管道、风管等材料。
4. 施工人员培训：对参与施工的人员进行相关技术培训，确保施工质量。
四、施工方案1. 安全措施：a. 工程现场设置安全警示牌，标明施工现场禁止通行、穿越等内容。
b. 给施工人员配备必要的个人防护用品，如安全帽、安全鞋、手套等。
c. 安排安全员进行安全检查，确保施工现场安全。
2. 施工流程：a. 安装排烟设备：按设计方案要求，合理布置排烟设备，并严格遵守相关安装要求。
b. 安装风管：根据设计方案要求，安装风管，并确保连接牢固、密封性良好。
c. 调试：安装完成后，对排烟系统进行调试，测试系统运行情况，并做好相关记录。
3. 施工标准：a. 施工严格按照设计图纸和安装要求进行，确保施工质量。
b. 特殊工艺施工环节需进行相应验收，确保施工质量。
五、现场施工管理1. 现场组织：a. 设立施工指挥部，统一指挥施工，配备施工现场必要设施，如指挥室、办公桌椅等。
b. 设置施工围挡，确保施工现场周边环境整洁。
c. 指定专人负责施工现场管理，确保施工秩序井然。
2. 施工进度：a. 严格执行施工计划，按时完成各项施工任务。
b. 定期召开现场施工会议，进行施工进度汇报及问题协调。
六、施工质量管理1. 施工质量管控：a. 严格按照设计要求进行施工，保证施工质量。
b. 对施工质量进行定期检查，发现问题及时整改。
厨房排烟工程安装施工方案1. 引言随着人们生活水平的提高，厨房排烟工程的重要性逐渐凸显。
良好的厨房排烟系统不仅可以提高厨房的空气质量，还能有效防止烟雾外溢，确保厨房工作人员和居民的安全。
本文将对厨房排烟工程的安装施工方案进行详细说明。
2. 工程概述厨房排烟工程是指在厨房内安装排风设备，通过排风将厨房内产生的烟雾和异味排出室外，确保室内空气的清新和厨房工作环境的良好。
具体工程包括风机、风管、排风罩等设备的安装。
3. 施工步骤3.1 前期准备•确定厨房的布局和设计方案，包括排风设备的类型、数量和位置。
•准备必要的施工工具和材料，如电钻、螺丝刀、风管、风机等。
3.2 安装风机•根据设计方案确定风机的安装位置，通常应选择靠近烟源的位置。
•使用电钻和螺丝刀将风机固定在安装位置上，确保稳固可靠。
•连接风机和电源，并进行电气接地。
3.3 安装风管•根据设计方案确定风管的布局和长度。
•使用电钻和螺丝刀将风管连接件固定在厨房吊顶或墙壁上。
•将风管依次连接好，确保连接紧密，无泄漏。
•在风管的弯头处安装消声器，以减少噪音。
3.4 安装排风罩•根据设计方案确定排风罩的位置和尺寸。
•使用螺丝刀将排风罩固定在墙壁或窗户上，确保牢固可靠。
3.5 安装检测设备•根据需要，在厨房内安装烟雾探测器和温湿度传感器等检测设备，用于监测厨房内空气质量。
•连接检测设备和电源，并进行调试和校准。
3.6 联通管道与测试•将风机与风管进行连接，确保通风畅通。
•对整个排烟系统进行测试，检查风机、风管、排风罩等设备的工作状态。
•对排烟系统进行调试和优化，确保其工作效果达到设计要求。
4. 安全与质量控制•施工过程中，必须按照相关标准和规范进行操作，确保施工质量。
•检查所使用的材料和设备是否符合国家标准，并进行必要的品质把关。
•对安装完成的排烟系统进行全面的安全性能测试，确保其正常运行。
•在工程竣工后，组织相关人员进行培训，提高他们对排烟系统的操作和维护的认识和能力。
单位食堂厨房排烟施工方案1. 引言单位食堂厨房排烟施工方案旨在规范食堂厨房的排烟设施，确保厨房内的油烟能够及时有效地被排除，提高工作环境的舒适度和安全性。
本文档将介绍单位食堂厨房排烟施工方案的具体内容。
2. 施工方案2.1 排烟设备选择根据食堂厨房的实际情况和烟道长度等因素，应选择适合的排烟设备。
常见的排烟设备包括离心式排烟风机和轴流式排烟风机。
离心式排烟风机适用于烟道长度较长的厨房，而轴流式排烟风机适用于烟道长度较短的厨房。
2.2 烟道设计烟道是排烟系统的核心组成部分，合理的烟道设计能够提高排烟效果。
烟道的设计应考虑烟道的长度、直径和材质等因素。
一般情况下，烟道的直径应根据厨房的面积和炉灶数量来确定，直径较小的烟道会增加排烟的阻力，影响排烟效果。
2.3 排烟系统布局排烟系统的布局需要考虑到厨房内的各个功能区域，并保证排烟设备的合理安装位置。
常见的布局方式包括单边排烟和双边排烟。
单边排烟适用于狭长型的厨房，将排烟设备安装在厨房的一侧；双边排烟适用于宽敞的厨房，将排烟设备分别安装在厨房的两侧。
2.4 排烟风管布置排烟风管的布置需要考虑到烟道的长度和形状等因素。
风管应尽量避免走直线，可以采用弯曲或倾斜的方式布置，以增加排烟的效果。
同时，风管的材质应选择耐高温、不易堵塞的材料，如镀锌钢板或不锈钢。
2.5 防火措施排烟系统应具备良好的防火措施，以确保排烟过程中不会引发火灾。
在烟道连接处和风管连接处应采用防火密封材料进行密封，防止烟道和风管之间的漏风和火灾扩散。
2.6 施工进度安排在进行排烟施工时，需要合理安排施工进度，尽量减少对食堂正常运营的影响。
可以选择在非工作时段进行施工，如夜间或周末。
同时，也应尽量减少施工带来的噪音和污染，确保施工过程中的卫生和安全。
3. 施工流程3.1 前期准备工作在施工开始前，需要进行一些前期准备工作。
首先，应制定详细的施工方案，包括排烟设备选择、烟道设计、排烟系统布局等内容。
厨房设备及管道安装施工方案
工程名称：延安市新区（北区）市级行政中心及市民服务中心
建设单位：延安市市直机关事务管理局
施工单位：西安新赛德厨具工程有限公司
编制日期：2015年7月12日
1．施工组织
1.1 劳动组织准备：本工程的为延安市新区市级行政中心厨房设备及管道安装工程，总包方为中国建筑第三工程局，在总包方统一领导下开展工作，针对我方新承包的工程项目，配备相应施工人员，建立施工管理体，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。
1.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。
针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。
1.3 施工现场准备：施工用电和生产、加工场地由总包方统一规划。
1.4 本工程排烟、排风、新风系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表Ⅰ
表Ⅰ劳动力计划表
工种名称计划人数工种名称计划人娄
安装工21 保温 4
电气焊 5 钳工 5
油漆工 3 安全员 1
临电 2 材料、机械 2
1.5 施工机具准备
具体施工用机具见下表Ⅱ。
表Ⅱ施工机具计划表
机具名称数量机具名称数量
龙门剪板机2台电动剪刀2把
折方机2台手动电钻6把
联合咬口机2台电锤6把
立式咬口机2台倒链（10T）2个
单边咬口机2台对讲机5组
电焊机3台叶轮式风速仪1个
砂轮切割机4台噪声测试仪1个
套丝机2台冲击钻2把
台钻2台电动打击泵1台
2．主要项目施工方法及要求
2.1管道做法
2.2施工技术人员要认真审图，分清不同用途管径采用不同壁厚的材质制作风管，用料规格应符合施工规范及设计要求（GB50243-2002）。
2.3管道工程制作工艺流程：
领料下料剪切咬口制作风管折方成型
法兰下料打铆钉孔焊接打螺栓孔刷漆
铆法兰翻边检验安装
2.4法兰制作本工程所有管道采用角钢法兰连接方式，四周要求打高分子密封胶。
管道使用法兰连接方式及用料如下表Ⅲ。
表Ⅲ矩形风管法兰用料表
矩形风管大边长（mm）法兰用料规格（mm）
≥400 L25×3
500—1250 L30×4
800—2500 L40×4
2.5排烟、排风、新风管道及部件加工和连接
2.6法兰焊接要求平整，不大于1mm，对角不大于3mm，边长不大于3mm，铝铆钉孔应不大于130mm，螺栓也应不大于150mm，以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆。
2.7管道加工板材剪切必须进行下料的复核，以免有误，而后按划线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本工程板材采取咬口方式有：联合咬口、立式咬口、咬口后要求平整，直咬口后的板按画好的线在折方机上进行折方、合缝。
2.8矩形管道的弯头采用内外弧形制作，当边长大于300mm时，应在管内设置导流片，导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。
2.9风管与法兰连接翻边量应控制6～8mm，风管需要铆法兰时，先用固定画尺把翻边线画了，然后法兰套在画出的线位进行钻孔铆接，在
铆接前要注意风管及法兰的方整及角度。
2.10风管加工质量要求
2.11风管加工即用板材必须符合规范及设计要求，规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、不得出现半咬口和胀裂等缺陷。
2.12风管外观平直，表面凹凸不大于5mm，风管与法兰连接牢固，翻边平整。
2.13成品保护：风管法兰加工好后应按分类码放整齐,露天放置应采取防雨雪措施,注意法兰的防腐,保护好风管的镀锌层.
2.14风管及部件系统逐层安装,支架采用吊杆支架,标高必须根据图纸要求和土建基准线而确定,吊架安装时,先按风管的中心线找出吊敷设位置,做上记号,再将加工好的吊杆固定上去,吊杆与横担用螺母拧上,以便于日后调整.当风管较长时,需要安装一排支架时,可先将两端吊杆固定好,然后接线法找出中间支架的位置,最后依次安装.吊杆间距按下表Ⅳ确定
表Ⅳ风管吊杆间距表
圆形风管直径或矩形
水平风管间距垂直风管间距
风管大边长的尺寸
≤400 mm ≤400mm(3.4m) ≤4m(3.4m)
≤1000mm ≤3mm(22.5m) ≤3.5m(2.98m)
≥1000mm ≤2mm(1.7m) ≤2m(1.7m)
2.15为了保证法兰处的严密性，法兰之间垫料采用8501密封胶做密封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。
根据现场情况可以在地面连成一定长度，再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安干管，后安支管的顺序。
需要防火阀或消声器安装时，各大边如超过500mm时，应单设吊杆。
3. 安装质量要求
3.1 支吊托架、规格、间距必须符合设计要求，风口阀门等处不得设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。
3.2 风口安装位置正确，排列整齐一致。
粘贴保温钉前应将风管壁上尘土、油污清除，将粘贴剂分别涂抹在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/m2。
何温板下料及铺设：下料要准确，切割要平齐，搭接要严密、平整，散材不可外露，板材纵横缝错开。
3.3 漏光及漏风量测试
3.4 漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，采用具有一定强度的安全光源。
如低压灯lOOW 带保护罩的低压照明灯，或者其它低压光源。
低压风管每lorn不应大于2处且lOOm接缝平均不应大于16处，中压系统每lOm不应超1处，且lOOm接缝平均不应大于8处，都为合格漏光，检测中如发现条缝形漏光的应及时进行密封处理。
3.5 漏风量测试应采用检验合格的专用测量仪表或采用符合现行国家标准(流量测量节流装置)规定的计量元件搭设的测量装置。
漏风管测试装置可采用风管式或风室式。
风管式测试装置采用孔板作计量元件，风室式测试装置采用喷嘴作计量元件，最后测出的实测值与设计给定的数值不应小于10%为合格。
4. 设备安装
设备到场后，首先开箱、检验手续齐全，基础是否平整，减振器码放是否整齐，设备就位报看减振器受力量否均匀，使设备保持平稳状态，保证设备正确就位。
5.工程质量要求
5.1 认真贯彻工程质量方针，做到工程质量分管理严把质量关，不合格产品绝放过，及时处理，严格按照操作规程及施工验收规范，在竣工验收时达到一次性交验合格。
5.2 加强现场施工质量检查，做到自检、互检、班组检和抽检相结合。
明确质检人员的职责，配备专职检查人员做好检查记录。
5.3加强现场材料及设备的进场检验工作，做好记录，对设备材料做到无合格证、无材质单一律不许进入现场，坚持不合格产品不施工的
原则。
5.4凡是隐蔽工程者要经有关部门验收，并做好记录凡是有关洽商变更必须要有明确具体交底方可施工，必要时应附上图示。
6.安全文明施工要求
6.1 施工人员进入现场前必须经安全教育后方可参加施工，进入现场必须配带安全帽，高空作业要系紧安全带，不允许穿拖鞋人现场。
6.2 电器设备的电源线要悬挂固定，不得拖拉在地，下班后要拉闸断电可靠，风量超吊时严禁管下站人。
6.3 所有人员在作业前和作业中不得酗酒。
6.4 风管加工需咬口时，手不准放在咬口轨道口，工件要扶稳于距滚轴不小于50mm之间。
6.5 动用电气焊时必须持证上岗，要有良好的防火措施。
6.6 服从大包方的统一管理，协调好与监理、设计、建设方等各方的关系，保证工程的顺利完成。
6.7 加强环境保护，减少粉尘、噪声污染，废料、渣土等杂物要及时清理，做到工完场清。
7.技术管理
7.1 技术管理要求
7.2 认真熟悉图纸，严格按有关文件收集整编技术资料。
7.3 技术资料整编要及时、认真、清楚、填写正确，签字完整齐全。
7.4 各专业技术资料做到交圈，并与工程同步。
7.5 技术资料收集整理分工明确、责任到人。
7.6 技术资料移交一定要办理移交手续。
7.7 技术资料编制人员
7.8 技术负责人：施工组织设计，全面计划、洽商，技术交底材料计划，预检记录，隐检记录，工程报验及验收单、施工日志等。
7.9 质检员：工程质量检验与评定，做好各管道系统的漏光、漏风测试及验收记录。
7.10 领工员：负责组织现场施工人员、填写好自、互检报验记录，
并负责详细的施工日志。
7.11材料员：材料清验记录，收集材料检验单及合格证。
