X X X X 大学《材料工程原理B》课程设计设计题目: 5.5×104t/y热水冷却换热器设计专业: -----------------------------班级: -------------学号: ----------- 姓名: ---- 日期: ---------------指导教师: ----------设计成绩:日期:换热器设计任务书目录1.设计方案简介2.工艺流程简介3.工艺计算和主体设备设计4.设计结果概要5.附图6.参考文献1.设计方案简介1.1列管式换热器的类型根据列管式换热器的结构特点,主要分为以下四种。
以下根据本次的设计要求,介绍几种常见的列管式换热器。
(1)固定管板式换热器这类换热器如图1-1所示。
固定管板式换热器的两端和壳体连为一体,管子则固定于管板上,它的结余构简单;在相同的壳体直径内,排管最多,比较紧凑;由于这种结构式壳测清洗困难,所以壳程宜用于不易结垢和清洁的流体。
当管束和壳体之间的温差太大而产生不同的热膨胀时,用使用管子于管板的接口脱开,从而发生介质的泄漏。
(2)U型管换热器U型管换热器结构特点是只有一块管板,换热管为U型,管子的两端固定在同一块管板上,其管程至少为两程。
管束可以自由伸缩,当壳体与U型环热管由温差时,不会产生温差应力。
U型管式换热器的优点是结构简单,只有一块管板,密封面少,运行可靠;管束可以抽出,管间清洗方便。
其缺点是管内清洗困难;哟由于管子需要一定的弯曲半径,故管板的利用率较低;管束最内程管间距大,壳程易短路;内程管子坏了不能更换,因而报废率较高。
此外,其造价比管定管板式高10%左右。
(3)浮头式换热器浮头式换热器的结构如下图1-3所示。
其结构特点是两端管板之一不与外科固定连接,可在壳体内沿轴向自由伸缩,该端称为浮头。
浮头式换热器的优点是党环热管与壳体间有温差存在,壳体或环热管膨胀时,互不约束,不会产生温差应力;管束可以从壳体内抽搐,便与管内管间的清洗。
换热器原理与设计课程设计计算说明书设计题目换热器原理与设计课程设计学院(系):机电工程学院专业:能源与动力工程班级:姓名:学号:指导老师:完成日期:新余学院目录第一部分确定设计方案1.1选择换热器的类型两流体温度变化情况:热流体进口温度130℃,出口温度40℃。
冷流体进口温度30℃,出口温度40℃。
从两流体温度来看,估计换热器的管壁温度和壳体壁温之差很大,因此初步确定选用浮头式列管换热器,而且这种型式换热器管束可以拉出,便于清洗;管束的膨胀不受壳体约束。
1.2流动空间及流速的确定由于煤油的粘度比水的大,井水硬度较高,受热后易结垢,因此冷却水走管程,煤油走壳程。
另外,这样的选择可以使煤油通过壳体壁面向空气中散热,提高冷却效果。
同时,在此选择逆流。
选用ф25×2.5的碳钢管,管内流速取u i=0.75m/s。
第二部分确定物性数据定性温度:可取流体进、出口温度的平均值。
壳程煤油的定性温度为: T=(130+40)/2=85℃管程冷却水的定性温度为:t=(30+40)/2=35℃根据定性温度,分别查取壳程和管程流体的有关物性数据。
煤油在90℃下的有关物性数据如下:密度ρo= 810kg/m3定压比热容 cp o=2.3kJ/(kg·℃)导热系数λo=0.13W/(m·℃)粘度μo=0.00091 Pa·s冷却水在32℃下的物性数据:密度ρi=994kg/m3定压比热容 cp i=4.187kJ/(kg·℃)导热系数λi=0.626 W/(m·℃)粘度μi=0.000727 Pa·s第三部分工艺流程图第四部分 计算总传热系数4.1热负荷的计算以煤油为计算标准算它所需要被提走的热量: Q=qc Δt=2.39×108330×24x2.22x (130-40)=7.034x106KJ/h=1953.8KW4.2平均传热温度计算两流体的平均传热温差,暂按单壳程、多管程计算。

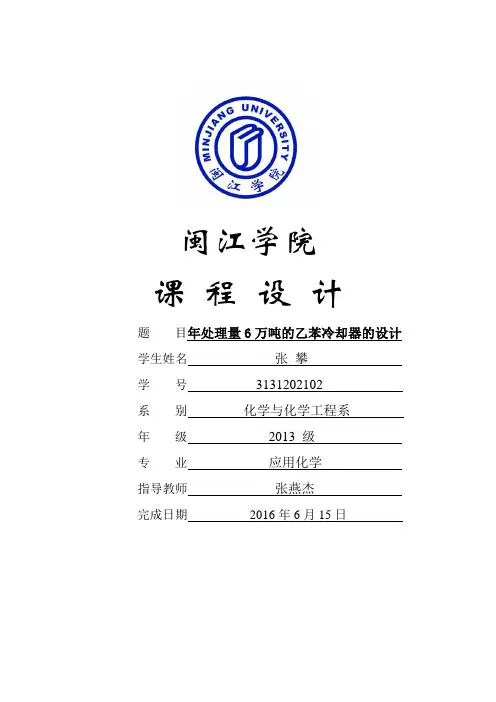

闽江学院课程设计题目年处理量6万吨的乙苯冷却器的设计学生姓名张攀学号3131202102系别化学与化学工程系年级2013 级专业应用化学指导教师张燕杰完成日期2016年6月15日目录一前言 (3)1.1 换热器分类 (3)1.2 换热器材质的选择 (5)二换热器设计任务书 (5)三设计过程 (6)3.1设计方案的确定 (6)3.2 确定流体的定性温度、物性数据并选择管壳换热器的型式 (7)3.3工艺计算及主体设备设计 (7)3.4换热器核算 (10)3.5换热器内流体的流动阻力核算: (11)四换热器设计结果一览表 (13)五对本设计的评述 (13)六附图 (14)七参考文献 (14)八主要符号说明 (14)一前言换热器是化工、炼油工业中普遍应用的典型的工艺设备。
在化工厂,换热器的费用约占总费用的10%~20%,在炼油厂约占总费用35%~40%。
换热器在其他部门如动力、原子能、冶金、食品、交通、环保、家电等也有着广泛的应用。
因此,设计和选择得到使用、高效的换热器对降低设备的造价和操作费用具有十分重要的作用。
在不同温度的流体间传递热能的装置称为热交换器,即简称换热器,是将热流体的部分热量传递给冷流体的设备。
1.1 换热器分类换热器的类型按传热方式的不同可分为:混合式、蓄热式和间壁式。
其中间壁式换热器应用最广泛,如表2-1所示。
表2-1 传热器的结构分类1.管壳式换热器管壳式换热器又称列管式换热器,是一种通用的标准换热设备,它具有结构简单,坚固耐用,造价低廉,用材广泛,清洗方便,适应性强等优点,应用最为广泛。
管壳式换热器根据结构特点分为以下几种:(1)固定管板式换热器固定管板式换热器两端的管板与壳体连在一起,这类换热器结构简单,价格低廉,但管外清洗困难,宜处理两流体温差小于50℃且壳方流体较清洁及不易结垢的物料。
带有膨胀节的固定管板式换热器,其膨胀节的弹性变形可减小温差应力,这种补偿方法适用于两流体温差小于70℃且壳方流体压强不高于600Kpa的情况。
* 化工原课程设计 *换热器工艺初步设计学生姓名:学号:专业:环境工程班级:成绩:指导教师:设计时间:2012年12月20日至2013 年1月6日环境与生命科学系列管式换热器设计任务书一、设计任务及操作条件(1)处理能力:正戊烷23760kg/h;(2)设备型式:立式列管式换热器;(3)操作条件:①混合气体:入口温度51.7℃;②冷却介质:循环水,流量为70000kg/h入口温度32℃,出口温度35.67℃;③允许压强降:不大于5000000Pa;④每年按300天计算,每天24小时连续运行。
二、设计项目1.设计方案简介:设计工艺流程图;2.换热器的工艺计算:确定换热器的传热面积;3.换热器的主要结构尺寸设计;4.主要辅助设备选型;5.绘制换热器总装配图。
三、设计时间2012年12 月20 日~2013 年1 月6日四、设计内容1.目录;2.设计题目及原始数据(任务书);3.论述换热器总体结构(换热器型式、主要结构)的选择;4.换热器加热过程有关计算(物料衡算、热量衡算、传热面积、换热管型号、壳体直径等);5.设计结果概要(主要设备尺寸、衡算结果等);6.主体设备设计计算及说明;7.参考文献。
目录1.简述 (4)2.方案设计和拟定 (5)3.换热器类型的选择 (6)3.1流动空间及流速的测定 (6)3.2确定物性数据 (7)3.3计算总传热系数 (7)3.3.1 热流量 (7)3.3.2平均传热温差 (7)3.3.3平均传热温差校正 (7)3.4估算传热面积 (8)3.5换热器结构尺寸的 (8)3.5.1 管径和管内流速 (8)3.5.2 管程数和传热管数 (8)3.5.3 传热管排列和分程方法 (9)3.5.4 壳体内径 (10)3.5.5 折流板 (11)3.5.6 接管 (11)3.5.6.1壳程进口接管: (11)3.5.6.2壳程出口接管: (11)3.5.6.3管程接管 (12)3.6换热器核算 (12)3.6.1 热量核算 (12)3.6.1.1 壳程对流传热系数 (12)3.6.1.2 管程对流传热系数 (12)3.6.1.3污垢系数 (13)3.6.1.4 传热系数K (13)A (13)3.6.1.5换热器的实际传热面积p3.6.2核算管壁温度w t (14)3.6.3 换热器内流体的流动阻力 (14)3.6.3.1计算压强降 (14)4. 换热器主要结构尺寸和计算结果 (16)附录 (17)参考文献 (18)列管式换热器设计书1.简述根据列管式换热器的结构特点,常将其分为固定管板式、浮头式、U形管式填料函式、滑动管板式、双管板式、薄管板式等类型。
换热器计算方法1.平均温压法(1)设计计算流程(2)校核计算流程(缺点:dψ/dP大→查图误差大,影响计算精度)2. 效能——传热单元数法(ε——NTU )(1) 原理:定义:换热器效能()21maxt t t t '-'''-'=ε (11-27)(实际最大温升与最大可能温升之比)冷热流体换热量相同,大温升对应于小热容:()()()()21min max min t t c q t t c q m m '-'⋅⋅=''-'=Φ⇒ε (11-28) 对顺流式换热可导得(参见参考文献[1]P334~335):()()[]B B NTU ++--=11exp 1ε (11-29) 对逆流式换热可导得: ()()[]()()[]B NTU B B NTU ------=1ex p 11ex p 1ε (11-30) 上述两式皆为无量纲方程:()B NTU f ,=ε式中:()m inc q kA NTU m = (11-31) ——传热单元数,表征换热能力大小(一般情况下,k ↑→运行费用上升,A ↑→初投资上升)。
()()m a x m i n c q c q B m m =——两种流体水当量比 (11-32)当有一侧发生相变时,()0max =⇒∞→B c q m ()N T U --=e xp1ε (11-33) 当两侧水当量相等时,B=1顺流:()[]NTU 2exp 121--=ε (11-34) 逆流:(不定型→分子分母同时对B 求导) NTU NTU +=1ε (11-35) 查参考文献[1]图9-22~9-27计算时要注意参变量的定义和适用的换热器形式。
(2)设计计算(与平均温压法相比,由于不计及ψ的大小,不能反映流动形式与逆流之间的差距)(3)校核计算。
甲苯式列管换热器设计流程换热器是进行热交换操作的通用工艺设备,广泛应用于化工、石油、石油化工、动力、冶金等工业部门,特别是在石油炼制和化学加工装置中,占有重要地位。
换热器的操作技术培训在整个操作培训中尤为重要。
本单元设计采用列管式换热器。
将来自界外的冷物流由泵送至换热器的壳程被流经管程的热物流加热至指定温度。
冷物流流量由自动控制阀控制。
来自另一设备的高温物流经泵送至换热器与经冷物流进行热交换,热物流出口温度由自动控制阀,控制在指定温度。
某厂用循环冷却水甲苯从80°冷却到50°C,甲苯年处理能力为18000t/a,压力为6.5MPa,循环冷却水的入口温度为25°C,出口温度为35°C,要求冷凝器允许压降不大于500000Pa,试设计一台管壳式卧式换热器完成该生产任务。
每年按330天计算,每天按24小时连续运行。
设计要求(1)换热器工艺设计计算(2)换热器工艺流程图(3)换热器设备结构图(4)设计说明目录一、标题页 (3)二、方案设计 (4)三、确定设计方案 (4)四、确定物性数据 (4)五、计算总传热系数 (4)六、计算传热面积 (5)七、工艺结构尺寸计算 (5)八、换热器核算 (7)九换热器主要结构参数和设计结果一览表 (10)十、对本设计的评价 (11)十一、自设计使用该换热器的工艺流程图 (12)12 ·························································十二、参考文献·.二、方案设计某厂在生产过程中,需将甲苯从80℃冷却到50℃。
闽江学院课程设计题目年处理量6万吨的乙苯冷却器的设计学生姓名张攀学号3131202102系别化学与化学工程系年级2013 级专业应用化学指导教师张燕杰完成日期2016年6月15日目录一前言 (3)1.1 换热器分类 (3)1.2 换热器材质的选择 (5)二换热器设计任务书 (5)三设计过程 (6)3.1设计方案的确定 (6)3.2 确定流体的定性温度、物性数据并选择管壳换热器的型式 (7)3.3工艺计算及主体设备设计 (7)3.4换热器核算 (10)3.5换热器内流体的流动阻力核算: (11)四换热器设计结果一览表 (13)五对本设计的评述 (13)六附图 (14)七参考文献 (14)八主要符号说明 (14)一前言换热器是化工、炼油工业中普遍应用的典型的工艺设备。
在化工厂,换热器的费用约占总费用的10%~20%,在炼油厂约占总费用35%~40%。
换热器在其他部门如动力、原子能、冶金、食品、交通、环保、家电等也有着广泛的应用。
因此,设计和选择得到使用、高效的换热器对降低设备的造价和操作费用具有十分重要的作用。
在不同温度的流体间传递热能的装置称为热交换器,即简称换热器,是将热流体的部分热量传递给冷流体的设备。
1.1 换热器分类换热器的类型按传热方式的不同可分为:混合式、蓄热式和间壁式。
其中间壁式换热器应用最广泛,如表2-1所示。
表2-1 传热器的结构分类1.管壳式换热器管壳式换热器又称列管式换热器,是一种通用的标准换热设备,它具有结构简单,坚固耐用,造价低廉,用材广泛,清洗方便,适应性强等优点,应用最为广泛。
管壳式换热器根据结构特点分为以下几种:(1)固定管板式换热器固定管板式换热器两端的管板与壳体连在一起,这类换热器结构简单,价格低廉,但管外清洗困难,宜处理两流体温差小于50℃且壳方流体较清洁及不易结垢的物料。
带有膨胀节的固定管板式换热器,其膨胀节的弹性变形可减小温差应力,这种补偿方法适用于两流体温差小于70℃且壳方流体压强不高于600Kpa的情况。

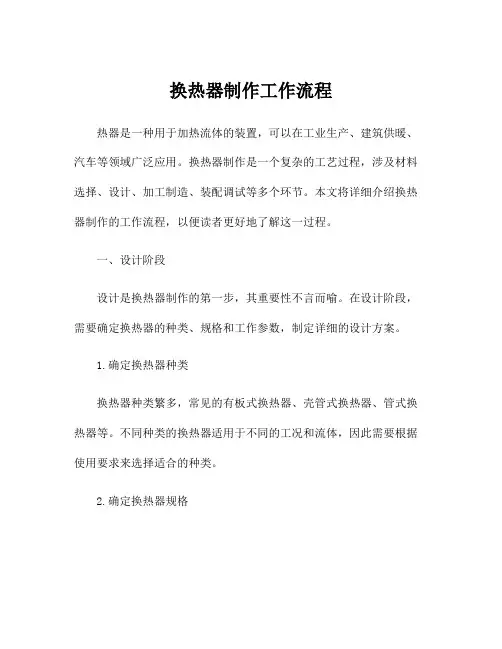

换热器制作工作流程热器是一种用于加热流体的装置,可以在工业生产、建筑供暖、汽车等领域广泛应用。
换热器制作是一个复杂的工艺过程,涉及材料选择、设计、加工制造、装配调试等多个环节。
本文将详细介绍换热器制作的工作流程,以便读者更好地了解这一过程。
一、设计阶段设计是换热器制作的第一步,其重要性不言而喻。
在设计阶段,需要确定换热器的种类、规格和工作参数,制定详细的设计方案。
1.确定换热器种类换热器种类繁多,常见的有板式换热器、壳管式换热器、管式换热器等。
不同种类的换热器适用于不同的工况和流体,因此需要根据使用要求来选择适合的种类。
2.确定换热器规格换热器的规格包括换热面积、流通流体的流量、工作压力、工作温度等参数。
这些参数需要根据具体的使用要求来确定,通常需要进行热力计算和流体力学分析。
3.制定设计方案在确定了换热器的种类和规格之后,需要制定详细的设计方案。
设计方案包括换热器的结构形式、材料选择、热交换管的布置方式、换热介质的流动方式等内容,需要综合考虑热传导、流体力学、材料力学等方面的知识。
二、材料选择材料选择是换热器制作中非常重要的一环,直接关系到换热器的性能和使用寿命。
根据设计方案确定好的材料种类和规格,需要进行采购和检验。
1.材料采购根据设计方案确定的材料种类和规格,需要去正规的供应商处进行采购。
在采购过程中需要注意材料的质量和规格是否符合要求。
2.材料检验材料采购回来后需要进行检验,主要包括外观检查、化学成分分析、力学性能测试等内容。
只有通过了检验的材料才能用于换热器的制作。
三、加工制造加工制造是换热器制作的核心环节,根据设计方案进行热交换管的加工、换热板的制作等工作。
1.热交换管加工热交换管是换热器中最关键的部件之一,根据设计方案的要求进行热交换管的加工。
通常热交换管会经过材料切割、成型、焊接等多道工序。
2.换热板制作对于板式换热器来说,换热板的制作也是非常重要的工序。
换热板通常由金属材料制成,需要进行切割、成型、加工等工序。
张运虎等:130×104t/a 加氢裂化高压换热器优化设计第11卷第2期(2021-02)1装置概况辽阳石化公司加氢裂化装置是第二套国产化装置,串联式中间馏分油循环流程,装置自建造以来经过多次改造,目前为130×104t/a 串联式一次通过流程。
原料主要是俄罗斯原油直馏蜡油,可以掺炼部分焦化蜡油抽余油和催化柴油[1-5]。
装置共有6台高压换热器,分别为反应流出物与原料油、循环氢、低分油换热,换热流程示意图如图1所示。
图1换热器流程示意图高压换热器E1101、E1102、E1104是反应流出物与原料油换热,但是分别是两种不同换热流程。
其中E1101、E1104是一组换热流程,原料油经泵P1101进入E1101、E1104换热,然后和循环氢混合进入精制反应器;E1102是另一组换热流程,原料油经泵P1114进入E1102换热,然后并入E1101、E1104原料油出口管线,和循环氢混合进入精制反应器。
加氢裂化一共有4台进料泵,分别是P1101A/B、P1114A/B,正常生产时候仅P1101A/B 运行,P1114A/B 停,导致换热器E1102处于未投用状态,浪费换热器取热面积,造成原料油换热后温度较低,只能用循环氢加热炉提温,能耗较高。
同时,反应流出物有部分热量没有取出,造成高压空冷冷却后温度较高,每到夏季成为制约装置高负荷运行瓶颈问题。
通过设计两个改造方案,将E1102利用上,提高了原料油换热温度,同时解决了影响装置高负荷运行瓶颈问题。
一是E1102并联方案:通过在P1101A/B、P1114A/B 泵出口处加跨线和阀门,将P1101A/B 出口流量分流到P1114A/B 出口,将E1102换热器利用上。
二是E1102串联方案:将E1102和原料油换热器E1101、E1104串联起来进行换热。
2E1102并联方案2.1改造方案通过在P1101A/B、P1114A/B 泵出口处加跨线和阀门,将P1101A/B 出口流量分流到P1114A/B 出130×104t/a 加氢裂化高压换热器优化设计张运虎1苏赞澎2闫虹3李长东1(1.辽阳石化公司炼油厂;2.中国昆仑工程有限公司;3.辽阳石化公司研究院)摘要:辽阳石化公司加氢裂化装置由于建造时间早,经过多次改造,高压部分换热流程不合理,其中一台高压换热器E1102未利用,造成能量损失,增加装置能耗。
化工工艺图(工艺安装和指导生产的重要技术文件)工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图,并加有必要的标注与说明①设备的画法:用细实线画出设备的大致轮廓或示意图,一般不按比例,但应保持它们的相对大小。
②各设备之间的高低位置及设备上重要接管口的位置,应大致符合情况。
③在方案流程图中,同样的设备可只画一套;备用设备可以省略不画。
2工艺流程图的画法①用粗实线画出主要物料的工艺流程线,用箭头标明物料流向,并在流程线的起始和终了位置注明物料的名称、来源或去向。
②如遇流程线之间、或流程线与设备之间发生交错或重叠,而实际并不相连时,应将其中一条断开或曲折绕过,以使各设备间流程线的表达清晰明了、排列整齐。
③在方案流程图中,一般只画出主要工艺流程线,其它辅助流程线不必一一画出。
3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次编号,并在图纸空白处按编号顺序集中列出设备名称。
但对于流程简单、设备较少的方案流程图也可以不编号,而将名称直接注写在设备的图形上。
(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料,还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上,这种图与施工流程图比较接近。
方案流程图的图幅一般不做规定。
图框和标题栏亦可省略。
)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。
这种流程图应画出所有的生产设备和全部管道。
它是设备布置图和管道布置图的设计依据,并为施工安装、生产操作提供参考。
施工流程图的表达一般应包括以下几项内容:①带设备位号、名称和接管口的各种设备示意图。
②带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。
③对阀门等管件和仪表控制点图例符号的说明。
目录一、设计任务 (1)一、设计任务1.空气压缩机后冷却器设计操作参数;(1)空气处理量: 14m3/min;操作压强:1.45MPa(绝对压)。
空气进口温度160℃,终温:50℃(2)冷却剂:常温下的水初温:25°;终温:30℃;温升(3)冷却器压降:压降2.设计项目(1)确定设计方案,确定冷却器型式,流体流向和流速选择,冷却器的安装方式等。
(2)工艺设计:冷却器的工艺设计和强度计算,确定冷却剂用量,传热系数,传热面积,换人管长,管数,管间距,校对压力等。
(3)结构设计:管子在管板上的固定方式,管程分布和管子排列,分程隔板的连接,管板和壳体的连接,折流挡板等。
(4)机械设计:确定壳体,管板壁的厚度尺寸,选择冷却器的封头、法兰、接管法兰、支座等。
(5)附属设备选型3.设计分量(1)设计说明书一份;(2)冷却器装配图;(3)冷却器工艺流程图;(4冷却器的强度及支座等的估算一、设计任务书二、确定设计方案2.1 选择换热器的类型本设计中空气压缩机的后冷却器选用带有折流挡板的固定管板式换热器,这种换热器适用于下列情况:①温差不大;②温差较大但是壳程压力较小;③壳程不易结构或能化学清洗。
本次设计条件满足第②种情况。
另外,固定管板式换热器具有单位体积传热面积大,结构紧凑、坚固,传热效果好,而且能用多种材料制造,适用性较强,操作弹性大,结构简单,造价低廉,且适用于高温、高压的大型装置中。
采用折流挡板,可使作为冷却剂的水容易形成湍流,可以提高对流表面传热系数,提高传热效率。
本设计中的固定管板式换热器采用的材料为钢管(20R钢)。
2.2 流动方向及流速的确定本冷却器的管程走压缩后的热空气,壳程走冷却水。
热空气和冷却水逆向流动换热。
根据的原则有:(1)因为热空气的操作压力达到1.1Mpa,而冷却水的操作压力取0.3Mpa,如果热空气走管内可以避免壳体受压,可节省壳程金属消耗量;(2)对于刚性结构的换热器,若两流体的的温度差较大,对流传热系数较大者宜走管间,因壁面温度与对流表面传热系数大的流体温度相近,可以减少热应力,防止把管子压弯或把管子从管板处拉脱。
设计任务书设计题目:正丁醇冷却器设计设计条件⑴、处理能力:12721kg/h⑵、设备类型:列管式换热器(非定型式)⑶、操作条件:流体名称入口温度℃出口温度℃物料纯正丁醇冷却介质自来水允许压力降:热损失:按传热量的计算设计内容⑴、前言⑵、确定设计方案(设备选型、换热器材质)⑶、确定物性数据(冷却循环水的出口温度、纯正丁醇和水在物性温度下的物理性质)⑷、工艺设计初占换热面积、确定换热器基本尺寸(包括管径、管长、程数、每程管数、管子数排列、壁厚、换热器直径、流体进出管管径等计算)⑸、换热器计算①核算总传热系数(传热面积)②换热器内流体的流动阻力校核(计算压降)⑹、机械结构的选用①管板选用、管子在管板上的固定、管板与壳体连接结构②封头类型选用③温差补偿装置的选用④管法兰选用⑤管、壳程接管⑺、换热器主要结构尺寸和计算结果表⑻、结束语(包括对设计的自我评述及有关问题的分析讨论)⑼、换热器结构和尺寸(4#图纸)⑽、参考资料目录开始时期年月日结束时期年月日学生:班级:学号:指导老师:流程图和工艺流程图冷却水出口管()纯正丁醇入口管(温度:)冷却水入口管(温度:)纯正丁醇出口管(温度:50℃)设计计算确定设计方案确定设备类型两流体的温度变化:①热流体的入口温度,出口温度;力体定性温度。
②冷流体的入口温度,出口温度;冷流体定性温度。
冷热流体的最大温差,因此,选用列管式换热器。
确定壳程流体与管程流体流体经过管程和壳程的选择原则:①不清洁或易结垢的流体,应走容易清洗的管道,可走管程。
②腐蚀性流体应走管程。
③压力高的流体应走管程。
④有毒流体应走管程。
⑤被冷却的流体应走管程。
⑥饱和蒸汽应走壳程。
⑦黏度大的流体或流量小的流体应走壳程。
两种流体的物理性质如下表:物性流体纯正丁醇 2.649水 4.178综上所述,纯正丁醇走壳程,水走管程;且采用逆流。
初算换热面积热流量(的热损失)若换热器无相变化,且流体的比热容可取平均温度下的比热容,则式中——换热器的热负荷,;——分别为冷、热流体的质量流量,;——分别为冷、热流体的平均比热容,;——冷流体的进、出口温度,——热流体的进、出口温度,有效传热量冷却水用量平均传热温差①平均温差先算出逆流的对数平均温差,再乘以考虑流动方向的校正因子,即式中——按逆流计算的对数平均温度差,——温度差校正系数,量纲为其中,。
化工原理课程设计设计任务:换热器班级:13级化学工程与工艺(3)班姓名:魏苗苗学号:1320103090目录化工原理课程设计任务书 (2)设计概述 (3)试算并初选换热器规格 (6)1。
流体流动途径的确定 (6)2. 物性参数及其选型 (6)3。
计算热负荷及冷却水流量 (7)4. 计算两流体的平均温度差 (7)5。
初选换热器的规格 (7)工艺计算 (10)1. 核算总传热系数 (10)2. 核算压强降 (13)设计结果一览表 (16)经验公式 (16)设备及工艺流程图 (17)设计评述 (17)参考文献 (18)化工原理课程设计任务书一、设计题目:设计一台换热器二、操作条件: 1、苯:入口温度80℃,出口温度40℃。
2、冷却介质:循环水,入口温度32。
5℃。
3、允许压强降:不大于50kPa 。
4、每年按300天计,每天24小时连续运行。
三、设备型式: 管壳式换热器四、处理能力: 109000吨/年苯五、设计要求:1、选定管壳式换热器的种类和工艺流程。
2、管壳式换热器的工艺计算和主要的工艺尺寸的设计.3、设计结果概要或设计结果一览表.4、设备简图。
(要求按比例画出主要结构及尺寸)5、对本设计的评述及有关问题的讨论。
六、附表:1。
设计概述 1。
1热量传递 出口温度 40。
5℃壳体内部空间利用率 70%选定管程流速u (m/s ) 1壳程流体进出口接管流体流速u1(m/s ) 1的概念与意义1。
1。
1热量传递的概念热量传递是指由于温度差引起的能量转移,简称传热.由热力学第二定律可知,在自然界中凡是有温差存在时,热就必然从高温处传递到低温处,因此传热是自然界和工程技术领域中极普遍的一种传递现象。
1.1.2化学工业与热传递的关系化学工业与传热的关系密切.这是因为化工生产中的很多过程和单元操作,多需要进行加热和冷却,例如:化学反应通常要在一定的温度进行,为了达到并保持一定温度,就需要向反应器输入或输出热量;又如在蒸发、蒸馏、干燥等单元操作中,都要向这些设备输入或输出热量。
化工原理课程设计换热器工艺流程图关于废水一.设计任务和设计条件某生产过程的流程如图所示,反应器的混合气体经与进料物流患热后,用循环冷却水将其从110℃进一步冷却至60℃之后,进入吸收塔吸收其中的可溶组分。
已知混和气体的流量为227301㎏/h,压力为6.9MPa,循环冷却水的压力为0.4MPa,循环水的入口温度为29℃,出口温度为39℃,试设计一台列管式换热器,完成该生产任务。
物性特征:混和气体在35℃下的有关物性数据如下(来自生产中的实测值):密度定压比热容=3.297kj/kg℃热导率=0.0279w/m粘度循环水在34℃下的物性数据:密度=994.3㎏/m3定压比热容=4.174kj/kg℃热导率=0.624w/m℃粘度二.确定设计方案1.选择换热器的类型两流体温的变化情况:热流体进口温度110℃出口温度60℃;冷流体进口温度29℃,出口温度为39℃,该换热器用循环冷却水冷却,冬季操作时,其进口温度会降低,考虑到这一因素,估计该换热器的管壁温度和壳体温度之差较大,因此初步确定选用浮头式换热器。
2.管程安排从两物流的操作压力看,应使混合气体走管程,循环冷却水走壳程。
但由于循环冷却水较易结垢,若其流速太低,将会加快污垢增长速度,使换热器的热流量下贱,所以从总体考虑,应使循环水走管程,混和气体走壳程。
三.确定物性数据定性温度:对于一般气体和水等低黏度流体,其定性温度可取流体进出口温度的平均值。
