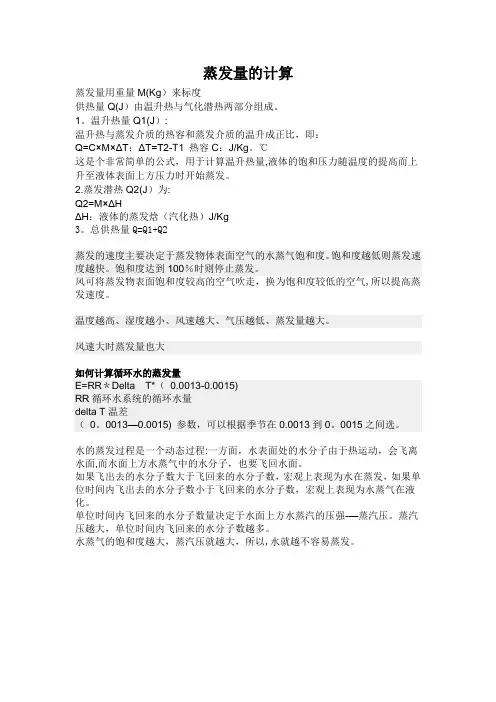

蒸发量的计算蒸发量用重量M(Kg）来标度供热量Q(J）由温升热与气化潜热两部分组成。

1。

温升热量Q1(J）:温升热与蒸发介质的热容和蒸发介质的温升成正比，即：Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg。

℃这是个非常简单的公式，用于计算温升热量,液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2(J）为:Q2=M×ΔHΔH：液体的蒸发焓（汽化热）J/Kg3。

总供热量Q=Q1+Q2蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气,所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大如何计算循环水的蒸发量E=RR＊Delta T*（0.0013-0.0015)RR循环水系统的循环水量delta T温差（0。

0013—0.0015) 参数，可以根据季节在0.0013到0。

0015之间选。

水的蒸发过程是一个动态过程:一方面，水表面处的水分子由于热运动，会飞离水面,而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强-—蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大，所以,水就越不容易蒸发。

蒸发量的计算

蒸发量的计算

蒸发量的计算

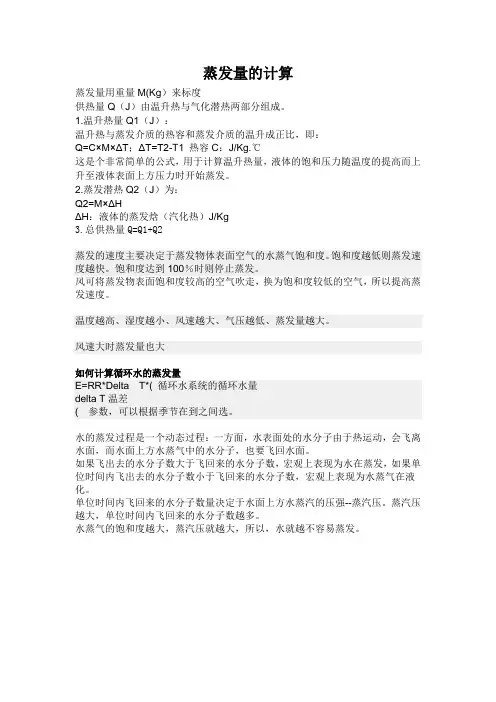

蒸发量用重量M(Kg）来标度
供热量Q（J）由温升热与气化潜热两部分组成。

1.温升热量Q1（J）：
温升热与蒸发介质的热容和蒸发介质的温升成正比，即：
Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg.℃
这是个非常简单的公式，用于计算温升热量，液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：
Q2=M×ΔH
ΔH：液体的蒸发焓（汽化热）J/Kg
3.总供热量Q=Q1+Q2
蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大
如何计算循环水的蒸发量
E=RR*Delta T*( 0.0013-0.0015)
RR循环水系统的循环水量
delta T温差
( 0.0013-0.0015) 参数，可以根据季节在0.0013到0.0015之间选。

水的蒸发过程是一个动态过程：一方面，水表面处的水分子由于热运动，会飞离水面，而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强--蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

蒸发量计算的基础知识

蒸发量计算的基础知识

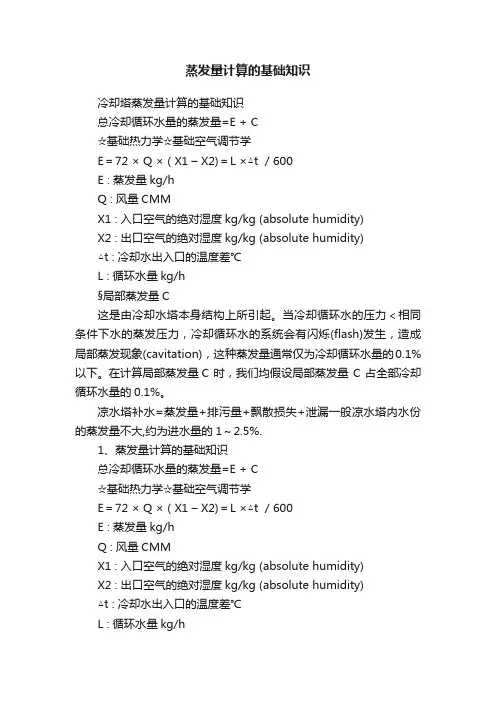

冷却塔蒸发量计算的基础知识总冷却循环水量的蒸发量=E + C☆基础热力学☆基础空气调节学E＝72 × Q × ( X1 – X2)＝L ×△t ／600E : 蒸发量kg/hQ : 风量CMMX1 : 入口空气的绝对湿度kg/kg (absolute humidity)X2 : 出口空气的绝对湿度kg/kg (absolute humidity)△t : 冷却水出入口的温度差℃L : 循环水量kg/h§局部蒸发量C这是由冷却水塔本身结构上所引起。

当冷却循环水的压力＜相同条件下水的蒸发压力，冷却循环水的系统会有闪烁(flash)发生，造成局部蒸发现象(cavitation)，这种蒸发量通常仅为冷却循环水量的0.1%以下。

在计算局部蒸发量C 时，我们均假设局部蒸发量C 占全部冷却循环水量的0.1%。

凉水塔补水=蒸发量+排污量+飘散损失+泄漏一般凉水塔内水份的蒸发量不大,约为进水量的1～2.5%.1、蒸发量计算的基础知识总冷却循环水量的蒸发量=E + C☆基础热力学☆基础空气调节学E＝72 × Q × ( X1 – X2)＝L ×△t ／600E : 蒸发量kg/hQ : 风量CMMX1 : 入口空气的绝对湿度kg/kg (absolute humidity)X2 : 出口空气的绝对湿度kg/kg (absolute humidity)△t : 冷却水出入口的温度差℃L : 循环水量kg/h§局部蒸发量C这是由冷却水塔本身结构上所引起。

当冷却循环水的压力＜相同条件下水的蒸发压力，冷却循环水的系统会有闪烁(flash)发生，造成局部蒸发现象(cavitation)，这种蒸发量通常仅为冷却循环水量的0.1%以下。

在计算局部蒸发量C 时，我们均假设局部蒸发量C 占全部冷却循环水量的0.1%。

2、排污量：根据水质情况确定浓缩倍数，来确定排放周期。

蒸发量的计算

蒸发量的计算

蒸发量的计算
蒸发量用重量M(Kg）来标度
供热量Q（J）由温升热与气化潜热两部分组成。

1.温升热量Q1（J）：
温升热与蒸发介质的热容和蒸发介质的温升成正比，即：
Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg.℃
这是个非常简单的公式，用于计算温升热量，液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：
Q2=M×ΔH
ΔH：液体的蒸发焓（汽化热）J/Kg
3.总供热量Q=Q1+Q2
蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大
如何计算循环水的蒸发量
E=RR*Delta T*( 循环水系统的循环水量
delta T温差
( 参数，可以根据季节在到之间选。

水的蒸发过程是一个动态过程：一方面，水表面处的水分子由于热运动，会飞离水面，而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强--蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大，所以，水就越不容易蒸发。

蒸发计算和流程PPT课件

蒸发计算和流程PPT课件

c p,0 c p,w (1 w0 ) c p,bw0 c p,w (c p,w c p,b )w0 代入热流量公式得：
qm,vr0 qm,0c p,0 (t t0 ) qm,wr L
2020/r20/27 生蒸汽冷凝热J/kg
r 二次蒸汽冷凝热 J/kg 7
2020/2/27
加热 蒸汽
冷凝水
完成液
1

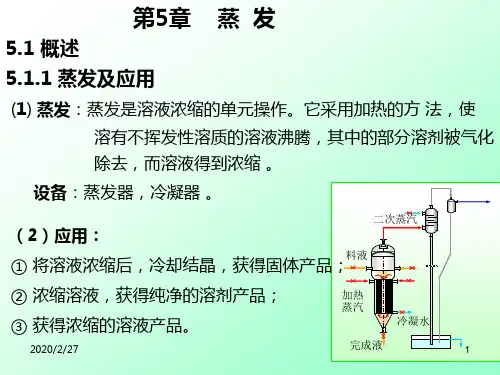

单效蒸发流程：
不凝性气体
蒸发流程
冷却水
二次蒸汽
料液 加热蒸汽
1
5 4 3 2
冷凝水
1-加热管； 2-加热室；
3-中央循环管； 4-蒸发室； 5-除沫器； 6-冷凝器
完成液
水
硝酸铵水溶液蒸发流程
2
(3) 几个概念 * 加热蒸汽(生蒸汽)：蒸发过程所用的加热蒸汽； * 完成液：浓缩后的溶液； * 单效蒸发 ：产生的二次蒸汽不加利用，直接冷凝排出； * 多效蒸发：二次蒸汽作为串联使用的下一个蒸发器的加热蒸汽。
蒸发水量：
qm,w
qm,0 (1
w0 ) w
料液 qm0,w0, t0 ,c0 ,h0
加热蒸汽 qmv,T,H
二次蒸汽 qmwT’,H’
加热室
完成液
qm0-qmw,w, t,c,h
完成液浓度：
2020/2/27
w qm,0w0 qm,0 qm,w
蒸汽冷凝水 qmv,T,hw
单效蒸发的物料衡算，热量衡算示意图
b）维持一定液位，液柱作用使下部溶液沸点上升；
即：液柱静压头引起沸点升高 。t
c）二次蒸汽从蒸发室流向冷凝器时，由于存在阻力而压力降低
使冷凝器中二次蒸汽温度低于室中二次蒸汽的温度 t 。

蒸发量计算的基础知识

蒸发量计算的基础知识

蒸发量计算的基础知识冷却塔蒸发量计算的基础知识总冷却循环水量的蒸发量=E + C☆基础热力学☆基础空气调节学E＝72 × Q × ( X1 – X2)＝L ×△t ／600E : 蒸发量kg/hQ : 风量CMMX1 : 入口空气的绝对湿度kg/kg (absolute humidity)X2 : 出口空气的绝对湿度kg/kg (absolute humidity)△t : 冷却水出入口的温度差℃L : 循环水量kg/h§局部蒸发量C这是由冷却水塔本身结构上所引起。

当冷却循环水的压力＜相同条件下水的蒸发压力，冷却循环水的系统会有闪烁(flash)发生，造成局部蒸发现象(cavitation)，这种蒸发量通常仅为冷却循环水量的0.1%以下。

在计算局部蒸发量C 时，我们均假设局部蒸发量 C 占全部冷却循环水量的0.1%。

凉水塔补水=蒸发量+排污量+飘散损失+泄漏一般凉水塔内水份的蒸发量不大,约为进水量的1～2.5%.1、蒸发量计算的基础知识总冷却循环水量的蒸发量=E + C☆基础热力学☆基础空气调节学E＝72 × Q × ( X1 – X2)＝L ×△t ／600E : 蒸发量kg/hQ : 风量CMMX1 : 入口空气的绝对湿度kg/kg (absolute humidity)X2 : 出口空气的绝对湿度kg/kg (absolute humidity)△t : 冷却水出入口的温度差℃L : 循环水量kg/h§局部蒸发量C这是由冷却水塔本身结构上所引起。

当冷却循环水的压力＜相同条件下水的蒸发压力，冷却循环水的系统会有闪烁(flash)发生，造成局部蒸发现象(cavitation)，这种蒸发量通常仅为冷却循环水量的0.1%以下。

在计算局部蒸发量C 时，我们均假设局部蒸发量 C 占全部冷却循环水量的0.1%。

2、排污量：根据水质情况确定浓缩倍数，来确定排放周期。

蒸发量的计算

蒸发量的计算

蒸发量的计算
蒸发量用重量M(Kg）来标度
供热量Q（J）由温升热与气化潜热两部分组成。

1.温升热量Q1（J）：
温升热与蒸发介质的热容和蒸发介质的温升成正比，即：
Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg.℃
这是个非常简单的公式，用于计算温升热量，液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：
Q2=M×ΔH
ΔH：液体的蒸发焓（汽化热）J/Kg
3.总供热量Q=Q1+Q2
蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大
如何计算循环水的蒸发量
E=RR*Delta T*( 循环水系统的循环水量
delta T温差
( 参数，可以根据季节在到之间选。

水的蒸发过程是一个动态过程：一方面，水表面处的水分子由于热运动，会飞离水面，而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强--蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大，所以，水就越不容易蒸发。

化工原理蒸发 ppt课件

化工原理蒸发 ppt课件

W/D增加加热蒸汽的利用率增大。 作为工程技术人员，必须设法尽量节省加热蒸汽的
消耗量，以提高加热蒸汽的消耗量，以提高加热蒸汽的
利用率，那么采用什么措施才能过到此目的呢？
(1)利用二次蒸汽的潜热(最普通的方法是多效蒸发) (2)利用冷凝水的显热(如预热原料液) 1、多效蒸发
特点：二次蒸发的温位<加热蒸汽的温位，操作压强
浓度增加粘度大大增大，要求特殊结构。
③需大量汽化热（如何节能？应考虑的重要问题。） ④对于水溶液的蒸发，加热蒸汽温位>二次蒸汽的温位
T t0 t
ppt课件
5
4.1 概述
传热温差t
主要原因
在指定p下，溶质的存在造成溶液沸点高
经济性及节能措施
①经济性
每1kg加热蒸汽所能蒸发的水量，W/D。
发器作为加热蒸气，则可提高加热蒸气（生蒸气）
的利用率，这种串联蒸发操作称为多效蒸发。
ppt课件
7
4.1 概述
②按操作室压力分：常压、加压、减压（真空） 蒸发 常压蒸发：设备简单，操作方便，可采用敞口设 备，二次蒸汽可直接排放在大气中，但会造成大 气污染，适用于临时性或小批量的生产。 加压蒸发：可提高二次蒸汽的温度，有利于二次 蒸汽的利用，但要求加热蒸汽的压力较高。
16
4.2.2 单效蒸发设计计算
3、传热面积的计算
A Q Kt m
其中 Q DH hc
（1）传热平均温度差
tm T t1
ppt课件
17
4.2.2 单效蒸发设计计算
当加热蒸汽压强一定时，T=const，而t1=?
t1 Tc 温差
损失

溶液浓度和沸点随时间改变，为不稳 定操作，适于小规模，多品种的场合。 连续蒸发:稳定操作，适于大规模的生产过程。

第六章 蒸发 (讲课PPT)

第六章 蒸发 (讲课PPT)

一般取
Δ 0.5 ~ 1.5K
由上述三个原因，全部传热温差损失为
Δ Δ Δ Δ
例 (习题1,p.218 ) ws = 0.30 的番茄酱,求Δ’ ： (1)常压；(2)pvm = 95kPa
解 (1) 常压 ws = 0.30, 查表6-1
Δ " a 0.6K
V e S
沸点进料的单效蒸发操作，e ≈ 1 4.换ቤተ መጻሕፍቲ ባይዱ面积
SrS Φ A K(TS T1 ) K(TS T1 )
例题: 单效真空蒸发浓缩牛奶 ，进料流量1 5 0 0 g k/h, 固形物质量分数0 . 1 5, 温度8 0 C , 比热容3 . 9 0 k J( /k g K ) 。 加热蒸汽压力1 0 0 k P a ( 表压）。出料温 度6 0 C , 固形物 0 . 5 0 。假设热损失 5 % ，求（1 ）水分蒸 发量和成品量； （2 ）加热蒸汽耗量； （3 ）蒸汽经济性；（ 4 ）若传热系 数为1 1 6 0 J / (2 m K), 求传热面积。 wF 15 解：（1） V F (1 ) 1500 (1 ) 1050kg/h wP 50
pm p ρ gh/ 2
6000 1030 9.81 4/2 26.2 103 Pa
查饱和水蒸气表, Tm 64.1 ℃
Δ ' Tm T 64.1 35.6 28.5K
Δ Δ Δ Δ
0.6 28.5 1.0 30.1K
2.2 单效蒸发的计算
五、蒸发操作特点
常见的蒸发是间壁两侧分别为蒸气冷凝和液体沸腾的传
热过程。
1)溶液的沸点升高：由于不挥发溶质的存在，溶液的蒸气压
低于同温度下纯溶剂的蒸气压。因此，在相同压力下，溶液 的沸点高于纯溶剂的沸点，这种现象称为溶液的沸点升高。 溶液的沸点升高导致蒸发的传热温度差的降低。

13作物蒸发蒸腾量的测定与计算(蔡焕杰)——ppt课件

13作物蒸发蒸腾量的测定与计算(蔡焕杰)——ppt课件
✓ 土壤含水量较高时，蒸发强烈，作物需水量较大；相 反，土壤含水量较低时，作物需水量较少。
一、作物需水量与影响因素
2.4 农业技术
✓ 农业栽培技术水平的高低直接影响水量消耗的速度。 ✓ 粗放的农业栽培技术，可导致土壤水分的无效消耗。 ✓ 灌水后适时耕耙保墒、中耕松土，将使土壤表面形成
一个疏松层，这样可减少水量的消耗。
一、作物需水量与影响因素
1.1作物需水量的概念 作 物 需 水 量 ： 生 长 在 大 面 积 上 的 无 病 虫 害 作 物 ， 土壤水分和肥力适宜时，在给定的生长环境中能取 得高产 潜力的条件下为满足植株蒸腾、棵间蒸发、 组成植株体所需要的水量。
在实际中由于组成植株体的水分只占总需水量中很微小的 一部分(一般小于1%)，而且这一小部分的影响因素较复杂， 难于准确计算，故人们均将此部分忽略不计，即认为作物需 水量就等于植株蒸腾量和棵间蒸发量之和，即所谓的“蒸发 蒸腾量” ，气象学、水文学和地理学中称为“蒸散量”或
“农田总蒸发量”，国内也有人称之为“腾发量”。
一、作物需水量与影响因素
作物需水量包含生理和生态需水两个方面． ➢ 作物生理需水：作物生命过程中各种生理活动
（如蒸腾作用、光合作用等）所需要的水分。植 株蒸腾实际上是作物生理需水的一部分． ➢ 作物生态需水：指生育过程中，为给作物正常生 长发育创造良好的生长环境所需要的水分。棵间 蒸发即属于作物的生态需水．
➢间接计算 通过参考作物蒸发蒸腾量ET0与作物系数Kc估算的方法。
➢间接计算分为以下两步：
✓ 第一步：考虑气象因素对作物需水量的影响，计算参 考作物蒸发蒸腾量。
✓ 第二步：考虑土壤水分及作物条件的影响，对参考作 物需水量进行调整或修正，而计算出实际需水量。

第九章蒸发和结晶PPT课件

第九章蒸发和结晶PPT课件
但与一般的传热过程比较，蒸发过程又具有其自身的特点，主要表现 在： （1）溶液沸点升高 被蒸发的料液是含有非挥发性溶质的溶液，由拉乌尔 定律可知，在相同的温度下，溶液的蒸汽压低于纯溶剂的蒸气压。换言之， 在相同压力下，溶液的沸点高于纯溶剂的沸点。因此，当加热蒸汽温度一定， 蒸发溶液时的传热温度差要小于蒸发溶剂时的温度差。溶液的浓度越高，这 种影响也越显著。在进行蒸发设备的计算时，必须考虑溶液沸点上升的这种 影响。
列文蒸发器的优点是循环速度大，传热效果好，由于溶 液在加热管中不沸腾，可以避免在加热管中析出晶体，故 适用于处理有晶体析出或易结垢的溶液。其缺点力大，故要求加 热蒸汽的压力较高。
编辑版pppt
27
编辑版pppt
28
e.强制循环蒸发器
上述各种蒸发器均为自然循环型蒸发器，即靠加热管 与循环管内溶液的密度差引起溶液的循环，这种循环速度 一般都比较低，不宜处理粘度大、易结垢及有大量析出 结 晶的溶液。对于这类溶液的蒸发，可采用图片所示的强制 循环型蒸发器。这种蒸发器是利用外加动力（循环泵）使 溶液沿一定方向作高速循环流动。循环速度的大小可通过 调节泵的流量来控制。一般循环速度在2.5m/s以上。
编辑版pppt
8
第二节 单效蒸发与真空蒸发
一、单效蒸发设计计算 确定水的蒸发量；
二次蒸汽 W,T’,H’
加热蒸汽消耗量；
原料
蒸发器所需传热面积 1、蒸发水量的计算
对蒸发器进行溶质物料衡算
F,w0, t0 ,c0 ,h0
加热蒸汽
加热室
冷凝液
D,Ts,hc
F0w (FW )w 1L1w D,Ts,H
得水的蒸发量： 完成液浓度：
11
第三节 多效蒸发
如前所述，若把蒸发产生的二次蒸气引至另一操作 压力较低的蒸发器作为加热蒸气，并把若干个蒸发器串 联组合使用，这种操作称为多效蒸发。根据溶液与二次 蒸气的流向，可有不同的加料方法与相应的流程。以三 效为例，可以四种流程：

蒸发量的计算

蒸发量的计算

蒸发量的计算之樊仲川亿创作蒸发量用重量M(Kg）来标度供热量Q（J）由温升热与气化潜热两部分组成。

1.温升热量Q1（J）：温升热与蒸发介质的热容和蒸发介质的温升成正比，即：Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg.℃这是个非常简单的公式，用于计算温升热量，液体的饱和压力随温度的提高而上升至液体概况上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：Q2=M×ΔHΔH：液体的蒸发焓（汽化热）J/Kg3.总供热量Q=Q1+Q2蒸发的速度主要决定于蒸发物体概况空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物概况饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大如何计算循环水的蒸发量E=RR*Delta T*( 0.0013-0.0015)RR循环水系统的循环水量delta T温差( 0.0013-0.0015) 参数，可以根据季节在0.0013到0.0015之间选。

水的蒸发过程是一个动态过程：一方面，水概况处的水分子由于热运动，会飞离水面，而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表示为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表示为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强--蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大，所以，水就越不容易蒸发。

关于蒸发量计算的理论依据

关于蒸发量计算的理论依据
2019/2/25 15
3 升－降膜式蒸发器
蒸发器由升膜管束和降膜管束组 合而成，蒸发器的底部封头内有 一隔板，将加热管束分成两部分。 溶液由升膜管束底部进入，流向 顶部，然后从降膜管束流下，进 入分离室，得到完成液。 适于处理浓缩过程中粘度变化大 的溶液、厂房有限制的场合。
2019/2/25
16
2019/2/25 19
有腐蚀性的溶液：蒸发此种物料，加热管采用特殊材质 制成，或内壁衬以耐腐蚀材料。若溶液不怕污染，也可采 用浸没燃烧蒸发器 易结垢的溶液：蒸发器使用一段时间后，就会有污垢产 生，垢层的导热系数小，从而使传热速率下降。 应选用便于清洗和溶液循环速度大的增大器，如悬筐式、 强制循环式、浸没燃烧式等 溶液的处理量：溶液的处理量也是选型时应考虑的因素。 处理量小的，选用尺寸较大的单效蒸发，处理量大的，选 用尺寸适宜的多效蒸发。 总之，不同类型的蒸发器，各有其特点，它们对不同的溶 液的适应性也不相同。P294表5-1列出了蒸发器的一些主要 性能。应视具体情况，选用适宜的蒸发器。
溶液循环好 传热效率高 结构紧凑、制造方便、操作可靠
缺点：
循环速度低 溶液粘度大、沸点高 不易清洗
适于处理结垢不严重、腐蚀性小的溶液
2019/2/25 9
2
悬筐式蒸发器
加热室像个筐，悬挂在蒸发器壳体 的下部，可由顶部取出。加热蒸汽 由壳体上部进入加热室，在管间放 热加热管内溶液使其上升，而沿悬 筐外壁与蒸发器内壁间环隙通道向 下循环流动。
4
刮板薄膜蒸发器
它是在加热管内部安装一可旋转的搅 拌刮板，刮板端部与加热管内壁间隙 固定在0.75～1.5mm之间，依靠刮板的 作用使溶液成膜状分布在加热管内壁 面上。 溶液由蒸发器上部沿切线方向加入， 在重力和旋转刮板带动下，在加热管 内壁上形成旋转下降的液膜，在下降 过程中通过接收加热管外加热蒸汽夹 套中蒸汽冷凝热量而被不断蒸发，底 部得到完成液，二次蒸汽上升至顶部 经分离器后进入冷凝器。 缺点：结构复杂，动力消耗大，传热 面积小，处理能力低。 适于处理易结晶、易结垢、高粘度的 溶液

蒸发量的计算

蒸发量的计算

蒸发量的计算蒸发量用重量M(Kg）来标度供热量Q（J）由温升热与气化潜热两部分组成。

1。

温升热量Q1（J）：温升热与蒸发介质的热容和蒸发介质的温升成正比，即：Q=C×M×ΔT;ΔT=T2—T1 热容C：J/Kg。

℃这是个非常简单的公式,用于计算温升热量，液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：Q2=M×ΔHΔH：液体的蒸发焓（汽化热)J/Kg3。

总供热量Q=Q1+Q2蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度.饱和度越低则蒸发速度越快.饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大如何计算循环水的蒸发量E=RR＊Delta T*( 0。

0013-0。

0015）RR循环水系统的循环水量delta T温差( 0.0013-0.0015) 参数,可以根据季节在0。

0013到0。

0015之间选。

水的蒸发过程是一个动态过程：一方面，水表面处的水分子由于热运动,会飞离水面,而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强——蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大,所以，水就越不容易蒸发。

蒸发量的计算

蒸发量的计算

蒸发量的计算The Standardization Office was revised on the afternoon of December 13, 2020蒸发量的计算蒸发量用重量M(Kg）来标度供热量Q（J）由温升热与气化潜热两部分组成。

1.温升热量Q1（J）：温升热与蒸发介质的热容和蒸发介质的温升成正比，即：Q=C×M×ΔT；ΔT=T2-T1 热容C：J/Kg.℃这是个非常简单的公式，用于计算温升热量，液体的饱和压力随温度的提高而上升至液体表面上方压力时开始蒸发。

2.蒸发潜热Q2（J）为：Q2=M×ΔHΔH：液体的蒸发焓（汽化热）J/Kg3.总供热量Q=Q1+Q2蒸发的速度主要决定于蒸发物体表面空气的水蒸气饱和度。

饱和度越低则蒸发速度越快。

饱和度达到100％时则停止蒸发。

风可将蒸发物表面饱和度较高的空气吹走，换为饱和度较低的空气，所以提高蒸发速度。

温度越高、湿度越小、风速越大、气压越低、蒸发量越大。

风速大时蒸发量也大如何计算循环水的蒸发量E=RR*Delta T*( 循环水系统的循环水量delta T温差( 参数，可以根据季节在到之间选。

水的蒸发过程是一个动态过程：一方面，水表面处的水分子由于热运动，会飞离水面，而水面上方水蒸气中的水分子，也要飞回水面。

如果飞出去的水分子数大于飞回来的水分子数，宏观上表现为水在蒸发，如果单位时间内飞出去的水分子数小于飞回来的水分子数，宏观上表现为水蒸气在液化。

单位时间内飞回来的水分子数量决定于水面上方水蒸汽的压强--蒸汽压。

蒸汽压越大，单位时间内飞回来的水分子数越多。

水蒸气的饱和度越大，蒸汽压就越大，所以，水就越不容易蒸发。
