无损检测课程报告——泄漏检测技术一、概述泄漏检测技术(Leak Testing，L T)主要用于真空容器，压力容器或储液容器等探测，例如漏孔、裂纹等穿壁缺陷以及气密缺陷，以防止发生泄漏而酿成事故，避免能源、资源的损失以及污染环境等。
泄漏检测俗称“检漏”。
它主要是用于发现漏孔类缺陷，即指封闭壳体壁在压力作用下或者壁的两侧存在浓度差时，气体或液体通过它能够由一侧到达另一侧的孔洞或缝隙——称为穿壁缺陷。
泄漏检测的基本原理是利用示漏介质（气体或液体）来判断有无穿壁缺陷（漏孔）存在，并根据示漏介质的漏率（压强差和温度一定时，单位时间内通过漏孔的示漏介质的数量），可以测定漏孔的大小。
检漏的任务就是在制造、安装、调试过程中，判断漏与不漏、泄漏率的大小，找出漏孔的位置；在运转使用过程中监视系统可能发生的泄漏及其变化。
泄漏是绝对的，不漏则是相对的。
对于真空系统来说，只要系统内的压力在一定的时间间隔内能维持在所允许的真空度以下，这时即使存在漏孔，也可以认为系统是不漏的；对于压力系统来说，只要系统的压力降能维持在所允许的值以下，不会影响系统的正常操作，同样也可以认为系统是不漏的。
对于密封有毒的、易燃易爆的、对环境有污染的、贵重的介质，则要求系统的泄漏率必须小于环保、安全以及经济性决定的最大允许泄漏率指标。
二、检漏方法的选择和分类1、检漏方法的选择泄漏检测方法很多，每种方法的特点不同，检漏前应首先根据检漏要求、检漏环境等选择合适的检漏方法。
选择泄漏检测方法要考虑如下几个方面因素：（1）检漏原理不论采用哪种检漏方法，必须理解它的基本原理。
泄漏检测方法涉及的内容较广，集中反映了各种计量和测试技术。
（2）灵敏度检漏方法的灵敏度可以用该方法可检测到的最小泄漏率来表示。
选择检漏方法时应考虑各种方法的灵敏度，即采用哪种方法可以检测出哪一级的泄漏。
（3）响应时间不论采用什么方法，要检测出泄漏率，总要花费一定的时间。
响应时间的长短可能会影响检漏的精度和灵敏度。

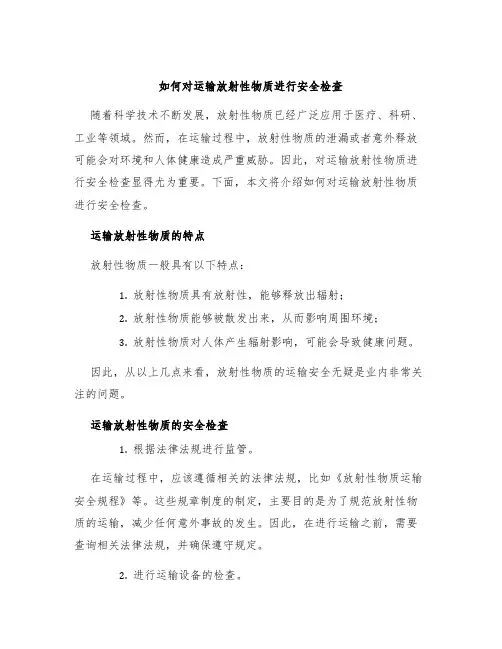

如何对运输放射性物质进行安全检查随着科学技术不断发展，放射性物质已经广泛应用于医疗、科研、工业等领域。
然而，在运输过程中，放射性物质的泄漏或者意外释放可能会对环境和人体健康造成严重威胁。
因此，对运输放射性物质进行安全检查显得尤为重要。
下面，本文将介绍如何对运输放射性物质进行安全检查。
运输放射性物质的特点放射性物质一般具有以下特点：1.放射性物质具有放射性，能够释放出辐射；2.放射性物质能够被散发出来，从而影响周围环境；3.放射性物质对人体产生辐射影响，可能会导致健康问题。
因此，从以上几点来看，放射性物质的运输安全无疑是业内非常关注的问题。
运输放射性物质的安全检查1.根据法律法规进行监管。
在运输过程中，应该遵循相关的法律法规，比如《放射性物质运输安全规程》等。
这些规章制度的制定，主要目的是为了规范放射性物质的运输，减少任何意外事故的发生。
因此，在进行运输之前，需要查询相关法律法规，并确保遵守规定。
2.进行运输设备的检查。
运输设备是运输放射性物质的重要组成部分，因此应该对运输设备进行仔细的检查。
例如，检查车辆或者运输容器的密封性能，检查放射性物质的料液是否泄漏、容器是否损坏等。
此外，还应该检查运输设备的配件，如橡胶密封垫等。
3.确保运输过程中的包装完整性。
在放射性物质的运输过程中，需要使用特殊的容器和包装材料。
因此，可以通过对运输容器进行压力试验、视觉检查、扫描探伤等方式，确保容器的完整性。
同时，还应该确保容器的密封性能良好，能够抵御外界的任何影响；在车辆行驶过程中，容器以及周边设备应该固定牢固，防止震动等不良影响。
4.保证乘务人员具备必要的培训。
安全是任何事情的核心，对于运输放射性物质来说也同样如此。
因此，乘务人员在接受培训之前，需要具备必要的知识背景和基本技能。
培训的内容应该包括：安全操作手册的理解，容器使用和维护的技能等。
5.实施紧急响应计划。
运输过程中，可能会发生各种意外情况，因此需要制定紧急响应计划，以应对可能出现的各种问题。

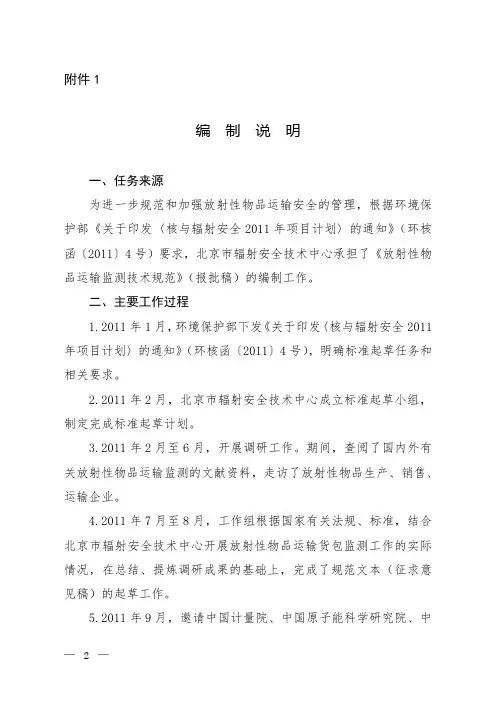

附件1编制说明一、任务来源为进一步规范和加强放射性物品运输安全的管理，根据环境保护部《关于印发〈核与辐射安全2011年项目计划〉的通知》（环核函〔2011〕4号）要求，北京市辐射安全技术中心承担了《放射性物品运输监测技术规范》（报批稿）的编制工作。
二、主要工作过程1.2011年1月，环境保护部下发《关于印发〈核与辐射安全2011年项目计划〉的通知》（环核函〔2011〕4号），明确标准起草任务和相关要求。
2.2011年2月，北京市辐射安全技术中心成立标准起草小组，制定完成标准起草计划。
3.2011年2月至6月，开展调研工作。
期间，查阅了国内外有关放射性物品运输监测的文献资料，走访了放射性物品生产、销售、运输企业。
4.2011年7月至8月，工作组根据国家有关法规、标准，结合北京市辐射安全技术中心开展放射性物品运输货包监测工作的实际情况，在总结、提炼调研成果的基础上，完成了规范文本（征求意见稿）的起草工作。
5.2011年9月，邀请中国计量院、中国原子能科学研究院、中国辐射防护研究院的有关专家对标准文本草案进行了研讨，形成征求意见稿初稿。
6.2011年10月13日，在北京召开首次专家咨询会，环境保护部、中国计量院、中国原子能科学研究院等单位的专家形成意见，建议将《放射性物品运输监测技术标准》改成《放射性物品运输辐射检测技术指南》（以下简称《指南》），并进一步明确要求。
7.2012年1月至3月，根据专家的意见和建议，对《指南》的内容进行了修改、完善。
8.2012年4月至12月，邀请业内专业的单位，北京树诚科技发展有限公司和原子高科股份有限公司对《指南》进行实际验证工作。
9.2013年1月至5月，根据现场验证过程中出现的问题，对《指南》进行修改，增加了检测流程图及附录内容及数据处理的细节说明，增加货包类型的检测说明，增加仪器型号选择的说明。
10.2013年5月16日，辐射中心组织召开《指南》专家咨询会。
参加会议的有中国原子能科学研究院、清华大学、原子高科股份有限公司、北京树诚科技发展有限公司的专家。

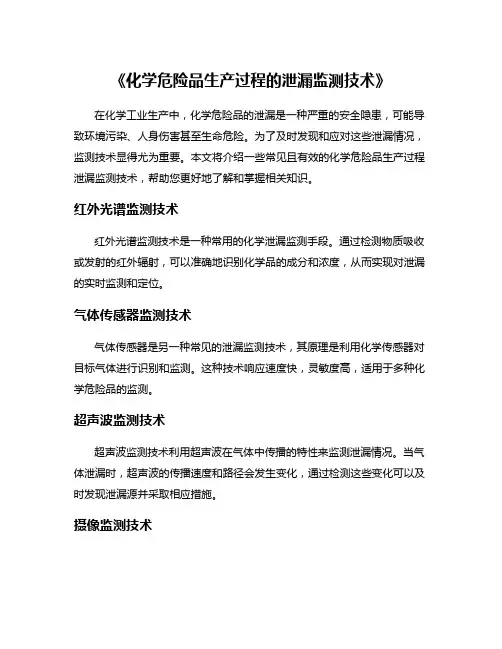

《化学危险品生产过程的泄漏监测技术》
在化学工业生产中，化学危险品的泄漏是一种严重的安全隐患，可能导致环境污染、人身伤害甚至生命危险。
为了及时发现和应对这些泄漏情况，监测技术显得尤为重要。
本文将介绍一些常见且有效的化学危险品生产过程泄漏监测技术，帮助您更好地了解和掌握相关知识。
红外光谱监测技术
红外光谱监测技术是一种常用的化学泄漏监测手段。
通过检测物质吸收或发射的红外辐射，可以准确地识别化学品的成分和浓度，从而实现对泄漏的实时监测和定位。
气体传感器监测技术
气体传感器是另一种常见的泄漏监测技术，其原理是利用化学传感器对目标气体进行识别和监测。
这种技术响应速度快，灵敏度高，适用于多种化学危险品的监测。
超声波监测技术
超声波监测技术利用超声波在气体中传播的特性来监测泄漏情况。
当气体泄漏时，超声波的传播速度和路径会发生变化，通过检测这些变化可以及时发现泄漏源并采取相应措施。
摄像监测技术
摄像监测技术结合图像识别和分析算法，可以实现对生产现场的全方位监测。
通过摄像头拍摄的视频图像，可以及时发现异常情况并进行预警，提高泄漏监测的效率和准确性。
化学危险品生产过程的泄漏监测技术在工业安全中扮演着至关重要的角色。
红外光谱监测、气体传感器监测、超声波监测以及摄像监测技术等多种监测手段的综合运用可以有效降低泄漏事故的发生概率，并保障生产环境和员工的安全。
在化工生产中，对泄漏监测技术的不断改进和应用将是确保生产安全的关键所在。
泄漏监测技术的不断创新和应用是化工生产安全的重要保障，值得不断加强研究和推广应用。

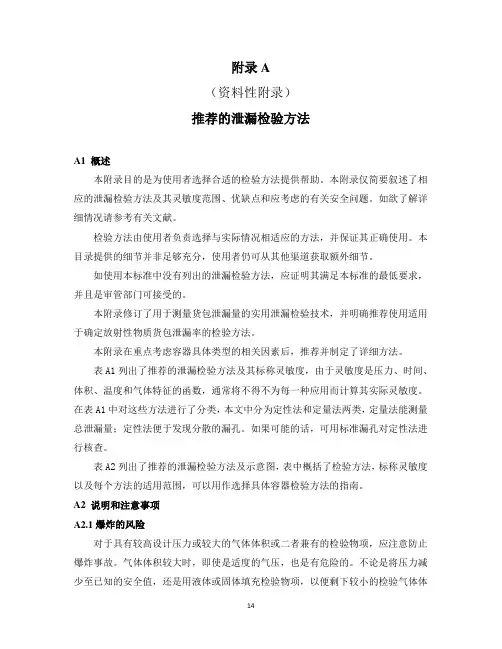

附录A（资料性附录）推荐的泄漏检验方法A1 概述本附录目的是为使用者选择合适的检验方法提供帮助。
本附录仅简要叙述了相应的泄漏检验方法及其灵敏度范围、优缺点和应考虑的有关安全问题。
如欲了解详细情况请参考有关文献。
检验方法由使用者负责选择与实际情况相适应的方法，并保证其正确使用。
本目录提供的细节并非足够充分，使用者仍可从其他渠道获取额外细节。
如使用本标准中没有列出的泄漏检验方法，应证明其满足本标准的最低要求，并且是审管部门可接受的。
本附录修订了用于测量货包泄漏量的实用泄漏检验技术，并明确推荐使用适用于确定放射性物质货包泄漏率的检验方法。
本附录在重点考虑容器具体类型的相关因素后，推荐并制定了详细方法。
表A1列出了推荐的泄漏检验方法及其标称灵敏度，由于灵敏度是压力、时间、体积、温度和气体特征的函数，通常将不得不为每一种应用而计算其实际灵敏度。
在表A1中对这些方法进行了分类，本文中分为定性法和定量法两类，定量法能测量总泄漏量；定性法便于发现分散的漏孔。
如果可能的话，可用标准漏孔对定性法进行核查。
表A2列出了推荐的泄漏检验方法及示意图，表中概括了检验方法，标称灵敏度以及每个方法的适用范围，可以用作选择具体容器检验方法的指南。
A2 说明和注意事项A2.1爆炸的风险对于具有较高设计压力或较大的气体体积或二者兼有的检验物项，应注意防止爆炸事故。
气体体积较大时，即使是适度的气压，也是有危险的。
不论是将压力减少至已知的安全值，还是用液体或固体填充检验物项，以便剩下较小的检验气体体积。
最好都做物项液压验证检验，以确保安全。
当使用某种液体时，必须保证对泄漏检验没有影响。
如果包容系统几何形状和性能差异的影响可忽略不计，或操作条件没有足够的压力差以获得有意义的结果，那么检验可在与操作不同的温度和压力下进行。
在检验过程中，泄漏流方向应与操作过程中相同，流向与此相反时，应证明其合理性。
表A1 泄漏检验灵敏度章节号检验方法标称检验灵敏度（Pa·m3·s-1SLR）定量法A3.1 气压降低法10-2～10-6 1）A3.2 气压升高法10-2～10-6 2）A3.3 包层充气-气体探测器法10-4～10-10 A3.4 包层抽真空-气体探测器法10-4～10-9 A3.5 背压-包层抽真空法10-4～10-9定性法A4.1 气泡技术10-4 2）3）A4.2 气泡测试法10-4 2）A4.3 示踪气体-检漏探头法10-4～10-7A4.4 示踪气体-喷射法10-4～10-71)灵敏度取决于体积、压力、时间、气体特性和温度稳定性。

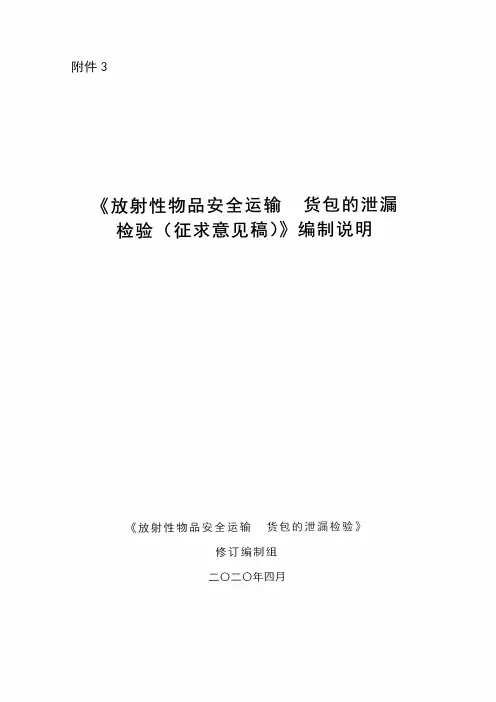

目录一、项目背景 (1)（一）任务来源 (1)（二）工作过程 (1)二、标准制修订必要性分析 (1)三、国内外相关标准情况 (2)（一）国外标准情况 (2)1. ISO (2)2. IAEA (3)3. 加拿大、法国、德国 (5)4. 美国和西班牙 (5)（二）国内标准情况 (6)四、标准制修订的基本原则和技术路线 (6)五、主要技术内容的说明 (7)六、与国内外同类标准或技术法规的水平对比和分析 (8)（一）标准正文的国内外同类标准的对比和分析 (8)（二）标准附录的国内外同类标准的对比和分析 (9)放射性物品安全运输货包的泄漏检验一、项目背景（一）任务来源本项目来源于2019年核与辐射安全监管项目，所属子项：（十二）法规标准制修订，项目名称65. 制定《放射性物品安全运输货包的泄漏检验》。
计划要求制订《放射性物品安全运输货包的泄漏检验（报批稿）》及编制说明。
（二）工作过程标准修订本编制分为三个阶段：2019年1月~7月为第一阶段，完成标准提纲。
2019年8月~9月为第二阶段，完成标准初稿和相关的研究工作。
2019年10月~12月为第三阶段，完成标准的征求意见稿。
二、标准制修订必要性分析随着我国核能和核技术利用的快速发展，放射性物品运输活动日趋频繁。
目前我国放射性物品年运输量达到百万件货包。
在放射性物品运输过程中，放射性物品被装载在容器中，运输容器是放射性物品与环境间的重要屏障。
运输安全的实现主要依靠容器承受运输环境及抵抗事故的能力。
无论在运输的正常情况还是事故情况下，运输容器应能防止放射性物品的漏失弥散。
为了规范放射性物品运输货包泄漏检验工作，同时为放射性物品运输货包安全监管提供支持，我国GB/T 17230-1998《放射性物质安全运输货包的泄漏检验》等效采用了ISO 12807：1996，而ISO 12807升级为2018版本，其中有较多的修订。
因此，修订GB/T 17230-1998。
附录A（资料性附录）推荐的泄漏检验方法A1 概述本附录目的是为使用者选择合适的检验方法提供帮助。
本附录仅简要叙述了相应的泄漏检验方法及其灵敏度范围、优缺点和应考虑的有关安全问题。
如欲了解详细情况请参考有关文献。
检验方法由使用者负责选择与实际情况相适应的方法，并保证其正确使用。
本目录提供的细节并非足够充分，使用者仍可从其他渠道获取额外细节。
如使用本标准中没有列出的泄漏检验方法，应证明其满足本标准的最低要求，并且是审管部门可接受的。
本附录修订了用于测量货包泄漏量的实用泄漏检验技术，并明确推荐使用适用于确定放射性物质货包泄漏率的检验方法。
本附录在重点考虑容器具体类型的相关因素后，推荐并制定了详细方法。
表A1列出了推荐的泄漏检验方法及其标称灵敏度，由于灵敏度是压力、时间、体积、温度和气体特征的函数，通常将不得不为每一种应用而计算其实际灵敏度。
在表A1中对这些方法进行了分类，本文中分为定性法和定量法两类，定量法能测量总泄漏量；定性法便于发现分散的漏孔。
如果可能的话，可用标准漏孔对定性法进行核查。
表A2列出了推荐的泄漏检验方法及示意图，表中概括了检验方法，标称灵敏度以及每个方法的适用范围，可以用作选择具体容器检验方法的指南。
A2 说明和注意事项A2.1爆炸的风险对于具有较高设计压力或较大的气体体积或二者兼有的检验物项，应注意防止爆炸事故。
气体体积较大时，即使是适度的气压，也是有危险的。
不论是将压力减少至已知的安全值，还是用液体或固体填充检验物项，以便剩下较小的检验气体体积。
最好都做物项液压验证检验，以确保安全。
当使用某种液体时，必须保证对泄漏检验没有影响。
如果包容系统几何形状和性能差异的影响可忽略不计，或操作条件没有足够的压力差以获得有意义的结果，那么检验可在与操作不同的温度和压力下进行。
在检验过程中，泄漏流方向应与操作过程中相同，流向与此相反时，应证明其合理性。
表A1 泄漏检验灵敏度章节号检验方法标称检验灵敏度（Pa·m3·s-1SLR）定量法A3.1 气压降低法10-2～10-6 1）A3.2 气压升高法10-2～10-6 2）A3.3 包层充气-气体探测器法10-4～10-10 A3.4 包层抽真空-气体探测器法10-4～10-9 A3.5 背压-包层抽真空法10-4～10-9定性法A4.1 气泡技术10-4 2）3）A4.2 气泡测试法10-4 2）A4.3 示踪气体-检漏探头法10-4～10-7A4.4 示踪气体-喷射法10-4～10-71)灵敏度取决于体积、压力、时间、气体特性和温度稳定性。
2)用标准漏孔去核查检验设备和所使用的技术，以获得较高的、可靠的灵敏度。
3)气泡技术包括热水气泡法、真空气泡法和加压空腔气泡法。
表A2推荐的泄漏检验法摘要对应条目示意图A3 定量检验A3.1气压降低法本方法对检验物项或两O形圈之间的空间加压，然后测量压力降低。
本方法的灵敏度与检验体积成反比。
本方法特别适用于检验双O形圈的密封性，小的空间体积使本方法具有很高的灵敏度，且不会破坏空间原来的密封性。
标称检验灵敏度为10-2Pa·m3·s-1SLR～10-6Pa·m3·s-1SLRA3.2气压升高法本方法对检验空腔抽真空至103 Pa或更低，然后在规定的检验期限内测量压力的升高。
本方法适用于可与压力阀相连接的检验物项，但也能用于检验双O形圈密封性，检验灵敏度与检验体积成反比。
标称检验灵敏度10-2Pa·m3·s-1SLR～10-6Pa·m3·s-1SLRA3.3包层充气法-气体探测器法本方法是将与气体探测器联接的检验物项抽真空，然后向包围物项的包层内填充检验气体（一般是氦气或卤素化合物）。
本方法适用于有一个可替换密封层的大型检验物项。
使用几个密封层（如双O形圈封闭层）时，可依次对每个密封层使用本方法。
标称检验灵敏度10-4Pa·m3·s-1SLR～10-10Pa·m3·s-1SLRA3.4包层抽真空法-气体探测器法该方法用检验气体（通常是氦气或卤气）给检验物项加压，同时将检验物项置于一个与气体探测器相连的真空室中。
本方法适用于有一个可替换密封层的小型检验物项。
使用几个密封层（例如双O型圈封闭层）时，每个密封层可依次运用这个方法。
标称检验灵敏度10-4Pa·m3·s-1SLR～10-9Pa·m3·s-1SLRA3.5（背压）包层抽真空法给处于充有检验气体（通常为氦气）的包层中的检验物项加压一段时间后，转移检验物项至一个接有气体探测器的抽空包层中。
本方法适用于从很小直到增压室最大尺寸的各种大小的焊接容器，检验物项内空腔体积至少10 mm 3。
本方法适用于实验室和工程上，并应是被仔细验证和使用过的。
标称检验灵敏度10-4Pa·m 3·s -1SLR ～10-9Pa·m 3·s -1SLRA4 定性法A4.1.4.1热水鼓泡法将检验物项浸没于热水中增加其内部压力，一串气泡指示一个漏孔。
本方法适用于焊接容器和通常没有压力阀联接的小型检验物项。
也适用于在没有高级仪器的场合使用。
标称最大检验灵敏度10-4Pa·m 3·s -1SLR注：本方法也可作为一种定量方法，但并非依照上述说明去使用。
A4.1.4.2真空鼓泡法使浸没检验物项的液面上形成一个真空，一串气泡指示一个漏孔。
本方法适用于焊接容器和小型检验物项，也能用于空腔体积大于10mm 3的源体或容器。
检验物项的大小仅为真空容器的大小所限制。
标称检验灵敏度10-4Pa·m 3·s -1SLR 。
A4.1.4.3加压空腔泡法给浸入水、乙二醇或异丙醇中的检验物项加压，一串气泡指示一个漏孔。
本方法适用于焊接容器、与压力阀相连的容器，或可通过干冰的蒸发获得空腔内压力的检验物项。
标称检验灵敏度10-4Pa·m 3·s -1SLR注：本方法也可作为一种定量方法，但不是采用上述说明的方法。
A4.2气泡法对其表面涂有一层检漏液的检验物项加压，在表面上的一个气泡指示一个漏孔。
本方法适用于与压力阀相连的容器，以及可通过干冰的蒸发而获得空腔内压力的容器。
标称检验灵敏度10-4Pa·m3·s-1SLRA4.3示踪气体检漏探头法对充有检验气体（一般是氦气或卤素化合物）的检验物项加压，移动气体探测器探头扫描可能有漏孔的区域，探测漏孔。
本方法最适用于有清晰可见的可能存在漏孔区域的大型检验物项（例如焊缝或密封层），应采用一些用气体给焊缝或密封层内增压的设备。
标称检验灵敏度10-4Pa·m3·s-1SLR~10-7Pa·m3·s-1SLRA4.4示踪气体喷射法将接有气体探测器的检验物项抽真空，同时在其表面喷射检验气体（通常是氦气或卤素化合物）。
本方法适用于检验已部分完工的容器，当可能存在漏孔的一侧被抽空时，所用的检验气体很容易从另一侧进入。
标称检验灵敏度10-4Pa·m3·s-1SLR~10-7Pa·m3·s-1SLRA2.2示踪物质示踪物质应该纯净，不含可能影响检验结果的杂质。
必须确保使已知的代表性示踪混合物能到达检验界面。
确保不能产生可能影响包容系统内容物或泄漏检验示踪剂特性的有害反应。
A2.3泄漏率对于一些气泡检验法，在良好的实验室条件下，压力差为105Pa，则低至10-7Pa·m3·s-1SLR的单个泄漏率也能检验出来。
但是，检验的能力因许多因素而减弱（如由于缺乏光线而导致能见度低、检验物体的形状、池液的扰动、气体可溶性、操作者疏忽、液体阻塞漏孔、检验时限、以及由于一些漏孔太小而不能检出等），从而使总的泄漏率有超过最大容许泄漏率的可能性。
示踪气体气压应能克服浸液顶部的静液压头和表面张力的影响。
泡沫检验法还存在其他问题，例如要保证能同时覆盖检验的所有区域，以及考虑到环境相对湿度和温度的影响。
因此气泡检验不能用于定量测量。
由于这些原因，当未观察到气泡时，一般认为总泄漏率为10-4Pa·m3·s-1SLR，除非个别情况下能证明有较高的灵敏度。
A2.4避免浸湿检验物项对于预计小于10-7Pa·m3·s-1SLR的漏孔，在泄漏检验以前应尽可能避免浸湿检验物项。
当不能避免浸湿时，检验应在检验物项完全干燥后再进行。
A2.5分压检验混合物中示踪气体的分压应该是已知的，而且至少为总压力的10%，必须使用分压百分率校正因子，参见公式（B13）。
A2.6真空状态当在正压下进行常规操作时，应考虑在真空状态进行检验时包容边界、封闭层以及密封层的性能。
A2.7进行泄漏检验所有泄漏检验必须由合格的操作者进行。
A3 定量法A3.1气压降低法A3.1.1适用范围本方法适用于可与压力阀相连接的物项，检验体积可以是容器的体积或是双O 形圈密封层之间的空间体积。
A3.1.2泄漏率指示总泄漏率表示为在特定的环境温度和压力下，已知初始压力经过一段时间后的压力降低值。
如果检验持续时间长，则要求对环境温度和压力的变化进行校正。
A3.1.3检验灵敏度灵敏度主要取决于检验体积、检验持续时间以及压力、温度测量的准确度。
在体积较大的情况下这种方法不太灵敏；但对于小体积并使用精密仪器时，检验灵敏度能达到10-6Pa·m3·s-1SLR。
需要指出的是，总体积包括容器的体积加上测量仪器的有关体积。
检验方法的实际灵敏度应根据公式（B12）计算。
A3.1.4检验方法给检验体积加压至规定的检验压力，然后测量规定时间内检验体积的压力和温度变化。
为了计算总泄漏率，必须精确测量最大检验体积，包括检验设备的体积和密封层在槽内的极限位置。
压力的测量应精确到测量装置量程的1%之内（或更小），则此测量装置的量程应为规定检验压力的1.5倍至4倍，检验物项在进行测量前应处于或接近热平衡状态，否则测量平均温度过程中的误差可能掩盖泄漏。
A3.1.5优缺点用于检验的仪器也有可拆卸的密封层，为此检验结果给出的泄漏率包括了所有密封层（检验设备和容器的），故该方法得到的容器泄漏率可能偏高。
如果要求的检验灵敏度为10-6Pa·m3·s-1SLR数量级，则检验设备连接的密闭性对检验灵敏度有影响。
若本方法用在检验工作（例如进行压力降低试验前后的检验）中，则至少有一个检验设备的连接处可被拆开并重新密封。
高压能提高检验灵敏度，但可能产生由于检验过程中双O形圈移动而造成给出的结果不可靠和高压能使密封层旁通而产生危险等缺点。
