ArcMap期末总结

  • 格式：doc
  • 大小：2.16 MB
  • 文档页数：25

ArcMap学期末总结姓名：学号：专业：地信任课教师：一. 打开ArcMap．1.单击windows桌面上的开始按钮2．将鼠标指向程序。

3. 将鼠标指向ArcGIS。

4. 单击ArcMap.二. 打开一个已存在的地图文件。

打开ArcMap，然后会出现一个对话框，选择上面的an existing map.1. 双击下面的Browse for maps.（如果不是第一次是打开ArcMap就不会出现对话框，那么单击ArcMap主菜单上的file再单击open.）2. 在这个对话框中，点击Look in的下拉菜单，然后找到本地磁盘上的Map文件夹（C:\ArcGIS\ArcTutor\Map)。

3. 双击airport ,ArcMap打开了这幅地图.它包括了schools,arterials_Clip,runways,arterials,cne165,airport_area,county这几个层.三. 旋转地图.将鼠标移动到工具条的各项工具上（不用点击）来了解各个工具的功能.1.使用放大工具将受噪声污染的区域放大，将鼠标放在区域的左上方，按下鼠标按钮，然后拖动鼠标，直到方块包围了那一片轮廓。

当你松开鼠标的时候，方块内的那部分就被放大了。

2. 如果有必要，就使用工具条上的移动工具（手）来重置这幅地图以使噪声区域位于地图的中心位置.（按下鼠标左键拖动图片到你想要的位置然后松开按钮。

）四．显示图层.在显示栏的目录让你打开或关闭图层，如果要显示一个图层，就在该图层名字旁边的小方框内打勾，如果要关闭它就不打勾。

这样我们就通过点击目录内的小方框来将学校和铁路显示出来了.五.更改显示标记.ArcMap让你通过用改变颜色和标记来显示特性.你可以把学校的标记从一个点改为学校在其他地图上更通用的标记.1.点击显示目录里的点符号就会出现符号选择窗口.2.向下翻知道你找到school 1的标记，然后点击它.3.点击ok.学校就用新的标记绘成了.你还可以右击图层的名称打开菜单中属性，单击symbology. 对于改变符号的颜色，你就可以在内容表格中点击symbol去显示色彩面板。

六.判别特性.1.使用放大工具，在学校周围画一个方框来将其放大.你就会看到学校在噪声污染范围内.2.点击工具条上的判别键，出现判别窗口.3.将鼠标移动到学校上点击，学校的名字（Northwestern Prep）就会被列在判别窗口.注意在最顶端的图层特征被鉴别出来了。

你也可以选择其他细节的图层去鉴别它们。

它需要你点击在对话框中点击图层的下拉菜单。

然后关闭判别窗口.4.单击工具条例的回退按钮会到先前的视图.七.添加图形.你可以用ArcMap窗口绘图工具条中的按钮来给你的地图添加图形或文本.1.单击New Text按钮，鼠标指针就变成了一个带A的十字.2.将指针移动到你判别的学校旁边然后点击.3. 出现文本框，输入学校的名称Northwestern Prep，按回车键.蓝色的虚线围绕着这个文本框，指示着它是当前被选中的对象，你可以拖动这个文本框到一个新的位置，然后松开按钮.4.当你望城学校附近的文本框定位后，点击文本框外一点来消除它.八.布置地图.1.多次点击工具栏上的Fixed Zoom Out按钮，将其变为更小的图幅.2.单击菜单栏中的视图菜单，点击Layout View，出现版面设计工具栏。

并且显示的页面的周边还出现了标尺。

3.右击图形背景中的任一空白处，点击页面打印设置（Page and Print Setup）也可以在文件菜单中对它执行相同操作。

4.确定Use Printer Paper Settings box（打印纸设置）前面不打勾号。

否则，纸张的大小将会和打印机默认大小一致。

如果你的打印机不打印较大的地图，它将会按比例缩小你的地图。

大小与你在练习中看见的一样。

5.在Scale Map Elements proportionally to changes in Page Size选项前面打勾。

这样，数据将会调节去适应纸张的大小。

6.将地图页面尺寸（Map Page Size）菜单下的页面菜单中的方位（Orientation）选项改为地形（Landscape）.7.通过改变方框内的值将页面宽度和高度的值分别改为16和12英尺.8.点击OK。

页面和标尺的改变反映了新的大小和方位.9.手动调节数据框架的大小，让他看起来在地图下面。

做这一步时，点击工具栏中的Select Elements工具。

然后选择数据框架，使用蓝色的小方块调节数据框架的大小。

九.放大页面.1.点击版面工具条上的Zoom to 100%，，这页纸就显示在实际的打印大小以至于你可以看见细节。

2. 点击版面工具条上的移动按钮.将地图拖动到左下方，以致你可以看见学校的名称.3.点击Zoom Whole Page（扩展到整副地图），再一次观察整页纸。

十.插入地图元素.1.点击主菜单栏中的插入菜单，点击题目菜单（Title）.出现一个方框，将“Schools and Noise Contour”作为该幅图的题目输入，按回车键.2.在窗口底部的绘图工具栏内，将文字大小改为36.3.单击题目将其拖动到顶部的中心.4.单击插入菜单点击Legend.出现Legend Wizard.接受默认的图例参数，点击下一步直到完成.5.点击图例并且将它拖动到地图的左下角.6.点击插入菜单点击North Arrow，出现选择对话框.7.选择ESRI North 1点击ok，其拖到图例的右边。

8.在插入菜单中插入一个scale bar（比例尺）9.点击Scale Line 1并点击属性（properties）。

点击Scale and Units标签。

10.在display one division before zero前面已经打勾。

将区分单位改为miles。

点击应用再确定，点击ok。

11.将尺度条拖动到图例的下方.12.选中图例然后安置Shift键，将比例尺同时选中。

点击窗口下面的绘图工具条（Drawing），点击Align再点击Align Left使图例和尺度条左边对齐.十一。

打印地图.1.单击文件菜单（file）点击打印（如果16*12英尺的地图比你打印的纸张大，点击比例图去适应打印纸）。

2.点击Setup出现对话框.将orientation选项改为landscale. 点击OK，关闭Page and PrintSetup对话框. 点击OK，关闭Page and Print Setup对话框.打印出此幅地图十二.保存地图.1.单击文件菜单并点击文件属性.2.在属性对话框中点击Data Source Options。

点击Store full path names然后点击OK3.在文件菜单中点击另存为。

在文件名称中输入airport_ex。

点击保存。

练习二：研究地理特性一.改变页面设置1.首先确认设置视图菜单处于激活状态（View/Layout View）2.点击文件菜单中的页面和打印设置（Page and Print Setup）选项..3.点击Standard Sizes的下拉菜单，选择ANSI E。

它将高度和宽度设置标准的E-size页面。

在地图大小面板中点击Portrait。

不在Scale Map Elements proportionally to changes in Page Size选项前打勾，这样学校地图将保持相同的大小，而不是按比例缩放去适合纸张的大小。

4.点击OK ，页面的大小改变了，地图显示在左下角。

5.使用工具条中的工具将地图拖至页面的中上部.二.创建一个新的数据框架.单击插入菜单点击数据框架（Data Frame）.在页面边设计中出现了一个数据框架并被列入内容表格中.三.添加数据层.1.确定新的数据框架式页面中唯一被激活的数据框架.点击工具栏中的添加数据按钮.将其导入到map文件夹下.2.双击机场数据库（airport.gdb.）点击parcels图层，点击添加.四.设置数据框属性.1.将新建数据框和原有数据框同时选中.2.点击窗口上的绘图工具，点击Distribute，选择Make Same Size使其具有相同的尺寸.3.右击内容表格中的新数据框选项，点击属性.4. 点击General标签。

将Land Use作为其名称.并将显示单位改为Feet，你可以更改地图单位，因为它们基于数据框架的坐标系统。

点击应用。

5.单击Size and Position标签，将数据框距左下角位置X position、Y position均改为15in 点击应用,数据框架就被重新设置.五.复制图层.1. 选中新的数据框.点击视图菜单点击数据视窗，现在你就可以看见这个仅仅被parcels 图层覆盖的区域，而不是整张地图。

2.右击内容表格中Schools数据框架下面的airport_area图层点击复制选项.右击LandUse数据框架单击粘贴.3.用同样的操作将cne165进行复制.六.以类别显示图层特性.、1.右击内容表格中的parcels图层点击属性.点击Symbology标签将其设置为Draw all features using the same symbol.2.点击Categories.将Value Field 下拉菜单改为LAND_USE，用其来表示parcels层的背景样式.3.单击添加所有值（Add All Values）用颜色的多个波段来区分类型.4.点击应用再在点确定，则parcels有了不同类型，也使用了其他的波段进行描绘。

七.使用一种样式。

1.右击内容表格中的parcels图层点击属性. 点击Symbology标签在Categories菜单下点击Match to symbols in a style，点击浏览导入map文件夹，双击land_use style文件将其打开.2.点击Match Symbols选项，不再all other values前的方框内打勾取消选定而关掉被显示出来的符号。

点击应用，确定则parcels图层被定义的样式描绘出来八．地理性地选择特征图层找出每块应用的土地上有多少位于噪声区域内，只选择在区域内的图层。

1.单击主菜单栏中的选择菜单并点击Select By Location。

弹出对话框，在第一个空中选择select features from。

在第二个空中将parcels层前面方框打勾。

点击第三个空的下拉菜单选择intersect, 这一步将会选中那些parcels图层与cnel65图层相交的特征。

2.在最后一栏中点击下拉菜单选择cnel65作为被选图层.点击应用，ok。

则被选中的parcels图层外轮廓被粗化。

合集下载

[IT计算机]arcmap学习重要笔记

[IT计算机]arcmap学习重要笔记

ARCMAP 学习笔记A1、如何添加JEPG格式地形图到ARCMAP中1、打开ARCMAP程序2、点文件菜单——添加数据——龙街图.jepg(按路径找到龙街图位置)——确定A2、在ArcCatalog 里面创建Shapefile 格式的矢量图形(*.shp)。

1、打开ArcCatalog工具，在目录窗口选择一个文件夹（如我的文档中ARC 学习文件夹），右击——新建——shapefile2、给出该Shapefile 的名称（如黑什里小班），确定其对象类型(点/线/面)。

3、单击“Edit…”，编辑其空间参考。

单击“应用”，引入已订制的坐标系统（beijing1954.prj）。

4、依次点击确认，最后得到创建好的Shapefile。

5、点击添加数据——找到上一步新建的文件——确定。

（将矢量图形建立好之后，就可以在ArcMap 里面将其添加进来，开始数字化工作）A3、如何画小班界线(面状图)?常用3个工具：新建要素工具，自动完成多边形工具，切割多边形工具。

方法一1、添加面状图2、点编辑工具——草图工具——在任务窗中选创建任务——新建要素。

3、用草图工具画一个多边形（第一个小班线）4、在任务窗中选拓扑关系——自动完成多边形5、选草图工具——在多边形旁画相邻的小班（第2个小班）——画完后双击鼠标完成第2个小班绘制，接着绘第3个小班。

注意：当上一个多边形绘制后，比例尺缩小较多时草图工具不可用，不能自动完成多边形。

放大比例尺后则可以完成多边形。

方法二1添加面状图2点编辑工具——草图工具——在任务窗中选创建任务——新建要素。

3用草图工具画一个大的多边形（林班线或村界线）4在任务窗中选拓扑关系——切割多边形要素5选草图工——切割内部小班。

用此法必须先设置该图层填充色为无色,或调整透明度为50%A4、ARCMAP中表连接的应用（重要）小班多边形图层属性表DBF1可以与其它表DBF2（如小班因子一览表）进行连接。

然后用小班因子表中的某个因子对小班进行标注（如小班上色）。

ArcMap总结

ArcMap总结

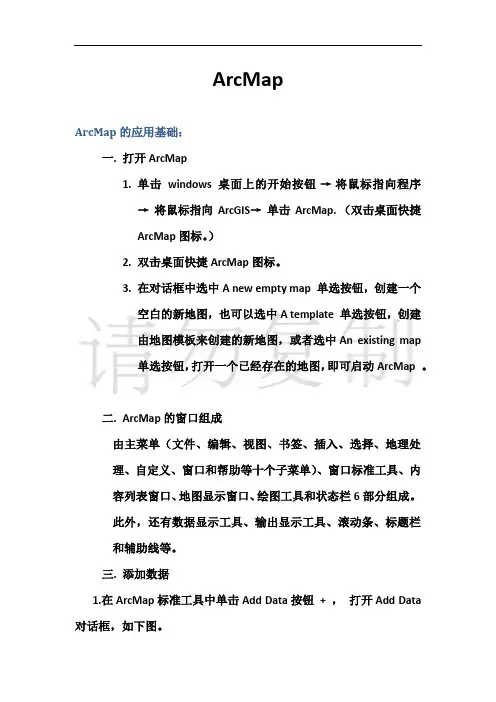

ArcMapArcMap的应用基础：一.打开ArcMap1.单击windows桌面上的开始按钮→将鼠标指向程序→将鼠标指向ArcGIS→单击ArcMap. （双击桌面快捷ArcMap图标。

）2.双击桌面快捷ArcMap图标。

3.在对话框中选中A new empty map 单选按钮，创建一个空白的新地图，也可以选中A template 单选按钮，创建由地图模板来创建的新地图，或者选中An existing map单选按钮，打开一个已经存在的地图，即可启动ArcMap。

二.ArcMap的窗口组成由主菜单（文件、编辑、视图、书签、插入、选择、地理处理、自定义、窗口和帮助等十个子菜单）、窗口标准工具、内容列表窗口、地图显示窗口、绘图工具和状态栏6部分组成。

此外，还有数据显示工具、输出显示工具、滚动条、标题栏和辅助线等。

三.添加数据1.在ArcMap标准工具中单击Add Data按钮+ ，打开Add Data 对话框，如下图。

2.通过Look下拉列表框确定加载数据。

3.单击Add按钮，数据层被加载到新地图中。

四．图层操作1.改变数据层名称单击选择需要改变的数据层，使其成为当前数据层，再次单击该数据层，该数据层名称进入可编辑状态。

2.调整图层顺序将鼠标指针放在需要调整的数据层上，按住鼠标左键拖动数据层，内容表中出现一条黑线，将数据层拖到新位置后松开左键。

图层一般排列顺序为：点在上，线在中，面在下；重要在上，次要在下；淡色在上，浓色在下；细的在上，粗的在下。

3.控制数据层显示：单击数据层前面方框中的“√”，控制数据层在显示窗口的显示与否。

4.复制与删除数据层（组）选中数据层（组）单击右键，在弹出的快捷菜单中选择Copy、Paste Layer(s)、Remove等命令，实现数据层的复制、粘贴、删除操作。

5.创建图层组在内容表中，右击想要创建图层组的数据框，选择New Group Layer 命令，这样，一个图层组就出现在内容表中。

arcmap工作总结

arcmap工作总结

arcmap工作总结

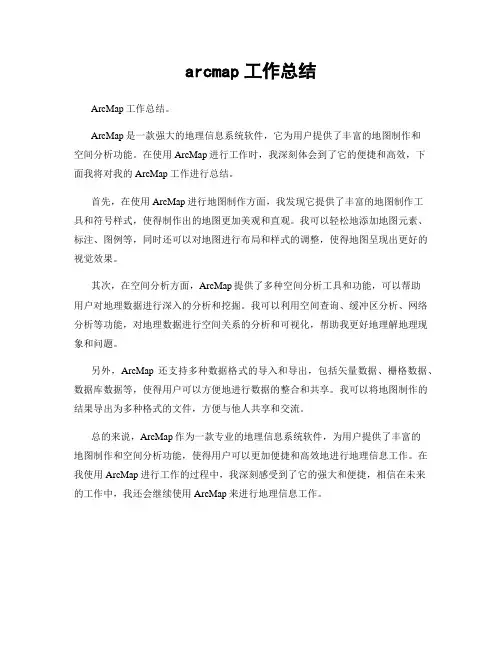

ArcMap工作总结。

ArcMap是一款强大的地理信息系统软件，它为用户提供了丰富的地图制作和
空间分析功能。

在使用ArcMap进行工作时，我深刻体会到了它的便捷和高效，下
面我将对我的ArcMap工作进行总结。

首先，在使用ArcMap进行地图制作方面，我发现它提供了丰富的地图制作工
具和符号样式，使得制作出的地图更加美观和直观。

我可以轻松地添加地图元素、标注、图例等，同时还可以对地图进行布局和样式的调整，使得地图呈现出更好的视觉效果。

其次，在空间分析方面，ArcMap提供了多种空间分析工具和功能，可以帮助
用户对地理数据进行深入的分析和挖掘。

我可以利用空间查询、缓冲区分析、网络分析等功能，对地理数据进行空间关系的分析和可视化，帮助我更好地理解地理现象和问题。

另外，ArcMap还支持多种数据格式的导入和导出，包括矢量数据、栅格数据、数据库数据等，使得用户可以方便地进行数据的整合和共享。

我可以将地图制作的结果导出为多种格式的文件，方便与他人共享和交流。

总的来说，ArcMap作为一款专业的地理信息系统软件，为用户提供了丰富的
地图制作和空间分析功能，使得用户可以更加便捷和高效地进行地理信息工作。

在我使用ArcMap进行工作的过程中，我深刻感受到了它的强大和便捷，相信在未来
的工作中，我还会继续使用ArcMap来进行地理信息工作。

ArcMAP技巧

ArcMAP技巧

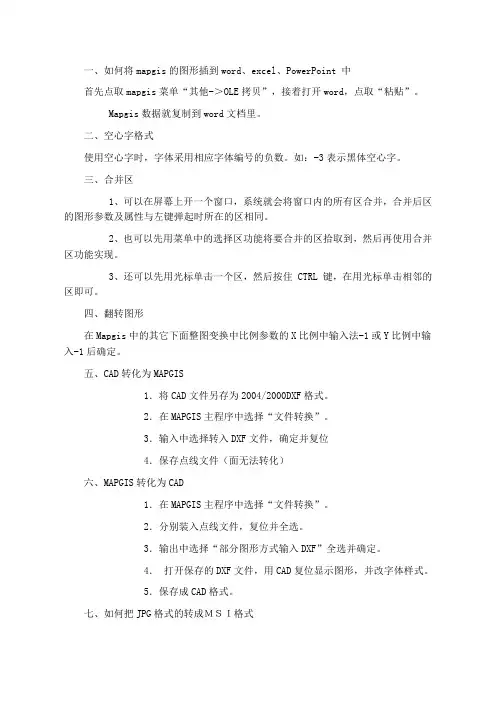

一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。
