HPb58-2铅黄铜技术指标

各国铜牌号及标准对照表铜合金牌号对照表一、铅黄铜牌号对照表二、普通黄铜牌号对照表三、紫铜牌号对照表常用铜合金牌号化学成分--中国牌号一、铅黄铜系列二、普通黄铜系列常用铜合金牌号化学成分--日本牌号一、铅黄铜系列二、普通黄铜系列三、紫铜系列常用铜合金牌号化学成分--德国牌号一、铅黄铜系列二、普通黄铜系列三、紫铜系列常用铜合金牌号化学成分--德国牌号一、铅黄铜系列二、普通黄铜系列常用铜合金牌号化学成分--美国牌号一、铅黄铜系列二、普通黄铜系列三、紫铜系列常用铜合金牌号化学成分--英国牌号一、铅黄铜系列二、普通黄铜系列英国标准化学成分对照表标准号：BSG017-1981欧标材质标准（EN12164）化学成份CuZn39Pb2(CW612N)59-60 ＜0.05 ＜0.3 ＜0.3 1.6-2.5 ＜0.3 其余0.2 8.4CuZn35Pb1 (CW600N) 62.5-64＜0.05 ＜0.1 ＜0.3 0.9-1.6 ＜0.1 其余＜0.1 8.5CuZn35Pb2 (CW601N) 62-63.5＜0.05 ＜0.1 ＜0.3 1.6-2.5 ＜0.1 其余＜0.1 8.5CuZn38Pb1(CW607N)60-61 ＜0.05 ＜0.2 ＜0.3 0.8-1.8 ＜0.2 其余＜0.2 8.4CuZn39Pb0.5(CW610N) 59-60.5＜0.05 ＜0.2 ＜0.3 0.2-0.8 ＜0.2 其余＜0.2 8.4CuZn39Pb1(CW611N)59-60 ＜0.05 ＜0.2 ＜0.3 0.8-1.6 ＜0.2 其余＜0.2 8.4 CuZn36Pb2As(CW602N)61-63 ＜0.05 ＜0.1 ＜0.3 1.7-2.8 ＜0.1 其余＜0.2 8.4 注：CuZn36Pb2As(CW602N) As砷含量：0.02-0.05；Mn含量<0.1。

铜合金管棒型材常见缺陷分析1、过热、过烧：定义：金属在加热或加工过程，由于温度高、时间长岛之组织及晶粒出大现象称为过热，严重过热时晶间决不低熔点组元熔化或晶界弱化现象称为过烧。

张工：158 –O 185 -9914特性：c36000铅黄铜切削加工性能优良，有高的减摩性能。

用途：用于钟表结构件及轿车拖拉机零件。

力学性能：抗拉强度σb (MPa)：≥390伸长率δ10 (%)：≥10伸长率δ5 (%)：≥12化学成分：锌(Zn)余量,铅(Pb)2.4～3.0,铝(Al)≤0.5,铁(Fe)≤0.10,锑(Sb)≤0.005,磷(P)≤0.01,铋(Bi)≤0.002,铜(Cu)62.0～65.0,杂质总和%≤0.75规格：棒材、板材、管材等规格完全，并可依据客户要求定制。

我司专业的合金铜制品生产、可供应铜及铜合金、铜镍合金、铬锆铜、铍青铜、锡青铜、无氧铜、铝青铜、黄铜、铝黄铜、铅黄铜、锡黄铜、硅青铜、磷脱氧铜、钨铜等。

铜镍合金/白铜：BFe 30-1-1（C71500）、BFe 10-1-1（C70600）、B30、BMn 40-1.5、NCu 40-2-1、BZn18-18等铬锆铜：QZr 0.2、QCr 0.4、QZr 0.5等铍青铜：QBe 1.9、QBe2、C17200、C17300、C17500、C17510、CuNi2Be等锡青铜：QSn 1.5-0.2、QSn4-3、QSn4-4-4、QSn6.5-0.1、QSn6.5-0.4、QSn7-0.2、QSn8-0.3、Qsn10-1等无氧铜/磷脱氧铜/钨铜：TU0、TU1、TU2、TP1、TP2、W1、CuW50、W55、W60、W70、W75、W85、CuW90等锡黄铜/铝黄铜HSn 60-1、HSn62-1、HSn70-1、HSn 90-1、HAl 77-2、HAl67-2.5等铝青铜：QAl 5、QAl9-2、QAl9-4、QAl10-3-1.5、QAl10-4-4、QAl 10-5-5等铅黄铜/硅青铜：HPb 59-1、HPb60-2、HPb62-3、HPb63-1、HPb63-3等QSi 1-3、QSi3-1、HSi 80-3等产品广泛应用于海水淡化、核电、石油化工、船舶、汽轮机发电、压力容器、热交换器、中央空调及铁路、城轨交通等领域。

黄铜的主要牌号、性能及用途：1）H62普通黄铜：有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。

此外价格便宜，是应用惯犯的一个普通黄铜品种。

用于各种深引伸和弯折制造的受礼零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。

2）H65普通黄铜：性能介于H68和H62之间，价格比H68便宜，也有较高的强度和塑性，能良好地承受冷、热压力加工，有腐蚀破裂倾向。

用于小五金、日用品、小弹簧、螺钉、铆钉和机械零件。

3）H68普通黄铜：有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。

是普通黄铜中应用最为广泛的一个品种。

用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、雷管等。

4）H70普通黄铜：有极为良好的塑性（是黄铜中最佳者）和较高的强度，切削加工性能好，易焊接，对一般腐蚀非承安定，但易产生开裂。

用于复杂的冷冲件和深冲件，如散热器外壳、导管、波纹管、弹壳、垫片、雷管等。

5）H75普通黄铜：有相当好的力学性能、工艺性能和耐蚀性能。

能很好地在热态和冷态下压力加工。

在性能和经济上居于H80、H70之间。

用于低载荷耐蚀弹簧。

6）H80普通黄铜：性能和H85相似，但强度较高，塑性也较好，在大气、淡水及海水中有较高的耐蚀性。

用于造纸网、薄壁管、波纹管及房屋建筑用品。

7）H85普通黄铜：具有较高的强度，塑性好，能很好地承受冷、热压力加工，焊接和耐蚀性能也都。

用于冷凝和散热用管、虹吸管、蛇形管、冷却设备制件。

8）H90普通黄铜：性能和H96相似，但强度较H96稍高，可镀金属挤途敷珐琅。

用于供水及排水管、奖章、艺术品、水箱带以及双金属片。

9）H96普通黄铜：强度比紫铜高（但在普通黄铜中，她是最低的），导热、导电性好，在大气和但是中有高的耐蚀性，且有良好的塑性，易于冷、热压力加工，易于焊接、锻造和镀锡，无应力腐蚀破裂倾向。

上海钢研-张工：158–O185–9914
hpb59-1铅黄铜应用较广的铅黄铜，它的特点是可切削性好，有良好的力学性能，能承受冷.热压力加工，易焊接，钎焊好，对一般腐蚀有良好的稳定性，但有腐蚀破裂倾向，主要用于空调阀门、五金机械等。

材料名称
HPb59-1 铅黄铜
标准
（GB/T 4423-2007)
标准牌号
牌号第一个字母“H”表示黄铜，后面两位数字表示黄铜平均含量，后面符号和数字表示元素及其含量，如HPb59-1表示铜（“H”）含量59%左右，铅("Pb")含量1%左右。

化学成分
Cu:57.0-60.0
Ni:1.0
Fe:≤0.5
Pb:0.8-1.9
Sb:<0.01
Zn:余量
杂质：1.0
力学性能
抗拉强度：（σb/MPa）≥420
伸长率：（δ10/%）≥10
伸长率：（δ5/%）≥12
注：棒材的纵向室温拉伸力学性能
试样尺寸：直径或对边距离5-20
如果您对我公司的产品感兴趣,请在线提交您的需求或者致电我公司销售部了解详情。

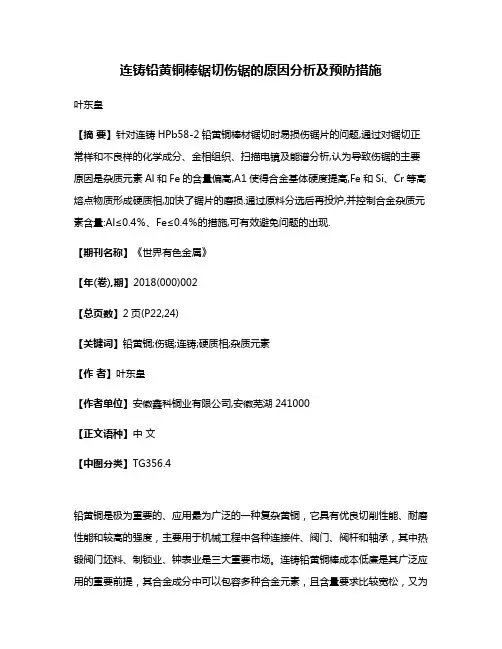

连铸铅黄铜棒锯切伤锯的原因分析及预防措施叶东皇【摘要】针对连铸HPb58-2铅黄铜棒材锯切时易损伤锯片的问题,通过对锯切正常样和不良样的化学成分、金相组织、扫描电镜及能谱分析,认为导致伤锯的主要原因是杂质元素Al和Fe的含量偏高,A1使得合金基体硬度提高,Fe和Si、Cr等高熔点物质形成硬质相,加快了锯片的磨损.通过原料分选后再投炉,并控制合金杂质元素含量:Al≤0.4％、Fe≤0.4％的措施,可有效避免问题的出现.【期刊名称】《世界有色金属》【年(卷),期】2018(000)002【总页数】2页(P22,24)【关键词】铅黄铜;伤锯;连铸;硬质相;杂质元素【作者】叶东皇【作者单位】安徽鑫科铜业有限公司,安徽芜湖241000【正文语种】中文【中图分类】TG356.4铅黄铜是极为重要的、应用最为广泛的一种复杂黄铜，它具有优良切削性能、耐磨性能和较高的强度，主要用于机械工程中各种连接件、阀门、阀杆和轴承，其中热锻阀门坯料、制锁业、钟表业是三大重要市场。

连铸铅黄铜棒成本低廉是其广泛应用的重要前提，其合金成分中可以包容多种合金元素，且含量要求比较宽松，又为铜合金原料的综合利用奠定了基础。

本文根据现场观察及取样分析，详细论述连铸铅黄铜棒材锯切伤锯的原因，以及相应的控制与预防措施。

1 样品分析（1）宏观观察。

分别选取客户反馈锯切良好和锯切伤锯的铅黄铜连铸棒样品，合金牌号为HPb58-2，规格为Ф45×5000mm，在自动下料机SL-832D（图1）上进行锯切对比试验，锯切下来的铜片厚度均为5mm，锯片转速为3600r/min，锯片为高速钢圆盘锯片，从锯切声音、刀片进给是否顺畅、下料速度三个方面对锯切不良样和锯切正常样进行比较，锯切下来的铜片表面锯切纹路见图2。

图1 SL-832D型自动下图2 铜片表面锯切纹路正常样锯切时，锯片进给顺畅，锯切声音小且清脆；而不良样锯切时，锯片多次出现卡锯现象，进给不顺畅，锯切声音大且深沉，不良样的锯切速度只有正常样的一半左右。

HPb62-2铅黄铜化学成分
康女士153 - 16 2o --58 86
HPb62-2铅黄铜
材料名称：HPb62-2 铅黄铜
标准：（GB/T 5231-2001)
化学成分：
铜Cu:60.0-63.0
铁Fe:0.15
铅Pb:1.5-2.5
锌Zn:余量
铅黄铜的切削性能优良,耐磨性比较好,经常广泛用于制造钟表零件,经铸造制作轴瓦和衬套。

锡黄铜的耐腐蚀性能好,广泛用于制造海船零件。

铝黄铜中的铝能提升黄铜的强度和硬度,提高在大气中的抗蚀性,铝黄铜用于制造耐蚀零件。

硅黄铜中的硅能提高铜的力学性能、耐磨性的耐蚀性,硅黄铜主要用于制造海船零件及化工机械零件。

铅黄铜是比较为重要的、应用最为广泛的一种复杂黄铜，它具有满意切削性能、耐磨性能和高强度，主要用于机械工程中各种连接件、阀门、阀杆轴承保持中，其中热锻阀门坯料、制锁业、钟表业是三大重要市场，铅黄铜成本低廉是其广泛应用的重要前提，其合金成分中可以包容多种合金元素，且含量要求比较宽松，又为铜合金原料综合利用奠定了基础。

Hpb59-3铅黄铜棒板管标准（GB/T 5231-2001)化学成分：铅黄铜是极为重要的、应用为广泛的一种复杂黄铜，它具有优良切削性能、耐磨性能和高强度，主要用于机械工程中各种连接件、阀门、阀杆轴承保持中，其中热锻阀门坯料、制锁业、钟表业是三大重要市场，铅黄铜成本低廉是其广泛应用的重要前提，其合金成分中可以包容多种合金元素，且含量要求比较宽松，又为铜合金原料综合利用奠定了基础。

铅黄铜（俗称易切削黄铜）：铅实际不溶于黄铜内，呈游离质点状态分布在晶界上。

铅黄铜按其组织有α和（α+β）两种。

α铅黄铜由于铅的有害作用较大，高温塑性很低，故只能进行冷变形或热挤压。

（α+β）铅黄铜在高温下具有较好的塑性，可进行锻造。

3工艺铅黄铜的熔炼、铸造生产并不困难，可以使用感应熔炼，坩埚熔炼等方式，铸造生产可采用半连续铸锭、砂模、铁模等；铅黄铜的压力加工性能并不优良，一般三向压应力的热加工性能尚可，热挤压为主要热变形手段，而其他热加工方式如热轧则易产生裂边现象。

（α+β）两相铅黄铜热加工性能优于单相铅黄铜。

铅黄铜冷加工性能较差，变形硬化大，现代铅黄铜压力加工方法中，水平连铸坯料冷加工方法发展迅速。

国内黄铜牌号：黄铜：H96 H90 H85 H80 H70 H68 H65 H63 H62 H59镍黄铜：HNi65-5 HNi56-3铅黄铜：HPb89-2 HPb66-0.5 HPb63-3 HPb63-0.1 HPb62-0.8 HPb62-3 HPb62-2 HPb61-1 HPb60-2 HPb59-3 HPb59-1加砷黄铜：HAl77-2 HSn70-1 H85A H70A H68A锡黄铜：HSn90-1 HSn62-1 HSn60-1铝黄铜：HAl67-2.5 HAl61-4-3-1 HAl60-1-1 HAl59-3-2 HAl66-6-3-2锰黄铜：HMn62-3-3-7 HMn58-2 HMn57-3-1 HMn55-3-1铁黄铜：HFe59-1-1 HFe58-1-1硅黄铜：HSi80-3。
