管道干燥常用表格资料

管道工程竣工资料表格1. 引言本文档旨在记录管道工程竣工时所需的资料表格，以便于资料的整理和管理。

管道工程竣工后，必须提交相应的资料表格，以确保工程的质量和可靠性。

2. 资料表格1：管道工程施工清单表格内容：序号施工点施工内容规格型号数量（公里/个）1 主管道安装DN300 102 支管道安装DN100 503 阀门安装DN150 204 泵站建设- 15 压力交换器安装- 2表格说明：•施工点：指具体的施工位置。

•施工内容：指施工点进行的具体施工工作。

•规格型号：指管道、阀门和泵站等设备的规格型号。

•数量：指相应施工内容的数量。

3. 资料表格2：管道工程材料清单表格内容：序号材料名称规格型号单位数量1 碳钢管DN300 米5002 钢制弯头DN300 个103 不锈钢阀门DN150 个204 泵站设备- 套/件 15 压力交换器- 个 2表格说明：•材料名称：指所使用的管道材料、阀门和泵站等设备的具体名称。

•规格型号：指材料的规格型号。

•单位：指材料的计量单位。

•数量：指所使用的材料的数量。

4. 资料表格3：管道工程测试报告表格内容：序号测试项目试验方法结果是否合格1 水密性测试气压法合格是2 强度测试水压法合格是3 渗透试验渗透液法合格是4 特性曲线测试泵站设备运行测试合格是5 压力交换器测试自动调整压力交换器运行测试合格是表格说明：•测试项目：指进行的测试项目。

•试验方法：指进行测试所采用的方法。

•结果：指测试的结果。

•是否合格：指测试结果是否符合所要求的标准。

5. 资料表格4：管道工程质量验收记录表格内容：序号施工点检验项目检验标准检验结果1 主管道管道安装质量管道安装规范合格2 阀门阀门安装质量阀门安装规范合格3 泵站泵站设备安装质量泵站设备安装规范合格4 压力交换器压力交换器安装质量压力交换器安装规范合格表格说明：•检验项目：指进行的质量检验项目。

•检验标准：指质量检验所采用的标准。

天然气管道常用干燥工艺天然气通过管道输送，可以有效的降低运输的成本，并可以大量且进行远距离的输送。

在输送过程中，若管道中含有液态水，天然气中的部分酸性气体会与液态水形成酸性物质，酸性物质将逐步腐蚀管道内壁，使钢管强度持续降低，对管道的使用寿命和管道的耐用性都会构成严重影响，同时管道中的水分还会由于天然气的低温造成冰堵，对管道的正常输送造成影响。

为确保天然气管道安全运行，须在管道正式交付使用前对管道中进行干燥作业，将管道中的游离水和大部分的水蒸气去除，将其露点处于-16 ～5 ℃。

1 天然气管道干燥技术的发展历程国外由于天然气使用的时间较早，在天然气管道干燥技术方面发展较早，并且发展迅速，现今已经形成诸多干燥工艺。

应用于天然气长输管道的主要干燥工艺有：干燥剂法、流动气体蒸发法、真空法等在天然气管道的发展早期，人们对于在管道中的液态水或者是水蒸气危害认识不足，在1990年以前铺设的天然气管道未进行干燥处理，随着天然气需求量的增大，要求更加安全的建设，管径更大、压力更高、输送量更多的天然气管道，使以往管道中存在的液态水或者是水蒸气对于天然气管道的影响问题逐渐得到了重视，由此带动了天然气管道的干燥技术的发展。

我国在天然气管道干燥技术发展方面起步较晚，但也发展出了符合自身实际的天然气管道干燥技术。

2 天然气管道干燥方法介绍2.1干燥剂法干燥剂法是通过使用干燥剂来对管道中的水或水蒸气进行清理，通常使用的干燥剂是甲醇、乙二醇或三甘醇，干燥剂通过和水进行混合来降低水的蒸气压，在降低水的蒸气压的同时，残存的干燥剂又对水合物进行抑制。

在实际操作过程中，通过使用天然气或氮气来推动2个清管器和清管器之间的干燥剂，来进行管道的干燥作业，这种方法在国外被称为两球法。

在两球法成果的基础上，开发出了三球法。

三球法比两球法在干燥效果上、残留在管道内壁的液膜中干燥剂浓度上，以及干燥剂损耗量等方面都有着明显优势。

甲醇干燥效率高，但易燃、易爆，对储存运输要求较高，安全风险大，而乙二醇或三甘醇比甲醇的价格费用高。

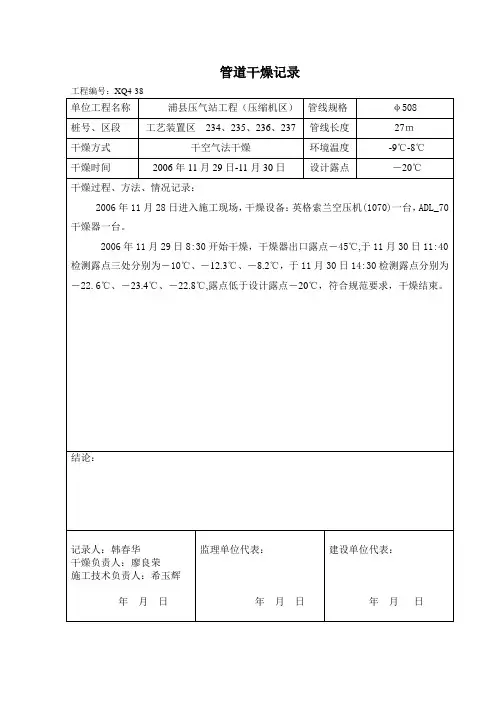

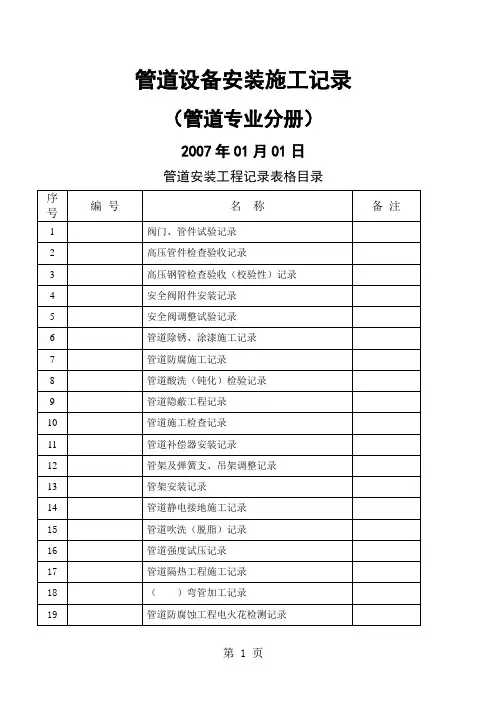

管道设备安装施工记录（管道专业分册）
2007年01月01日
管道安装工程记录表格目录
阀门、管件试验记录
第 3 页
高压管件检查验收记录
高压钢管检查验收（校验性）记录
安全附件安装记录
安全阀调整试验记录
管道除锈、涂漆施工记录
第 8 页
管道防腐施工记录
管道酸洗（钝化）检验记录
管道隐蔽工程记录
管道施工检查记录
管道补偿器安装记录
管架及弹簧支、吊架调整记录
管架安装记录
管道静电接地施工记录
管道强度试压记录
管道隔热工程施工记录
第 20 页
（）弯管加工记录
管道防腐蚀工程电火花检测记录
注：1.规范：工业设备、管道防腐蚀工程施工及验收规范HGJ229-91。

2.修补情况栏内，若已修补重检合格，应填“合格”检查员签字确认。

管道油漆工程检查记录
管道焊缝热处理质量检验记录
管道保温、保冷、施工记录。

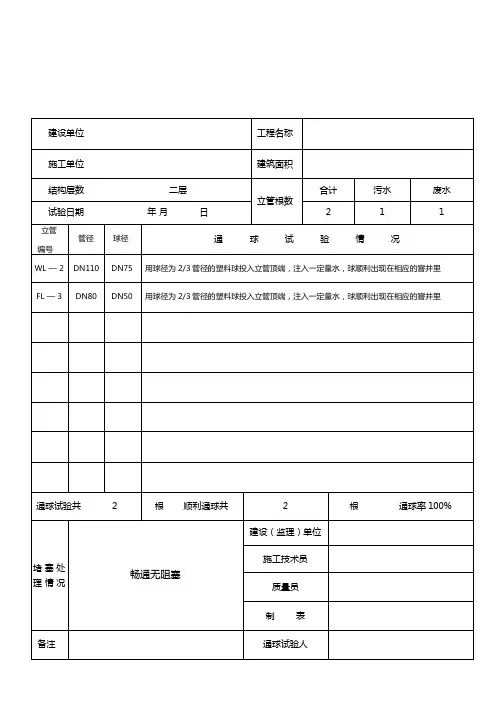

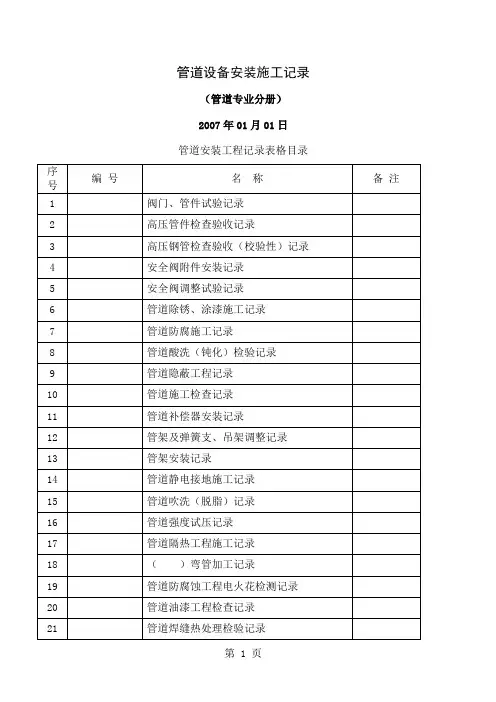

管道设备安装施工记录（管道专业分册）
2007年01月01日
管道安装工程记录表格目录
阀门、管件试验记录
第 3 页
高压管件检查验收记录
高压钢管检查验收（校验性）记录
安全附件安装记录
安全阀调整试验记录
管道除锈、涂漆施工记录
第 9 页
管道防腐施工记录
管道酸洗（钝化）检验记录
管道隐蔽工程记录
管道施工检查记录
管道补偿器安装记录
管架及弹簧支、吊架调整记录
管架安装记录
管道静电接地施工记录
管道吹洗（脱脂）记录
管道强度试压记录
管道隔热工程施工记录
第 21 页
第 22 页
（）弯管加工记录
管道防腐蚀工程电火花检测记录建设单位：
注：1.规范：工业设备、管道防腐蚀工程施工及验收规范HGJ229-91。

2.修补情况栏内，若已修补重检合格，应填“合格”检查员签字确认。

管道油漆工程检查记录
管道焊缝热处理质量检验记录
管道保温、保冷、施工记录
希望以上资料对你有所帮助，附励志名言3条：：
1、世事忙忙如水流，休将名利挂心头。

粗茶淡饭随缘过，富贵荣华莫强求。

2、“我欲”是贫穷的标志。

事能常足，心常惬，人到无求品自高。

3、人生至恶是善谈人过；人生至愚恶闻己过。

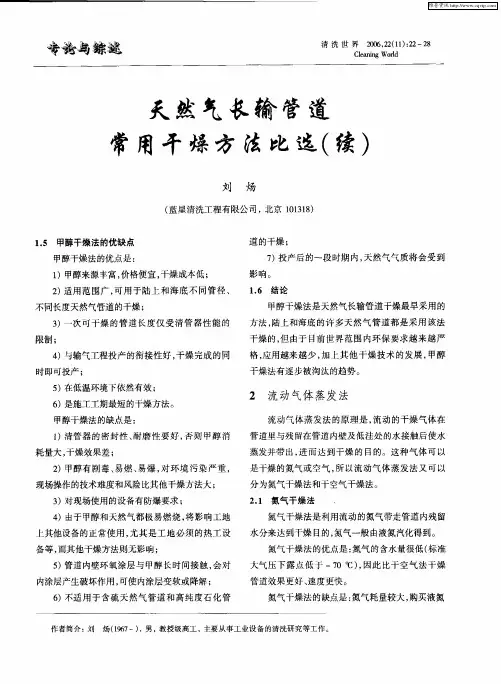

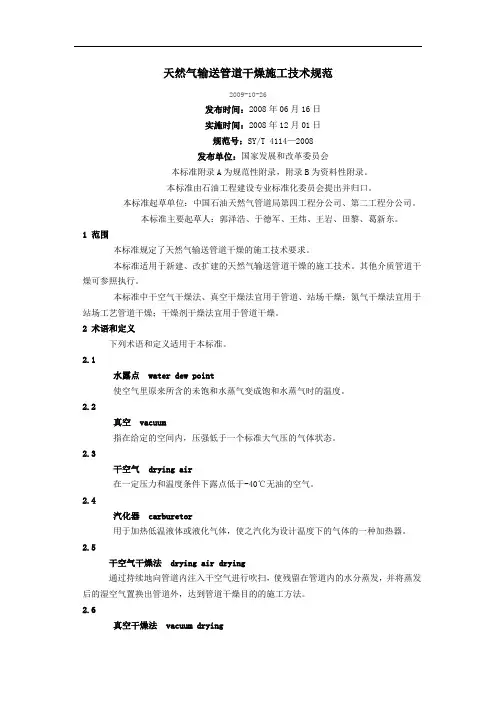

天然气输送管道干燥施工技术规范2009-10-26发布时间：2008年06月16日实施时间：2008年12月01日规范号：SY/T 4114—2008发布单位：国家发展和改革委员会本标准附录A为规范性附录，附录B为资料性附录。

本标准由石油工程建设专业标准化委员会提出并归口。

本标准起草单位：中国石油天然气管道局第四工程分公司、第二工程分公司。

本标准主要起草人：郭泽浩、于德军、王炜、王岩、田黎、葛新东。

1 范围本标准规定了天然气输送管道干燥的施工技术要求。

本标准适用于新建、改扩建的天然气输送管道干燥的施工技术。

其他介质管道干燥可参照执行。

本标准中干空气干燥法、真空干燥法宜用于管道、站场干燥；氮气干燥法宜用于站场工艺管道干燥；干燥剂干燥法宜用于管道干燥。

2 术语和定义下列术语和定义适用于本标准。

2.1水露点water dew point使空气里原来所含的未饱和水蒸气变成饱和水蒸气时的温度。

2.2真空vacuum指在给定的空间内，压强低于一个标准大气压的气体状态。

2.3干空气drying air在一定压力和温度条件下露点低于-40℃无油的空气。

2.4汽化器carburetor用于加热低温液体或液化气体，使之汽化为设计温度下的气体的一种加热器。

2.5干空气干燥法drying air drying通过持续地向管道内注入干空气进行吹扫，使残留在管道内的水分蒸发，并将蒸发后的湿空气置换出管道外，达到管道干燥目的的施工方法。

2.6真空干燥法vacuum drying水的沸点随压力的降低而降低，在压力很低的情况下，水可以在很低的温度下沸腾汽化。

利用这一原理，在控制条件下用真空泵不断地抽取管道内的气体，降低管道中的压力直至达到管壁温度下水的饱和蒸汽压，此时残留在管道内壁上的水沸腾而迅速汽化，汽化后的水蒸气随后被真空泵抽出的施工方法。

2.7氮气干燥法nitrogen drying液氮经汽化器汽化。

加热器加热后以不低于50℃的温度进入管道进行低压间断性吹扫，管道内的水分与干燥氮气混合后被带出管道，从而达到管道干燥目的的施工方法。

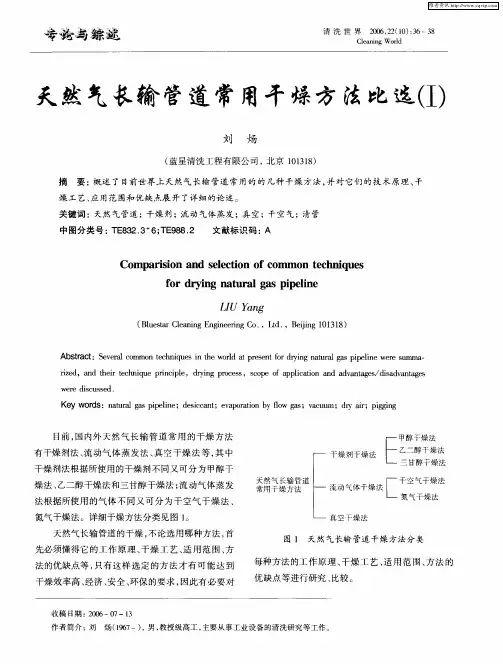

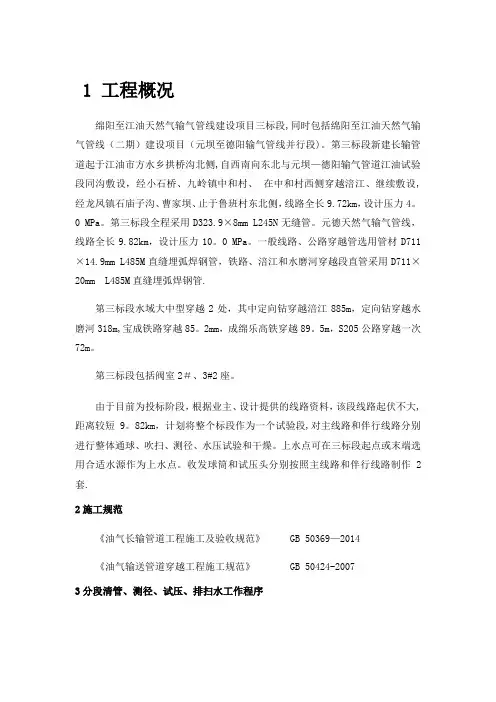

1 工程概况绵阳至江油天然气输气管线建设项目三标段,同时包括绵阳至江油天然气输气管线（二期）建设项目（元坝至德阳输气管线并行段)。

第三标段新建长输管道起于江油市方水乡拱桥沟北侧,自西南向东北与元坝—德阳输气管道江油试验段同沟敷设，经小石桥、九岭镇中和村、在中和村西侧穿越涪江、继续敷设,经龙凤镇石庙子沟、曹家坝、止于鲁班村东北侧，线路全长9.72km，设计压力4。

0 MPa。

第三标段全程采用D323.9×8mm L245N无缝管。

元德天然气输气管线，线路全长9.82km，设计压力10。

0 MPa。

一般线路、公路穿越管选用管材D711×14.9mm L485M直缝埋弧焊钢管，铁路、涪江和水磨河穿越段直管采用D711×20mm L485M直缝埋弧焊钢管.第三标段水域大中型穿越2处，其中定向钻穿越涪江885m，定向钻穿越水磨河318m,宝成铁路穿越85。

2mm，成绵乐高铁穿越89。

5m，S205公路穿越一次72m。

第三标段包括阀室2＃、3#2座。

由于目前为投标阶段，根据业主、设计提供的线路资料，该段线路起伏不大,距离较短9。

82km，计划将整个标段作为一个试验段,对主线路和伴行线路分别进行整体通球、吹扫、测径、水压试验和干燥。

上水点可在三标段起点或末端选用合适水源作为上水点。

收发球筒和试压头分别按照主线路和伴行线路制作2套.2施工规范《油气长输管道工程施工及验收规范》 GB 50369—2014《油气输送管道穿越工程施工规范》 GB 50424-20073分段清管、测径、试压、排扫水工作程序图3—1 清管试压施工流程图4准备工作4。

1项目部编制清管、试压及干燥施工方案，按照清管、试压及干燥方案的要求成立清管试压机组，并将施工方案报监理部审批。

4.2 检查管段的敷设情况：检查管段内的管线焊接、无损检测、补口、回填应该完成，并应符合设计和验收规范的要求。

4.3 落实清管、试压、干燥所用设备、人员、交通工具、通讯器材及必要的生活、安全保障设施。

管道干燥工程第一卷施工管理资料卷内目录竣工资料编制说明中标通知书合同施工资质（扫描件）营业执照（扫描件）安全生产许可证（扫描件）HSE管理体系认证证书（扫描件）职业健康安全管理体系认证证书（扫描件）环境管理体系认证证书（扫描件）质量管理体系认证证书（扫描件）项目经理授权书项目经理资质证书（扫描件）HSE管理员任命书项目经理安全资格证书（扫描件）HSE管理员安全资格证书（扫描件）项目部成员一览表施工组织设计（方案）审批页××××××××××工程施工组织设计编制人：×××审核人：×××审批人：×××编制单位：×××××（盖章）年月日HSE管理方案HSE作业指导应急预案一般(重大)质量事故处理鉴定记录废弃物处理验收证书或委托处理协议单位名称：事故类型：事故发生时间: 事故发生地点:发生事故单位: 重伤人数:人员伤亡情况: 死亡人数:事故经过:（附事故现场示意图、简单工艺流程图、设备简图、并注明设备、设施的型号或外形尺寸）事故原因初步分析:防范措施:安全监督管理部门负责人：事故单位领导: 年月日一、发生事故的直属企业名称二、发生事故的单位名称三、发生事故的时间四、事故类别五、事故经过（附事故现场示意图、工艺流程图、设备图）六、事故伤亡情况伤亡人数；伤亡者姓名、性别、年龄、工种、级别、本工种年龄、文化程度、直接致害原因、伤害部位及程度。
