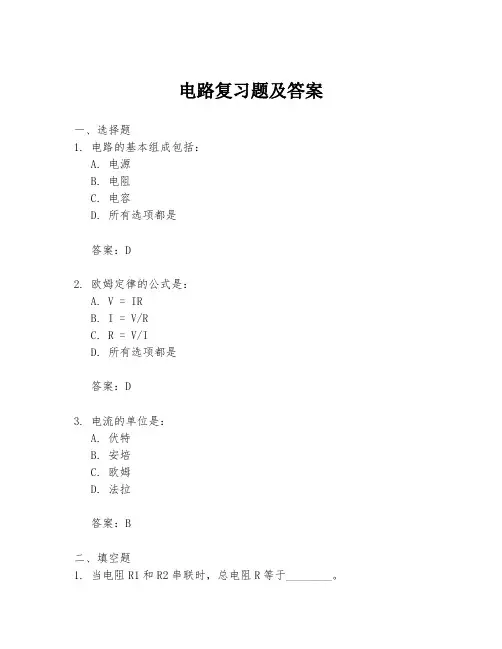

电路复习题(含答案)13803

电路复习题及答案一、选择题1. 电路的基本组成包括：A. 电源B. 电阻C. 电容D. 所有选项都是答案：D2. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. 所有选项都是答案：D3. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉答案：B二、填空题1. 当电阻R1和R2串联时，总电阻R等于________。

答案：R1 + R22. 并联电路中，总电阻的倒数等于各个电阻倒数之和，即1/R = 1/R1 + 1/R2 + ________。

答案：1/R3 + ...3. 电容的单位是________。

答案：法拉(F)三、简答题1. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。

2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。

四、计算题1. 已知一个电路中有两只电阻R1=100Ω和R2=200Ω，它们串联后接在一个电压源V=12V上。

求电路中的总电流。

答案：首先计算总电阻R = R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，电流I = V/R = 12V / 300Ω = 0.04A。

2. 如果上述电路中的电阻改为并联，求此时电路中的总电流。

答案：首先计算总电阻R = 1/(1/R1 + 1/R2) = 1/(1/100Ω +1/200Ω) = 60Ω。

然后根据欧姆定律，电流I = V/R = 12V / 60Ω =0.2A。

五、论述题1. 论述理想电压源与理想电流源的区别。

答案：理想电压源具有恒定的输出电压，无论负载如何变化，输出电压保持不变。

而理想电流源则具有恒定的输出电流，无论负载如何变化，输出电流保持不变。

理想电压源的内阻为零，而理想电流源的内阻为无穷大。

六、实验题1. 设计一个实验来验证欧姆定律。

电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。

2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。

并联电路是指电路中的元件两端并接，电流有多条路径。

3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。

基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。

4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。

5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。

对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。

6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。

在电路中，电容器可以用于滤波、去耦、能量存储和定时。

7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。

在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。

8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。

三相电路常用于工业和商业电力供应。

9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。

对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。

对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。

电路理论复习题+参考答案一、单选题（共100题，每题1分，共100分）1.电位是指电路中某点与( )之间的电压。

A、任意点B、电源负极C、参考点D、地正确答案：C2.欧姆表的标度尺刻度是()。

A、与电流表刻度相同，而且是均匀的B、与电流表刻度相同，而且是不均匀的C、与电流表刻度相反，而且是均匀的D、与电流表刻度相反，而且是不均匀的正确答案：D3.已知某正弦交流电压u=380sin(wt+φ)V,其有效值是()。

A、220VB、268.7VC、200VD、380V正确答案：B4.下列关于一阶电路时间常数的说法中，正确的是()A、时间常数越大，自由分量衰减的越慢B、时间常数越大，过渡工程进行的越快C、时间常数的大小与外施激励有关D、过度过程的快慢与时间常数无关正确答案：A5.三角形接法的对称三相负载接至相序为A、B、C的对称三相电源上，已知相电流iag=10∠0°A,则线电流IA=( )A。

A、10√3∠30°B、10√3∠-30°C、10/√3∠30°D、10/√3∠+30°正确答案：B6.对称三相交流电路，三相负载为Y连接，当电源电压不变而负载换为△接时，对称三相负载所吸收的功率应()A、减小B、增大C、不变D、无法确定正确答案：B7.万用表的直流电压挡损坏时，则( )不能使用。

A、交流电压挡B、直流电流挡C、电阻挡D、整个万用表正确答案：A8.一负载接到电压U为220V单相交流电路中，电路电流I为5A,功率因数cosφ为0.8,该电路视在功率S和有功功率P为()。

A、2200VA,1760WB、2200VA,1320WC、1100VA,660WD、1100VA,880WV正确答案：D9.非正弦周期信号三次谐波分量下感抗Xz3=9Ω,容抗Xc3=6Ω,则基波分量感抗和容抗可能为()ΩA、3、2B、3、18C、9、18D、9、2正确答案：B10.两个无损耦合线圈串联接到w)=-10rad/s、U=200V的正弦电源上，同向串联时电流I=2A,反向串联时电流为10A,则互感M为()H。

电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。

7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。

8. 电流的单位是_________，符号为A。

9. 电容器在直流电路中相当于_________。

10. 电感器在交流电路中会产生_________。

三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。

12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。

13. 请解释什么是电路的功率，并给出其计算公式。

14. 什么是频率响应，并简述其在电路分析中的重要性。

四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。

求该电路的总电阻。

16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。

求该电路的总电阻。

17. 一个电路中，电源电压为20V，总电阻为10Ω。

求电路的总功率。

答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。

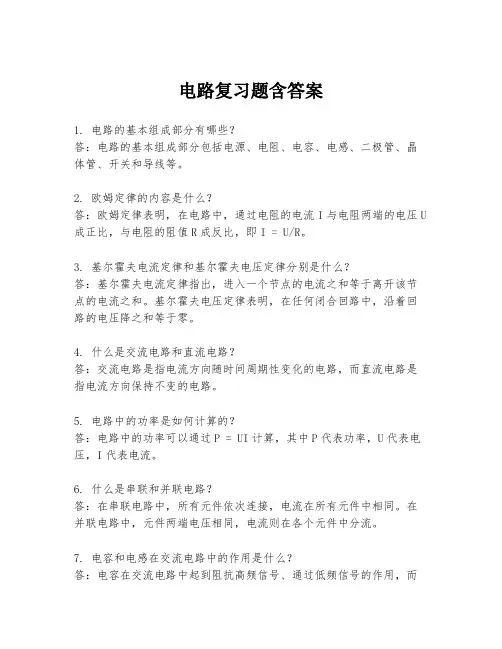

电路复习题含答案
1. 电路的基本组成部分有哪些？
答：电路的基本组成部分包括电源、电阻、电容、电感、二极管、晶体管、开关和导线等。

2. 欧姆定律的内容是什么？
答：欧姆定律表明，在电路中，通过电阻的电流I与电阻两端的电压U 成正比，与电阻的阻值R成反比，即I = U/R。

3. 基尔霍夫电流定律和基尔霍夫电压定律分别是什么？
答：基尔霍夫电流定律指出，进入一个节点的电流之和等于离开该节点的电流之和。

基尔霍夫电压定律表明，在任何闭合回路中，沿着回路的电压降之和等于零。

4. 什么是交流电路和直流电路？
答：交流电路是指电流方向随时间周期性变化的电路，而直流电路是指电流方向保持不变的电路。

5. 电路中的功率是如何计算的？
答：电路中的功率可以通过P = UI计算，其中P代表功率，U代表电压，I代表电流。

6. 什么是串联和并联电路？
答：在串联电路中，所有元件依次连接，电流在所有元件中相同。

在并联电路中，元件两端电压相同，电流则在各个元件中分流。

7. 电容和电感在交流电路中的作用是什么？
答：电容在交流电路中起到阻抗高频信号、通过低频信号的作用，而
电感则起到阻抗低频信号、通过高频信号的作用。

8. 二极管的工作原理是什么？
答：二极管是一种只允许电流单向流动的半导体器件，它在正向偏置时导通，在反向偏置时截止。

9. 晶体管的放大作用是如何实现的？
答：晶体管通过控制基极电流来调节集电极和发射极之间的电流，实现信号的放大。

10. 开关在电路中的作用是什么？
答：开关在电路中用于控制电路的通断，从而控制电流的流动。

以上是电路复习题及其答案，供参考和复习使用。

电路复习题含答案解析1. 电路中，电压、电流和电阻之间的关系是什么？答案：电路中，电压（V）、电流（I）和电阻（R）之间的关系遵循欧姆定律，即 V = IR。

这意味着在电路中，两点间的电压与通过这两点的电流成正比，与这两点之间的电阻成反比。

解析：欧姆定律是电路分析中最基本的定律之一，它描述了电路中电压、电流和电阻三者之间的定量关系。

通过欧姆定律，我们可以计算出在已知其他两个量的情况下，第三个量的大小。

2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。

并联电路是指电路中的元件两端分别连接，电流有多条路径可以选择。

解析：串联电路和并联电路是电路中两种基本的连接方式。

在串联电路中，电流在电路中只有一条路径，因此所有元件上的电流相同；而在并联电路中，电流可以分流，每个分支上的电流可能不同。

3. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。

解析：功率是描述电路中能量转换速率的物理量。

在电路中，功率的计算公式 P = VI 表明，功率的大小取决于电路中的电压和电流的大小。

这个公式适用于直流电路和交流电路。

4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压和电流的相位关系。

在交流电路中，电压和电流可以是同相的，也可以是不同相的。

解析：相位是交流电路中一个重要的概念，它描述了电路中电压和电流随时间变化的相对位置。

在交流电路分析中，了解电路中各个元件的相位关系对于计算电路的总电压和电流至关重要。

5. 如何计算并联电路的总电阻？答案：并联电路的总电阻（R_total）可以通过各个并联电阻的倒数之和的倒数来计算，即 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn。

解析：并联电路的总电阻计算公式表明，总电阻的倒数等于各个并联电阻倒数之和的倒数。

这个公式可以帮助我们快速计算出并联电路的总电阻，进而分析电路的特性。

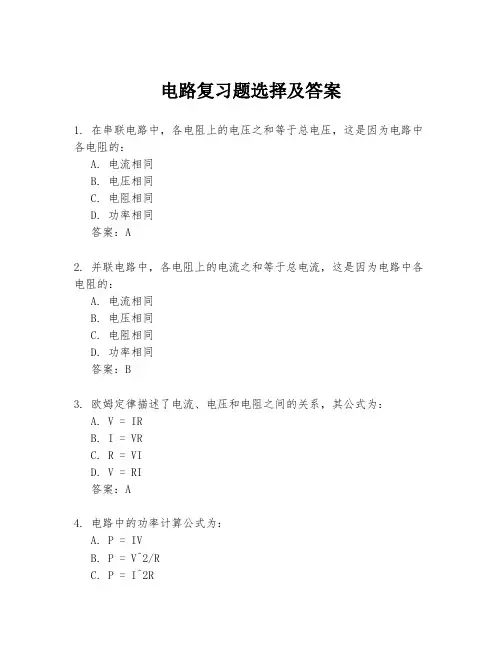

电路复习题选择及答案1. 在串联电路中，各电阻上的电压之和等于总电压，这是因为电路中各电阻的：A. 电流相同B. 电压相同C. 电阻相同D. 功率相同答案：A2. 并联电路中，各电阻上的电流之和等于总电流，这是因为电路中各电阻的：A. 电流相同B. 电压相同C. 电阻相同D. 功率相同答案：B3. 欧姆定律描述了电流、电压和电阻之间的关系，其公式为：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中的功率计算公式为：A. P = IVB. P = V^2/RC. P = I^2RD. P = VR^2答案：A5. 电容器的充放电过程遵循以下哪个定律：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：D6. 一个电路中，如果电流I随时间t的变化率是恒定的，那么该电路的电感L和电阻R之间的关系可以表示为：A. L = R/IB. L = I/RC. L = dI/dtD. L = R * dI/dt答案：D7. 在交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成正比答案：A8. 交流电路中，电容的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成反比答案：B9. 交流电路中的相位差是指：A. 电压与电流之间的相位差B. 两个电压之间的相位差C. 两个电流之间的相位差D. 电压与电阻之间的相位差答案：A10. 在RLC串联电路中，谐振频率的计算公式为：A. f_0 = 1/(2π√(LC))B. f_0 = 1/(2π√(L/C))C. f_0 = 1/(2π√(C/L))D. f_0 = 1/(2π√(R/L))答案：A。

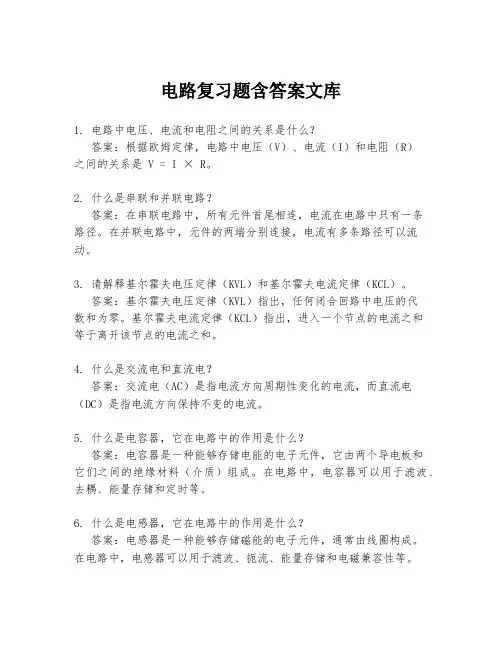

电路复习题含答案文库1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中电压（V）、电流（I）和电阻（R）之间的关系是V = I × R。

2. 什么是串联和并联电路？答案：在串联电路中，所有元件首尾相连，电流在电路中只有一条路径。

在并联电路中，元件的两端分别连接，电流有多条路径可以流动。

3. 请解释基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL）。

答案：基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和为零。

基尔霍夫电流定律（KCL）指出，进入一个节点的电流之和等于离开该节点的电流之和。

4. 什么是交流电和直流电？答案：交流电（AC）是指电流方向周期性变化的电流，而直流电（DC）是指电流方向保持不变的电流。

5. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘材料（介质）组成。

在电路中，电容器可以用于滤波、去耦、能量存储和定时等。

6. 什么是电感器，它在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，通常由线圈构成。

在电路中，电感器可以用于滤波、扼流、能量存储和电磁兼容性等。

7. 如何计算RL电路的时间常数？答案：RL电路的时间常数（τ）可以通过公式τ = L/R 计算，其中L是电感，R是电阻。

8. 什么是半导体材料，它在电子电路中的作用是什么？答案：半导体材料是介于导体和绝缘体之间的材料，具有可控的电导率。

在电子电路中，半导体材料用于制造二极管、晶体管等元件，是现代电子设备的基础。

9. 什么是晶体管的放大作用？答案：晶体管的放大作用是指通过控制基极电流来控制集电极电流，实现小信号的放大。

10. 什么是正弦波的相位和频率？答案：正弦波的相位是指波形在某一时刻的位置，通常用角度或弧度表示。

频率是指单位时间内波形重复的次数，单位是赫兹（Hz）。

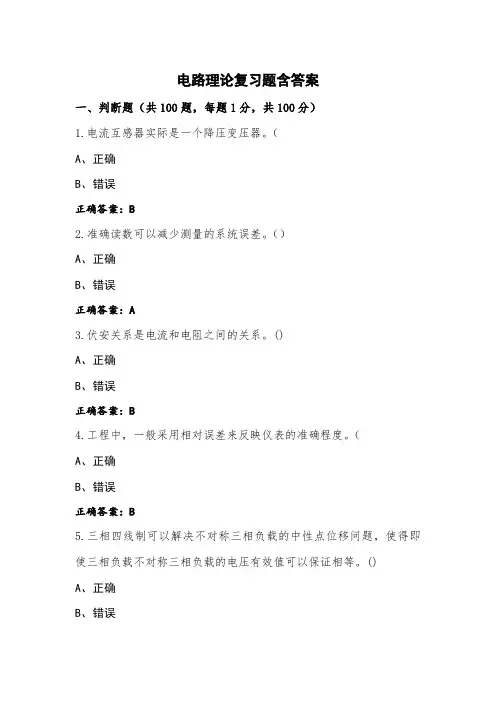

电路理论复习题含答案一、判断题（共100题，每题1分，共100分）1.电流互感器实际是一个降压变压器。

（A、正确B、错误正确答案：B2.准确读数可以减少测量的系统误差。

（）A、正确B、错误正确答案：A3.伏安关系是电流和电阻之间的关系。

()A、正确B、错误正确答案：B4.工程中，一般采用相对误差来反映仪表的准确程度。

（A、正确B、错误正确答案：B5.三相四线制可以解决不对称三相负载的中性点位移问题，使得即使三相负载不对称三相负载的电压有效值可以保证相等。

()A、正确B、错误正确答案：A6.仪表本身消耗的功率越小越好。

（）A、正确B、错误正确答案：A7.三相电路中的相线又称为火线或者端线。

()A、正确B、错误正确答案：A8.工程上用耦合系数来衡量线圈耦合的紧疏程度()A、正确B、错误正确答案：A9.正弦量的三要素是指它的最大值、角频率和相位。

()A、正确B、错误正确答案：B10.三相电路的视在功率S=√P2+Q2()A、正确B、错误正确答案：A11.多量程直流电流表的量程低于600V时，可采用内附式分压电阻。

（A、正确B、错误正确答案：A12.支路分析法是电路分析中最基本的方法之一()A、正确B、错误正确答案：A13.如果受控源提供功率，那么受控源可以相当于一个负电阻。

()A、正确B、错误正确答案：A14.若Y形联结中三个电阻相等(R),则等效的△形联结中三个电阻也相等(Ra),它们满足关系Ry=3R△()A、正确B、错误正确答案：B15.耦合电感可以看做一个具有四个端子的二端口元件()A、正确B、错误正确答案：A16.判别一个元件是负载还是电源，是根据该元件上的电压实际极性和电流的实际方向是否一致(电流从正极流向负极)。

当电压实际极性和电流的实际方向一致时，该元件是负载，在吸收功率；当电压实际极性和电流的实际方向相反时，该元件是电源(含负电阻),在发出功率。

()A、正确B、错误正确答案：A17.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A18.非正弦周期波的幅值频谱和相位频谱都是连续的，又称为线频谱()A、正确B、错误正确答案：B19.电动势的方向为从高电位指向低电位，即电压降的方向。

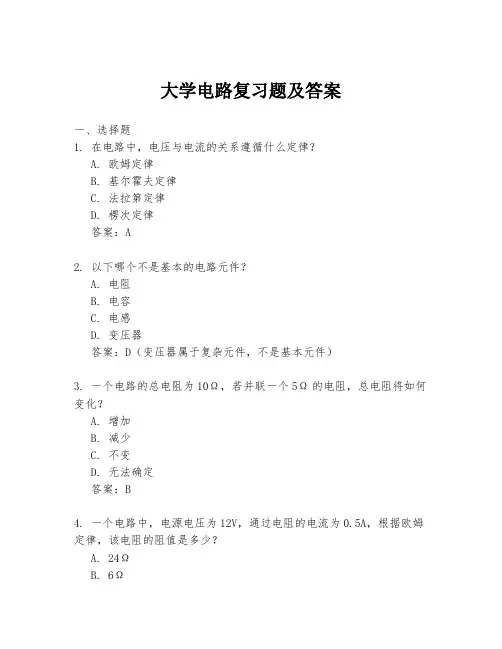

大学电路复习题及答案一、选择题1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫定律C. 法拉第定律D. 楞次定律答案：A2. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器答案：D（变压器属于复杂元件，不是基本元件）3. 一个电路的总电阻为10Ω，若并联一个5Ω的电阻，总电阻将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：B4. 一个电路中，电源电压为12V，通过电阻的电流为0.5A，根据欧姆定律，该电阻的阻值是多少？A. 24ΩB. 6ΩC. 12ΩD. 3Ω答案：B5. 一个周期性变化的电流，其频率为50Hz，周期是多少秒？A. 0.02秒B. 0.2秒C. 2秒D. 20秒答案：A二、填空题6. 电路中的基本定律包括______定律和______定律。

答案：欧姆；基尔霍夫7. 电流的单位是______，电压的单位是______。

答案：安培；伏特8. 当电阻的阻值增大时，若电压保持不变，通过电阻的电流将______。

答案：减小9. 电容器在直流电路中相当于______。

答案：开路10. 一个电路的功率可以用公式P=VI计算，其中P代表______，V代表______，I代表______。

答案：功率；电压；电流三、简答题11. 请简述什么是串联电路，并说明其特点。

答案：串联电路是指电路元件首尾相连，形成一个闭合的电路。

其特点是电路中的电流处处相等，而电压则在各个元件上分配。

12. 请解释什么是并联电路，并说明其总电阻如何计算。

答案：并联电路是指电路元件两端分别连接在一起，形成多个闭合路径的电路。

其总电阻的倒数等于各个并联电阻倒数之和。

四、计算题13. 假设有一个由两个电阻串联组成的电路，电阻R1=4Ω，R2=6Ω，电源电压为12V。

求电路中的总电流。

答案：首先计算总电阻R_total = R1 + R2 = 4Ω + 6Ω = 10Ω。

电路知识及试题及答案1. 电路的基本组成是什么？答案：电路的基本组成包括电源、导线、开关、用电器。

2. 什么是串联电路？答案：串联电路是指电路中的元件按照一定的顺序首尾相连，电流在电路中只有一条路径的电路。

3. 什么是并联电路？答案：并联电路是指电路中的元件并列连接，电流有多条路径可以流通的电路。

4. 欧姆定律是什么？答案：欧姆定律表明，电流I通过导体时，电流的大小与导体两端的电压V成正比，与导体的电阻R成反比，即I=V/R。

5. 什么是电流？答案：电流是指单位时间内通过导体横截面的电荷量，通常用字母I 表示。

6. 什么是电压？答案：电压是指电路中两点间的电势差，是推动电荷流动的力量。

7. 什么是电阻？答案：电阻是指阻碍电流流动的物理量，用字母R表示。

8. 电路中电流的计算公式是什么？答案：电路中电流的计算公式是I=V/R。

9. 电路中电压的计算公式是什么？答案：电路中电压的计算公式是V=IR。

10. 电路中电阻的计算公式是什么？答案：电路中电阻的计算公式是R=V/I。

11. 串联电路中总电阻的计算公式是什么？答案：串联电路中总电阻的计算公式是R_total=R1+R2+...+Rn。

12. 并联电路中总电阻的计算公式是什么？答案：并联电路中总电阻的计算公式是1/R_total=1/R1+1/R2+...+1/Rn。

13. 电路中功率的计算公式是什么？答案：电路中功率的计算公式是P=VI。

14. 电路中电能的计算公式是什么？答案：电路中电能的计算公式是W=Pt，其中W是电能，P是功率，t是时间。

15. 什么是电路的开路？答案：电路的开路是指电路中某处断开，电流无法流通的状态。

16. 什么是电路的短路？答案：电路的短路是指电路中电流不经过用电器而直接从电源两端流过的状态。

17. 什么是电路的负载？答案：电路的负载是指电路中消耗电能的设备。

18. 什么是电路的空载？答案：电路的空载是指电路中没有负载，即没有用电器连接的状态。

电路复习题库及答案一、选择题1. 电路的基本组成包括电源、用电器和（）。

A. 导线B. 开关C. 电阻D. 电容答案：B2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为（）。

A. V = IRB. V = I + RC. I = V/RD. R = V/I答案：A3. 在串联电路中，总电阻等于各部分电阻之（）。

A. 差B. 和C. 积D. 商答案：B4. 并联电路中，总电流等于各支路电流之（）。

A. 差B. 和C. 积D. 商答案：B5. 电容器的充放电过程遵循（）定律。

A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. RC时间常数答案：D二、填空题1. 电路中的基本物理量包括电压、电流和________。

答案：电阻2. 一个完整的电路必须包含电源、用电器、导线和_______。

答案：开关3. 在并联电路中，各支路两端的电压_______。

答案：相等4. 串联电路的总电阻等于各部分电阻的_______。

答案：和5. 电容器的充电时间常数τ等于电容C与电阻R的_______。

答案：乘积三、简答题1. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和，即总电压降等于总电压升。

2. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律表明，在一个电路节点上，流入该节点的电流之和等于流出该节点的电流之和。

3. 什么是串联和并联电路？答案：串联电路是指电路元件首尾相连，电流在电路中只有一条路径。

并联电路是指电路元件两端并行连接，电流在电路中有多个分支路径。

四、计算题1. 一个串联电路中有两个电阻，R1=100Ω，R2=200Ω，求电路的总电阻。

答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω2. 一个并联电路中有两个电阻，R1=120Ω，R2=240Ω，求电路的总电阻。

答案：总电阻R_total = (R1 * R2) / (R1 + R2) = (120Ω * 240Ω) / (120Ω + 240Ω) = 80Ω五、论述题1. 论述欧姆定律在电路分析中的应用。

电路总复习题及答案1. 电路的基本组成是什么？答：电路的基本组成包括电源、导线、开关和负载。

2. 欧姆定律的内容是什么？答：欧姆定律表明，在电路中，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比，公式表示为V=IR，其中V代表电压，I代表电流，R代表电阻。

3. 描述串联电路和并联电路的特点。

答：串联电路中，所有元件首尾相连，电流在电路中只有一条路径，各元件的电流相同，电压按比例分配。

并联电路中，各元件两端电压相同，电流在电路中有多条路径，各元件的电压相同，电流按比例分配。

4. 什么是基尔霍夫电压定律？答：基尔霍夫电压定律表明，在任何闭合回路中，沿回路的电压之和等于零。

5. 什么是基尔霍夫电流定律？答：基尔霍夫电流定律表明，在电路的任何节点处，流入节点的电流之和等于流出节点的电流之和。

6. 描述理想电压源和理想电流源的特点。

答：理想电压源具有恒定的输出电压，不受负载电流的影响；理想电流源具有恒定的输出电流，不受负载电压的影响。

7. 什么是戴维宁定理？答：戴维宁定理指出，任何线性双端网络都可以用一个理想电压源和一个电阻串联来等效替代，该电压源的电压等于网络开路时的电压，电阻等于网络短路时的等效电阻。

8. 什么是叠加定理？答：叠加定理表明，对于线性电路，任何负载上的电压或电流都可以看作是各个独立电源单独作用时在该负载上产生的电压或电流的代数和。

9. 什么是诺顿定理？答：诺顿定理指出，任何线性双端网络都可以用一个理想电流源和一个电阻并联来等效替代，该电流源的电流等于网络开路时的短路电流，电阻等于网络短路时的等效电阻。

10. 描述交流电路中的相位和相位差。

答：在交流电路中，相位是指电压或电流的瞬时值随时间变化的特定状态。

相位差是指两个交流信号在时间上的差异，通常以度或弧度来表示。

电路复习题含答案解析一、选择题1. 欧姆定律的基本表达式是什么？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：A解析：欧姆定律描述了电压(V)、电流(I)和电阻(R)之间的关系，其基本表达式为 V = IR，其中 V 是电压，I 是电流，R 是电阻。

2. 一个电路中的总电阻为 100 欧姆，如果并联一个 50 欧姆的电阻，新的总电阻是多少？A. 25 欧姆B. 50 欧姆C. 75 欧姆D. 100 欧姆答案：B解析：并联电阻的总电阻计算公式为 1/R_total = 1/R1 + 1/R2，其中 R1 和 R2 是并联的电阻。

代入数值得 1/R_total = 1/100 +1/50 = 3/100，所以R_total = 100/3 ≈ 33.33 欧姆，但选项中没有这个数值，考虑到题目可能存在简化，正确答案应该是并联后电阻减小，所以选择 B。

二、简答题1. 什么是基尔霍夫电流定律和基尔霍夫电压定律？解析：基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。

基尔霍夫电压定律（KVL）则指出，在任何闭合电路中，沿着闭合路径的电压降之和等于电压升之和。

2. 什么是串联和并联电路？它们的基本特性是什么？解析：串联电路是指电路元件首尾相连，形成单一的电流路径。

串联电路的基本特性是总电阻等于各个电阻之和，且所有元件中的电流相同。

并联电路是指电路元件两端分别连接，形成多个电流路径。

并联电路的基本特性是总电阻的倒数等于各个电阻倒数之和，且各个元件两端的电压相同。

三、计算题1. 一个电路由两个电阻 R1 = 200 欧姆和 R2 = 300 欧姆串联组成，求电路的总电阻。

解析：串联电路的总电阻等于各个电阻之和。

因此，总电阻R_total = R1 + R2 = 200 + 300 = 500 欧姆。

2. 如果上述电路两端加上 12V 的电压，求通过 R1 的电流。

电路复习题第一部分 填空题1. 对于理想电压源而言，不允许 路，但允许 路。

2. 当取关联参考方向时，理想电容元件的电流与电压的一般关系式为 。

3. 当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为 。

4. 一般情况下，电感的 不能跃变，电容的 不能跃变。

5. 两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。

当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 ，电流源发出的功率为 ；当端子短路时，电压源发出的功率为 ，电流源发出的功率为 。

（用S S S R I U 、、表示）6. 对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出个独立的KVL 方程。

7. KCL 定律是对电路中各支路 之间施加的线性约束关系。

8. 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由 来决定。

9. 两个电路的等效是指对外部而言，即保证端口的 关系相同。

10. RLC 串联谐振电路的谐振频率 = 。

11. 理想电压源和理想电流源串联，其等效电路为 。

理想电流源和电阻串联，其等效电路为 。

12. 在一阶RC 电路中，若C 不变，R 越大，则换路后过渡过程越 。

13. RLC 串联谐振电路的谐振条件是 = 0。

14. 在使用叠加定理适应注意：叠加定理仅适用于 电路；在各分电路中，要把不作用的电源置零。

不作用的电压源用 代替，不作用的电流源用 代替。

不能单独作用；原电路中的 不能使用叠加定理来计算。

15. 戴维宁定理指出：一个含有独立源、受控源和线性电阻的一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合进行等效变换，电压源的电压等于一端口的 电压，串联电阻等于该一端口全部 置零后的输入电阻。

16. 电感的电压相位 于电流相位π/2，电容的电压相位 于电流相位π/2。

17. 若电路的导纳Y=G+jB ，则阻抗Z=R+jX 中的电阻分量R= ，电抗分量X=（用G和B表示）。

电路复习题及答案
一、选择题
1. 电路中电流的参考方向是如何定义的？
A. 从电源正极流向负极
B. 从电源负极流向正极
C. 任意指定，但必须保持一致
D. 从负载流向电源
答案：C
2. 在交流电路中，电感元件的阻抗与频率的关系是？
A. 与频率成正比
B. 与频率成反比
C. 与频率无关
D. 与频率的平方成正比
答案：A
3. 欧姆定律适用于哪些电路？
A. 仅直流电路
B. 仅交流电路
C. 仅稳态电路
D. 直流和交流电路
答案：D
二、填空题
4. 电路中的功率因数是指电压与电流相位差的余弦值，其取值范围在____和____之间。

答案：0，1
5. 串联电路中总电阻等于各部分电阻之____，而并联电路中总电阻等
于各部分电阻倒数之____。

答案：和，和
三、计算题
6. 一个电路由一个6欧姆的电阻和一个4欧姆的电阻串联，求电路的
总电阻。

答案：10欧姆
7. 一个电路中有一个10V的电源和一个2欧姆的电阻，求通过电阻的
电流。

答案：5A
8. 一个RLC串联电路中，电阻R=10欧姆，电感L=0.5H，电容
C=100μF，求电路的谐振频率。

答案：50Hz
四、简答题
9. 什么是基尔霍夫电压定律（KVL）？
答案：基尔霍夫电压定律指出，任何闭合回路中电压的代数和等于零。

10. 什么是三相电路？
答案：三相电路是指由三个相位的电压或电流组成的电路，每个相位
之间相位差为120度。

电路考试题及答案解析一、选择题1. 在电路中，电压与电流的关系遵循（）定律。

A. 欧姆定律B. 基尔霍夫定律C. 法拉第定律D. 楞次定律答案：A解析：欧姆定律是描述电路中电压、电流和电阻之间关系的定律，即V=IR，其中V代表电压，I代表电流，R代表电阻。

2. 电路中的总电阻等于（）。

A. 各并联电阻之和B. 各串联电阻之和C. 各并联电阻倒数之和的倒数D. 各串联电阻倒数之和的倒数答案：C解析：在并联电路中，总电阻R等于各并联电阻R1、R2、R3...的倒数之和的倒数，即1/R = 1/R1 + 1/R2 + 1/R3 + ...。

3. 理想电压源与理想电流源不能（）。

A. 串联B. 并联C. 单独使用D. 同时使用答案：B解析：理想电压源和理想电流源不能并联使用，因为理想电压源的电流是不受限制的，而理想电流源的电压是不受限制的，两者并联会导致电路参数无法确定。

二、填空题4. 在纯电阻电路中，功率P等于电压U和电流I的乘积，即P=________。

答案：P=UI解析：在纯电阻电路中，功率P等于电压U和电流I的乘积，这是电路中能量转换的基本公式。

5. 电路的时间常数τ等于电阻R与电容C的乘积，即τ=________。

答案：τ=RC解析：电路的时间常数τ是描述电路响应速度的一个参数，它等于电路中的电阻R与电容C的乘积。

三、计算题6. 给定一个串联电路，其中包含一个电阻R1=10Ω，一个电阻R2=20Ω，以及一个电压源U=12V。

计算电路的总电阻和总电流。

答案：总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω总电流I = U/R = 12V/30Ω = 0.4A解析：在串联电路中，总电阻等于各个电阻的和。

总电流可以通过欧姆定律计算得出，即电压除以总电阻。

7. 给定一个并联电路，其中包含两个电阻R1=5Ω和R2=10Ω，以及一个电流源I=2A。

计算通过每个电阻的电流和电路的总电阻。

答案：通过R1的电流I1 = I * (R2/(R1+R2)) = 2A * (10Ω/(5Ω+10Ω)) = 1.33A通过R2的电流I2 = I * (R1/(R1+R2)) = 2A * (5Ω/(5Ω+10Ω)) = 0.67A总电阻R = 1/(1/R1 + 1/R2) = 1/(1/5Ω + 1/10Ω) = 3.33Ω解析：在并联电路中，通过每个电阻的电流可以通过电流分配公式计算得出。

复习提纲1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0或：i进=i出（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

（2）表达式：1或：2或：3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

电路考试题及答案一. 选择题1.以下哪个选项是电路的定义?a) 用来表达电子器件之间连接关系的图形符号b) 通过满足一定条件可以实现特定功能的器件组合c) 描述电路工作原理和性能的数学模型d) 接通电源后电子器件上出现特定电压、电流和功率的现象答案：b) 通过满足一定条件可以实现特定功能的器件组合2.以下哪项是电路中的基本元件?a) 电阻、电容、电感b) 集成电路、晶体管、二极管c) 电池、电源、变压器d) 逆变器、稳压器、放大器答案：a) 电阻、电容、电感3.以下哪个选项是描述直流电电路的特点?a) 电流方向恒定、电压幅值变化b) 电流方向变化、电压幅值保持不变c) 电流和电压方向均恒定d) 电流和电压均变化答案：a) 电流方向恒定、电压幅值变化4.以下哪种组合电路与并联电路等效?a) 串联电路b) 交流电路c) 三极管电路d) 电源电路答案：a) 串联电路5.以下哪个选项是描述交流电电路的特点?a) 电流和电压方向均恒定b) 电流和电压均变化c) 电流方向变化、电压幅值保持不变d) 电流方向恒定、电压幅值变化答案：b) 电流和电压均变化二. 填空题1. 电路中流过电阻的电流为________。

答案：I = V/R (V为电压，R为电阻)2. 第一欧姆定律可以表示为________。

答案：I = V/R (I为电流，V为电压，R为电阻)3. 电流与电阻成________关系。

答案：反比4. 为了保证电路的正常工作，需要进行电流、电压和________的匹配。

答案：功率5. 交流电中的频率单位是________。

答案：赫兹 (Hz)三. 计算题1. 一个电阻为40欧姆的电路中通过的电流为5安培，求电压。

答案：V = I * R = 5A * 40Ω = 200伏特2. 一个电源电压为12伏特，电路中的电阻为8欧姆，求通过电阻的电流。

答案：I = V / R = 12V / 8Ω = 1.5安培3. 一个电压为24伏特的电路中通过的电流为3安培，求电阻。
