H3C IP地址命令

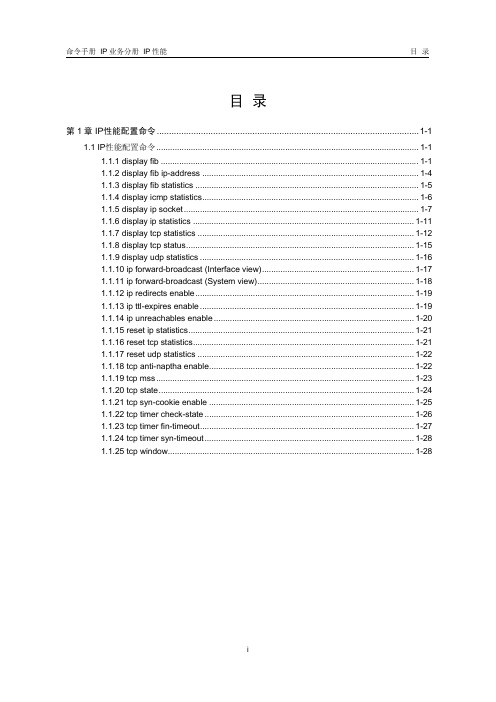

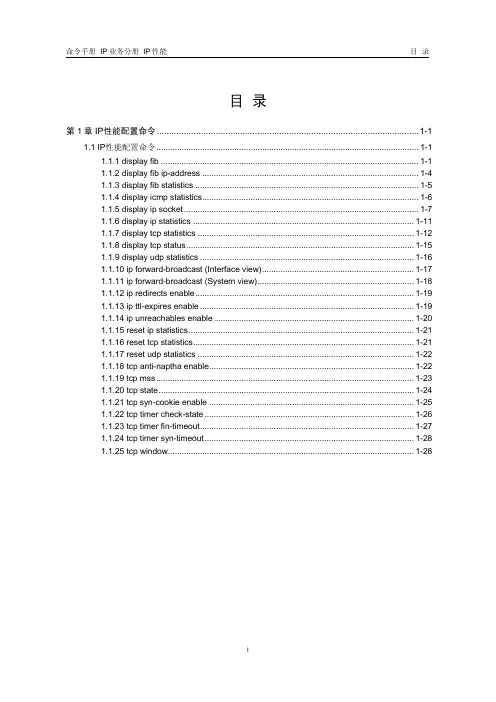

命令手册 IP业务分册 IP性能目录目录第1章 IP性能配置命令...........................................................................................................1-11.1 IP性能配置命令..................................................................................................................1-11.1.1 display fib................................................................................................................1-11.1.2 display fib ip-address..............................................................................................1-41.1.3 display fib statistics.................................................................................................1-51.1.4 display icmp statistics..............................................................................................1-61.1.5 display ip socket......................................................................................................1-71.1.6 display ip statistics................................................................................................1-111.1.7 display tcp statistics..............................................................................................1-121.1.8 display tcp status...................................................................................................1-151.1.9 display udp statistics.............................................................................................1-161.1.10 ip forward-broadcast (Interface view)..................................................................1-171.1.11 ip forward-broadcast (System view)....................................................................1-181.1.12 ip redirects enable...............................................................................................1-191.1.13 ip ttl-expires enable.............................................................................................1-191.1.14 ip unreachables enable.......................................................................................1-201.1.15 reset ip statistics..................................................................................................1-211.1.16 reset tcp statistics................................................................................................1-211.1.17 reset udp statistics..............................................................................................1-221.1.18 tcp anti-naptha enable.........................................................................................1-221.1.19 tcp mss................................................................................................................1-231.1.20 tcp state...............................................................................................................1-241.1.21 tcp syn-cookie enable.........................................................................................1-251.1.22 tcp timer check-state...........................................................................................1-261.1.23 tcp timer fin-timeout.............................................................................................1-271.1.24 tcp timer syn-timeout...........................................................................................1-281.1.25 tcp window...........................................................................................................1-28本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。

H3C路由器配置命令概述本文将介绍H3C路由器的配置命令，包括基本设置、接口配置、路由配置、安全配置等方面。

通过了解和掌握这些命令，您可以轻松地对H3C路由器进行相关的配置。

基本设置主机名设置命令配置H3C路由器的主机名，可使用以下命令：[H3C] sysname Router上面的命令将主机名设置为“Router”。

Telnet远程登录设置命令配置允许通过Telnet协议远程登录路由器，可使用以下命令：[H3C] telnet server enable上面的命令将启用Telnet远程登录功能。

用户权限配置命令配置用户权限，可使用以下命令：[H3C] local-user admin password simple admin[H3C] local-user admin service-type telnet[H3C] local-user admin service-type ssh上面的命令将创建一个用户名为admin，密码为admin的用户，该用户允许Telnet和SSH登录。

接口配置入口接口配置命令配置入口接口，可使用以下命令：[H3C] interface gigabitethernet 0/0/1[H3C-GigabitEthernet0/0/1] ip address 192.168.1.1 255.255.255.0[H3C-GigabitEthernet0/0/1] undo shutdown上面的命令将配置接口GigabitEthernet 0/0/1的IP地址为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

出口接口配置命令配置出口接口，可使用以下命令：[H3C] interface gigabitethernet 0/0/2[H3C-GigabitEthernet0/0/2] ip address 192.168.2.1 255.255.255.0[H3C-GigabitEthernet0/0/2] undo shutdown上面的命令将配置接口GigabitEthernet 0/0/2的IP地址为192.168.2.1，子网掩码为255.255.255.0，并启用该接口。

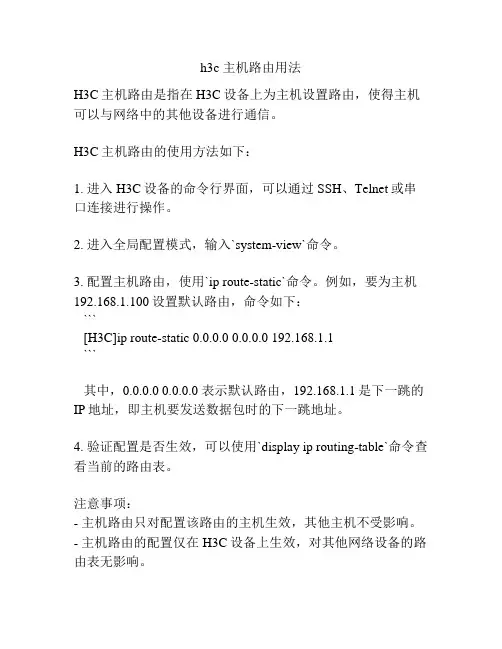

h3c 主机路由用法
H3C主机路由是指在H3C设备上为主机设置路由，使得主机可以与网络中的其他设备进行通信。

H3C主机路由的使用方法如下：
1. 进入H3C设备的命令行界面，可以通过SSH、Telnet或串口连接进行操作。

2. 进入全局配置模式，输入`system-view`命令。

3. 配置主机路由，使用`ip route-static`命令。

例如，要为主机192.168.1.100设置默认路由，命令如下：
```
[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
```
其中，0.0.0.0 0.0.0.0 表示默认路由，192.168.1.1是下一跳的IP地址，即主机要发送数据包时的下一跳地址。

4. 验证配置是否生效，可以使用`display ip routing-table`命令查看当前的路由表。

注意事项：
- 主机路由只对配置该路由的主机生效，其他主机不受影响。

- 主机路由的配置仅在H3C设备上生效，对其他网络设备的路由表无影响。

- 主机路由的配置可以是静态的，也可以通过协议如OSPF、RIP等动态学习到，具体配置方式根据网络环境和需求而定。

h3c交换机配置ip地址h3c交换机配置ip地址你知道h3c交换机?今天店铺就来给你介绍一h3c交换机配置ip 地址，希望你能够使用上!h3c交换机配置ip地址一、组网需求1.SwitchA为三层交换机, PC1和PC2可以通过SwitchA进行互通;2.PC1连接到SwitchA的以太网端口E1/0/1，属于VLAN10;3.PC2连接到SwitchA的以太网端口E1/0/2，属于VLAN20;4.交换机的VLAN接口10的IP地址为192.168.0.1/24，VLAN 接口20的IP地址为192.168.1.1/24，分别作为PC1(192.168.0.2/24)和PC2(192.168.1.2/24)的网关。

二、组网图三、配置步骤： V3平台配置 [SwitchA]vlan 10 //创建(进入)VLAN10 [SwitchA-vlan10]port Ethernet 1/0/1 //将E1/0/1加入到VLAN10，并退出VLAN视图[SwitchA-vlan10]quit [SwitchA]interface Vlan-interface 10 //创建(进入)VLAN接口10[SwitchA-Vlan-interface10]ip address 192.168.1.1 255.255.255.0 //为VLAN接口10配置IP地址 [SwitchA]vlan 20 //创建(进入)VLAN20 [SwitchA-vlan20]quit [SwitchA-vlan20]port Ethernet 1/0/2 //将E1/0/2加入到VLAN20[SwitchA]interface Vlan-interface 20 //创建(进入)VLAN接口20[SwitchA-Vlan-interface20]ip address 20.1.1.1 255.255.255.0 //为VLAN接口20配置IP地址。

H3C交换机路由器常用命令local-useradmin （建立TELNET用户）passwordsimpleadminauthorization-attributelevel3service-typetelnetstpenable （开启生成树功能）interfaceVlan-interface1ipaddressportaccessvlan20 （在端口模式下将接口增加到相关V LAN）（为只定VLAN配置IP地址）（接口的TRUNK配置）portlink-typetrunkporttrunkpermitvlanalluser-interfacevty04authentication-modescheme （开启TELNET服务的虚假端口）user-interfacevty515description第一配置交换机的管理IP地址[H3C]interfaceVlan-interface1[H3C-vlan-interface1]ipaddress只用密码的用户认证[H3C]user-interfacevty04[H3C-ui-vty0-4]authentication-modepassword[H3C-ui-vty0-4]setauthenticationpasswordsimple123456远程用户缺省的级别都是0级，Telnet 用户登录后的用户级别[H3C-ui-vty0-4]userprivilegelevel3当地用户名和口令的认证[H3C]user-interfacevty04[H3C-ui-vty0-4]authentication-modescheme[H3C]local-userH3C[H3C-ui-vty0-4]passwordsimplehuawei[H3C-ui-vty0-4]service-typetelnetlevel31．调整超级终端的显示字号；2．捕获超级终端操作命令行，以备今后查对；3．复制命令到超级终端命令行，粘贴到主机；4．路由器．交换机配置时不能够掉电，连通测试前必然要检查网络的连通性，不要犯最先级的错误。

目录第1章IP地址配置命令...........................................................................................................1-1 1.1 IP地址配置命令..................................................................................................................1-1 1.1.1 display ip interface..................................................................................................1-11.1.2 ip address................................................................................................................1-3第2章IP性能配置命令...........................................................................................................2-1 2.1 IP性能配置命令..................................................................................................................2-1 2.1.1 display fib................................................................................................................2-12.1.2 display fib ip-address..............................................................................................2-22.1.3 display fib acl...........................................................................................................2-32.1.4 display fib |..............................................................................................................2-42.1.5 display fib ip-prefix..................................................................................................2-52.1.6 display fib statistics.................................................................................................2-62.1.7 display icmp statistics..............................................................................................2-62.1.8 display ip socket......................................................................................................2-82.1.9 display ip statistics..................................................................................................2-92.1.10 display tcp statistics............................................................................................2-112.1.11 display tcp status.................................................................................................2-132.1.12 display udp statistics...........................................................................................2-142.1.13 ip forward-broadcast...........................................................................................2-152.1.14 reset ip statistics..................................................................................................2-162.1.15 reset tcp statistics................................................................................................2-162.1.16 reset udp statistics..............................................................................................2-172.1.17 tcp timer fin-timeout.............................................................................................2-172.1.18 tcp timer syn-timeout...........................................................................................2-182.1.19 tcp window...........................................................................................................2-18第1章IP地址配置命令1.1 IP地址配置命令1.1.1 display ip interface【命令】display ip interface [ brief [ interface-type [ interface-number ] ] | [ interface-type interface-number ] ]【视图】任意视图【参数】interface-type interface-number：interface-type为接口类型，interface-number为接口编号。

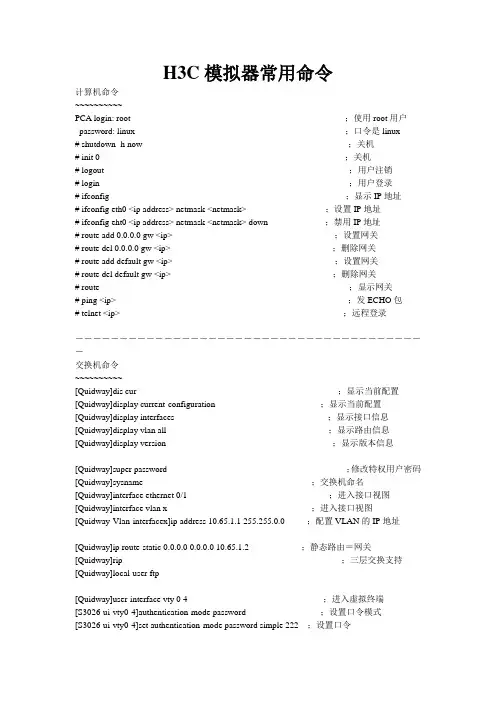

H3C模拟器常用命令计算机命令~~~~~~~~~~PCA login: root ；使用root用户password: linux ；口令是linux# shutdown -h now ；关机# init 0 ；关机# logout ；用户注销# login ；用户登录# ifconfig ；显示IP地址# ifconfig eth0 <ip address> netmask <netmask> ；设置IP地址# ifconfig eht0 <ip address> netmask <netmask> down ；禁用IP地址# route add 0.0.0.0 gw <ip> ；设置网关# route del 0.0.0.0 gw <ip> ；删除网关# route add default gw <ip> ；设置网关# route del default gw <ip> ；删除网关# route ；显示网关# ping <ip> ；发ECHO包# telnet <ip> ；远程登录－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－交换机命令~~~~~~~~~~[Quidway]dis cur ；显示当前配置[Quidway]display current-configuration ；显示当前配置[Quidway]display interfaces ；显示接口信息[Quidway]display vlan all ；显示路由信息[Quidway]display version ；显示版本信息[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关[Quidway]rip ；三层交换支持[Quidway]local-user ftp[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别[Quidway]interface ethernet 0/1 ；进入端口模式[Quidway]int e0/1 ；进入端口模式[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]port access vlan 3 ；当前端口加入到VLAN [Quidway-Ethernet0/2]port trunk permit vlan {ID|All} ；设trunk允许的VLAN [Quidway-Ethernet0/3]port trunk pvid vlan 3 ；设置trunk端口的PVID [Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/1]shutdown ；关闭端口[Quidway-Ethernet0/1]quit ；返回[Quidway]vlan 3 ；创建VLAN [Quidway-vlan3]port ethernet 0/1 ；在VLAN中增加端口[Quidway-vlan3]port e0/1 ；简写方式[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 ；在VLAN中增加端口[Quidway-vlan3]port e0/1 to e0/4 ；简写方式[Quidway]monitor-port <interface_type interface_num> ；指定镜像端口[Quidway]port mirror <interface_type interface_num> ；指定被镜像端口[Quidway]port mirror int_list observing-port int_type int_num ；指定镜像和被镜像[Quidway]description string ；指定VLAN描述字符[Quidway]description ；删除VLAN描述字符[Quidway]display vlan [vlan_id] ；查看VLAN设置[Quidway]stp {enable|disable} ；设置生成树,默认关闭[Quidway]stp priority 4096 ；设置交换机的优先级[Quidway]stp root {primary|secondary} ；设置为根或根的备份[Quidway-Ethernet0/1]stp cost 200 ；设置交换机端口的花费[Quidway]link-aggregation e0/1 to e0/4 ingress|both ;端口的聚合[Quidway]undo link-aggregation e0/1|all ; 始端口为通道号[SwitchA-vlanx]isolate-user-vlan enable ；设置主vlan [SwitchA]isolate-user-vlan <x> secondary <list> ；设置主vlan包括的子vlan [Quidway-Ethernet0/2]port hybrid pvid vlan <id> ；设置vlan的pvid [Quidway-Ethernet0/2]port hybrid pvid ；删除vlan的pvid [Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged ；设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。

h3c交换机mac地址绑定和端口IP设置h3c交换机mac地址绑定和端口IP设置由于一些单位网络规模越来越大，同时处于网络安全的考虑，通常会采用三层交换机划分多个网段，并且设置网段之间禁止通讯，以此来更好地保护信息安全，防止商业机密泄露以及电脑遭遇病毒侵袭的风险。

但在加强网络安全的同时，也对网络管理提出了新的`挑战，如何管理多网段电脑上网行为、跨网段监控电脑上网就成为当前企事业单位网络管理的一个重要课题。

比较常见的跨网段管理问题通常有如下几种：跨网段限制电脑网速、跨网段控制电脑上网行为(比如禁止迅雷下载、禁止在线玩游戏、限制在线看视频、禁止上班炒股、禁止工作时间网购等)，跨网段绑定电脑IP和MAC地址，防止电脑修改IP地址等行为。

那么，如何实现上述跨网段监控电脑上网、管理三层交换机多网段电脑上网行为呢? 可以通过以下两种方法来实现：方法一通过三层交换机自带的网管功能来实现控制多网段电脑网速、跨网段限制电脑上网行为以及跨网段实现交换机端口限速、跨网段实现三层交换机固定IP上网。

两种设置IP地址的命令：一种直接在物理端口上设置IP地址，设置过程比较简单。

如三层交换机上配置端口1/0/1为路由端口，IP地址为172.16.1.0，OSPF采用点到点类型，配置过程如下：#interface Ethernet 1/1#port link-mode route#ip address 172.16.1.0 255.255.255.0#ospf networt-type p2p方法二IP地址配置方式是通过逻辑VLAN设置IP地址，需先给VLAN设置IP地址，然后将物理端口配置在VLAN下。

为了保证IP地址和物理端口一一对应的关系。

例如在和上面一样的三层交换机上要配置端口1/0/1为路由端口，并配置端口的VLAN ID为101，VLAN 101 IP地址为172.16.1.1，OSPF 采用点到点类型，配置过程如下：#interface Vlan-interface 101#ip address 172.16.1.0 255.255.255.0#ospf network-type p2p#interface Ethernet 1/0/1#port link-mode route#port access Vlan 101以上两种方法都能为交换机端口设置IP地址，从操作步骤上看，第一种方法比较简单，第二种方法需要先将端口和VLAN对应起来再设置IP地址。

H3C路由器配置命令表H3C路由器配置命令表1·路由器基本配置命令1·1 接口配置命令●interface <interface_name>: 进入接口配置模式●ip address <ip_address> <subnet_mask>: 设置接口IP地质和子网掩码●description <description>: 给接口添加描述信息1·2 路由配置命令●ip route <destination_network> <subnet_mask> <next_hop>: 配置路由●ip default-gateway <default-gateway_address>: 配置默认网关●ip routing: 开启路由功能1·3 主机名与域名配置命令●hostname <hostname>: 设置路由器主机名●domn-name <domn_name>: 设置路由器域名●enable password <password>: 设置访问特权模式的密码●line vty 0 4、进入VTY线路配置模式●login: 启用登录验证●password <password>: 设置VTP登录密码●exit: 退出线路配置模式2·协议配置命令2·1 静态路由配置命令●ip route-static <destination_network><subnet_mask> <next_hop>: 配置静态路由2·2 动态路由配置命令●router rip: 进入RIP路由配置模式●network <network_address>: 配置本地网络●router ospf <process_id>: 进入OSPF路由配置模式●network <network_address> <subnet_mask> area <area_id>: 配置本地网络●router bgp <AS_number>: 进入BGP路由配置模式●network <network_address> mask<subnet_mask>: 配置本地网络●neighbor <neighbor_address> remote-as<AS_number>: 配置BGP邻居3·安全配置命令3·1 访问控制列表（ACL）配置命令●access-list <acl_number> {permit ---●deny} <protocol> <source_ip> <destination_ip>: 配置ACL规则●interface <interface_name>●inbound----outbound ip access-group<acl_number>: 将ACL应用于接口的进或出方向3·2 密码和认证配置命令●enable secret <password>: 设置特权模式密码●username <username> password <password>: 创建本地用户名和密码4·网络地质转换（NAT）配置命令4·1 静态NAT配置命令●interface <inside_interface>●nat static <inside_local_ip><outside_global_ip>4·2 动态NAT配置命令●interface <inside_interface>●nat dynamic <outside_interface>5·本地管理配置命令5·1 SSH配置命令●rsa local-key-pr create: RSA密钥对●ssh server enable: 启用SSH服务器●ssh user <username> authentication-type password: 设置SSH用户身份验证方式为密码●user-interface vty 0 4、进入VTY用户界面配置模式●authentication-mode aaa: 设置认证模式为AAA●protocol inbound ssh: 允许SSH访问5·2 SNMP配置命令●snmp-agent sys-info version <version>: 设置SNMP版本●snmp-agent community read <community_name>: 配置SNMP读社区字符串附件：本文档不涉及附件。
