设备间子系统及建筑群子系统的设计设备间子系统设计设备间子系统是建筑物内用于安装各种设备以及设备相关设施的区域，对于建筑物运行起着至关重要的作用。
设备间子系统的设计需要考虑设备的布局、通风、照明、安全等方面的要求。
设备布局在设计设备间子系统时，需要合理安排设备的布局，使得各种设备能够互相配合、相互依赖，以保证整个系统的运行效果。
设备间子系统的布局需要考虑以下几个方面：1.设备分类：根据设备的类型和功能，对设备进行分类，并将相同类型的设备放在一起，便于管理和维护。
2.功能分区：根据设备的功能和使用需求，将设备间划分为不同的功能区域，如电力设备区、水处理设备区等，以便于在需要时快速定位和检修设备。
3.空间布局：合理利用设备间子系统的空间，将设备按照一定的间距和排列方式布置，以便于设备之间的维护和操作。
通风设计设备间子系统通风设计是为了保证设备正常运行时的空气流通，避免可能产生的高温、湿度和有害气体等问题。
以下是设备间子系统通风设计的一些要点：1.通风量计算：根据设备间子系统内设备的功率、热量和人员活动等因素，计算出合适的通风量，以保证设备间的空气流通。
2.通风系统设计：确定合适的通风系统类型，如自然通风、机械通风或二者的组合，以满足通风量要求。
3.通风设备布置：合理布置通风设备，如风扇、通风管道和通风口等，以保证空气流通的畅通。
照明设计设备间子系统的照明设计是为了提供足够的光线，方便设备维护和操作人员的工作。
以下是设备间子系统照明设计的要点：1.照明需求计算：根据设备间子系统的面积和用途计算出所需的照明强度，以保证工作区域有足够的照明。
2.照明系统设计：选择适合的照明设备，如灯具、光源和控制系统等，以满足照明需求。
3.照明布置：根据照明需求和设备间子系统的布局，合理布置照明设备，以确保整个区域的照明均匀。
安全设计设备间子系统的安全设计是为了预防事故和保护设备的安全。
以下是设备间子系统安全设计的要点：1.消防设计：根据消防法规，合理设置灭火器和消火栓等消防设备，以及防火门和防火墙等被动防火措施。

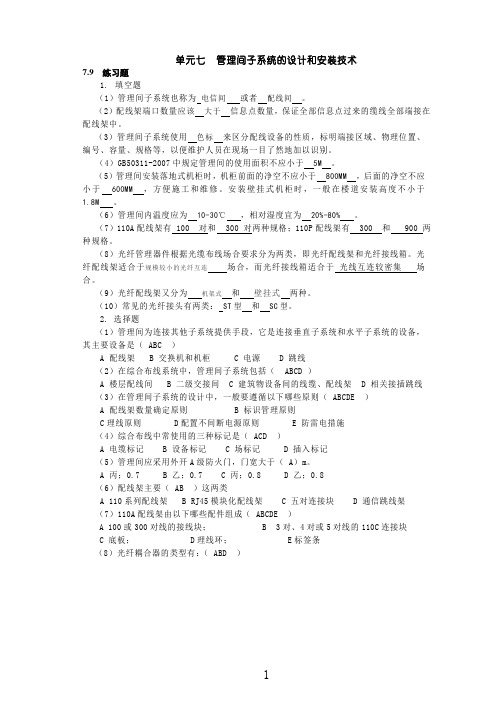

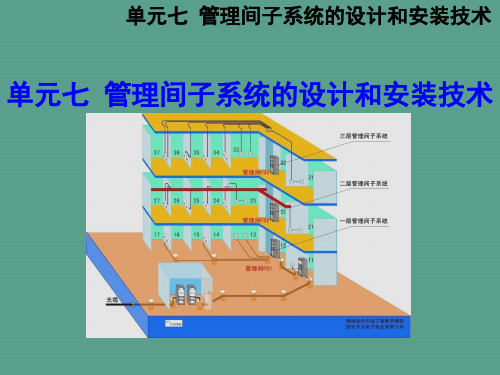

单元七管理间子系统的设计和安装技术7.9 练习题1.填空题（1）管理间子系统也称为电信间或者配线间。
（2）配线架端口数量应该大于信息点数量，保证全部信息点过来的缆线全部端接在配线架中。
（3）管理间子系统使用色标来区分配线设备的性质，标明端接区域、物理位置、编号、容量、规格等，以便维护人员在现场一目了然地加以识别。
（4）GB50311-2007中规定管理间的使用面积不应小于5M。
（5）管理间安装落地式机柜时，机柜前面的净空不应小于800MM，后面的净空不应小于600MM，方便施工和维修。
安装壁挂式机柜时，一般在楼道安装高度不小于1.8M。
（6）管理间内温度应为10-30℃，相对湿度宜为20%-80%。
（7）110A配线架有 100 对和 300 对两种规格；110P配线架有 300 和 900 两种规格。
（8）光纤管理器件根据光缆布线场合要求分为两类，即光纤配线架和光纤接线箱。
光纤配线架适合于规模较小的光纤互连场合，而光纤接线箱适合于光线互连较密集场合。
（9）光纤配线架又分为机架式和壁挂式两种。
（10）常见的光纤接头有两类：ST型和SC型。
2. 选择题（1）管理间为连接其他子系统提供手段，它是连接垂直子系统和水平子系统的设备，其主要设备是（ ABC ）A 配线架B 交换机和机柜C 电源D 跳线（2）在综合布线系统中，管理间子系统包括（ ABCD ）A 楼层配线间B 二级交接间C 建筑物设备间的线缆、配线架D 相关接插跳线（3）在管理间子系统的设计中，一般要遵循以下哪些原则（ ABCDE ）A 配线架数量确定原则B 标识管理原则C理线原则 D配置不间断电源原则 E 防雷电措施（4）综合布线中常使用的三种标记是（ ACD ）A 电缆标记B 设备标记C 场标记D 插入标记（5）管理间应采用外开A级防火门，门宽大于（ A）m。
A 丙；0.7B 乙；0.7C 丙；0.8D 乙；0.8（6）配线架主要（ AB ）这两类A 110系列配线架B RJ45模块化配线架C 五对连接块D 通信跳线架（7）110A配线架由以下哪些配件组成（ ABCDE ）A 100或300对线的接线块；B 3对、4对或5对线的110C连接块C 底板； D理线环； E标签条（8）光纤耦合器的类型有：（ ABD ）A STB SC C DCD FC（9）尺寸为600mm(宽)x 900mm(深)x 2000mm(高)的机柜，共有（C ）U的安装空间。
管理间子系统设计
管理间子系统设计
管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、HUB、交换机和机柜、电源等设备。
设计步骤
1.确定管理间的位置
管理间设置在二层的210制图室
2.根据楼层的信息点总数，估算每个信息点的缆线长度，特别注意最远信息点的缆线长度
3.确定电源插座、电力电缆、电器管理、电缆、光缆、配线设备、端接点、安装通道的情况
语音系统采用110AB型双绞线跳线架管理系统铜缆干线及语音点水平线采用110A3过线槽整理跳线。
用CCW-F型简易跳线跳结语音、数据系统端子，采用带RJ45接口的超五类PM2150型双绞线跳线架管理计算机系统等超五类信息点；二层作为管理间设600A1标准19英寸光纤跳线架，用于主干光缆的机柜内的端接。
4. 系统层管理间设备配置统计
设备间内铜缆系统干线及语音水平线都采用110AB2-300FT型配线架管理，并留有端接空间。
干线光缆采用600A1型19英寸标准光纤配线架管理，可端接于主机柜内，通过光纤跳线可灵活的实现光缆配置的改变。
5. 设备间温度18度到27度，湿度30%到55%，无尘，通风良好，架空高度应有30，做好接地系统
6. 设备的型号及数量
a) 19U落地式机柜,
b) 24 IBDN口模块化数据配线架5个
c) IBDN理线架
d) 24口交换机
e) 光纤耦合器
7.管理间的们采用外开丙级防火门。
