避雷带的安装方案

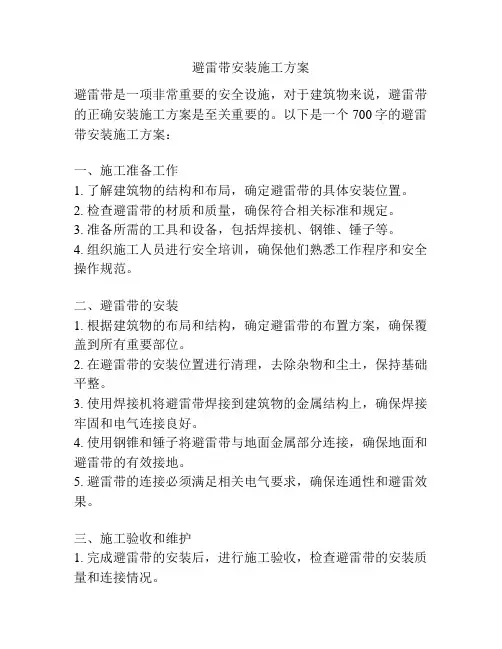

避雷带安装施工方案避雷带是一项非常重要的安全设施，对于建筑物来说，避雷带的正确安装施工方案是至关重要的。

以下是一个700字的避雷带安装施工方案：一、施工准备工作1. 了解建筑物的结构和布局，确定避雷带的具体安装位置。

2. 检查避雷带的材质和质量，确保符合相关标准和规定。

3. 准备所需的工具和设备，包括焊接机、钢锥、锤子等。

4. 组织施工人员进行安全培训，确保他们熟悉工作程序和安全操作规范。

二、避雷带的安装1. 根据建筑物的布局和结构，确定避雷带的布置方案，确保覆盖到所有重要部位。

2. 在避雷带的安装位置进行清理，去除杂物和尘土，保持基础平整。

3. 使用焊接机将避雷带焊接到建筑物的金属结构上，确保焊接牢固和电气连接良好。

4. 使用钢锥和锤子将避雷带与地面金属部分连接，确保地面和避雷带的有效接地。

5. 避雷带的连接必须满足相关电气要求，确保连通性和避雷效果。

三、施工验收和维护1. 完成避雷带的安装后，进行施工验收，检查避雷带的安装质量和连接情况。

2. 进行避雷带的阻抗测试，确保避雷带的接地性能符合要求。

3. 做好避雷带的标识和警示标志，提醒人们避雷带的位置和作用。

4. 维护避雷带的常规保养工作，定期检查其连接状态和接地性能，如有异常及时修复。

5. 在避雷带附近设置地线检测仪等监测设备，及时发现并修复避雷带的故障。

四、安全注意事项1. 施工过程中必须戴好个人防护装备，确保施工人员的安全。

2. 施工现场必须设置安全标识，禁止非施工人员靠近施工区域。

3. 施工人员必须熟悉避雷带的安装要求和操作规程，避免操作失误和安全事故。

4. 在施工过程中，需要确保建筑物的电力系统和其他设备处于正常关闭和断电状态，避免电击风险。

以上是一个700字的避雷带安装施工方案，希望对您有所帮助。

避雷带安装作业指导书一.施工准备：1.施工机具：电焊机、电锤、木锤、切割机。

2.测量工具：钢卷尺、水平尺、。

二.工艺流程镀锌圆钢调直引下线调整女儿墙放线支持件安装避雷带焊接防雷接地系统测试防腐及标识三.作业措施1.镀锌圆钢调直及“乙”字弯接头旳加工、焊接圆钢应平直，不应有高下起伏和弯曲现象，如弯曲不大，可用木锤敲打调直，注意不要破坏镀锌层；圆钢旳一段用自制“F”型钢筋板子折成乙字弯，便于搭接焊，如图一。

图一2.支持件安装女儿墙支持件间距应综合考虑引上线旳位置，做到周围间距统一均匀，水平直线间距0.5~1.5m，垂直部分间距1.5~3m，转弯部分 0.3~0.5m,详细间距根据直线段长度均分来定；避雷带距女儿墙装饰面 150mm，同步距女儿墙外边缘不不小于 150 mm；安装前先确定每边两个端点，用墨斗弹 直线，按确定旳间距等分标识每个支撑点间距，支持点宜统一居磁板缝或居中，观感效果更好。

每个支持点用电锤钻入同一深度旳孔，沿线埋注支架，在埋注前应把洞内用水浇湿，支承件埋设深度应不不不小于 50mm，用配合比为 1:2 旳水泥砂浆埋注，每个支持件上可套上不锈钢装饰圈等装饰，增强装饰效果，如图二、三。

图二图三3.避雷带安装A.避雷带和引下线焊接时及避雷带搭接焊时，应保持顶面平齐，圆钢搭接长度应为其直径旳 6 倍，双面施焊，圆钢与扁钢连接时，其搭接焊长度为圆钢直径旳 6 倍，不能 现夹渣、咬肉、裂纹及药皮处理不洁净等现象，施焊处刷防锈漆两道，银粉漆一道。

B.与支持件点焊固定，施焊时，瓷砖表面要用湿毡覆盖，防止污染瓷砖表面。

C.避雷带拐弯处应弯成圆弧活弯，弯曲半径不得不不小于圆钢直径旳 10 倍；避雷带过伸缩缝、沉降缝处时，应设置赔偿装置，赔偿装置可用避雷带自身弯成下弧型状，如图四所示。

图四D.屋面避雷带应形成空间立体旳闭合网状构造，设备间等小屋面旳避雷带均应与大屋面避雷带直接可靠连接。

4．防雷接地系统测试A.接地装置施工完毕测试合格；避雷带安装完毕，整个防雷接地系统连成回路，才能系统测试。

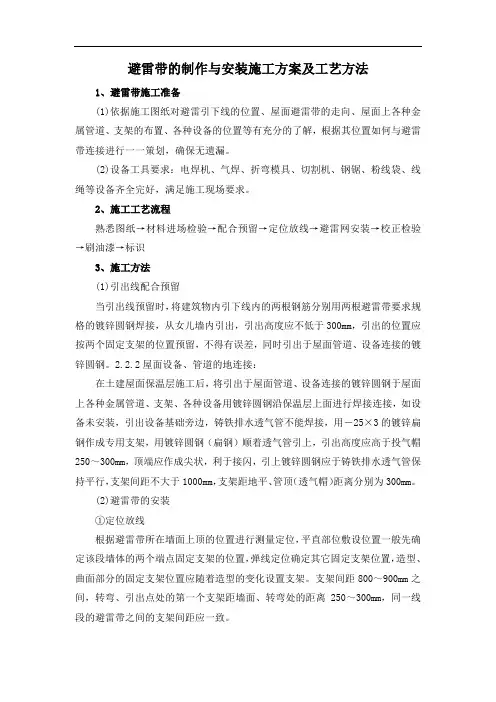

避雷带的制作与安装施工方案及工艺方法1、避雷带施工准备(1)依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解，根据其位置如何与避雷带连接进行一一策划，确保无遗漏。

(2)设备工具要求：电焊机、气焊、折弯模具、切割机、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场要求。

2、施工工艺流程熟悉图纸→材料进场检验→配合预留→定位放线→避雷网安装→校正检验→刷油漆→标识3、施工方法(1)引出线配合预留当引出线预留时，将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。

2.2.2屋面设备、管道的地连接：在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架间距不大于1000mm，支架距地平、管顶（透气帽）距离分别为300mm。

(2)避雷带的安装①定位放线根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。

支架间距800～900mm之间，转弯、引出点处的第一个支架距墙面、转弯处的距离250～300mm，同一线段的避雷带之间的支架间距应一致。

②固定支架的安装用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。

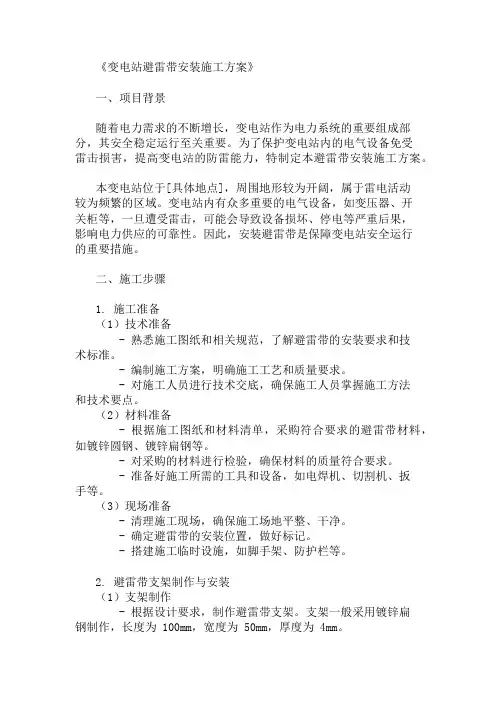

《变电站避雷带安装施工方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。

为了保护变电站内的电气设备免受雷击损害，提高变电站的防雷能力，特制定本避雷带安装施工方案。

本变电站位于[具体地点]，周围地形较为开阔，属于雷电活动较为频繁的区域。

变电站内有众多重要的电气设备，如变压器、开关柜等，一旦遭受雷击，可能会导致设备损坏、停电等严重后果，影响电力供应的可靠性。

因此，安装避雷带是保障变电站安全运行的重要措施。

二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关规范，了解避雷带的安装要求和技术标准。

- 编制施工方案，明确施工工艺和质量要求。

- 对施工人员进行技术交底，确保施工人员掌握施工方法和技术要点。

（2）材料准备- 根据施工图纸和材料清单，采购符合要求的避雷带材料，如镀锌圆钢、镀锌扁钢等。

- 对采购的材料进行检验，确保材料的质量符合要求。

- 准备好施工所需的工具和设备，如电焊机、切割机、扳手等。

（3）现场准备- 清理施工现场，确保施工场地平整、干净。

- 确定避雷带的安装位置，做好标记。

- 搭建施工临时设施，如脚手架、防护栏等。

2. 避雷带支架制作与安装（1）支架制作- 根据设计要求，制作避雷带支架。

支架一般采用镀锌扁钢制作，长度为 100mm，宽度为 50mm，厚度为 4mm。

- 在支架上钻孔，孔径为 8mm，孔距为 500mm。

（2）支架安装- 将制作好的支架按照设计要求安装在建筑物的女儿墙上或屋顶上。

支架的安装间距为 1m，偏差不得超过±10mm。

- 采用膨胀螺栓将支架固定在建筑物上，膨胀螺栓的规格为M8×80mm。

3. 避雷带敷设（1）避雷带材料选择- 避雷带一般采用镀锌圆钢制作，直径为 10mm。

- 避雷带的连接应采用焊接，焊接长度不得小于圆钢直径的 6 倍。

（2）避雷带敷设- 将避雷带沿支架敷设，避雷带应平直、牢固，不得有弯曲、扭曲等现象。

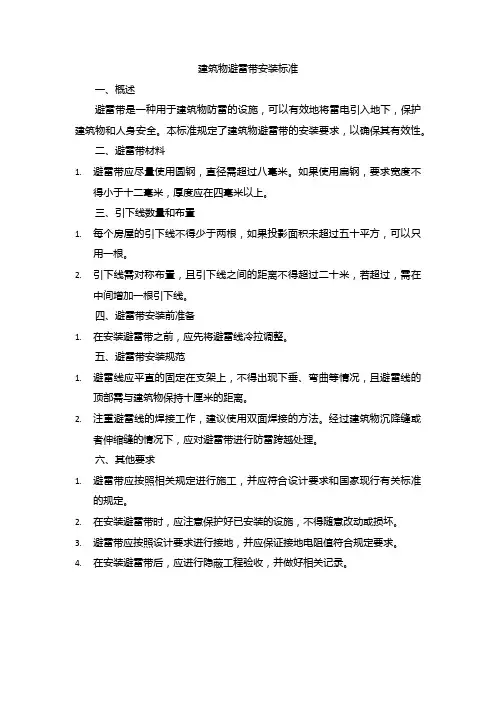

建筑物避雷带安装标准
一、概述
避雷带是一种用于建筑物防雷的设施，可以有效地将雷电引入地下，保护建筑物和人身安全。

本标准规定了建筑物避雷带的安装要求，以确保其有效性。

二、避雷带材料
1.避雷带应尽量使用圆钢，直径需超过八毫米。

如果使用扁钢，要求宽度不
得小于十二毫米，厚度应在四毫米以上。

三、引下线数量和布置
1.每个房屋的引下线不得少于两根，如果投影面积未超过五十平方，可以只
用一根。

2.引下线需对称布置，且引下线之间的距离不得超过二十米，若超过，需在
中间增加一根引下线。

四、避雷带安装前准备
1.在安装避雷带之前，应先将避雷线冷拉调整。

五、避雷带安装规范
1.避雷线应平直的固定在支架上，不得出现下垂、弯曲等情况，且避雷线的
顶部需与建筑物保持十厘米的距离。

2.注重避雷线的焊接工作，建议使用双面焊接的方法。

经过建筑物沉降缝或
者伸缩缝的情况下，应对避雷带进行防雷跨越处理。

六、其他要求
1.避雷带应按照相关规定进行施工，并应符合设计要求和国家现行有关标准
的规定。

2.在安装避雷带时，应注意保护好已安装的设施，不得随意改动或损坏。

3.避雷带应按照设计要求进行接地，并应保证接地电阻值符合规定要求。

4.在安装避雷带后，应进行隐蔽工程验收，并做好相关记录。

引言概述：正文内容：一、确定安装位置1.确定建筑物的角落和高处为避雷带的主要安装位置，因为这些地方最容易受到雷击。

2.确定避雷带的终点，通常选择地面上的接地装置，以将雷电引入地下。

二、准备施工材料和工具1.准备合格的避雷带材料，例如铝镁合金或铜制材料，这些材料具有良好的导电性能。

2.准备必要的工具，如钢尺、电动螺丝刀和焊接设备，以便在施工过程中使用。

三、施工步骤1.清理安装位置，确保没有杂物和障碍物，以便顺利安装避雷带。

2.使用钢尺测量避雷带的长度和宽度，并根据需要剪裁。

3.将避雷带固定在建筑物的角落和高处，使用螺丝将其安装在建筑物的外墙上。

4.确保避雷带与建筑物的接触面积充足，并使用专业工具进行焊接，以确保导电性能。

5.将避雷带的末端连接到接地装置，确保稳固连接，并测试连接是否良好。

四、维护和检查1.定期检查避雷带的安装位置是否完好，是否存在断裂或脱落的情况。

2.定期检查避雷带的接地装置，确保良好的接地效果。

3.如有必要，清理避雷带和接地装置上的灰尘和污垢，以保持导电性能。

4.确保避雷带的连接处焊接牢固，如有松动应及时进行修复。

五、避雷带的维修和更换1.如发现避雷带安装位置有损坏或松动的情况，应立即进行维修或更换。

2.如避雷带使用时间较长，存在严重损坏或腐蚀的情况，则需要进行更换，以确保其正常工作。

总结：避雷带的安装施工方案至关重要，它直接关系到建筑物和人们的安全。

在安装过程中，我们需要确定安装位置，准备施工材料和工具，按照规定的步骤进行施工，并定期维护和检查。

避雷带的维修和更换也是必要的，以确保其长期有效地工作。

通过正确的安装和维护，避雷带能够为建筑物提供全面的保护，降低雷击风险。

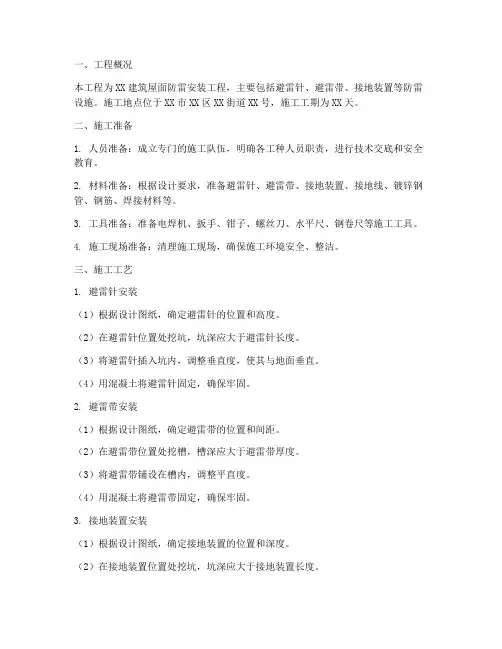

一、工程概况本工程为XX建筑屋面防雷安装工程，主要包括避雷针、避雷带、接地装置等防雷设施。

施工地点位于XX市XX区XX街道XX号，施工工期为XX天。

二、施工准备1. 人员准备：成立专门的施工队伍，明确各工种人员职责，进行技术交底和安全教育。

2. 材料准备：根据设计要求，准备避雷针、避雷带、接地装置、接地线、镀锌钢管、钢筋、焊接材料等。

3. 工具准备：准备电焊机、扳手、钳子、螺丝刀、水平尺、钢卷尺等施工工具。

4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

三、施工工艺1. 避雷针安装（1）根据设计图纸，确定避雷针的位置和高度。

（2）在避雷针位置处挖坑，坑深应大于避雷针长度。

（3）将避雷针插入坑内，调整垂直度，使其与地面垂直。

（4）用混凝土将避雷针固定，确保牢固。

2. 避雷带安装（1）根据设计图纸，确定避雷带的位置和间距。

（2）在避雷带位置处挖槽，槽深应大于避雷带厚度。

（3）将避雷带铺设在槽内，调整平直度。

（4）用混凝土将避雷带固定，确保牢固。

3. 接地装置安装（1）根据设计图纸，确定接地装置的位置和深度。

（2）在接地装置位置处挖坑，坑深应大于接地装置长度。

（3）将接地装置插入坑内，调整垂直度，使其与地面垂直。

（4）用混凝土将接地装置固定，确保牢固。

4. 接地线连接（1）将接地线分别连接到避雷针、避雷带、接地装置上。

（2）确保接地线连接牢固，无松动现象。

（3）对接地线进行防腐处理。

四、施工质量要求1. 避雷针、避雷带、接地装置安装位置准确，垂直度、平直度符合设计要求。

2. 接地线连接牢固，无松动现象，防腐处理到位。

3. 施工过程中，严格按照设计图纸和施工规范进行，确保施工质量。

4. 施工完成后，进行防雷接地测试，确保符合设计要求。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，确保施工安全。

3. 施工过程中，注意防止触电、高空坠落等安全事故。

4. 施工结束后，清理施工现场，确保无安全隐患。

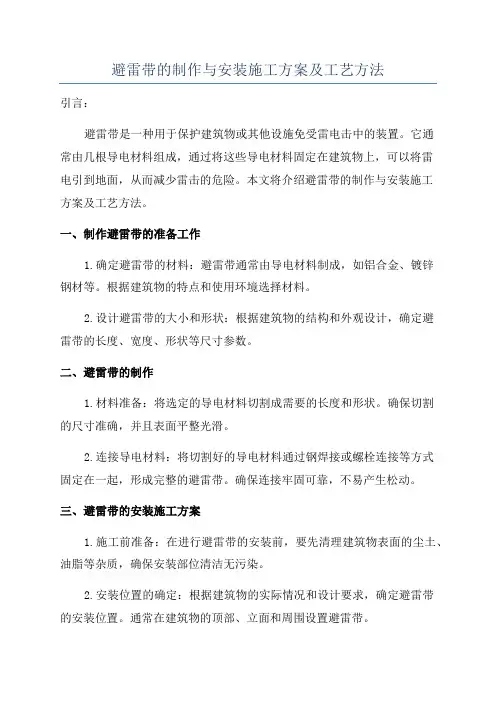

避雷带的制作与安装施工方案及工艺方法引言：避雷带是一种用于保护建筑物或其他设施免受雷电击中的装置。

它通常由几根导电材料组成，通过将这些导电材料固定在建筑物上，可以将雷电引到地面，从而减少雷击的危险。

本文将介绍避雷带的制作与安装施工方案及工艺方法。

一、制作避雷带的准备工作1.确定避雷带的材料：避雷带通常由导电材料制成，如铝合金、镀锌钢材等。

根据建筑物的特点和使用环境选择材料。

2.设计避雷带的大小和形状：根据建筑物的结构和外观设计，确定避雷带的长度、宽度、形状等尺寸参数。

二、避雷带的制作1.材料准备：将选定的导电材料切割成需要的长度和形状。

确保切割的尺寸准确，并且表面平整光滑。

2.连接导电材料：将切割好的导电材料通过钢焊接或螺栓连接等方式固定在一起，形成完整的避雷带。

确保连接牢固可靠，不易产生松动。

三、避雷带的安装施工方案1.施工前准备：在进行避雷带的安装前，要先清理建筑物表面的尘土、油脂等杂质，确保安装部位清洁无污染。

2.安装位置的确定：根据建筑物的实际情况和设计要求，确定避雷带的安装位置。

通常在建筑物的顶部、立面和周围设置避雷带。

3.避雷带的固定：将避雷带固定在建筑物上，可采用钉子、螺栓、焊接等方式。

确保固定牢固，不易被外力破坏。

四、避雷带的安装工艺方法1.避雷带的连接：要确保避雷带与建筑物接触良好，可以采用焊接或螺栓连接等方式。

焊接时要注意避免过热或烧焦导致连接不牢固，螺栓连接时要选择合适的大小和材质。

2.避雷带与大地的连接：避雷带最终需要与大地连接，通常通过垂直接地极或埋地接地极实现。

避雷带与接地极之间的连接要牢固可靠，可以使用导线或焊接进行连接。

3.避雷带的维护：安装完成后，要定期检查和维护避雷带，确保其正常工作。

检查时要注意避雷带是否有破损、断裂或脱落等情况。

结论：避雷带的制作与安装施工方案及工艺方法需要经过前期的准备工作，包括确定材料和尺寸，然后进行制作和安装。

在安装过程中要注意选择合适的固定方式和连接方式，确保避雷带与建筑物和大地之间的连接牢固可靠。

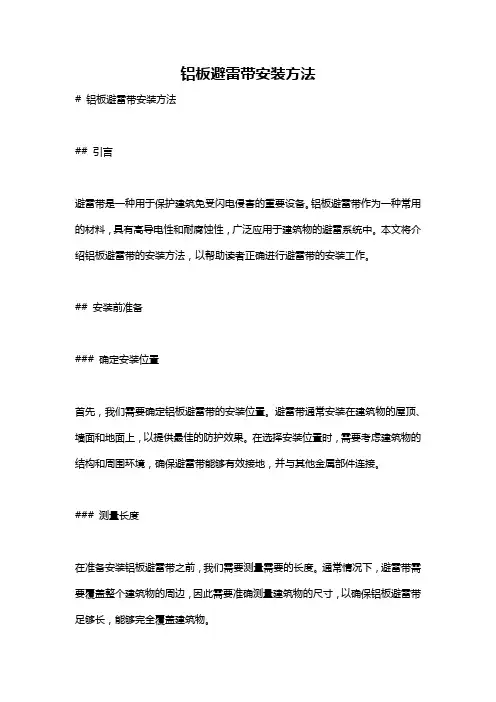

铝板避雷带安装方法# 铝板避雷带安装方法## 引言避雷带是一种用于保护建筑免受闪电侵害的重要设备。

铝板避雷带作为一种常用的材料，具有高导电性和耐腐蚀性，广泛应用于建筑物的避雷系统中。

本文将介绍铝板避雷带的安装方法，以帮助读者正确进行避雷带的安装工作。

## 安装前准备### 确定安装位置首先，我们需要确定铝板避雷带的安装位置。

避雷带通常安装在建筑物的屋顶、墙面和地面上，以提供最佳的防护效果。

在选择安装位置时，需要考虑建筑物的结构和周围环境，确保避雷带能够有效接地，并与其他金属部件连接。

### 测量长度在准备安装铝板避雷带之前，我们需要测量需要的长度。

通常情况下，避雷带需要覆盖整个建筑物的周边，因此需要准确测量建筑物的尺寸，以确保铝板避雷带足够长，能够完全覆盖建筑物。

## 安装步骤### 准备材料和工具在安装铝板避雷带之前，我们需要准备以下材料和工具：- 铝板避雷带- 地线- 螺丝钉- 螺栓- 螺母- 钢丝刷- 电动钻### 清洁表面首先，我们需要用钢丝刷清洁安装位置的表面。

确保表面干净，并去除铜屑和其他杂物。

这样可以增加避雷带与建筑物的贴合度，并确保良好的接触导电性。

### 铝板避雷带安装1. 将铝板避雷带放置在安装位置上，确保其平整且紧贴建筑物表面。

如果避雷带较长，可以将其根据需要剪裁成合适的长度，但注意不要剪断导电连接。

2. 使用电动钻在安装位置钻孔，以便安装螺丝钉和螺栓。

3. 将铝板避雷带通过钻好的孔洞固定在建筑物上。

如果建筑物是混凝土结构，可以使用螺栓固定。

如果是其他材料，可以使用螺丝钉固定。

4. 确保铝板避雷带与建筑物的贴合性，并紧密接触表面。

使用螺丝钉或螺栓调整避雷带的位置，确保其平整安装。

### 连接导线1. 接下来，我们需要将铝板避雷带与地线连接。

选择一个合适的位置，将地线固定在铝板避雷带上，并确保良好的接触。

可以使用螺丝钉或螺栓连接地线和铝板避雷带。

2. 铝板避雷带的另一端需要连接到下导线。

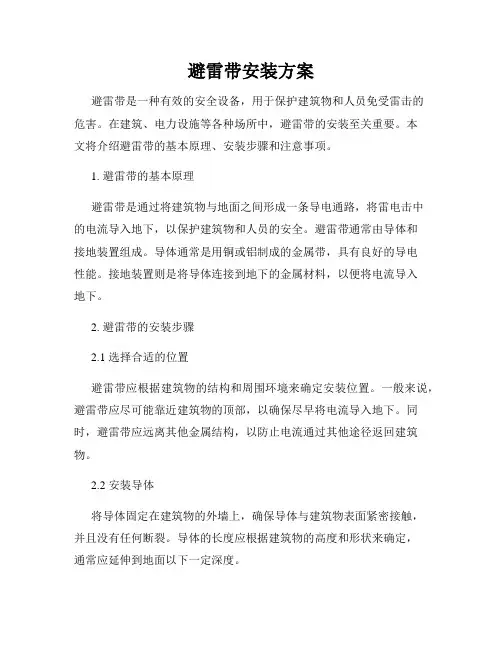

避雷带安装方案避雷带是一种有效的安全设备，用于保护建筑物和人员免受雷击的危害。

在建筑、电力设施等各种场所中，避雷带的安装至关重要。

本文将介绍避雷带的基本原理、安装步骤和注意事项。

1. 避雷带的基本原理避雷带是通过将建筑物与地面之间形成一条导电通路，将雷电击中的电流导入地下，以保护建筑物和人员的安全。

避雷带通常由导体和接地装置组成。

导体通常是用铜或铝制成的金属带，具有良好的导电性能。

接地装置则是将导体连接到地下的金属材料，以便将电流导入地下。

2. 避雷带的安装步骤2.1 选择合适的位置避雷带应根据建筑物的结构和周围环境来确定安装位置。

一般来说，避雷带应尽可能靠近建筑物的顶部，以确保尽早将电流导入地下。

同时，避雷带应远离其他金属结构，以防止电流通过其他途径返回建筑物。

2.2 安装导体将导体固定在建筑物的外墙上，确保导体与建筑物表面紧密接触，并且没有任何断裂。

导体的长度应根据建筑物的高度和形状来确定，通常应延伸到地面以下一定深度。

2.3 安装接地装置将接地装置埋入地下，接地装置通常由金属材料制成，如铜棒或铜板。

接地装置的数量和深度应根据建筑物的大小和形状来确定。

需要注意的是，接地装置应与导体连接良好，以确保电流能够有效地导入地下。

3. 避雷带安装的注意事项3.1 专业操作避雷带的安装应由具有相关经验和资质的专业人员进行。

他们应熟悉避雷带的安装规范和要求，并严格按照相关标准进行操作。

3.2 定期检查和维护安装完避雷带后，应定期进行检查和维护，确保避雷带处于良好的工作状态。

检查内容包括导体是否有断裂或腐蚀，接地装置是否松动或受损等。

如果发现任何问题，应及时修理或更换避雷带。

3.3 不要随意改变安装方案避雷带的安装方案应根据具体情况进行设计，不应随意改变。

任何未经专业人员批准的改动都可能影响避雷带的效果，甚至带来安全隐患。

总结：避雷带的安装是保护建筑物和人员安全的重要措施。

正确的安装方式和注意事项的遵守对于避雷带的性能起到至关重要的作用。

屋面避雷带安装样板工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!屋面避雷带安装是建筑防雷工程中的重要组成部分，它能够有效地保护建筑物免受雷电侵害。

屋面避雷带安装步骤（雷区不要碰！）避雷网(带)是按规定沿屋角、屋脊、屋檐和檐角等易雷击的部位敷设。

并应在整个屋面组成不大于20m×20m或24m×16m的网格。

平屋面的建筑物，当其宽度不大于20m时，可仅沿周连敷设一圈避雷带。

那么具体如何安装避雷带步骤有哪些？设在混凝土中作为防雷装置的钢筋或圆钢，当仅一根时，其直径不应小于10mm。

被利用作为防雷装置的混凝土构件内有箍筋连接的钢筋，其截面积总和不应小于一根直径为10mm钢筋的截面积。

避雷带安装步骤：(1)根据设计图纸要求，明敷设的避雷带(网)均采用Φ10镀锌圆钢。

(2)避雷带(网)应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，避雷带安装完毕后应顺直，转弯处煨成弧度，不应有棱角。

镀锌圆钢沿避雷卡子明敷，避雷卡子每隔1米设置一个，转弯处0.5米设置一个。

(3)避雷带弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍。

(4) 专设引下线不应少于2根，并应沿建筑物四周和内庭院四周均匀对称布置，其间距沿周长计算不宜大于18 m。

当建筑物的跨度较大，无法在跨距中间设引下线，应在跨距两端设引下线并减小其他引下线的间距，专设引下线的平均间距不应大于18 m。

(5)焊接要求： a.镀锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径不同时，搭接长度以直径大的为准)。

b.镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

c. 避雷线同引下线焊接处的药皮应敲掉，进行局部调直后刷防锈漆或银粉。

d. 建筑物屋顶上突出物，这些部位的金属导体都必须与避雷带焊接成一体。

支架安装与固定(1)防雷装置的各种支架顶部一般应距建筑物表面100mm以上;混凝土支座高度为110mm。

(2)各间距应均匀、固定可靠，允许偏差30mm。

转角处两边的支架距转角中心不大于500mm。

(3)支架应平直。

水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000;但全长偏差不得大于l0mm。

避雷带安装施工方案引言避雷带是一种用于防止雷击伤害的安全装置，在建筑物、电力设施等高大建筑物上安装避雷带能有效地保护人员和设备的安全。

本文将介绍避雷带的安装施工方案，包括施工前的准备工作、避雷带材料的选择和安装步骤等。

施工前的准备工作在进行避雷带的安装施工之前，应进行必要的准备工作，包括以下几个方面：1. 安全评估在施工前，需要对施工区域进行安全评估，了解建筑物周围的环境情况，包括周围是否有高压电缆、天线等对避雷带安装可能会产生影响的因素。

2. 施工方案设计根据建筑物的具体情况，设计避雷带的安装方案，包括避雷带的布置位置、接地方式等。

3. 材料和设备准备准备好所需的避雷带材料和安装所需的设备工具，包括避雷带、接地线、接地夹、螺丝等。

避雷带材料的选择选择适合的避雷带材料对于避雷带的安装效果至关重要。

以下是常见的避雷带材料：1.铝合金避雷带：采用铝合金材料制成，具有良好的导电性和抗腐蚀性能。

2.镀锌钢避雷带：采用镀锌钢材料制成，表面覆盖一层锌层，具有防腐性能。

根据实际情况，选择适合的材料，并确保其符合相关的标准和规定。

避雷带安装步骤步骤一：确定避雷带的布置位置根据设计方案，在建筑物上确定避雷带的布置位置，通常是在墙面、屋顶和突出部位等容易受雷击的区域进行安装。

步骤二：准备施工工具和材料准备好所需的工具和材料，如扳手、电钻、螺丝等，并进行必要的检查，确保工具和材料的完好性。

步骤三：安装避雷带1.清洁安装区域：清除安装区域的杂物和污物，确保安装区域的表面干燥洁净。

2.固定接地线：安装接地线，接地线应与避雷带有良好的接触，并使用适当的接地夹固定接地线。

3.安装避雷带：根据布置位置，使用螺丝或其他固定材料将避雷带固定在建筑物上，确保避雷带与建筑物有良好的接触。

步骤四：接地处理根据设计方案的要求，进行避雷带的接地处理。

接地处理应该与当地的接地要求和规范相符，并确保接地电阻符合相关标准。

步骤五：检查和测试施工完成后，进行避雷带的检查和测试，确保避雷带的安装质量和可靠性。

屋面避雷带施工方案1. 引言屋面避雷带作为一种常见的建筑电气设备，主要用于保护建筑物免受雷击的损害。

其施工方案的合理性和有效性对于保障建筑物及其使用者的安全至关重要。

本文将介绍一种屋面避雷带的施工方案，并对其主要的施工步骤、注意事项等进行详细的说明。

2. 施工方案2.1 材料准备•屋面避雷带：根据建筑物的具体情况选择合适的屋面避雷带材料，常见的有铝合金避雷带、铜避雷带等。

•接地系统材料：包括接地电极、接地连接线等。

•施工工具：如梯子、电钻、螺丝刀、电焊机等。

2.2 施工步骤1.安全措施：在施工前，必须确保施工人员具备相关的安全知识，并做好个人安全防护，如佩戴安全帽、防滑鞋等。

2.清洁屋面：清除屋面上的尘土、杂物等，保持施工区域的整洁。

3.定位安装点：根据建筑物的结构和电气设计要求，在屋面上确定避雷带的安装点，并用标尺或者粉笔进行标记。

4.避雷带安装：根据安装点的位置，在屋顶上钻孔，并使用螺丝刀将避雷带固定在屋面上。

避雷带安装过程中要保证避雷带的水平和整齐，避免出现松动、变形等情况。

5.接地系统安装：根据建筑物的需要，选择合适的接地系统，如接地电极，将其安装在合适的位置，并与避雷带通过接地连接线进行连接。

6.避雷带连接：将避雷带与接地系统进行连接，保证连接牢固，电气导通畅。

2.3 注意事项在屋面避雷带的施工过程中，需要特别注意以下几个问题：•安全第一：施工人员必须遵守相关的安全规定和操作规程，确保施工过程的安全性。

•施工质量：避雷带的施工质量直接影响到其使用效果，应尽量做到安装牢固、整洁美观。

•设计要求：遵循建筑电气设计要求，确保避雷带的合理安装位置和接地系统的合适选择。

•工具使用：正确使用工具，避免因工具使用不当引起的意外伤害。

•施工时间选择：避免在恶劣天气（如大风、暴雨等）进行施工，影响施工效果和安全。

3. 总结屋面避雷带的施工方案是保障建筑物及其使用者安全的关键一步。

本文介绍了屋面避雷带的施工步骤，包括材料准备、施工过程中的注意事项等。

避雷带安装施工方案1. 引言避雷带是一种重要的安全设备，用于保护建筑物和设备免受雷击的损害。

正确安装避雷带是确保建筑物和人员安全的重要步骤。

本文档旨在介绍避雷带的安装施工方案，包括材料准备、施工流程和注意事项。

2. 材料准备在进行避雷带的安装前，需要准备以下材料和工具：•避雷带：选择符合国家相关标准的避雷带材料，常见的有铝制避雷带和铜制避雷带。

•避雷带接地装置：包括接地线和接地装置，确保避雷带能良好接地。

•施工工具：包括锤子、电钻、螺丝刀、尺子等基本工具。

3. 施工流程避雷带的安装主要包括以下步骤：步骤1：勘测与设计在施工前，进行建筑物的勘测与设计工作。

确定避雷带的布置位置和连接方式，考虑到建筑物的结构特点和地形条件。

步骤2：安装接地装置首先安装避雷带的接地装置。

接地装置应安装在建筑物附近的地下深度较大的位置，确保能获得良好的接地效果。

根据设计要求，使用电钻和螺丝刀等工具固定接地装置，并将接地线连接至接地装置。

步骤3：安装避雷带按照设计方案，将避雷带安装在建筑物或设备的非导电部分上。

避雷带应沿着建筑物的轮廓线或要保护的设备的周边布置。

使用电钻、螺丝刀等工具将避雷带固定在建筑物上，并保持与建筑物保持良好的接触。

步骤4：连接避雷带和接地装置避雷带应与接地装置进行可靠的连接，确保避雷电流能够及时排放到地下。

根据设计要求，使用导线将避雷带与接地装置连接，并采取适当的接线方式，如螺钉、紧固夹等。

步骤5：检查和测试安装完成后，进行避雷带的检查和测试工作。

使用测试仪器检测避雷带与接地装置之间的接触电阻，确保接触良好。

同时，进行避雷带的外观检查，确保避雷带没有损坏或松动。

4. 注意事项在进行避雷带的安装过程中，需要注意以下事项：•安全第一：施工人员应戴好安全帽、手套和防护服等个人防护装备，做好施工现场的安全管理工作。

•遵循设计：严格按照设计方案进行施工，确保避雷带的布置位置和连接方式符合要求。

•质量控制：使用符合标准的避雷带和接地装置，保证施工质量。

建筑物避雷带安装标准
建筑物避雷带的安装标准可以参考以下要求：
1. 材料选择：避雷带应采用导电性能良好的材料，如镀锌钢板、铝合金材料等。

2. 安装位置：避雷带应安装在建筑物最高点、接近物体侧面、屋顶和建筑物周围等易受闪电打击的位置，以确保有效地引导雷电电流。

3. 安装方式：避雷带应采用可靠的固定方式，如焊接、螺栓连接等，以确保其在风雨等恶劣环境下不易脱落。

4. 引下线安装：避雷带应连接到地下，通常通过埋设的金属引下线和接地装置接入地下，以确保电流顺利引入地下。

5. 地下接地装置：避雷带的引下线接入地下应符合相关的接地设施要求，确保引导电流迅速分散到地下。

6. 接地电阻：避雷带的地下接地电阻应符合相关规定要求，一般要求接地电阻不超过规定的限值。

7. 安全标志：在建筑物上安装避雷带时，应设置相应的安全标志，以提醒人们注意避雷带的存在并遵守相关安全规定。

8. 定期检测：建筑物避雷带的安装完毕后，应定期进行检测，以确保其连接牢固且导电性能正常，及时进行维修和更换。

以上是一般常见的建筑物避雷带安装标准，具体还需根据当地的法律法规和国家标准进行细化和确定。

建筑物避雷带的安装应由专业合格的工程师进行设计和施工，确保其符合相关的安全和技术要求。
