CO2气体保护焊工艺参数

角接焊缝埋弧焊工艺参数一、焊接作业环境（1）焊接作业区风速：当手工电弧焊超过8m/s，应设立防风棚或采取其他防风措施。

（2）焊接作业区的相对湿度不得大于90%。

（3）当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施（4）焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于二倍钢板厚度且不小于100mm范围内的母材，加热到20℃以上后方可施焊，且在焊接过程中均不应低于这一温度。

T型接头应比对接接头的预热温度高25～50℃。

二、焊接工艺参数（1）电源极性：采用交流电源时，焊条与工件的极性随电源频率而变换，电源稳定性较差。

采用直流电源时，工件接正极称为正接，工件接负极称为反接。

一般酸性焊条本身稳弧性较好，可用交流电源施焊。

碱性药皮焊条稳弧性较差，必须用直流反接才可以获得稳定的焊接电弧，焊接时飞溅较少。

（2）弧长与焊接电压：焊接时焊条与工件距离变化立即引起焊接电压的改变。

弧长增大时，电压升高，使焊缝的宽度增大，熔深减小。

弧长减小时则得到相反的效果，一般低氢型碱性焊条要求短弧、低电压操作才能得到预期的焊缝性能。

（3）焊接电流：焊接电流对电弧的稳定性和焊缝熔深有极为密切的影响。

焊接电流的选择还应与焊条直径相配合。

一般按焊条直径的约40倍值选择焊接电流。

如直径3.2mm 的焊条可使用的电流范围为100～140A，直径4.0mm的焊条为120～190A，但立、仰焊位置时宜减少15%～20%。

（4）焊接速度：焊接速度过小，母材易过热变脆，同时还会造成焊缝余高过大，成形不好。

焊接速度过大会造成夹渣、气孔、裂纹等缺陷。

（5）运条方式：手工电弧焊的运条方式有直线形式和横向摆动式。

在焊接低合金高强度结构钢材，要求焊工采用多层多道的焊接方法，在立焊位置摆动幅度不允许超过焊条直径的3倍；在平、横、仰焊位置禁止摆动，焊道厚度不超过5mm，以获得良好的焊缝性能。

（6）焊接层次：无论是角接法还是对接，均要根据板厚和焊道的厚度、宽度安排焊接层次、道次以完成整个焊缝。

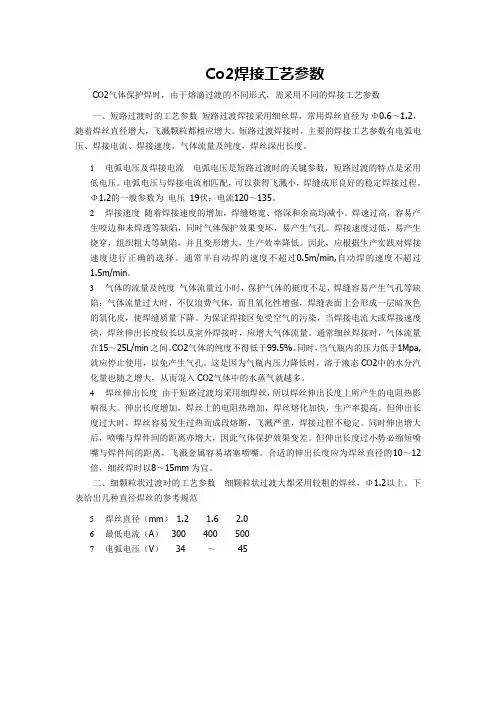

Co2焊接工艺参数CO2气体保护焊时，由于熔滴过渡的不同形式，需采用不同的焊接工艺参数一、短路过渡时的工艺参数短路过渡焊接采用细丝焊，常用焊丝直径为Φ0.6～1.2，随着焊丝直径增大，飞溅颗粒都相应增大。

短路过渡焊接时，主要的焊接工艺参数有电弧电压、焊接电流、焊接速度，气体流量及纯度，焊丝深出长度。

1电弧电压及焊接电流电弧电压是短路过渡时的关键参数，短路过渡的特点是采用低电压。

电弧电压与焊接电流相匹配，可以获得飞溅小，焊缝成形良好的稳定焊接过程。

Φ1.2的一般参数为电压19伏；电流120～135。

2焊接速度随着焊接速度的增加，焊缝熔宽、熔深和余高均减小。

焊速过高，容易产生咬边和未焊透等缺陷，同时气体保护效果变坏，易产生气孔。

焊接速度过低，易产生烧穿，组织粗大等缺陷，并且变形增大，生产效率降低。

因此，应根据生产实践对焊接速度进行正确的选择。

通常半自动焊的速度不超过0.5m/min,自动焊的速度不超过1.5m/min。

3气体的流量及纯度气体流量过小时，保护气体的挺度不足，焊缝容易产生气孔等缺陷；气体流量过大时，不仅浪费气体，而且氧化性增强，焊缝表面上会形成一层暗灰色的氧化皮，使焊缝质量下降。

为保证焊接区免受空气的污染，当焊接电流大或焊接速度快，焊丝伸出长度较长以及室外焊接时，应增大气体流量。

通常细丝焊接时，气体流量在15～25L/min之间。

CO2气体的纯度不得低于99.5%。

同时，当气瓶内的压力低于1Mpa,就应停止使用，以免产生气孔。

这是因为气瓶内压力降低时，溶于液态CO2中的水分汽化量也随之增大，从而混入CO2气体中的水蒸气就越多。

4焊丝伸出长度由于短路过渡均采用细焊丝，所以焊丝伸出长度上所产生的电阻热影响很大。

伸出长度增加，焊丝上的电阻热增加，焊丝熔化加快，生产率提高。

但伸出长度过大时，焊丝容易发生过热而成段熔断，飞溅严重，焊接过程不稳定。

同时伸出增大后，喷嘴与焊件间的距离亦增大，因此气体保护效果变差。

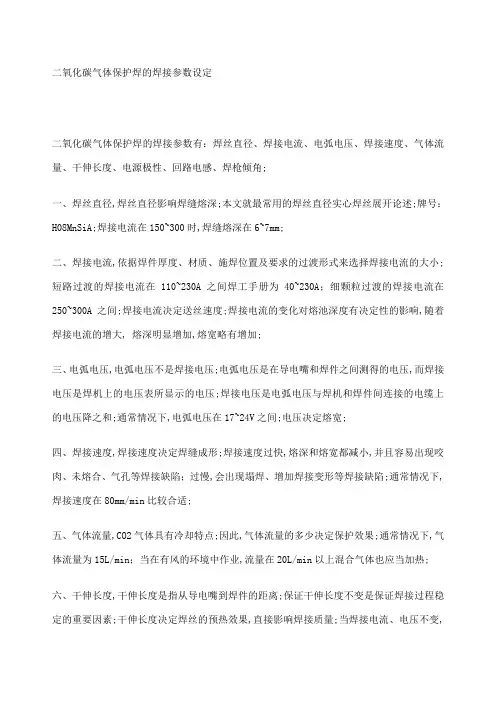

二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角;一、焊丝直径,焊丝直径影响焊缝熔深;本文就最常用的焊丝直径实心焊丝展开论述;牌号：H08MnSiA;焊接电流在150~300时,焊缝熔深在6~7mm;二、焊接电流,依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小;短路过渡的焊接电流在110~230A之间焊工手册为40~230A；细颗粒过渡的焊接电流在250~300A之间;焊接电流决定送丝速度;焊接电流的变化对熔池深度有决定性的影响,随着焊接电流的增大, 熔深明显增加,熔宽略有增加;三、电弧电压,电弧电压不是焊接电压;电弧电压是在导电嘴和焊件之间测得的电压,而焊接电压是焊机上的电压表所显示的电压;焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和;通常情况下,电弧电压在17~24V之间;电压决定熔宽;四、焊接速度,焊接速度决定焊缝成形;焊接速度过快,熔深和熔宽都减小,并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢,会出现塌焊、增加焊接变形等焊接缺陷;通常情况下,焊接速度在80mm/min比较合适;五、气体流量,CO2气体具有冷却特点;因此,气体流量的多少决定保护效果;通常情况下,气体流量为15L/min；当在有风的环境中作业,流量在20L/min以上混合气体也应当加热; 六、干伸长度,干伸长度是指从导电嘴到焊件的距离;保证干伸长度不变是保证焊接过程稳定的重要因素;干伸长度决定焊丝的预热效果,直接影响焊接质量;当焊接电流、电压不变,焊丝伸出过长,焊丝熔化快,电弧电压升高,使焊接电流变小,熔滴与熔池温度降低,会造成未焊透、未熔合等焊接缺陷；过短,熔滴与熔池温度过高,在全位置焊接时会引起铁水流失,出现咬肉、凹陷等焊接缺陷;根据焊接要求,干伸长度在8~20mm之间;另外,干伸长度过短,看不清焊接线,并且,由于导电嘴过热会夹住焊丝,甚至烧毁导电嘴;七、电源极性,通常采取直流反接反极性;焊件接阴极,焊丝接阳极,焊接过程稳定、飞溅小、熔深大;如果直流正接,在相同条件下,焊丝融化速度快约为反接的倍,熔深浅,堆高大,稀释率小,飞溅大;八、回路电感,回路电感决定电弧燃烧时间,进而影响母材的熔深;通过调节焊接电流的大小来获得合适的回路电感,应当尽可能的选择大电流;通常情况下,焊接电流150A,电弧电压19V；焊接电流280A,电弧电压22~24V比较合适,能够满足大多数焊接要求;九、焊枪倾角,当倾角大于25°时,飞溅明显增大,熔宽增加,熔深减小;所以焊枪倾角应当控制在10~25°之间;尽量采取从右向左的方向施焊,焊缝成形好;如果采用推进手法,焊枪倾角可以达到60度,并且可以得到非常平整、光滑的漂亮焊缝;焊接电流是控制送丝速度,电弧电压是控制焊丝融化速度,电流加大焊丝送进加快、电压增大焊丝熔化加快;焊接电流是根据焊接结构母材厚度及焊缝位置来确定,如平焊时焊接电流一般在160-320A、立焊、仰焊、横焊时一般在100-130A电弧电压是根据焊接电流而定公式如下：1实芯焊丝：当电流≥300A时×+20±2=电压当电流≤300A时×+16±2=电压2药芯焊丝：当电流≥200A时×+20±2=电压当电流≤200A时×+16±2=电压CO2气体保护焊机操作规程CO2气体保护焊机操作规程1、操作者必须持电焊操作证上岗;2、打开配电箱开关,电源开关置于“开”的位置,供气开关置于“检查”位置;3、打开气瓶盖,将流量调节旋钮慢慢向“OPEN”方向旋转,直到流量表上的指示数为需要值;供气开关置于“焊接”位置;4、焊丝在安装中,要确认送丝轮的安装是否与丝径吻合,调整加压螺母,视丝径大小加压;5、将收弧转换开关置于“有收弧”处,先后两次将焊枪开关按下、放开进行焊接;6、焊枪开关“ON”,焊接电弧的产生,焊枪开关“OFF”,切换为正常焊接条件的焊接电弧,焊枪开关再次“ON”,切换为收弧焊接条件的焊接电弧,焊枪开关再次“OFF”焊接电弧停止;7、焊接完毕后,应及时关闭焊电源,将CO2气源总阀关闭;8、收回焊把线,及时清理现场;9、定期清理机上的灰尘,用空压机或氧气吹机芯的积尘物,一般时间为一周一次;CO2气体保护焊焊接工艺钢结构二氧化碳气体保护焊工艺规程1 适用范围本标准适用于本公司生产的各种钢结构,标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求;注：产品有工艺标准按工艺标准执行;编制参考标准气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸术语母材：被焊的材料焊缝金属：熔化的填充金属和母材凝固后形成的部分金属;层间温度：多层焊时,停后续焊接之前,相邻焊道应保持的最低温度;船形焊：T形、十字形和角接接头处于水平位置进行的焊接.3 焊接准备按图纸要求进行工艺评定;材料准备3.2.1产品钢材和焊接材料应符合设计图样的要求;焊丝应储存在干燥、通风良好的地方,专人保管;焊丝使用前应无油锈;坡口选择原则焊接过程中尽量减小变形,节省焊材,提高劳动生产率,降低成本;作业条件当风速超过2m/s时,应停止焊接,或采取防风措施;作业区的相对湿度应小于90％,雨雪天气禁止露天焊接;4 施工工艺工艺流程清理焊接部位检查构件、组装、加工及定位按工艺文件要求调整焊接工艺参数按合理的焊接顺序进行焊接自检、交检焊缝返修焊缝修磨合格交检查员检查关电源现场清理4 操作工艺焊接电流和焊接电压的选择不同直径的焊丝,焊接电流和电弧电压的选择见下表焊丝直径短路过渡细颗粒过渡电流A 电压V 电流A 电压V50--100 18--2170--120 18--2290--150 19--23 160--400 25--38140--200 20--24 200--500 26--40焊速：半自动焊不超过0.5m/min.打底焊层高度不超过4㎜,填充焊时,焊枪横向摆动,使焊道表面下凹,且高度低于母材表面㎜――2㎜：盖面焊时,焊接熔池边缘应超过坡口棱边――㎜防止咬边;不应在焊缝以外的母材上打火、引弧;定位焊所用焊接材料应与正式施焊相当,定位焊焊缝应与最终焊缝有相同的质量要求;钢衬垫的定位焊宜在接头坡口内焊接,定位焊厚度不宜超过设计焊缝厚度的2/3,定位焊长度不宜大于40㎜,填满弧坑,且预热高于正式施焊预热温度;定位焊焊缝上有气孔和裂纹时,必须清除重焊;焊接工艺参数见表一和表二表一: Φ焊丝CO2焊对接工艺参数接头形式板厚层数焊接电流A 电弧电压V 焊丝外伸mm 焊机速度m/min 气体流量Lmin 装配间隙mm6 1 270 27 12-14 10-156 2 190210 1930 15 15 0-18 2 0 26-2728-30 15 2010 2 0 20-3030-33 15 2010 2 300-320300-320 37-3937-39 15 2012 310-330 32-33 15 2016 3 0300-340 25-2733-3535-37 15 2016 4 0270-290270-290 24-2636 15 2020 4 0300-340300-340 25-2733-3533-3533-37 15 2520 4 0300-320300-320 24-2637 15 20表二: Φ焊丝CO2气体保护焊T形接头接头形式板厚㎜焊丝直径㎜焊接电流A 电弧电压v 焊接速度m/min 气体流量L/min 焊角尺寸㎜Φ 120 20 10-15Φ 140 10-15Φ 160 21 10-156 Φ 230 23 10-1512 Φ 290 28 10-15控制焊接变形,可采取反变形措施.在约束焊道上施焊,应连续进行,因故中断,再施焊时, 应对已焊的焊缝局部做预热处理. 采用多层焊时,应将前一道焊缝表面清理干净后,再继续施焊.变形的焊接件,可用机械冷矫或在严格控制温度下加热热矫的方法,进行矫正.5 交检6 焊接缺陷与防止方法缺陷形成原因防止措施焊缝金属裂纹1.焊缝深宽比太大2.焊道太窄3.焊缝末端冷却快 1.增大焊接电弧电压,减小焊接电流2.减慢焊接速度3.适当填充弧坑夹杂1.采用多道焊短路电弧2.高的行走速度 1.仔细清理渣壳2.减小行走速度,提高电弧电压气孔1.保护气体覆盖不足2.焊丝污染3.工件污染4.电弧电压太高5.喷嘴与工件距离太远 1.增加气体流量,清除喷嘴内的飞溅,减小工件到喷嘴的距离 2.清除焊丝上的润滑剂 3.清除工件上的油锈等杂物.4.减小电压5.减小焊丝的伸出长度咬边1.焊接速度太高2.电弧电压太高3.电流过大4.停留时间不足5.焊枪角度不正确 1.减慢焊速2.降低电压3.降低焊速4.增加在熔池边缘停留时间5.改变焊枪角度,使电弧力推动金属流动未融合1.焊缝区有氧化皮和锈2.热输入不足3.焊接熔池太大4.焊接技术不高5.接头设计不合理1.仔细清理氧化皮和锈2.提高送丝速度和电弧电压,减慢焊接速度3.采用摆动技术时应在靠近坡口面的边缘停留,焊丝应指向熔池的前沿4.坡口角度应足够大,以便减小焊丝伸出长度,使电弧直接加热熔池底部未焊透1.坡口加工不合适2.焊接技术不高3.热输入不合适 1.加大坡口角度,减小钝边尺寸,增大间隙 2.调整行走角度 3.提高送丝的速度以获得较大的焊接电流 ,保持喷嘴与工件的距离合适飞溅1.电压过低或过高2.焊丝与工件清理不良3.焊丝不均匀4.导电嘴磨损5.焊机动特性不合适 1.根据电流调电压2.清理焊丝和坡口3.检查送丝轮和送丝软管4.更新导电嘴5.调节直流电感蛇行焊道1.焊丝伸出过长2.焊丝的矫正机构调整不良3.导电嘴磨损 1.调焊丝伸出长度2.调整矫正机构3.更新导电CO2气保焊的使用近况 CO2气体保护焊自50年代诞生以来,作为一种高效率的焊接方法,在我国工业经济的各个领域获得了广泛的运用;尤其是近几年,中国成为“世界工厂”后,大量的外贸金属加工、钢结构行业大力发展,CO2气体保护焊以其高生产率比手工焊高1～3倍、焊接变形小和高性价比的特点,得到了前所未有的普及,成为最优先选择的焊接方法之一;但是据我们这几年的工作经历,CO2气体保护焊在实际生产运用中还存在不少问题,综合如下：一、气源的问题我国现在还没有对焊接用CO2气体纯度要求的国家标准,市场上出售的CO2气体主要是制氧厂、酿造厂、化工厂的副产品,如未经处理就作为焊接保护气体使用,其水分及杂质气体含量很高且不稳定,从而增加焊接飞溅、焊缝产生气孔及影响焊缝塑性等焊接缺陷;比对国外多数国家规定,要求焊接用CO2气体纯度不低于%,有些国家甚至要求CO2纯度高于%,水分含量低于%,来作为获得优质焊缝的前提条件;二、焊接参数选择的问题一般焊工培训大多把手工电弧焊作为基础项目,主要让焊工掌握焊接电流的选择、焊接速度及运条方法、焊接电弧的控制;在施焊操作上,一个熟练的手工电弧焊焊工对掌握CO2气保焊基本不成问题,但在焊接参数的选择上,很大一部份焊工显得不够老练,以我国CO2气保焊中应用最为广泛的短路过渡形式为例,归纳下来问题主要在电弧电压、焊接电流、焊接回路电感匹配得不太合适,以及焊丝干伸长不合适,造成焊接电弧不稳定、飞溅以及未焊透等,影响焊缝成形、焊缝的机械性能;只有电弧电压与焊接电流匹配得较合适时,才能获得较稳定的焊接过程,在一定的焊丝直径和焊接电流下,若电弧电压偏低,电弧短、焊缝成型高,甚至会造成冲丝、电弧引燃困难,使焊接过程不稳定；若电弧电压偏高,则熔滴过渡的频率变慢、颗粒变大,电弧长度长、焊缝成型宽,过高的电弧电压会烧毁导电咀；因焊接回路电感量的大小直接影响焊接电弧的燃烧时间,关系到熔滴过渡的稳定、焊接熔深及焊缝成型,在一定的焊丝直径和焊接电流、电压下,若选择过小的电感量,焊接时会造成熔深太浅,即使再增加焊接电流、电压,只能会使过渡到熔池的液态金属溢出熔池,形成未熔合、未焊透;要选择合适的电感量,一般视焊丝直径、母材厚薄及不同的焊接设备通过试焊来确定；合适的焊丝伸出导电咀长度应为焊丝直径的10~12倍一般在10~20mm范围内,焊丝的干伸长太短,就会因为焊枪喷嘴与工件距离近而增加飞溅金属堵塞喷嘴,焊丝的干伸长太长,则会增加飞溅、引起焊接不稳定,气体保护效果变差等;在实际工作中,一般先根据工件厚薄、坡口形式、焊接位置等选好焊丝直径,再确定焊接电流,调节好回路电感量,使飞溅降低到最小;CO2气体保护焊操作规程1．准备工作1认真熟悉焊接有关图样,弄清焊接位置和技术要求;2焊前清理;CO2焊虽然没有钨极氩弧焊那样严格,但也应清理坡口及其两侧表面的油污、漆层、氧化皮以及铁金属等杂物;3检查设备;检查电源线是否破损；地线接地是否可靠；导电嘴是否良好；送丝机构是否正常；极性是否选择正确;4气路检查;CO2气体气路系统包括CO2气瓶、预热器、干燥器、减压阀、电磁气阀、流量计;使用前检查各部连接处是否漏气,CO2气体是否畅通和均匀喷出;2．安全技术1穿好白色帆布工作服,戴好手套,选用合适的焊接面罩;2要保证有良好的通风条件,特别是在通风不良的小屋内或容器内焊接时,要注意排风和通风,以防CO2气体中毒;通风不良时应戴口罩或防毒面具;3CO2气瓶应远离热源,避免太阳曝晒,严禁对气瓶强烈撞击以免引起爆炸;4焊接现场周围不应存放易燃易爆品;3．焊接工艺CO2气体保护焊的工艺参数有焊接电流、电弧电压、焊丝直径、焊丝伸出长度、气体流量等;在其采用短路过渡焊接时还包括短路电流峰值和短路电流上升速度;1 焊接电流和电弧电压短路过渡焊接时,焊接电流和电弧电压周期性的变化;电流和电压表上的数值是其有效值,而不是瞬时值,一定的焊丝直径具有一定的电流调节范围;2焊丝伸出长度是指导电嘴端面至工件的距离;由于CO2焊时选用焊丝较细,焊接电流流经此段所产生的电阻热对焊接过程有很大影响;生产经验表明,合适的伸出长度应为焊丝直径的10～20倍,一般在5～15mm范围内;3气体流量小电流时,气体流量通常为5～15L／min；大电流时,气体流量通常为10～20L ／min,并不是流量越大保护效果越好;气体流量过大时,由于保护气流的紊流度增大,反而会把外界空气卷入焊接区;4电源极性 CO2气体保护焊一般都采用直流反接,飞溅小,电弧稳定,成形好;常用焊接术语在实际应用过程中,经常会碰到一些与焊接相关的术语,行话;先总结如下：正极性指直流焊接时,被焊物接＋极,焊条、焊丝接－极反极性与正极性直流电弧焊或电弧切割时,焊件与焊接电源输出端正、负极的接法称为极性;极性分正极性和反极性两种;焊件接电源输出端的正极,电极接电源输出端的负极的接法为正极性常表示为DCSP;反之,焊件接电源输出端的负极,电极接电源输出端的正极的接法为反极性常表示为DCRP;欧美常常用另外一种表示方法,将DCSP称为DCEN,而将DCRP称为DCEP;焊接电流为向焊接提供足够的热量而流过的电流电弧电压指电弧部的电压,与电弧长大致成比例地增加,一般电压表所示电压值包括电弧电压及焊丝伸出部,焊接电缆部的电压下降值;弧长弧部长度弧坑在焊缝终点产生的凹坑气孔熔敷金属里有气产生空洞飞溅焊接时未形成熔融金属而飞出来的金属小颗粒焊渣焊后覆盖在焊缝表面上的固态熔渣熔渣包覆在熔融金属表面的玻璃质非金属物咬边由于焊缝两端的母材过烧,致使熔融金属未能填满,形成槽状凹坑;熔深母材熔化部的最深位与母材表面之间的距离熔池因焊弧热而熔化成池状的母材部分熔化速度单位时间里熔敷金属的重量熔敷率有效附着在焊接部的金属重量占熔融焊条、焊丝重量的比例未熔合对焊底部的熔深不良部,或第一层等里面未融合部余高鼓出母材表面的部分或角焊末端连接线以上部分的熔敷金属坡口角度母材边缘加工面的角度预热为防止急热,焊接前先对母材预热如火焰加热后热为防止急冷进行焊后加热如火焰加热平焊从接头上面焊接横焊从接头一侧开始焊接立焊沿接头由上而下或由下而上焊接仰焊从接头下面焊接垫板为防止熔融金属落下,在焊接接头下面放上金属、石棉等支撑物;夹渣夹渣是非金属固体物质残留于焊缝金属中的现象,夹杂物出现在熔焊过程中焊剂焊接时,能够熔化形成熔渣和气体,对熔化金属起保护和冶金处理作用的一种物质; 碳弧气刨使用石磨棒或碳棒与工件间产生的电弧将金属熔化,并用压缩空气将其吹掉,实现在金属表面上加工沟槽的方法保护气体焊接过程中用于保护金属熔滴、熔池及焊缝区的气体,它使高温金属免受外界气体的侵害焊接夹具为保证焊件尺寸,提高装配精度和效率,防止焊接变形所采用的夹具焊接工作台为焊接小型焊件而设置的工作台焊接操作机将焊接机头或焊枪送到并保持在待焊位置,或以选定的焊接速度沿规定的轨迹移动焊剂的装置焊接变位机将焊件回转或倾斜,使接头处于水平或船行位置的装置焊接滚轮架借助焊件与主动滚轮间的摩擦力来带动圆筒形或圆锥形焊件旋转的装置。

CO2气体保护焊（二保焊）焊接工艺一、焊接材料二、焊前准备三、焊接工艺参数四、操作注意事项五、焊接符号六、焊接结构型式七、焊后清理、检查及焊接缺陷的修补八、焊接质量检验九、安全十、CO2焊机常见故障及焊接出现焊缝缺陷，产生的原因及排除故障十一、常见问题图例一、焊接材料1. CO2 气体纯度要求99.5%，含水量不超过0.1%。

2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA碳钢焊丝。

二、焊前准备1.了解焊接结构件产品图纸及技术要求。

2. 熟悉焊接工艺和施焊方法。

3. 检查和调整设备，使设备处于良好的工作状态。

4. 检查工作场地，周围不允许有易燃易爆品。

5. 检查工艺装备是否处于完好状态。

6. 清理焊件表面杂质及污垢。

7. 焊丝表面镀铜不允许有锈点存在。

三、焊接工艺参数1、二氧化碳气体保护焊主要工艺参数有焊丝牌号、直径、气体流量、电流、电压、焊接速度、焊丝伸出长度等。

2、注：若两焊件厚度不同，选择工艺参数时，可参照厚度较薄的焊件。

焊接工艺参数推荐值一般情况下，阳极区的产热大于阴极区，在焊接中常利用电弧的这个特性，将工件和电焊钳与焊接电源的不同极性相连接，从而达到某种要求，工件接电源正极，材料厚度 (mm) 焊丝直径 (mm) 焊接电流 (A) 焊接电压 (V) 气体流量 (L/min) 极性 1.0 0.8 50-110 17-21 6-9 直流反接 2.0 0.8 70-130 18-22 7-10 直流反接 3.0 1.0 90-160 19-24 7-10 直流反接 4.0 1.2 100-190 20-26 8-13 直流反接 6.01.2120-28022-2910-15直流反接称正接法。

反之，为反接法。

3、焊接速度随着焊接速度的增加，焊逢的熔宽、熔深和余高都减少；焊速过高，容易产生咬边和未焊透等缺陷。

同时气体保护效果变坏，易产生气孔；焊速过低易产生烧穿、变形增大、生产率降低。

CO2气体保护焊焊接工艺CO2气体保护焊焊接工艺钢结构二氧化碳气体保护焊工艺规程1 适用范围本标准适用于本公司生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保护焊的基本要求。

注：产品有工艺标准按工艺标准执行。

1.1 编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸》GB.985-881.2 术语2.1 母材：被焊的材料2.2 焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。

2.3 层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。

2.4 船形焊：T形、十字形和角接接头处于水平位置进行的焊接.3 焊接准备3.1按图纸要求进行工艺评定。

3.2材料准备3.2.1产品钢材和焊接材料应符合设计图样的要求。

3.2.2焊丝应储存在干燥、通风良好的地方，专人保管。

3.2.3焊丝使用前应无油锈。

3.3坡口选择原则焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。

3.4 作业条件3.4.1 当风速超过2m/s时，应停止焊接，或采取防风措施。

3.4.2 作业区的相对湿度应小于90％，雨雪天气禁止露天焊接。

4 施工工艺4.1 工艺流程清理焊接部位检查构件、组装、加工及定位按工艺文件要求调整焊接工艺参数按合理的焊接顺序进行焊接自检、交检焊缝返修焊缝修磨合格交检查员检查关电源现场清理4 操作工艺4.1 焊接电流和焊接电压的选择不同直径的焊丝,焊接电流和电弧电压的选择见下表焊丝直径短路过渡细颗粒过渡电流（A）电压（V）电流（A）电压（V）0.8 50--100 18--211.0 70--120 18--221.2 90--150 19--23 160--400 25--381.6 140--200 20--24 200--500 26--404.2 焊速：半自动焊不超过0.5m/min.4.3 打底焊层高度不超过4㎜，填充焊时，焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5㎜――2㎜：盖面焊时，焊接熔池边缘应超过坡口棱边0.5――1.5㎜防止咬边。

二氧化碳气体保焊焊接工艺参数一、介绍焊接是一种常见的金属加工方法，而保护气体对于焊接过程中的保护和稳定起着至关重要的作用。

其中，二氧化碳气体作为一种常用的保护气体，在焊接工艺中得到广泛应用。

本文将着重介绍二氧化碳气体保焊焊接工艺参数的相关内容。

二、二氧化碳气体的特性二氧化碳气体是一种无色、无臭的气体，具有较高的密度和较低的价格，因此被广泛应用于保护气体中。

在焊接过程中，二氧化碳气体可以有效地起到保护熔池和焊接区域的作用，防止氧气的进入，从而减少氧化、气孔和夹杂物的产生，提高焊接质量。

三、二氧化碳气体保焊焊接工艺参数1. 气体流量：二氧化碳气体的流量是影响焊接质量的重要参数之一。

通常情况下，气体流量的大小应根据焊接材料和焊接电流进行调整。

一般来说，焊接电流越大，气体流量也应相应增加，以保证足够的保护。

2. 气体纯度：二氧化碳气体的纯度也是影响焊接质量的重要因素。

纯度较高的二氧化碳气体可以提供更好的保护效果，减少氧化和夹杂物的产生。

因此，在选择二氧化碳气体时，应注意其纯度要求，并选择合适的供应商。

3. 电极极性：在二氧化碳气体保焊焊接中，电极极性的选择也是十分重要的。

通常情况下，正极性焊接可以提供更好的穿透性和焊缝质量，适用于较大厚度的焊接材料。

而负极性焊接则适用于较薄的焊接材料。

4. 焊接电流：焊接电流是影响焊接质量的关键参数之一。

在二氧化碳气体保焊焊接中，焊接电流的大小应根据焊接材料的厚度和类型进行选择。

一般来说，焊接电流过大会导致焊接材料熔化过快，焊缝质量下降；而焊接电流过小则会导致焊缝质量差，焊接速度慢。

5. 焊接速度：焊接速度是指焊接过程中焊枪移动的速度。

在二氧化碳气体保焊焊接中，焊接速度的选择应根据焊接材料的厚度和类型来确定。

一般来说，焊接速度过快会导致焊缝质量下降，焊接速度过慢则会导致焊缝质量差。

四、注意事项在进行二氧化碳气体保焊焊接时，还需注意以下几点：1. 安全操作：焊接过程中应戴上防护面具、手套等个人防护装备，以确保人身安全。

第一节二氧化碳气体保护焊（CO2焊）二氧化碳气体保护焊是用CO2作为保护气体依靠，焊丝与焊件之间产生电弧溶化金属的气体保护焊方法简称CO2焊（MAG）。

一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是50年代发展起来的一种新的焊接技术。

半个世纪来，它已发展成为一种重要的熔焊方法。

广泛应用于汽车工业，工程机械制造业，造船业，机车制造业，电梯制造业，锅炉压力容器制造业，各种金属结构和金属加工机械的生产。

MIG气体保护焊焊接质量好，成本低，操作简便，取代大部分手工电弧焊和埋弧焊，已成定局。

二氧化碳气体保护焊装在机器手或机器人上很容易实现数控焊接，将成为二十一世纪初的主要焊接方法。

目前二氧化碳气体保护焊，使用的保护气体，分CO2和CO2+Ar两种。

使用的焊丝主要是锰硅合金焊丝，超低碳合金焊丝及药芯焊丝。

焊丝主要规格有：0.5mm、0.8 mm、0.9 mm、1.0 mm、1.2 mm、1.6 mm、2.0 mm、2.5 mm、3.0 mm、4.0mm等。

二、二氧化碳气体保护焊特点（一）MAG焊具有下列优点：1、焊接成本低：其成本只有埋弧焊和手工电弧焊的40~50%。

2、生产效率高：其生产率是手工电弧焊的1~4倍。

3、操作简便：明弧，对工件厚度不限，可进行全位置焊接而且可以向下焊接。

4、焊缝抗裂性能高：焊缝低氢且含氮量也较少。

5、焊后变形较小：角变形为千分之五，不平度只有千分之三。

6、焊接飞溅小：当采用超低碳合金焊丝或药芯焊丝，或在CO2中加入Ar，都可以降低焊接飞溅。

（二）MAG焊的缺点：1、对焊接设备的技术焊接要求高。

2、设备造价相对较贵。

3、气体保护效果易受外来气流的影响。

4、焊接参数之间的匹配关系较严格。

三、气体保护焊的设备C02气体保护焊的主要设备包括焊接电源、送丝机、焊枪、供气系统、焊丝盘和指示仪表等组成。

四、气体保护焊的工艺参数（焊接范围）主要包括气体保护焊的工艺参数主要包括以下几点：1、焊丝直径、焊接电流、电弧电压。

二氧化碳焊接工艺--焊接工艺指导书（CO2焊）一、基本原理CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。

是焊接黑色金属的重要焊接方法之一。

二、工艺特点1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。

4.焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。

5.不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。

6.焊接弧光强，注意弧光辐射。

三、冶金特点CO2焊焊接过程在冶金方面主要表现在：1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。

解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。

实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。

四、焊接材料1.保护气体CO2用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg 的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。

气瓶压力表上所指的压力就是这部分饱和压力。

该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。

（备注：1Kg的液态CO2可汽化509LCO2气体）2.CO2气瓶外表漆黑色并写有黄色字样3.市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。

2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。

CO2气体保护焊工艺参数CO2气体保护焊是一种常见的焊接方法，它使用CO2气体作为保护气体来保护熔融池，防止氧气和其他杂质的进入，从而保证焊接质量。

在进行CO2气体保护焊时，需要设置一系列的焊接参数，以确保焊接过程的稳定性和焊接质量。

本文将着重介绍CO2气体保护焊的工艺参数，包括电流、电压、焊接速度、焊接材料和气体流量等。

1.电流：电流是CO2气体保护焊中一个关键的参数，它直接影响到焊接熔融池的大小和形状。

通常情况下，焊接电流的大小取决于焊接材料的种类和厚度。

一般来说，焊接材料越厚，需要的焊接电流就越大。

在设定电流时，需要根据焊接材料的要求和焊接机的额定电流来选择合适的数值。

2.电压：电压是指电弧在焊接过程中所产生的电压。

电压的大小影响着焊接电流的流动和焊接熔融池的稳定性。

一般来说，电压越高，焊接电流越大，熔融池越稳定。

不过，电压过高会导致焊接熔融池过深，焊接痛点会发生。

因此，需要在保证焊接质量的前提下，适当调整电压的大小。

3.焊接速度：焊接速度是指焊接头在焊接过程中的移动速度。

焊接速度的快慢直接关系到焊缝的宽度和焊接熔融池的形状。

一般来说，焊接速度越快，焊缝越窄，焊接熔融池越小。

反之，焊接速度较慢，则焊缝较宽，熔融池较大。

在选择焊接速度时，需要根据焊接材料的要求和焊接熔融池的形状来调整。

4.焊接材料：在CO2气体保护焊中，焊接材料有着直接的影响。

不同的焊接材料对焊接参数的要求也会有所不同。

一般来说，硬质焊丝适合大电流、大电压和快速焊接速度，而软质焊丝适合小电流、小电压和较慢的焊接速度。

5.气体流量：CO2气体保护焊中所使用的气体流量也是重要的一个参数。

气体流量的大小直接决定了保护气体在焊接过程中的流动速度和均匀性。

低气体流量会导致保护气体不足，焊接熔融池受到氧气和其他杂质的侵入，从而影响焊接质量。

因此，在进行CO2气体保护焊时，需要确保气体流量的大小适中。

综上所述，CO2气体保护焊的工艺参数包括电流、电压、焊接速度、焊接材料和气体流量等。

二氧化碳气体保护焊的焊接参数设定二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。

一、焊丝直径，焊丝直径影响焊缝熔深。

本文就最常用的焊丝直径1.2mm实心焊丝展开论述。

牌号：H08MnSiA。

焊接电流在150~300时，焊缝熔深在6~7mm。

二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。

短路过渡的焊接电流在110~230A之间〔焊工手册为40~230A〕；细颗粒过渡的焊接电流在250~300A之间。

焊接电流决定送丝速度。

焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。

三、电弧电压，电弧电压不是焊接电压。

电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。

焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。

通常情况下，电弧电压在17~24V之间。

电压决定熔宽。

四、焊接速度，焊接速度决定焊缝成形。

焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。

通常情况下，焊接速度在80mm/min比拟适宜。

五、气体流量，CO2气体具有冷却特点。

因此，气体流量的多少决定保护效果。

通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上〔混合气体也应当加热〕。

六、干伸长度，干伸长度是指从导电嘴到焊件的距离。

保证干伸长度不变是保证焊接过程稳定的重要因素。

干伸长度决定焊丝的预热效果，直接影响焊接质量。

当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。

根据焊接要求，干伸长度在8~20mm之间。

另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。
