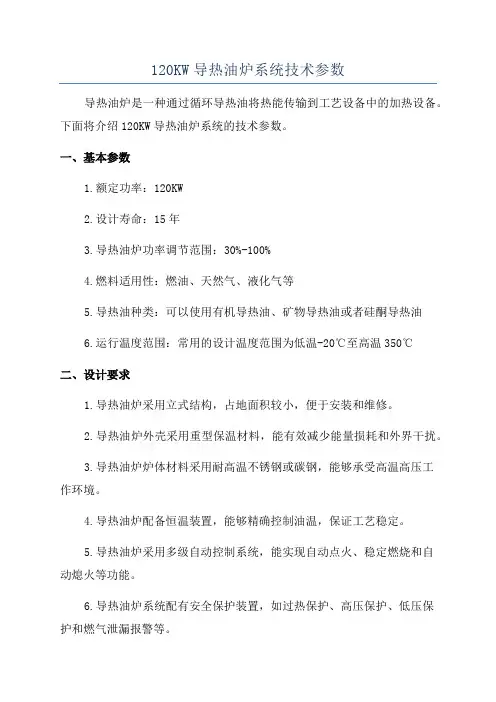

120KW导热油炉系统技术参数

120KW导热油炉系统技术参数导热油炉是一种通过循环导热油将热能传输到工艺设备中的加热设备。

下面将介绍120KW导热油炉系统的技术参数。

一、基本参数1.额定功率：120KW2.设计寿命：15年3.导热油炉功率调节范围：30%-100%4.燃料适用性：燃油、天然气、液化气等5.导热油种类：可以使用有机导热油、矿物导热油或者硅酮导热油6.运行温度范围：常用的设计温度范围为低温-20℃至高温350℃二、设计要求1.导热油炉采用立式结构，占地面积较小，便于安装和维修。

2.导热油炉外壳采用重型保温材料，能有效减少能量损耗和外界干扰。

3.导热油炉炉体材料采用耐高温不锈钢或碳钢，能够承受高温高压工作环境。

4.导热油炉配备恒温装置，能够精确控制油温，保证工艺稳定。

5.导热油炉采用多级自动控制系统，能实现自动点火、稳定燃烧和自动熄火等功能。

6.导热油炉系统配有安全保护装置，如过热保护、高压保护、低压保护和燃气泄漏报警等。

三、热效率和排放要求1.导热油炉的热效率要求高，通常应达到85%以上，以提高能源利用效率和降低能源消耗。

2.导热油炉的氮氧化物（NOx）排放应符合国家环保要求，并采用燃烧调节技术进行降低。

四、控制系统1.导热油炉采用自动控制系统，能够实现温度、压力、流量、液位等参数的实时监测和控制。

2.控制系统具有温度曲线传输、历史数据保存和报警记录等功能。

五、安全性能1.导热油炉具备自动点火和自动熄火功能，能够确保燃烧的安全性。

2.导热油炉配备多重安全保护装置，包括过热保护、高压保护、低压保护和燃气泄漏报警等。

3.导热油炉外壳采用防火材料，能够减少火灾风险。

六、维护和保养1.导热油炉具备易于维护和保养的设计，方便进行日常清洁和检修。

2.导热油炉系统设有维护门和观察孔，便于检查和更换耗损部件。

总之，120KW导热油炉系统具备高效、安全、稳定的特点，并通过多重安全保护装置保障设备和人员的安全。

同时，具备高效的温度控制和热效率，能够满足不同工艺过程的加热要求。

燃气导热油锅炉是以天然气、液化气、沼气等其他为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

导热油锅炉一般以万大卡为单位，1吨=60万大卡=700KW，表达方式不一样，锅炉的大小是一样的。

YY(Q)W系列导热油锅炉，采用卧式室燃三盘管结构，本体由外盘管、中盘管、内盘管等组成。

广泛应用于石油、化工、制药、纺织印染、轻工、建材、食品、筑路沥青加温等需要高温的工业领域。

YYQW系列燃气导热油锅炉产品图
YYQW系列燃气导热油锅炉技术参数：
（1吨=700kw/2吨=1400kw/4吨=3000kw/6吨=4200kw）
远大锅炉，公司始创于1956年，拥有A级锅炉制造资质，D级压力容器制造许可证，二级锅炉安装、改造、维修资质，集研发、制造、销售、服务为一体的高新技术企业。

60多年的生产技术沉淀，产品远销86个国家和地区，YYQW 系列燃气导热油锅炉能耗低、热效率高，运行现场安全稳定，氮氧化物排放量符合环保标准。

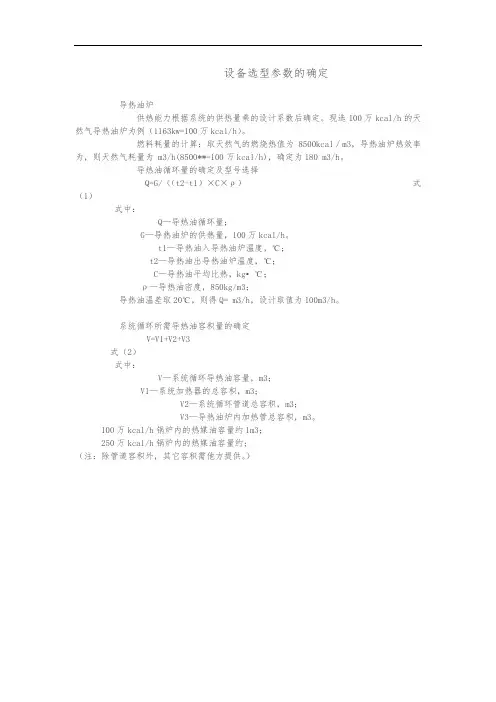

设备选型参数的确定
导热油炉
供热能力根据系统的供热量乘的设计系数后确定。

现选100万kcal/h的天然气导热油炉为例（1163kw=100万kcal/h）。

燃料耗量的计算：取天然气的燃烧热值为8500kcal／m3，导热油炉热效率为，则天然气耗量为 m3/h(8500**=100万kcal/h)，确定为180 m3/h。

导热油循环量的确定及型号选择
Q=G/（（t2-t1）×C×ρ）式（1）
式中：
Q—导热油循环量；
G—导热油炉的供热量，100万kcal/h。

t1—导热油入导热油炉温度，℃；
t2—导热油出导热油炉温度，℃；
C—导热油平均比热，kg•℃；
ρ—导热油密度，850kg/m3；
导热油温差取20℃，则得Q= m3/h，设计取值为100m3/h。

系统循环所需导热油容积量的确定
V=V1+V2+V3
式（2）
式中：
V—系统循环导热油容量，m3；
V1—系统加热器的总容积，m3；
V2—系统循环管道总容积，m3；
V3—导热油炉内加热管总容积，m3。

100万kcal/h锅炉内的热媒油容量约1m3；
250万kcal/h锅炉内的热媒油容量约；
（注：除管道容积外，其它容积需他方提供。

）。

YYW-4700Y、Q导热油炉型号一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。

导热油炉型号的详细介绍一、导热油炉型号简介导热油炉价格具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。

凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。

有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。

YLW型链条炉排有机热载体炉，是一种卧式多回程列管式新型热载体炉，在炉膛内布置了密排辐射受热管。

炉膛左右二侧装有密集对流管束。

采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。

该炉前后拱采用新型的节能技术炉拱。

燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

二、导热油炉型号特点1.获得低压高温热介质，调节方便，供热均匀，可以满足精确的工艺温度。

2.液相循环供热，无冷凝排放热损失，供热系统热效率高。

3.工作介质受热及放热和温度升降对体积的变化，在系统内有补偿技术措施。

4.循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。

三、导热油炉型号用途1.化学工业：油脂化工、聚合工业、反应罐、蒸馏、浓缩。

2.塑料工业：塑料发炮、挤压定型。

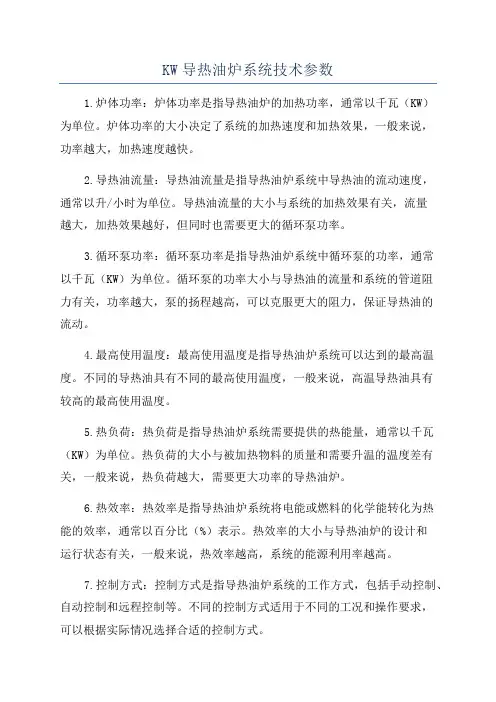

KW导热油炉系统技术参数
1.炉体功率：炉体功率是指导热油炉的加热功率，通常以千瓦（KW）
为单位。

炉体功率的大小决定了系统的加热速度和加热效果，一般来说，
功率越大，加热速度越快。

2.导热油流量：导热油流量是指导热油炉系统中导热油的流动速度，
通常以升/小时为单位。

导热油流量的大小与系统的加热效果有关，流量
越大，加热效果越好，但同时也需要更大的循环泵功率。

3.循环泵功率：循环泵功率是指导热油炉系统中循环泵的功率，通常
以千瓦（KW）为单位。

循环泵的功率大小与导热油的流量和系统的管道阻
力有关，功率越大，泵的扬程越高，可以克服更大的阻力，保证导热油的
流动。

4.最高使用温度：最高使用温度是指导热油炉系统可以达到的最高温度。

不同的导热油具有不同的最高使用温度，一般来说，高温导热油具有
较高的最高使用温度。

5.热负荷：热负荷是指导热油炉系统需要提供的热能量，通常以千瓦（KW）为单位。

热负荷的大小与被加热物料的质量和需要升温的温度差有关，一般来说，热负荷越大，需要更大功率的导热油炉。

6.热效率：热效率是指导热油炉系统将电能或燃料的化学能转化为热
能的效率，通常以百分比（%）表示。

热效率的大小与导热油炉的设计和
运行状态有关，一般来说，热效率越高，系统的能源利用率越高。

7.控制方式：控制方式是指导热油炉系统的工作方式，包括手动控制、自动控制和远程控制等。

不同的控制方式适用于不同的工况和操作要求，
可以根据实际情况选择合适的控制方式。

120kw东风康明斯柴油发电机组技术参数
机组型号YZ120C生产厂家翼中动力
常用功率（kw）120备用功率（kw）140
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2350*1000*1400重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G12 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

1 2 0 K W 导热油炉系统技术参数-标准化文件公布号：〔9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII120KW 导热油加热系统技术标准书2淄博传益通风设备一、制造标准在导热油加热系统中的相关设备设计和制造过程中承受的标准和标准具体如下：《钢制化工容器材料选用规定》HG20581 一1998《有机热载体炉安全技术监察规程》1993《有机热载体炉》GB/T 17410-1998《锅壳锅炉受压元件强度计算》GB/T 16508-1998《工业锅炉安装工程施工及验收标准》GB50273--1998《金属管状电热元件》JB/T 2379-1998《钢制化工容器强度计算规定》HG20582 一1998《钢制化工容器构造设计规定》HG20583 一1998《钢制化工容器制造技术要求》HG20584 一1998《钢制压力容器焊接工艺评定》JB4708 一2023《钢制压力容器焊接工艺规程》JB4709 一2023《钢制压力容器焊接试板的力学性能检验》JB4744《压力容器无损检测》JB4730 一94《钢制压力容器一分析设计标准》JB4732 一1994《钢制卧式容器》JB/T 4731《钢制管法兰、垫片、紧固件》HG/T20592 一2023WN《钢制压力容器》GB150 一1998《自动化仪表选型规定》HG20507《仪表供电设计规定》HG20509《仪表供气设计规定》HG20510《仪表报警、联锁系统设计规定》HG20511《仪表系统接地设计规定》HG 20513《自控安装图册》HG/T21581 一95《固定式压力容器安全技术监察规程》TSG R0004 一2023《低压配电装置及线路设计标准》GBJ54 一83电热管根数 电热丝 48 支，另备用 2 支Cr20Ni80 电热管管径 电热管形式电热管壁厚 Φ12*1300mmU 型 1.5mm 额定电压 220V 每根电热管的功率 2.5KW 电热管外表热负荷 2.5w/cm 2 电热管外壳材料0Cr18Ni9(304)《 通用用电设备配电设计标准》 GB50055 一 93 《 电热设备电力装置设计标准》 GB50056 一 93 《 工业与民用电力装置的接地设计标准》 GBJ65 一 83 《电热设备的安全》 GB5959 一 86 《 电热设备的试验方法》 GB10066 一 88二、工艺流程描述导热油系统有电加热器、循环导热油泵、高位槽、注油泵以及电气掌握局部组成，为闭路循环系统。

导热油锅炉原理和基本参数链接：/tech/6863.html导热油锅炉原理和基本参数一。

锅炉原理：有机热载体炉.导热油炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相3 40℃或汽相400℃度。

凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。

有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备二。

性能特点：（1）、获得低压高温热介质，调节方便，供热均匀，可以满足精确的工艺温度。

（2）、液相循环供热，无冷凝排放热损失，供热系统热效率高。

（3）、工作介质受热及放热和温度升降对体积的变化，在系统内有补偿技术措施。

（4）、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。

三。

适用于：1、化学工业－－油脂化工、聚合工业、反应罐、蒸馏、浓缩。

2、塑料工业－－塑料发炮、挤压定型。

3、纺织工业－－树脂定型机、染色机、干燥室、高温机、滚筒机。

4、橡胶工业－－橡胶的硫化加热。

5、食品工业－－蒸煮、干燥、植物油提炼。

6、林产工业－－夹板、保丽板、纤维板的加温定型。

7、纸品工业－－包装纸箱的多层纸板、烘干、干燥。

8、其它－－金属电镀槽的加热、涂料缩合、干燥、医药工业蒸馏、还原、浓缩、脱水等.原文地址：/tech/6863.html页面 1 / 1。

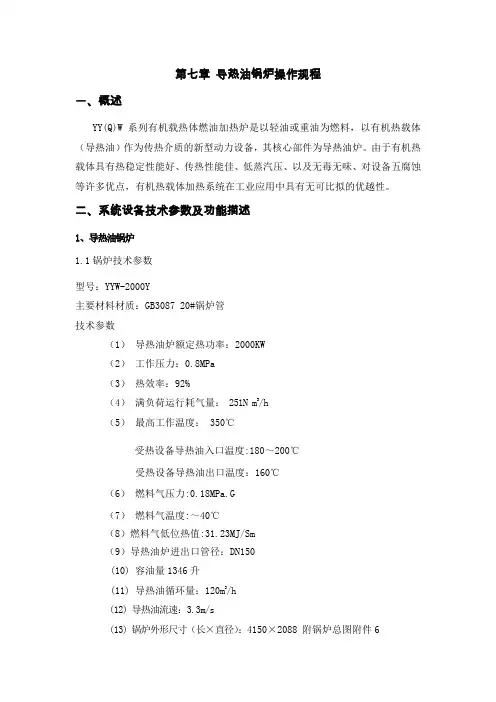

第七章导热油锅炉操作规程一、概述YY(Q)W系列有机载热体燃油加热炉是以轻油或重油为燃料，以有机热载体（导热油）作为传热介质的新型动力设备，其核心部件为导热油炉。

由于有机热载体具有热稳定性能好、传热性能佳、低蒸汽压、以及无毒无味、对设备五腐蚀等许多优点，有机热载体加热系统在工业应用中具有无可比拟的优越性。

二、系统设备技术参数及功能描述1、导热油锅炉1.1锅炉技术参数型号：YYW-2000Y主要材料材质：GB3087 20#锅炉管技术参数（1）导热油炉额定热功率：2000KW（2）工作压力：0.8MPa（3）热效率：92%（4）满负荷运行耗气量： 251N m3/h（5）最高工作温度： 350℃受热设备导热油入口温度:180～200℃受热设备导热油出口温度：160℃（6）燃料气压力:0.18MPa.G（7）燃料气温度:～40℃（8）燃料气低位热值:31.23MJ/Sm（9）导热油炉进出口管径：DN150(10) 容油量1346升(11) 导热油循环量：120m3/h(12) 导热油流速：3.3m/s(13) 锅炉外形尺寸（长×直径）：4150×2088 附锅炉总图附件61.2空气预热器风量2406Nm3/h空气出口温度120℃排烟温度165℃主要材料材质：20#管1.3锅炉简介1.3.1锅炉结构本炉体采用卧式三回程全封闭结构，主要受压元件为双层螺旋盘管弹性结构，内层盘管的内侧、锅炉外层盘管堵头、前炉门构成燃烧室，内层盘管的外侧、外层盘管的内外侧为锅炉的对流换热面，锅炉最外侧为锅炉烟道及保温层。

烟气流程经燃烧室尾部进入内层盘管的外侧和外层盘管的内侧形成的通道及外层盘管的外侧通道，然后进入锅炉尾部会合排入烟囱，烟气行程为三回程。

盘管由2根Φ89x4的锅炉钢管并行，导热油从锅炉入口联箱经外层盘管进入，经外层盘管到内层盘管，然后通过锅炉出口联箱排出。

内外盘管之间为串联关系，导热油温度总是处于受控状态，系统的安全性能好，导热油寿命长。

丘东采油厂红台集气站热源（导热油炉）成套设计工程2000KW导热油炉系统技术规格书中国石油吐哈油田勘察设计院二〇一一年四月目录1．总则2．相关标准及规范3．供货范围4．现场条件5．导热油系统技术要求6．仪表及监测控制7．配管及附属设施8．压力容器9．备件及专用工具10．检验、运输要求及现场验收11．供货商技术文件要求12．担保和保证附录A 数据表附录B 管线规格1 总则1.1概述本规格书适用于丘东采油厂红台集气站热源（导热油炉）成套设计工程的导热油炉加热系统，本规格书阐述了对导热油炉加热系统的设计、制造、检验、供货、安装、试车、运输保护及验收等方面的最低要求。

1.2供货商的职责供货商应对导热油炉加热系统的设计、制造、供货、检验、安装、试车和试验负全部责任，保证所提供的热媒加热系统满足或超过2.1中所列的标准、规范的最新版本所规定的要求以及本规格书相关的要求；如果几种标准、规程适用于同一种情况，应按最严格的要求执行。

导热油炉（有机热载体液相炉）在设计、制造之前，若出现与本技术规格书与相关技术要求、标准、函件等相互矛盾时，应与买方协商，并经买方书面确认，方可进行下一步工作。

1.3产品及单位要求供货商所提供的导热油炉加热系统及各种系统附件必须是合同签订后且专为本工程生产的，在此之前生产的设备材料严禁使用在本设备系统上。

供货商提供的设计文件和主要技术文件中，所有计算和计算结果的表示都应采用国际单位制。

所有文件、图纸及仪表显示盘均采用国际单位制（SI），供货商提供的软件应为汉化版本。

2 相关标准、规范及要求2.1规范和标准导热油炉加热系统的设计、制造、检验、安装及试运应严格执行以下标准及规范，所有标准及规范均应执行最新版本。

《导热油加热炉系统规范》SY/T 0524-2008《有机热载体炉》GB/T17410－2008《有机热载体炉安全技术监察规程》第 356 号《压力容器安全技术监察规程》质技监局锅发[1999]154 号《锅炉大气污染物排放标准》GB 13271－2001《工业炉砌筑工程施工及验收规范》GB50211－2004《钢制压力容器》GB150－1998《石油裂化用无缝钢管》GB9948-2006《钢制压力容器焊接规程》JB/T4709-2007《石油工业用加热炉安全规程》SY0031-2004《锅壳锅炉受压元件强度计算》GB/T16508－1996《压力容器无损检测》GB4730－2005《钢制管法兰、垫片、紧固件》 HG20615～20635-2009《钢制管法兰型式、参数》( 欧洲体系) HG 20592-2009DIN4754热油炉制造、安全质量要求、检验或国内等同标准VDI3033热油系统安装、操作、维修标准或国内等同标准《石油、重化学和天然气工业用离心泵》GB/T 3215－2007《爆炸性环境用防爆电气设备通用要求》GB3836.1-2000《爆炸性环境用防爆电气设备隔爆型电气设备"d"》GB3836.2-2000《泵的震动测量与评价方法》GB10889－89《泵的噪声测量与评价方法》GB10890－89《固定式压力容器安全技术监察规程》(TSG R0004-2009)《爆炸和火灾危害环境电力装置设计规范》G50058-92《压力容器涂敷与运输包装》JB/T4711－2003《钢制化工容器设计基础规定》HG20580-1998《钢制化工容器材料选用规定》HG 20581-1998《钢制化工容器结构设计规定》HG 20583-1998《钢制化工容器制造技术规定》HG 20584-1998《工业锅炉烟箱、烟囱制造技术条件》JB/T1621-1993《石油天然气工程设计防火规范》GB50183-20042.2优先顺序⑴导热油炉在满足本技术规格书中技术要求的同时，还要遵循设备采购技术文件的规定，若与设备采购技术文件中的要求相矛盾，应遵循设备采购技术文件中的规定。

导热油锅炉是指利用导热油加热的锅炉。

导热油，又称有机热载体或热介质油，作为中间传热介质在工业换热过程中的应用已有五十年以上的历史。

导热油锅炉一般以煤、油、气为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热。

导热油锅炉因其低压、高温、精密控制工作温度的特点广泛应用于石油、化工、制药、纺织印染、轻工、建材、食品、筑路沥青加温等需要高温的工业领域。

当公司需要购买新的导热油锅炉时，大多数设备采购人员都会想到的第一个问题是：价格是多少？对于依赖工业加热设备的行业公司而言，导热油锅炉通常是昂贵的但必不可少的大规模投资。

由于导热油锅炉的价格非常个性化，并且取决于许多因素，因此了解购买价格的有效方法是找一家靠谱锅炉厂家，提出需求并索取报价。

但是有部分客户一味以低价来衡量是否购买导热油锅炉，这种想法是错误的，除了价格，应该更多地考虑锅炉的效率，厂家的制造能力，售后服务质量等诸多因素。

据介绍，导热油锅炉可适应天然气、沼气、煤、生物质等多种燃料；工作温度高达320摄氏度，产品容量从1400 - 29000KW均可制造。

各类型导热油锅炉具体参数如下：锅炉类型容量（KW）压力(MPa) 热效率(%) YQW系列卧式导热油锅炉1400 - 14000 0.8 - 1 ≥95%YQL系列立式导热油锅炉7000 - 29000 0.8 - 1 ≥95%锅炉类型容量（KW）压力(MPa) 热效率(%) YLW系列卧式导热油锅炉1400 - 29000 0.8 - 1 ≥85%烟气余热回收系统可使热能利用率最大化，实测热效率比行业常规锅炉系统的平均实测热效率高5%以上；同时具有全自动安全运行的特点，可实现智能控制，先进的油温、油压控制系统精密控制油温、油压，确保安全无忧。

无锡中正锅炉有限公司自主研发50多项专利设备，独创下料数字化，焊接自动化，装配模具化的工艺标准，并且全过程严控锅炉质量，使每一个产品都成为锅炉凝结匠心之作。

120KW导热油加热系统技术规范书淄博传益通风设备有限公司一、制造标准在导热油加热系统中的相关设备设计和制造过程中采用的标准和规范具体如下：《钢制化工容器材料选用规定》 HG20581 一1998《有机热载体炉安全技术监察规程》1993《有机热载体炉》GB/T 17410-1998《锅壳锅炉受压元件强度计算》GB/T 16508-1998《工业锅炉安装工程施工及验收规范》GB50273--1998《金属管状电热元件》JB/T 2379-1998《钢制化工容器强度计算规定》 HG20582 一1998《钢制化工容器结构设计规定》 HG20583 一1998《钢制化工容器制造技术要求》 HG20584 一1998《钢制压力容器焊接工艺评定》 JB4708 一2000《钢制压力容器焊接工艺规程》 JB4709 一2000《钢制压力容器焊接试板的力学性能检验》 JB4744《压力容器无损检测》 JB4730 一94《钢制压力容器一分析设计标准》 JB4732 一1994《钢制卧式容器》 JB/T 4731《钢制管法兰、垫片、紧固件》 HG/T20592 一2009WN《钢制压力容器》 GB150 一1998《自动化仪表选型规定》 HG20507《仪表供电设计规定》 HG20509《仪表供气设计规定》 HG20510《仪表报警、联锁系统设计规定》 HG20511《仪表系统接地设计规定》 HG 20513《自控安装图册》 HG/T21581 一95《固定式压力容器安全技术监察规程》 TSG R0004 一2009《低压配电装置及线路设计规范》 GBJ54 一83《通用用电设备配电设计规范》 GB50055 一93《电热设备电力装置设计规范》 GB50056 一93《工业与民用电力装置的接地设计规范》 GBJ65 一83《电热设备的安全》 GB5959 一86《电热设备的试验方法》 GB10066 一88二、工艺流程描述导热油系统有电加热器、循环导热油泵、高位槽、注油泵以及电气控制部分组成，为闭路循环系统。

300万大卡导热油炉技术参数The 300万大卡导热油炉 (300,0000 Kcal thermal oil heater) is a significant piece of equipment used in various industries for heating purposes. It plays a crucial role in providing heat energy for processes such as drying, distillation, and heating in factories, power plants, and other industrial settings. Understanding its technical specifications and requirements is essential for ensuring its efficient and safe operation.One of the key technical parameters of the 300万大卡导热油炉 is its thermal efficiency. This parameter indicates how effectively the equipment converts the energy inputinto heat output. A higher thermal efficiency means that less energy is wasted during the heating process, resulting in lower fuel consumption and reduced operating costs. Therefore, it is vital to consider the thermal efficiency when selecting or evaluating the performance of a thermal oil heater.Another important technical parameter is the maximum operating temperature of the thermal oil heater. This value determines the upper limit of the temperature that the equipment can achieve. It is crucial to ensure that the maximum operating temperature is suitable for the intended application to prevent overheating or potential damage tothe system. Additionally, the maximum operating temperature affects the selection of the thermal oil used, as different oils have varying temperature limits.The heating capacity is another significant technical parameter of the 300万大卡导热油炉. It refers to theamount of heat energy that the equipment can provide within a given time period. The heating capacity is typically measured in kilowatts (kW) or kilocalories per hour(Kcal/h). It is essential to match the heating capacity of the thermal oil heater with the heat demand of the processit will be used for. An undersized heater may not be ableto meet the required heat output, while an oversized heater may lead to inefficiency and unnecessary energy consumption.The design pressure of the thermal oil heater isanother critical technical parameter. It refers to the maximum pressure that the equipment can withstand during operation. The design pressure is determined based onfactors such as the thermal oil used, the temperature range, and safety considerations. It is crucial to ensure that the design pressure is suitable for the specific application to avoid any potential safety hazards or equipment failures.Additionally, the thermal oil flow rate is an important technical parameter to consider. It refers to the rate at which the thermal oil circulates within the system. Theflow rate affects the heat transfer efficiency and the overall performance of the thermal oil heater. Proper circulation of the thermal oil ensures that the heat is effectively transferred from the heat source to theintended application. Therefore, it is essential to ensure that the flow rate is optimized to achieve efficient heat transfer and maintain stable operation.In conclusion, the 300万大卡导热油炉 has severalcrucial technical parameters that need to be considered for its efficient and safe operation. These parameters includethermal efficiency, maximum operating temperature, heating capacity, design pressure, and thermal oil flow rate. Each parameter plays a significant role in determining the performance and suitability of the equipment for specific applications. By understanding and evaluating these technical specifications, users can make informed decisions regarding the selection, installation, and operation of the thermal oil heater to meet their heating requirements effectively.。

30mw导热油锅炉参数（实用版）目录一、导热油锅炉概述二、30MW 导热油锅炉参数1.额定功率2.工作压力3.介质温度4.传热方式5.燃料类型6.环保性能三、导热油锅炉的应用领域四、导热油锅炉的优势五、结语正文一、导热油锅炉概述导热油锅炉是一种利用导热油作为热载体，通过高温热载体的循环流动，将热量传递给用热设备的高效节能加热设备。

在工业生产中，导热油锅炉广泛应用于化工、石油、橡胶、塑料、纺织、印染、食品、医药等行业，为用户提供高温、中温、低温的热能。

二、30MW 导热油锅炉参数1.额定功率：30MW（兆瓦）2.工作压力：通常在 2-3MPa（兆帕）之间，具体数值需根据实际应用场景和设备要求确定。

3.介质温度：导热油锅炉的介质温度范围较广泛，一般可在 150-350℃之间选择，但也需根据实际用热需求来确定。

4.传热方式：导热油锅炉采用循环流动的方式进行传热，以提高热传递效率。

5.燃料类型：导热油锅炉的燃料类型多样，如燃煤、燃气、燃油等，用户可根据实际情况和环保要求选择。

6.环保性能：导热油锅炉在运行过程中无明显污染物排放，且热效率高，节能环保。

三、导热油锅炉的应用领域导热油锅炉在多个行业领域均有广泛应用，如化工、石油、橡胶、塑料、纺织、印染、食品、医药等。

在这些行业中，导热油锅炉主要用于提供高温、中温、低温的热能，以满足生产过程中对温度的特定需求。

四、导热油锅炉的优势1.高热效率：导热油锅炉采用循环流动的方式进行传热，具有较高的热传递效率，可达到 90% 以上。

2.广泛的应用领域：导热油锅炉可用于多个行业领域，适应性强。

3.环保性能：导热油锅炉在运行过程中无明显污染物排放，符合环保要求。

4.安全性能：导热油锅炉具有较高的工作压力和介质温度，因此需要严格的安全措施和设备设计，以确保运行安全可靠。

五、结语总的来说，30MW 导热油锅炉作为一种高效、节能、环保的加热设备，在工业生产中具有广泛的应用前景。

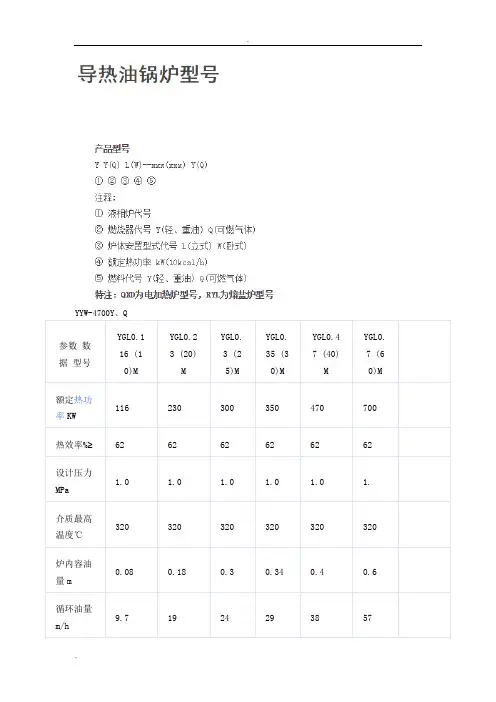

YYW-4700Y、Q参数数据型号YGL0.116 (10)MYGL0.23 (20)MYGL0.3 (25)MYGL0.35 (30)MYGL0.47 (40)MYGL0.7 (60)M额定热功率KW116 230 300 350 470 700热效率%≥62 62 62 62 62 62 设计压力MPa1.0 1.0 1.0 1.0 1.0 1.介质最高温度℃320 320 320 320 320 320炉内容油量m0.08 0.18 0.3 0.34 0.4 0.6循环油量m/h9.7 19 24 29 38 57导热油炉型号一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。

导热油炉型号的详细介绍一、导热油炉型号简介导热油炉价格具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。

凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。

有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。

系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。

YLW型链条炉排有机热载体炉，是一种卧式多回程列管式新型热载体炉，在炉膛内布置了密排辐射受热管。

炉膛左右二侧装有密集对流管束。

采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。

该炉前后拱采用新型的节能技术炉拱。

燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

导热油炉如何选型在生产过程中导热油炉都要带有一定的配套设备，那么配套设备就成为导热油炉选型的一个关键因素。

配套设备厂家对自己的产品都很了解，知道自己设备的各个参数，因此，尤其对于新建厂的客户来说，听取配套设备厂家的建议，就非常重要了。

总而言之，就是新建厂的客户，可以参考厂家提供的导热油炉型号来选择合适的产品。

此其一。

其二，如果是以导热油炉替代蒸汽锅炉的用户，这个就比较好解决了。

导热油炉和蒸汽锅炉之间具有一定的换算关系，700KW=1T/H。

看原来用多大的蒸汽锅炉，直接换算为导热油炉就可以了，我公司生产的导热油炉是经过革新设计的第三代产品，荣获国家专利，采用新型的节能导热油炉替代蒸汽锅炉，可以节约成本，提高生产效率，是我们生产的好帮手。

其三，客户是新建厂家，配套设备厂家也不能提供合理的建议，这是最为麻烦的事情。

遇到这种情况我们怎么办呢？没关系，你是新建厂不了解是吧？但你总有同行吧。

每种产品不可能只有一个厂家。

而我国有个形势，一般来说，生产同类型产品的容易扎堆。

自己没有经验，我们可以借鉴别人的吧。

当我们面临第三种情况时，可以根据同行业的使用情况，来推断我们应该选用多大的导热油炉。

这也是经验之谈。

最后，也是一个比较科学的方法来对导热油炉选型，那就是根据用热设备热量的需求量来判断导热油炉的型号。

导热油炉热量计算具有一定的公式，如下：KCAL=0.65*Q*850*(T1-T2)0.65:单位导热油炉升高1度需要的热量（大卡）；Q：介质的循环量；850：介质的比重；T1:出油口温度；T2：进油口温度；通过这个公式我们可以计算出导热油炉所需要的热量，从而转换为合适的炉型。

但是有时参数并不好得到，我们只有通过经验来判断了。

精苯生产蒸汽加热改导热油加热实践莱芜钢铁股份有限公司焦化厂（简称莱钢焦化厂）精苯车间生产所需蒸汽全部由莱钢动力部供给，制约程度很大，蒸汽压力一般都在0.4MPa以下。

而精苯车间生产所需蒸汽压力必须在0.7MPa以上，因此蒸汽供应严重不足，精苯生产很难进行，直接影响了莱钢焦化厂的经济效益。
