建筑边坡工程监测技术标准建筑边坡工程监测技术是指通过对边坡工程施工、运营、维护过程中的变形、位移、裂缝、渗水等情况进行实时监测和分析，以保障边坡工程的安全稳定运行。
监测技术的标准化对于提高边坡工程的施工质量、延长工程寿命、预防事故发生具有重要意义。
因此，建立和完善建筑边坡工程监测技术标准具有重要的现实意义。
一、监测技术标准的制定背景。
建筑边坡工程是指在地面或者地下进行开挖、填方或者挖方工程，其施工过程中需要对边坡进行实时监测，以保证边坡的稳定性和安全性。
而监测技术标准的制定，可以规范监测过程中的操作流程、监测指标、监测设备选型等内容，为边坡工程的施工、运营、维护提供技术支撑。
二、监测技术标准的内容。
1. 监测指标的确定。
在建筑边坡工程监测技术标准中，需要确定监测指标，包括但不限于边坡的位移、变形、裂缝、渗水等情况。
通过对这些指标的监测，可以及时发现边坡工程的异常情况，从而采取相应的措施进行处理。
2. 监测设备选型。
监测设备的选型是建筑边坡工程监测技术标准中的重要内容。
不同的边坡工程需要不同类型的监测设备，如倾斜仪、位移计、裂缝计、渗流计等。
监测设备的选型需要根据具体的工程情况进行合理选择。
3. 监测频率和方法。
建筑边坡工程监测技术标准还需要规定监测的频率和方法。
监测频率应根据工程的重要性和复杂程度确定，监测方法可以包括定点监测、连续监测、远程监测等多种方式。
4. 数据处理和分析。
监测技术标准还需要规定对监测数据的处理和分析方法。
监测数据的处理和分析是保证监测结果准确性和可靠性的关键，需要制定相应的数据处理和分析流程。
三、监测技术标准的意义。
建筑边坡工程监测技术标准的制定和实施，可以提高边坡工程的施工质量，延长工程的使用寿命，预防边坡工程发生安全事故，保障人民群众的生命财产安全。
同时，监测技术标准的标准化还可以促进监测技术的发展和应用，推动建筑边坡工程监测技术的规范化和智能化。
四、监测技术标准的发展趋势。

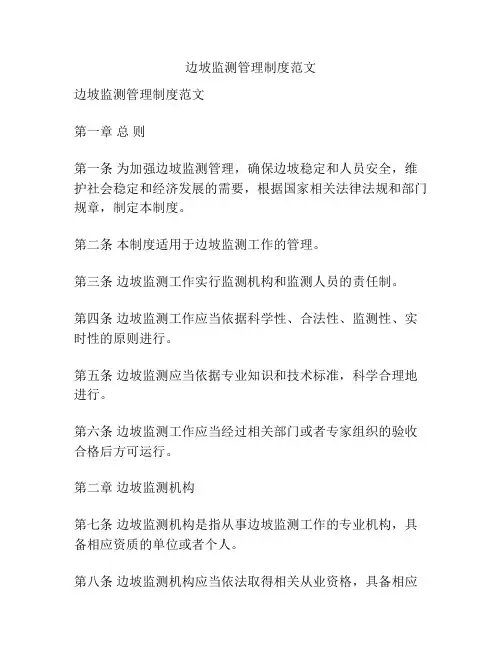

边坡监测管理制度范文边坡监测管理制度范文第一章总则第一条为加强边坡监测管理，确保边坡稳定和人员安全，维护社会稳定和经济发展的需要，根据国家相关法律法规和部门规章，制定本制度。
第二条本制度适用于边坡监测工作的管理。
第三条边坡监测工作实行监测机构和监测人员的责任制。
第四条边坡监测工作应当依据科学性、合法性、监测性、实时性的原则进行。
第五条边坡监测应当依据专业知识和技术标准，科学合理地进行。
第六条边坡监测工作应当经过相关部门或者专家组织的验收合格后方可运行。
第二章边坡监测机构第七条边坡监测机构是指从事边坡监测工作的专业机构，具备相应资质的单位或者个人。
第八条边坡监测机构应当依法取得相关从业资格，具备相应技术条件，有承担边坡监测工作的能力和经验。
第九条边坡监测机构应当成立监测责任人、技术负责人、监测人员等相应岗位，明确相关人员的职责与权利。
第十条边坡监测机构应当制定相应的质量管理体系，确保监测数据的准确性和可靠性。
第十一条边坡监测机构应当建立健全巡检制度，定期对边坡进行现场检查和测试，及时发现隐患，保障边坡的安全稳定。
第十二条边坡监测机构应当定期对监测设备进行维护和校准，确保设备的正常运行和准确测量。
第十三条边坡监测机构应当建立数据保存和管理制度，确保监测数据及时上传，并按照要求进行保存备案。
第三章边坡监测人员第十四条边坡监测人员应当具备相关从业资格，熟悉边坡工程技术规范和监测方法，具备一定的工程实践经验。
第十五条边坡监测人员应当接受相关岗位培训和知识更新，不断提高自身的专业水平和监测技术。
第十六条边坡监测人员应当具备责任意识和敬业精神，认真履行监测工作职责，确保监测数据的准确性和可靠性。
第十七条边坡监测人员应当按照规定的工作程序和要求进行监测工作，不得违规操作或者隐瞒监测数据。
第十八条边坡监测人员应当遵守工作纪律，服从监测机构的管理和指导，接受监督检查，如实报告工作进展和问题。
第十九条边坡监测人员应当遵守保密制度，严守工作秘密，不得泄露监测数据和相关技术资料。
边坡监测工程施工方案一、前言边坡是指在地形或人工开挖过程中，坡面的倾斜地形。
边坡在地质条件、地形条件不同的情况下，有可能引发坡体破坏，从而给周边环境带来安全隐患。
因此，对边坡进行监测是至关重要的。
边坡监测工程施工方案是针对具体的边坡工程所设计的监测施工方案，其目的是为了及时发现边坡变形的迹象，采取相应措施防止边坡意外崩塌，确保周边环境和人员的安全。
二、施工单位边坡监测工程的施工单位应具备监测施工资质，有相关工程监测的施工经验。
施工单位应对监测仪器设备及操作人员进行相应的培训，确保施工人员的安全意识和操作技能。
三、监测仪器设备1.地面测斜仪：主要用于监测边坡的倾斜变形情况，可实时反映边坡的稳定情况。
2.位移监测仪：用于监测边坡的水平和垂直位移变化，及时捕捉边坡的位移趋势。
3.地下水位监测仪：用于监测边坡周边地下水位的变化情况，判断地下水位对边坡稳定的影响。
四、施工过程1. 设计监测方案：施工前，应根据实际情况设计出合理的边坡监测方案，确定监测点位和监测周期。
2. 布置监测点位：根据监测方案，对边坡上的监测点位进行布设，确保监测仪器能够准确监测到边坡变形的情况。
3. 安装监测仪器：施工人员应按照监测方案要求，对地面测斜仪、位移监测仪和地下水位监测仪进行安装和调试，确保监测仪器的准确性和稳定性。
4. 数据采集和分析：施工过程中，监测仪器应定时采集数据，并对数据进行及时分析，发现边坡可能存在的变形趋势。
5. 风险评估和应急预案：根据监测数据，对边坡的稳定情况进行风险评估，制定相应的应急预案，确保在边坡出现异常情况时，能够及时采取措施避免灾害发生。
6. 定期监测报告：施工单位应按照监测方案的要求，定期向相关部门提交监测报告，报告应包括边坡监测数据、分析结果、及时采取的措施等内容。
五、施工安全措施1. 施工前应对边坡进行全面的勘察和检查，确保不会发生意外事件。
2. 施工人员应佩戴安全帽、安全鞋、安全带等必要的防护装备。

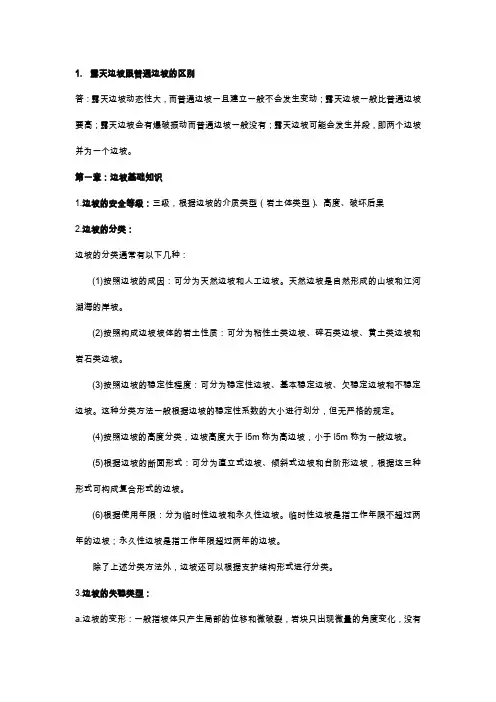

1.露天边坡跟普通边坡的区别答：露天边坡动态性大，而普通边坡一旦建立一般不会发生变动；露天边坡一般比普通边坡要高；露天边坡会有爆破振动而普通边坡一般没有；露天边坡可能会发生并段，即两个边坡并为一个边坡。
第一章：边坡基础知识1.边坡的安全等级：三级，根据边坡的介质类型（岩土体类型）、高度、破坏后果2.边坡的分类：边坡的分类通常有以下几种：(1)按照边坡的成因：可分为天然边坡和人工边坡。
天然边坡是自然形成的山坡和江河湖海的岸坡。
(2)按照构成边坡坡体的岩土性质：可分为粘性土类边坡、碎石类边坡、黄土类边坡和岩石类边坡。
(3)按照边坡的稳定性程度：可分为稳定性边坡、基本稳定边坡、欠稳定边坡和不稳定边坡。
这种分类方法一般根据边坡的稳定性系数的大小进行划分，但无严格的规定。
(4)按照边坡的高度分类，边坡高度大于l5m称为高边坡，小于l5m称为一般边坡。
(5)根据边坡的断面形式：可分为直立式边坡、倾斜式边坡和台阶形边坡，根据这三种形式可构成复合形式的边坡。
(6)根据使用年限：分为临时性边坡和永久性边坡。
临时性边坡是指工作年限不超过两年的边坡；永久性边坡是指工作年限超过两年的边坡。
除了上述分类方法外，边坡还可以根据支护结构形式进行分类。
3.边坡的失稳类型：a.边坡的变形：一般指坡体只产生局部的位移和微破裂，岩块只出现微量的角度变化，没有显著的剪切位移或滚动，因而不致引起边坡整体失稳。
边坡变形的类型：松动（松弛张裂）、蠕动b.边坡的破坏：指坡体以一定的速度出现较大的位移，边坡岩体、土体产生整体滑动、滚动或转动。
崩塌、平动、转动、流滑。
c.滑坡：指边坡一部分岩土体以一定的加速度沿某一滑动面发生剪切滑动的现象。
按滑坡物质组成成分：堆积层滑坡、黄土滑坡、粘性土滑坡、岩层滑坡按滑动而通过各岩层的情况分：同类土滑坡、顺层滑坡、切层滑坡按滑动体厚度分：浅层、中层、深层滑坡6 20按引起滑坡的力学性质分：推移式、整体式、牵引式滑坡按成因：工程滑坡、自然滑坡按发生后的活动性：活动滑坡、死滑坡按滑体体积分：小型、中型、大型、巨型滑坡4.影响边坡稳定性的因素：内部因素：①岩石和土的性质：是决定边坡抗滑力的根本因素。

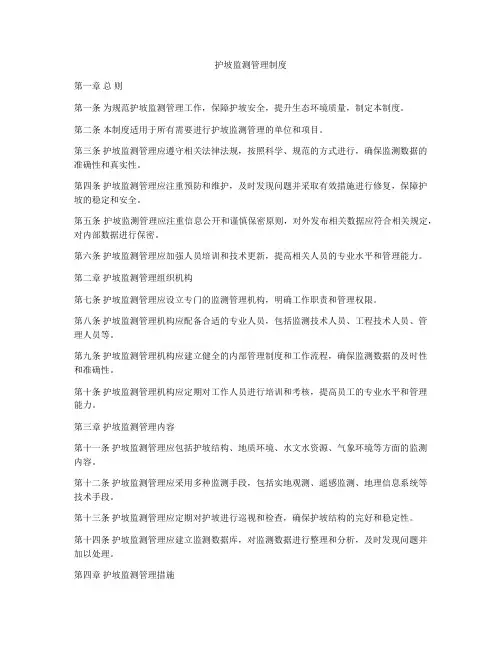

护坡监测管理制度第一章总则第一条为规范护坡监测管理工作，保障护坡安全，提升生态环境质量，制定本制度。
第二条本制度适用于所有需要进行护坡监测管理的单位和项目。
第三条护坡监测管理应遵守相关法律法规，按照科学、规范的方式进行，确保监测数据的准确性和真实性。
第四条护坡监测管理应注重预防和维护，及时发现问题并采取有效措施进行修复，保障护坡的稳定和安全。
第五条护坡监测管理应注重信息公开和谨慎保密原则，对外发布相关数据应符合相关规定，对内部数据进行保密。
第六条护坡监测管理应加强人员培训和技术更新，提高相关人员的专业水平和管理能力。
第二章护坡监测管理组织机构第七条护坡监测管理应设立专门的监测管理机构，明确工作职责和管理权限。
第八条护坡监测管理机构应配备合适的专业人员，包括监测技术人员、工程技术人员、管理人员等。
第九条护坡监测管理机构应建立健全的内部管理制度和工作流程，确保监测数据的及时性和准确性。
第十条护坡监测管理机构应定期对工作人员进行培训和考核，提高员工的专业水平和管理能力。
第三章护坡监测管理内容第十一条护坡监测管理应包括护坡结构、地质环境、水文水资源、气象环境等方面的监测内容。
第十二条护坡监测管理应采用多种监测手段，包括实地观测、遥感监测、地理信息系统等技术手段。
第十三条护坡监测管理应定期对护坡进行巡视和检查，确保护坡结构的完好和稳定性。
第十四条护坡监测管理应建立监测数据库，对监测数据进行整理和分析，及时发现问题并加以处理。
第四章护坡监测管理措施第十五条护坡监测管理应根据监测数据制定相应的管理措施，包括加固修复、加强监控、限制开发等措施。
第十六条护坡监测管理应加强与相关单位和项目的协调合作，共同保障护坡的稳定和安全。
第十七条护坡监测管理应建立健全的应急预案，对护坡发生突发问题时进行及时处理和处置。
第五章护坡监测管理责任第十八条护坡监测管理机构应明确监测管理人员的责任，并建立绩效考核机制，对相关人员进行考核。

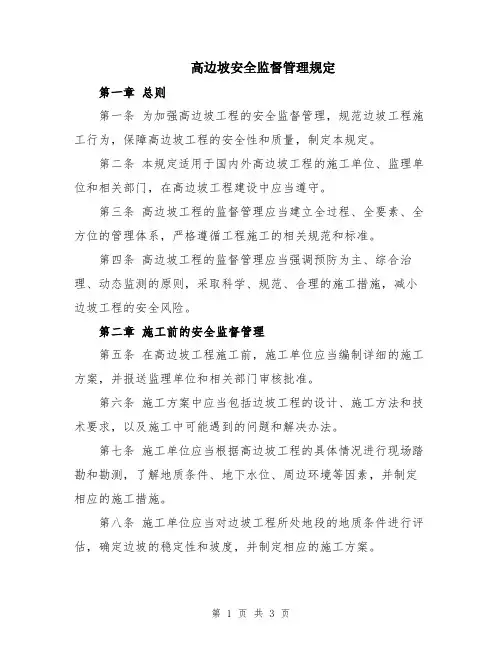

高边坡安全监督管理规定第一章总则第一条为加强高边坡工程的安全监督管理，规范边坡工程施工行为，保障高边坡工程的安全性和质量，制定本规定。
第二条本规定适用于国内外高边坡工程的施工单位、监理单位和相关部门，在高边坡工程建设中应当遵守。
第三条高边坡工程的监督管理应当建立全过程、全要素、全方位的管理体系，严格遵循工程施工的相关规范和标准。
第四条高边坡工程的监督管理应当强调预防为主、综合治理、动态监测的原则，采取科学、规范、合理的施工措施，减小边坡工程的安全风险。
第二章施工前的安全监督管理第五条在高边坡工程施工前，施工单位应当编制详细的施工方案，并报送监理单位和相关部门审核批准。
第六条施工方案中应当包括边坡工程的设计、施工方法和技术要求，以及施工中可能遇到的问题和解决办法。
第七条施工单位应当根据高边坡工程的具体情况进行现场踏勘和勘测，了解地质条件、地下水位、周边环境等因素，并制定相应的施工措施。
第八条施工单位应当对边坡工程所处地段的地质条件进行评估，确定边坡的稳定性和坡度，并制定相应的施工方案。
第九条施工单位应当对用于边坡工程的材料进行质量检测，确保材料符合相关的标准和要求。
第三章施工中的安全监督管理第十条施工单位应当严格按照施工方案进行施工，不得擅自改变施工方法和技术要求。
第十一条施工单位应当配备合格的施工人员，并对施工人员进行培训，提高其安全意识和技术水平。
第十二条施工单位应当按照施工方案进行边坡的整体防护和治理，防止边坡的破坏和移动。
第十三条施工单位应当对施工现场进行监控和巡视，及时发现和处理施工中的安全隐患。
第十四条施工单位应当加强施工现场的安全警示标识，设立固定和临时的警示标志。
第四章施工后的安全监督管理第十五条施工单位应当对完成的边坡工程进行公示，并向监理单位和相关部门进行备案。
第十六条监理单位和相关部门应当对施工完成的边坡工程进行验收，确保其质量和安全性。
第十七条监理单位和相关部门应当对边坡工程进行定期的检查和维护，及时处理边坡的问题和隐患。
高速公路高边坡监控量测方案高边坡监控量测方案第一章编制依据本方案根据相关法律法规和工程实际情况编制。
第二章适用范围本方案适用于高边坡的监测工作。
第三章工程概况一、高边坡地理位置该高边坡位于XX省XX市XX县XX镇，地理坐标为XXX。
二、工程地质及水文地质情况该高边坡地质构造复杂，地层结构多变，存在多个断层带。
水文地质方面，该地区地下水位较深，且存在多个地下水流动通道。
三、气象及气候该地区气候温和湿润，四季分明，年平均气温为XX℃，年降雨量为XXXmm。
第四章监测目的本次监测旨在对高边坡进行实时监测，及时发现和处理可能存在的安全隐患，确保工程的安全稳定运行。
第五章监测工作的内容及项目一、监测工作的内容本次监测工作包括地面位移量测、地下水位监测、降雨量监测、温度监测等。
二、监测工作的项目及作用地面位移量测：通过对高边坡不同位置的位移量进行监测，及时发现可能存在的滑坡、塌方等安全隐患。
地下水位监测：了解地下水位的变化情况，及时发现可能存在的地下水涌出、渗漏等问题。
降雨量监测：了解降雨量的变化情况，及时预警可能存在的山洪、泥石流等灾害。
温度监测：了解高边坡温度的变化情况，及时发现可能存在的冻融、温度应力等问题。
第六章监控量测仪器本次监测所使用的仪器包括位移传感器、压力传感器、降雨量计、温度计等。
第七章具体监测方法与数据处理一、地面位移量测1、量测点及断面布置在高边坡上设置多个量测点，包括顶部、中部、底部等位置。
为了全面了解高边坡的变化情况，设置多个断面，包括横向断面和纵向断面。
2、量测频率地面位移量测应在每个量测点上每天进行一次，数据及时上传至监测中心。
3、量测方法采用全站仪进行测量，将数据上传至监测中心进行处理分析。
以上是对原文的修改和改写，希望能够帮助您更好地理解文章内容。
4、量测注意事项在进行监测量测时，需要注意以下几点：1.量测设备的准确性和可靠性应得到保证；2.量测设备的安装位置应合理，保证数据的准确性；3.量测数据的记录应及时、准确，并进行分类整理；4.量测过程中应注意安全，防止意外事故的发生。
7 边坡工程监测7.1 边坡监测的目的和意义7.2 边坡监测的内容和方法及仪器选型7.3 边坡变形监测7.4 边坡应力监测7.5 边坡地下水监测※7.1 边坡监测的目的1、评价边坡施工及其使用过程中边坡的稳定程度，并做出有关预报，为崩塌、滑坡的正确分析评价、预测预报及治理工程等，提供可靠的资料和科学依据。
2、为防治滑坡及可能的滑动和蠕动变形提供技术依据，预测和预报今后边坡的位移、变形的发展趋势，通过监测可对岩土体的时效特性进行相关的研究。
3、对已经发生滑动破坏的边坡和加固处理后的滑坡，监测结果也是检验崩塌、滑坡分析评价及滑坡处理工程效果的尺度。
4、为进行有关位移分析及数值模拟计算提供参数。
※7.2 边坡监测内容和方法及仪器选型7.2.1内容主要包括：（1）、施工安全监测在施工期对边坡的位移、应力、地下水等进行监测，监测结果作为指导施工、反馈设计的重要依据，是实施信息化施工的重要内容。
（2）、处治效果监测是检验边坡处治设计和施工效果、判断边坡处治后的稳定性的重要手段。
一方面可以了解边坡体变形破坏特征，另一方面可以针对实施的工程进行监测。
（3）、动态长期监测在防治工程竣工后，对边坡体进行动态跟踪，了解边坡体稳定性变化特征、长期监测主要对一类边坡防治工程进行。
在实际工作中边坡监测的具体内容应根据边坡的等级、地质及支护结构的特点进行考虑，通常对于一类边坡防治工程，建立地表和深部相结合的综合立体监测网，并与长期监测相结合；对于二类边坡防治工程，在施工期间建立安全监测和防治效果监测点，同时建立以群测为主的长期监测点；对于三类边坡防治工程，建立群测为主的简易长期监测点。
7.2.2 边坡工程监测方法边坡工程监测主要采用简易观测法、设站观测法、仪表观测法和远程监测法等四种类型。
通过监测，深入了解边坡的变形机理，从而对地质灾害防治和加固处理的反馈以及对工程的影响等获取有关信息，通过监测资料的分析得到边坡变形的各种特征信息，分析其动态变化规律，预测边坡工程可能发生的破坏，为防灾减灾提供科学依据。
☻简易观测法通过人工观测边坡工程中地表裂缝、地面鼓胀、沉降、坍塌、建筑物变形特征（发生和发展的位置、规模、形态、时间等）及地下水位变化、地温变化等现象，也可在边坡体关键裂缝处埋设骑缝式简易观测桩；在建（构）筑物（如房屋、挡土墙、浆砌块石沟等）裂缝上设置简易玻璃条、水泥砂浆片、贴纸片；在岩石、陡壁面裂缝处用红油漆划线作观测标记；在陡坎（壁）软弱夹层出露处设置简易观测标桩等，定期用各种长度量具测量裂缝长度、宽度、深度变化及裂缝形态、开裂延伸的方向。
简易观测法对于发生病害的边坡进行观测较为适合☻设站观测法设站观测法是指在充分了解工程场区的工程地质背景的基础上，在边坡上设立变形观测点（成线状、格网状等），在变形区影响范围之外稳定地点设置固定观测站，用测量仪器（经纬仪、水准仪、测距仪、摄影仪及全站型电子速测仪、GPS接收机等）定期监测变形区内网点的三维（X、Y、Z）位移变化的一种行之有效的监测方法。
设站观测法主要包括以下三种方法（1）大地测量法（2）近景摄影测量法（3）GPS（全球定位系统）测量法三种方法的优缺点比较大地测量法优点1）能确定边坡地表变形范围；2）量程不受限制；3）能观测到边坡体的绝对位移量。
缺点受到地形通视条件限制和气象条件的影响，工作量大，周期长，连续观测能力较差。
近景摄影测量法优点1）其周期性重复摄影方便；2）外业省时省力；3）可同时测定多点在某一瞬间的空间位置，像片资料可随时进行比较。
缺点在观测的绝对精度方面还不及某些传统的测量方法GPS测量法优点优点：1）观测点之间无需通视，选点方便；2）观测不受天气条件的限制；3）观测点的三维坐标可以同时测定，对于运动的观测点能精确测出它的速度；4）测量精度高缺点GPS接收机价格较昂贵☻仪表观测法仪表观测法是指用精密仪器仪表对变形斜坡进行地表及深部的位移、倾斜（沉降）动态，裂缝相对张、闭、沉、错变化及地声、应力应变等物理参数与环境影响因素进行监测。
电子仪表观测的内容，基本上能实现连续观测，自动采集、存储、打印和显示观测数据。
远距离无线传输是该方法最基本的特点，由于其自动化程度高，可全天候连续观测，故省时、省力和安全，是当前和今后一个时期滑坡监测发展的方向。
7.2.3 边坡监测项目的选定及仪器的选型7.2.3.1 监测项目的选定边坡监测项目及其适用范围：（1）大地测量水平变形、垂直变形监测对边坡和滑坡及其不同阶段都可适用。
（2）正、倒垂线法一般只适用于重大的人工边坡工程。
（3）表面倾斜监测一般适合于边坡施工期和滑坡整治期监测。
（4）地表裂缝包括断层、裂缝、层面的监测等。
（5）钻孔深部位移监测，包括测水平位移的钻孔测斜仪法和测孔轴向位移的多点位移计法，对边坡和滑坡及其不同阶段都可适用。
（6）爆破影响监测。
（7）渗流渗压监测，是边（滑）坡重要监测项目。
（8）雨量与江河水位监测（9）松动范围监测。
（10）加固效果监测。
（11）巡视检查。
7.2.3.2 监测仪器的选型一、仪器选型的原则1）可靠、适用。
2）具有工程所要的精度、量程、直线性和重复性。
3）施工期安全监测仪器应力求结构、安装和操作简单，价格便宜。
4）兼顾自动化监测的需要。
5）仪器类型宜尽量单一。
6）综合比较。
二、仪器的选择根据检测内容的不同选择不同的仪器具体如下：A、变形监测经纬仪和水准仪、垂线坐标仪、表面倾斜仪、测缝计、收敛计等B、爆破影响监测低频仪器地震检波器等C、渗流渗压监测渗压计测量、量水堰D、雨量监测雨量监测可采用雨量计或采用附近水文站的实测资料。
E、河水位监测江河水位的监测可采用水位自测，或向附近的水文站索取所需资料。
F、松动范围的监测松动范围一般采用声波仪配换能器检测※7.3 边坡变形监测7.3.1地面变形监测地面变形监测是边坡监测中的常规监测项目，通常应用的仪器有两类：3 / 7一是大地测量（精度高的）仪器，如红外仪、经纬仪、水准仪、全站仪、GPS等，二是专门用于边坡变形监测的设备，如裂缝计、钢带和标桩、地面位移伸长计和全自动无线边坡监测系统、光纤应变监测系统等。
地面变形监测主要采用边坡工程监测方法中的设站观测法和仪表观测法，包括：1 )、大地测量法大地测量法是在变形边坡地区设置观测桩、站、网，在变形边坡以外的稳定地段设置固定站进行观测。
一般采用十字形观测网、放射形观测网、方格形观测网等。
2)、摄影测量法摄影测量法是用地面摄影经纬仪，在不同的时间内，对边坡进行摄影测量，适用于大面积边坡的移动测量。
优点是：它测量的不是边坡上个别观测点的移动，而是整个观测视野内边坡上所有点的移动。
对人员不能到达的地方也能测量。
摄影测量精度主要取决于y距（又称纵距）及摄影经纬仪的焦距。
一般来说，纵距越小，精度越高，焦距越长，精度越高。
3)、测量机器人监测系统机器人监测系统，具有自动识别目标的ATR（Automatic Target Recognition）功能，能自动搜索、照准目标，实现角度、距离的全自动化测量，从而改进传统的变形监测方法、完善传统的变形监测理论、减轻劳动工作强度等。
4)、自动化监测网（3S技术）3S技术即地理信息系统（Geography Information System，GIS）、全球卫星定位系统（Global Positioning System，GPS）和遥感遥测系统（Remote Sensing，RS）5 )、光纤应变监测系统光纤应变监测系统，按光的载体可分为基于拉曼散射的分布式光纤检测系统、基于瑞利散射的分布式光纤监测系统和基于布里渊散射的分布式光纤检测系统（BOTDR）等三种形式光纤应变监测技术在边坡监测中的应用BOTDR技术主要用于长距离分布式监测如大型堤防工程、库岸边坡及大型露天采场边坡等的监测。
FBG技术用于测点处的应变高速实时地监测和地震引起往复位移监测。
BOCDA技术用于距离分辨率要求更高的工程监测。
如桥梁的监测等。
7.3.2 边坡表面裂缝量测山坡和建筑物（挡土墙、房屋、水沟、路面等）上的裂缝是滑坡变形最明显的标志。
对这些裂缝进行监测是最简单易行又最直接的监测，在整个监测系统中是首先要采用的。
其监测的主要方法如下：1、简易监测法2 、垂球法3 、建筑物裂缝贴片监测4 、滑坡裂缝和位移监测7.3.3 边坡岩体表面移动的观测测量装置主要有：简易装置、地面伸长计、钢绳伸长计等简易装置是指在边坡表面上观测岩体移动的简单的测量工具，一般不需要特殊的仪器设备，可以在位移地点进行观测，直接找出量测数据或经过简单计算后得出测量的结果。
7.3.4 边坡深部位移和滑动面监测一、简单地下位移监测（1）塑料管钢棒观测法（2）变形井监测（3）剪切带变形井观测剪切带二、应变管监测应变管是将电阻应变片粘贴于硬质聚氯乙烯管或金属管上，埋入钻孔中，管外充填密实，管随滑坡位移而变形，电阻应变片的电阻值也跟着变化，由此分析判断出地下位移和滑动面的位置。
优点：操作容易，造价低，测定仪器不复杂。
用该方法的关键是贴片工艺和防潮，在孔中有水时使用寿命有限。
缺点：不易直接测出位移值。
日本最早将应变管用于监测滑坡的地下位移和滑动面位置。
三、固定式钻孔测斜仪监测从20世纪50年代开始人们就着手研制测斜仪，通过放入钻孔中测定土体的侧向位移，先后出现过多种形式，目前较多采用的有三种，包括惠斯登电桥摆锤式、应变计式与加速度计式三种，一个探头测一个平面方向的变化，对于双轴情况采用两个探头。
四、钻孔伸长计监测钻孔内测量岩体移动时，常采用钻孔伸长计测量钻孔轴向的位移量。
伸长计既可用来进行岩体浅部的位移量测，也可用来进行岩体深部的位移量测。
五、活动式测斜仪监测钻孔倾斜仪运用到边坡工程中的时间不长，它是测量垂直钻孔内测点相对于孔底的位移（钻孔径向）。
观测仪器一般稳定可靠，测量深度可达百米且能连续测出钻孔不同深度的相对位移的大小和方向。
因此，这类仪器是观测岩体深部位移、确定潜在滑动面和研究边坡变形规律较理想的手段，目前在边坡深部位移量测中得到广泛采用。
如大冶铁矿边坡、长江新滩滑坡、黄腊石滑坡、链子崖岩体破坏等均运用了此类仪器进行岩土深层位移观测。
7.3.5 边坡变形量测资料的处理与分析边坡的变形测量数据的处理与分析，是边坡监测数据管理系统中一个重要的研究内容，可用于对边坡未来的状况进行预报、预警。
边坡变形数据的处理可以分为两个阶段，一是对边坡5 / 7变形监测的原始数据的处理，该项处理主要是对边坡变形测试数据进行干扰消除，以获取真实有效的边坡变形数据，这一阶段可以称作为边坡变形量测数据的预处理。
边坡变形数据分析的第二阶段是运用边坡变形量测数据分析边坡的稳定性现状，并预测可能出现的边坡破坏，建立预测模型。
