土石坝灌浆技术规范(SD266-88)

充填式灌浆根据选定的方案：采用充填式灌浆对大坝渗漏湿坡进行处理。

根据《土坝坝体灌浆技术规范》SD266—88及原省水利水电厅、水利管理局编印《堤坝灌浆技术》进行：(1)布孔．造孔布孔：视具体情况作具体的分析，但一般按一固定规则布孔，我们采用马格公式计算灌浆扩散半径为1.85 m进行布孔，沿坝轴线从左岸向右岸布设2排灌浆孔，前后排灌浆之间按三角形布设。

即排距为1 m，孔距为3 m，各孔深度达到渗漏层以下2 m。

钻孔灌浆顺序的施工原则是采用逐渐加密法，孔距由稀至密，逐渐加密至设计孔距，分序钻孔灌浆。

在堆石棱台体上水平距高程10 m 左右不要布孔，以防止阻塞排水棱体或抬高浸润浅。

该水库土坝为心墙坝，对坝体采取充填式灌浆，坝体中间灌浆孔设在原坝顶中央，与坝基帷幕灌浆在同一横断面上，第一序扎孔距为 4 m，第二序孔孔距为2 m，第三序孔孔距为1 m。

坝体灌浆和基础帷幕灌浆相结合，先对坝体的第一、二序孔进行灌浆，坝体灌浆和基础帷幕灌浆相重合处即坝体第三序孔，先进行帷幕灌浆，再进行坝体灌浆。

第二排也分为三序进行，但孔位应与第一排保持铅直，最大偏差不得大于孔深的2％。

充填灌浆孔平面布置如图2所示。

坝体灌浆孔为三排，梅花形布置，排距 1.0 m，孔距1.0 m，钻机干法造孔，孔径70 mm，钻至坝基岩。

灌浆材料采用粘土浆。

其组成成分粘粒：粉粒：砂粒为4：5：1，浆液浓度应稀后浓，具体数值由试验确定。

灌浆采用分段灌注法，由下至上，下套管分段灌注，段长5 m。

灌浆时先灌上游一排孔，再灌下游一排孔，最后灌中问一排孔。

造孔灌浆分三序施工，第一序孔距4 m，第二序孔距2 m，第三序孔距1 m，造一序孔，灌一序孔，灌完一序孔，再灌下一序孔。

在灌浆中，应对第一序孔轮灌，采用少灌多复的方法，每m孔深每次灌浆量应控制在0.3～0.5立方米，每孔灌浆次数6次，每次间隔5 d。

施工单位在灌浆过程中应作好灌浆记录。

灌浆压力应通过现场试验确定，孔口压力控制在50 kPa以内，在施工过程中根据实际情况加以调整，灌至大坝上半部分压力应减少。

劈裂式灌浆施工监理实施细则1．总则1．1本细则依据土坝坝体灌浆施工技术规定SD266-88、水利水电建设工程验收规程SL223—1999。

1．2本细则适用于本合同施工图纸的土坝坝体灌浆工程.2．开工许可证申请2．1灌浆工程开工前l4天，承包人应根据设计及合同技术规范要求,对灌浆所用的土料和浆液进行试验,同时选有代表性堤段进行灌浆试验，并将试验大纲报监理部审批．2．2灌浆试验结束后，承包人应及时整理试验成果报告报监理部审批．2．3灌浆工程开工前l4天,承包人应根据试验成果和技术规范要求，结合现场施工条件，编制灌浆工程施工措施计划报监理部审批．包括下列内容：（1)工程概况（灌浆部位、施工布置、钻孔分序及编号)（2）灌浆工序、工艺和压力：；(3）施工设备的配置与劳动力组织;（4)质量和安全保证措施：(5）施工进度计划；（6）作业原始记录资料收集与整理．2．4承包人应做好各种灌浆材料的检测和浆材配比的试验工作,并于灌浆开始前将试验成果报监理部审批．3．施工过程监理3．1承包人必须按设计要求按序次施放孔位，并在现场注明号与孔号．钻孔应按设计序次进行,未经设计修改或监理同意，不得随意改变钻孔序次．3．2钻孔作业中,承包人应对孔斜孔深及时进行检查，保证钻孔质量,并填写造孔的记录和描述．如发现特殊情况，应详细记录并分析处理．3．3承包人应凭证开灌，灌浆前应及时通知监理人员，施工作业人员应根据灌浆任务书进行灌浆作业．3．4在灌浆过程中，应按监理批准的配比配料，采用机械制浆,所用土料应先浸泡并搅拌成浆,灌浆前再经过过滤筛．3．5在灌浆过程中，应经常检查浆液指标如浆夜容重、输浆量、稳定性、自由析水率等是否符合要求．3．6灌浆应采用孔底注浆全孔灌注的方法，应先灌河槽段，后灌岸坡段和弯曲段，控制好施工次序．3．7灌浆开始先用稀浆，经过3—5min后再加大泥浆稠度；灌浆中应先对第一序孔轮灌,采用少灌多复的方法．一序孔灌浆结束后再进行二序孔，二序孔灌浆结束后再进行三序孔．3．8灌浆过程中应做好灌浆量控制、灌浆压力控制、横向水平位移、裂缝开展宽度控制，以保证灌浆期间堤体安全和灌浆质量．劈裂式灌浆应尽量推迟和限制坝面出现裂缝,裂缝限制宽度应根据灌浆试验确定，一般控制在3cm以内，要求在停灌后坝体裂缝能基本闭合.3．9灌浆结束应以浆液升至孔口经连续复灌溉3次不再吃浆时，可终止灌浆．劈裂式灌浆封孔，当每孔灌完后，可将注浆管拔出，注满容重大于1.5t/m3的稠浆如果浆面下降，可继续灌注稠浆，直至浆面升至坝顶不再下降为止．3．10承包人应按规范要求对灌浆材料进行抽检试验，及时对钻孔和灌浆作业做好原始记录，原始记录资料应真实齐全清晰准确．4．施工质量控制4．1灌浆孔应按设计要求布孔，造孔必须按序进行,造孔偏差不得大于孔深的2％．4．2灌浆过程中应按设计要求控制浆液各项指标，对浆液容重和输浆量应每小时测定1次并记录，浆液的稳定性和自由析水率10天测定1次并记录.4．3灌浆应按序进行，每次最大灌浆量应按设计要求控制，每孔灌浆次数应通过试验确定,一般为5-10次并记录。

江苏省水库技术管理办法2008-11-28发布2009-1-1实施江苏省水利厅发布江苏省水库技术管理办法主编单位：江苏省水利厅工管处批准部门：江苏省水利厅施行日期：2009年1月1日江苏省水利厅二〇〇八年十一月江苏省水利厅文件苏水管〔2008〕199号关于印发《江苏省水库技术管理办法》的通知各有关市水利（务）局：为加强和规范我省水库管理，确保水库安全完整，不断提高技术管理水平，充分发挥水库效益，结合我省水库工程管理实际，我厅组织编制了《江苏省水库技术管理办法》，现予以印发，请遵照执行。

实施过程中如遇有问题请及时函告省水利厅工管处。

二〇〇八年十一月二十八日主题词：水利工程管理办法通知抄送：水利部建设与管理司、省经贸委、省建设厅、省交通厅、省旅游局、省电力公司前言本办法依据江苏省水库技术管理的实际情况进行编制，编写要求执行《水利技术标准编写规定》SL1-2002。

《江苏省水库技术管理办法》主要包括以下内容：——水库工程的巡视检查——水库工程的监测；——水库工程的养护；——水库工程的修理；——水库调度运用；——白蚁及其他动物危害的防治；——安全管理；——技术档案管理。

批准部门：江苏省水利厅解释单位：江苏省水利厅工管处主持单位：江苏省水利厅工管处主编单位：江苏省水利厅工管处审定：陶长生审查：郑在洲朱德伦黄章羽主要起草人：吕金宝郭宁郑福寿腾亚元朱家年王儒波傅力生龚国兴陈江河目次1 总则 (14)2 巡视检查 (17)2.1 一般规定 (17)2.2 检查项目和内容 (19)2.3 检查方法和要求 (23)2.4 检查记录和报告 (24)3 工程监测 (26)3.1 一般规定 (26)3.2 变形监测 (26)3.3 渗流监测 (32)3.4 水文、气象监测 (38)3.5 监测资料的整编与分析 (41)4 工程养护 (43)4.l 一般规定 (43)4.2 坝顶、坝端养护 (43)4.3 坝坡、坝区养护 (44)4.4 排水设施养护 (45)4.5 输、泄水建筑物养护 (46)4.6 观测设施养护 (49)4.7 自动监控设施养护 (50)4.8 管理设施养护 (51)5 工程修理 (52)5.1一般规定 (52)5.2 护坡修理 (53)5.3 坝体裂缝修理 (58)5.4 坝体渗漏修理 (62)5.5 坝基渗漏和绕坝渗漏修理 (67)5.6 坝体滑坡修理 (70)5.7 排水设施修理 (72)5.8 输、泄水建筑物修理 (73)5.9 观测、监控设施修理 (80)5.10 管理设施修理 (81)6 调度运用 (82)6.1 一般规定 (82)6.2 防汛工作 (83)6.3 防洪调度 (85)6.4 兴利调度 (86)6.5 控制运用 (87)6.6 冰冻期间运用 (90)6.7 洪水调度考评 (90)7 白蚁及其他动物危害的防治 (92)7.1 一般规定 (92)7.2 白蚁普查与防治 (92)7.3 蚁害控制验收 (95)7.4 其他动物危害的防治 (96)8 安全管理 (98)8.1 注册登记 (98)8.2 安全鉴定 (99)8.3 水库降等与报废 (102)8.4 依法管理 (104)8.5 大坝安全应急管理 (105)8.6 安全生产 (105)9 技术档案管理 (109)9.1 一般规定 (109)9.2 技术档案内容 (109)9.3 归档与保管 (111)附录A 巡视检查 (112)表A 巡视检查记录表 (112)附录B 监测项目分类及测次 (113)表B-1 水库安全监测项目分类表 (113)表B-2 水库安全监测项目测次表 (115)附录C 测压管的埋设安装及灵敏度检验方法 (117)C.1 造孔 (117)C.2 测压管制造 (117)C.3 测压管安装 (118)C.4 封孔 (119)C.5 灵敏度检验 (120)C.6 管口保护 (120)C.7 原始资料考证 (121)附录D 量水堰及其安装 (122)D.1 量水堰的类型和结构 (122)D.2 量水堰的安装 (122)D.3 量水堰的流量计算公式 (123)附录E 抢修 (125)E.1 一般规定 (125)E.2 漏洞抢修 (125)E.3 管涌和流土抢修 (130)E.4 塌坑抢修 (133)E.5 滑坡抢修 (134)E.6 洪水漫坝抢修 (136)E.7 裂缝抢修 (138)E.8 涵闸抢修 (140)1 总则1.0.1 根据《中华人民共和国水法》、《中华人民共和国防洪法》、《水库大坝安全管理条例》和《江苏省水利工程管理条例》等法律、法规和水利行业标准，结合我省实际，特制定本办法。

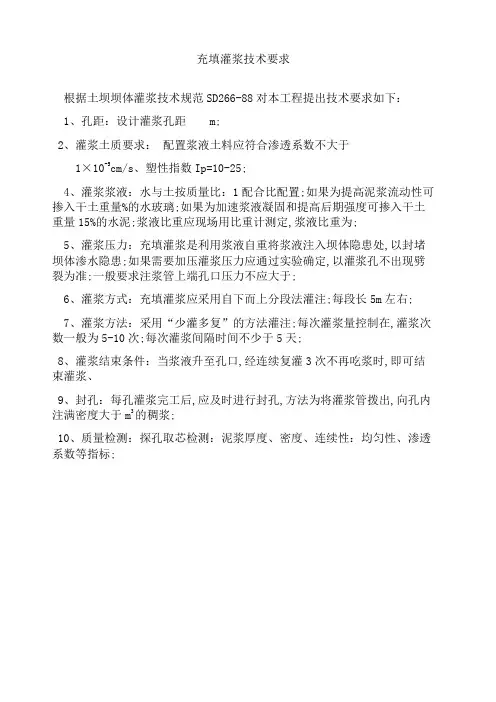

充填灌浆技术要求
根据土坝坝体灌浆技术规范SD266-88对本工程提出技术要求如下：
1、孔距：设计灌浆孔距 m;
2、灌浆土质要求：配置浆液土料应符合渗透系数不大于
1×10-5cm/s、塑性指数Ip=10-25;
4、灌浆浆液：水与土按质量比：1配合比配置;如果为提高泥浆流动性可掺入干土重量%的水玻璃;如果为加速浆液凝固和提高后期强度可掺入干土重量15%的水泥;浆液比重应现场用比重计测定,浆液比重为;
5、灌浆压力：充填灌浆是利用浆液自重将浆液注入坝体隐患处,以封堵坝体渗水隐患;如果需要加压灌浆压力应通过实验确定,以灌浆孔不出现劈裂为准;一般要求注浆管上端孔口压力不应大于;
6、灌浆方式：充填灌浆应采用自下而上分段法灌注;每段长5m左右;
7、灌浆方法：采用“少灌多复”的方法灌注;每次灌浆量控制在,灌浆次数一般为5-10次;每次灌浆间隔时间不少于5天;
8、灌浆结束条件：当浆液升至孔口,经连续复灌3次不再吃浆时,即可结束灌浆、
9、封孔：每孔灌浆完工后,应及时进行封孔,方法为将灌浆管拨出,向孔内注满密度大于m3的稠浆;
10、质量检测：探孔取芯检测：泥浆厚度、密度、连续性：均匀性、渗透系数等指标;。

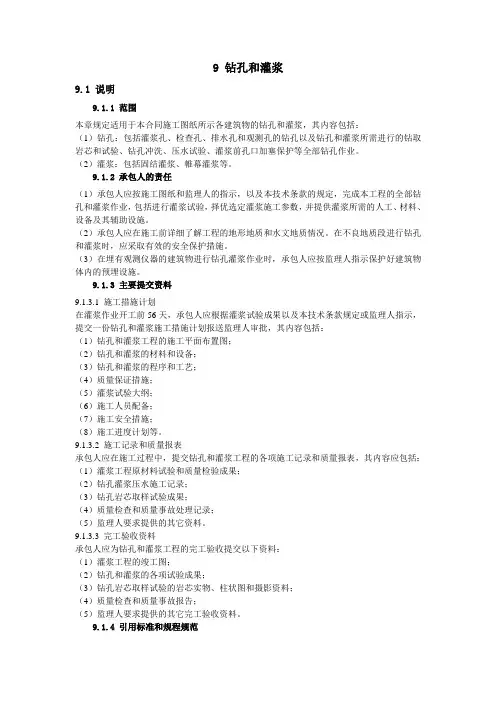

9 钻孔和灌浆9.1 说明9.1.1 范围本章规定适用于本合同施工图纸所示各建筑物的钻孔和灌浆，其内容包括：（1）钻孔：包括灌浆孔、检查孔、排水孔和观测孔的钻孔以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。

（2）灌浆：包括固结灌浆、帷幕灌浆等。

9.1.2 承包人的责任（1）承包人应按施工图纸和监理人的指示，以及本技术条款的规定，完成本工程的全部钻孔和灌浆作业，包括进行灌浆试验，择优选定灌浆施工参数，并提供灌浆所需的人工、材料、设备及其辅助设施。

（2）承包人应在施工前详细了解工程的地形地质和水文地质情况。

在不良地质段进行钻孔和灌浆时，应采取有效的安全保护措施。

（3）在埋有观测仪器的建筑物进行钻孔灌浆作业时，承包人应按监理人指示保护好建筑物体内的预埋设施。

9.1.3 主要提交资料9.1.3.1 施工措施计划在灌浆作业开工前56天，承包人应根据灌浆试验成果以及本技术条款规定或监理人指示，提交一份钻孔和灌浆施工措施计划报送监理人审批，其内容包括：（1）钻孔和灌浆工程的施工平面布置图；（2）钻孔和灌浆的材料和设备；（3）钻孔和灌浆的程序和工艺；（4）质量保证措施；（5）灌浆试验大纲；（6）施工人员配备；（7）施工安全措施；（8）施工进度计划等。

9.1.3.2 施工记录和质量报表承包人应在施工过程中，提交钻孔和灌浆工程的各项施工记录和质量报表，其内容应包括：（1）灌浆工程原材料试验和质量检验成果；（2）钻孔灌浆压水施工记录；（3）钻孔岩芯取样试验成果；（4）质量检查和质量事故处理记录；（5）监理人要求提供的其它资料。

9.1.3.3 完工验收资料承包人应为钻孔和灌浆工程的完工验收提交以下资料：（1）灌浆工程的竣工图；（2）钻孔和灌浆的各项试验成果；（3）钻孔岩芯取样试验的岩芯实物、柱状图和摄影资料；（4）质量检查和质量事故报告；（5）监理人要求提供的其它完工验收资料。

土坝坝体灌浆技术规范SD 266-88编制说明第一章总则第二章灌浆前的准备工作第三章灌浆设计第四章灌浆施工第五章灌浆观测第六章灌浆质量检查和验收第一章总则第1．0．2条本规范对适宜灌浆的土坝坝型和坝高的规定，是根据各地大多数土坝的灌浆经验提出的。

我国用灌浆措施加固土坝坝体成功的实例很多，坝高大都在60m以下，且多为均质坝和宽心墙坝。

随着灌浆技术的发展，这个界限可能被突破，但一定要经过充分论证和试验研究。

土堤的高度较低，规范要求可能偏高，使用时可因地制宜，灵活掌握。

第1．0．6条一般要求在水库低水位时进行灌浆。

低水位指库水位低于隐患的最低高程。

但有时不易达到，如多年调节水库，弃水引起的经济损失太大，年调节水库不能在一个枯水期完成坝体灌浆的，也可允许在较高水位情况灌浆，但应严格灌浆工艺，注意灌浆观测和控制。

第二章灌浆前的准备工作第二节隐患勘探第2．2．5条勘探土坝坝体隐患不宜采用注水试验的方法，这是因为：1）用注水试验勘探主坝坝体隐患的大小和位置，难以说明问题；2）根据土坝应力计算，水力劈裂理论及劈裂灌浆实践表明，土坝坝体有些部位小主应力很小，容易产生水力劈裂，注水试验可使无隐患的坝体产生新的裂缝，或使原来有隐患的坝体产生更大更多的裂缝。

第三节灌浆物料、机具的准备第2．3．2条灌浆设计有特殊要求，还应备够其它材料，是指在短期内要有一定的强度、防渗性能、堵塞各种洞穴、杀死白蚁等。

或因土料不能满足设计某些指标，要求改善浆液的情况。

第2．3．3条比较大的工程应选用土坝坝体灌浆配套机械，使用非配套设备时，主要应注意泥浆泵的选择。

泥浆泵容量过大，易造成不适当的劈裂坝体。

容量过小，灌浆压力达不到设计要求，终灌时间很长，既拖延了工期，灌浆质量也难以保证。

一般应通过灌浆试验，选择合适的泥浆泵。

第三章灌浆设计第二节劈裂式灌浆设计第3．2．3条河槽段比较容易实现控制性劈裂灌浆，不论设计或施工都先从这段入手。

终孔距离与灌浆孔序有关，一般采用2～3序孔，北方地区的主坝采用两序孔。

编号：FS-QG-48790土坝坝体灌浆技术规范办法
Earth dam body grouting technical specifications
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

前言
各省、自治区、直辖市、水利(水电)厅(局)、各流域机构、各有关单位:
近年来我国采用灌浆方法加固土坝坝体，消除隐患，控制渗流，收到了显著的效果，也积累了丰富的经验。

为了加强对坝体灌浆的技术管理，提高灌浆质量和工艺水平，我部组织有关省水利厅(局)、流域机构编写了《土坝坝体灌浆技术规范》编号为SD266-88现予颁发，请各地按照执行。

本《技术规范》的内容多，属各地灌浆经验总结，在有些方面尚不够，成熟随着灌浆技术的发展，有待进一步完善和提高。

各地在执行过程中应注意积累资料，发现问题请将意见随时寄送部水管司
请输入您公司的名字
Foonshion Design Co., Ltd。

土坝坝体灌浆技术规范SD 266--88中华人民共和国水利部关于颁发《土坝坝体灌浆技术规范》的通知（88）水管字第1号各省、自治区、直辖市水利（水电）厅（局），各流域机构，各有关单位：近年来我国采用灌浆方法加固土坝坝体，消除隐患，控制渗流，收到了显著的效果，也积累了丰富的经验。

为了加强对坝体灌浆的技术管理，提高灌浆质量和工艺水平，我部组织有关省水利厅（局）、流域机构编写了《土坝坝体灌浆技术规范》编号为SD266－88现予颁发，请各地按照执行。

本《技术规范》的内容，多属各地灌浆经验总结，在有些方面尚不够成熟，随着灌浆技术的发展，有待进一步完善和提高。

各地在执行过程中应注意积累资料，发现问题请将意见随时寄送部水管司。

1988年5月4日水利水电工程监理适用规范全文数据库前言第一章总则第二章灌浆前的准备工作第三章灌浆设计第四章灌浆施工第五章灌浆观测第六章灌浆质量检查和验收附录一土观隐患探测常用仪器表附录二土坝灌浆机械性能规格表附录三土坝坝体劈裂式灌浆最大允许灌浆压力的计算附录四浆液试验仪器设备表附录五坝体劈裂灌浆不利情况下的坝体稳定性验算附录六观测记录和成果表附录七土坝坝体灌浆验收报告书格式编制说明前言土坝坝体灌浆是加固土坝（堤）的一项重要技术措施，50年代开始，多采用充填式灌浆，从70年代中期起发展了劈裂灌浆新技术，在国内上千座水库土坝坝体防渗加固中收到良好效果。

为了使土坝坝体灌浆有章可循，1981年水利电力部水利管理司委托山东、浙江、安徽、湖南等省水利（水电）厅和黄河水利委员会共同起草了《土坝坝体灌浆技术规范》，并于1982年、1983年两次主持召开审稿会，组织国内灌浆工程技术专家和有实践经验的灌浆工程技术人员讨论修改。

之后，由山东省水利科学研究所在讨论稿的基础上，吸收了近几年迅速发展的土地坝坝体（土堤）灌浆技术和新的研究成果，完成了《土坝坝体灌浆技术规范》第三稿。

水利管理司于1986年10月主持召开了第三次审稿会，对第三稿进行了认真的讨论、修改，1987年报部审批。

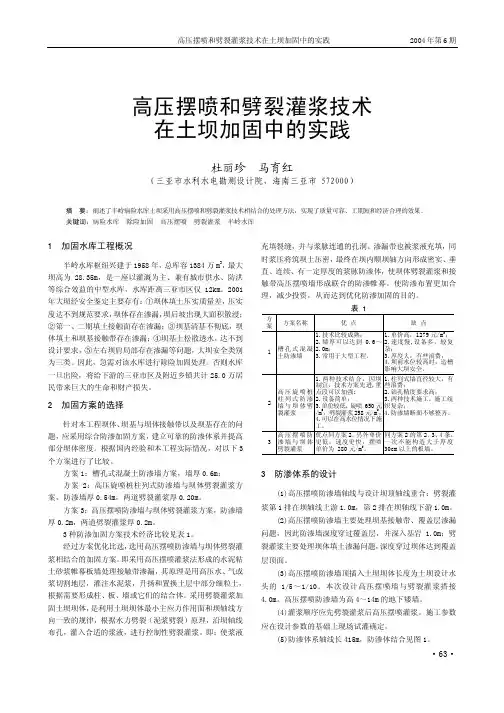

·63·
水利技术监督
2004 年第 6 期
1.0 1.0
58.30
两道劈 裂灌浆
4m 1m
覆盖层
摆喷防渗墙
基岩
图1
4 劈裂灌浆设计和施工
4.1 劈裂灌浆设计
(1)设计依据《土坝坝体灌浆技术规范》（SD266-88），
并结合本工程和吸收国内先进经验。
(2)根据本工程均质坝土料和国内经验，采用两道劈裂
孔间距 5.0m，两排孔间距 2.0m，梅花形布孔。灌浆顺序为
先灌上游一排孔，后灌下游一排孔。
(5)单排灌浆形成的浆脉凝结体厚度 0.1m，两排平均厚
度 0.20m。
(6)浆脉凝结体技术指标：浆脉 28d 抗压强度≥1.0Mpa、渗
透系数≤i×10-7cm/s、渗透破坏坡降≥500，允许坡降[J]取 80。
灌浆。1 道灌浆劈裂宽度小，灌浆次数多，两道厚度比 1 道
大而且比较均匀。特别对水平砂砾层，两道灌浆之间能灌入
较多的浆液，有利于提高防渗效果。
(3)劈裂灌浆钻孔深达到覆盖层顶面，灌浆到设计坝顶
高程 58.30m。
(4)劈裂灌浆轴线距坝轴线上下游各 1.0m，钻孔终孔间
距一般为 5.0m，分两序施灌。第一序孔间距为 10m，第二序
(4)灌浆材料使用 425 号普通硅酸盐水泥或矿渣水泥， 纯水泥浆，浆液密度≥1.5g/cm3，水灰比 1.0 左右。使用减 水剂，掺量为水泥重的 1%。本工程墙体凝结后为水泥粘土 砂浆体，28d 后有较高的强度、较小的渗透系数和较大的破 坏坡降。
(5)墙体技术指标：墙体 28d 抗压强度≥2MPa、渗透系数 ≤3×10-7cm/s、破坏坡降≥500，允许坡降[J]取 100。
△P —孔口压力表读数； γ浆—浆液比重，取 1.5g/cm3，如 h =20m，γ浆 h =0.3MPa,

6.8 注浆加固法6.8.1 注浆加固法适用于砂土、粉土、粘性土和人工填土等地基加固。

一般用于防渗堵漏、提高地基土的强度和变形模量以及控制地层沉降等。

注浆设计前宜进行室内浆液配比试验和现场注浆试验，以确定设计参数和检验施工方法及设备。

也可参考当地类似工程的经验确定设计参数。

6.8.2 注浆设计应符合下列规定：1 对软弱土处理，可选用以水泥为主剂的浆液，也可选用水泥和水玻璃的双液型混合浆液。

在有地下水流动的情况下，不应采用单液水泥浆液。

2 注浆孔间距可取1.0-2.0m,并应能使被加固土体在平面和深度范围内连成一个整体。

3 浆液的初凝时间应根据地基土质条件和注浆目的确定。

在砂土地基中，浆液的初凝时间宜为5-20min；在粘性土地基中，宜为1-2h。

4 注浆量和注浆有效范围应通过现场注浆试验确定，在粘性土地基中，浆液注入率宜为15%-20%。

注浆点上的覆盖土厚度应大于2m。

5 对劈裂注浆的注浆压力，在砂土中，宜选用0.2-0.5MPa;在粘性土中,宜选用0.2-0.3MPa。

对压密注浆，当采用水泥砂浆浆液时，坍落度宜为25-75mm，注浆压力为1-7MPa。

当坍落度较小时，注浆压力可取上限值。

当采用水泥水玻璃双液快凝浆液时，注浆压力应小于1MPa。

6.8.3 注浆施工应符合下列规定：1 施工场地应预先平整，并沿钻孔位置开挖沟槽和集水坑。

2 注浆施工时，宜采用自动流量和压力记录仪，并应及时对资料进行整理分析。

3 注浆孔的孔径宜为70-110mm，垂直度偏差应小于1%。

4 花管注浆法施工可按下列步骤进行：1) 钻机与注浆设备就位；2）钻孔或采用振动法将花管置入士层；3）当采用钻孔法时，应从钻杆内注入封闭泥浆，然后插入孔径为50mm的金属花管。

4）待封闭泥浆凝固后，移动花管自下向上或自上向下进行注浆。

5 压密注浆施工可按下列步骤进行：1）钻机与注浆设备就位；2）钻孔或采用振动法将金属注浆管压入土层；3）当采用钻孔法时，应从钻杆内注入封闭泥浆，然后插入孔径为50mm的金属注浆管；4）待封闭泥浆凝固后，捅去注浆管的活络堵头，然后提升注浆管自下向上或自上向下对地层注入水泥-砂浆液或水泥-水玻璃双液快凝浆液。

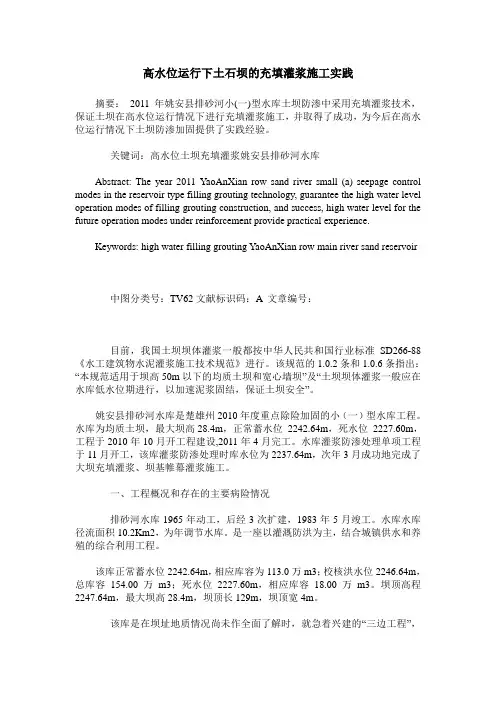

高水位运行下土石坝的充填灌浆施工实践摘要：2011年姚安县排砂河小(一)型水库土坝防渗中采用充填灌浆技术，保证土坝在高水位运行情况下进行充填灌浆施工，并取得了成功，为今后在高水位运行情况下土坝防渗加固提供了实践经验。

关键词：高水位土坝充填灌浆姚安县排砂河水库Abstract: The year 2011 YaoAnXian row sand river small (a) seepage control modes in the reservoir type filling grouting technology, guarantee the high water level operation modes of filling grouting construction, and success, high water level for the future operation modes under reinforcement provide practical experience.Keywords: high water filling grouting YaoAnXian row main river sand reservoir 中图分类号：TV62文献标识码：A 文章编号：目前，我国土坝坝体灌浆一般都按中华人民共和国行业标准SD266-88《水工建筑物水泥灌浆施工技术规范》进行。

该规范的1.0.2条和1.0.6条指出：“本规范适用于坝高50m以下的均质土坝和宽心墙坝”及“土坝坝体灌浆一般应在水库低水位期进行，以加速泥浆固结，保证土坝安全”。

姚安县排砂河水库是楚雄州2010年度重点除险加固的小（一）型水库工程。

水库为均质土坝，最大坝高28.4m，正常蓄水位2242.64m，死水位2227.60m，工程于2010年10月开工程建设,2011年4月完工。

水库灌浆防渗处理单项工程于11月开工，该库灌浆防渗处理时库水位为2237.64m，次年3月成功地完成了大坝充填灌浆、坝基帷幕灌浆施工。

少提出要求 灌浆 年以后应为
指重粉质壤土和粉质壤土
第
条 灌浆压力系指注浆管上端孔口压力 最大允许灌浆压力可在现场试验确定 也
可用公式计算 计算公式见附录三
第
条 对灌浆土料和浆液物理力学性能的要求分别见表
表
表
灌浆土料选择表
项
目
塑性指数 粘粒含量 粉粒含量 砂粒含量 有机质含量 可溶盐含量
劈裂式灌浆
表
浆液物理力学性能表
条 对浆液和浆料的物理力学性质的指标要求 见表
和表
孔深每次灌浆量可为
若已知洞穴很大 可适当增加灌浆量和提高浆液稠度
灌浆 每米
第四章 灌浆施工
第一节 施工准备
第
条 制浆和灌浆机械的布置 应考虑灌浆泵容量的大小 输浆距离的远近 扬程高低
和料场位置等因素 尽量满足施工干扰少 搬迁次数少以及电源和交通方便等原则
如副排孔处无隐患 孔深约为相应主排孔深
的
第
条 泥墙设计厚度可采用
应根据土坝土质 碾压质量 隐患性质和坝高等
情况合理确定 当坝体 或心墙 的渗透系数大于或等于
或坝体存在上 下游贯通的水
平砂层时 应专门计算泥墙的厚度 并进行渗透破坏验算和专门试验研究
第
条 泥墙的设计干容重 可根据不同的土坝 不同的灌浆方法和浆液中粘粒含量的多
条 作好造孔的记录和描述 如发现特殊情况时 应详细记录并分析处理
第三节 制 浆
第
条 应采用专用机械制浆 如灌浆量少时 也可以采用人工制浆 但土料应先在泥浆
土坝坝体灌浆技术规范
池内浸泡数小时 搅拌成浆 通过过滤筛清除大颗粒和杂物 灌浆前再通过 孔 的过滤筛
第
条 浆液各项指标应按设计要求控制 灌浆过程中浆液容重和输浆量应每小时测定

附件1：前进水库大坝充填灌浆施工技术要求一、基本依据1、湖北省水利厅《关于阳新县前进水库除险加固工程初步设计的批复》；2、《湖北省阳新县前进水库除险加固工程初步设计报告》及图册；3、《湖北省阳新县前进水库大坝除险加固初步设计工程地质勘察报告》及图册；4、《土坝坝体灌浆技术规范》SL266-88。

二、灌浆设计1、布置及型式：桩号ZB0-000～ZB0+115段坝体采用充填灌浆，孔号Z1#～Z119#，灌浆双排孔布置，排距1.0m，孔距2.0m，梅花形布置；2、充填灌浆采用水泥粘土浆，水泥含量不低于20%，灌浆水泥采用425＃普通硅酸盐水泥，水泥细度要求通过80um方孔的筛余量不宜大于5％；3、所有灌浆孔采用两序干法造孔，充填灌浆孔径Φ110mm；钻孔壁应平直完整，钻孔位置与设计位置偏差不大于10cm，垂直偏差应小于孔深1％；灌浆施工时，对于帷幕灌浆和充填共孔的，应先造Φ110的孔完成充填灌浆，再造Φ75的孔进行帷幕灌浆；造孔应避开溢洪道及公路桥挡墙，溢洪道进口砼底板浇筑后进行帷幕灌浆钻孔，钻孔对造成破坏的坝顶路面及溢洪道进口底板设计进行修补，详见坝顶路面及溢洪道进口段设计；4、固壁泥浆比重为1.15～1.2，粘度为19～22s，含砂量小于4％，失水量小于30ml/30min；5、灌浆前应先进行注水试验（坝体部分），一序孔作为先导孔自上而下分段进行实验；6、灌浆必须按孔分序进行。

在灌浆中，应先对一序孔轮灌，采用“少灌多复”的方法；待第一序孔灌浆结束后，再进行第二序孔；7、充填灌浆采用分段灌注方法，由下至上，下套管分段灌注，段长为5m，当钻孔钻至基岩面后，必须通过钻杆注入封闭泥浆，直到孔口溢出泥浆方可提杆，当提杆至中间深度时，应再次注入封闭泥浆，最后完全提出钻杆；灌浆孔孔口压力应小于0.05MPa；浆液开始先用稀浆，经3~5min 后再加大泥浆稠度，若孔口压力下降和注浆管出现负压，应再加大浆液稠度；渗透系数K为1×10-6cm/s；8、每次平均灌浆量，充填灌浆以孔深计，每米孔深控制在0.3～0.5m3，每孔灌浆次数应不少于5次。

. XXXXXXXXXXXXXX工程灌浆监理实施细则XXXXX公司 XXXX 施工监理部二0一二年五月灌浆工程监理实施细则一、总则（1）为有利于实施灌浆工程的施工监理，规范监理活动，依据工程施工承建施工合同文件、 SD266-88 的《土坝坝体灌浆技术规范》以及有关规程、规范和设计文件编制本细则。

（2）本细则适用于高州水库灌区续建配套与节水改造首期工程BT项目堤身灌浆工程施工监理（3）灌浆施工监理应以施工过程现场控制为重点。

工程质量应实行以单元工程和工序质量控制位基础的标准化、程序化和量化管理。

二、开工条件控制（1）开工条件控制按下列程序进行：1）向施工单位进行监理工作交底。

2）审批施工单位报送的施工措施计划。

3）施工质量保证体系的检查认可。

4）组织设计交底。

5）移交测量控制点。

6）检查施工条件。

7）签发开工许可证。

（2）明确监理例行程序。

下发监理作业表格；明确工程质量、进度、投资监理签证程序；明确监理办公室与施工单位之间的函件、文件、报表等公文手续；明确工程例会召开的地点、时间、会议议程等。

（3）督促施工单位在灌浆作业开工前 14d，根据设计文件、施工合同的要求及工地现场实际提交施工措施计划，并应从施工设备、材料供应、施工方法、施工质量保证体系和保证措施、施工进度、施工安全等方面检查是否满足施工合同工程的技术和进度要求。

施工措施计划必须经监理工程师批准后才能实施。

施工措施计划应包括一下内容：1）工程概况（包括灌浆工程部位、施工布置等）。

2）施工工序、工艺。

3）灌浆材料供应。

4）组织管理机构劳动力组织与机械设备配置（包括规格、型号、数量、台时生产率及使用说明书等）。

5）施工进度计划。

6）质量控制措施。

7）安全、质量事故处理办法。

8）环境保护措施。

9）作业原始记录资料记录与整理。

（4）施工质量保证体系的检查认可。

施工单位应建立以项目经理、项目总工、质检负责人、专职质检员组成的工程质量管理组织，配备质量检验和测量工程师，建立满足工程质量检测的现场实验室或委托有相应资质、资格的检测单位进行检测，建立班组自检、专职自检员复检和质检负责人终检的“三检”制，完成质量保证体系文件的编制，建立健全的质量保证体系，并报送监理检查认可。

水利工程验收规范sl2008 20 年月日A4打印/ 可编辑第二部分工程建设标准强制性条文摘编（水利工程施工及验收部分）1 土石方工程1-1 开挖1-1-1《水工建筑物岩石基础开挖工程施工技术规范》SL47—94a） 1.0.8 严禁在设计建基面、设计边坡附近采用洞室爆破法或药壶爆破法施工。

b） 2.1.2 未经安全技术论证和主管部门批准，严禁采用自下而上的开挖方式。

1-1-2 《水工建筑物地下开挖工程施工规范》SL378—2007a） 5.2.2 地下洞室洞口削坡应自上而下分层进行，严禁上下垂直作业。

进洞前，应做好开挖及其影响范围内的危石清理和坡顶排水，按设计要求进行边坡加固。

b） 5.5.5 当特大断面洞室设有拱座，采用先拱后墙法开挖时，应注意保护和加固拱座岩体，拱脚下部的岩体开挖，应符合下列条件：1 拱脚下部开挖面至拱脚线最低点的距离不应小于1.5m。

2 顶拱混凝土衬砌强度不应低于设计强度的75%。

c）11.2.8 对存在有害气体，高温等作业区，必须做专项通风设计，并设置监测装置。

d）12.3.7 洞内供电线路的布设应符合下列规定：3 电力起爆主线应与照明及动力线分两侧架设。

e）12.4.5 洞内电、气焊作业区，应设有防火设施和消防设备。

f）13.2.6 当相向开挖的两个工作面相距小于30m或5倍洞径距离爆破时，双方人员均应撤离工作面；相距15m时，应停止一方工作，单向开挖贯通。

g）13.2.7 竖井或斜井单向自下而上开挖，距贯通面5m时，应自上而下贯通。

h）13.2.10 采用电力起爆方法，装炮时距工作面30m以内应断开电源，可在30m 以外用投光灯或矿灯照明。

1-2 锚固与支护1-2-1 《水工预应力锚固施工规范》SL46—94a）8.3.2 张拉操作人员未经考核不得上岗，张拉时必须按规定的操作程序进，行严禁违章操作。

1-2-2 《水利水电工程锚喷支护技术规范》SL377—2007a）9.1.17 竖井或斜井中的锚喷支护作业应遵守下列安全规定：1 井口应设置防止杂物落入井中的措施。

中华人民共和国水利部土坝坝体灌浆规范SD266—881988目录第一章总则第二章灌浆前的准备工作第一节一般规定第二节隐患勘探第三节灌浆物料、机具的准备第三章灌浆设计第一节一般规定第二节劈裂式灌浆设计第三节充填式灌浆设计第四章灌浆施工第一节施工准备第二节造孔第三节制浆第四节灌浆第五节灌浆综合控制第六节灌浆结束标准及封孔第七节灌浆出现问题的处理第五章灌浆观测第一节目的和要求第二节坝体变形观测第三节渗流观测第四节灌浆压力和灌浆量观测第五节裂缝和冒浆观测第六节其它观测第六章灌浆质量检查和验收第一节质量检查第二节验收附录：一、土坝隐患探测常用仪器表二、土坝灌浆机械性能规格表三、土坝坝体劈裂式灌浆最大允许灌浆压力的计算四、浆液试验仪器设备表五、坝体劈裂灌浆不利情况下的坝体稳定性验算六、观测记录及成果表七、土坝坝体灌浆验收报千书格式第一章总则第条凡采用灌浆方法，以消除土坝坝体隐患，提高坝体防渗能力和稳定性的工程，均应遵守本规范。

第条本规范适用于坝高50m以下的均质土坝和宽心墙坝，土堤可参照执行。

第条土坝坝体灌浆可以处理以下问题：一、土坝坝体碾压不实，密实度普遍较差；二、土坝坝体内渗漏通道、软弱层，坝后坡浸润线出逸点过高，发生洇润现象或渗透破坏(管涌、流土)现象。

三、土坝坝体由于不均匀沉陷而产生的裂缝(不包括滑坡裂缝)；四、土坝分段分层施工，质量差的结合部位容易产生水力劈裂的情况；五、坝体和其它建筑物(如放水洞、闸墙)结合不好，存在空隙和接触冲刷。

六、坝体内存在生物洞穴，如蚁穴、鼠洞、獾洞及腐烂树根等。

第条土坝坝体灌浆分为充填式灌浆和劈裂式灌浆，充填式灌浆适用于处理性质和范围都已确定的局部隐患；劈裂式灌浆适用于处理范围较大，问题、性质和部位又都不能完全确定的隐患。

第条土坝坝体灌浆必须勘探、设计、施工三方密切配合，并根据土坝坝体的具体情况，因地制宜地选择灌浆方法和施工工艺，做到安全可靠，经济合理，保证质量。

第条土坝坝体灌浆，一般应在水库低水位期进行，以加速泥浆固结，保证土坝安全。

水利部公告2014年第36号——关于批准发布水利行业标准的公告(土坝灌浆技术规范)
文章属性
•【制定机关】水利部
•【公布日期】2014.07.02
•【文号】水利部公告2014年第36号
•【施行日期】2014.10.03
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】水利综合规定
正文
水利部关于批准发布水利行业标准的公告(土坝灌浆技术规范)
(水利部公告2014年第36号)
中华人民共和国水利部批准《土坝灌浆技术规范》(SL564-2014)为水利行业标准，现予以公布。

┌──┬──────────┬──────┬──────┬──────┬───────┐
│序号│标准名称│标准编号│替代标准号│发布日期│
实施日期│
├──┼──────────┼──────┼──────┼──────┼───────┤
│ 1 │土坝灌浆技术规范│SL564-2014│SD266-88│2014．7．3│2014．10．3 │
└──┴──────────┴──────┴──────┴──────┴───────┘
2014年7月2日。
