数控铣床基本编程指令与简单程序编写

数控铣床编程指令Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998数控铣床编程指令4.2.2子程序1、坐标轴运动（插补）功能指令(1）点定位指令G00点定位指令(G00)为刀具以快速移动速度移动到用绝对值指令或增量值指令指定的工件坐标系中的位置。

指令格式：G00X—Y—Z一；式中X—Y—Z一为目标点坐标。

以绝对值指令编程时，刀具移动到终点的坐标值；以增量值指令编程时，指刀具移动的距离，用符号表示方向。

使用G00指令用法如下。

如上图所示，刀具由A点快速定位到B 点其程序为：G00G90X120．Y60．；（绝对坐标编程）(2）直线插补指令G01用G01指定直线进给，其作用是指令两个坐标或三个坐标以联动的方式，按指定的进给速度F，从当前所在位置沿直线移动到指令给出的目标位置，插补加工出任意斜率的平面或空间直线。

指令格式：G0lX—Y—Z—F一；程序段G01X10．Y20．Z20．F80．使刀具从当前位置以80mm／min的进给速度沿直线运动到(10,20,20)的位置。

例3：假设当前刀具所在点为.，则如下程序段N1G；.；将使刀具走出如图所示轨迹。

(3）圆弧插补指令G02和G03G02表示按指定速度进给的顺时针圆弧插补指令，G03表示按指定速度进给的逆时针圆弧插补指令。

顺圆、逆圆的判别方法是：沿着不在圆弧平面内的坐标轴由正方向向负方向看去，顺时针方向为G02，逆时针方向为G03，序格式：XY平面：G17G02X～Y～I～J～(R～)F～G17G03X～Y～I～J～(R～)F～ZX平面：G18G02X～Z～I～K～(R～)F～G18G03X～Z～I～K～(R～)F～G19G02Z～Y～J～K～(R～)F～G19G03Z～Y～J～K～(R～)F～式中X、Y、Z为圆弧终点坐标值，可以用绝对值，也可以用增量值，由G90或G91决定。

由I、J、K方式编圆弧时，I、J、K表示圆心相对于圆弧起点在X、Y、Z轴方向上的增量值。

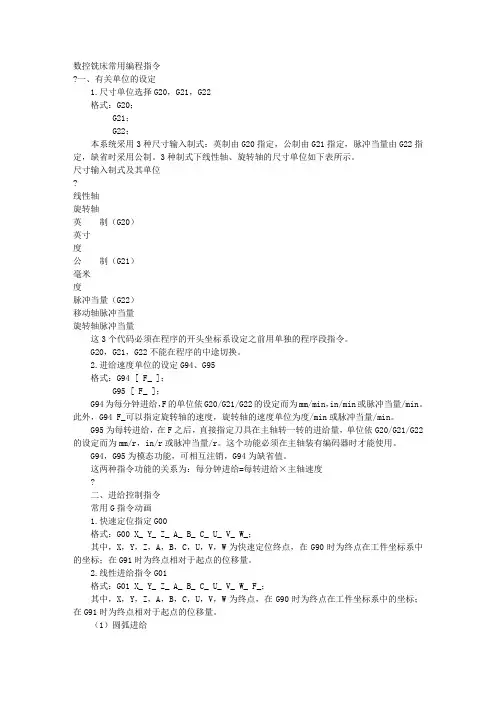

数控铣床常用编程指令?一、有关单位的设定1.尺寸单位选择G20，G21，G22格式：G20；G21；G22；本系统采用3种尺寸输入制式：英制由G20指定，公制由G21指定，脉冲当量由G22指定，缺省时采用公制。

3种制式下线性轴、旋转轴的尺寸单位如下表所示。

尺寸输入制式及其单位?线性轴旋转轴英制（G20）英寸度公制（G21）毫米度脉冲当量（G22）移动轴脉冲当量旋转轴脉冲当量这3个代码必须在程序的开头坐标系设定之前用单独的程序段指令。

G20，G21，G22不能在程序的中途切换。

2.进给速度单位的设定G94、G95格式：G94 [ F_ ]；G95 [ F_ ]；G94为每分钟进给，F的单位依G20/G21/G22的设定而为mm/min，in/min或脉冲当量/min。

此外，G94 F_可以指定旋转轴的速度，旋转轴的速度单位为度/min或脉冲当量/min。

G95为每转进给，在F之后，直接指定刀具在主轴转一转的进给量，单位依G20/G21/G22的设定而为mm/r，in/r或脉冲当量/r。

这个功能必须在主轴装有编码器时才能使用。

G94，G95为模态功能，可相互注销，G94为缺省值。

这两种指令功能的关系为：每分钟进给=每转进给×主轴速度?二、进给控制指令常用G指令动画1.快速定位指定G00格式：G00 X_ Y_ Z_ A_ B_ C_ U_ V_ W_；其中，X，Y，Z，A，B，C，U，V，W为快速定位终点，在G90时为终点在工件坐标系中的坐标；在G91时为终点相对于起点的位移量。

2.线性进给指令G01格式：G01 X_ Y_ Z_ A_ B_ C_ U_ V_ W_ F_；其中，X，Y，Z，A，B，C，U，V，W为终点，在G90时为终点在工件坐标系中的坐标；在G91时为终点相对于起点的位移量。

（1）圆弧进给格式：图2 圆弧插补应用其中，α、β∈{X，Y，Z，U，V，W}为圆弧终点，在G90时为圆弧终点在工件坐标系中的坐标；在G91时为圆弧终点相对于圆弧起点的位移量；γ、δ∈{I，J，K}，不论在G90还是在G91时都是以增量方式指定，为圆心相对于起点的偏移值，R为圆弧半径，当圆弧圆心角小于180°时，R为正值，否则R为负值，整圆编程时不可以使用R，只能用γ、δ；F为编程的两个轴的合成进给速度.在G02/G03前必须用G17/G18/G19指定平面，其中用G17代码进行XY平面的指定，省略时就被默认为是G17，但当在ZX（G18）和YZ（G19）平面上编程时，平面指定代码不能省略。

数控铣床的操作与编程数控铣床是一种可以自动控制铣削加工的机床，通过预先编写好的程序，可以实现不同形状和尺寸的零件加工。

本文将从操作和编程两个方面详细介绍数控铣床的使用。

一、数控铣床的操作1.开机准备：首先，需要确保机床的电源连接正常，并根据机床的要求调整好电压。

然后检查润滑系统的润滑油和冷却液是否充足，并打开润滑系统的开关。

2.设备调试：启动机床后，加载主程序，并根据轴坐标系统的要求进行坐标设定，将工件固定在工作台上。

随后，可以通过手动方式将刀具调到所需的起点位置。

3.自动操作：设置具体的加工参数，例如刀具的转速、进给速度和切削深度等。

然后，启动自动运行程序，机床会自动进行铣削加工。

在加工过程中，需要及时观察工艺过程，并根据需要调整刀具的位置等参数。

4.加工结束：当加工任务完成后，应及时关闭数控铣床，并清理加工区域。

同时，需要对机床进行检查，保证各个部件的安全和正常运行。

二、数控铣床的编程1.编程语言：数控铣床的编程主要通过G代码来实现。

G代码是一种用于控制机床运动的指令语言，通过不同的指令可以实现不同的功能。

2.坐标系：在编程时，需要明确使用的坐标系。

数控铣床通常使用的坐标系有绝对坐标系和相对坐标系两种。

绝对坐标系是指以机床坐标原点为零点，以工件上其中一固定点为基准进行编程；相对坐标系是以刀具当前位置为零点，以刀具的运动方向为基准进行编程。

3.几何指令：使用G代码可以实现不同的几何功能，如直线、圆弧、孤立点等。

在编程时，需要确定刀具的起点和终点坐标，以及刀具的路径和切削深度等参数。

4.速度指令：使用F代码可以设置刀具的进给速度，单位通常为毫米/分钟。

在编程时，需要根据具体的加工情况，选择合适的进给速度，以确保加工质量和效率。

5.刀具补偿：有时候，由于刀具的直径和轨迹的误差等原因，需要进行刀具补偿来纠正加工误差。

在编程时，可以使用H代码来设置刀具补偿的值，以调整刀具的路径和位置。

6.循环指令：在编程中，可以使用循环指令来实现重复的加工操作。

数控铣床基本编程指令1. 简介数控铣床是一种自动化加工设备，通过预先编写的指令控制刀具在工件表面上进行切削加工。

这些指令被称为数控铣床编程指令，是数控铣床能够自动执行加工操作的关键。

本文将介绍数控铣床的基本编程指令，帮助读者了解如何编写和使用这些指令。

2. G代码和M代码在数控铣床编程中，最常用的两种指令是G代码和M代码。

•G代码：用于定义刀具的运动方式和加工路径。

例如，G00表示快速移动，G01表示直线插补，G02表示圆弧插补等。

•M代码：用于定义刀具的辅助功能和机床的控制指令。

例如，M03表示主轴正转，M05表示主轴停止等。

3. 基本编程指令3.1 设置工作坐标系在开始进行数控铣床编程之前，需要先设置工作坐标系。

通过指令G92可以将当前位置设置为工作坐标系的原点。

例：G92 X0 Y0 Z03.2 快速移动快速移动是指刀具在不加工的情况下进行的高速移动。

通过指令G00可以实现快速移动。

例：G00 X100 Y100 Z103.3 直线插补直线插补是指刀具在两个点之间直接移动。

通过指令G01可以实现直线插补。

例：G01 X50 Y50 Z5 F1003.4 圆弧插补圆弧插补是指刀具沿着指定的圆弧路径进行移动。

通过指令G02和G03可以实现圆弧插补。

例：G02 X50 Y50 Z5 I25 J0 F1003.5 停止主轴停止主轴是指停止刀具的旋转。

通过指令M05可以实现停止主轴的功能。

例：M053.6 开始主轴开始主轴是指启动刀具的旋转。

通过指令M03可以实现开始主轴的功能。

例：M03 S10003.7 改变刀具改变刀具是指更换刀具的操作。

通过指令T可以实现改变刀具的功能。

例：T023.8 结束程序结束程序是指终止数控铣床的加工操作。

通过指令M30可以实现结束程序的功能。

例：M304. 示例程序下面是一个简单的示例程序，演示如何使用基本编程指令进行数控铣床的加工。

G92 X0 Y0 Z0G00 X100 Y100 Z10G01 X50 Y50 Z5 F100G02 X50 Y50 Z5 I25 J0 F100M05M03 S1000G01 X0 Y0 Z0 F100M305. 总结本文介绍了数控铣床的基本编程指令，包括设置工作坐标系、快速移动、直线插补、圆弧插补、停止主轴、开始主轴、改变刀具和结束程序等。

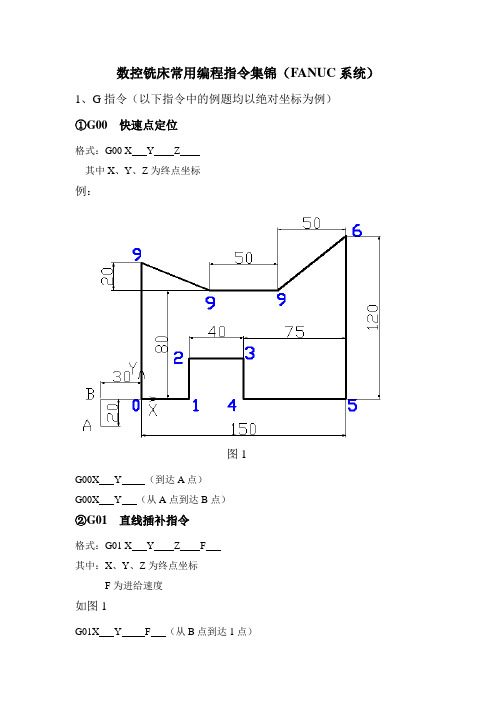

数控铣床常用编程指令集锦（FANUC系统）1、G指令（以下指令中的例题均以绝对坐标为例）①G00 快速点定位格式：G00 X Y Z其中X、Y、Z为终点坐标例：图1G00X Y （到达A点）G00X Y （从A点到达B点）②G01 直线插补指令格式：G01 X Y Z F其中：X、Y、Z为终点坐标F为进给速度如图1G01X Y F （从B点到达1点）G01X Y （从1点到达2点）G01X Y F （从2点到达3点）G01X Y （从3点到达4点）G01X Y F （从4点到达5点）G01X Y （从5点到达6点）G01X Y F （从6点到达7点）G01X Y （从7点到达8点）G01X Y F （从8点到达9点）G01X Y （从9点到达0点）③G02/G03 圆弧插补指令格式：G02/G03 X Y Z R F或G02/G03 X Y Z I J F其中：G02顺时针圆弧G03逆时针圆弧X、Y、Z为终点坐标R为圆弧半径——圆心角小于等于180°，R为正；圆心角大于180°，R 为负；整圆时，不能使用R而改为用I、J来编程I、J为圆弧圆心相对于圆弧起点的X、Y坐标值，即圆弧圆心坐标减去圆弧起点坐标相对应的X、Y值F为进给速度例：如图所示，荷花瓣只加工粗线条，确定所选直径（不要求去除多余材料）O123G X Y R F （到达1点）G X Y R （从1点到达3点）G X Y R （从3点到达5点）G X Y R （从5点到达1点）G X Y R （到达2点）G X Y R （从2点到达6点）G X Y R （从6点到达4点）G X Y R （从4点到达2点）④G41/G42/G40 刀具半径补偿指令格式：G41G00/G01 X Y D ;G42G40 G00/G01 X Y ;其中：G41为刀具半径左补偿；G42为刀具半径右补偿；(沿进给路线的加工方向看去，刀具在工件的左边为左补偿；刀具在工件的右边为右补偿。
