7-3第三节常用焊接质量检验的方法.

焊接质量的检验方法有哪些检测各种焊缝的质量的.范本 1 （正式风格）：正文：一、焊接质量的检验方法概述焊接质量的检验方法是评估焊接工艺的有效手段，可以确保焊缝的质量符合标准要求。

下面是几种常用的焊接质量检验方法。

二、外观检验方法焊接的外观质量是评估焊缝质量的重要指标之一。

外观检验方法主要有以下几种：1. 目测检验：通过肉眼观察焊缝表面质量，如焊缝的形状、颜色等。

2. 放大镜检验：使用放大镜观察焊缝细节，如焊缝的裂纹、气孔等缺陷。

3. 比较标准检验：将焊缝与标准焊缝进行对比，判断其差异。

三、物理性能检验方法焊缝的物理性能是评估焊接质量的重要指标之一。

物理性能检验方法主要有以下几种：1. 强度测试：使用拉伸试验机测试焊缝的拉伸强度、屈服强度等。

2. 断裂韧性测试：使用冲击试验机测试焊缝的抗冲击能力。

3. 硬度测试：使用硬度计测试焊缝的硬度值，判断其强度。

四、成分分析方法焊缝的成分分析是评估焊接质量的重要手段之一。

成分分析方法主要有以下几种：1. 化学成分分析：使用化学分析仪器对焊缝材料的成分进行定量分析。

2. 元素分析：使用光谱仪等仪器对焊缝材料中的元素进行分析。

五、无损检测方法无损检测方法是评估焊接质量的非破坏性手段。

无损检测方法主要有以下几种：1. 超声波检测：使用超声波探测仪对焊缝进行缺陷检测。

2. 射线检测：使用射线设备对焊缝进行缺陷检测。

3. 磁粉检测：使用磁粉检测仪对焊缝进行表面缺陷检测。

附件：本文档涉及的附件包括相关测试报告、图表和数据表格。

法律名词及注释：1. 焊接质量检验方法：指对焊接质量进行评估的检验手段。

2. 焊缝表面质量：指焊缝表面的外观特征，如形状、颜色等。

3. 拉伸强度：指焊缝材料在拉伸条件下的最大承载能力。

4. 屈服强度：指焊缝材料在拉伸过程中开始发生塑性变形的能力。

5. 韧性：指焊缝材料抵抗断裂的能力。

6. 无损检测方法：指通过非破坏性手段对焊缝进行缺陷检测。

范本 2 （非正式风格）：正文：一、焊接质量的检验方法概述哎呀呀，说起来各种检测焊缝质量的方法可真是多啊！下面给你盘点一下常用的几种吧！二、外观检验方法首先，最容易想到的当然是目测检验咯！别说，有时候肉眼观察焊缝表面的质量也是很准确的。

引言：焊接质量的检验对于确保焊接结构的安全性和可靠性至关重要。

合格的焊接质量可以提高焊接结构的抗压能力、耐用性和耐腐蚀性。

本文将介绍焊接质量的检验方法，以便于及时发现和纠正焊接质量问题，确保焊接结构的质量。

概述：焊接质量的检验方法包括多个方面，如焊缝外观检验、焊接接头机械性能测试、无损检测、化学成分分析等。

在进行焊接质量的检验时，应综合采用多种方法，以确保焊接质量的综合评价和问题的全面发现。

接下来，本文将详细介绍焊接质量的检验方法。

正文内容：一、焊缝外观检验1.焊缝形貌检查：焊缝形貌检查是观察焊缝的形状、凹陷、错边等是否符合标准要求。

2.焊缝焊道检查：焊缝焊道检查是通过放大镜或显微镜观察焊缝焊道的尺寸和形态，判断焊接质量。

3.焊缝偏离度检查：焊缝偏离度检查是通过量测焊缝与参考线的距离，判断焊接的偏离度是否在规定范围内。

二、焊接接头机械性能测试1.拉伸试验：拉伸试验是将焊接接头制成试样，通过施加拉力来测试焊接接头的抗拉强度和延伸性能。

2.冲击试验：冲击试验是测试焊接接头在受冲击负载时的抗冲击能力。

3.硬度测试：硬度测试是通过在焊接接头的表面上进行压痕试验，来检测接头的硬度和金属结构的组织状态。

三、无损检测1.超声波检测：超声波检测是通过反射和散射来检测焊接接头中的缺陷，如气孔、裂纹等。

2.射线检测：射线检测是利用射线通过物体减弱的原理来检测焊接接头中的缺陷，如虚焊、夹渣等。

3.磁粉检测：磁粉检测是通过涂覆磁粉在焊接接头的表面，以观察磁粉颜色变化来检测焊接接头的缺陷。

四、化学成分分析1.化学成分分析是通过取样，进行金属元素的含量测试，用来确定焊接材料的质量是否符合要求。

2.化学成分分析可以通过光谱分析、X射线荧光分析等多种分析方法来实施，以确定焊接材料的化学成分是否合格。

五、其他检验方法1.焊缝断面组织观察：通过对焊接接头切割并腐蚀后，在显微镜下观察焊缝断面的组织结构，以评估焊缝质量。

2.焊接应力测试：焊接应力测试是通过放大畸变形成焊接结构应力，来测试焊接结构的强度和稳定性。

焊接质量的检验方法有哪些一外观检验用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。

二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。

密封性试验有水压试验、气压试验和煤油试验几种。

1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。

2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。

将压缩空气通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。

3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。

三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损检验法，常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。

再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。

渗透检验可用于任何表面光洁的材料。

2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。

根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。

磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3 射线检验射线检验有X射线和Y射线检验两种。

当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。

X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y射线小，被检测焊件厚度应小于30mm。

而Y射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。

透照时不需要电源，野外作业方便。

焊接质量检验方法及标准摘要：焊接作为一种常见的金属连接工艺，其质量的好坏直接影响到制造品的质量与安全性。

因此，对焊接质量进行有效的检验至关重要。

本文将介绍焊接质量检验的方法及标准，包括焊缝外观检验、焊接尺寸检验、焊接材料质量检验等方面，帮助读者了解焊接质量检验的具体过程及要点。

一、焊缝外观检验焊缝外观检验是通过对焊接接头的外观进行检查，判断焊接质量的方法之一。

其中需要注意的几个方面包括焊缝的形状、焊缝的几何尺寸、焊缝表面的缺陷等。

焊缝的形状应符合设计要求，无明显的弯曲或变形。

焊缝的几何尺寸应满足相关标准的要求，例如焊缝的宽度、高度、深度等参数。

焊缝表面应平整光滑，无明显的气孔、夹杂物、裂纹等缺陷。

针对特定的焊接接头，还可以进行尺寸测量和外观检验等。

二、焊接尺寸检验焊接尺寸检验是针对焊接接头的尺寸进行测量和检验，以判断焊接质量是否符合设计要求。

其中关键的尺寸参数包括焊缝的宽度、高度、深度等。

这些尺寸参数应当符合相关标准的要求，以确保焊缝的强度和稳定性。

在进行尺寸检验时，应使用合适的测量工具，例如卡尺、游标卡尺等，进行精确的测量。

三、焊接材料质量检验焊接材料质量检验是对焊接材料进行检验，以确保其质量符合相关标准的要求。

焊接材料主要包括焊条、焊丝等。

在进行焊接材料质量检验时，需要关注焊接材料的成分、力学性能和外观质量等方面。

焊接材料的成分应符合相关标准的要求，以确保焊接后的接头具有良好的强度和耐腐蚀性。

焊接材料的力学性能应满足相关标准的要求，例如抗拉强度、屈服强度等。

焊接材料的外观质量应无明显的缺陷，例如气孔、夹杂物等。

四、焊接质量标准焊接质量标准是评价焊接质量的标准依据，可以根据焊接工艺和焊接材料的不同而有所差异。

在进行焊接质量检验时，需要参考相关的焊接质量标准，以确保检验结果的准确性和可靠性。

常见的焊接质量标准包括国家标准和行业标准。

国家标准是由国家质量监督检验检疫部门制定和发布的，具有法律效力；行业标准是由相关行业组织或协会制定和发布的，用于指导和规范行业内的焊接质量管理。

焊接质量的五种检验方法焊接质量是指焊接接头在满足特定要求下的物理性能和力学性能。

为确保焊接质量的合格，需要进行相应的检验。

本文将介绍五种常见的焊接质量检验方法，包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

一、目视检验目视检验是最常用的一种检验方法，通过肉眼观察焊接接头的外观，判断其是否存在缺陷。

目视检验主要包括焊缝的形状、焊缝的几何尺寸、焊缝的表面质量以及焊接过程中是否存在飞溅、气孔等缺陷。

目视检验简单直观，但对于微小缺陷的检测有一定局限性。

二、尺寸检验尺寸检验是通过对焊接接头的尺寸进行测量，判断其是否符合设计要求。

尺寸检验主要包括焊缝的宽度、高度、深度等尺寸参数的测量。

通过尺寸检验，可以验证焊接接头的几何形状是否满足设计要求，确保焊接接头的尺寸精度。

三、无损检测无损检测是一种通过对焊接接头进行检测，不破坏焊接接头的方法。

常用的无损检测方法包括超声波检测、射线检测和涡流检测等。

通过无损检测，可以检测焊接接头内部的缺陷，如裂纹、夹杂物等，并对其进行评估和分类。

无损检测可以发现隐蔽的缺陷，提高焊接接头的质量。

四、力学性能检验力学性能检验是通过对焊接接头进行拉伸、弯曲、冲击等试验，评估焊接接头的力学性能。

力学性能检验可以验证焊接接头的强度、韧性和冲击性能是否满足要求。

常用的力学性能检验方法包括拉伸试验、冲击试验和硬度试验等。

五、金相检验金相检验是通过对焊接接头进行金相组织观察和分析，评估焊接接头的组织性能。

金相检验可以检测焊接接头的晶粒尺寸、晶体结构、相含量和相组成等。

金相检验可以发现焊接接头的晶粒异常、相变和相分离等缺陷，对焊接接头的质量评估具有重要意义。

焊接质量的检验方法包括目视检验、尺寸检验、无损检测、力学性能检验和金相检验。

这些检验方法各具特点，可以对焊接接头的质量进行全面评估，确保焊接接头的质量合格。

在实际焊接过程中，应根据具体情况选择合适的检验方法，以保证焊接质量的可靠性和稳定性。

焊接质量的检验方法引言概述：焊接是一种常见的金属连接方式，广泛应用于工业生产和建筑行业。

焊接质量的检验是确保焊接连接的强度和可靠性的重要环节。

本文将详细介绍焊接质量的检验方法，包括非破坏性检测和破坏性检测两大类。

正文内容：一、非破坏性检测方法（1）目测检查：通过肉眼观察焊缝表面情况，检查是否存在焊接缺陷，如裂纹、气孔、夹渣等。

同时还要检查焊缝的外形是否符合规范要求。

（2）磁粉检测：利用磁粉法检查焊接缺陷，先将试件表面涂覆磁粉，然后施加磁场，通过观察磁粉的沉积情况来检测焊接缺陷。

（3）超声波检测：利用超声波检测焊接缺陷，通过送入和接收超声波信号来分析焊缝的内部结构和缺陷情况，如裂纹、气孔等。

（4）液体渗透检测：将试件表面涂覆一层渗透剂，然后用开水或巴布志石等粉末覆盖试件表面，在一定时间内观察渗透液是否透出来，以及是否有色素上浮，来检测焊接缺陷。

（5）射线检测：利用射线（X射线或γ射线）对焊缝进行探测，通过观察照片和比对标准来判断焊接缺陷的存在与否。

二、破坏性检测方法（1）拉伸试验：取一段焊接试样，通过施加拉力来确定焊缝的强度和可靠性。

拉伸试验可以检测焊缝的延伸性、抗拉强度和断裂强度等指标。

（2）扭转试验：取一段焊接试样，通过施加扭矩来确定焊缝的耐久性和可靠性。

扭转试验可以检测焊接结构的耐久性和变形情况。

（3）冲击试验：取一段焊接试样，在低温环境下施加冲击力，来测试焊缝的韧性和抗冲击性能。

冲击试验可以判断焊接结构在低温环境下的使用性能。

（4）硬度试验：通过测量焊缝的硬度来判断焊接结构的质量和可靠性。

硬度试验可以检测焊接材料的变硬情况，从而判断焊接缺陷。

（5）金相检查：通过将焊接试样切割成薄片，经过打磨、腐蚀、染色等处理，观察焊接缺陷和组织结构来判断焊接质量。

金相检查可以检测焊接材料的显微组织和晶粒大小等指标。

总结：焊接质量的检验方法包括非破坏性检测和破坏性检测两大类。

非破坏性检测方法主要包括目测检查、磁粉检测、超声波检测、液体渗透检测和射线检测。

焊接质量的检验方法引言：焊接是将金属材料通过加热或压力使其熔化并连接在一起的常用工艺，广泛应用于制造业。

焊接质量的好坏直接影响到焊接件的性能和安全可靠性。

因此，对焊接质量进行有效的检验是非常重要的。

本文将介绍一些常用的焊接质量检验方法，以帮助确保焊接件的质量符合标准要求。

一、外观检验法外观检验法是通过肉眼观察焊接件的表面特征来评估焊缝的质量。

该方法适用于简单的焊接结构，如焊缝表面是否平整、无明显裂纹、气孔、夹杂物等。

二、无损检测法无损检测法是通过使用无损检测设备，如超声波、射线、液体渗透等技术对焊接件进行检测。

这些技术可以检测到焊接件内部的缺陷，如焊缝中的气孔、夹杂物、裂纹等。

无损检测法适用于对焊接质量要求较高的关键部位。

三、拉伸试验法拉伸试验法是通过在焊接件上施加拉力来评估其强度和韧性。

焊接件通常以拉伸试样的形式制备，并在拉伸试验机上进行拉伸。

根据断裂模式和拉伸值，可以评估焊接件的强度和延展性。

拉伸试验法适用于对焊接件机械性能要求较高的情况。

四、硬度测试法硬度测试法是通过在焊接件表面进行硬度测试来评估其力学性能。

硬度测试法可以检测焊缝区域的硬度变化，根据硬度值可以判断焊接区域的强度和韧性。

硬度测试法适用于对焊接部位的材料性能要求较高的情况。

五、金相检验法金相检验法是通过制备焊接件的金属切片，并在显微镜下观察和分析焊缝的金属组织结构。

金相检验法可以评估焊接件的晶粒尺寸、晶界结构、相变等特征，从而评估焊接质量的好坏。

金相检验法适用于对焊接质量较高的精细结构。

六、破坏性检测法破坏性检测法是通过对焊接件进行破坏性试验，并观察试验后的断裂面来评估焊接质量。

常用的破坏性试验方法有冲击试验、弯曲试验等。

通过观察断口的形态和裂纹的分布，可以评估焊接件的韧性和抗冲击性能。

结论：焊接质量的检验是确保焊接件性能和安全的重要环节。

本文介绍的外观检验法、无损检测法、拉伸试验法、硬度测试法、金相检验法和破坏性检测法是常用的焊接质量检验方法。

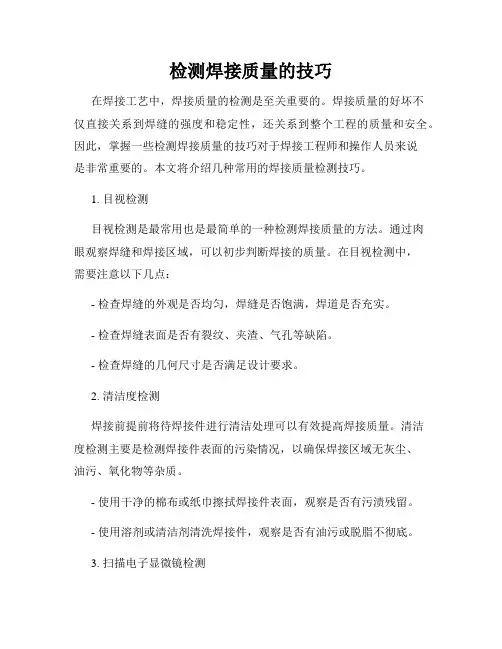

检测焊接质量的技巧在焊接工艺中，焊接质量的检测是至关重要的。

焊接质量的好坏不仅直接关系到焊缝的强度和稳定性，还关系到整个工程的质量和安全。

因此，掌握一些检测焊接质量的技巧对于焊接工程师和操作人员来说是非常重要的。

本文将介绍几种常用的焊接质量检测技巧。

1. 目视检测目视检测是最常用也是最简单的一种检测焊接质量的方法。

通过肉眼观察焊缝和焊接区域，可以初步判断焊接的质量。

在目视检测中，需要注意以下几点：- 检查焊缝的外观是否均匀，焊缝是否饱满，焊道是否充实。

- 检查焊缝表面是否有裂纹、夹渣、气孔等缺陷。

- 检查焊缝的几何尺寸是否满足设计要求。

2. 清洁度检测焊接前提前将待焊接件进行清洁处理可以有效提高焊接质量。

清洁度检测主要是检测焊接件表面的污染情况，以确保焊接区域无灰尘、油污、氧化物等杂质。

- 使用干净的棉布或纸巾擦拭焊接件表面，观察是否有污渍残留。

- 使用溶剂或清洁剂清洗焊接件，观察是否有油污或脱脂不彻底。

3. 扫描电子显微镜检测扫描电子显微镜（SEM）是一种利用电子束进行表面形貌观察和分析的高级显微镜。

在焊接质量检测中，SEM可以用于观察焊接界面的结构和缺陷，并通过电子衍射和能谱分析等技术手段进一步分析焊接质量。

- 将焊接试样切割成适当大小，并进行金属腐蚀处理。

- 在SEM下，观察焊接界面的结构形貌，识别是否存在裂纹、夹渣等缺陷。

4. 超声波检测超声波检测是一种利用超声波在材料中传播和反射来检测焊接缺陷的方法。

超声波可以穿透焊接件，通过探头接收反射信号，从而得到焊接缺陷的位置和尺寸。

- 将超声波探头放置在焊接表面，通过扫描探头来检测焊接接头内部是否存在气孔、夹渣、裂纹等缺陷。

- 根据超声波的反射信号，可以判断焊接缺陷的位置和大小，并据此进行后续处理和修复。

5. 拉力试验拉力试验是一种常用的焊接质量检测方法，通过对焊接试样施加拉力，以测量焊接接头的强度和韧性。

- 制备焊接试样，并标记试样的尺寸和焊接参数。

焊接质量控制与检验一、引言焊接是一种常见的金属连接技术，广泛应用于创造业各个领域。

焊接质量的控制与检验对于保证焊接接头的强度、密封性和耐腐蚀性具有重要意义。

本文将详细介绍焊接质量控制与检验的标准格式，包括焊接质量控制的目标、焊接质量检验的方法和标准、质量控制与检验的流程等内容。

二、焊接质量控制的目标焊接质量控制的目标是确保焊接接头的强度、密封性和耐腐蚀性满足设计要求，以及减少焊接缺陷的发生。

为了达到这一目标，需要制定相应的质量控制措施和标准。

三、焊接质量检验的方法和标准1. 目视检验：目视检验是最常用的焊接质量检验方法之一。

通过肉眼观察焊接接头的外观，判断是否存在焊接缺陷如气孔、夹渣等。

目视检验的标准包括焊缝的形状、焊缝的宽度、焊接接头的表面质量等。

2. 焊缝无损检测：焊缝无损检测是一种通过检测焊接接头内部缺陷来评估焊接质量的方法。

常用的焊缝无损检测方法包括超声波检测、射线检测和磁粉检测等。

这些方法能够检测到焊接接头中的裂纹、夹渣、气孔等缺陷，并根据相应的标准进行评定。

3. 力学性能测试：力学性能测试是评估焊接接头强度的重要手段。

常用的力学性能测试方法包括拉伸试验、冲击试验和硬度测试等。

这些测试方法能够判断焊接接头的抗拉强度、韧性和硬度是否符合要求。

四、质量控制与检验的流程1. 设计阶段：在焊接接头的设计阶段，需要考虑焊接方法、焊接材料和焊接参数等因素。

根据相应的标准和规范，确定焊接接头的尺寸、形状和连接方式，以及焊接接头的质量要求。

2. 准备阶段：在焊接前，需要对焊接材料进行检验，包括焊条、焊丝和焊剂等。

同时，还需要对焊接设备进行校准和检验，确保焊接设备的正常运行。

3. 焊接阶段：焊接过程中，需要严格控制焊接参数，如电流、电压、焊接速度等。

同时，焊工需要按照像应的焊接工艺规程进行操作，保证焊接接头的质量。

4. 检验阶段：焊接完成后，需要进行质量检验。

根据焊接质量检验的方法和标准，对焊接接头进行目视检验、焊缝无损检测和力学性能测试等。

焊缝质量检测方法1.目测检测方法目测是最简单常用的焊缝质量检测方法之一、通过肉眼直接观察焊缝外观，检查有无裂纹、孔洞、咬边等缺陷。

目测检测可以快速判断焊缝的表面质量和形状。

2.放射检测方法放射检测是利用放射性同位素或X射线对焊缝进行检测。

放射检测分为射线摄影和射线透射两种。

射线摄影通过将射线照射到焊缝上，然后在感光材料上观察形成的曝光图像，根据图像的密度和缺陷形态来判断焊缝的质量。

射线透射是将射线穿过焊缝，通过检测器接收射线，根据接收到的射线强度来判断焊缝的质量。

3.超声波检测方法超声波检测是利用超声波在材料中传播的特性，来进行焊缝质量检测。

超声波的传播速度和焊接缺陷之间存在关联，当焊接缺陷存在时，超声波的传播速度会发生变化。

通过超声波传感器的发射和接收，可以检测焊缝中的缺陷，如裂纹、孔洞、夹杂物等。

4.磁粉检测方法磁粉检测是利用液体磁粉或磁性颗粒在磁场作用下在焊缝表面产生磁化，然后观察磁粉或磁性颗粒的分布情况，从而检测焊缝中的裂纹、疲劳断裂等表面缺陷。

5.渗透检测方法渗透检测是通过将渗透剂涂在焊缝表面，然后在一定时间后将渗透剂清洗掉。

如果焊缝有裂纹或其他缺陷，渗透剂会渗入缺陷处，形成可见的痕迹。

通过观察渗透剂的渗透情况，可以判断焊缝的质量。

以上方法是常用的焊缝质量检测方法，不同的方法适用于不同的焊接方法和焊缝类型。

在进行具体的焊缝质量检测时，需要根据实际情况选择合适的方法，并进行相应的测试和分析。

同时，为了保证焊缝质量的可靠性，应该配合使用多种检测方法进行综合评估和判定。

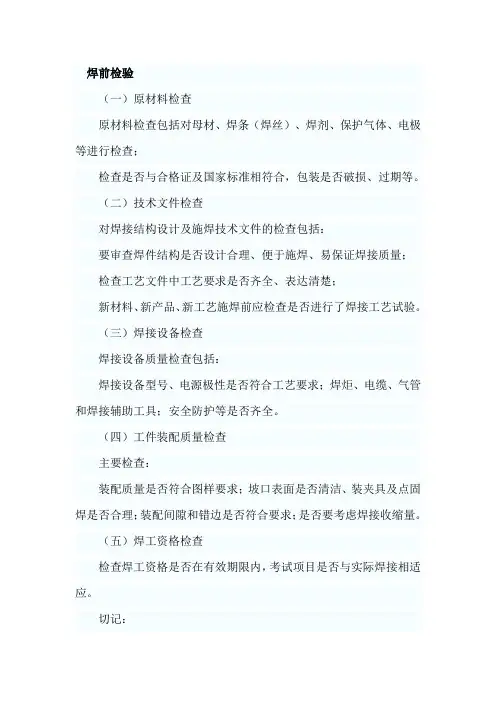

焊前检验
（一）原材料检查
原材料检查包括对母材、焊条（焊丝）、焊剂、保护气体、电极等进行检查；
检查是否与合格证及国家标准相符合，包装是否破损、过期等。

（二）技术文件检查
对焊接结构设计及施焊技术文件的检查包括：
要审查焊件结构是否设计合理、便于施焊、易保证焊接质量；
检查工艺文件中工艺要求是否齐全、表达清楚；
新材料、新产品、新工艺施焊前应检查是否进行了焊接工艺试验。

（三）焊接设备检查
焊接设备质量检查包括：
焊接设备型号、电源极性是否符合工艺要求；焊炬、电缆、气管和焊接辅助工具；安全防护等是否齐全。

（四）工件装配质量检查
主要检查：
装配质量是否符合图样要求；坡口表面是否清洁、装夹具及点固焊是否合理；装配间隙和错边是否符合要求；是否要考虑焊接收缩量。

（五）焊工资格检查
检查焊工资格是否在有效期限内，考试项目是否与实际焊接相适应。

切记：
焊工合格证（合格项目）有效期为3年。

（六）焊接环境检查
对焊接场所可能遭遇的环境因素：温度、湿度、风、雨等不利条件，检查是否采取可靠防护措施。

切记：
出现下列情况之一时，如没采取适当的防护措施时，应立即停止焊接工作：
1．采用电弧焊焊接时，风速等于或大于8M/s；
2．气体保护焊接时，风速等于或大于2m/s；
3．相对湿度大于90%；
4．下雨或下雪；
5．管子焊接时应垫牢，不得将管子悬空或处于外力作用下焊接；在条件允许的情况下，尽可能采用转动焊接，以利于提高焊接质量和焊接速度。

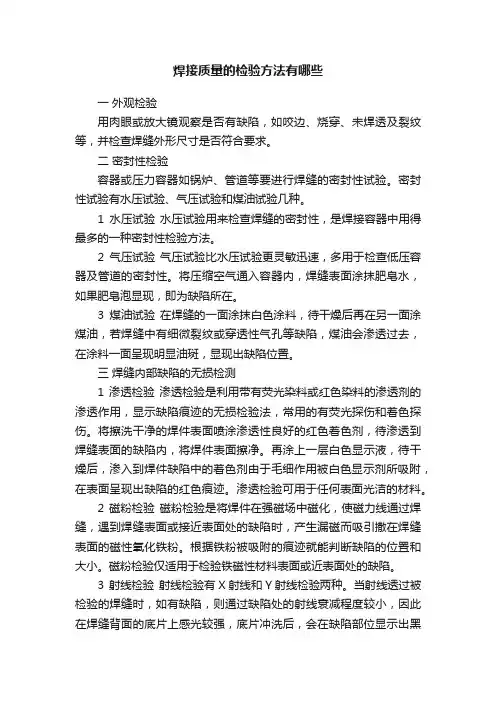

一外观检验用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。

二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。

密封性试验有水压试验、气压试验和煤油试验几种。

1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。

2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。

将压缩空气通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。

3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。

三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损检验法，常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。

再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。

渗透检验可用于任何表面光洁的材料。

2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。

根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。

磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3 射线检验射线检验有X射线和Y射线检验两种。

当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。

X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y射线小，被检测焊件厚度应小于30mm。

而Y射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。

透照时不需要电源，野外作业方便。

但检测小于50mm 以下焊缝时，灵敏度不高。

焊接质量的检验方法
1. 目测检查，这是最简单的方法，通过肉眼观察焊接接头的外观，检查是否有裂纹、气孔、夹渣等缺陷。

这种方法适用于一些简单的焊接工艺，但对于复杂的焊接接头可能不够准确。

2. 渗透检测，利用渗透剂和开发剂进行检测，适用于发现表面裂纹、气孔等缺陷。

这种方法对于各种材料的焊接都适用，并且可以检测到微小的缺陷。

3. 超声波检测，利用超声波探测器检测焊接接头内部的缺陷，如气孔、夹渣、裂纹等。

这种方法非常适用于检测厚度较大的焊接件，对于复杂结构的焊接接头也有一定的适用性。

4. X射线检测，通过X射线照射焊接接头，观察照片来检测焊缝的质量，可以发现内部缺陷和焊缝的结构情况。

这种方法适用于各种焊接材料和结构，但设备成本较高，需要专业人员操作。

5. 磁粉检测，在磁场中使用铁粉或磁粉对焊接接头进行检测，可以发现表面和近表面的裂纹、夹渣等缺陷。

这种方法对于铁磁性材料的焊接接头非常适用。

以上是一些常见的焊接质量检验方法，每种方法都有其适用的范围和特点，可以根据具体的焊接工艺和要求选择合适的方法进行检验。

同时，要注意在进行检验时遵循相关的安全操作规程，确保人员和设备的安全。

（1）焊接质量的检验方法。

焊接质量的检验工作，应该从产品开始投产时，便着手根据工序的特点进行。

可分为三阶段检验，即焊前检验，焊接过程中的检验和焊成品检验。

（2）常见的焊接缺陷及其特征。

Ⅰ原材料检验，这是焊接结构的制造厂对所使用的钢材，焊接材料必要的检验。

Ⅱ结构装配质量的检验，主要作如下检验：①按图样检查各部分尺寸，基准线及相对位置是否正确，是否留有焊接收缩余量，机械加工余量等。

②焊接接头的坡口开工及尺寸是否正确。

③点焊用的焊缝布置是否恰当，能否起到固定作用（包括必要的起吊），并检查点固焊缝的缺陷。

④待焊处是否清洁，有无缺陷（如裂纹、凹陷、夹层等。

）⑤用装配夹其固定及夹紧工作的情况如何。

Ⅲ其它工作的检验，对焊工的考核，能源及工具的检验，都属于焊前检验之列。

（4）Ⅰ：外观检验和测量，焊接接头的外观检验主要是发现焊缝表面的缺陷和尺寸偏差，一般借助于标准样板。

检验前，必须将焊缝附近10－20mm母材上的飞溅和污物除净。

外观检验应特别注意焊缝有无偏离，表面有无裂纹，气孔等缺陷。

Ⅱ致密性检验。

这种检验是用来发现焊缝中贯穿性的裂纹，全孔、夹渣和未熔合。

常方法如下：①气密性检验。

常用于压力容器接管加强板焊缝。

检验气压应远远低于容器工作压力，焊接处涂肥皂水检验渗漏。

②氨气试验。

对被试容器通以氨气，在焊缝上贴一条，比焊缝略宽的浸过硝酸贡溶液的试纸，若焊缝及热影响区有泄漏，试纸的相应部位上将呈现黑色斑纹。

③煤油试验。

用于不受压的焊缝。

在焊缝及热影响区涂刷石灰水溶液待干后，另一面涂煤油。

若有穿透性缺陷时，则煤油全渗过缝隙，使涂有白粉的面上呈现黑色的斑痕。

除此之外，尚有载水、水冲、沉水、吹气以及氮气等检验方法。

（5）水压试验。

试验时，贮器灌满水，彻底排尽空气，用水压机造成一附加静水压力。

压力大小视产品工作性质而定，一般为工作压力的1.25-1.5倍。

在高压下持续一定时间以后，再将压力降至工作压力，并沿焊缝边缘15-20mm的地方用0.4-0,5kg的圆头小锤轻轻调皮击，同时对焊缝仔细检查。

焊接质量的检验方法焊接质量的检验方法1.引言焊接是一种关键的金属连接技术，在许多行业和领域都得到广泛应用。

焊接质量的检验对于确保焊接结构的可靠性和安全性至关重要。

本旨在介绍焊接质量的检验方法，以焊接操作人员和质检人员了解如何进行焊接质量检验。

2.检验前的准备工作2.1 焊接工艺规程在进行焊接质量检验之前，必须首先编制详细的焊接工艺规程。

焊接工艺规程应包含焊接方法、焊接材料、焊接参数、预热和后热处理等信息，以确保焊接质量的稳定性和可重复性。

2.2 检验设备和工具进行焊接质量检验需要适当的设备和工具，例如焊接质量检测设备、焊缝测量仪器、金属log所和热处理设备等。

确保这些设备和工具的正常工作和准确度对于检验结果的准确性至关重要。

2.3 检验人员资质焊接质量检验需要经过专业的培训和资质审核的人员进行。

检验人员应具备良好的焊接技术和丰富的实践经验，同时要了解相关的检验标准和规范。

3.焊接质量的可视检验3.1 表面检查焊接结构的表面应进行充分的检查，以确保没有明显的焊缝缺陷和裂纹。

常用的方法包括目视检查、放射性射线检测、超声波检测和涡流检测等。

3.2 焊焊缝尺寸和几何形状检查焊缝尺寸和几何形状对焊接质量有重要影响。

通过测量焊缝的宽度、深度、高度和角度等参数，可以评估焊接质量的一致性和符合性。

4.焊接质量的力学检验4.1 抗拉强度测试抗拉强度是评估焊接接头强度的重要参数。

通过拉伸试验可以获取焊接接头的抗拉强度和断裂形态，从而判断焊接质量是否合格。

4.2 冲击韧性测试冲击韧性是评估焊接接头抗冲击能力的重要指标。

通过冲击试验可以获得焊接接头的韧性值，从而判断焊接质量是否符合要求。

5.焊接质量的化学检验焊接接头的化学成份对其性能有重要影响。

通过进行化学成份分析，可以确保焊接接头的化学成份符合相关要求。

6.焊接质量的无损检测无损检测是一种非破坏性的检验方法，用于发现焊接接头内部的缺陷和裂纹。

常用的无损检测方法包括超声波检测、涡流检测和放射性射线检测等。

焊接质量的检验方法有哪些？焊接质量检验不仅包括对焊接构件的检验，对其焊接过程的检验也由其重要。

下面就从焊前检查，焊中检查，焊后检查这三方面详细说明。

一、焊前检查焊接前的准备工作主要从人员的配置，机械装置，焊接材料，焊接方法，焊接环境，焊接过程的检验这六个方面进行控制。

（1）焊工资格审查人员的配置主要从焊工资格检查这方面进行控制。

主要检查焊工资格证书是否在有效期内，所具有的焊接资格证书工种是否与实际从事的工种相适应。

（2）焊接设备检查焊接设备检查主要包括以下几个方面：焊接设备的型号，电源极性是否与焊接工艺相吻合，焊接过程中所用到的焊炬，电缆，气管，以及其他焊接辅助设备，安全防护设备等是否准备齐全。

（3）原材料检查焊接材料的质量对焊接质量有着重要的影响。

焊接材料的检查主要包括对焊接母材，焊条，焊剂，保护气体，电极等进行质量控制。

检查这些原材料是否与合格证和国家标准相符合，检查期包装是否有损坏，质量是否过期等。

（4）焊接方法检查常用的焊接方法有电弧焊，（其中电弧焊包括焊条电弧焊，埋弧焊，钨极气体保护焊等），电阻焊，钎焊等。

焊接方法是直接影响焊接质量的重要因素，根据焊接工艺要求选择合适的焊接方法是保证焊接质量的重要手段。

（5）焊接环境检查焊接环境对焊接质量的影响也不容小视，焊接场所可能会遭遇环境温度，湿度，风雨等不利因素。

检查是否采取必要的防护措施。

出现下列情况必须停止焊接作业：采用电弧焊焊接工件时，风速≥8m/s；气体保护焊焊接时风速不大于2m/s；相对湿度不超过90%；采用低氢焊条电弧焊时风速不大于5m/s；下雨或下雪。

（6）焊接过程检查为了保证焊接能够正确按照焊接工艺指导书的焊接参数进行焊接，经常需要增加焊接过程的质量检查程序。

焊接过程质量检查通常由专职或兼职质量检验员进行，从焊接准备工作开始，对人员配备，焊接设备，焊接材料，焊接环境，焊接方法，等各方面进行检查、监控。

二、焊接过程中检查（1）焊接缺陷尤其是采用多层焊焊接时，检查每层焊缝间是否存在裂纹，气孔，夹渣等缺陷，是否及时处理缺陷。

焊接质量检验方法焊接是一种常见的金属连接工艺，在工业生产中起着重要作用。

焊接质量的好坏直接关系到产品的安全性和可靠性。

因此，对焊接质量进行检验是很重要的。

本文将介绍几种常用的焊接质量检验方法。

1. 目测检验法目测是最简单和最常用的一种焊接质量检验方法。

通过对焊接表面进行肉眼观察，可以初步判断焊缝的形状、大小和表面质量等。

在目测检验时需要注意焊缝是否均匀，焊缝与母材的结合是否紧密，是否有裂纹、气孔、夹渣等焊接缺陷。

2. 渗透检验法渗透检验法是一种常用的焊接缺陷检测方法，主要用于检测焊缝中的裂纹和气孔等隐蔽缺陷。

该方法根据渗透液的性质不同可分为可见光渗透检验法和荧光渗透检验法。

可见光渗透检验法适用于一般焊接缺陷的检测，而荧光渗透检验法则适用于检测较小或不易观察到的缺陷。

3. X射线检测法X射线检测法是一种常用的无损检测方法，可以用于检测焊接接头中的焊缝缺陷，如裂纹、夹渣等。

该方法的原理是利用X射线的穿透性，通过对射线投射到被检测物体上进行成像，从而判断焊接缺陷的存在与否以及缺陷的性质和大小。

该方法对不同材料的成像效果有一定差异，需要根据具体情况选择合适的射线源和检测仪器。

4. 超声波检测法超声波检测法是一种常用的焊接质量检测方法，主要用于检测焊接接头中的焊缝缺陷和母材的质量。

该方法利用超声波在材料中的传播速度和反射特性，通过检测反射信号的强度和时间来分析焊接缺陷的存在与否，并对缺陷进行定性和定量分析。

超声波检测法具有非破坏性、高灵敏度和高精度等优点，并且适用于不同材料和焊接方式的检测。

综上所述，焊接质量的检验是确保产品质量和安全性的重要环节。

目测检验法、渗透检验法、X射线检测法和超声波检测法是常用的焊接质量检验方法。

选择合适的检验方法依赖于具体的焊接材料、接头形式和焊接要求等因素。

在进行焊接质量检验时，需要仔细观察焊接表面、使用合适的仪器和设备，以确保检验的准确性和可靠性。

只有通过科学有效的焊接质量检验方法，才能确保焊接接头的质量符合要求，从而提高产品的质量和可靠性。
