立式多级离心泵型号及参数

  • 格式：doc
  • 大小：155.00 KB
  • 文档页数：15

.

'. 【DL系列立式多级离心泵】产品:

【DL系列立式多级离心泵】产品简介：

DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：

【DL系列立式多级离心泵】使用条件：

1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；

2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；

3、介质使用温度-15℃～120℃;

4、最大系统工作压力≤2.5MPa;

5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：

DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：

DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：

序号 名称 材料或型号 序号 名称 材料或型号

1 电 机 Y系列（V5）4极 12 出 水 段 HT200

2 联 轴 器 HT200 13 平 衡 套 HT200

3 弹 性 块 橡 胶 14 平 衡 鼓 HT200

4 轴承压盖 HT200 15 末级导叶 HT200

5 轴承并帽 45 16 中 段 HT200

6 轴 承 盒 HT200 17 导 叶 HT200

7 轴 承 180系列 18 叶 轮 HT200

8 挡 水 套 45 19 出 水 段 HT200

9 石棉压盖 HT200 20 下 轴 套 45

10 石 棉 石 棉 21 下 轴 承 铜合金

11 填料函体 HT200 22 轴 45、2Cr13

【DL系列立式多级离心泵】结构说明：

DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校.

'. 正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

DL型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。

1、DL立式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；

2、DL立式多级离心泵的吸入口和出水口在同一中心线上，简化管路的连接；

3、根据实际情况，DL立式多级离心泵的进出口可装配成90°、180°、270°不同的方向；

4、根据实际情况，DL型立式多级离心泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；

【DL系列立式多级离心泵】性能参数：

DL型立式多级离心泵

型 号 级 数 流 量(m3/h) 流 量(L/S) 扬 程

(m) 转 速

(r/min) 轴功率(kw) 电机功率(kw) 效 率

(%) 吸 程

(m) 汽蚀余量

(m)

40DL 2 6.2 1.72 23.6

1450 0.92 1.5 40 7 3.19

3 6.2 1.72 35.4 1.38 2.2 40 7 3.19

4 6.2 1.72 47.2 1.84 3 40 7 3.19

5 6.2 1.72 59 2.30 4 40 7 3.19

6 6.2 1.72 70.8 2.75 4 40 7 3.19

7 6.2 1.72 82.6 3.22 5.5 40 7 3.19

8 6.2 1.72 94.4 3.68 5.5 40 7 3.19

9 6.2 1.72 106.2 4.14 7.5 40 7 3.19

10 6.2 1.72 118 4.60 7.5 40 7 3.19

11 6.2 1.72 129.8 5.06 7.5 40 7 3.19

12 6.2 1.72 141.6 5.52 11 40 7 3.19

50DL 2 12.6 3.5 24.4

1450 1.55 3 54 7.6 2.66

3 12.6 3.5 36.6 2.33 3 54 7.6 2.66

4 12.6 3.5 48.8 3.10 4 54 7.6 2.66

5 12.6 3.5 61 3.88 5.5 54 7.6 2.66

6 12.6 3.5 73.2 4.65 5.5 54 7.6 2.66

7 12.6 3.5 85.4 5.43 7.5 54 7.6 2.66

8 12.6 3.5 97.6 6.20 7.5 54 7.6 2.66

9 12.6 3.5 109.8 6.98 11 54 7.6 2.66

10 12.6 3.5 122 7.75 11 54 7.6 2.66

65DL 2 30 8.33 32

1450 4.22 5.5 62 7.6 2.82

3 30 8.33 48 6.33 7.5 62 7.6 2.82

4 30 8.33 64 8.44 11 62 7.6 2.82

5 30 8.33 80 10.55 15 62 7.6 2.82

6 30 8.33 96 12.66 15 62 7.6 2.82

7 30 8.33 112 14.77 18.5 62 7.6 2.82

8 30 8.33 128 16.88 22 62 7.6 2.82

9 30 8.33 144 18.99 22 62 7.6 2.82 .

'. 10 30 8.33 160 21.1 30 62 7.6 2.82

80DL 2 50.4 14 40

1450 7.84 11 70 7.8 22.49

3 50.4 14 60 11.76 15 70 7.8 2.49

4 50.4 14 80 15.68 22 70 7.8 2.49

5 50.4 14 100 19.60 30 70 7.8 2.49

6 50.4 14 120 23.52 30 70 7.8 2.49

7 50.4 14 140 27.44 37 70 7.8 2.49

8 50.4 14 160 31.36 45 70 7.8 2.49

9 50.4 14 180 35.28 45 70 7.8 2.49

10 50.4 14 200 39.20 55 70 7.8 2.49

100DL

-72-2

0 10.9 15 72 8 2.8

3 72 20 60 10.9 18.5 72 8 2.8

4 72 20 80 10.9 30 72 8 2.8

5 72 20 100 10.9 37 72 8 2.8

6 72 20 120 10.9 37 72 8 2.8

7 72 20 140 10.9 45 72 8 2.8

8 72 20 160 10.9 55 72 8 2.8

9 72 20 180 10.9 55 72 8 2.8

10 72 20 200 54.4 70 72 8 2.8

100DL-

.8 40

1450 15.14 18.5 72 7.2 3.53

3 100 27.8 60 22.72 30 72 7.2 3.53

4 100 27.8 80 30.28 37 72 7.2 3.53

5 100 27.8 100 37.86 45 72 7.2 3.53

6 100 27.8 120 45.39 55 72 7.2 3.53

7 100 27.8 140 53.0 75 72 7.2 3.53

8 100 27.8 160 60.57 75 72 7.2 3.53

9 100 27.8 180 68.14 90 72 7.2 3.53

10 100 27.8 200 75.71 90 72 7.2 3.53

150DL-

.8 40

1450 20.42 30 80 5.7 2.8

3 150 27.8 60 30.63 37 80 5.7 2.8

4 150 27.8 80 40.84 45 80 5.7 2.8

5 150 27.8 100 51.05 55 80 5.7 2.8

6 150 27.8 120 61.26 75 80 5.7 2.8

7 150 27.8 140 74.47 75 80 5.7 2.8

8 150 27.8 160 81.68 90 80 5.7 2.8

200DL-

.6 60

1450 55.79 90 84 6.0 3.7

3 280 41.6 90 83.69 110 84 6.0 3.7

4 280 41.6 120 111.57 132 84 6.0 3.7

5 280 41.6 150 139.47 160 84 6.0 3.7

6 280 41.6 180 163.38 200 84 6.0 3.7

【DL系列立式多级离心泵】性能图谱：

合集下载

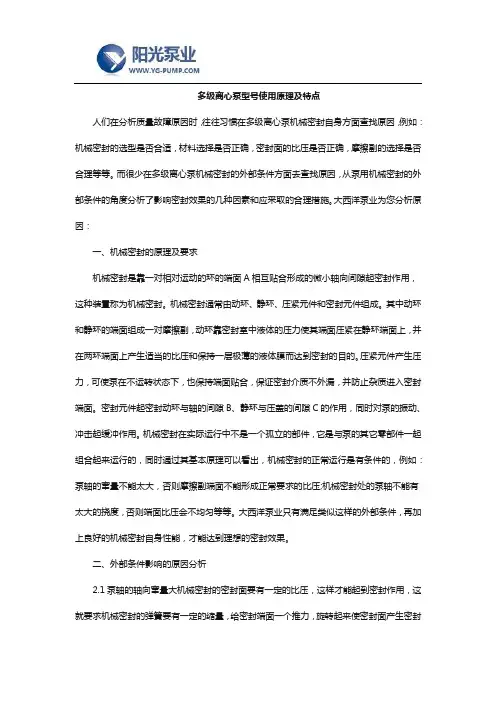

多级离心泵型号使用原理及特点

多级离心泵型号使用原理及特点

多级离心泵型号使用原理及特点

人们在分析质量故障原因时，往往习惯在多级离心泵机械密封自身方面查找原因，例如：机械密封的选型是否合适，材料选择是否正确，密封面的比压是否正确，摩擦副的选择是否合理等等。而很少在多级离心泵机械密封的外部条件方面去查找原因，从泵用机械密封的外部条件的角度分析了影响密封效果的几种因素和应采取的合理措施。大西洋泵业为您分析原因：

一、机械密封的原理及要求

机械密封是靠一对相对运动的环的端面A相互贴合形成的微小轴向间隙起密封作用，这种装置称为机械密封。机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环和静环的端面组成一对摩擦副，动环靠密封室中液体的压力使其端面压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。压紧元件产生压力，可使泵在不运转状态下，也保持端面贴合，保证密封介质不外漏，并防止杂质进入密封端面。密封元件起密封动环与轴的间隙B、静环与压盖的间隙C的作用，同时对泵的振动、冲击起缓冲作用。机械密封在实际运行中不是一个孤立的部件，它是与泵的其它零部件一起组合起来运行的，同时通过其基本原理可以看出，机械密封的正常运行是有条件的，例如：泵轴的窜量不能太大，否则摩擦副端面不能形成正常要求的比压;机械密封处的泵轴不能有太大的挠度，否则端面比压会不均匀等等。大西洋泵业只有满足类似这样的外部条件，再加上良好的机械密封自身性能，才能达到理想的密封效果。

二、外部条件影响的原因分析

2.1泵轴的轴向窜量大机械密封的密封面要有一定的比压，这样才能起到密封作用，这就要求机械密封的弹簧要有一定的缩量，给密封端面一个推力，旋转起来使密封面产生密封

所要求的比压。为了保证这一个比压，机械密封要求泵轴不能有太大的窜量，一般要保证在0.5 mm以内。但在实际设计当中，由于设计的不合理，往往泵轴产生很大的窜量，对机械密封的使用是非常不利的。这种现象往往出现在多级离心泵中，尤其是在泵启动过程中，窜量比较大。

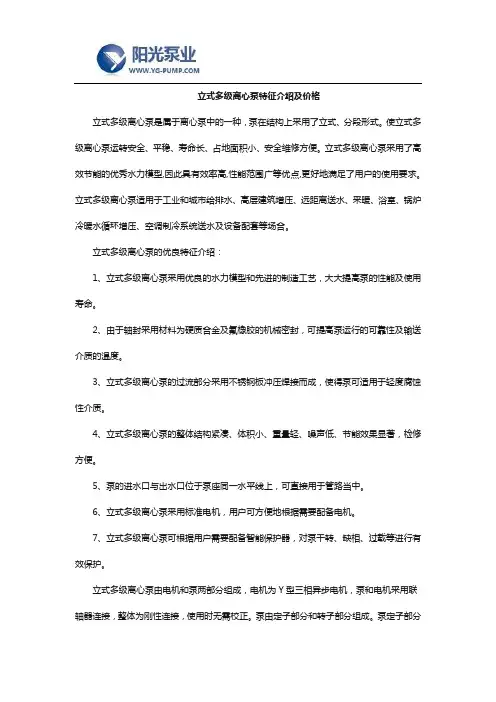

立式多级离心泵特征介绍及价格

立式多级离心泵特征介绍及价格

立式多级离心泵特征介绍及价格

立式多级离心泵是属于离心泵中的一种，泵在结构上采用了立式、分段形式。使立式多级离心泵运转安全、平稳、寿命长、占地面积小、安全维修方便。立式多级离心泵采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求。立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

立式多级离心泵的优良特征介绍：

1、立式多级离心泵采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、立式多级离心泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、立式多级离心泵的整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、立式多级离心泵采用标准电机，用户可方便地根据需要配备电机。

7、立式多级离心泵可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分

由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL型立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。

立式多级离心泵的工作原理，是将原动机的机械能转化为液体的动能。离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体，由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加被叶轮排出的液体经过压出室大部分速度能转换成压力能然后沿排出管路输送出去。这时，叶轮进口处厕因液体的排出而形成真空或低压，吸入池中液体在液面压力的作用下，即被压入叶轮进口。于是，旋转着的叶轮就连续不断地吸入和排出液体。

卧式多级离心泵价格及技术参数

卧式多级离心泵价格及技术参数

卧式多级离心泵价格及技术参数

一、卧式多级离心泵产品概述：

卧式多级离心泵系卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等 显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行 JB/T1051-93《多级离心泵型式与基本参数》标准。

二、卧式多级离心泵产品特点：

1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观，进出口径相同，便于管路连接， 密封可靠、无泄漏。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

三、卧式多级离心泵技术参数：

流量：18-155m3/h；

扬程：18-270m；

功率：2.2-180kw；

转速：1450r/min；

口径：φ50-φ150；

温度范围：0-+80℃； 工作压力：≤3.0Mpa。

四、卧式多级离心泵型号意义：

五、卧式多级离心泵适用范围：

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

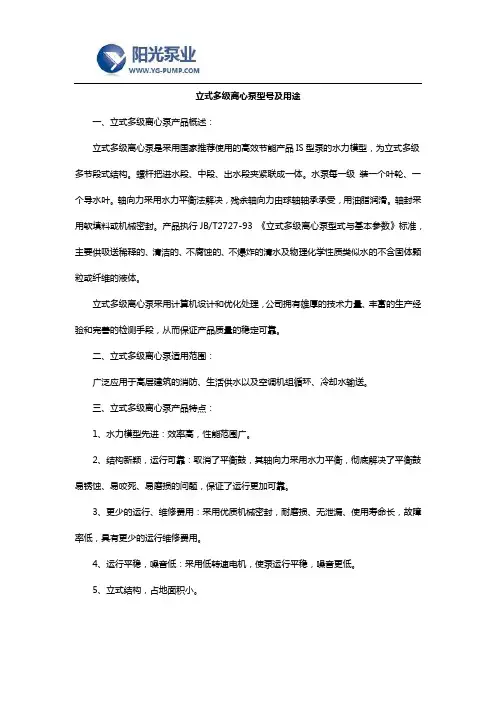

立式多级离心泵型号及用途
