第1章 编制说明 ............................................................................. 3
1.1 编制目的 ................................................................................ 3
1.2 适用围 .................................................................................. 3
1.3 编制依据 ................................................................................ 3
1.4 编制原则 ................................................................................ 3
第2章 工程综合说明 ......................................................................... 4
2.1 工程简介 ................................................................................ 4
2.2 工程项目环境 ............................................................................ 4
水利水电技术第４１卷２Ｏ１Ｏ年第９期
围垦工程中软基水闸围堰的设计与施工
江兴南
（浙江省水利水电工程质量与安全监督管理中心，浙江杭州 ３１００１２）
摘要：通过对浙江省数座已建、在建软基水闸围堰的调查研究，提出该类围堰设计、地基处理、施
工、维护、度汛的一般原则与方法。
关键词：软基水闸围堰；设计；施工；围垦工程；浙江省
中图分类号：￥２７７．４（２５５） 文献标识码：Ｂ 文章编号：１０００—０８６０（２０１０）０９—０ｏ６４．０４
Ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｓｌｕｉｃｅ ｃｏｆｆｅｒｄａｍ ｏｎ ｓｏｆｔ ｆｏｕｎｄａｔｉｏｎ ｆｏｒ ｒｅｃｌａｍａｔｉｏｎ ｐｒｏｊｅｃｔ
ＪＩＡＮＧ Ｘｉｎｇｎａｎ
（Ａｄｍｉｎｉｓｔｒａｔｉｖｅ Ｃｅｎｔｅｒ ｏｆ Ｗａｔｅｒ Ｃｏｎｓｅｒｖａｎｃｙ ａｎｄ Ｈｙｄｒｏｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｑｕａｌｉｔｙ ａｎｄ Ｓａｆｅｔｙ Ｓｕｒｖｅｉｌｌａｎｃｅ，Ｈａｎｇｚｈｏｕ ３１００１２，Ｚｈｅｊｉａｎｇ，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ ｉｎｖｅｓｔｉｇａｔｉｏｎ ａｎｄ ｓｔｕｄｙ ｍａｄｅ ｏｎ ａ ｎｕｍｂｅｒ ｏｆ ｔｈｅ ｅｘｉｓｔｉｎｇ ａｎｄ ｕｎｄｅｒ—ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｌｕｉｃｅ ｃｏｆｆｅｒｄａｍｓ ｏｎ ｓｏｆｔ ｆｏｕｎｄａｔｉｏｎ ｉｎ Ｚｈ￣ｉａｎｇ Ｐｒｏｖｉｎｃｅ，ｔｈｅ ｇｅｎｅｒＭ ｐｒｉｎｃｉｐｌｅｓ ａｎｄ ｍｅｔｈｏｄｓ ｆｏｒ ｔｈｅ ｄｅｓｉｇｎ，ｆｏｕｎｄａｔｉｏｎ ｔｒｅａｔｍｅｎｔ，ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏ－ ｇＹ；ｍａｉｎｔｅｎａｎｃｅ ａｎｄ ｆｌｏｏｄ ｃｏｎｔｒｏｌ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ ｈｅｒｅｉｎ．
Ｋｅｙ ｗｏｒｄｓ：ｓｌｕｉｃｅ ｃｏｆｆｅｒｄａｍｓ ｏｎ ｓｏｆｔ ｆｏｕｎｄａｔｉｏｎ；ｄｅｓｉｇｎ；ｃｏｎｓｔｒｕｃｔｉｏｎ；ｒｅｃｌａｍａｔｉｏｎ ｐｒｏｊｅｃｔ；Ｚｈｅｊｉａｎｇ Ｐｒｏｖｉｎｃｅ

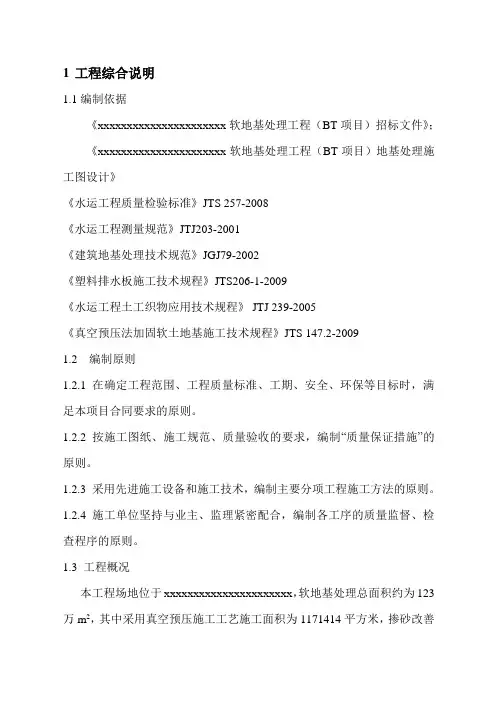

1工程综合说明
1.1编制依据
《xxxxxxxxxxxxxxxxxxxxxx软地基处理工程（BT项目）招标文件》；
《xxxxxxxxxxxxxxxxxxxxxx软地基处理工程（BT项目）地基处理施工图设计》
《水运工程质量检验标准》JTS 257-2008
《水运工程测量规范》JTJ203-2001
《建筑地基处理技术规范》JGJ79-2002
《塑料排水板施工技术规程》JTS206-1-2009
《水运工程土工织物应用技术规程》 JTJ 239-2005
《真空预压法加固软土地基施工技术规程》JTS 147.2-2009
1.2 编制原则
1.2.1 在确定工程范围、工程质量标准、工期、安全、环保等目标时，满足本项目合同要求的原则。
1.2.2 按施工图纸、施工规范、质量验收的要求，编制“质量保证措施”的原则。
1.2.3 采用先进施工设备和施工技术，编制主要分项工程施工方法的原则。
1.2.4 施工单位坚持与业主、监理紧密配合，编制各工序的质量监督、检查程序的原则。
1.3 工程概况
本工程场地位于xxxxxxxxxxxxxxxxxxxxxx，软地基处理总面积约为123万m2，其中采用真空预压施工工艺施工面积为1171414平方米，掺砂改善+振动碾压施工面积为59156平方米。
质量标准：国家施工验收规范合格标准
本工程采用深层真空预压处理方案，首先铺设一层400g/㎡土工布，其上在铺设0.4m厚度粉砂工作垫层，然后安插塑料排水板15m(外露0.8m，穿越工作垫层0.5m，单根总长16.3m，排水板间距1m*1m)，横向间距2m、纵向间距30m布设滤管，在滤管上铺设400 g/㎡无纺布，铺设3层塑料密封膜，满足真空预压施工条件后在进行深层真空预压处理。
1.4 工程地质条件
本工程上层为吹填土，下层为多年淤积形成的滩涂，土质为淤泥和淤泥质粘土，有机质含量多，土质疏松，承载力低。
道路工程软基加固设计浅析
城市道路软基处理设计是一个很复杂的问题，软土地基处理设计是对各方面因素进行综合调查、综合分析比较的工作。合理而有效地对道路软土路基进行设计，成为建设高质量、高标准道路工程的关键。因此，设计工作者需从技术和经济效益进行比较和分析，最终确定出加固软土路基设计的最佳方案。
一、软土路基设计参数选取和注意事项
软土路基的设计参数主要包括两个方面：力学性质和压缩性质。软土力学性质的确定，主要采用原位测试与室内试验相结合的方法。原位测试以静力触探和十字板剪切为基础，可以确定软土的承载力和抗剪能力，与室内试验对土样进行快剪和固结快剪所得的抗剪指标作一综合分析.可确定软土的抗剪强度；压缩性质的确定，主要采用对原装土样进行径向和竖向压缩以模拟在进行排水处理情况下，土体径向和竖向的排水能力。
软土路基设计的成败，不仅取决于处治方案的选择是否合理，往往还与软基土体参数的合理选用有密切的关系。在勘察可靠的情况下，设计人员在设计时还需要注意以下3个问题：
①在进行沉降分析时尽量采用e—p曲线，而不要采用压缩模量Es-p曲线，因为这二者中e—p曲线是原始的，而压缩模量Es-p曲线是通过e—P曲线导出的，在推导过程中可能产生一定的误差；
②在进行路基稳定分析时，快剪和固结快剪的指标选取要注意室内实验与原位测试相结合，一般室内实验（包括直剪和三轴）比现场测试（十字板剪切、平板载荷试验等）得到的土体内聚力要小得多，设计时应结合土体性质和工程的重要性来选取。
③孔隙比、含水量和密度等物理参数的选取一般不存在很大的问题，直接采用试验结果即可。
二、工程概况
某城市次干道全长约7.5公里，建设工期一年。该项目按平原微丘区城市次干道标准设计，一块板形式，道路红线宽40米，其中车行道宽30米，两侧人行道各5米。路面结构为沥青混凝土路面，桥梁荷载采用城一B级标准，计算行车速度50km/h。
根据地质勘察报告可知，该工程在桩号K3+05O—K3+110处存在较厚的淤泥质黏土层（约13m厚），而该桩号处正处于路基高填方路段，填筑高度在4.0m左右，设计边坡比为1：1.5。由于淤泥及淤泥质粘土具有天然含水量高、空隙比大、压缩性高、工程性质较差等特征，属高压缩性土，易造成路基的不均匀沉降，影响路基稳定。
