ICP仪器的操作流程

0

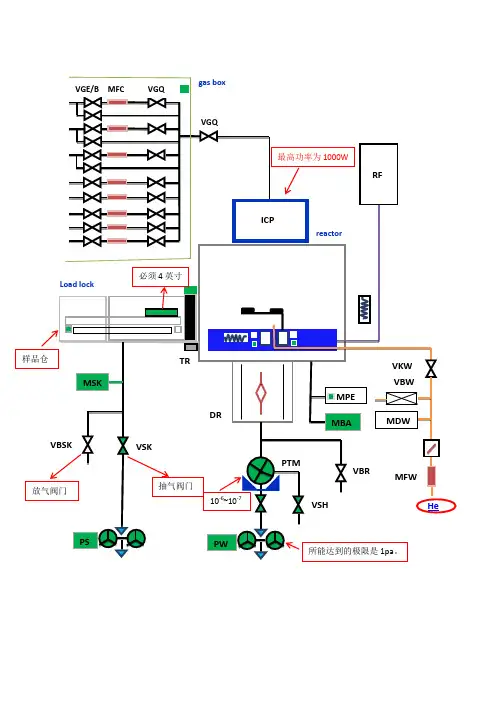

VGE/B MFC VGQ gas box

VGQ

ICP reactor RF

Load lock

MSK

VBSK VSK

PS TR

DR MBAMPE VKW

VBW

MDW

MFW VBR PTM

VVV VSH

PW He 必须4英寸

放气阀门 抽气阀门 样品仓 最高功率为1000W

所能达到的极限是1pa。 10-6~10-7一、电感耦合等离子体（ICP）刻蚀原理 3

二、刻蚀的基本要求 9

（负载效应、图形的保真度、均匀性、表面形貌、刻蚀的清洁）

三、等离子体刻蚀的基本过程 11

（物理溅射刻蚀、纯化学刻蚀、离子增强刻蚀、侧壁抑制刻蚀）

四、影响刻蚀效果的因素 14

掩膜的影响、工艺参数的影响（ICP Power源功率、RF Power偏压功率、工作气压

气体成分和流量、温度）

五、附加气体的影响 16

六、多种条件刻蚀技术 18

高速率刻蚀、高选择比刻蚀、特定剖面刻蚀

一、电感耦合等离子体（ICP）刻蚀原理

包括两套通过自动匹配网络控制的13.56MHz射频电源

一套连接缠绕在腔室外的螺线圈，使线圈产生感应耦合的电场，在电场作用下，刻蚀气

体辉光放电产生高密度等离子体。功率的大小直接影响等离子体的电离率，从而影响等离子

体的密度。

第二套射频电源连接在腔室内下方的电极上，此电极为直径205mm的圆形平台，机械

手送来的石英盘和样品放在此台上进行刻蚀。

实验中刻蚀三五族材料使用的是英国Oxford仪器（Oxford instruments plasma technology）

公司的plasma180系统中的plasmalab system100型ICP。可以刻蚀GaN、AlGaN、GaAs、InP、

InGaAs、InGaP/AlGaInP 、InGaAs/InGaAsP等多种化合物材料。

ICP功率源

平板功率源

激光干涉仪端口

静电屏蔽

水冷却的射频线圈

晶片夹/氦气冷却机制 苏州纳米所材料

ICP-MS法使用的流程

简介

ICP-MS（Inductively Coupled Plasma Mass Spectrometry）是一种高灵敏、高准确度的分析技术，广泛应用于化学、环境、地质、生物等领域。本文将介绍ICP-MS法使用的流程，包括仪器准备、样品前处理、仪器操作和数据分析等方面。

仪器准备

在开始使用ICP-MS之前，需要进行一系列的仪器准备工作。包括：

1. 确保ICP-MS仪器处于正常工作状态，检查气路、电路、冷却系统等是否正常。

2. 验证质谱仪的性能，比如检查电子倍增器和离子检测器的灵敏度、分辨率等。

3. 准备标准溶液，用于校准分析仪器。可以选择常见的单元素标准溶液或多元素混合标准溶液。

4. 清洗仪器，包括离子源、各种采样和输送系统，以确保没有污染物干扰分析结果。

样品前处理

样品前处理是ICP-MS分析的关键步骤之一，其目的是去除干扰物，提高分析的准确性和灵敏度。一般包括以下步骤：

1. 样品收集和保存：根据具体分析要求，选择合适的样品收集容器和保存条件。

2. 样品消解：将固体样品通过化学方法溶解成适合ICP-MS分析的溶液。常见的消解方法有酸溶、碱溶、氧化溶解等。

3. 过滤：使用滤纸或微孔膜将溶液中的固体颗粒或杂质去除，以避免对仪器产生污染。

4. 稀释：对高浓度样品进行适当的稀释，以保证ICP-MS仪器能够正常工作并得到准确的结果。

5. 内标添加：在样品中添加内标元素，用于校正分析过程中的测量误差。常见的内标元素有锂、铯、铯等。

仪器操作

在进行ICP-MS分析之前，需要进行一系列的仪器操作，以确保获得准确可靠的测试结果。具体步骤如下： 1. 打开ICP-MS仪器软件，并根据需要设置分析条件，包括离子源电压、离子透镜电压、采样和输送系统流速等参数。

2. 运行空白测试，确保仪器工作稳定，并尽可能减少背景干扰。

3. 校准仪器。使用之前准备好的标准溶液，通过定量稀释和内标法进行校准，以建立分析曲线。

电感耦合等离子体质谱仪的操作流程

电感耦合等离子体谱仪（Inductively Coupled Plasma Mass

Spectrometer，简称ICP-MS）是一种高精度、高灵敏度的分析仪器，在环境监测、地质矿产勘探、食品安全等领域得到广泛应用。本文将介绍ICP-MS的具体操作流程，以供操作人员参考。

一、仪器准备

在进行ICP-MS分析前，首先要确保仪器正常运行。操作人员需要检查以下几个方面：

1. 确认仪器的电源和冷却系统已连接并正常工作。

2. 检查质谱仪的离子源、折射分析仪和浓度检测器的部件是否安装完好。

3. 校准仪器中的晶体簇冷却器并将离子束在最佳位置。

二、气体准备

ICP-MS分析需要使用高纯度的氩气作为载气和惰性气体。在操作仪器之前，操作人员需要执行以下步骤：

1. 检查气瓶上的压力是否足够，如不足需要更换；

2. 确保气瓶与氩气供应系统连接良好，防止泄漏；

3. 打开氩气供应系统，并调整流量计进行示范；

三、样品准备 在运行ICP-MS之前，样品的准备对结果的准确性至关重要。操作人员需要按照以下步骤进行样品准备：

1. 根据实验要求，将需要分析的样品取出并使用标准方法进行预处理。

2. 将样品溶解在适当的酸中，通常使用稀硝酸或混合酸作为样品溶液。

3. 调整样品的浓度，确保其在仪器分析范围之内。

四、仪器调试

在真正进行样品分析之前，操作人员需要对仪器进行一系列调试步骤，以确保其正常工作。这些步骤包括：

1. 执行空白检测，使用纯净水或无样品的酸溶液，确保仪器在无样品的情况下没有信号输出。

2. 运行内部标准品，以检查分析系统的功耗是否稳定，并校准质谱仪。

3. 针对需要分析的元素设置工作曲线，以确定分析结果的准确性。

五、样品分析

在完成所有准备工作后，可以进行样品分析。操作人员需按以下步骤进行：

1. 将样品溶液通过样品进样系统引入质谱仪，确保样品进入分析系统之前进行稀释。 2. 调整质谱仪的参数，如孔口、碰撞池等，以优化分析性能。

电感耦合等离子体的测试流程

引言

电感耦合等离子体（ICP）是一种广泛应用于材料科学、表面处理和光谱分析等领域的等离子体源。它具有高等离子体密度、低扰动性和均匀性强的优势，被广泛用于材料表面改性、质谱分析等应用。本文将介绍电感耦合等离子体的测试流程，旨在帮助读者了解ICP测试的步骤和注意事项。

ICP测试流程概述

ICP测试通常包括以下步骤： 1. 样品准备 2. ICP设备准备 3. ICP测试参数设置 4. 样品进样 5. 等离子体开始运行 6. 数据采集和分析 7. 清洗和维护

接下来将逐一详细介绍每个步骤。

样品准备

在进行ICP测试之前，需要准备样品。样品可以是固体、液体或气体，具体根据所需测试的物质和目的来确定。常见的样品类型包括金属样品、陶瓷样品、溶液样品等。在准备样品过程中，需要注意以下事项： - 样品应具有代表性，并经过适当的处理和预处理。 - 样品的容器和仪器之间应具有良好的相容性，避免相互污染。

- 对于溶液样品，需要进行适当的稀释以满足ICP设备的测试要求。

ICP设备准备

在进行ICP测试之前，需要对ICP设备进行准备。 1. 打开ICP设备的电源，并确保其连接到稳定的电源。 2. 检查ICP设备的气体供应情况，并确保稳定供气。 3.

检查ICP设备的冷却系统，保证冷却液温度和流量正常。 4. 校准ICP设备的各种传感器和探测器，确保测试结果准确可靠。 5. 校准ICP设备的荧光探测器，以确保在光谱分析中获得准确的信号。

ICP测试参数设置

在进行ICP测试之前，需要设置合适的测试参数以满足测试需求。ICP测试参数包括但不限于以下方面： 1. 等离子体功率和功率密度的设置。 2. 气体流量和压力的调节。 3. 光谱仪的波长范围和分辨率。 4. 采集数据的时间间隔和采样率。 5.

ICP设备的工作模式（连续模式或脉冲模式）。

样品进样

在样品准备和ICP设备准备完成后，可以进行样品的进样操作。 1. 将样品放置在特定的进样器中，以确保进样的稳定性和均匀性。 2. 根据进样器的要求，设置进样流量和进样时间。 3. 将进样器插入ICP设备的样品室，并确保与ICP等离子体良好接触。 4. 启动进样泵，开始样品的进样操作。
