干式变压器检修规程
一、范围
本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求.
本规程适用于公司各低压配电室干式变压器的维护及检修工作。
二、规范性引用文件
GB/T 10228—2008 《干式电力变压器技术参数和要求》
GB 1094。1-1996 《电力变压器》第1部分：总则》
GB 1094。2—1996 《电力变压器》第2部分：温升》
GB 1094。3—2003 《电力变压器》第3部分：绝缘水平和绝缘试验》
GB/T 1094.4—2005 《电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则》
GB 1094.5-2003 《电力变压器 第5部分：承受短路的能力》
GB/T 1094.10-2003 《电力变压器 第10部分：声级测定》
GB 1094.11-2007 《电力变压器 第11部分：干式变压器》
GB 311.1-1997 《高压输变电设备的绝缘配合》
GB 5273—85 《变压器、高压电器和套管的接线端子》
GB 4208—2008 《外壳防护等级》
GB/T 7354—2003 《局部放电测量》
JB/T 10088—2004 《6kV~500kV级电力变压器声级》
GB 6450 干式电力变压器
GB 147 高压电气施工及验收规范
DL 408 电业安全工作规程
DL/T 573 电力变压器检修导则
DL/T 596 电力设备预防性试验规程
JB/T 7631 变压器用电阻温度计
ZBK 4103三相树脂绝缘干式电力变压器技术条件
三、设备技术参数
(1）各分厂（车间）变压器技术参数 名称
项目 109＃工作变压器 101#、106＃工作变压器 104＃工作变压器 105#、110＃工作(备用)变压器 102#、103＃、105、110#、201＃工作（备用）变压器 公寓楼工作（备用)变压器 空分站变压器
型 号 SCB10—-500/10
SCB10—1000/10 SCB10—1600/10 SCB10—2000/10 SCB10—2500/10 SCB10—630/10 SCB10-1250KVA
容
量 500KVA 1000KVA 1600KVA 2000KVA 2500KVA 630KVA 1250KVA
额定
电压 高 10000V 10000V 10000V 10000V 10000V 10000V 10000V
低 400V 400V 400V 400V 400V 400V 400V
额定
电流 高 28.9A 57.7A 92.4A 115。5A 144.3A 36.37
低 721。7A 1443.4A 2309。4A 2886.8A 3608.4A 909。3
相 数 3 3 3 3 3 3 3
频 率 50HZ 50HZ 50HZ 50HZ 50HZ 50HZ 50HZ
接线组别 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11 Dyn11
负载损耗 4.26KW 7。1KW 10.24KW 12。61KW 14。99KW 5.96KW
空载损耗 1.07KW 1。6KW 2.2KW 2.75KW 3。25KW 1.3KW
阻抗电压 4％ 6％ 6％ 6％ 6% 6%
重
量 1750㎏ 2980㎏ 4000㎏ 4600㎏ 5900㎏
冷却方式 AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF AN/AF
制造厂家 许继变压器有限公司 许继变压器有限公司 许继变压器有限公司 许继变压器有限公司 许继变压器有限公司 正泰变压器有限公司 许继工控系统有限公司
出厂日期 2009。11 2010。6 2010。5 2011。4 2010.5 2010.6
数量 1 2 1 4 19 2 1
（2）115#开闭所站变技术参数
项目 名称 1＃站变压器 2＃站变压器
型 号 SC9-50/10KV SC9—50/10KV
容 量 50KVA 50KVA 额
定
电 压 高 10000V 10000V
低 400V
400V
额 定
电 流 高 2。89A 2。89A
低 72.2A 72.2A
相 数 三相 三相
频 率 50HZ 50HZ
接线组别 Yyno Yyno
阻抗电压 4。10％ 4。03%
重 量 330㎏ 330㎏
冷却方式 ON/AN ON/AN
制造厂家 宁波环氧变压器厂 宁波环氧变压器厂
出厂日期 2010。4 2010。4
四、检修周期
日常维护：每天进行干式变压器的巡查.
小修周期：消除设备运行中发现的缺陷。
大修周期：每年进行一次大修。

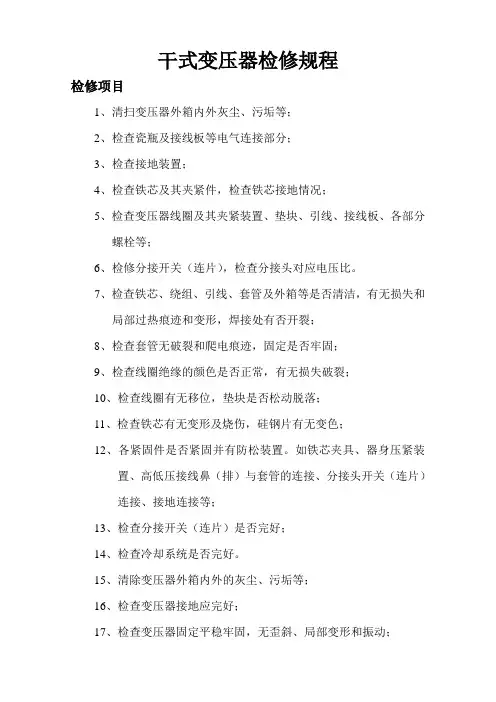

五、检修项目
1、日常维护项目：
（1）观察变压器高压侧运行的电压为10±5％KV，电流不超过额定电流值，三相电流不平衡度不超过±5％。
（2）观察变压器各部位应无局部过热迹象，温控器显示变压器温度不超过80℃。变压器在三相负载平衡的情况下，三相温度应相差不大（通常B相稍高，与其它两相差不大于10℃）。
（3）注意变压器运行的声音，变压器正常运行时，一般有均匀的“嗡嗡”电磁声，声音不应过大，不应有异声。
（4)检查变压器固定平稳牢固,无歪斜、局部变形和振动，各处螺栓应无松动现象.
（5）检查变压器外箱应完整，各处连接无松动，外箱无碰坏.
（6)检查变压器的环境应清洁，无积水和妨碍安全运行的物品.
(7）变压器通风条件必须良好.
(8)检查干式变压器风机无剧烈振动、异常声音和不转到等现象。
(10)变压器温度超过80℃时，确认风机启动,若风机启动后，温度逐渐上升,此时必须检查负载大小及三相平衡度，做出相应的应急措施.
(11）遇到天气剧变时,应对室内变压器进行特殊检查：
a、雷雨后:各部位有无放电声及放电痕迹。 b、天气剧冷或剧热时：检查变压器本体温度变化情况.
（12） 变压器在过负荷情况下,每半小时检查一次,并将过负荷数值和时间、温度等记录在运行记录本内。
（13)各项检查内容应详细记录，缺陷及时消除。
2、小修项目：
（1）检查变压器接地装置应完好；观察变压器引线位置应正常，支持应牢固,引线绝缘良好。
(3)检查接线，紧固松动螺栓。
（4)检查通风散热系统，清洁灰尘，
（5）修复变压器变形的外罩和铭牌。
（6）检查中性点接地系统，紧固松动螺栓。
（7）紧固电压调节连接片的固定螺栓。
3、大修项目：
（1）变压器清灰。
（2）检查铁芯.
（3）检查线圈。
（4）检查绝缘子。
（5）检查进出引线。
（6）检查各绝缘件,检查紧固件、连接件。
（7）变压器高温保护测试。
（8）干式变压器的预防性试验。
（9）检查通风散热系统。
六、检修工艺流程及质量标准
项目 检修工艺流程 质量标准
1变压器清灰 用压缩空气清洁变压器铁芯和线圈缝隙及风机的灰尘。 表面无灰尘杂质 项目 检修工艺流程 质量标准
2检查铁芯
a) 检查铁芯是否平整,绝缘漆膜是否脱落，叠片紧密程度。
b) 检查铁芯上下夹件、方铁、压板的紧固程度，并用扳手逐个紧固上下夹件、方铁、压板等各部位紧固螺栓。
c) 采用2500V绝缘电阻表测量铁芯对夹件及地的绝缘电阻.
d) 用专用扳手紧固上下铁芯的穿心螺栓并用2500V绝缘电阻表测量穿心螺杆对铁芯及地绝缘电阻。 a）铁芯应平整，绝缘漆膜无脱落，叠片紧密，边侧的硅钢片不应翘起或成波浪状，铁芯各部表面应无灰尘和杂质，无生绣、腐蚀痕迹；片间应无短路、搭接现象,接缝间隙符合要求。
b）螺栓紧固，夹件上的正、反压钉和锁紧螺帽无松动，与绝缘垫圈接触良好，无放电烧伤痕迹.
c）铁芯对夹件及地的绝缘电阻≥5MΩ.
d）穿心螺栓紧固，穿心螺杆对铁芯及地绝缘电阻≥5MΩ。
3检查
线圈
a) 检查线圈形变、绝缘是否完好。
b) 检查高、低压线圈间风道是否通畅。
c) 检查线圈引线及接头是否完好。
d) 采用2500V兆欧表测量线圈绝缘电阻,一般情况下（温度：20～30℃，湿度≤90％）： a）线圈无变形、倾斜、位移,绝缘无破损、变色及放电痕迹.
b）高、低压线圈间风道无被杂物堵塞现象,高、低压线圈风道畅通，无杂物积存。
c）检查引线绝缘完好，无变形、变脆，引线无断股情况，接头表面平整、清洁、光滑无毛刺，并不得有其它杂质;引线及接头处无过热现象，引线固定牢靠。
d）高压—低压及地≥300MΩ低压—地 ≥100MΩ
4 检查绝缘子 检查绝缘子是否完好。 绝缘子固定应牢靠,表面清洁,无爬电和碳化现象。 项目 检修工艺流程 质量标准
5检查进出引线 检查进出引线是否完好. 引线相序正确，导电接触面无过热、灼伤痕迹,薄涂一层电力复合脂，连接紧固。
6检查各绝缘件、紧固件、连接件 检查各绝缘件、紧固件、连接件是否完好. 表面有无爬电痕迹和炭化现象，绝缘无损坏。紧固件、连接件不松动，螺栓齐全紧固，松动螺栓进行紧固。
7 变压器高温保护测试
用电吹风吹温度传感器，检查温度仪温度显示是否正常.温度超出130℃时，温控仪是否报警.温度超出150℃时变压器高压侧开关是否跳闸 检查温度仪温度显示正常。温度超出130℃时，温控仪高温报警.
温度超出150℃时,变压器高压侧开关超温跳闸。
8干式变压器预防性试验 1、高、低压线圈直流电阻测试。
2、线圈绝缘电阻及吸收比测试。
3、铁芯绝缘电阻测试。
4、线圈所有分接头的电压比。
5、线圈连同套管的交流耐压试验。
备注：干式变压器预防性试验工艺流程见《干式变压器预防性试验规程》 1、高、低压线圈的直流电阻测试与原始值相比不超过2％，相间相差不超过2%。
2、用2500V绝缘电阻表测试:高压对低压及地≥300MΩ；低压对地≥100MΩ。
吸收比=R60〃/R15〃≥1。3
3、铁芯对夹件及地的绝缘电阻≥5MΩ；穿心螺杆对铁芯及地绝缘电阻≥5MΩ。
4、线圈所有分接头的电压比比值与铭牌值不应有显著差别且符合规律。变压器电压比允许偏差为±1％。
5、大修时1min工频耐压试验电压为出厂试验电压的85%（变压器高压侧绕组出厂试验电压为35KV，低压侧绕组出厂试验电压为3KV），更换线圈时试验电压为出厂电压。
9检查通检查干式变压器风机 检查风机无剧烈振动、无异常声
