CT成像原理

计算机断层扫描（Computed Tomography，CT）通过旋转X射线源和探测器来获取人体或物体的断层结构图像。CT成像原理基于被测物体对X射线的吸收以及X射线通过物体后形成的投影图像。

在CT扫描过程中，患者被放置在一个环形的X射线机架中。X射线机架包含了射线源和探测器，它们相对于患者会进行旋转。射线源发射X射线通过患者的身体，而探测器记录下射线通过的强度。

在旋转过程中，射线源和探测器会进行多次测量，以获得不同角度下的投影图像。这些投影图像会传输到计算机中进行处理。

计算机会使用数学算法将不同角度下的投影图像重新构建成横断面的图像，即CT图像。这样，医生或放射学技师就能够准确地观察人体或物体的内部结构。

CT成像原理的关键之处在于射线通过物体的吸收量。不同组织和器官对X射线的吸收强度不同，这就导致了投影图像的变化。计算机根据不同的吸收强度来区分不同的组织和器官。

通过CT成像，医生可以观察到人体内部的异常情况，如肿瘤、骨折和出血等。这为疾病的诊断和治疗提供了重要的依据。此外，CT成像还可以用于工业领域，用于检测和分析物体的结构和缺陷。

总结起来，CT成像原理利用X射线的吸收和投影图像的重新构建来实现对人体或物体内部结构的准确观察。这种成像技术在医学和工业领域都具有重要应用。

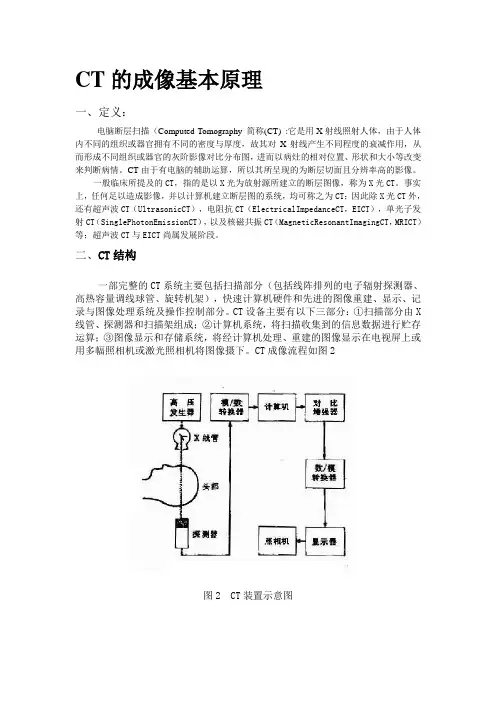

CT的成像基本原理

一、定义：

电脑断层扫描（Computed Tomography 简称(CT) :它是用X射线照射人体，由于人体内不同的组织或器官拥有不同的密度与厚度，故其对X射线产生不同程度的衰减作用，从而形成不同组织或器官的灰阶影像对比分布图，进而以病灶的相对位置、形状和大小等改变来判断病情。CT由于有电脑的辅助运算，所以其所呈现的为断层切面且分辨率高的影像。

一般临床所提及的CT，指的是以X光为放射源所建立的断层图像，称为X光CT。事实上，任何足以造成影像，并以计算机建立断层图的系统，均可称之为CT；因此除X光CT外，还有超声波CT（UltrasonicCT），电阻抗CT（ElectricalImpedanceCT，EICT），单光子发射CT（SinglePhotonEmissionCT），以及核磁共振CT（MagneticResonantImagingCT，MRICT）等；超声波CT与EICT尚属发展阶段。

二、CT结构

一部完整的CT系统主要包括扫描部分（包括线阵排列的电子辐射探测器、高热容量调线球管、旋转机架），快速计算机硬件和先进的图像重建、显示、记录与图像处理系统及操作控制部分。CT设备主要有以下三部分：①扫描部分由X线管、探测器和扫描架组成；②计算机系统，将扫描收集到的信息数据进行贮存运算；③图像显示和存储系统，将经计算机处理、重建的图像显示在电视屏上或用多幅照相机或激光照相机将图像摄下。CT成像流程如图2

图2 CT装置示意图

三、原理：

CT是用X线束对人体某部一定厚度的层面进行扫描，由探测器接收透过该层面的X线，转变为可见光后，由光电转换变为电信号，再经模拟/数字转换器（analog/digital converter）转为数字，输入计算机处理。图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为体素（voxel），见图1。扫描所得信息经计算而获得每个体素的X线衰减系数或吸收系数，再排列成矩阵，即数字矩阵（digital matrix），数字矩阵可存贮于磁盘或光盘中。经数字/模拟转换器（digital/analog converter）把数字矩阵中的每个数字转为由黑到白不等灰度的小方块，即象素（pixel），并按矩阵排列，即构成CT图像。所以，CT图像是重建图像。每个体素的X线吸收系数可以通过不同的数学方法算出。

全国体检预约平台

CT的成像原理及优势

CT是用X线束对人体某部一定厚度的层面进行扫描，由探测器接收透过该层面的X线，转变成可见光后，由光电转换变成电信号，再经模拟/数字转换器(analog/digital converter)转为数字信号，输入计算机进行处理。

CT成像的基本原理

CT是用X线束对人体某部一定厚度的层面进行扫描，由探测器接收透过该层面的X线，转变成可见光后，由光电转换变成电信号，再经模拟/数字转换器(analog/digital converter)转为数字信号，输入计算机进行处理。图像形成的处理有如对选定层面分成若干个体积相同的长方体，称之为体素(voxel)，扫描所得信息经计算而获得每个体素的X线衰减系数或吸收系数，再排列成矩阵，即数字矩阵(digital matrix)，数字矩阵可存贮于磁盘或光盘中。经数字/模拟转换器(digital/analog converter)把数字矩阵中的每个数字转为由黑到白不等灰度的小方块，即象素(pixel)，并按矩阵排列，即构成CT图像。

CT诊断的特点及优势

CT检查对中枢神经系统疾病的诊断价值较高，应用普遍。对颅内肿瘤、外伤性血肿与脑损伤、脓肿与肉芽肿、寄生虫病、椎管内肿瘤与椎间盘脱出和脑梗死与脑出血等病诊断效果好，诊断较为可靠。因而，脑的X线造影除脑血管造影仍用以诊断颅内动脉瘤、血管发育异常和脑血管闭塞以及了解脑瘤的供血动脉以外，其他如气脑、脑室造影等均已少用。螺旋CT扫描，可以获得比较精细和清晰的血管重建图像，即CTA，而且可以做到三维实时显示，有希望取代常规的脑血管造影。

CT对头颈部疾病的诊断也很有价值。比如，对眶内占位病变、鼻窦早期癌、听骨破坏与脱位、中耳小胆指瘤、内耳骨迷路的轻微破坏、鼻咽癌的早期发现和耳先天发育异常等。但明显病变，X线平片已可确诊者则不必CT检查。

ct 成像原理

计算机断层扫描（Computed Tomography，CT）是一种医学影像学检查方法，它通过对被检查部位进行横截面扫描，获得大量的断面图像，然后利用计算机技术将这些图像叠加起来，还原出被测物体的三维形态和组织结构。CT 成像技术已经成为现代医学诊断中不可或缺的工具之一。

CT 成像原理基于 X 射线的吸收和衰减。通过从 X 射线管中发射出射线，穿过被检查的对象，接受器接收到通过目标后的 X 射线，然后通过一个信号转换器转化为电信号。再通过一系列的信号处理，计算机生成断面图像或者是三维成像。

下面，我们对 CT 成像原理进行详细阐述：

一、CT 成像基本原理

1. X 射线成像原理

X 射线成像原理是应用 X 射线与物质交互的过程。在被检查物质被 X 射线照射时，一部分 X 射线被物质吸收，一部分 X 射线穿透通过物质，从而在被检查物质后面形成阴影。不同组织器官的 X 射线吸收能力不同，它们形成的阴影不同，为医生提供无创的诊断资料。

透视成像是一种射线成像方法，它是应用物体所产生的阴影的方式来研究目标物体的结构。在透视成像过程中，一个透镜将 X 射线束聚焦到被检查物体上，并将产生的阴影投射到一个探测器上。通过探测器记录阴影和吸收的图像信息，生成病理分析报告。

CT 成像则是在透视成像原理的基础上进行的。它通过将 X 射线束沿不同方向发射到被检查物体上，获得多组透视影像，然后利用计算机技术将这些影像进行处理，还原出被检查物体的三维图像。

二、CT 的扫描方式

CT 的扫描方式主要分为两种：轴向扫描和螺旋扫描。

1. 轴向扫描

轴向扫描也称为平面扫描，具有高精度和高分辨率的优点。在轴向扫描中，探测器和

X 射线管呈直角排列，接收器沿 Z 轴移动位置以捕获有关物体的相关信息。这种扫描方式比较耗时，但精度和分辨率都比较高。
