太阳光照射图的判读方法

  • 格式：doc
  • 大小：380.50 KB
  • 文档页数：10

1 太阳光照射图的判读方法

一、考点透视：

阳光照射图综合考查学生对区时、地方时、北京时间等的计算能力，以及运用于分析地球运动所形成的地理现象等。本考点把它分为太阳光照图上经纬度位置的确定、正午太阳高度和昼夜长短的计算与应用、时间的计算和日期的变更与季节的变化等三大部分。

太阳光照图的类型有地球侧视图、俯视图、矩形投影图等多种类型，高考往往以此为切入点考查有关地球运动的地理意义以及与地球运动的地理意义联系紧密的气候、水文、季风、洋流等自然地理特征。从而考查学生的基础知识和基本技能的掌握，突出对学生分析问题、解决问题的能力的考查。

二、太阳光照图的类型判读：

（1）确定所属的半球：特别是极地俯视图抓住地球自转的方向；矩形图抓住经纬度的变化特征。

（2）确定日期：根据晨昏线的特点和及极昼、极夜情况来确定。

（3）确定地方时：根据已知经线及相邻经线间隔的度数，找到某一经线的地方时然后计算。

（4）确定太阳直射点的位置及时间的变化规律。

三、正午太阳高度的计算与应用：

这部分内容很容易和我们人类的生产生活相联系，从而取材于我们的生产生活，考查学生运用地理知识分析解决实际问题的能力，又可以作为考试的切入点，考查学科内与之相关联的内容，体现高考命题方向。正午太阳高度的判读如下：

（1）规律：从直射点往南北两侧递减；离直射点距离越近（纬度差越小），正午太阳高度越大。

（2）最值：直射北回归线，北回归线以北地区达一年中最大值，整个南半球达一年中最小值；相反，直射南回归线时，南回归线以南地区达一年中最大值；整个北半球达一年中最小值。

（3）公式：H=90°-｜φ-δ｜中φ与δ符号很关键，此外，两点间的正午太阳高度差等于纬度差。

（4）影子的长短变化与方向：正午太阳高度角变大，影子变短；方向由太阳的位置确定。

（5）地方时：一天之中太阳高度最大时地方时为12时。

（6）楼间距离和太阳热水器的仰角要抓住正午太阳高度角大小。

四、地方时的计算和日期的变更：

该知识点与人类生产、生活密切相关，题目选材容易，而且能很好地体现以能力测试为主，考查学生基础知识、基本技能的掌握和运用这些基础知识分析、解决问题的能力。近几年高考试题都有体现，而且题目越来越灵活。

1.地方时的计算

（1）明确由于地球自西向东转，同一纬线上东边的地点比西边地点先看到日出，东早西迟是计算地方时的关键。

（2）明确地方时与区时的联系，先确定对应点的时区，求出时区差。

（3）确定某一地点的地方时，该点可能是已知的，也可能是图中或题目条件中隐含的。

（4）明确地方时的换算关系1小时/15°；4分种/1°；4秒/1′，“东加西减”。

（5）计算过程注意相加大于24小时要加一天，相反，相减，不够减时，借24小时，日期相应退一天。

2.日期的变更

（1）先确定日界线的位置即180°经线。

（2）按地球自转方向越过日界线采用“东减西加”的原则。

（3）注意越过日界线计算日期时，要注意星期的变化，月份的变化（大小月差异，平年与闰年的月份变化），年份的变化。

（4）确定某一日期所占比例时除确定180°经线外，还要找到“零”时对应经线。

五、典型例题：

例1：图6-20-1中阴影部分为夜半球，读图回答18—19题（2004年江苏）

（1） 若此刻西半球为夜半球，太阳直射点的经度是： 2 A． 东经70° B．东经90°

B． C．西经70° D．西经110°

（2） 次日在：

A． 3月21日前后 B．6月22日前后

B． C．9月23日前后 D．12月22日前后

[解析]：本题州中考察太阳光照图上光线的方向与晨昏线的

位置关系，从太阳光照和晨昏线的位置可判断出此时，晨昏线与经线圈重合，可判断出是春秋分日。东西半球的划分以20°W和160°E为界，从东半球是昼半球可判断正午12：00的经线是昼半球的平分线70°E。根据地球公转的方向可知地球在转90°时太阳光线照射南半球，说明此时是秋分。

[答案]：1．A．2．C．

例2：读地球某日太阳光照示意图2，图中阴影

部分为黑夜，其他部分为白昼，读图6-20-2判断：（8分）

（2004年上海）

（1）该日太阳直射点的纬度是 ，

出现极夜现象的纬度范围大致是 。

（2）此时90°E的区时是 月 日 时，

北京时间是 时。

（3）此时，赤道与晨昏线交点的经度分别是：

A．45°E、135°W B．135°E 、45°W C．60°E 、120°W D．0°、180°

（4）此时与上海出于同一日期的经度范围是：

A．90°W 向东至180° B．0°向东至180° C．90°W 向东至90°E D．0°向东至90°E

[解析]：此题自注重考察晨昏线位置与太阳直射点的关系，与晨昏线相切的纬线的纬度与太阳直射点的纬度互余。此图晨昏线与极圈相切，且北极圈内出现了极夜现象，能判断出太阳直射南回归线，北极圈以北出现了极夜。太阳直射南回归线的时间是12月22日，周半球的平分线是90°E，因此时间是12：00，经度相差15°时间相差1小时。北京时间是120°E，与90°E的经度相差30°，时间相差2小时，因此是14时。

[答案]：（1）23°26´S或南回归线， 66°34´N——90°N，（2） 12.22.12， 14 ；（3）D，A

例3：2004年3月22日到4月3日期间，可以看到多年一遇的“五星连珠”天象奇观。其中水星是最难一见的行星，观察者每天只有在日落之后的1小时内才可能看到他。在图6-20-3中阴影部分表示黑夜，中心点为极地。回答下列问题：（2004全国文综）

（1）图中①②③④四地，可能看到“五珠连星”现象的是：

A．① B．② C．③ D．④

（2）在新疆的吐鲁番（约89°E）观看五珠连星现象，应该

选择的时间段（北京时间）是：

A．18时10分至19时 B．16时10分至17时

C．20时10分至21时 D．21时10分至22时

（3）五星连珠中，除了水星外，另外四颗星是：

A．金星、木星、土星、天狼星 B．金星、火星、木星、海王星

C．火星、木星、土星、天王星 D．金星、火星、土星、木星

[解析]：此题一方面考察考生的阅读分析材料的能力，从材料描述中可知，只有在日落后很短的时间内才能看到水星。要想看到五星连珠就必须能看到水星，也就是说必修在日落后很短的时间内。另一方面，考察考生读图能力，在图上找到昏线的位置。根据3月22日到4月3日的太阳光照图可知，此时，北极附近出现了极昼，证明是北半球。根据地球自转逆时针的方向，经过晨昏线进入也半球的是昏线。读图可知②点在昏线附近。又春分后日落时间为18：00以后1小时以内，吐鲁番在89°E属东6区，比北京时间晚2小时，所以应该是北京时间20：00以后日落。关产五星连珠的最佳时间应该90°W 90°E 90°0°

图2 66°34´N

6

66°34´S

②

③

④ 图3 公转方向 公转方向

图1 3 是20：00-21:00之间为最佳。地球上用肉眼能看到的大行星只有水星、金星、火星、木星、土星灯具地球较近的5颗大行星。

[答案]：（1）B （2）C （3）D

例4：从a→c→b→c→a表示A地一年中正午太阳高度变化状况（甲图），乙图表示A所在大洲沿A地纬线地形剖面图，据图6-20-4和图6-20-5回答：（2004全国文综）

（1） A低所在的国家是：

A． 澳大利亚B．美国C．中国D．巴西

（2）B处附近的洋流是 。

（3）简述A地自然带的名称及形成原因。

（4）A地所在国人口、城市、工业主要分布在

，这里工业发展的有利条件是 。

[解析]：解答此题时，首先根据正午太阳高度变化特点，该地一年中有两次太阳直射现象，证明该地位于

23°26´N—23°26´S之间。通过图上所示的正午太阳高度最小值出现在天顶北方，说明该地位于南半球。

又通过乙图地形剖面图可知澳大利亚的东部是山地—大分水岭，西部有高山的是美洲大陆的—南美洲。南美洲西部的洋流是秘鲁寒流。从地形图的分布可知，A地位于巴西高原东北部，是热带雨林气候，此地的热带雨林气候，成因是位于东南信风带的迎风坡和巴西暖流的影响，全年高温多雨，形成了热带雨林带。巴西的人口、城市、工业集中在气候较温和的巴西高原东南部的沿海地区，这里农业发达，铁矿等资源丰富，海运交通便利。

[答案]：（1）D （2）秘鲁寒流 （3）热带雨林带，受巴西暖流和位于东南信风迎风坡，全年高温多雨，形成了热带雨林气候。 （4）东南沿海，农业发达，原料丰富（铁矿等），交通便利，气候适宜。

例5：如图6-20-6，中心点表示北极，阴影为3月21日，非阴影区为3月22日。读图回答。

（2000年广东卷）

（1）OP的经度为 ，ON的经度为 。

（2）这时北京时间为3月

日

时。

[解析]： 解答本题的关键是理解圆形地球上日期、时间变化

推移的规律，并据此进行推导和计算。（1）由图所给的条件，

先画出地球自转方向（呈逆时针），因为按地球自转方向ON—OP

为3月22日（非阴影部分），OP—ON为3月21日（阴影部分），则ON为新一天的开始即3月22日0时，OP与日界线重合即为180°，根据图中120°推出ON为60°E。（2）明确北京时间为120°E的地方时，因ON为3月22日零时，即可推出北京时间为3月22日4时。

[答案]：（1）60°E 180° (2)22 4

例6：读图6-20-7，回答13—17题

13．若该图为地球侧视图且大圆为经线圈，P点自转线速度为零且位于

一大陆上，则M点的常年盛行风为：

A．西北风 B．西南风 C．东北风 D．东南风

[解析]：阅读此题，首先从经线圈上线速度为零点为基地入手，位于大陆上的极点是 A

a b c

A N（北） S（南） B 西 东 （米）

5000

4000

3000

2000

1000 甲图 乙图 图4 图5

图6

120° P

N

图7

合集下载

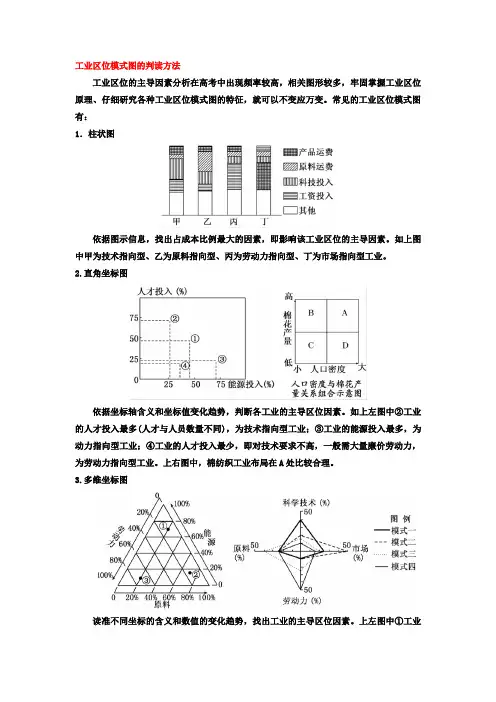

工业区位模式图的判读方法

工业区位模式图的判读方法

工业区位模式图的判读方法

工业区位的主导因素分析在高考中出现频率较高，相关图形较多，牢固掌握工业区位原理、仔细研究各种工业区位模式图的特征，就可以不变应万变。常见的工业区位模式图有：

1．柱状图

依据图示信息，找出占成本比例最大的因素，即影响该工业区位的主导因素。如上图中甲为技术指向型、乙为原料指向型、丙为劳动力指向型、丁为市场指向型工业。

2.直角坐标图

依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。如上左图中②工业的人才投入最多(人才与人员数量不同)，为技术指向型工业；③工业的能源投入最多，为动力指向型工业；④工业的人才投入最少，即对技术要求不高，一般需大量廉价劳动力，为劳动力指向型工业。上右图中，棉纺织工业布局在A处比较合理。

3.多维坐标图

读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。上左图中①工业能源投入比重约为70%，为动力指向型工业；②工业原料投入比重约为70%，为原料指向型工业；③工业劳动力投入比重约为70%，为劳动力指向型工业。

上右图中对应不同图例，模式一的科技因素约占40%，比例最大，为技术指向型工业；模式二的市场因素比例最大，为市场指向型工业；模式三的原料因素比例最大，为原料指向型工业；模式四的劳动力因素比例最大，为劳动力指向型工业。

4．折线图

右图为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重在上升。随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。

科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。交通一直是影响工业的重要因素，因此曲线③表示交通。

5.分布模式图

依据图示信息，我国造纸工业多沿河分布，西部地区也有造纸工业的分布，总的来说是东多西少；北京、上海等大城市人口多，消费市场广阔，所以，造纸工业发达；造纸工业使用的原料品种丰富，广东在我国南方，盛产甘蔗、竹，蔗渣、竹材等都可以用来做工业原料，所以，造纸工业发达。

高考地理高分秘笈-图形突破-方法技巧_如何判读等压线图

高考地理高分秘笈-图形突破-方法技巧_如何判读等压线图

方法技巧：如何判读等压线图

等压线图是等值线图中非常重要的一种类型，它同样具有等值线图的一般特征和基本判读方法。

1．判断气压场类型及天气

类型

在等压线图中的特征 一般大气特征

高气压 等压线闭合，中心气压高于四周气压

下沉气流，晴朗 高压脊

(脊线) 高气压延伸出来的狭长区域，弯曲最大各点的连线叫脊线

低气压 等压线闭合，中心气压低于四周气压 上升气流，阴雨

低压槽

(槽线) 低气压延伸出来的狭长区域，弯曲最大各点的连线叫槽线 常形成锋面气旋,阴雨

2.判断风力大小

⑴同一等压线图上，等压线密集，气压梯度力大，风力大；等压线稀疏，气压梯度力小，风力小。如下图中甲处风力大于乙处。

⑵不同图中，“相同比例尺”，相邻两条等压线数值差越大，风力越大，如下图中B处风力大于A处。

⑶不同图中，比例尺越大，风力越大，如下图中C处风力大于D处。

3.判断风向

风向的判读：在近地面的大气中，风向是水平气压梯度力、地转偏向力、摩擦力的合力方向。因此，某点风向的画法是：首先，过该点画出水平气压梯度力的方向，水平气压梯度力的方向垂直于等压线指向低压。其次，在水平气压梯度力的基础上，北半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的方向，偏转角度大约为30°～45°。如下图所示。(北半球)

4.判断季节或月份

大陆上空出现高压中心或海洋上空出现低压中心为冬季，反之为夏季。

5.判断南、北半球

风向偏离于水平气压梯度力的右方，说明在北半球；风向偏离于水平气压梯度力的左方，说明在南半球。

6.判断锋面位置

锋面一定存在于低压槽上，冷锋在锋面气旋的西部，暖锋在锋面气旋的东部。

【典型例题】

（2016•江苏卷）2016 年1 月24 日,一股强大的寒潮影响我国。下图为该日8 时亚洲部分地区海平面气压形势图。读图回答下列各题。

1. 此时我国

A. 各地均受强大高压脊控制 B. 北方普遍降温降雪

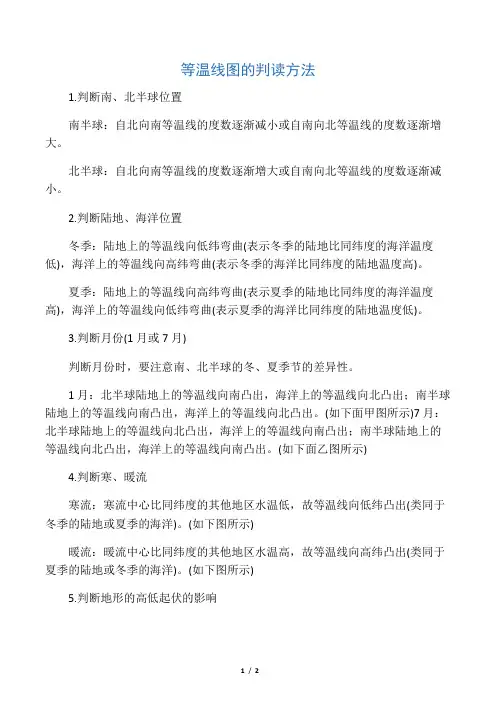

等温线图的判读方法

等温线图的判读方法

1 / 2

等温线图的判读方法

1.判断南、北半球位置

南半球：自北向南等温线的度数逐渐减小或自南向北等温线的度数逐渐增大。

北半球：自北向南等温线的度数逐渐增大或自南向北等温线的度数逐渐减小。

2.判断陆地、海洋位置

冬季：陆地上的等温线向低纬弯曲(表示冬季的陆地比同纬度的海洋温度低)，海洋上的等温线向高纬弯曲(表示冬季的海洋比同纬度的陆地温度高)。

夏季：陆地上的等温线向高纬弯曲(表示夏季的陆地比同纬度的海洋温度高)，海洋上的等温线向低纬弯曲(表示夏季的海洋比同纬度的陆地温度低)。

3.判断月份(1月或7月)

判断月份时，要注意南、北半球的冬、夏季节的差异性。

1月：北半球陆地上的等温线向南凸出，海洋上的等温线向北凸出；南半球陆地上的等温线向南凸出，海洋上的等温线向北凸出。(如下面甲图所示)7月：北半球陆地上的等温线向北凸出，海洋上的等温线向南凸出；南半球陆地上的等温线向北凸出，海洋上的等温线向南凸出。(如下面乙图所示)

4.判断寒、暖流

寒流：寒流中心比同纬度的其他地区水温低，故等温线向低纬凸出(类同于冬季的陆地或夏季的海洋)。(如下图所示)

暖流：暖流中心比同纬度的其他地区水温高，故等温线向高纬凸出(类同于夏季的陆地或冬季的海洋)。(如下图所示)

5.判断地形的高低起伏的影响

2 / 2

地势高：在非闭合等温线图上，地势高处等温线的度数要比同纬度的其他地区要低。

地势低：在非闭合等温线图上，地势低处等温线的度数要比同纬度的其他地区要高。

6.判断地形名称

山地：在闭合等温线图上，越向中心处，等温线的数据越小。

盆地：在闭合等温线图上，越向中心处，等温线的数据越大。

7.判读等温线的疏密情况，比较温差的大小

一般情况下，等温线分布密集的地区温差较大，反之温差较小。从世界和我国等温线分布图上可以得出等温线的分布与温差大小的时空变化规律：(1)冬密夏疏：冬季等温线分布比较密集，夏季等温线分布比较稀疏，这是因为冬季各地温差较大，夏季较小。(2)温带密，热带疏：温带地区等温线分布比较密集，热带地区等温线分布比较稀疏，这是因为温带地区的气温差异大于终年高温的热带地区。

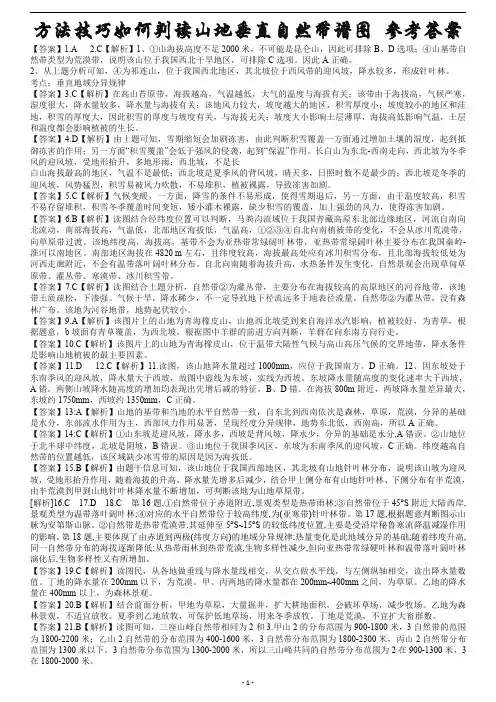

方法技巧如何判读山地垂直自然带谱图 参考答案

方法技巧如何判读山地垂直自然带谱图 参考答案

-1-方法技巧如何判读山地垂直自然带谱图参考答案【答案】1.A2.C【解析】1、①山海拔高度不足2000米，不可能是昆仑山，因此可排除B、D选项；④山基带自然带类型为荒漠带，说明该山位于我国西北干旱地区，可排除C选项。因此A正确。2、从上题分析可知，④为祁连山，位于我国西北地区，其北坡位于西风带的迎风坡，降水较多，形成针叶林。考点：垂直地域分异规律【答案】3.C【解析】在高山苔原带，海拔越高，气温越低，大气的温度与海拔有关；该带由于海拔高，气候严寒，湿度很大，降水量较多，降水量与海拔有关；该地风力较大，坡度越大的地区，积雪厚度小；坡度较小的地区和洼地，积雪的厚度大，因此积雪的厚度与坡度有关，与海拔无关；坡度大小影响土层薄厚，海拔高低影响气温，土层和温度都会影响植被的生长。【答案】4.D【解析】由上题可知，雪期缩短会加剧冻害，由此判断积雪覆盖一方面通过增加土壤的湿度，起到抵御冻害的作用；另一方面“积雪覆盖”会低于强风的侵袭，起到“保温”作用。长白山为东北-西南走向，西北坡为冬季风的迎风坡，受地形抬升，多地形雨；西北坡，不是长白山海拔最高的地区，气温不是最低；西北坡是夏季风的背风坡，晴天多，日照时数不是最少的；西北坡是冬季的迎风坡，风势猛烈，积雪易被风力吹散，不易堆积，植被裸露，导致冻害加剧。【答案】5.C【解析】气候变暖，一方面，降雪的条件不易形成，使得雪期退后，另一方面，由于温度较高，积雪不易存留堆积，积雪冬季覆盖时间变短，矮小灌木裸露，缺少积雪的覆盖，加上强劲的风力，使得冻害加剧。【答案】6.B【解析】读图结合经纬度位置可以判断，马粪沟流域位于我国青藏高原东北部边缘地区，河流自南向北流动，南部海拔高，气温低，北部地区海拔低，气温高，①②③④自北向南植被带的变化，不会从冰川荒漠带，向草原带过渡。该地纬度高，海拔高，基带不会为亚热带常绿阔叶林带，亚热带常绿阔叶林主要分布在我国秦岭-淮河以南地区。南部地区海拔在4820m左右，且纬度较高，海拔最高处应有冰川积雪分布，且北部海拔较低处为河西走廊附近，不会有温带落叶阔叶林分布。自北向南随着海拔升高，水热条件发生变化，自然景观会出现草甸草原带、灌丛带、寒漠带、冰川积雪带。【答案】7.C【解析】读图结合上题分析，自然带②为灌丛带，主要分布在海拔较高的高原地区的河谷地带，该地带土质疏松，下渗强。气候干旱，降水稀少，不一定导致地下径流远多于地表径流量。自然带②为灌丛带，没有森林广布。该地为河谷地带，地势起伏较小。【答案】9.A【解析】该图片上的山地为青海橡皮山，山地西北坡受到来自海洋水汽影响，植被较好，为青草，根据题意，b坡面有青草覆盖，为西北坡，根据图中羊群的前进方向判断，羊群在向东南方向行走。【答案】10.C【解析】该图片上的山地为青海橡皮山，位于温带大陆性气候与高山高压气候的交界地带，降水条件是影响山地植被的最主要因素。【答案】11.D12.C【解析】11.读图，该山地降水量超过1000mm，应位于我国南方。D正确。12、因东坡处于东南季风的迎风坡，降水量大于西坡，故图中虚线为东坡，实线为西坡。东坡降水量随高度的变化速率大于西坡，A错。两侧山坡降水随高度的增加均表现出先增后减的特征，B、D错。在海拔800m附近，两坡降水量差异最大，东坡约1750mm，西坡约1350mm，C正确。【答案】13:A【解析】山地的基带和当地的水平自然带一致，自东北到西南依次是森林，草原，荒漠，分异的基础是水分，东部流水作用为主，西部风力作用显著，呈现经度分异规律，地势东北低，西南高，所以A正确。【答案】14:C【解析】①山东坡是迎风坡，降水多，西坡是背风坡，降水少，分异的基础是水分,A错误。②山地位于北半球中纬度，北坡是阴坡，B错误。③山地位于我国季风区，东坡为东南季风的迎风坡，C正确。纬度越高自然带的位置越低，该区域缺少冰雪带的原因是因为海拔低。【答案】15.B【解析】由题干信息可知，该山地位于我国西部地区，其北坡有山地针叶林分布，说明该山坡为迎风坡，受地形抬升作用，随着海拔的升高，降水量先增多后减少，结合甲上侧分布有山地针叶林、下侧分布有半荒漠，由半荒漠到甲到山地针叶林降水量不断增加，可判断该地为山地草原带。[解析]16.C17.D18.C第16题,①自然带位于赤道附近,景观类型是热带雨林;③自然带位于45°S附近大陆西岸,景观类型为温带落叶阔叶林;④对应的水平自然带位于较高纬度,为(亚寒带)针叶林带。第17题,根据题意判断图示山脉为安第斯山脉。②自然带是热带荒漠带,其延伸至5°S~15°S的较低纬度位置,主要是受沿岸秘鲁寒流降温减湿作用的影响。第18题,主要体现了由赤道到两极(纬度方向)的地域分异规律;热量变化是此地域分异的基础;随着纬度升高,同一自然带分布的海拔逐渐降低;从热带雨林到热带荒漠,生物多样性减少,但向亚热带常绿硬叶林和温带落叶阔叶林演化后,生物多样性又有所增加。【答案】19.C【解析】读图民，从各地做垂线与降水量线相交，从交点做水平线，与左侧纵轴相交，读出降水量数值。丁地的降水量在200mm以下，为荒漠。甲、丙两地的降水量都在200mm~400mm之间，为草原。乙地的降水量在400mm以上，为森林景观。【答案】20.B【解析】结合前面分析，甲地为草原，大量掘井，扩大耕地面积，会破坏草场，减少牧场。乙地为森林景观，不适宜放牧。夏季到乙地放牧，可保护低地草场，用来冬季放牧。丁地是荒漠，不宜扩大畜群数。【答案】21.B【解析】读图可知，三座山峰自然带相同为2和3.甲山2的分布范围为900-1800米，3自然带的范围为1800-2200米；乙山2自然带的分布范围为400-1600米，3自然带分布范围为1800-2300米，丙山2自然带分布范围为1300米以下，3自然带分布范围为1300-2000米，所以三山峰共同的自然带分布范围为2在900-1300米，3在1800-2000米。
