arcgis子类型操作

第3章地理数据库地理数据库（Geodatabase）是一种面向对象的空间数据模型，它对于地理空间特征的表达更接近我们对现实世界的认识。

地理数据库在一个公共模型框架下，对GIS处理和表达的空间特征，如矢量、栅格、不规则格网（triangulated irregular network, TIV、网络等进行统一描述和存储，是目前最先进的数据管理模式。

本章主要介绍地理数据库的概念，Ueodatabase的数据管理.智能化操作，版本与长事务管理等的原理与操作方法。

3.1 Geodatabase概述3.1.1 Geodatabase数据模型Geodatabase和空间数据库（spatial database）在本质上没有很大的区别，只是提法的不同。

GIS使用Geodatabase来描述地理数据库的概念与操作，方便起见，本章皆用Geodatabase 描述地理数据库。

Geodatabase是Esri公司经过多年研发，在先前数据模型的基础上进化而来的，是保存各种数据集的“容器”。

它建立在标准的关系数据库（RDBMS）基础之上，使用标准关系数据库技术表现地理信息数据模型，并加入了空间数据管理的模式。

Geodatabase中所有的数据都被存储在一个RDBMS中，既包括每个地理数据集的框架和规则，又包括空间数据和属性数据的简单表格。

Geodatabase为ArcGIS更好地管理和使用地理数据提供了数据接口和管理框架，它集成了所有在ArcGIS中可以使用的数据类型（如要素类、格数据集、表）及其显示、访问、存储、管理和处理的方法。

1.Geodatabase的数据组织Geodatabase依据层次型的数据对象来组织空间数据，这些数据对象包括对象类（object class、要素类（feature class）和要素数据集（feature dataset）等。

1）对象类在Geodatabase中，对象类是一种特殊的类，它没有空间特征，表现为可关联某种特定行为的表记录。

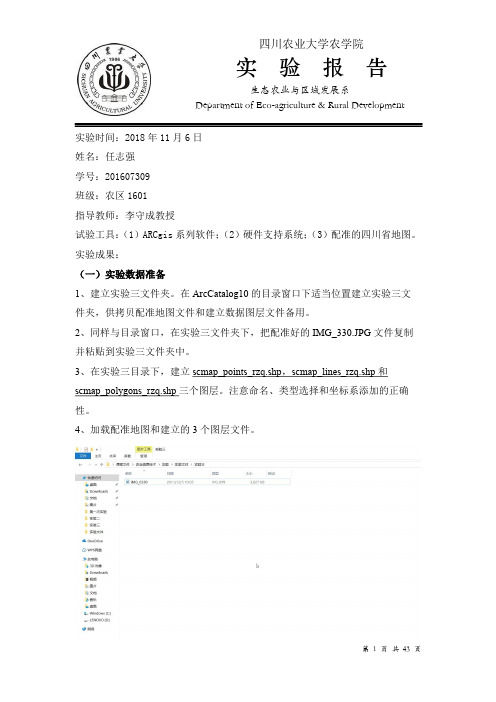

生态农业与区域发展系Department of Eco-agriculture & Rural Development实验时间：2018年11月6日姓名：任志强学号：201607309班级：农区1601指导教师：李守成教授试验工具：（1）ARCgis系列软件；（2）硬件支持系统；（3）配准的四川省地图。

实验成果：（一）实验数据准备1、建立实验三文件夹。

在ArcCatalog10的目录窗口下适当位置建立实验三文件夹，供拷贝配准地图文件和建立数据图层文件备用。

2、同样与目录窗口，在实验三文件夹下，把配准好的IMG_330.JPG文件复制并粘贴到实验三文件夹中。

3、在实验三目录下，建立scmap_points_rzq.shp，scmap_lines_rzq.shp和scmap_polygons_rzq.shp三个图层。

注意命名、类型选择和坐标系添加的正确性。

4、加载配准地图和建立的3个图层文件。

生态农业与区域发展系Department of Eco-agriculture & Rural Development生态农业与区域发展系Department of Eco-agriculture & Rural Development（二）几何形状的修改生态农业与区域发展系Department of Eco-agriculture & Rural Development（1）添加与删除折点：选择要编辑的要素，在“编辑器”工具条上单击“编辑折点”按钮，弹出“编辑折点”工具条；生态农业与区域发展系Department of Eco-agriculture & Rural Development生态农业与区域发展系Department of Eco-agriculture & Rural Development（2）移动折点：要素进入草图编辑状态后，选择“编辑器”按钮，在下拉菜单中选择“移动”，然后输入折点的移动偏移量进行折点的移动；（3）线要素方向的翻转：启动编辑，双击要翻转的线要素，再单键右击，在弹出的下拉菜单中选择“翻转”按钮；生态农业与区域发展系Department of Eco-agriculture & Rural Development（4）修剪线要素到指定长度：启动编辑，双击要修剪的线要素，再单键右击，在弹出的下拉菜单中选择“修剪到长度”，输入修剪长度后按enter确认，完成修剪。

arcgis pro分割分类摘要：一、ArcGIS Pro简介二、分割分类的概念三、ArcGIS Pro分割分类的操作步骤1.准备工作2.创建分类3.分割分类4.导出结果四、ArcGIS Pro分割分类的应用场景五、总结正文：ArcGIS Pro是一款专业的地理信息系统软件，广泛应用于地图制图、数据分析、空间建模等领域。

在ArcGIS Pro中，分割分类是一个实用的功能，能够帮助用户对地理信息进行更为精细的管理和分析。

分割分类是指将一个较大的数据集分成多个较小的子集，以便于对各子集进行独立的分类、分析和处理。

这种方法可以提高数据处理的效率，同时也有利于发现和挖掘数据之间的潜在关系。

要在ArcGIS Pro中进行分割分类，可以按照以下步骤操作：1.准备工作：首先，需要准备一个包含分类所需属性的数据集。

这些属性可以是地物类别、土地利用类型等。

在ArcGIS Pro中，可以通过“添加数据”或“输入数据”的方式导入数据集。

2.创建分类：打开“分类”工具，选择“新建分类”，根据需求设置分类的名称、类型和属性。

例如，可以创建一个基于地物类别的分类，包括森林、草地、水域等。

3.分割分类：将准备好的数据集与创建的分类关联起来，运行“分割”工具。

在工具参数中，可以选择分割的方式，如按属性值分割、按距离分割等。

此外，还可以设置分割的阈值、最小子集大小等参数。

4.导出结果：分割完成后，可以将结果导出为新的数据集。

在“结果”选项卡中，选择“导出数据”，设置导出的文件路径和文件格式。

ArcGIS Pro的分割分类功能在许多应用场景中都能发挥作用，如土地利用规划、生态保护区划、城市规划等。

通过对数据进行分割分类，可以更好地了解各子集的特点，从而为后续的空间分析和决策提供有力支持。

总之，ArcGIS Pro分割分类功能为地理信息处理和分析提供了便利。

图表—ArcGIS一直被忽略的功能在ArcGIS应用中，图表功能一直被相当一部分同行被忽视，甚至有些同行是通过Excel分析生成后，再加载到GIS界面中。

其实可以在ArcGIS for Desktop 应用程序中创建图表以对数据进行可视化和发掘。

ArcGIS图表类型包括以下几种：图表类型示例描述条形图条形图包含两个或多个平行的矩形，每个矩形都表示一个特定的属性值。

这些图表用于比较数量或显示趋势 - 例如，每月降雨量。

条的方向可以为垂直或水平。

直方图 直方图是垂直条形图的子类型，可显示多个值的频率分布。

条最小值和最大值图 条最小值和最大值图可高亮显示一系列数据的最小值和最大值。

线 折线图由一条或多条连接连续属性值的线组成。

可沿线为值绘制符号。

折线图显示沿连续标度的多个值的趋势。

线的方向可以为水平或垂直。

面积 面积图在连续属性值之间绘制一条直线，并填充该直线和轴之间的区域。

与折线图一样，面积图也显示值的趋势，但阴影更能强调数量的差异。

面积图的方向可以为水平或垂直。

散点图 散点图使用属性值作为 x,y 坐标来绘制点。

图案可显示绘制在格网上的值之间的关系。

箱图箱图是显示多个值的统计分布的有效方式。

箱体指示中间50% 数据的分布方式，从箱延伸出的线是分布范围之外的值乘以某个系数的范围，并且任何点都是异常值。

箱图也称为箱须图。

泡状图气泡图允许以二维方式绘制三个变量。

它是散点图的一种变化形式，其中气泡大小表示特定数据值。

例如，气泡的大小可表示总人口，沿 y 轴位置表示出生率，沿 x 轴位置表示死亡率。

极坐标 极线图允许在圆形格网上根据角度或方向绘制变量。

极线图主要用在数学和统计学应用方面。

例如，可以绘制不同 x,y 位置的风向。

饼图 饼图由一个被分割成两个或更多扇区（切片或楔形）的圆（“饼”）组成。

饼图显示了部分和整体之间的关系，对于显示比例和比率特别有用。

可通过“拆分”某个饼图切片（将其从中心略微向外分离）来高亮显示该饼图切片。

arcgis模型构建器字段计算摘要：一、ArcGIS 模型构建器简介1.ArcGIS 模型构建器的作用2.模型构建器的应用场景二、字段计算在ArcGIS 模型构建器中的应用1.字段计算的概念2.字段计算的类型3.字段计算的实际应用案例三、ArcGIS 模型构建器中常用的字段计算方法1.算术运算2.字符串操作3.逻辑运算4.地理运算四、字段计算在ArcGIS 模型构建器中的实践技巧1.快速找到所需字段计算工具2.避免常见错误3.优化模型性能五、总结1.字段计算在模型构建器中的重要性2.未来发展趋势和潜在应用领域正文：ArcGIS 模型构建器是ESRI 公司推出的一款用于构建和部署空间分析模型的工具。

通过模型构建器，用户可以轻松地将空间数据处理为具有实际意义的成果，如地图、报表和数据。

在ArcGIS 模型构建器中，字段计算是常用的功能之一，它允许用户对属性数据进行各种操作，从而得到所需的信息。

字段计算在ArcGIS 模型构建器中有广泛的应用。

例如，在土地利用规划中，可以通过字段计算得到各类用地的面积和比例；在环境监测中，可以计算某种污染物的浓度和分布情况；在资源调查中，可以计算各类资源的总量和分布状况。

在ArcGIS 模型构建器中，字段计算主要包括算术运算、字符串操作、逻辑运算和地理运算等类型。

算术运算包括加、减、乘、除等基本运算，以及模、取余、指数等高级运算。

字符串操作主要用于处理文本数据，如连接字符串、提取子字符串、替换字符等。

逻辑运算包括AND、OR、NOT 等操作，用于组合多个条件。

地理运算则涉及空间数据的处理，如距离计算、面积计算、投影转换等。

在实际操作中，掌握一些技巧可以提高字段计算的效率。

例如，可以通过“查找”功能快速找到所需字段计算工具；在输入公式时，注意运算符的优先级和数据的类型，避免常见错误；对于复杂模型，可以通过优化参数设置、使用子模型等方式提高模型性能。

总之，字段计算在ArcGIS 模型构建器中具有重要意义，它为用户提供了丰富的功能，可以满足各种空间分析需求。

基于GIS 的家乡公交查询系统实验报告学院XXXX班级XXXXXXXXXXXXX学号XXXXXXXXXX指导老师XXX2014 年11 月01 日目录一、学习目标 --------------------- 2二、设计的总体框架 ------------------ 2三、设计的具体步骤 ------------------ 3 < 一>建立文件地理信息数据库----- 3 < 二 >栅格图像的配准---------- 6< 三 >绘制地图------------- 9< 四>新建网络数据集----------- 13 < 五>网络分析--------------- 18四、操作问题的讨论 ------------------ 20五、学习总结 --------------------- 20一、学习目标通过了解及熟悉使用GIS 软件各种功能，设计出一个公交查询系统，可以实现以下几方面的功能：1、站点查询：输入要查询的车站名称，可以查询出该站点所在具体位置和通过这一公交站点的所有公交线路。

2、线路查询：某路公交线路的空间位置及其属性信息的查询，并亮高显示。

3、换乘查询：查询两条公交线路之间的换乘或者公交线路的与步行通道之间的换乘。

4、最短路查询：输入任何两个地点，即可超寻到最短路径以及行程消耗的时间。

二、设计的总体框架第一步：搜集整理信息（包括：公交线路、途径站点、城市栅格图像、控制点的坐标）1 路: 机修--- 南门（东）--- 鼓楼（南）--- 中医院--- 西郊2路: 机修--- 东门--- 东大街--- 鼓楼（北）--- 北关什字（西）-- 西大街-- 中医院-- 西郊3 路: 县医院--- 陇西一中--- 三中路口--- 人民广场--- 北关什字（东）--- 中医院-- 西郊4 路: 县医院-- 人民法院-- 翡翠新城-- 人民广场-- 北关什字（东）-- 鼓楼（北）-- 南（西）5 路北关什字（西）--- 人民广场--- 柴家门--- 河浦村8 路: 南门（西）--- 鼓楼（南）--- 东大街--- 陇西大酒店--- 翡翠新城--- 陇西一中--- 中天路口--- 第三中学—--- 景家桥--- 育才中学--- 华联超市--- 北大街（西）鼓楼35 ° 0'15.85" 北104 ° 38'05.58" 东广场喷泉35 ° 0'11.22" 北104 ° 38'49.02" 东陇西一中34 ° 59'48.76" 北104 °39'02.17" 东图1.为收集到的城市栅格图像第二步：数字化过程（打开ArcCateloge ------- 文件夹---- 新建文件地理数据库、要素集、要素类一一为要素类添加属性；打开ArcMap――导入栅格图像一一设置坐标系统一—输入控制点经纬度一一完成地图配准）第三步：绘制地图（打开ArcMap ------- 添加要素类--- 设置线宽、颜色 ----- 绘制路网、站点、公交线路一一打断交叉口、站点一一添加要素类属性数据一一使要素显示一一绘制完成）第四步：网络分析（打开ArcCataloqe ---------- 新建网络数据集 -- 设置数据集的属性；打开ArcMap——添加网络数据集——最短路径求解）三、设计的具体步骤＜一＞建立文件地理信息数据库1、新建文件地理信息数据库：在任意存储盘中新建一个文件夹（重命名为“公交查询一号”），将城市栅格图像放置该文件夹中；然后，打开ArcCataloqe，右击“文件夹…”------ “文件夹”，找到“公交查询一号”文件夹并。

ArcGIS必会的几个工具的应用--提取、分割、融合、裁剪（矢）、合并、追加、镶嵌、裁剪（栅）、重采样GIS思维今天我们来聊聊ArcGIS中常用你又必须掌握的几个工具，如筛选、分割、融合、裁剪（矢量）、合并、追加、镶嵌、裁剪（栅格）、重采样。

本次文章我们会按矢量和栅格两部分来介绍几个工具。

这个是ArcGIS的套路，也是大部分GIS类软件的套路，将矢量和栅格分开来。

关于矢量和栅格的区别我们在GIS思维发布的《ArcGIS 10.X 入门实战视频教程（GIS思维）》介绍的较为清楚，我们不加以赘述。

本次文章的分享，也是我们《ArcGIS 10.X 入门实战视频教程（GIS思维）》的章节内容，所以要观看视频课程，获取文章分享的数据与课件可以报名参加我们的课程。

下有链接。

1、筛选第一个工具，我们来看下比较简单的筛选工具的应用。

筛选（select）的用法：从输入要素类或输入要素图层中提取要素（通常使用选择或结构化查询语言 (SQL) 表达式），并将其存储于输出要素类中。

我们首先来看下案例数据-福建的各县行政区划矢量图。

图1-1 图1-2该数据属性表中，有NAME和city等字段，其中NAME代表区县名，city代表区县所在的地级市城市编码。

例如，闽侯县归属福州市（3501），仙游县归属莆田市（3503）。

那么，要筛选出福州下辖的所有区县，只要利用筛选工具选出city字段是3501的记录就可。

✧打开筛选工具，分析工具→提取分析→筛选图1-3✧有如下图的参数设置，点击确定，就得到我们想要的结果。

图1-4运行结果如下。

具体操作，可以观看学习如上所述视频教程。

图1-52、分割现在我们在裁剪中福建的各县行政区划矢量图fj基础上又有了福建省各地级市的行政区划图fj5（网络数据，仅供学习参考使用），如下图。

那我们的问题来了，我们要如1中那样筛选出福建九个地级市（福州、厦门、莆田、泉州、漳州、龙岩、三明、南平、宁德）区县划数据，当然我们可以如1中操作9次得到我们的结果，但这样一来操作就麻烦了，万一你来个全国地级市，那不是坑爹，所以为了提高效率我们引入了分割（split）工具的应用。

分数Label的实现论坛上其实有过贴子写到如何来实现分数的Label,例如2---5实现的方法有很多，这里总结归纳一下。

另外，针对存在问题，写一个解决方案。

例如，我们可以在Label的表达式里面写上[FZ] &chr(13)&"——"&chr(13)& [FM]但这种存在的问题是距离太大了所以，又有人提出用"<UND>" & [Shape_Length] & "</UND>" & vbNewLine & [Shape_Area]的确，这个是很好的解决方案，但存在一个问题。

UND是按照分子来画的，如果分子的数比较小，分数的比较大，这样就会很难看。

3--1234567那么怎么办呢？针对这个问题，我写了一个Label的函数，是基于VBScript的，基本上能解决此方案存在的问题。

Function FindLabel ( [OBJECTID], [SHAPE_Area] )Dim nFMLengthDim nFZLengthnFMLength = Len([SHAPE_Area])nFZLength = Len([OBJECTID])Dim strLeftSpaceDim strRightSpacestrLeftSpace = ""strRightSpace= ""If nFMLength > nFZLength ThenFor i=0 To (nFMLength-nFZLength)/2strLeftSpace =strLeftSpace +chr(32)strRightSpace =strRightSpace + chr(32)NextEnd IfFindLabel = "<UND>" &strLeftSpace &[OBJECTID]&strRightSpace&"</UND>"&chr(13)&chr(10)& [SHAPE_Area]End Function在ArcMAP窗口内容表中右击想要标注的图层，再弹出的快捷菜单中选择Properties（属性）命令，打开Layer Properties （图层属性）对话框，在Layer Properties（图层属性）对话框选择Layer选项卡选中Layer features in this layer 前的复选框。

数据转换及处理实验报告实习⼆空间数据的转换与处理实习内容1：某地区地块的拓扑关系建⽴背景：拓扑关系对于数据处理和空间分析具有重要意义，拓扑分析经常⽤于地块查询、⼟地利⽤类型更新等。

⽬的：通过本例，掌握创建拓扑关系的具体操作流程，包括拓扑创建、拓扑错误检测、拓扑错误修改、拓扑编辑等基本操作。

要求：在Topology数据集中导⼊两个shapefile ,建⽴该要素数据集的拓扑关系，进⾏拓扑检验，修改拓扑错误，并进⾏拓扑编辑。

数据：blocks.shp、parcels.shp，分别为某地区的总体规划和细节规划的地块⽮量数据，在data-1中。

操作步骤：流程如下：创建本地Geodatabase----创建数据集----导⼊两个shapefile⽂件----分别对两个要素类建⽴⼦类型----创建拓扑----拓扑检查----修改拓扑错误----拓扑编辑（1）创建Geodatabase在ArcCatalog树中，右键单击⽂件夹连接，单击连接⽂件夹，确定新建的Geodatabase存放的⽂件夹，右键选定的⽂件夹，新建⽂件地理数据库，输⼊所建的Geodatabase名称NewGeodatabase，在新建的Geodatabase上右键选择新建中的要素数据集，创建要素数据集。

在打开的新要素数据集对话框中，将数据集命名为Topology，单击下⼀步按钮，打开新建要素数据集对话框，单击导⼊按钮，为新建的数据集匹配坐标系统，选择Block.shp（已存在的shapefile⽂件），单击添加按钮，返回新建要素数据集对话框，这时要素数据集定义了坐标系统。

点击两次下⼀步，点击完成，这时就创建了名为Topology的要素数据集。

（2）向数据集中导⼊数据在ArcCatalog树中，右键单击Topology要素数据集，单击导⼊，选择要素类多个。

在打开的要素类⾄地理数据库（Geodatabase）(批量)对话框中，导⼊Block.shp 和Parcels.shp⽂件，点击添加，对居民地的地块建⽴拓扑。
