机械制造技术基础习题集123

机械制造技术基础（试题1）一、填空选择题（30分）1．刀具后角是指。

2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。

3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。

4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。

5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。

6．合理的刀具耐用度包括与两种。

7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。

8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。

9．滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。

滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。

10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。

11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。

12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三级）。

13．在常用三种夹紧机构中，增力特性最好的是机构，动作最快的是机构。

14．一个浮动支承可以消除（0、1、2）个自由度，一个长的v型块可消除（3，4，5）个自由度。

15．工艺过程是指。

二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。

（8分）外圆车刀的切削部分结构由前刀面、后刀面、付后刀面、主切削刃、付切削刃与刀尖组成。

六个基本角度是：r o、αo、kr、kr’、λs、αo’三、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分）变形规律：r o↑，Λh↓；Vc↑，Λh↓；f↑, Λh↓; HB↑, Λh↓积屑瘤高度Hb↑,引起刀具前角增加，使Λh↓四、CA6140车床主传动系统如下所示，试列出正向转动时主传动路线及计算出最高转速与最低转速。

机械制造技术基础一、填空题（将正确答案填写在题中空缺的横线上。

每空1分，共1×20=20分。

）1．切削用量是指：切削速度、进给量、背吃刀量（切削深度）。

2．刀具角度标注的正交平面参考系由：基面、切削平面和正交平面组成。

3．YT类硬质合金主要由：碳化钨、碳化钛和钴组成。

4．工艺基准按照用途不同可以分为：定位基准、测量基准、装配基准和工序基准。

5．获得零件形状精度的方法有：轨迹法、成形法和展成法（范成法）。

6．机械加工工序安排的原则是：先基准面，后其它面、先主要表面，后次要表面、先主要平面，后主要孔及先安排粗加工工序，后安排精加工工序。

二、判断题（在每个小题前面的括号中做标记，正确者做“√”，错误者“×”。

每小题1分，共1×10=10分。

）（√）1.工件在夹具中定位时，欠定位是绝对不允许的，过定位特殊情况下是可以存在的。

（√）2.低碳钢的塑性太高，可以通过正火适当降低塑性，提高硬度。

（×）3.常见的预备热处理有退火和淬火等形式。

（×）4.修配装配法特别适合于大批大量生产方式下的高精度多环尺寸链的装配。

（√）5.主轴的纯径向跳动误差在用车床加工端面时不引起加工误差。

（×）6.自激振动的振动频率接近于或低于工艺系统的低频振型的固有频率。

（√）7.磨削的径向磨削力大，且作用在工艺系统刚性较差的方向上。

（×）8.切削厚度对切屑变形没有影响（×）9.砂轮的硬度与磨料的硬度是同一个概念。

（√）10.刃倾角主要影响刀头的强度和切屑流动的方向。

三、简答题（每小题4分，共4×5=20分。

）1．试述铣削过程中逆铣的加工特点。

关键点：（每个关键点1分，共4分。

答对4个关键点即可）逆铣时，刀齿由切削层内切入，从待加工表面切出，切削厚度由零增至最大。

由于刀刃并非绝对锋利，所以刀齿在刚接触工件的一段距离上不能切入工件，只是在加工表面上挤压、滑行，使工件表面产生严重冷硬层，降低表面质量，并加剧刀具磨损。

2-2切削过程的三个变形区各有何特点？它们之间有什么关联？答：切削塑性金属材料时，刀具与工件接触的区域可分为3个变形区：①第一变形区（基本变形区）：是切削层的塑性变形区，其变形量最大，常用它来说明切削过程的变形情况；②第二变形区（摩擦变形区）：是切屑与前面摩擦的区域；③第三变形区（表面变形区）：是工件已加工表面与后面接触的区域。

它们之间的关联是：这三个变形区汇集在切削刃附近，此处的应力比较集中而且复杂，金属的被切削层就在此处与工件基体发生分离，大部分变成切屑，很小的一部分留在已加工表面上。

2-3分析积屑瘤产生的原因及其对加工的影响，生产中最有效的控制积屑瘤的手段是什么？答：在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤，且周期性地成长与脱落。

积屑瘤粘结在前刀面上，减少了刀具的磨损；积屑瘤使刀具的实际工作前角大，有利于减小切削力；积屑瘤伸出刀刃之外，使切削厚度增加，降低了工件的加工精度；积屑瘤使工件已加工表面变得较为粗糙。

由此可见：积屑瘤对粗加工有利，生产中应加以利用；而对精加工不利，应以避免。

消除措施：采用高速切削或低速切削，避免中低速切削；增大刀具前角，降低切削力；采用切削液。

2-7车削时切削合力为什么常分解为三个相互垂直的分力来分析？分力作用是什么？答：（1）车削时的切削运动为三个相互垂直的运动：主运动（切削速度）、进给运动（进给量）、切深运动（背吃刀量），为了实际应用和方便计算，在实际切削时将切削合力分解成沿三个运动方向、相互垂直的分力。

（2）各分力作用：切削力是计算车刀强度、设计机床主轴系统、确定机床功率所必须的；进给力是设计进给机构、计算车刀进给功率所必需的；背向力是计算工件挠度、机床零件和车刀强度的依据，与切削过程中的振动有关。

2-11背吃刀量和进给量对切削力和切削温度的影响是否一样？为什么？如何运用这一定律知道生产实践？答：不一样。

1. 什么叫主运动？什么叫进给运动？试以车削、钻削、端面铣削、龙门刨削、外圆磨削为例进行说明。

2. 画出Y 0=10°、λs =6°、α0=6°0α'=60°K r=60°r K '=15°的外圆车刀刀头部分投影图。

3. 用K r =70°、r K '=15°、λs =7°的车刀，以工件转速n =4r/s ，刀具每秒钟沿工件轴线方向移动 1.6mm ，把工件直径由dw =60mm 一次车削到dm =54mm ，计算：1) 切削用量(a sp 、f 、v ) 2) 切削层参数(a sp 、a f 、A c )3) 刀刃工作长度L S ； 4) 合成切削速度Ve ；4. 什么叫刀具的工件角度参考系？什么叫刀具的标注角度参考系？这二者有何区别？在什么条件下工作角度参考系与标注角度参考系重合？5. 标注角度参考系中，主剖面参考系的座标平面：Pr 、Ps 、Po 及刀具角度：γ0、K r 、λs 是怎样定义的？试用这些定义分析45°弯头车刀在车削外圆、端面、及镗孔时的角度，并用视图正确地标注出来。

6. 常用高速钢的牌号有哪些？根据我国资源条件创造的新高速钢牌号有哪些？其化学成分如何？主要用在什么地方？7. 常用硬质合金有哪几类？各类中常用牌号有哪几种？哪类硬质合金用于加工钢料？哪类硬质合金用于加工铸铁等脆性材料？为什么？同类硬质合金刀具材料中，哪种牌号用于粗加工？哪种牌号用于精加工？为什么？8. 按下列条件选择刀具材料类型或牌号：1) 45#钢锻件粗车； 2) HT20—40铸铁件精车；3) 低速精车合金钢蜗杆； 4) 高速精车调质钢长轴；5) 高速精密镗削铝合金缸套； 6) 中速车削高强度淬火钢轴；7) 加工HRC65冷硬铸铁或淬硬钢；何特点?它们之间有何联系?试绘图表示其位置?11. 什么叫剪切面?它的位置如何确定?影响剪切角中的因素有哪些?12. 试述切削厚度、切削速度、刀具前角、工件材料等对金属变形程度的影响。

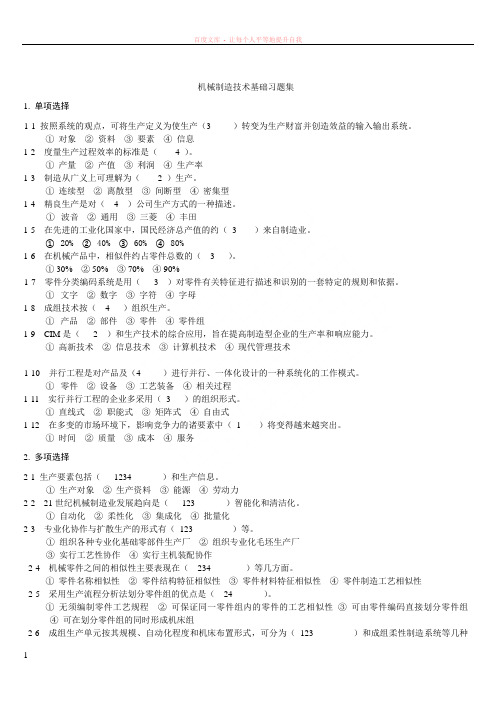

机械制造技术基础习题集1. 单项选择1-1 按照系统的观点，可将生产定义为使生产（3 ）转变为生产财富并创造效益的输入输出系统。

①对象②资料③要素④信息1-2 度量生产过程效率的标准是（ 4 ）。

①产量②产值③利润④生产率1-3 制造从广义上可理解为（ 2 ）生产。

①连续型②离散型③间断型④密集型1-4 精良生产是对（ 4 ）公司生产方式的一种描述。

①波音②通用③三菱④丰田1-5 在先进的工业化国家中，国民经济总产值的约（3 ）来自制造业。

① 20% ② 40% ③ 60% ④ 80%1-6 在机械产品中，相似件约占零件总数的（ 3 ）。

① 30% ② 50% ③ 70% ④ 90%1-7 零件分类编码系统是用（ 3 ）对零件有关特征进行描述和识别的一套特定的规则和依据。

①文字②数字③字符④字母1-8 成组技术按（ 4 ）组织生产。

①产品②部件③零件④零件组1-9 CIM是（ 2 ）和生产技术的综合应用，旨在提高制造型企业的生产率和响应能力。

①高新技术②信息技术③计算机技术④现代管理技术1-10 并行工程是对产品及（4 ）进行并行、一体化设计的一种系统化的工作模式。

①零件②设备③工艺装备④相关过程1-11 实行并行工程的企业多采用（3 ）的组织形式。

①直线式②职能式③矩阵式④自由式1-12 在多变的市场环境下，影响竞争力的诸要素中（1 ）将变得越来越突出。

①时间②质量③成本④服务2. 多项选择2-1 生产要素包括（1234 ）和生产信息。

①生产对象②生产资料③能源④劳动力2-2 21世纪机械制造业发展趋向是（123 ）智能化和清洁化。

①自动化②柔性化③集成化④批量化2-3 专业化协作与扩散生产的形式有（123 ）等。

①组织各种专业化基础零部件生产厂②组织专业化毛坯生产厂③实行工艺性协作④实行主机装配协作2-4 机械零件之间的相似性主要表现在（234 ）等几方面。

①零件名称相似性②零件结构特征相似性③零件材料特征相似性④零件制造工艺相似性2-5 采用生产流程分析法划分零件组的优点是（24 ）。

机械制造技术基础试题一、选择题1.下面哪一个是机械制造的基础设备？ A. 电子数控机床 B. 焊接机器人 C. 注塑机 D. 车床2.机械加工的主要方法有哪几种？ A. 磨削、切削、锻造 B. 切削、焊接、注塑 C. 铣削、钻削、刨削 D. 铣削、钻削、锻造3.以下哪个工艺是常见的机械加工工艺？ A. 铸造 B. 锻造 C. 切削 D. 压力加工4.在机械加工中，以下哪个参数是指刀具在铣削时切削的宽度？ A. 进给量 B. 转速 C. 速度 D. 切削深度5.以下哪个不属于机械传动中的类型？ A. 齿轮传动 B. 带传动C. 电液传动D. 链传动1.机械制造是利用_______、_______和_______等手段对材料进行加工的一种制造方法。

2.机械加工中，切削的主要目的是通过切削去掉工件的_______。

3.常见的机械加工设备包括车床、铣床、_______等。

4.在机械传动中，通过齿轮传动可以实现_______传动。

5.制造一件精确的机械零件需要根据_______来确定切削参数。

三、简答题1.请简要介绍机械制造的基本流程。

2.在机械加工工艺中，切削是一种常见的加工方法，请简述切削的工艺过程。

3.请解释什么是机械传动，并举例说明常见的机械传动类型。

1.若一台车床的主轴转速为500转/分钟，工件半径为50mm，求车刀的切削速度。

提示：切削速度=主轴转速× π × 工件半径。

2.一台车床完成对一件零件的加工需要20分钟，每台车床的日工作时间为8小时，每年工作日为300天，请计算一台车床一年的利用率。

提示：利用率=（实际工作时间 / 理论工作时间）× 100%五、综合题某厂生产一种特殊零件，需要通过车床进行加工。

已知车刀的刀尖直径为20mm，工件直径为80mm，车刀的进给量为0.2mm/转，主轴转速为500转/分钟。

请计算完成对一件零件的加工所需的时间。

参考答案略。

1. 下图为车削工件端面的示意图，图上标注的进给运动是 ，主偏角是 ，刀具后角是 ，已加工表面是 。

2、图2-4-5所示为在车床上车孔示意图，试在图中标出刀具前角、后角、主角、副偏角和刃倾角。

答案3、图3所示为车外园示意图,试在图中标出刀具前角、后角、主角、副偏角和刃倾角。

答案：1--前角、2-—后角、3——副偏角、4——主偏角、5-—刃倾角图3图31-11 锥度心轴限制（）个自由度。

① 2 ② 3 ③ 4 ④ 51-12 小锥度心轴限制（)个自由度。

① 2 ② 3 ③ 4 ④ 51—13 在球体上铣平面，要求保证尺寸H（习图2—1-13)，必须限制（）个自由度。

①1 ② 2 ③ 3 ④ 4H习图2-1-131-14 在球体上铣平面，若采用习图2—1—14所示方法定位,则实际限制（）个自由度。

① 1 ② 2 ③ 3 ④ 4习图2-1-141—15 过正方体工件中心垂直于某一表面打一通孔，必须限制( ）个自由度。

① 2 ② 3 ③ 4 ④ 54。

分析题4-1 试分析习图2-4—1所示各零件加工所必须限制的自由度：a)在球上打盲孔φB ，保证尺寸H ；b)在套筒零件上加工φB 孔，要求与φD 孔垂直相交，且保证尺寸L ； c)在轴上铣横槽,保证槽宽B 以及尺寸H 和L ；d ）在支座零件上铣槽，保证槽宽B 和槽深H 及与4分布孔的位置度。

4—2 试分析习图2-4-2所示各定位方案中：① 各定位元件限制的自由度；② 判断有无欠定位或过定位；③ 对不合理的定位方案提出改进意见。

a ）车阶梯轴小外圆及台阶端面; b)车外圆，保证外圆与内孔同轴；c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴； d)在圆盘零件上钻、铰孔，要求与外圆同轴。

4-3 在习图2—4—3所示工件上加工键槽,要求保证尺寸014.054 和对称度0.03。

现有3种定位方案，分别如图b,c ，d 所示。

试分别计算3种方案的定位误差，并选择最佳方案。

《机械制造技术》习题集第1章机械制造过程概述一、填空题。

1、机械加工工艺系统的组成部分有_________、__________、_________和__________。

2、根据生产专业化程度的不同，生产组织类型可分为：_________、__________和__________。

3、工件在夹具上________和__________的过程称为安装。

4、工件的装夹方法主要有_____ ___、___ _______和用专用夹具装夹等三中方法。

5、某种零件的年生产量通常称为零件的__________。

6、机械制造系统是在__________上以整个机械加工车间为整体的更高一级的系统。

7、企业根据市场需求和自身的生产能力决定的在计划生产期内产品的产量称为_________。

8、切削时最基本、最主要的运动，也是消耗动力最多的运动称为_________。

9、刀具与工件之间产生的附加运动，使切削工作能够连续地进行的运动称为_________。

10、形成发生线的方法有_________、__________、_________和__________四种。

11、利用对工件进行加工的方法称为成形法。

12、用成法在铣床加工齿轮时所使用的铣刀是铣刀。

13、用展成法加工齿轮时，是利用原理进行齿面加工。

14、刨削加工时的主运动是。

二、选择题。

1、在下面的材料中，制成的刀具切削效率最高的材料是（）A、通用高速钢B、高性能高速钢C、粉末冶金高速钢D、硬质合金2、下面只适用于单件或小批量生产的加工方法是（）A、设备保证法B、定尺寸刀具法C、试切法D、调整法3、机械加工工艺系统的核心是（）。

A、机床B、夹具C、刀具D、工件4、机械加工工艺系统包括（）。

A、机床、刀具、夹具和工件B、工人、刀具、夹具和工件C、机床、刀具、工人和工件D、机床、刀具、夹具和工人5、在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称为（）。

机械制造技术基础（试题1）班级姓名学号成绩一、填空选择题（30分）1．刀具后角是指。

2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。

3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。

4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。

5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。

6．合理的刀具耐用度包括与两种。

7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。

8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。

9．滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。

滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。

10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。

11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。

12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三级）。

13．在常用三种夹紧机构中，增力特性最好的是机构，动作最快的是机构。

14．一个浮动支承可以消除（0、1、2）个自由度，一个长的v型块可消除（3，4，5）个自由度。

15．工艺过程是指。

二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。

（8分）三、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分）四、CA6140车床主传动系统如下所示，试列出正向转动时主传动路线及计算出最高转速与最低转速。

（8分）五、什么叫刚度？机床刚度曲线有什么特点？（8分）六、加工下述零件，以B面定位，加工表面A，保证尺寸10＋0.2mm，试画出尺寸链并求出工序尺寸L及公差。

（8分）七、在一圆环形工件上铣键槽，用心轴定位，要求保证尺寸34.8-0.16mm ，试计算定位误差并分析这种定位是否可行。
