西门子PLCs7300教程[1]

一、S7-300初始化尽量使用window2000，Windows XP。

STEP7V52或以上版本1.2 通信1、设置通信`设置或添加PC Adapter(MPI), Property 按钮Local Connection 属性页COM 1 19200，注意一般连接到计算机的串行口1。

其他参数不需要设置，注意选择PC Adapter，不要有其他的，例如pc/ppi。

1.3 硬件组态2、新建工程在SIMATIC Manager中新建工程，也可以通过wizard向导建立。

选中右边的工程名，Insert Station SIMATIC 300。

双击Hardware，从而进入HW CONFIG窗口。

Option>Insert NEW GSE文件。

把MM420, ET200等GSD文件加入。

在hw config，如图所示，插入RAC-300机架。

选中机架第二栏，双击CPU-300>CPU313C-2DP，注意准确的编号。

默认地址2。

双击DP，选择Property按钮。

选择NEW，选择1.5MBPS，如果出现警告，可以选择187kpbs。

依次在SLOT 1,2,3位置插入其他模块。

0 电源模块S7-300DI 地址：256-263DO 地址：256-259选中DP线，然后双击ET200S，如图所示，插入ET200S.选择，依次在SLOT 1,2,3位置插入其他模块。

6ES7 138-4CA00-0AA0 PM-E DC24V6ES7 134-4GB50-0AB0 2AI I 2DMU地址I address264-2676ES7 134-4JB50-0AB0 2AI RTD地址I address268-271插入MM420选择4PKW, 2PZD (PPO1)2AX地址I address 280-283 Q address 268-271全部保存1.4 下装硬件组态并检测在SIMATIC Manager中，选择工程，选择PLC>Clear/Reset，可以清除原来的配置信息。

SIMATIC自动化系统S7-300入门指南2006年01月版A5E00432669-05安全技术提示为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。

注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。

设备或系统的调试和运行仅允许由合格的专业人员进行。

本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。

按规定使用请注意下列说明：警告设备仅允许用在目录和技术说明中规定的使用情况下，并且仅允许使用西门子股份有限公司推荐的或指定的外部设备和部件。

设备的正常和安全运行必须依赖于恰当的运输，合适的存储、安放和安装以及小心的操作和维修。

商标所有带有标记符号 ®的都是西门子股份有限公司的注册商标。

标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。

责任免除我们已对印刷品中所述内容与硬件和软件的一致性作过检查。

然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。

印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。

Siemens AG Automation and Drives Postfach 48 48 90437 NÜRNBERG A5E00432669-0501/2006西门子股份有限公司版权所有(2006).本公司保留技术更改的权利SIMATIC自动化系统S7-300 CPU 31x：调试入门指南2005年8月版A5E00817203-01安全技术提示为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

运动控制系统操作说明上海西门子工业自动化有限公司目录一．安装软件权 (3)二．新建工程 (4)三．硬件配置 (6)3．1．插入S7-300主站 (6)3．2．插入ET200S从站（PROFINET IM151-3PN） (11)3．3．插入X208以太网路由器（PROFINET SCALANCE X208） (13)3．4．插入ET200S从站（PROFIBUS IM151-1） (14)3．5．插入变频器MM440从站（PROFIBUS MM440） (16)3．6．插入DP/ASI从站（DP/AS-i Link 20E） (17)3．7．插入S7-200从站（EM 277）* (18)3．8．下载硬件配置 (20)四．PROFINET硬件地址配置 (21)五．下载配置及程序 (27)六．PROFIBUS硬件地址设定 (29)6．1．IM151-1（PROFIBUS ET200S）硬件地址设定 (29)6．2．MM440(带PROFIBUS 面板的变频器)硬件地址设定及快速调试 (30)6．3．ASI(DP/ASI LINK)硬件地址设定 (36)一．安装软件权（请先安装SOFTWARE FOR TRAINING EDITION 2004(STEP 7 PROF EDITION 2004)，安装过程此处不再详细叙述，其他版本的STEP 7类似。

）导入您软件配套软盘上的加密文件-授权。

打开开始菜单－ALL PROGRAMS-SIMATIC-LICENSE MANAGEMENT- Automation License Manager将软盘上的授权导入您的C盘根目录下。

（切记：在重装操作系统或格式化硬盘前，一定要将此授权导回软盘中，以免发生授权丢失。

）二．新建工程打开开始菜单－ALL PROGRAMS-SIMATIC- SIMATIC Manager您可以用向导新建一个项目，也可以取消此向导，按文后的说明一步步手动新建项目。

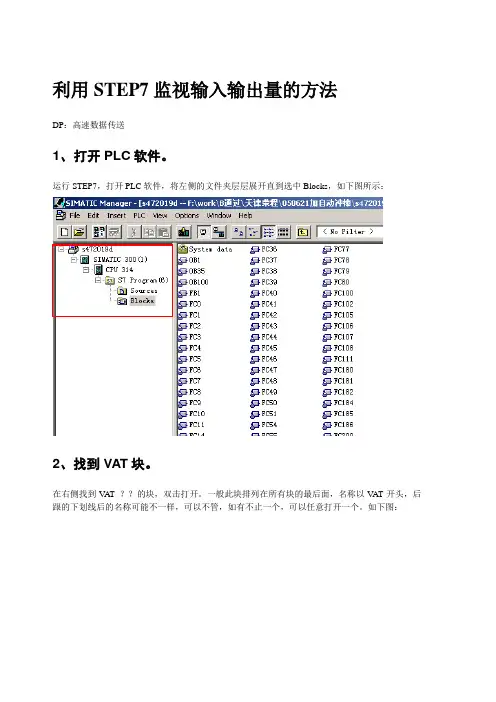

利用STEP7监视输入输出量的方法DP：高速数据传送1、打开PLC软件。

运行STEP7，打开PLC软件，将左侧的文件夹层层展开直到选中Blocks，如下图所示：2、找到VAT块。

在右侧找到V AT_？？的块，双击打开。

一般此块排列在所有块的最后面，名称以V AT开头，后跟的下划线后的名称可能不一样，可以不管，如有不止一个，可以任意打开一个。

如下图：3、插入VAT块。

如没有找到此块，可以在自行添加一个，操作如下图，在右侧窗口空白处点击鼠标右键，选择Insert New Object(插入新对象)——Variable Table(变量表)4、选中后将出现如下窗口5、打开VAT块。

点击OK按钮即可生成V A T_1块。

打开V A T块，如下图：6、查找监视点地址。

在Address一列中输入想要监视的地址，如需要监视第一流自动转换开关状态，则察看接口表7、监视数字量输入点。

如上图，察看接口表得知，第一流转换开关的自动档输入点为I0.0，第二流转换开关的自动档输入点为I4.0。

将这两个地址输入到V AT窗口中的Address一栏中，如图：8、判断监视结果。

在第一行中输入I0.0后，回车后，光标自动移到第二行，第三列的Display format自动设为BOOL 类型。

在保证工控机与PLC联接正常的情况下，可以点上图方框所示的Monitor Variable按钮，则情况应如下图所示，窗口的标题栏变为高亮的青色，窗口右下角的RUN状态栏有绿色状态条不断闪动。

下图所示的监视结果，I0.0结果为绿色，true，I0.4结果为灰色，false，表明第一流转换开关处于手动档，第二流转换开关不处于手动档。

9、错误判断。

如在Address栏中输入要监视的量后字变为红色，说明输入有误，例如：10、修改显示格式。

所有的数字量输入输出点的数据类型都是BOOL型，即输入要监视的点后，使用系统给出的默认Display format（显示格式）BOOL就可以了，如要监视模拟量输入点（模拟量输出点无法用VAT 监视），应该将显示格式改为Decimal如下图所示，如需要监视第一流的液位采样输入点，看接口表得知，此点地址为386，则在V AT窗口的Address（地址）一栏中输入PIW386，在Display format 一栏中点右键，选择Decimal：11、监视模拟量输入。

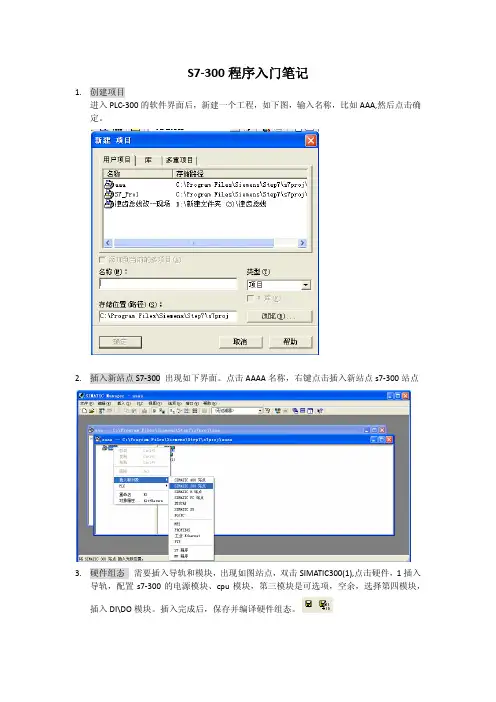

S7‐300程序入门笔记
1.创建项目
进入PLC‐300的软件界面后，新建一个工程，如下图，输入名称，比如AAA,然后点击确定。

2.插入新站点S7‐300 出现如下界面。

点击AAAA名称，右键点击插入新站点s7‐300站点
3.硬件组态 需要插入导轨和模块，出现如图站点，双击SIMATIC300(1),点击硬件，1插入
导轨，配置s7‐300的电源模块、cpu模块，第三模块是可选项，空余，选择第四模块，插入DI\DO模块。

插入完成后，保存并编译硬件组态。

4.编程符号表 进入SIMATICmanager的管理器，出现如下图，选择S7程序（1），出现
如下图。

双击符号，出现如下图，我们输入符号名称和地址，并选择布尔型，然后点击保存。

5.程序编程窗口 然后我们点击s7‐300的块，如下图：OB1是主程序，双击打开，选择程
序语言，选择梯形图语言，然后点击确定。

然后，把简单的起保停电路添加到梯形图中，如下图：
6.使用仿真下载后监视并测试 使用仿真软件测试,首先打开硬件配置模块和程序LAD编
程界面，点击下载，点击确定，
.
然后，打开编程界面，点击如下图标，监视开关，出现如下图显示STOP，进入仿真
界面，选择RUN，然后开始测试。

在仿真界面打开DI和DO的强制测试界面，点对勾，可以监视运行情况。

7.添加变量测试界面 来监视DI和DO的状态量。

眼镜来监视数字量输入和输出的状态。

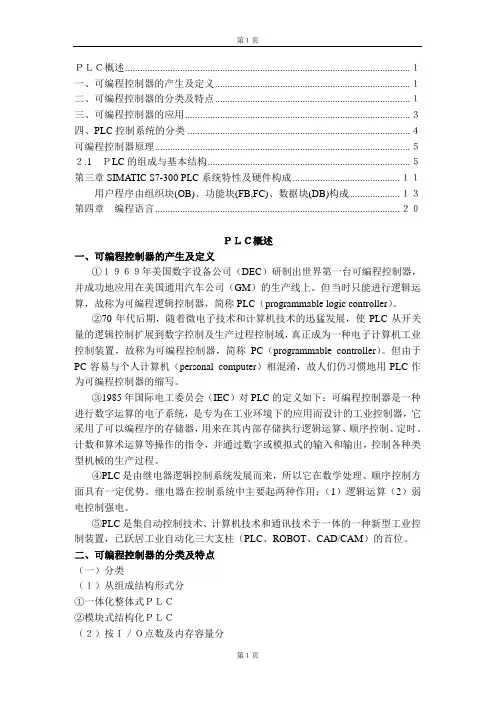

ＰＬＣ概述.................................................................................................................. １一、可编程控制器的产生及定义.............................................................................. １二、可编程控制器的分类及特点.............................................................................. １三、可编程控制器的应用.......................................................................................... ３四、PLC控制系统的分类 ......................................................................................... ４可编程控制器原理...................................................................................................... ５２.1 ＰLC的组成与基本结构................................................................................. ５第三章SIMATIC S7-300 PLC系统特性及硬件构成........................................... １１用户程序由组织块(OB)、功能块(FB,FC)、数据块(DB)构成.................... １３第四章编程语言.................................................................................................. ２０ＰＬＣ概述一、可编程控制器的产生及定义①１９６９年美国数字设备公司（DEC）研制出世界第一台可编程控制器，并成功地应用在美国通用汽车公司（GM）的生产线上。

欧阳家百（2021.03.07）ＰＬＣ概述一、可编程控制器的产生及定义①１９６９年美国数字设备公司（DEC）研制出世界第一台可编程控制器，并成功地应用在美国通用汽车公司（GM）的生产线上。

但当时只能进行逻辑运算，故称为可编程逻辑控制器，简称PLC（programmable logic controller）。

②70年代后期，随着微电子技术和计算机技术的迅猛发展，使PLC从开关量的逻辑控制扩展到数字控制及生产过程控制域，真正成为一种电子计算机工业控制装置，故称为可编程控制器，简称PC（programmable controller）。

但由于PC容易与个人计算机（personal computer）相混淆，故人们仍习惯地用PLC作为可编程控制器的缩写。

③1985年国际电工委员会（IEC）对PLC的定义如下：可编程控制器是一种进行数字运算的电子系统，是专为在工业环境下的应用而设计的工业控制器，它采用了可以编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式的输入和输出，控制各种类型机械的生产过程。

④PLC是由继电器逻辑控制系统发展而来，所以它在数学处理、顺序控制方面具有一定优势。

继电器在控制系统中主要起两种作用：（1）逻辑运算（2）弱电控制强电。

⑤PLC是集自动控制技术、计算机技术和通讯技术于一体的一种新型工业控制装置，已跃居工业自动化三大支柱（PLC、ROBOT、CAD/CAM）的首位。

二、可编程控制器的分类及特点（一）分类（１）从组成结构形式分①一体化整体式ＰＬＣ②模块式结构化ＰＬＣ（２）按Ｉ／Ｏ点数及内存容量分①超小型ＰＬC②小型ＰＬＣ③中型ＰＬＣ④大型ＰＬＣ⑤超大型ＰＬＣ（3）按输出形式分①继电器输出为有触点输出方式，适用于低频大功率直流或交流负载②晶体管输出为无触点输出方式，适用于高频小功率直流负载③晶闸管输出为无触点输出方式，适用于高速大功率交流负载（二）特点①可靠性高、抗干扰能力强②编程简单、使用方便③设计、安装容易，维护工作量少④功能完善、通用性好，可实现三电一体化PLC将电控（逻辑控制）、电仪（过程控制）和电结（运动控制）这三电集于一体。

一、S7-300初始化尽量使用window2000，Windows XP。

STEP7V52或以上版本1.2 通信1、设置通信`设置或添加PC Adapter(MPI), Property 按钮Local Connection 属性页COM 1 19200，注意一般连接到计算机的串行口1。

其他参数不需要设置，注意选择PC Adapter，不要有其他的，例如pc/ppi。

1.3 硬件组态2、新建工程在SIMATIC Manager中新建工程，也可以通过wizard向导建立。

选中右边的工程名，Insert Station SIMATIC 300。

双击Hardware，从而进入HW CONFIG窗口。

Option>Insert NEW GSE文件。

把MM420, ET200等GSD文件加入。

在hw config，如图所示，插入RAC-300机架。

选中机架第二栏，双击CPU-300>CPU313C-2DP，注意准确的编号。

默认地址2。

双击DP，选择Property按钮。

选择NEW，选择1.5MBPS，如果出现警告，可以选择187kpbs。

依次在SLOT 1,2,3位置插入其他模块。

0 电源模块S7-300DI 地址：256-263DO 地址：256-259选中DP线，然后双击ET200S，如图所示，插入ET200S.选择，依次在SLOT 1,2,3位置插入其他模块。

6ES7 138-4CA00-0AA0 PM-E DC24V6ES7 134-4GB50-0AB0 2AI I 2DMU地址I address264-2676ES7 134-4JB50-0AB0 2AI RTD地址I address268-271插入MM420选择4PKW, 2PZD (PPO1)2AX地址I address 280-283 Q address 268-271全部保存1.4 下装硬件组态并检测在SIMATIC Manager中，选择工程，选择PLC>Clear/Reset，可以清除原来的配置信息。

第一章 S7-300/400的基本结构1、 S7-300/400属于模块式PLC，主要由机架、CPU模块、信号模块、功能模块、接口模块、通信处理器、电源模块和编程设备（工程师、操作员站和操作屏）组成。

图1-1 PLC控制系统示意图PLC的主要生产厂家：德国的西门子(Siemens)公司，美国Rockwell公司所属的AB公司，GE-Fanuc公司，法国的施耐德(Schneider)公司，日本的三菱和欧姆龙(OMRON)公司。

PLC的工作过程表1-1 逻辑运算关系表与或非Q4.0=I0.0*I0.1 Q4.1 = I0.2+I0.3 Q4.2 =/I0.4I0.0 I0.1 Q4.0 I0.2 I0.3 Q4.1 I0.4 Q4.20 0 0 0 0 0 0 10 1 0 0 1 1 1 01 0 0 1 0 11 1 1 1 1 1在CPU模块上有存储器(用来存放系统程序、用户程序、逻辑变量和其它一些信息)，包括ROM和RAM。

可通过扩展槽扩展用户RAM。

l RAM：主程序区OB1+子程序区（FB、FCB、定时中断块等）断电时由锂电池供电（几年）以免RAM 中信息丢失。

锂电池电压< 规定值，灯报警，换电池（期间靠电容充电几分钟）。

l PLC采用循环执行用户程序的方式。

OB1是用于循环处理的组织块（主程序），它可以调用别的逻辑块，或被中断程序（组织块）中断。

在起动完成后，不断地循环调用OB1，在OB1中可以调用其它逻辑块(FB, SFB, FC或SFC)。

循环程序处理过程可以被某些事件中断。

在循环程序处理过程中，CPU并不直接访问I/O模块中的输入地址区和输出地址区，而是访问CPU内部的输入/输出过程映像区。

批量输入、批量输出。

梯形图中Q4.0的线圈（称为内部线圈）―通电‖时，对应的输出过程映像位为1状态。

信号经输出模块隔离和功率放大后，继电器型输出模块中对应的硬件继电器的线圈（外部线圈）通电，其常开触点闭合，使外部负载通电工作。
