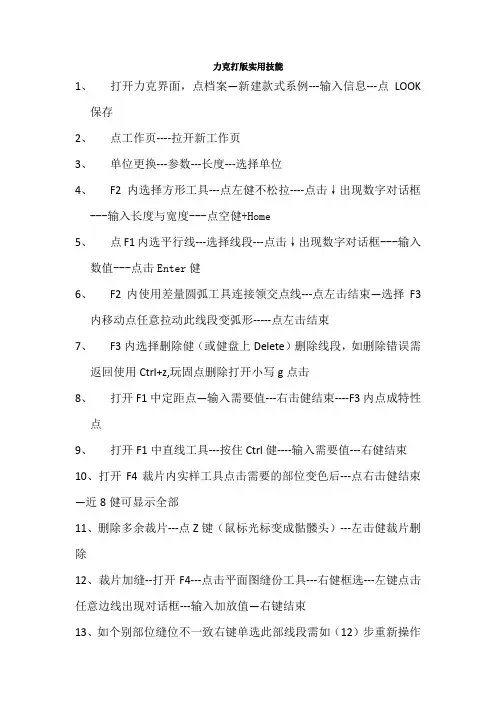

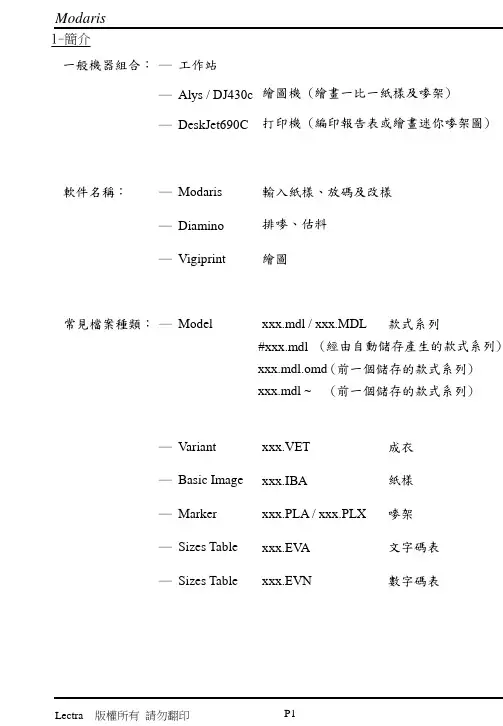

力克打版实用技能1、打开力克界面，点档案—新建款式系例---输入信息---点LOOK保存2、点工作页----拉开新工作页3、单位更换---参数---长度---选择单位4、F2内选择方形工具---点左健不松拉----点击↓出现数字对话框---输入长度与宽度---点空健+Home5、点F1内选平行线---选择线段---点击↓出现数字对话框---输入数值---点击Enter健6、F2内使用差量圆弧工具连接领交点线---点左击结束—选择F3内移动点任意拉动此线段变弧形-----点左击结束7、F3内选择删除健（或健盘上Delete）删除线段，如删除错误需返回使用Ctrl+z,玩固点删除打开小写g点击8、打开F1中定距点—输入需要值---右击健结束----F3内点成特性点9、打开F1中直线工具---按住Ctrl健----输入需要值---右健结束10、打开F4裁片内实样工具点击需要的部位变色后---点右击健结束—近8健可显示全部11、删除多余裁片---点Z键（鼠标光标变成骷髅头）---左击健裁片删除12、裁片加缝--打开F4---点击平面图缝份工具---右健框选---左键点击任意边线出现对话框---输入加放值—右键结束13、如个别部位缝位不一致右键单选此部线段需如（12）步重新操作一遍14、对称：打开F1对称轴线—-左击拉长线条上出现蓝点—--再点击对称工具---再点击需要对称的线条—结束15、内部加止口：裁片是无止口---打开F4内—点击平面图缝份工具---右击圈选裁片至周边线条变色后点任意线条—点击↓出现数字对话框---输入缝份宽度---左键结束---点击以产生缝线工具—出现内部止口线16、打开F4内实样工具---按住Shift键右击需要的线变色---左击所需裁片---右击结束17、打开F2使用X轴翻转工具将裁片进行转动---打开F8点击一点联结工具---将所要的裁片进行对点连接---不再运用移联接片工具、旋转裁片、沿线转动等工具进行调整。

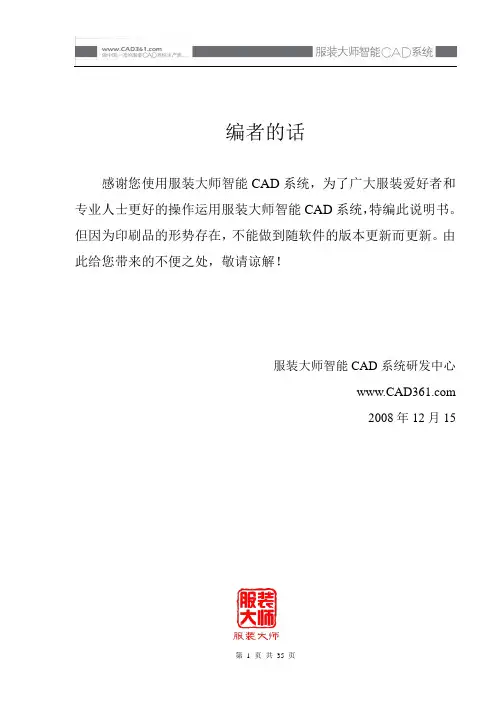

编者的话感谢您使用服装大师智能CAD系统，为了广大服装爱好者和专业人士更好的操作运用服装大师智能CAD系统，特编此说明书。

但因为印刷品的形势存在，不能做到随软件的版本更新而更新。

由此给您带来的不便之处，敬请谅解！服装大师智能CAD系统研发中心2008年12月15目录一、如何进入系统03二、快捷键使用05三、打版系统06 3-1：菜单栏的说明06 3-2：打版界面说明及标准工具说明09 3-3：输入栏功能介绍及操作10 3-4：四个显示按钮说明及裁片面板右键功能12 3-5：万能笔工具使用说明12 3-6：其它打版工具操作说明16四、参数修改工具、点放码工具和联动修改的操作说明24五、排料系统265-1：排料界面说明26 5-2：如何设置排料方案27 5-3：如何设置当前床次信息28 5-4：排料中取裁片方法29 5-5：单边设置量29 5-6：裁片数量编辑29 5-7：工具条中的其它工具说明29六、数字化仪输入方法31七、绘图仪设置与输出32八、软件常见问题及解决方法34第一章：如何进入系统1-1：进入系统●打开桌面的运行程序，进入服装大师智能CAD系统主欢迎界面。

在欢迎中新建款式、打开款式、数字化仪、文件转换、在线学习、技术支持●新建款式：直接单击欢迎界面中新建款式弹出创建新款式文件对话框，输入文件名，点保存即可弹出规格表设置框如下图：注：在单位为英寸时，在英文输入法下按“，”（逗号键）可以直接输入分数。

如：1½就可以输入1，再按“，”即可找到½。

规格表设置完之后选择合适的打板类型即可进入当前款式页面进行制图。

如图：●打开款式：直接单击欢迎界面中打开款式弹出打开文件对话框，选择相应的款式文件打开。

如图：●数字化仪：直接单击欢迎界面中数字化仪弹出新建文件对话框，输入款式文件名。

进入数字化仪读图界面。

点击起始开始读图●文件转换：直接单击欢迎界面中文件转换弹出导入DXF文件对话框，选择要转换的DXF文件，指示要转换后存储位置，选择单位（常用毫米）●在线学习：直接单击欢迎界面中在线学习可以链接到在网站上有相关资料及视频教程。

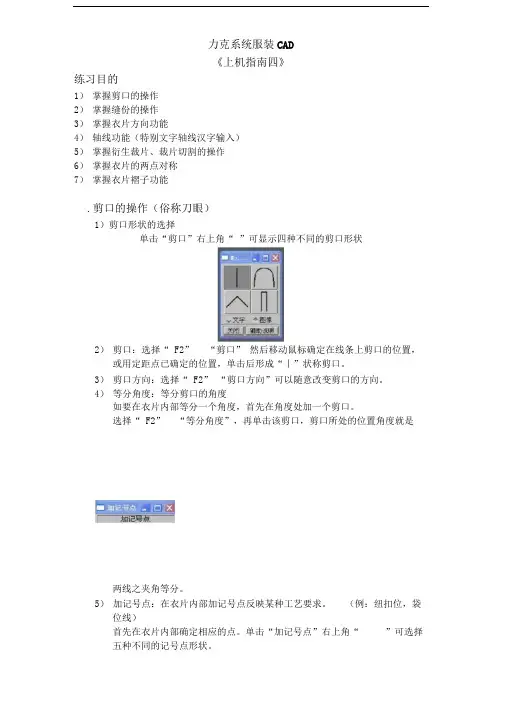

力克系统服装CAD《上机指南四》练习目的1）掌握剪口的操作2）掌握缝份的操作3）掌握衣片方向功能4）轴线功能（特别文字轴线汉字输入）5）掌握衍生裁片、裁片切割的操作6）掌握衣片的两点对称7）掌握衣片褶子功能.剪口的操作（俗称刀眼）1）剪口形状的选择单击“剪口”右上角“ ”可显示四种不同的剪口形状2）剪口：选择“ F2”“剪口” 然后移动鼠标确定在线条上剪口的位置，或用定距点已确定的位置，单击后形成“丨”状称剪口。

3）剪口方向：选择“ F2” “剪口方向”可以随意改变剪口的方向。

4）等分角度：等分剪口的角度如要在衣片内部等分一个角度，首先在角度处加一个剪口。

选择“ F2”“等分角度”，再单击该剪口，剪口所处的位置角度就是两线之夹角等分。

5）加记号点：在衣片内部加记号点反映某种工艺要求。

（例：纽扣位，袋位线）首先在衣片内部确定相应的点。

单击“加记号点”右上角“”可选择五种不同的记号点形状。

垂車务综1 水平茶皱 jy 匠疋圈眾宾型选择“ F2” “加记号点”，单击内部相应的点，该点呈某种形状的记号点。

.方向功能把工作页中的衣片根据需要进行翻转，选择“ F2”： X 轴翻转丫轴翻转 30 度-30度 45 度-45度 90 度-90度 180 度 两点旋转三.缝份的操作：----- 对衣片加缝份值（衣片是读图版输入的）1） 局部线条加缝份值：选择“ F4” “平面图缝份”。

用鼠标选择需放缝份的线条并移动，呈相应的平行线，在左上角框内输 入缝份值。

相同缝份值的线条可按Shift +鼠标右键加选，该线条呈绿色。

再选择“ F4” “交换缝份”，单击放缝份的线条，立即显示缝份值。

2） 全部线条加相同值的缝份按住鼠标右健在衣片上拉一矩形框，衣片包含在矩形框内，线条呈绿色。

用鼠标移动放缝份的任一线条，全部线条呈相应的平行线，在左 上角框内“开始”、“结束”处输入缝份值。

再选择“ F4” “交换缝份”，用鼠标单击放缝份的线条，衣片四边立即显示相同的缝份值。

力克 Imanager和JustPrint软件使用教程上海青鹤信息技术有限公司前言力克系统是世界范围内使用最广泛的服装CAD系统之一。

在服装企业使用力克系统的过程中，由于力克输出设备的价格昂贵，我们往往会用到其他设备厂家生产的输出设备，例如其他品牌的绘图仪和切割机等，但是这样往往会产生设备与软件连接的问题。

据此，上海青鹤信息技术有限公司撰写了力克系统中Imanager和JustPrint软件的使用教程。

该文档结合了国内销量最为广泛的中高端－意大利喷墨绘图仪－SmartHp的使用，因此具有很强的实用性和可靠性。

目录一、Imanager配置 (4)二、JustPrint的配置和使用 (7)1、配置 (7)A、访问路径 (9)B、几何图形 (9)C、文本 (13)D、版式 (17)E、CutFile配置 (17)2、使用 (18)A、打印排版文件 (20)B、打印裁片 (23)C、打印成人档 (25)力克 Imanager和JustPrint软件使用教程一、Imanager配置Imanager是力克公司提供的。

这个软件用来让力克系统跟不是力克公司的绘图仪或打印机相衔接的工具。

运行开始->程序->Lectra中的Imanager 如下图：运行后出现以下“打印机管理”对话框：路径，您必须创建。

点击“好”后，出现一下对话框，此处不需要修改任何内容，直接点击”ok”点击OK后，出现如下对话框。

关闭此窗口后，返回到最先的窗口，显示如下信息：至此，能输出HPG文件的绘图仪，添加完毕。

二、JustPrint的配置和使用下面使用JustPrint软件来输出。

1、配置先讲输出之前必须要的配置工作。

双击桌面上的JustPrint 图标。

在这里我们要配置所有的跟输出相关的选项。

进入以下界面：点击“工具”->“活动管理”，如下图：出现“活动管理”对话框：点击“创建”，以便创建一个新的活动。

如下图：在这个界面中，有“访问路径”、“线条”、“文本”、“版式”、“Cutfile配置”等页面，每个页面中都有用于打印输出的内容。

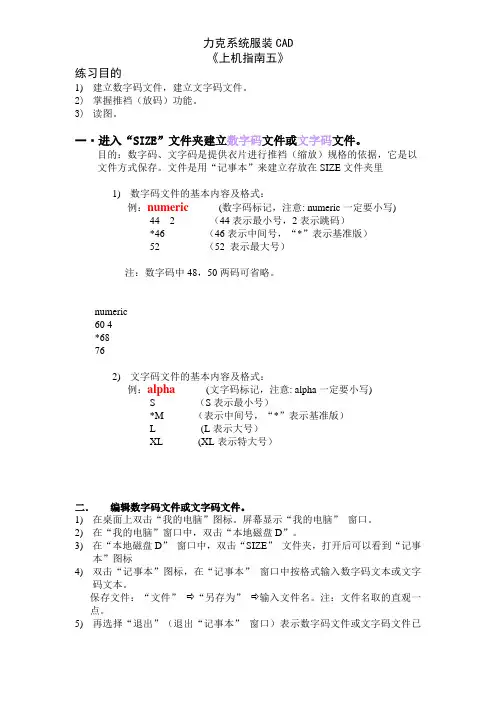

力克系统服装CAD《上机指南五》练习目的1)建立数字码文件，建立文字码文件。

2)掌握推裆（放码）功能。

3)读图。

一·进入“SIZE”文件夹建立数字码文件或文字码文件。

目的：数字码、文字码是提供衣片进行推裆（缩放）规格的依据，它是以文件方式保存。

文件是用“记事本”来建立存放在SIZE文件夹里1)数字码文件的基本内容及格式：例：numeric(数字码标记，注意: numeric一定要小写)44 2 （44表示最小号，2表示跳码）*46 （46表示中间号，“*”表示基准版）52（52 表示最大号）注：数字码中48，50两码可省略。

numeric60 4*68762)文字码文件的基本内容及格式：例：alpha (文字码标记，注意: alpha一定要小写)S （S表示最小号）*M （表示中间号，“*”表示基准版）L (L表示大号）XL (XL表示特大号）二．编辑数字码文件或文字码文件。

1)在桌面上双击“我的电脑”图标。

屏幕显示“我的电脑”窗口。

2)在“我的电脑”窗口中，双击“本地磁盘D”。

3)在“本地磁盘D”窗口中，双击“SIZE”文件夹，打开后可以看到“记事本”图标4)双击“记事本”图标，在“记事本”窗口中按格式输入数字码文本或文字码文本。

保存文件：“文件”⇨“另存为”⇨输入文件名。

注：文件名取的直观一点。

5)再选择“退出”（退出“记事本”窗口）表示数字码文件或文字码文件已建立，以备推裆时用。

三。

推裆（放码）读出尺码表◆首先读出你的衣片，选择“F7”⇨“读出尺码表”◆单击工作页中的任一衣片即显示SIZE文件夹的窗口（或找到SIZE文件夹）然后用鼠标在SIZE窗口中选择你需要的尺码文件，并加以确认。

◆按键盘上Ctrl+U键，衣片旁显示尺码表。

（再按Ctrl+U键，尺码表消失）放缩点说明◆衣片上的每一端点都是原点◆ddx表示X方向两个尺码的相对距离◆ddy表示Y方向两个尺码的相对距离◆放缩方向的四个象限X，Y表示法+Y +Y-X +X-X +X- Y -Y放缩：◆选择“F6”⇨“放缩量”。

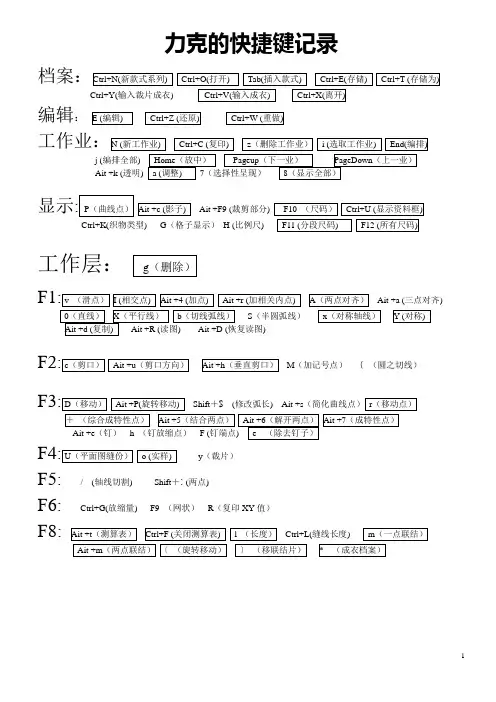

力克的快捷键记录Ctrl+Y(输入裁片成衣)编辑：j (编排全部)Ait +k (透明显示Ait +F9 (裁剪部分)Ctrl+K(织物类型) G（格子显示）H (比例尺)工作层：Ait +a (三点对齐)S（半圆弧线）) Ait +D (恢复读图)M（加记号点）｛（圆之切线）Shift＋$ (修改弧长) Ait +sAit +e（钉）h （钉放缩点） F (y（裁片）F5: / (轴线切割) Shift＋: (两点)F6: Ctrl+G(放缩量) F9 （网状）R（复印XY值）F8:Ctrl+L(缝线长度)制版常用的功能使用说明F1:A 滑点：在線段上增加一個【滑點】配合键：空白键；〔改变方向〕特性：1－移动范围只能在端点与端点之间2－会随线段按比例移动位置3－根据线段按比例自动放码B 定距点：在線段上增加一個【定距點】配合鍵: 空白鍵。

[改变方向]特性：1－移动范围只能在端点与端点之间2－它会随着参考点的移动位置不会改变距离3－可以输入数据来定需要的距离（也可以量尺寸用）C 相交点：是在两根线条重叠的地方加相交点，在制版的时候最好再把它改成特性点这样在调整的时候不会跟着移动。

D 加点：在線上增加一個【特性點】或【曲線點】配合鍵: [加曲線點] [垂直或水平加點]特性1－加曲线点时随便找个点作为参考点，但必须按住2－加特性点时随便找个点作为参考点直接加点就是特性点。

（加点时都可以输入数据）F 相关内点：在工作頁上凌空加一個【相關內點】如:釘鈕位。

配合鍵垂直或水平加點] QWAS [旋轉角度]特性：1－凌空加點,可隨在加在任何位置。

2－可利用輸入框輸入水平、垂直、距離及角度。

3－根据参考点自动放码G 两点对齐：以垂直或水平对齐任何点配合键：空白键；〔改变方向〕特性：1－可先選擇多點同時修正（但要用右键选择）。

2－曲線點要先顯示。

H 三点对齐：選兩點為參考軸線﹐以直線形式對齊其他點。

特性: 1－可先選擇多點同時修正。

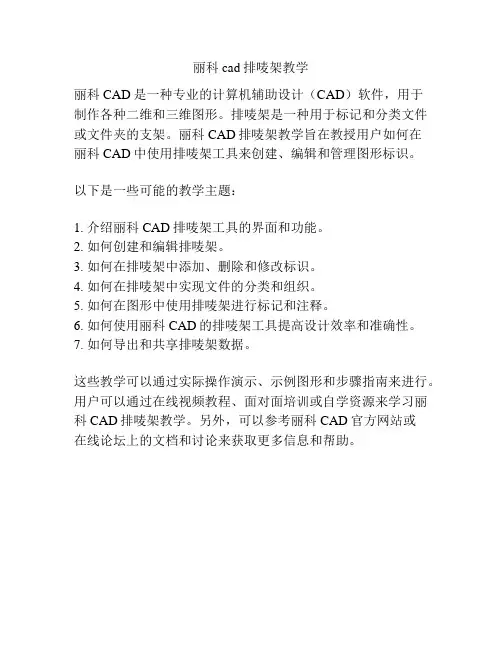

丽科cad排唛架教学
丽科CAD是一种专业的计算机辅助设计（CAD）软件，用于
制作各种二维和三维图形。

排唛架是一种用于标记和分类文件或文件夹的支架。

丽科CAD排唛架教学旨在教授用户如何在
丽科CAD中使用排唛架工具来创建、编辑和管理图形标识。

以下是一些可能的教学主题：
1. 介绍丽科CAD排唛架工具的界面和功能。

2. 如何创建和编辑排唛架。

3. 如何在排唛架中添加、删除和修改标识。

4. 如何在排唛架中实现文件的分类和组织。

5. 如何在图形中使用排唛架进行标记和注释。

6. 如何使用丽科CAD的排唛架工具提高设计效率和准确性。

7. 如何导出和共享排唛架数据。

这些教学可以通过实际操作演示、示例图形和步骤指南来进行。

用户可以通过在线视频教程、面对面培训或自学资源来学习丽科CAD排唛架教学。

另外，可以参考丽科CAD官方网站或
在线论坛上的文档和讨论来获取更多信息和帮助。
