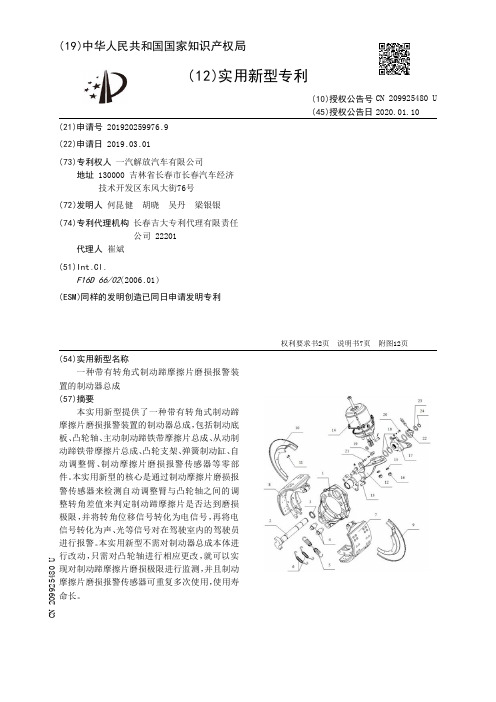

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259976.9(22)申请日 2019.03.01(73)专利权人 一汽解放汽车有限公司地址 130000 吉林省长春市长春汽车经济技术开发区东风大街76号(72)发明人 何昆健　胡晓　吴丹　梁银银　(74)专利代理机构 长春吉大专利代理有限责任公司 22201代理人 崔斌(51)Int.Cl.F16D 66/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种带有转角式制动蹄摩擦片磨损报警装置的制动器总成(57)摘要本实用新型提供了一种带有转角式制动蹄摩擦片磨损报警装置的制动器总成，包括制动底板、凸轮轴、主动制动蹄铁带摩擦片总成、从动制动蹄铁带摩擦片总成、凸轮支架、弹簧制动缸、自动调整臂、制动摩擦片磨损报警传感器等零部件。

本实用新型的核心是通过制动摩擦片磨损报警传感器来检测自动调整臂与凸轮轴之间的调整转角差值来判定制动蹄摩擦片是否达到磨损极限，并将转角位移信号转化为电信号，再将电信号转化为声、光等信号对在驾驶室内的驾驶员进行报警。

本实用新型不需对制动器总成本体进行改动，只需对凸轮轴进行相应更改，就可以实现对制动蹄摩擦片磨损极限进行监测，并且制动摩擦片磨损报警传感器可重复多次使用，使用寿命长。

权利要求书2页 说明书7页 附图12页CN 209925480 U 2020.01.10C N 209925480U权　利　要　求　书1/2页CN 209925480 U1.一种带有转角式制动蹄摩擦片磨损报警装置的制动器总成，其特征在于，该制动器总成包括制动底板(1)、凸轮轴(2)、凸轮轴垫圈(3)、制动蹄铁销轴(4)、回位弹簧(5)、拉紧弹簧(6)、主动制动蹄铁带摩擦片总成(7)、从动制动蹄铁带摩擦片总成(8)、前挡尘盘(9)、后挡尘盘(10)、挡尘盘连接螺栓(11)、凸轮支架(12)、凸轮支架连接螺栓(13)、弹簧制动缸(14)、弹簧垫圈(15)、螺母(16)、自动调整臂(17)、调整垫片(18)、自动调整臂支架(19)、自动调整臂支架连接螺栓(20)、自动调整臂支架固定螺栓(21)、制动摩擦片磨损报警传感器(22)、制动摩擦片磨损报警传感器固定挡片(23)、卡簧(24)、制动摩擦片磨损报警传感器定位销(25)、弹簧制动缸固定销(26)、平垫片(27)、开口销(28)；所述的凸轮轴(2)设置在制动底板(1)的上方；所述的凸轮轴垫圈(3)设置在凸轮轴(2)与制动底板(1)之间；所述的制动蹄铁销轴(4)安装在制动底板(1)下端设置的制动蹄铁销轴安装孔(1-7)中；所述的制动蹄铁销轴(4)与制动蹄铁销轴安装孔(1-7)过盈配合；所述的主动制动蹄铁带摩擦片总成(7)设置在制动底板(1)的左边、前侧；所述的从动制动蹄铁带摩擦片总成(8)设置在制动底板(1)的左边、后侧；所述的主动制动蹄铁带摩擦片总成(7)和从动制动蹄铁带摩擦片总成(8)通过回位弹簧(5)和拉紧弹簧(6)分别与凸轮轴(2)和制动蹄铁销轴(4)相配合固定在制动底板(1)左边的前侧和后侧；所述的回位弹簧(5)挂在主动制动蹄铁带摩擦片总成(7)和从动制动蹄铁带摩擦片总成(8)上设置的回位弹簧挂销(7-5)之间；所述的拉紧弹簧(6)挂在主动制动蹄铁带摩擦片总成(7)和从动制动蹄铁带摩擦片总成(8)上设置的拉紧弹簧挂孔(7-12)上；所述的前挡尘盘(9)设置在制动底板(1)的右边、前侧；所述的后挡尘盘(10)设置在制动底板(1)右边、后侧；所述的前挡尘盘(9)和后挡尘盘(10)均通过挡尘盘连接螺栓(11)固定在制动底板(1)上；所述的凸轮支架(12)设置在制动底板(1)的右侧上方；所述的凸轮支架(12)通过凸轮支架连接螺栓(13)与制动底板(1)固定连接；所述的弹簧制动缸(14)安装在凸轮支架(12)上；所述的弹簧制动缸(14)通过弹簧垫圈(15)和螺母(16)与凸轮支架(12)相紧固连接；所述的自动调整臂(17)设置在凸轮支架(12)的右端，通过凸轮轴配合内花键(17-1)与凸轮轴(2)上设置的自动调整臂配合外花键(2-2)相连接；所述的自动调整臂(17)通过弹簧制动缸固定销(26)、平垫片(27)、开口销(28)与弹簧制动缸(14)相连接；所述的自动调整臂(17)与凸轮支架(12)之间设置有调整垫片(18)和自动调整臂支架(19)；所述的自动调整臂支架(19)分别通过自动调整臂支架连接螺栓(20)和自动调整臂支架固定螺栓(21)将自动调整臂(17)的自动调整机构(17-3)与凸轮支架(12)上设置的自动调整臂支架连接臂(12-6)相固定；所述的制动摩擦片磨损报警传感器(22)设置在自动调整臂(17)的右端；所述的制动摩擦片磨损报警传感器(22)通过定位销(25)与自动调整臂(17)相固定；所述的制动摩擦片磨损报警传感器(22)通过设置在制动摩擦片磨损报警传感器中间的配合键(22-1)与凸轮轴(2)右端轴径处顶端设置的制动蹄摩擦片磨损报警传感器固定键槽(2-4)相配合连接；所述的制动摩擦片磨损报警传感器(22)的右端设置有一个制动摩擦片磨损报警传感器固定挡片(23)；在制动摩擦片磨损报警传感器固定挡片(23)的右侧设置的有一个卡簧(24)。

专利名称：一种制动器摩擦片厚度预警系统专利类型：发明专利
发明人：廖神送,徐珊珊,许志,章磊,孔亮,喻森林申请号：CN201911346187.X
申请日：20191224
公开号：CN110953275A
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本发明公开了一种制动器摩擦片厚度预警系统，包括有在制动器中的下制动蹄摩擦片中设置一个沉孔，并往沉孔内埋入铜质沉头螺钉，当摩擦片磨损至铜质沉头螺钉时，铜质沉头螺钉露出的上端探头与制动鼓相接触，以完成接地构成回路，此时点亮报警灯，同时报警器发出警报，报警信息通过报警线传输到车载系统中显示；通过在制动器中的下制动蹄摩擦片中设置一个沉孔来埋入铜质沉头螺钉，以感应制动鼓，当与制动鼓相接触时，则发出报警信息，以告知用户摩擦片磨损问题。

申请人：合肥美桥汽车传动及底盘系统有限公司
地址：230011 安徽省合肥市包河工业区上海路9号
国籍：CN
代理机构：安徽省蚌埠博源专利商标事务所
代理人：胡建豪
更多信息请下载全文后查看。

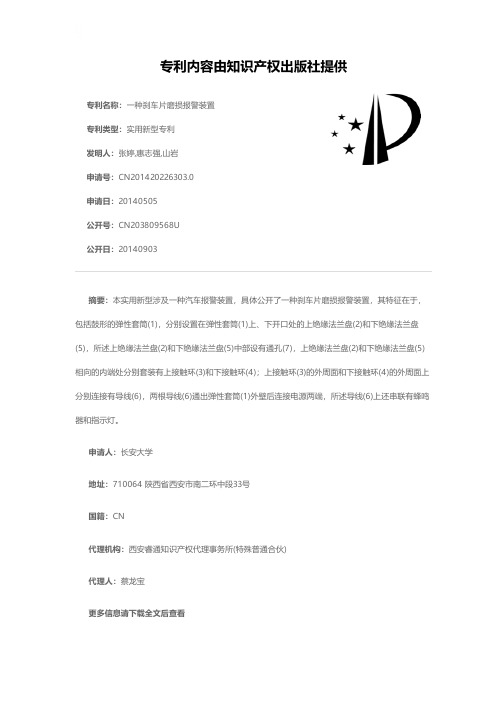

专利名称：一种刹车片磨损报警装置专利类型：实用新型专利
发明人：张婷,惠志强,山岩
申请号：CN201420226303.0
申请日：20140505
公开号：CN203809568U
公开日：
20140903
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种汽车报警装置，具体公开了一种刹车片磨损报警装置，其特征在于，包括鼓形的弹性套筒(1)，分别设置在弹性套筒(1)上、下开口处的上绝缘法兰盘(2)和下绝缘法兰盘(5)，所述上绝缘法兰盘(2)和下绝缘法兰盘(5)中部设有通孔(7)，上绝缘法兰盘(2)和下绝缘法兰盘(5)相向的内端处分别套装有上接触环(3)和下接触环(4)；上接触环(3)的外周面和下接触环(4)的外周面上分别连接有导线(6)，两根导线(6)通出弹性套筒(1)外壁后连接电源两端，所述导线(6)上还串联有蜂鸣器和指示灯。

申请人：长安大学
地址：710064 陕西省西安市南二环中段33号
国籍：CN
代理机构：西安睿通知识产权代理事务所(特殊普通合伙)
代理人：蔡龙宝
更多信息请下载全文后查看。

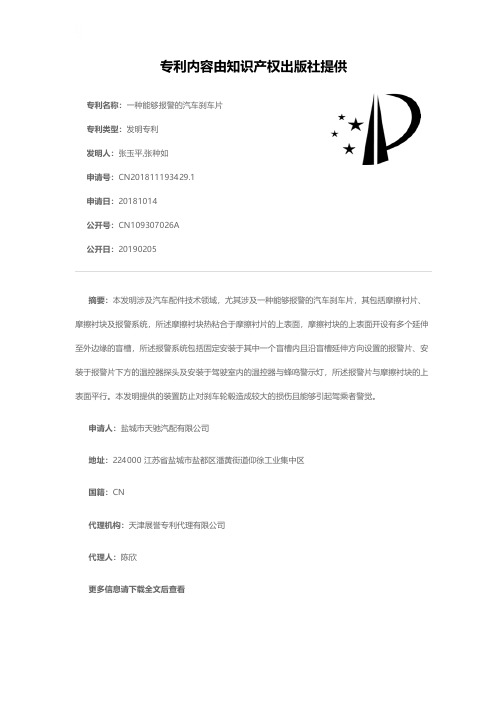

专利名称：一种能够报警的汽车刹车片专利类型：发明专利
发明人：张玉平,张种如
申请号：CN201811193429.1
申请日：20181014
公开号：CN109307026A
公开日：
20190205
专利内容由知识产权出版社提供
摘要：本发明涉及汽车配件技术领域，尤其涉及一种能够报警的汽车刹车片，其包括摩擦衬片、摩擦衬块及报警系统，所述摩擦衬块热粘合于摩擦衬片的上表面，摩擦衬块的上表面开设有多个延伸至外边缘的盲槽，所述报警系统包括固定安装于其中一个盲槽内且沿盲槽延伸方向设置的报警片、安装于报警片下方的温控器探头及安装于驾驶室内的温控器与蜂鸣警示灯，所述报警片与摩擦衬块的上表面平行。

本发明提供的装置防止对刹车轮毂造成较大的损伤且能够引起驾乘者警觉。

申请人：盐城市天驰汽配有限公司
地址：224000 江苏省盐城市盐都区潘黄街道仰徐工业集中区
国籍：CN
代理机构：天津展誉专利代理有限公司
代理人：陈欣
更多信息请下载全文后查看。

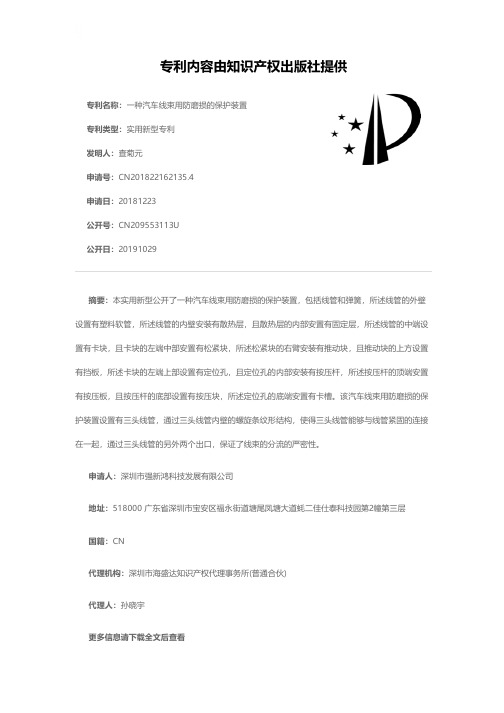

专利名称：一种汽车线束用防磨损的保护装置专利类型：实用新型专利
发明人：查菊元
申请号：CN201822162135.4
申请日：20181223
公开号：CN209553113U
公开日：
20191029
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种汽车线束用防磨损的保护装置，包括线管和弹簧，所述线管的外壁设置有塑料软管，所述线管的内壁安装有散热层，且散热层的内部安置有固定层，所述线管的中端设置有卡块，且卡块的左端中部安置有松紧块，所述松紧块的右臂安装有推动块，且推动块的上方设置有挡板，所述卡块的左端上部设置有定位孔，且定位孔的内部安装有按压杆，所述按压杆的顶端安置有按压板，且按压杆的底部设置有按压块，所述定位孔的底端安置有卡槽。

该汽车线束用防磨损的保护装置设置有三头线管，通过三头线管内壁的螺旋条纹形结构，使得三头线管能够与线管紧固的连接在一起，通过三头线管的另外两个出口，保证了线束的分流的严密性。

申请人：深圳市强新鸿科技发展有限公司
地址：518000 广东省深圳市宝安区福永街道塘尾凤塘大道蚝二佳仕泰科技园第2幢第三层
国籍：CN
代理机构：深圳市海盛达知识产权代理事务所(普通合伙)
代理人：孙晓宇
更多信息请下载全文后查看。

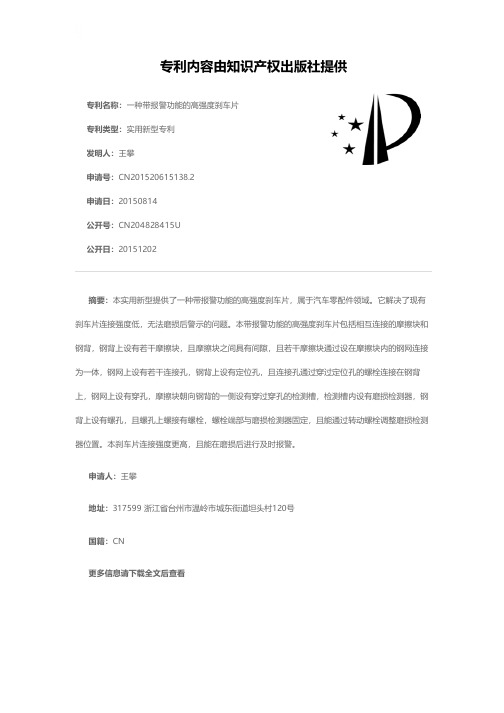

专利名称：一种带报警功能的高强度刹车片专利类型：实用新型专利
发明人：王攀
申请号：CN201520615138.2
申请日：20150814
公开号：CN204828415U
公开日：
20151202
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种带报警功能的高强度刹车片，属于汽车零配件领域。

它解决了现有刹车片连接强度低，无法磨损后警示的问题。

本带报警功能的高强度刹车片包括相互连接的摩擦块和钢背，钢背上设有若干摩擦块，且摩擦块之间具有间隙，且若干摩擦块通过设在摩擦块内的钢网连接为一体，钢网上设有若干连接孔，钢背上设有定位孔，且连接孔通过穿过定位孔的螺栓连接在钢背上，钢网上设有穿孔，摩擦块朝向钢背的一侧设有穿过穿孔的检测槽，检测槽内设有磨损检测器，钢背上设有螺孔，且螺孔上螺接有螺栓，螺栓端部与磨损检测器固定，且能通过转动螺栓调整磨损检测器位置。

本刹车片连接强度更高，且能在磨损后进行及时报警。

申请人：王攀
地址：317599 浙江省台州市温岭市城东街道坦头村120号
国籍：CN
更多信息请下载全文后查看。
