高中物理第二章直流电路第7节学生实验练习使用多用电表课时训练含解析教科版选修

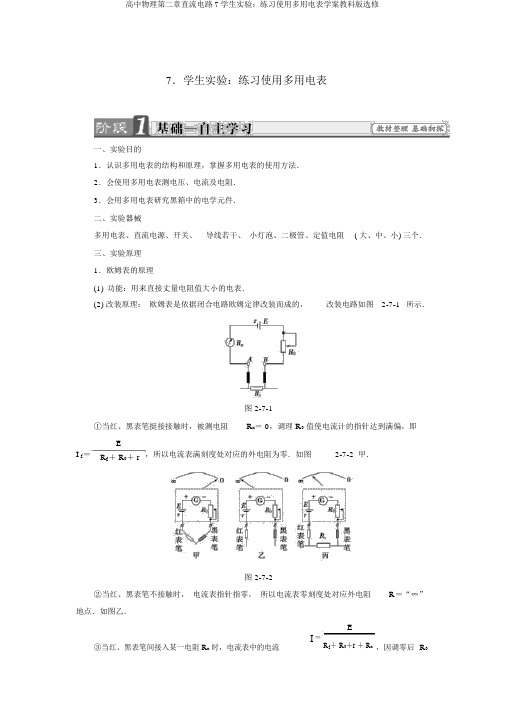

7．学生实验：练习使用多用电表一、实验目的1．认识多用电表的结构和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表研究黑箱中的电学元件．二、实验器械多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻( 大、中、小) 三个．三、实验原理1．欧姆表的原理(1)功能：用来直接丈量电阻值大小的电表．(2) 改装原理：欧姆表是依据闭合电路欧姆定律改装而成的，改装电路如图2-7-1所示．图 2-7-1①当红、黑表笔挺接接触时，被测电阻R x＝0，调理 R0值使电流计的指针达到满偏，即EI g＝Rg＋ R0＋ r，所以电流表满刻度处对应的外电阻为零．如图2-7-2 甲．图 2-7-2②当红、黑表笔不接触时，电流表指针指零，所以电流表零刻度处对应外电阻R＝“∞”地点．如图乙．E③当红、黑表笔间接入某一电阻R x时，电流表中的电流I＝R g＋ R0＋r ＋ R x，因调零后 R＋R g＋ r 保持不变，所以 R x与 I 一一对应．若在电流表刻度盘上直接标出与I 相对应的 R x 值，就能够从刻度盘上直接读出R x值了，如图丙．④当不接电阻直接将两表笔连结在一同时，调理滑动变阻器使电流表达到满偏，此时有I g＝E E1，当外加电阻 R x＝R0＋ R g＋ r 时，电流为 I ＝＋0＋ g＋＝ I g，此时电流表指r＋ g＋ 0R r2x针指在刻度盘的中央，该电阻叫中值电阻．2．多用电表的原理(1)本质：让电流表、电压表、欧姆表共同使用一个表头组装而成的．(2)功能①测电流：这时表头并联有分流电阻，并联不一样的分流电阻就成为不一样量程的电流表．②测电压：这时表头串连有分压电阻，串连不一样的分压电阻就成为不一样量程的电压表．③测电阻：这时表头串连了电池和调零电阻．(3)结构：如图 2-7-3 所示，表的上半部分是表头，表头的表盘上有电流、电压、电阻等多种刻度，此中最下边一行是沟通电压表的刻度，最上边一行是欧姆表的刻度，这两个刻度是不平均的，其他各样刻度都是平均的；表的下半部分的中心是选择开关，四周标有丈量功能的地区及量程 ( 或倍率 ) ．图 2-7-33．二极管的单导游电性晶体二极管是半导体资料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图 2-7-4 甲所示．晶体二极管拥有单导游电性( 符号上的箭头表示同意电流经过的方向) ．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．甲乙丙图 2-7-4一、实验步骤1．察看多用电表的外形，认识选择开关的丈量项目及量程．2．检查多用电表的指针能否停在表盘刻度左端的零地点．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔．4．如图 2-7-5 甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两头的电压．5．如图乙所示连好电路，将选择开关置于直流电流挡，丈量经过小灯泡的电流．甲乙图 2-7-56．利用多用电表的欧姆挡测三个定值电阻的阻值，比较丈量值和真切值的偏差．7．研究二极管的单导游电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正、负极．二、数据办理1．测电阻时，电阻值等于表针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．假如所读表盘的最小刻度为1、 0.1 、 0.001 等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2 、 0.02 、 0.5 、 0.05 等，读数时只读到与最小刻度位数同样即可．三、偏差剖析1．电池用旧后，电动势会减小，内电阻会变大，以致电阻丈量值偏大，要实时换电池．2．欧姆表的表盘刻度不平均，估读时易带来偏差．3．因为欧姆表刻度的非线性，表头指针偏转过大或过小都会使偏差增大，所以要采用适合挡位，使指针指中值邻近．4．读数时的观察易形成有时偏差，要垂直表盘正对指针读数．四、注意事项1．使用多用电表前，应察看指针能否指向电流表的零刻度线，如有偏差，应用螺丝刀调理多用电表中间的定位螺丝，使多用电表的指针指在电流表的零刻度．2．测电阻时，待测电阻要跟其他元件和电源断开，不可以用手接触表笔的金属杆．3．合理选择欧姆挡的量程，使指针尽量指在表盘中央地点邻近．4.换用欧姆挡的另一量程时，必定要从头进行电阻调零，才能进行丈量．5．读数时，应将表针示数乘选择开关所指的倍率．6．丈量完成时，要把表笔从测试孔中拔出，选择开关应置于沟通电压最高挡或“OFF”挡，若长久不用时，还应把电池拿出.实验研究1多用电表的使用步骤和读数用多用电表的欧姆挡丈量一未知电阻的阻值，若将选择倍率的旋钮拨至“× 100 Ω”的挡时，丈量时指针停在刻度盘0 邻近处，为了提升丈量的精准性，有以下可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“× 1 k ”挡C．将选择开关拨至“×10”挡D．将两根表笔分别接触待测电阻的两头，记下读数E．调理调零电阻，使指针停在“0”刻度线上F．将选择开关拨至沟通电压最高挡上将上述中必需的步骤选出来，这些必需步骤的合理的次序是__________________(填写步骤的代号) ；若操作正确，上述 D 步骤中，指针偏转状况如图2-7-6所示，则此未知电阻的阻值R x＝________.图 2-7-6【分析】用多用电表的欧姆挡测未知电阻时，指针停在中值(中心地点)邻近时丈量误差较小，当用“× 100”挡丈量时，指针停在0 邻近，说明该待测电阻的阻值相对该挡比较小，为了提升丈量精度，应换低倍率“×10”的挡来丈量，换挡以后，一定从头调零，以后再接入未知电阻进行丈量和读取数据．丈量后如临时不使用此多用电表，应将选择开关置于沟通电压最高挡上，待测电阻的阻值为读数乘以倍率，即R x＝16×10Ω＝160Ω.【答案】C、 A、 E、 D、F 160 Ω实验研究 2用多用电表检测电路故障如图 2-7-7所示的电路中，1、2、3、4、5、6为连结点的标号．在开封闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、 3 根导线以及电路中的各连结点．(1)为了检测小灯泡以及 3 根导线，在连结点 1、2 已接好的状况下，应入采用多用电表的________挡．在连结点1、 2 同时断开的状况下，应入采用多用电表的________________挡．图 2-7-7(2) 在开封闭合的状况下，若测得 5、6 两点间的电压靠近电源的电动势，则表示________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡能否有故障的详细步骤．________________________________________________________________【分析】用多用电表欧姆挡测电阻时一定将其从电路中止开，在点 1 和点 2 已接好的状况下，应采用多用电表的电压挡丈量各器械两头的电压；点1和点 2 同时断开时，能够用欧姆挡进行丈量．在开封闭合时，若测得5、 6 两点间电压靠近电源电动势，可知开关或连接点 5、 6 出现故障．把小灯泡拆离电路后，查验小灯泡能否断路可用多用电表的欧姆挡，调零后进行丈量，假如电阻无量大，说明灯泡是断路的．【答案】(1) 电压欧姆(2)开关或连结点 5、 6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡可否正常工作；③丈量小灯泡的电阻，若电阻为无量大，表示小灯泡有故障．学业分层测评( 十三 )( 建议用时： 45 分钟 )1．下述对于用多用电表欧姆挡测电阻的说法中正确的选项是()A．丈量电阻时，假如指针偏转过大，应将选择开关S 拨至倍率较小的挡位，从头调零后丈量B．丈量电阻时，假如红、黑表笔分别插在负、正插孔，则会影响丈量结果C．丈量电路中的某个电阻，能够在原电路上丈量D．丈量阻值不一样的电阻时，都一定从头调零【分析】丈量电阻时，若指针偏转过大，说明被测电阻较小，应采用倍率较小的挡位并从头调零， A 项正确；丈量时按规定红、黑表笔分别插正、负插孔，但表笔不过两个丈量的引线，自己并无正负，故调动不会影响丈量结果， B 项错误；丈量电路中的某个电阻，一定与原电路断开丈量， C 项错误；使用欧姆挡时，换挡后应从头调零，若丈量不一样电阻，不用换挡则不需要从头调零，D项错误．【答案】A2．一只多用电表有 4 个欧姆挡，分别为×1、× 10、× 100、× 1k，欧姆挡表盘的中间刻度值为“ 15”．现用它来丈量一未知电阻的阻值，先将选择开关置于“×100”挡处，接着将红表笔和黑表笔接触，发现表针指在“0”处，而后进行丈量，结果发现表针指在欧姆档刻度值为“ 200”的刻度线邻近，为了使丈量结果更正确，一定换档并从头丈量，以下说法正确的选项是 ()【导学号： 96322145】A．一定将选择开关改为置于“×10”挡处B．一定将选择开关改为置于“×1”挡处C．换挡以后一定从头调零才能进行丈量D．换挡以后不用从头调零就能进行丈量【分析】采用“× 100”挡指针指在“ 200”处，读数约为20 000 Ω，说明采用的量程偏小，应采用× 1 k挡，从头调零后进行丈量．故 C 正确， A、 B、 D错误．【答案】C3．(1)使用多用电表粗测某一电阻，操作过程分以下四个步骤，请把第②步的内容填在相应的地点上：①将红、黑表笔分别插入多用电表的“＋”“－”插孔，选择开关置于电阻×100挡．②_____________________________________________________________.③把红、黑表笔分别与电阻的两头相接，读出被测电阻的阻值．④将选择开关置于沟通电压的最高挡或“OFF”挡．(2)若上述第③步中，多用电表的示数如图2-7-8 所示，则粗测电阻值为 ________Ω .图2-7-8【分析】(1) 依据用多用电表欧姆挡测电阻的原则知，步骤②应是将红、黑表笔短接，调理欧姆挡调零旋钮，使指针指在电阻的“0”刻度处．(2) 多用电表测得的电阻值应为22×100Ω＝ 2 200Ω .【答案】(1) 将红、黑表笔短接，调理欧姆挡调零旋钮，使指针指在电阻的“0”刻度处(2)2 2004. 如图2-7-9所示为一可供使用的多用电表，S 为选择开关，Q为电阻拦调零旋钮．现在要用它丈量两个电阻的阻值( 图中未画电阻) ．已知阻值分别为R1＝60Ω， R2＝470 kΩ .下边给出了在丈量过程中一系列可能的操作，请你选出能尽可能正确地测定各阻值和切合于多用表安全使用规则的各项操作，而且将它们按合理次序填写在后边的横线上的空白处．图 2-7-9A．旋动 S 使其尖端瞄准电阻拦× 1 kB．旋动 S 使其尖端瞄准电阻拦× 100C．旋动 S 其使尖端瞄准电阻拦× 10D．旋动 S 使其尖端瞄准电阻拦×1E．旋动 S 使其尖端瞄准( ) 500或OFF挡F．将两表笔分别接到R1的两头，读出R1的阻值，随后即断开G．将两表笔分别接到R2的两头，读出R2的阻值，随后即断开H．两表笔短接，调理Q使表针瞄准电阻拦刻度盘上的0，随后即断开所选操作及其次序为( 用字母代号填写) ： ________( 操作步骤能够重复采用) ．【分析】多用电表丈量电阻时，量程的选择以指针在中央邻近时读数较正确，由表盘中值示数约 150 可知，测R1＝ 60 Ω的电阻时，只好选“× 1”挡；测R2＝ 470 kΩ时，应选择“× 1 k ”挡，而且在每次选定量程后，都一定将两表笔短接，进行电阻拦调零，所以题目中所给操作H 需重复采用．在丈量过程中对毕后，功能选择开关一定旋离电阻拦，拨到沟通R1与(R2丈量的先后没有什么限制，但丈量完)高压挡或“ OFF”处，所以合理的操作及次序为AHGDHFE或 DHFAHGE.【答案】AHGDHFE(或DHFAHGE)5．用多用电表欧姆挡 ( ×100) 测试三只晶体二极管，其结果挨次如图丙所示．由图可知，图__________ 中的二极管是好的，该二极管的正极是2-7-10甲、乙、__________端．甲乙丙图 2-7-10【分析】依据二极管加正向电压时，电阻值越小越好，但不可以为零，不然二极管已被击穿，加反向电压时，电阻值越大越好，但不可以无量大，不然二极管引线断开．由题图可知，图甲、丙二极管是坏的，图乙中二极管是好的，且左侧图加的是反向电压，右侧图加的是正a 向电压，因为红表笔插入的是“＋”测试孔，与内部电池负极相连，故二极管的正极是端．【答案】乙a6．在测定金属电阻率的实验中，某同学连结电路如图2-7-11 所示，闭合电键后，发现电路有故障 ( 已知电源、电表和导线均完满，电源电动势为E):【导学号： 96322146】图 2-7-11(1) 若电流表示数为零、电压表示数为E，则发生故障的是________(选填“待测金属丝”“滑动变阻器”或“电键”) ．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至____________ 挡 ( 填“欧姆× 100”“直流电压10 V”或“直流电流 2.5 mA”) ，再将________( 选填“红”或“黑”) 表笔固定在 a 接线柱，把另一支表笔挨次接b、c、d 接线柱．若只有滑动变阻器断路，则多用电表的示数挨次是______________ 、 ______________ 、______________.【分析】(1) 电压表示数为E，说明电压表与电源之间是连通的，没有断路，只好是与其并联部分断路，所以应为待测金属丝有故障．(2)在不拆断电路的状况下，不可以用欧姆表检测．因不可以估测电路中的最大电流，故也不可以用电流挡．从图中能够看出是两节干电池，总电动势不超出10 V，故应用直流电压10 V 挡去丈量，将红表笔接a，使电流从多用电表的＋接线柱流入电表．若滑动变阻器断路，则a、 b 之间电压为0，a、c之间电压为E， a、 d 之间电压为E.【答案】(1) 待测金属丝(2) 直流电压10 V红0 E E。

多用电表的原理 实验：练习使用多用电表1.欧姆表是依据闭合电路欧姆定律，由电流表改装而成，它由表头、电源和可变电阻三部分组成。

2．使用多用电表测电阻时，先要进行机械调零，选完挡后，再进行欧姆调零，每次重新选挡后都要重新进行欧姆调零。

3．利用多用电表可测量电压、电流、电阻，并可应用多用电表判断电路故障、检测二极管的极性及好坏等。

4．使用多用表的欧姆表时才用到内部电源，用电压挡或电流挡时，均用不到内部电源。

一、欧姆表1．原理 依据闭合电路的欧姆定律，由电流表改装而成的。

2．内部构造 由表头、电源和可变电阻三部分组成。

3．测量原理如图所示，当红、黑表笔接入被测电阻Rx 时，通过表头的电流I ＝Er ＋R g ＋R ＋R x 。

改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的 R x 值 ，就可以从刻度盘上直接读出被测电阻的阻值。

当不接电阻直接将两表笔连接在一起时，调节滑动变阻器使电流表达到满偏，此时有I g ＝E r ＋R g ＋R ，若外加电阻R x ＝R ＋R g ＋r 时，电流为I ＝E R x ＋R ＋R g ＋r ＝12I g ，此时电流表指针在刻度盘的中央，该电阻叫中值电阻。

二、多用电表1．用途共用一个表头，可分别测量电压、电流、电阻等物理量。

2．最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用。

3．外形构造如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。

在不使用时，应把选择开关旋转到OFF挡或交流电压最高挡。

三、实验：练习使用多用电表1．测电压(1)选择直流电压挡合适的量程。

(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高。

(3)读数时，首先要认清刻度盘上的最小刻度。

2．测电流(1)选择直流电流挡合适的量程。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

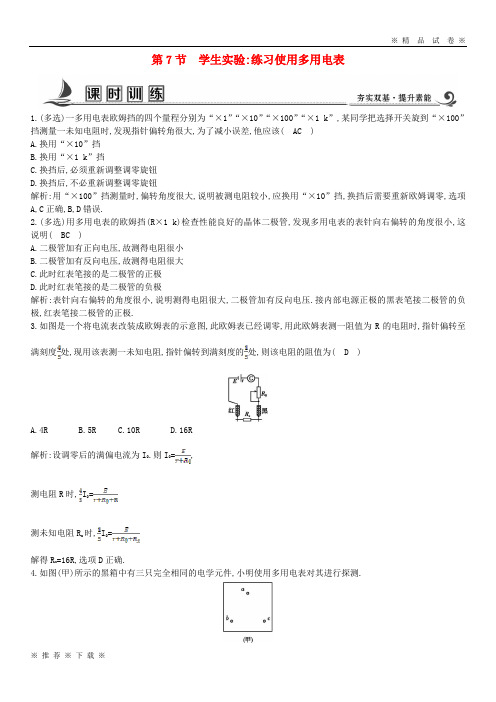

第7节学生实验:练习使用多用电表1.(多选)一多用电表欧姆挡的四个量程分别为“×1”“×10”“×100”“×1 k”,某同学把选择开关旋到“×100”挡测量一未知电阻时,发现指针偏转角很大,为了减小误差,他应该( AC )A.换用“×10”挡B.换用“×1 k”挡C.换挡后,必须重新调整调零旋钮D.换挡后,不必重新调整调零旋钮解析:用“×100”挡测量时,偏转角度很大,说明被测电阻较小,应换用“×10”挡,换挡后需要重新欧姆调零,选项A,C正确,B,D错误.2.(多选)用多用电表的欧姆挡(R×1 k)检查性能良好的晶体二极管,发现多用电表的表针向右偏转的角度很小,这说明( BC )A.二极管加有正向电压,故测得电阻很小B.二极管加有反向电压,故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极解析:表针向右偏转的角度很小,说明测得电阻很大,二极管加有反向电压.接内部电源正极的黑表笔接二极管的负极,红表笔接二极管的正极.3.如图是一个将电流表改装成欧姆表的示意图,此欧姆表已经调零,用此欧姆表测一阻值为R的电阻时,指针偏转至满刻度处,现用该表测一未知电阻,指针偏转到满刻度的处,则该电阻的阻值为( D )A.4RB.5RC.10RD.16R解析:设调零后的满偏电流为I0.则I0=,测电阻R时,I0=测未知电阻R x时,I0=解得R x=16R,选项D正确.4.如图(甲)所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整图(乙)中多用电表的(选填“A”“B”或“C”).(2)在用多用电表的直流电压挡探测黑箱a,b接点间是否存在电源时,一表笔接a,另一表笔应(选填“短暂”或“持续”)接b,同时观察指针偏转情况.(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻值.测量中发现,每对接点间正反向阻值均相等,测量记录如下表.两表笔分别接a,b时,多用电表的示数如图(乙)所示.请将记录表补充完整,并在图(甲)中画出一种可能的电路.解析:(1)多用电表使用前应进行机械调零,机械调零装置为A.(2)使用多用电表进行测量时,为保证电表不被损坏往往要进行试触,即让两表笔进行短暂接触,观察指针偏转情况,若持续接触则有可能损坏电表.(3)黑箱中无电源且每对接点间正反阻值相等,由多用电表读数可知所缺数据为5.0 Ω,由a,b间电阻为5.0 Ω,a,c 间为10.0 Ω,b,c间为15.0 Ω知,电路为a,b间5.0 Ω的电阻与a,c间10.0 Ω的电阻串联而成,电路图如图所示.答案:(1)A (2)短暂(3)5.0 电路图见解析图5.如图所示的电路中,1,2,3,4,5,6为连接点的标号.在开关闭合后,发现小灯泡不亮.现用多用电表检查电路故障,需要检测的有:电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线,在连接点1,2已接好的情况下,应当选用多用电表的挡.在连接点1,2同时断开的情况下,应当选用多用电表的挡.(2)在开关闭合情况下,若测得5,6两点间的电压接近电源的电动势,则表明可能有故障.(3)将小灯泡拆离电路,写出用多用电表检测该小灯泡是否有故障的具体步骤.解析:(1)连接点1,2已接好,不能选用电阻挡,而应选用电压挡;1,2点同时断开时,电路中无电流,应选用电阻挡.(2)5,6两点间的电压接近电源的电动势,说明5,6两点之外与电源的连接是完好的,可能是开关或节点5,6有故障.(3)选择“电阻挡”;红黑表笔对接,检查电阻挡是否正常;测量小灯泡电阻,若电阻“无穷大”,则小灯泡断路.答案:(1)电压(或V) 电阻(或Ω)(2)开关或节点5、6(3)见解析6.(2017·温州十校联合体期中)某同学在练习使用多用电表时连接的电路如图(甲)所示.(1)若旋转选择开关,使尖端对准直流电流挡,此时测得的是通过(填“R1”或“R2”)的电流.(2)若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,则测得的是的电阻.A.R1的电阻B.R2的电阻C.R1和R2的串联电阻D.R1和R2的并联电阻(3)将选择开关拨至“×100 Ω”挡时,测量时指针停在刻度盘0 Ω附近处,为了提高测量的精确度,有下列可供选择的步骤:A.将两根表笔短接B.将选择开关拨至“”挡(填“×1 k”或“×10”)C.将两根表笔分别接触待测电阻的两端,记下读数D.调节调零电阻,使指针停在0 Ω刻度线上E.将选择开关拨至交流电压最高挡上①补全B项步骤.②将上述步骤中必要的步骤选出来,这些必要步骤的合理顺序是(填写步骤的代号).③若操作正确,上述C步骤中,指针偏转情况如图(乙)所示,则所测电阻大小为.解析:(1)多用电表与电阻R1串联,电流相等.(2)断开电路中的开关,R1与R2串联,多用电表接在其两端,旋转选择开关使其尖端对准欧姆挡,则测得的是R1与R2串联电阻,选项C正确.(3)选择开关拨至“×100”挡时,测量时指针停在刻度盘0 Ω附近处,是个小电阻,为了提高测量的精确度,应选择“×10”挡;选择挡位后要进行欧姆调零,然后测电阻,欧姆表使用完毕后,要把选择开关置于“OFF”挡,因此合理的实验步骤是BADCE.答案:(1)R1(2)C (3)①×10 ②BADCE ③160 Ω。

7.学生实验：练习使用多用电表练习1．关于多用电表表盘上的刻度线，下列说法中正确的是()．A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度是均匀的D．电阻刻度上的零刻度线与直流电流的最大值刻度线相对应2．用多用电表欧姆挡测电阻有许多注意事项，下列说法中错误的是()．A．测量前必须机械调零，而且每测一次电阻都要重新调零B．每次换挡后必须欧姆调零C．待测电阻如果是连接在某电路中，应把它与其他元件断开，再进行测量D．测量时手不能接触两表笔的金属杆3．用欧姆表测一个电阻R的阻值，选择开关置于“×10”挡，测量时，指针指到100与200刻度的正中间，可以确定()．A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω4．使用多用电表测电阻时，下列说法中符合实际的有()．A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用多用电表的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值要明显小一些5．如图所示，在用多用电表测直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则()．A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表6．使用中值电阻为25 Ω(×1挡)的多用电表测量两个定值电阻(阻值约为R1＝2 Ω和R2＝30 kΩ)，在下列一系列操作中，选出能较准确地测定各阻值并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：A．转动选择开关置于“×1 k”挡B．转动选择开关置于“×100”挡C．转动选择开关置于“×10”挡D．转动选择开关置于“×1”挡E．转动选择开关置于“OFF”挡F．将两表笔分别接触R1两端，读出R1的阻值后随即断开G．将两表笔分别接触R2两端，读出R2的阻值后随即断开H ．将两表笔短接，调节调零旋钮，使指针指在“0”刻度线处所选操作的合理顺序是_______．7．如左下图为实验用的欧姆表的电路，把红、黑表笔接触时，调节R 0，当R 0＝16.2 kΩ时表头指针刚好满刻度至A 点，右下图为表面刻度盘，已知中心刻度B 点的刻度值为18 kΩ，不计电源内阻．(1)求表头G 的内阻；(2)当测某一电阻时，指针偏至C 点，12OC OB ，则该电阻阻值为多少？参考答案1. 答案：ABD2. 答案：A3. 答案：C4. 答案：ABD5. 答案：A6. 答案：DHFAHGE7. 答案：(1)1.8 kΩ (2)54 kΩ解析：(1)根据闭合电路欧姆定律，满偏电流I g ＝E R Ω 所以表盘的中心刻度对应关系为 2gI E R R ΩΩ=+ R Ω为欧姆表的内阻值刻度R Ω＝R 0＋R gR g ＝R Ω－R 0＝(18－16.2) kΩ＝1.8 kΩ.(2)指针指向C 点时，电流为14g I ，则有 14g xE I R R Ω=+ 可得R x ＝3R Ω＝54 kΩ.。

点囤市安抚阳光实验学校第7节学生：练习使用多用电表1．多用电表可以用来测量________、________、________，并且每一种测量都有几个量程．上半部为________，表盘上有电流、电压、电阻各种量程的刻度；下半部为____________，它的四周刻着各种测量功能和量程．2．二极管具有____________；当给二极管加上____________时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上____________时，二极管电阻很大，就像断开的开关一样．3．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整____________，使指针________．(2)选择开关置于欧姆挡的“×1”挡量程上，将红、黑表笔________，调节____________旋钮，使指针指到____________位置，然后________表笔．(3)将两表笔分别接触标值为几十欧的值电阻两端，读出指示的电阻值，与标值进行比较，然后________表笔．(4)选择开关改置“×100”挡，重进行____________．(5)将两表笔分别接触标值为几千欧的电阻两端，读出指示的电阻值，与标值进行比较，然后____________表笔．4．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E，内阻r，电流表的内阻R g，调零电阻R0，待测电阻R x；由闭合电路欧姆律得：I＝____________________________________________，式中R x与电流I虽不成正比，但有对关系，所以欧姆表的刻度是____________的，且待测电阻R x越小，指针偏转________，当R x于零时，调节R0使电流满刻度，即欧姆表的“0”欧姆位置．图1【概念规律练】知识点一多用电表欧姆挡的原理1．若某欧姆表表头的满偏电流为5 mA，内装一节干电池，电动势为1.5 V，那么该欧姆表的内阻为________ Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的3/4处，则待测电阻的阻值为________ Ω.知识点二使用多用电表测电阻2．室进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择开关旋至电阻挡“×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图2所示；图2(4)______________________________________________________________________；(5)_____________________________________________________________ _________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF挡，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．【方法技巧练】一、多用电表的使用方法3．图3为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图3(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10 V挡测量电压，则读数为______ V.(3)如果是用“×1”挡测量电阻，则读数为______ Ω.(4)如果是用直流5 mA挡测量电流，则读数为______ mA.二、用多用电表判断电路故障4．如图4所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V 的交流电源连接，ab间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可见( )图4A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通1．关于多用电表表面上的刻度线，下列说法中不正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对D．电阻刻度上的零刻度与直流电流的最大刻度线不对2．在使用多用电表测电阻时，以下说法正确的是( )A．使用前检查指针是否指在电阻挡的“∞”处B．每换一次挡位，都必须重进行电阻挡调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，换倍率较小的挡位来测量3．下列关于多用电表电阻挡的说法中，正确的是( )A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B．红表笔是与表内的电源的负极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，尽量使指针指在中间刻度附近4．甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重调零，而甲没有重调零．则以下说法正确的是( )A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确5．图5中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )图5A．保持K闭合，将红表笔接在a处，黑表笔接在b处B．保持K闭合，将红表笔接在b处，黑表笔接在a处C．将K断开，红表笔接在a处，黑表笔接在b处D．将K断开，红表笔接在b处，黑表笔接在a处6．如图6所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则( )图6A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表7中的①、②、③所示．由图可知，图______中的二极管是好的，该二极管的正极是______端．图78．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，让电表指针尽量指向表盘________(填“左侧”、“右侧”或“”)，否则，在可能的条件下，重选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．9．如图8所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的央，则R x＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)．图8第7节学生：练习使用多用电表答案课前预习练1．电阻电流电压表盘选择开关2．单向导电性正向电压反向电压3．(1)位螺丝指零(2)短接欧姆调零“0”欧姆断开(3)断开(4)欧姆调零(5)断开4.ER x＋R0＋R g＋r不均匀越大课堂探究练1．300 100解析将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时I g＝ER g＋r＋R0，欧姆表的内阻R内＝R g＋r＋R0＝EI g＝1.55×10－3Ω＝300 Ω当电流为34I g时，有34I g＝ER内＋R x，即R内＋R x＝4E3I g＝400 Ω，故R x＝100 Ω2．见解析解析倍率的选取让指针尽可能指在中间位置附近，以减小读数误差，题图中指针偏角太大，由“×10”倍率换成“×1”倍率，更换倍率后要重调零，因此，缺少的步骤为：(4)将选择开关旋至“×1”挡；(5)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零．3．(1)红黑红(2)6.6 (3)8 (4)3.3解析(1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的．(2)用直流10 V挡测电压时，第2行刻度每1大格的电压是2 V，每1小格的电压是0.2 V，指针指在第3大格的第3小格位置，读数为6.6 V.(3)用“×1”欧姆挡测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0 Ω.(4)用直流5 mA挡测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1 mA，每小格的电流是0.1 mA，所以读数为3.3 mA.方法总结读数时一要根据测量物理量找到对的刻度盘，读取测量值．4．C [测量ac时电压为220 V，说明abc这一段电路某点断路，测bd时电压为220 V，说明bcd间某点断路，显然，这两种情况综合的结果便是bc断路．故选C.]方法总结在用多用电表的电压挡进行测量电压时，一要先从量程大的电压挡开始测量，在满足量程的条件下，量程越小越好，这样可以使示数明显，减少测量误差．在用电压挡去判断断路时，无示数，说明测量点电势，即电路是通路，否则测量点间肯有断路．在用欧姆挡去测量判断断路时，首先要断开测量电路，然后再进行测量，如有示数，则测量点间是通路，无示数则为断路．课后巩固练1．D2．ABC [指针偏角小，示数大，换用倍率大的挡位重测量，故D错误．] 3．ABCD [由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．] 4．D [在使用多用电表的电阻挡时一要先进行电阻挡调零，再测量；同时为减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．] 5．C6．B [图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．] 7．②a解析二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于电流由a流向b时二极管的电阻很小，故二极管的正极是a端．8．(1)短接(2)红黑(3) (4)OFF挡解析用多用电表测二极管的反向电阻，将黑表笔接二极管的负极．选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位．为测量准确使指针尽量指向表盘的．测量完毕后，将选择开关指向OFF挡．9．红 5 变大解析由I＝ER g＋R＋r＋R x及I g＝ER g＋R＋r，且指针指，I＝12I g＝150 μA，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．。

2.8-2.9多用电表的原理实验：练习使用多用电表1．关于多用电表，下列说法不正确的是()A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的2．关于多用电表的使用，下列操作正确的是()A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量3．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________。

4．如图为一正在测量中的多用电表表盘。

(1)如果是用直流2.5V挡测量电压，则读数为________V。

(2)如果是用直流5mA挡测量电流，则读数为________mA。

(3)如果是用“×100”挡测量电阻，则读数为________Ω。

5.如图所示为一可供使用的多用电表，S为选择开关，Q为电阻挡调零旋钮。

现在要用它检测两个电阻的阻值(图中未画电阻)。

已知阻值分别为R1＝60Ω，R2＝470kΩ，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理顺序填写在后面的横线上。

A．旋动S使其尖端对准电阻挡×1kB．旋动S使其尖端对准电阻挡×100C．旋动S使其尖端对准电阻挡×10D．旋动S使其尖端对准电阻挡×1E．旋动S使其尖端对准 1 000F．将两表笔分别接到R1的两端，读出R1的阻值，随后即断开G．将两表笔分别接到R2的两端，读出R2的阻值，随后即断开H．两表笔短接，调节Q使表针对准电阻挡刻度盘上的0，随后即断开所选操作及其顺序为(用字母代号填写)：________。
