哈工大电工实验自主设计实验最终报告555组成定时器和计时器

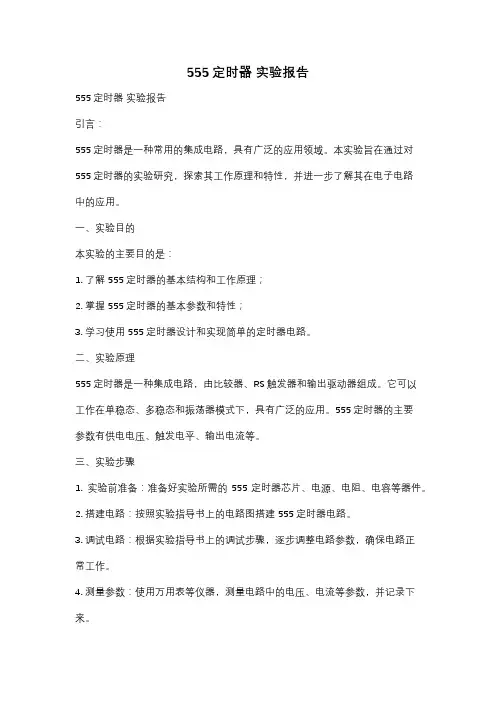

555定时器实验报告555定时器实验报告引言：555定时器是一种常用的集成电路，具有广泛的应用领域。

本实验旨在通过对555定时器的实验研究，探索其工作原理和特性，并进一步了解其在电子电路中的应用。

一、实验目的本实验的主要目的是：1. 了解555定时器的基本结构和工作原理；2. 掌握555定时器的基本参数和特性；3. 学习使用555定时器设计和实现简单的定时器电路。

二、实验原理555定时器是一种集成电路，由比较器、RS触发器和输出驱动器组成。

它可以工作在单稳态、多稳态和振荡器模式下，具有广泛的应用。

555定时器的主要参数有供电电压、触发电平、输出电流等。

三、实验步骤1. 实验前准备：准备好实验所需的555定时器芯片、电源、电阻、电容等器件。

2. 搭建电路：按照实验指导书上的电路图搭建555定时器电路。

3. 调试电路：根据实验指导书上的调试步骤，逐步调整电路参数，确保电路正常工作。

4. 测量参数：使用万用表等仪器，测量电路中的电压、电流等参数，并记录下来。

5. 分析结果：根据实验数据，分析555定时器的工作特性和参数变化规律。

6. 总结实验：总结实验过程中遇到的问题和解决方法，总结实验结果和心得体会。

四、实验结果与分析在实验过程中，我们观察到555定时器在不同电路条件下的稳定工作。

通过调整电路参数，我们成功实现了定时器电路的设计和实现。

根据测量数据和分析结果，我们得出以下结论：1. 555定时器的稳定工作与供电电压、触发电平等参数密切相关；2. 555定时器的输出电流能力有一定限制，需要根据具体应用场景选择合适的驱动电路；3. 555定时器可以通过改变电阻和电容值来调整输出波形的频率和占空比。

五、实验应用555定时器具有广泛的应用领域，常见的应用包括：1. 交通信号灯控制：通过555定时器实现交通信号灯的定时控制，实现交通流畅和安全；2. 脉冲发生器：利用555定时器的振荡特性，设计和实现各种脉冲发生器电路；3. 声音发生器：通过555定时器产生不同频率的方波，实现声音发生器电路；4. 脉宽调制：利用555定时器的占空比可调特性，实现脉宽调制电路。

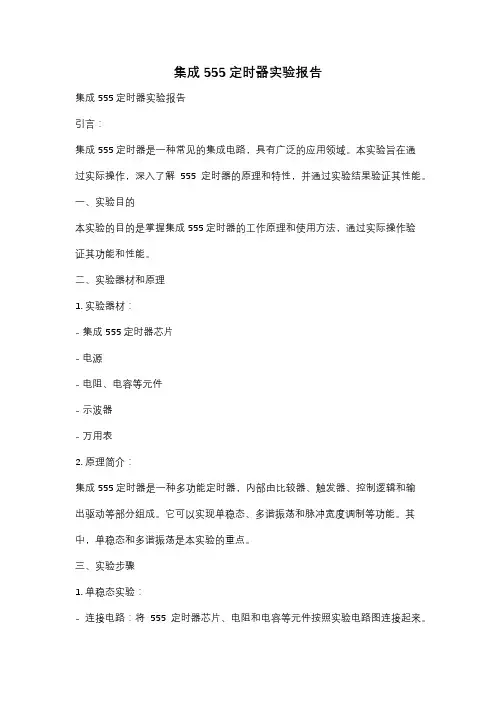

集成555定时器实验报告集成555定时器实验报告引言：集成555定时器是一种常见的集成电路，具有广泛的应用领域。

本实验旨在通过实际操作，深入了解555定时器的原理和特性，并通过实验结果验证其性能。

一、实验目的本实验的目的是掌握集成555定时器的工作原理和使用方法，通过实际操作验证其功能和性能。

二、实验器材和原理1. 实验器材：- 集成555定时器芯片- 电源- 电阻、电容等元件- 示波器- 万用表2. 原理简介：集成555定时器是一种多功能定时器，内部由比较器、触发器、控制逻辑和输出驱动等部分组成。

它可以实现单稳态、多谐振荡和脉冲宽度调制等功能。

其中，单稳态和多谐振荡是本实验的重点。

三、实验步骤1. 单稳态实验：- 连接电路：将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。

- 施加电源：将电源接入电路，保证电压稳定。

- 测量电压：使用万用表测量电路中各个节点的电压，记录下来。

- 观察输出：使用示波器观察555定时器的输出波形，记录下来。

- 调整参数：根据实验要求，逐步调整电阻和电容的数值，观察输出波形的变化。

- 总结结果：根据实验结果，总结单稳态实验的特点和应用。

2. 多谐振荡实验：- 连接电路：将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。

- 施加电源：将电源接入电路，保证电压稳定。

- 测量电压：使用万用表测量电路中各个节点的电压，记录下来。

- 观察输出：使用示波器观察555定时器的输出波形，记录下来。

- 调整参数：根据实验要求，逐步调整电阻和电容的数值，观察输出波形的变化。

- 总结结果：根据实验结果，总结多谐振荡实验的特点和应用。

四、实验结果与分析1. 单稳态实验结果：- 记录了不同电阻和电容数值下的输出波形。

- 分析了电阻和电容对输出波形的影响。

- 总结了单稳态实验的特点和应用。

2. 多谐振荡实验结果：- 记录了不同电阻和电容数值下的输出波形。

- 分析了电阻和电容对输出波形的影响。

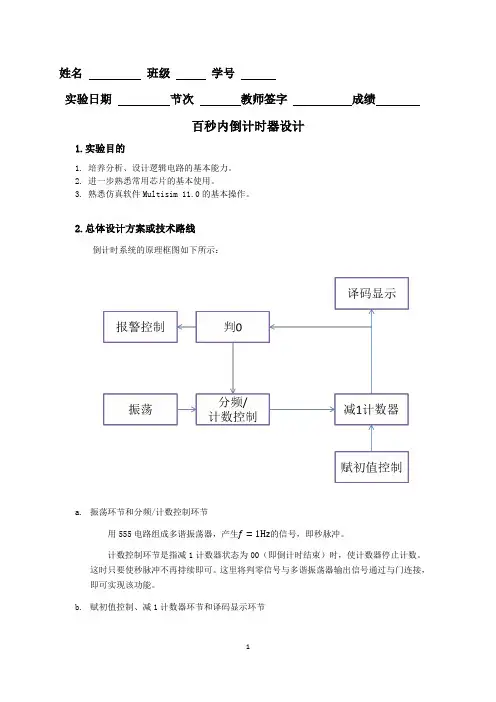

姓名班级学号实验日期节次教师签字成绩百秒内倒计时器设计1.实验目的1. 培养分析、设计逻辑电路的基本能力。

2. 进一步熟悉常用芯片的基本使用。

3. 熟悉仿真软件Multisim 11.0的基本操作。

2.总体设计方案或技术路线倒计时系统的原理框图如下所示：a.振荡环节和分频/计数控制环节用555电路组成多谐振荡器，产生f=1Hz的信号，即秒脉冲。

计数控制环节是指减1计数器状态为00（即倒计时结束）时，使计数器停止计数。

这时只要使秒脉冲不再持续即可。

这里将判零信号与多谐振荡器输出信号通过与门连接，即可实现该功能。

b.赋初值控制、减1计数器环节和译码显示环节这里用两片双时钟加/减计数器74LS192级联即可实现该部分功能。

将计数器输出端接到LED显示管，即可以实现译码显示功能。

c.判零电路和报警控制通过集成或门将计数器各输出连接起来，只有当计数器状态为00（两片74LS90的输出端QDQCQBQA=0000,此时倒计时输出结束），或门输出结果才为0。

将或门输出信号作为判零信号。

则倒计时结束时，秒脉冲停止，计数器不再计数。

将判零连接至非门后，将非门输出信号连接至小喇叭，这样，倒计时结束后，小喇叭发出声响，实现倒计时结束报警功能。

具体实现过程参见原理分析部分。

3.实验电路图图 1 秒脉冲产生及计数控制电路图 2赋初值、减1计数及判零报警电路图3完整电路4. 仪器设备名称、型号实验箱、子板1台双踪示波器1台数字万用表1台555定时器1片74LS90 1片74LS00 1片74LS192 2片74LS32 2片LED数码管2组（实验箱上集成）小喇叭1个（实验箱上集成）电容、电阻、导线等若干5.理论分析或仿真分析结果a.振荡环节和分频/计数控制环节用555电路组成多谐振荡器，产生f=1Hz的信号，即秒脉冲。

由555定时器构建多谐振荡器的基本原理，多谐振荡器的振荡周期为：这里采用Multisim 11.0对电路进行仿真。

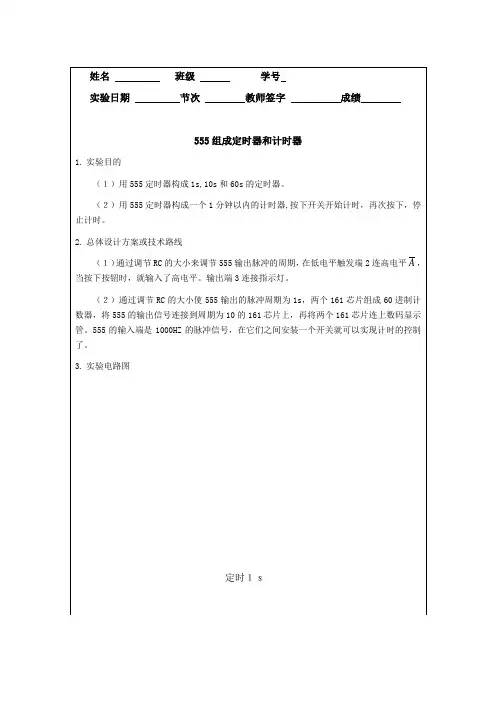

姓名班级学号
实验日期节次教师签字成绩
555组成定时器和计时器
1.实验目的
（１）用555定时器构成1s,10s和60s的定时器。

（２）用555定时器构成一个1分钟以内的计时器,按下开关开始计时，再次按下，停止计时。

2.总体设计方案或技术路线
（１）通过调节RC的大小来调节555输出脉冲的周期，在低电平触发端2连高电平A，当按下按钮时，就输入了高电平。

输出端3连接指示灯。

（２）通过调节RC的大小使555输出的脉冲周期为1s，两个161芯片组成60进制计数器，将555的输出信号连接到周期为10的161芯片上，再将两个161芯片连上数码显示管。

555的输入端是1000HZ的脉冲信号，在它们之间安装一个开关就可以实现计时的控制了。

3.实验电路图
定时１ｓ
定时１０ｓ定时６０ｓ
计时器电路4.仪器设备名称、型号和技术指标
５５５定时器一个
７４ＬＳ１６１两个
电阻：２４０千欧一个
９１０千欧一个
３兆欧一个
３.９兆欧一个
４.７兆欧两个
电容：
１微法一个
２.２微法两个
四引脚ＬＥＤ数码显示管两个
直流稳压电源
实验箱
5. 理论分析或仿真分析结果
6. 详细实验步骤及实验测量数据记录（包括各仪器、仪表量程及内阻的记录）
7. 实验结论
8. 实验中出现的问题及解决对策
9. 本次实验的收获和体会、对电路实验室的意见或建议
10．参考文献。

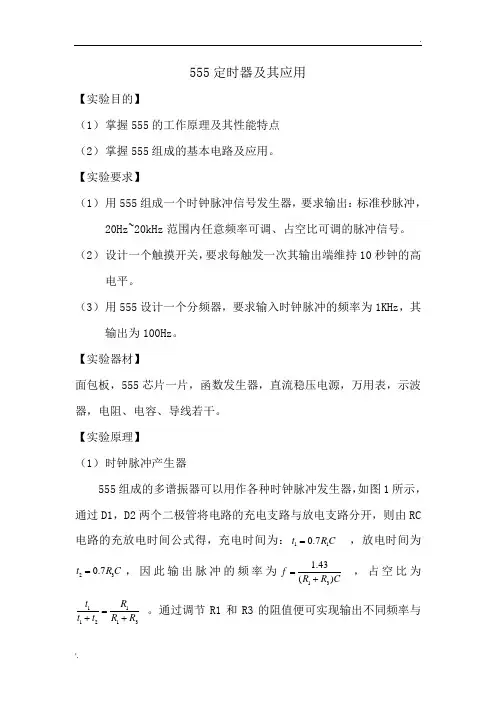

555定时器及其应用【实验目的】（1） 掌握555的工作原理及其性能特点 （2） 掌握555组成的基本电路及应用。

【实验要求】（1） 用555组成一个时钟脉冲信号发生器，要求输出：标准秒脉冲，20Hz~20kHz 范围内任意频率可调、占空比可调的脉冲信号。

（2） 设计一个触摸开关，要求每触发一次其输出端维持10秒钟的高电平。

（3） 用555设计一个分频器，要求输入时钟脉冲的频率为1KHz ，其输出为100Hz 。

【实验器材】面包板，555芯片一片，函数发生器，直流稳压电源，万用表，示波器，电阻、电容、导线若干。

【实验原理】 （1） 时钟脉冲产生器555组成的多谱振器可以用作各种时钟脉冲发生器，如图1所示，通过D1，D2两个二极管将电路的充电支路与放电支路分开，则由RC 电路的充放电时间公式得，充电时间为：110.7t R C = ，放电时间为230.7t R C =，因此输出脉冲的频率为131.43()f R R C=+ ，占空比为111213t R t t R R =++ 。

通过调节R1和R3的阻值便可实现输出不同频率与占空比的脉冲信号。

图 1 时钟脉冲发生器（2） 触摸开关555组成的单稳态触发器可以用作触摸开关，电路如图2所示，其中M 为触摸金属片（或导线）。

静态时无触发脉冲输入，555的输出为低电平即U O =0，发光二极管不亮，当用手触摸金属片M 时，相当于2端输入一负脉冲，555的内部比较器A2翻转，使输出变为高电平即U O =1，发光二极管亮，直到电容C 上的电压充电23C DD U U = 。

发光二极管亮的时间为 1.1tp RC = 。

图 2 触摸开关电路（3） 分频电路由555组成的单稳态触发器可以构成分频比率很大的分频电路，如图3所示。

设输入信号Ui 为一列脉冲串，第一个负脉冲触发2端后，555的输出Uo 变为高电平，电容C 开始充电，由于Uc 未达到23DD U ，Uo 将一直保持为高电平，在这段时间里，输入负脉冲再出发也不起作用。

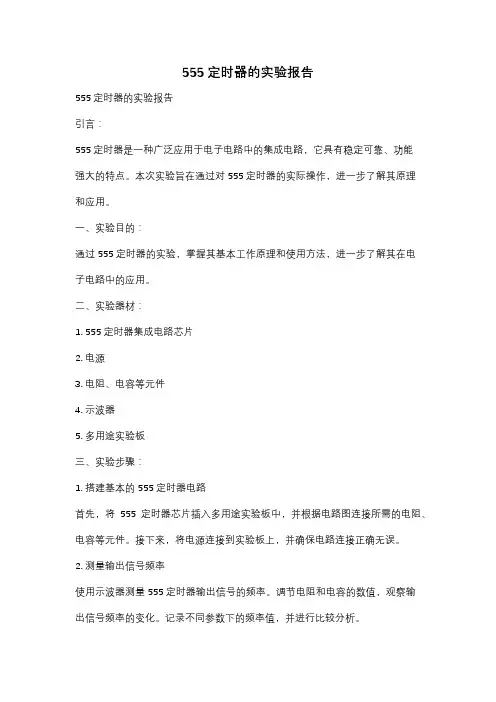

555定时器的实验报告555定时器的实验报告引言：555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定可靠、功能强大的特点。

本次实验旨在通过对555定时器的实际操作，进一步了解其原理和应用。

一、实验目的：通过555定时器的实验，掌握其基本工作原理和使用方法，进一步了解其在电子电路中的应用。

二、实验器材：1. 555定时器集成电路芯片2. 电源3. 电阻、电容等元件4. 示波器5. 多用途实验板三、实验步骤：1. 搭建基本的555定时器电路首先，将555定时器芯片插入多用途实验板中，并根据电路图连接所需的电阻、电容等元件。

接下来，将电源连接到实验板上，并确保电路连接正确无误。

2. 测量输出信号频率使用示波器测量555定时器输出信号的频率。

调节电阻和电容的数值，观察输出信号频率的变化。

记录不同参数下的频率值，并进行比较分析。

3. 观察输出信号波形通过示波器观察555定时器输出信号的波形。

调节电阻和电容的数值，观察波形的变化。

分析不同参数对波形的影响，并记录观察结果。

4. 实现定时功能利用555定时器的稳定性和精确性，设计并实现一个简单的定时器电路。

通过调节电阻和电容的数值，设置所需的定时时间。

观察定时器的准确性和稳定性，并记录实验结果。

四、实验结果和分析：通过实验，我们得到了不同参数下555定时器输出信号的频率和波形。

实验结果表明，电阻和电容的数值对555定时器的工作频率和波形有较大的影响。

较大的电阻和电容数值将导致较低的频率和较长的周期，而较小的数值则会得到相反的结果。

此外，我们还实现了一个简单的定时器电路。

通过调节电阻和电容的数值，我们成功设置了所需的定时时间，并观察到定时器的准确性和稳定性。

这进一步证明了555定时器在电子电路中的实用性和可靠性。

五、实验总结：通过本次实验，我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值，我们可以灵活地控制555定时器的输出频率和波形。

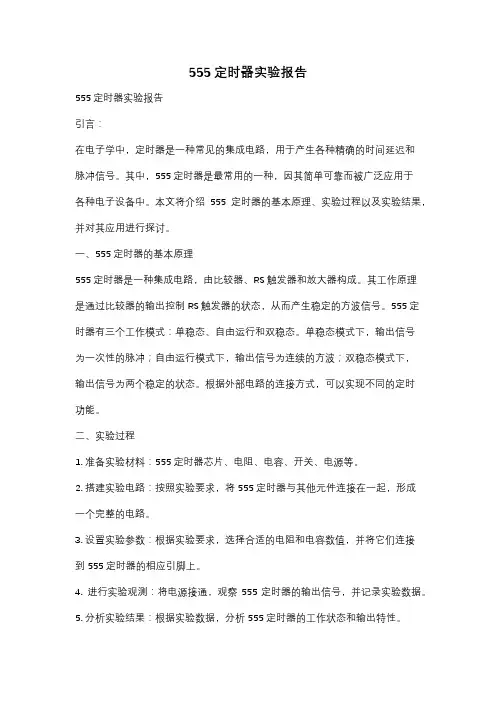

555定时器实验报告555定时器实验报告引言：在电子学中，定时器是一种常见的集成电路，用于产生各种精确的时间延迟和脉冲信号。

其中，555定时器是最常用的一种，因其简单可靠而被广泛应用于各种电子设备中。

本文将介绍555定时器的基本原理、实验过程以及实验结果，并对其应用进行探讨。

一、555定时器的基本原理555定时器是一种集成电路，由比较器、RS触发器和放大器构成。

其工作原理是通过比较器的输出控制RS触发器的状态，从而产生稳定的方波信号。

555定时器有三个工作模式：单稳态、自由运行和双稳态。

单稳态模式下，输出信号为一次性的脉冲；自由运行模式下，输出信号为连续的方波；双稳态模式下，输出信号为两个稳定的状态。

根据外部电路的连接方式，可以实现不同的定时功能。

二、实验过程1. 准备实验材料：555定时器芯片、电阻、电容、开关、电源等。

2. 搭建实验电路：按照实验要求，将555定时器与其他元件连接在一起，形成一个完整的电路。

3. 设置实验参数：根据实验要求，选择合适的电阻和电容数值，并将它们连接到555定时器的相应引脚上。

4. 进行实验观测：将电源接通，观察555定时器的输出信号，并记录实验数据。

5. 分析实验结果：根据实验数据，分析555定时器的工作状态和输出特性。

6. 进一步实验：根据实验结果，可以尝试调整电阻和电容数值，观察输出信号的变化。

三、实验结果通过实验观测和数据记录，我们得到了如下实验结果：1. 当电阻和电容数值较大时，输出信号的频率较低，周期较长。

2. 当电阻和电容数值较小时，输出信号的频率较高，周期较短。

3. 当电阻和电容数值相等时，输出信号的占空比为50%。

4. 当电阻和电容数值不相等时，输出信号的占空比会发生变化。

四、555定时器的应用探讨555定时器作为一种常见的定时器，被广泛应用于各种电子设备中。

它的应用领域包括但不限于以下几个方面：1. 脉冲发生器：通过调整电阻和电容数值，可以产生不同频率和占空比的脉冲信号，用于驱动其他电路或设备。

实验六555集成定时器及应用专业班级：学号：姓名：一、实验目的1，熟悉555集成定时器的组成及工作原理。

2，掌握用定时器构成单稳态电路、多谐振荡电路和施密特触发器。

3，学习用示波器对波形进行定量分析，测量波形的周期，脉宽幅值等。

二、实验仪器及材料1，双踪示波器2，器件NE555 1~ 2片电阻、电容若干三、实验原理与参考电路1，555集成定时器的基本组成555集成电路主要有两个高精度电压比较器，一个基本RS触发器及一个做为放电回路的晶体三极管组成，其结构及管脚排列如下：（1）Vss ：接地端；（2）/TR ：低触发端，此端电平低于Vcc时，引起触发；（3）V out ：输出端；（4）/Rd ：复位端，此端送入一低电平，可使输出变为低电平。

（5）Vco ：电压控制端，此端外接一参考电源时可以改变上下触发电平。

（6）TH ：高触发端，此端电平高于Vcc（上触发电平）时，引起触发。

（7）DISC ：放电端，也可以作为集电极开路输出。

（8）Vcc ：电源端。

2，555电路的基本应用555电路的用途十分广泛，它可以用做时间定时，时间延迟电路，亦可作为自激多谐振荡器，脉冲调制电路，脉冲丢失指示器，报警以及单稳、双稳各种电路，以下介绍几种基本应用。

（1）单稳态电路按图1连接就组成了单稳态电路。

图1R=1K~10M C >1000P脉宽T W = RCln3 ≈1.1RC（2）多谐振荡器当555电路按图2所示连接时，就构成了自激多谐振荡器，其中R1、R2是外接电阻，C是外接电容。

图2电路的振荡周期：T=（R1+2R2）ln2（3）施密特触发器将555定时器的阈值输入端和触发输入端连在一起，便构成了施密特触发器，如下图3所示。

当V i输入0~5的三角波信号时，则从施密特触发器的V o端可得到方波输出。

如将图中的5脚外接控制电压Vco，改变Vco的大小，可以调节回差电压的范围。

如果在555定时器的放电BJT输出端（7脚）外接一电阻，并与另一电源Vcc1相连，则由V o 输出的信号可实现电平转换。

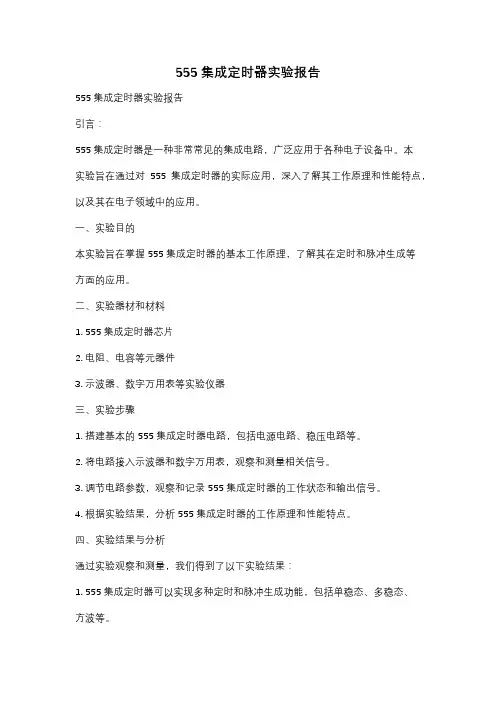

555集成定时器实验报告555集成定时器实验报告引言：555集成定时器是一种非常常见的集成电路，广泛应用于各种电子设备中。

本实验旨在通过对555集成定时器的实际应用，深入了解其工作原理和性能特点，以及其在电子领域中的应用。

一、实验目的本实验旨在掌握555集成定时器的基本工作原理，了解其在定时和脉冲生成等方面的应用。

二、实验器材和材料1. 555集成定时器芯片2. 电阻、电容等元器件3. 示波器、数字万用表等实验仪器三、实验步骤1. 搭建基本的555集成定时器电路，包括电源电路、稳压电路等。

2. 将电路接入示波器和数字万用表，观察和测量相关信号。

3. 调节电路参数，观察和记录555集成定时器的工作状态和输出信号。

4. 根据实验结果，分析555集成定时器的工作原理和性能特点。

四、实验结果与分析通过实验观察和测量，我们得到了以下实验结果：1. 555集成定时器可以实现多种定时和脉冲生成功能，包括单稳态、多稳态、方波等。

2. 通过调节电阻和电容的数值，可以控制定时器的输出频率和占空比。

3. 555集成定时器的输出信号具有较高的稳定性和精确度。

4. 555集成定时器的工作电压范围较广，适用于不同的电子设备。

根据实验结果，我们可以得出以下结论：1. 555集成定时器是一种非常实用和可靠的电子元器件，广泛应用于各种电子设备中。

2. 通过调节电阻和电容的数值，可以实现不同的定时和脉冲生成功能，满足不同应用需求。

3. 555集成定时器的工作稳定性和精确度较高，适用于对时间精度要求较高的应用场景。

4. 555集成定时器的工作电压范围广泛，适用于不同的电子设备和电路设计。

五、实验总结通过本次实验，我们深入了解了555集成定时器的工作原理和性能特点，以及其在电子领域中的应用。

通过调节电阻和电容的数值，我们可以实现不同的定时和脉冲生成功能，满足不同的应用需求。

555集成定时器具有较高的工作稳定性和精确度，适用于对时间精度要求较高的场景。

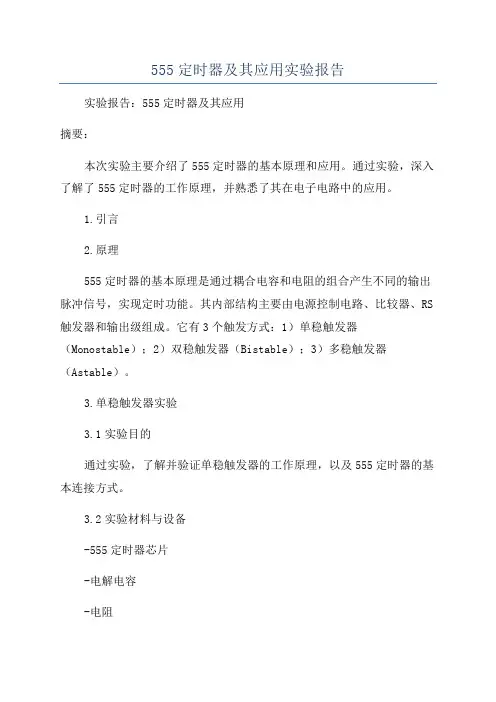

555定时器及其应用实验报告实验报告：555定时器及其应用摘要：本次实验主要介绍了555定时器的基本原理和应用。

通过实验，深入了解了555定时器的工作原理，并熟悉了其在电子电路中的应用。

1.引言2.原理555定时器的基本原理是通过耦合电容和电阻的组合产生不同的输出脉冲信号，实现定时功能。

其内部结构主要由电源控制电路、比较器、RS 触发器和输出级组成。

它有3个触发方式：1）单稳触发器（Monostable）；2）双稳触发器（Bistable）；3）多稳触发器（Astable）。

3.单稳触发器实验3.1实验目的通过实验，了解并验证单稳触发器的工作原理，以及555定时器的基本连接方式。

3.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源3.3实验步骤3.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

3.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

4.双稳触发器实验4.1实验目的通过实验，了解并验证双稳触发器的工作原理，以及555定时器的基本连接方式。

4.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源4.3实验步骤4.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

4.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

5.多稳触发器实验5.1实验目的通过实验，了解并验证多稳触发器的工作原理，以及555定时器的基本连接方式。

5.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源5.3实验步骤5.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。

5.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。

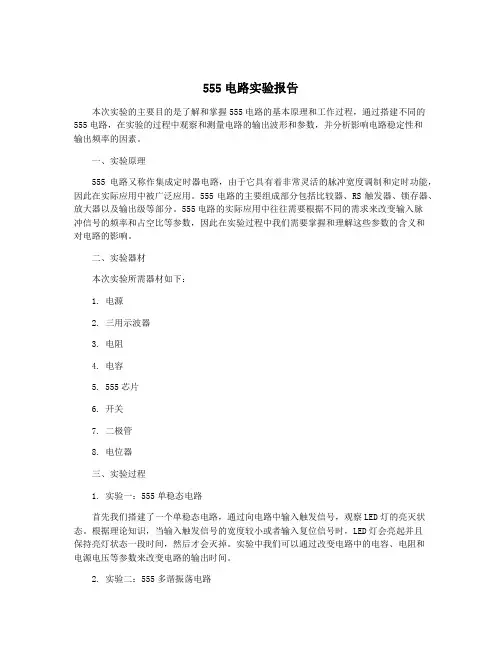

555电路实验报告本次实验的主要目的是了解和掌握555电路的基本原理和工作过程，通过搭建不同的555电路，在实验的过程中观察和测量电路的输出波形和参数，并分析影响电路稳定性和输出频率的因素。

一、实验原理555电路又称作集成定时器电路，由于它具有着非常灵活的脉冲宽度调制和定时功能，因此在实际应用中被广泛应用。

555电路的主要组成部分包括比较器、RS触发器、锁存器、放大器以及输出级等部分。

555电路的实际应用中往往需要根据不同的需求来改变输入脉冲信号的频率和占空比等参数，因此在实验过程中我们需要掌握和理解这些参数的含义和对电路的影响。

二、实验器材本次实验所需器材如下：1. 电源2. 三用示波器3. 电阻4. 电容5. 555芯片6. 开关7. 二极管8. 电位器三、实验过程1. 实验一：555单稳态电路首先我们搭建了一个单稳态电路，通过向电路中输入触发信号，观察LED灯的亮灭状态。

根据理论知识，当输入触发信号的宽度较小或者输入复位信号时，LED灯会亮起并且保持亮灯状态一段时间，然后才会灭掉。

实验中我们可以通过改变电路中的电容、电阻和电源电压等参数来改变电路的输出时间。

2. 实验二：555多谐振荡电路接下来我们搭建了一个多谐振荡电路，该电路的输出信号可以用来控制音响、发光器等设备的工作。

在电路的设计中，我们需要注意将电容与电阻组合在一起，以产生稳定的输出波形，同时在电路的输入端需要制定一个基准电压，以确保输出波形符合实验的要求。

在实验中我们可以通过调整电容或者电阻的数值来改变电路的输出频率和占空比等参数。

3. 实验三：555脉冲波形变换电路最后我们搭建了一个脉冲波形变换电路，通过该电路可以实现信号的脉冲宽度调制和幅度调制等功能。

在电路的设计中，我们需要使用电容、电阻和二极管等元件来限制输出信号的幅度和频率。

在实验中我们可以通过改变电容或者电阻的数值来改变电路的输出波形和幅度等参数。

四、实验结果分析在实验中我们通过三个不同的555电路来分别观察和测量电路的输出波形和参数，并针对不同的条件进行了深入的分析。

电工电子实验报告555 集成定时器的应用一、实验目的1. 熟悉 555 定时器电路的工作原理。

2. 熟悉 555 时基电路逻辑功能的测试方法。

掌握用 555 定时器电路构成单稳态触发器，多谐振荡器，施密特触发器的方法和原理。

3. 了解定时器 555 的实际应用。

（做一个闪烁指示灯门铃）二、实验仪器与器材1 、数字逻辑实验箱 1 台2 、万用表 1 只3 、双踪示波器 1 台4 、元器件： NE555、放光二极管、电阻、电容、扬声器、导线若干三、预习要求1 ．对照功能表熟悉 555 定时器各管脚及其功能。

2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。

3 ．根据原理图和给出的电路参数，画好单稳态触发器、多谐振荡器、施密特振荡器的电路图，估算实验结果。

4 ．了解 555 定时器的一般应用电路。

四、实验原理555 定时器是模拟—数字混合式集成电路，利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。

具有功能强，使用灵活、方便等优点，在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。

集成定时器的产品主要有双极型和 CMOS 型两类，按集成电路内部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为 555 ，双定时器电路的型号为 556 ，其电源电压的范围为 5～18V ； CMOS 单定时器电路的型号为 7555 ，双定时器电路的型号为 7556 ，其电源电压的范围为 2～18V 。

CMOS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列完全相同。

（一）、555 定时器的电路结构及其功能图 4- １为 555 定时器的内部逻辑电路和外引脚图，从结构上看， 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个5kΩ电阻组成分压器组成。

图1-１ 555 逻辑电路图和引脚图图1-2 555的功能表典型应用1. 用 555 定时器构成单稳态触发器图1-2 为由 555 定时器和外接定时元件 R 、C 构成的单稳态触发器。

姓名班级学号实验日期节次教师签字成绩实验名称抢答器-计时器设计电路1.实验目的（1）通过实验巩固和加强对书本知识的掌握；（2）提高自己的创新意识；（3）培养动手能力和独立设计并解决问题的能力；（4）利用芯片的多种功能以实现四路抢答的功能、计时功能。

2.总体设计方案或技术路线4人抢答器：用与非门构成的4人抢答电路，4个数据开关S1-S4由四位抢答者控制，无人抢答时，开关处于0状态，对应的与非门（74LS20）输出均为1，对其余的三个与非门无影响；当其中任意一位抢答者将开关扳向1时，对应的与非门输出为0电平，将其余的3个与非门锁死，令其开关输入1时不起作用，实现锁存功能。

再经过一与非门将输出结果通过指示灯显示出来。

1分钟计时电路：本电路由主持人控制，当4人抢答器确定答题选手后主持人按下开关S1A 将计时电路接通，开始计时。

本电路由555定时器产生秒脉冲，经放大电路对其输出的电平进行10倍放大，放大器输出电平作为控制计时器秒个位的74LS161的输入脉冲。

2个74LS161构成60进制计数器，并连接DCD数码管进行数字显示。

时间到达60秒后蜂鸣器报警。

3.实验电路图图1 4人抢答器4. 仪器设备名称、型号2个74LS00；2个74LS20；1个555定时器；1个双集成运算放大器LM358；2个74LS161;1个74LS08；1个5V 蜂鸣器；2个DCD 数码管5.理论分析或仿真分析结果4人抢答器：4人抢答器的主体是74LS20。

四名选手通过各自的开关答题，答题信号作为输入，输入到74ls20的一个端口。

其余三个端口由除本身以外的另外三个74LS20的输出端接入。

无人抢答时，开关处于0状态，对应的与非门（74LS20）输出均为1，对其余的三个与非门无影响；当其中任意一位抢答者将开关扳向1时，对应的与非门输出为0电平，将其余的3个与非门锁死，令其开关输入1时不起作用，从而实现锁存功能。

74LS00的两个输入端口分别接高电平（或悬空）、接对应74LS20的输出端，将抢答结果以高、低电平的形式输出，再通过接一个指示灯对抢答结果进行显示。

555集成定时器及其应用实验报告一、实验内容与目的1.单稳态触发器功能的测试,对于不同的外界元件参数，测定输出信号幅度和暂稳时间。

2.多谐振荡器功能的测试与验证，给定一个外界元件，测量输出波形的频率、占空比，并且计算理论值，算出频率的相对误差。

实验仪器：自制硬件基础电路实验箱，双踪示波器，数字万用表，集成定时器NE555 2片；电阻100kΩ、10kΩ各2只；51kΩ、5.1kΩ、4.7kΩ各1只；电容30μF、10μF、0.1μF、2200pF各1只；电位器100kΩ1只；元器件：LM555。

二、实验预习内容：本实验旨在了解555定时器的内部结构和工作原理：单稳态触发器、多谐振荡器的工作原理。

实验资料：（1）构成单稳态触发器电路如下图所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo =0，T导通，C放电，此时电路处于稳定状态。

当2加入VI<1/3Vcc时，RS触发器置1，输出Vo=1，使T 截止。

电容C开始充电，按指数规律上升，当电容C 充电到2/3Vcc时，A1翻转，使输出Vo=0。

此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。

其中输出Vo脉冲的持续时间tw=1.1RC,一般取R=1kΩ--10MΩ，C>1000PF,只要满足VI的重复周期大于tp0 ,电路即可工作，实现较精确的定时。

(2) 多谐振荡器电路如下图所示，电路无稳态，仅存在两个暂稳态，亦不需外加触发信号，即可产生振荡（振荡过程自行分析）。

电容C在1/3Vcc--2/3Vcc之间充电和放电，输出信号的振荡参数为：周期T=0.7 C(R1+2R2)频率f=1/T=1.44/(R1+2R2)C,占空比D=( R1+R2 )/( R1+2R2)。

555电路要求R1与R2 均应大于或等于1kΩ ，使R1+R2 应小于或等于3.3MΩ。

三、实验过程与数据分析1.单稳态触发器逻辑功能的测试。

实验报告课程名称：数字电子技术基础实验题目：设计性实验----数字时钟院系：航天学院专业：班级：姓名：学号：哈尔滨工业大学摘要数字时钟最主要的功能是计时，显示具体的时间，即显示当前的时和分，它还包含一些附加的功能，时间不准时的较正、复位数字时钟等功能。

数字时钟主要是时、分的显示，众所周知，一天有二十四小时，一小时有六十分钟，一分钟有六十秒，因此数字时钟的核心部件就是计数器，主要的是二十四进制和六十进制的计数器。

计数器有很多种类，74LS192是一种同步十进制可逆计数器，它具有双时钟输入，并且具有清零和置数等功能，通过它可以设计出不同进制的计时器，可以用来像数字时钟一样显示时、分，通过引脚的不同的功能，可以设计出不同的附加功能，时钟校对、复位以及一些更加复杂的功能。

在实验中，用555芯片连接输出为60秒的多谐振荡器用于时钟的分脉冲，用74LS192（十进制计数器）、74LS00（与非门芯片）连接成60和24进制的计数器，再通过数码管显示出来，从而构成了数字时钟。

关键字：数字时钟，数码管，计数，74LS192，555目录一.实验目的 (3)二.总体设计方案或技术路线 (3)三.实验电路图 (6)四. 仪器设备名称、型号 (6)五.理论分析或仿真分析结果 (8)六.详细实验步骤及实验结果数据记录 (9)七.实验结论 (9)八.实验中出现的问题及解决对策 (9)九.本次实验的收获和体会、对电路实验室的意见或建议 (9)十．参考文献 (10)数字时钟一.实验目的1、掌握不同进制计数器的设计方法，学会运用集成芯片来达到不同进制计数器的设计；2、通过附加功能的设置来掌握计数器处于非计时状态的工作情况。

二.总体设计方案或技术路线1、时钟信号的来源：为了使时钟显示的时间与生活中的时间周期频率一致，利用了555芯片组成了一个多谐振荡器，可以产生一个周期为60秒的脉冲信号输入给分的个位192芯片的时钟端子。

用555定时器构成的多谐振荡器如下图所示。

555定时器实验报告总结一、引言555定时器是一种常用的集成电路，具有多种功能和应用。

本实验旨在通过实验操作，掌握555定时器的基本原理和使用方法，以及了解其在电子电路中的应用。

二、实验原理555定时器是一种可编程集成电路，可以产生脉冲信号、方波信号和三角波信号等多种输出波形。

其内部结构包括比较器、RS触发器和输出级等组成。

当输入信号达到设定阈值时，比较器将输出高电平信号使RS触发器翻转，并将输出信号送至输出级进行放大。

当输入信号下降到另一个阈值时，比较器将输出低电平信号使RS触发器再次翻转，并将输出信号送至输出级进行放大。

这样就可以产生周期性的正弦波、方波和三角波等各种波形。

三、实验步骤1.准备工作：检查实验仪器是否正常，准备好所需元件。

2.搭建电路：按照实验图纸搭建555定时器电路。

3.调试参数：根据需要调整R1、R2、C1等元件参数，以得到所需的输出波形。

4.测试结果：用示波器测试输出波形，并记录实验数据。

5.分析结果：根据实验数据分析电路性能，确定是否符合预期要求。

四、实验结果通过本次实验，我们成功搭建了555定时器电路，并得到了正弦波、方波和三角波等多种输出波形。

在调试参数过程中，我们发现改变R1、R2和C1等元件参数可以对输出波形的频率和幅度产生显著影响。

在测试输出波形时，我们发现所得到的实验数据与理论值基本一致，证明了电路性能符合预期要求。

五、实验应用555定时器广泛应用于各种电子电路中，如计时器、闪烁灯、报警器等。

其中最常见的应用是脉冲宽度调制（PWM）技术，在直流电机控制、LED驱动等领域有着重要作用。

六、结论通过本次实验，我们深入了解了555定时器的基本原理和使用方法，并成功搭建了相应的电路进行调试和测试。

同时还了解到了其在各种电子电路中的应用，并对其未来发展前景进行了展望。

这些都为我们今后在相关领域的学习和实践提供了重要的参考和指导。

实验八 555定时器--实验报告要求一、实验目的(0.5分）掌握555定时器的结构和工作原理，学会对此芯片的正确使用；学会分析和测试用555定时器构成的多谐振荡器，单稳态触发器，施密特触发器等三种典型电路。

二、实验设备与器件（0.5分）三、实验原理和电路（1分）1．器件特性555定时器是一种中规模集成电路，外形为双列直插8脚结构，体积很小，使用起来方便。

只要在外部配上几个适当的阻容元件，就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。

它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。

引脚功能：V i1（TH ）：高电平触发端，简称高触发端，又称阈值端，标志为TH 。

.(a) 555的逻辑符号(b) 555的引脚排列图2 555定时器逻辑符号和引脚图1 555定时器内部结构 Vi1(TH)Vi2Vco..V i2（TR ）：低电平触发端，简称低触发端，标志为TR 。

V CO ：控制电压端。

V O ：输出端。

Dis ：放电端。

Rd ：复位端。

555定时器内含一个由三个阻值相同的电阻R 组成的分压网络，产生31V CC 和32V CC 两个基准电压；两个电压比较器C 1、C 2；一个由与非门G 1、G 2组成的基本RS 触发器（低电平触发）；放电三极管T 和输出反相缓冲器G 3。

555定时器的控制功能说明见表1。

2．施密特触发器由555定时器组成的施密特触发器见图3；在数字电路中用于脉冲信号的整形。

当输入V i 是不规则信号时，经史密特触发器处理后，输出为规则的方波；将史密特触发器用于数据通讯电路中，具有一定的抗干扰能力。

图 3施密特发器电路的电路图和波形图 3．单稳态触发器图4所示为单稳态触发器的电路和波形图。

单稳态触发器在数字电路中常用于规整信号的脉冲宽度（T W ）：将脉宽不一致的信号输入单稳态触发器后，可输出脉宽一致的脉冲信号。
