变电站五防1D电脑钥匙使用说明书

操作简明流程1．保证适配器已通电，并与计算机串口可靠连接。

2．检查电脑钥匙正常。

方法是按一下电脑钥匙功能键，电脑钥匙应能显示“襄樊旭达”字样。

然后将电脑钥匙放置在适配器上。

3．打开计算机，双击防误操作程序图标运行防误软件。

（下面操作在计算机上进行）4．点击操作按钮。

进入操作窗口。

5．点击菜单项：执行操作/屏幕模拟。

6．按操作票顺序在屏幕上点击设备符号。

如果模拟正确，被模拟设备符号变色并改变状态。

同时屏幕显示模拟的设备编号；若模拟错误，显示错误的设备编号和错误原因，设备符号不作改变。

7．模拟完毕，点击菜单项：执行操作/模拟完毕。

8．点击菜单项：执行操作/串行口工作/发送操作。

屏幕上显示“发送操作命令”。

电脑钥匙第二行显示“接收操作命令”。

表示正在接收操作指令，根据操作步骤多少需等待1~5秒。

9．开关操作：将电脑钥匙拿到控制屏，插入对应设备上的电编码锁（该状态保持至开关变位后），将把手切换到“就地”，按下分合闸按钮。

开关变位后，拔下电脑钥匙，根据上面提示操作下一设备。

10．当前操作为刀闸操作，将电脑钥匙拿到现场进行开锁。

（下面操作用电脑钥匙在现场进行）11．在现场找到相应设备，将电脑钥匙插入编码锁。

电脑钥匙语音提示“正确允许操作”，按下开锁键，即可打开编码锁。

拨出电脑钥匙，操作设备。

然后将锁锁上。

12．电脑钥匙上显示请检查**设备确已合/分好（是否）手形指针，指在“是”上时按下功能键2钞。

电脑钥匙将显示下一步操作。

检查当前操作对象是否为开关，若是跳至9。

单次按下功能键手形指针在“是否”间跳动。

如果指在“否”上时按下功能键达2秒可以对刚才的设备重新开锁。

13．全部操作完毕，电脑钥匙显示：操作完毕，返回主机。

把电脑钥匙放在适配器上，在计算机上点击菜单项：执行操作/返回操作返回完毕后，计算机上显示“返回操作完毕”，电脑钥匙回到待命状态。

14.操作结束。

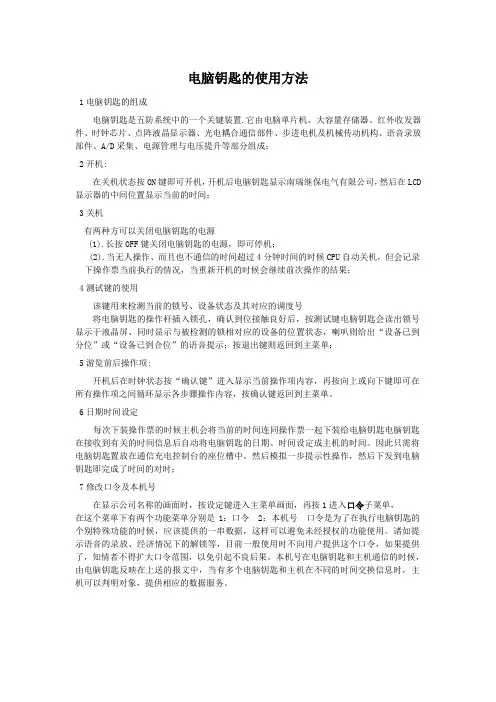

电脑钥匙的使用方法1电脑钥匙的组成电脑钥匙是五防系统中的一个关键装置.它由电脑单片机、大容量存储器、红外收发器件、时钟芯片、点阵液晶显示器、光电耦合通信部件、步进电机及机械传动机构、语音录放部件、A/D采集、电源管理与电压提升等部分组成；2开机:在关机状态按ON键即可开机，开机后电脑钥匙显示南瑞继保电气有限公司，然后在LCD 显示器的中间位置显示当前的时间；3关机有两种方可以关闭电脑钥匙的电源(1).长按OFF键关闭电脑钥匙的电源，即可停机；(2).当无人操作、而且也不通信的时间超过4分钟时间的时候CPU自动关机，但会记录下操作票当前执行的情况，当重新开机的时候会继续前次操作的结果；4测试键的使用该键用来检测当前的锁号、设备状态及其对应的调度号将电脑钥匙的操作杆插入锁孔，确认到位接触良好后，按测试键电脑钥匙会读出锁号显示于液晶屏、同时显示与被检测的锁相对应的设备的位置状态，喇叭则给出“设备已到分位”或“设备已到合位”的语音提示；按退出键则返回到主菜单；5游览前后操作项:开机后在时钟状态按“确认键”进入显示当前操作项内容，再按向上或向下键即可在所有操作项之间循环显示各步骤操作内容，按确认键返回到主菜单。

6日期时间设定每次下装操作票的时候主机会将当前的时间连同操作票一起下装给电脑钥匙电脑钥匙在接收到有关的时间信息后自动将电脑钥匙的日期、时间设定成主机的时间。

因此只需将电脑钥匙置放在通信充电控制台的座位槽中，然后模拟一步提示性操作，然后下发到电脑钥匙即完成了时间的对时；7修改口令及本机号在显示公司名称的画面时，按设定键进入主菜单画面，再按1进入口令子菜单，在这个菜单下有两个功能菜单分别是1：口令 2：本机号口令是为了在执行电脑钥匙的个别特殊功能的时候，应该提供的一串数据，这样可以避免未经授权的功能使用。

诸如提示语音的录放、经济情况下的解锁等，目前一般使用时不向用户提供这个口令，如果提供了，知情者不得扩大口令范围，以免引起不良后果。

五防系统使用说明及注意事项五防系统使用说明及注意事项1.安装软件软件时打开备份文件（E盘5防备份）将安装文件内新软件安装在C:\Program Files，然后将名为灵宝的压缩包解压缩后放在指定位置，最好是C盘以外驱动盘2.使用该套5防系统时，打开武汉程序文件夹，其中名为huitu的为绘图软件，画图，更改元件属性（名称，锁码，逻辑规则等）时使用该软件，执行文件名为tu.exe,五防软件文件夹内名为wf.exe的为执行文件，图标为一串钥匙。

进行模拟操作，打印操作票，遥控操作时该软件配合电脑钥匙使用3.使用该系统前，先打开wf.exe，即桌面名为五防的快捷方式，此时软件提示是否与监控通讯，若选择是，那么开电锁的时候只能用遥控操作，若选择否，那么开电锁就需就地操作，注意，无论遥控还是就地，柜上显示就地或远方的把手一定要拨到相应位置，否则无法成功操作4.在电脑钥匙和wf.exe配合使用之前，一定要将相应一次图文件通过该软件和电脑钥匙通讯线传输进电脑钥匙，该一次图通常以.wf为后缀名存放在名为“五方软件”的文件夹内，若更改一次图内刀闸或断路器的属性后，在下次使用前一定要先把更改后的图文件传输进电脑钥匙，具体传输方法为：通过通讯线连接好电脑钥匙和电脑，打开电脑钥匙选择通讯功能后按确定键，使电脑钥匙处于接受信息状态，此时打开wf.exe，选择菜单第一项系统管理，在下拉菜单里选择传输站信息，若干分钟后即可完成信息传输，即学习图文件。

其中更改锁码时注意软件内显示为锁码16进制数值，通过计算机上计算器将十进制转换为16进制后再输入保存5.图文件传输进电脑钥匙后，点击软件上方设备对位菜单，然后点击开操作票菜单，输入正确用户名密码（在系统管理菜单里通过操作员管理可以增加或删除操作人员，管理员密码为123，该密码可通过管理员密码修改可以修改密码）和操作票名称后该软件即进入模拟预演状态，通过鼠标在图形上做模拟操作，若操作符合五防逻辑规则，则在软件左下方出现正确提示信息，反之若违反五防逻辑规则，则在软件右下方出现出错信息的提示，点击保持可以看清错误提示信息，有效避免了误操作的发生。

1.用户登录将鼠标指向计算机屏幕的右上角“登录“图标，单击该图标，出现用户登录界面：选择当前登录用户所属组名，可以很快过滤出需要登录的用户。

输入用户密码，即可登录。

成功登录后系统将显示出操作菜单和工具条：在登录过程中系统将自动记录登录人姓名及登录时间，登录记录会记录到用户登录信息表中。

登录成功后系统状态行中“操作人”栏将显示登录人姓名，状态行中的“操作”栏将显示“未选择”，此时登录人便可选择进行开票、操作票检索和系统维护等工作。

登录人的权限不同，所看到的系统菜单和功能按钮将会不同，登录人没有权限的系统功能菜单及按钮将会不可见或被禁止（灰色）。

2.模拟开票及传票单击系统工具条上的“图形开票”按钮或选择“操作票”菜单中的“图形开票”使系统进入图形开票状态。

用鼠标左键单击接线图上需要操作的设备使系统将操作步骤加入到操作票中。

再次单击“图形开票”按钮使系统结束图形开票状态。

选择传票菜单将操作票传送到电脑钥匙，用户还可以选择打印将操作票打印出来。

在操作任务中操作的设备状态在接线图上呈不确定状态。

3.用户退出登录人在完成所进行的操作后应及时退出登录，以防止他人对系统造成破坏。

如果其它用户需要使用本系统，当前用户也应首先退出登录，然后再由其它用户的登录。

单击工具条上的退出按钮，登录用户便可退出。

用户退出并不是结束系统的运行，登录用户退出后系统仍然在继续运行，此时系统可视为现场设备状态的反馈屏。

1)对于本系统的维护操作或其它重要操作，系统将进行记录，包括记录操作人（登录人）信息，因此应注意不要将自己的密码泄露给他人，也不要使用其它人的密码登录。

2)如果在用户列表中没有你的姓名，则说明系统中没有你的帐户，也就是说你不可以使用该系统，应首先要求系统管理员（我公司调试员或用户中的技术员）为你建立一个帐户。

4.去现场操作设备依照操作票的内容及电脑钥匙的提示对现场设备进行解锁操作。

5.操作结果回传持电脑钥匙完成操作任务后，就可以将操作结果进行回传，回传前应注意检查JOYO-M系统是否在运行，如果没有运行则应启动系统。

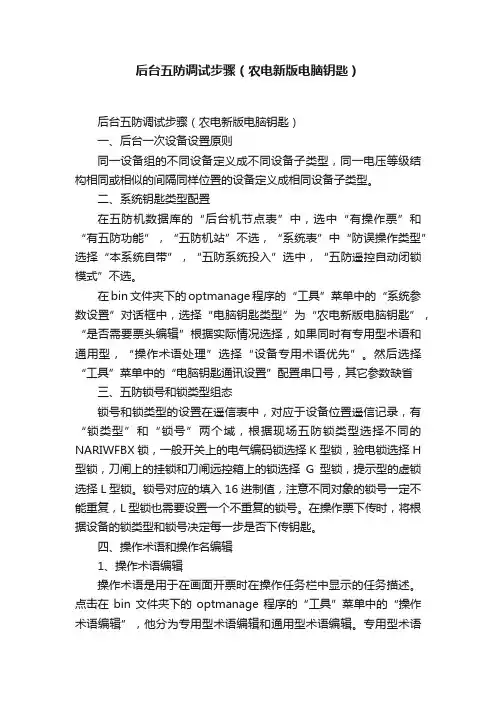

后台五防调试步骤（农电新版电脑钥匙）后台五防调试步骤（农电新版电脑钥匙）一、后台一次设备设置原则同一设备组的不同设备定义成不同设备子类型，同一电压等级结构相同或相似的间隔同样位置的设备定义成相同设备子类型。

二、系统钥匙类型配置在五防机数据库的“后台机节点表”中，选中“有操作票”和“有五防功能”，“五防机站”不选，“系统表”中“防误操作类型”选择“本系统自带”，“五防系统投入”选中，“五防遥控自动闭锁模式”不选。

在bin文件夹下的optmanage程序的“工具”菜单中的“系统参数设置”对话框中，选择“电脑钥匙类型”为“农电新版电脑钥匙”，“是否需要票头编辑”根据实际情况选择，如果同时有专用型术语和通用型，“操作术语处理”选择“设备专用术语优先”。

然后选择“工具”菜单中的“电脑钥匙通讯设置”配置串口号，其它参数缺省三、五防锁号和锁类型组态锁号和锁类型的设置在遥信表中，对应于设备位置遥信记录，有“锁类型”和“锁号”两个域，根据现场五防锁类型选择不同的NARIWFBX锁，一般开关上的电气编码锁选择K型锁，验电锁选择H 型锁，刀闸上的挂锁和刀闸远控箱上的锁选择G型锁，提示型的虚锁选择L型锁。

锁号对应的填入16进制值，注意不同对象的锁号一定不能重复，L型锁也需要设置一个不重复的锁号。

在操作票下传时，将根据设备的锁类型和锁号决定每一步是否下传钥匙。

四、操作术语和操作名编辑1、操作术语编辑操作术语是用于在画面开票时在操作任务栏中显示的任务描述。

点击在bin文件夹下的optmanage 程序的“工具”菜单中的“操作术语编辑”，他分为专用型术语编辑和通用型术语编辑。

专用型术语编辑是指编辑具体某一个对象的操作术语的编辑，通用型术语编辑是指编辑同一设备组下同一设备子类型的对象的操作术语。

在“设备操作术语编辑”栏，右键点击索引栏增加记录，索引号自动生成，操作术语的格式为“合上@@@”“拉开@@@”等，对应操作类型为“合”“分”等。

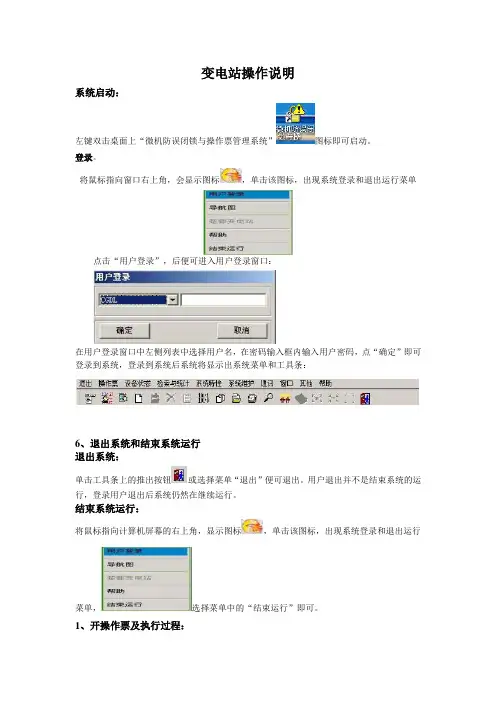

变电站操作说明系统启动：左键双击桌面上“微机防误闭锁与操作票管理系统”图标即可启动。

登录。

将鼠标指向窗口右上角，会显示图标，单击该图标，出现系统登录和退出运行菜单点击“用户登录”，后便可进入用户登录窗口：在用户登录窗口中左侧列表中选择用户名，在密码输入框内输入用户密码，点“确定”即可登录到系统，登录到系统后系统将显示出系统菜单和工具条：6、退出系统和结束系统运行退出系统：单击工具条上的推出按钮或选择菜单“退出”便可退出。

用户退出并不是结束系统的运行，登录用户退出后系统仍然在继续运行。

结束系统运行：将鼠标指向计算机屏幕的右上角，显示图标，单击该图标，出现系统登录和退出运行菜单，选择菜单中的“结束运行”即可。

1、开操作票及执行过程：在第一次利用该系统开票之前应确保设备状态与现场状态一致，用系统中的设置设备状态功能来设置设备状态；利用系统的图形开票功能开出一张操作票，将操作票传送到电脑钥匙，持电脑钥匙到现场操作，操作完毕后通过电脑钥匙反讯改变系统中记忆的设备状态，如果没有使用电脑钥匙或因电脑钥匙故障而无法回传,或者用户使用了电脑钥匙的清票功能而造成无法对操作票进行回传则必须使用系统的操作票回填功能。

2、设置设备的初始状态：单击工具条上的“设置设备状态”按扭，状态行中的操作栏便显示“状态设置”，此时系统进入设备状态设置状态并立刻禁止工具条上进入其它状态的按钮和系统菜单，此时单击接线图上的某一设备，该设备的状态便转换到另一状态。

设置完毕后再次单击工具条上的“设置设备状态”按扭后出现窗口：选择“是(Y)”确认后本次状态设置生效；选择“否(N)”则取消本次状态设置，系统中的设备状态自动恢复到设置前的状态。

设备状态设置完毕后系统回到未选择状态，工具条上被禁止的按钮将被激活。

3、图形开票：a. 进入图形开票单击系统工具条上的“图形开票”按钮或选择“操作票”菜单中的“图形开票”，系统进入图形开票状态并立刻禁止工具条上进入其它状态的按钮和系统菜单，此时系统状态行中的操作栏显示“图形开票”。

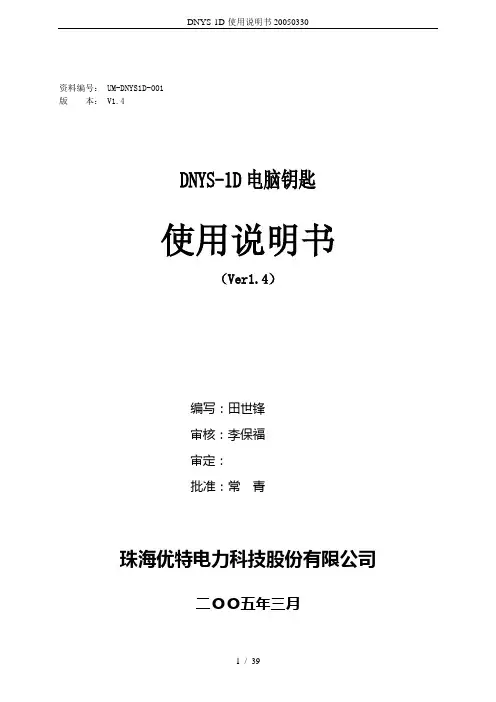

DNYS-1D-使用说明书20050330资料编号： UM-DNYS1D-001版本： V1.4DNYS-1D电脑钥匙使用说明书（Ver1.4）编写：田世锋审核：李保福审定：批准：常青珠海优特电力科技股份有限公司二ＯＯ五年三月文档修改记录目录1 综述 (5)2 外形图及各部件功用 (5)3 功能及性能 (6)4 技术条件 (7)5 电脑钥匙操作 (7)5.1 基本操作 (7)5.1.1 开机 (7)5.1.2关机 (8)5.1.3 使用电脑钥匙前的准备工作 (8)5.1.4 菜单使用 (9)5.1.5 帮助使用 (9)5.2 自学 (10)5.3 接票 (12)5.4 解锁操作 (14)5.4.1 机械锁闭锁的手操隔离开关、接地刀闸、临时接地线等的操作 (14)5.4.2 由电编码锁闭锁的断路器、电动刀闸等设备 (15)5.4.3 由电编码锁和机械编码锁同时闭锁的电动刀闸等设备的操作 (15)5.4.4 不强制闭锁的设备操作 (16)5.4.5 状态检测操作 (16)5.4.6 验电操作 (17)5.4.7 由电脑钥匙和模拟盘等以外的控制系统（KBQ等）同时闭锁的设备.. 185.4.8 由返回式电编码锁闭锁设备的解锁操作 (19)5.5 回传 (20)5.5.1 操作结束 (20)5.5.2 中止回传 (20)5.5.3 追忆回传 (21)5.6 浏览 (21)5.6.1 操作票浏览 (21)5.6.2 追忆浏览 (21)5.7 管理 (22)5.7.1 通讯 (22)5.7.2 语音 (22)5.7.3 背光 (22)5.7.4 智能解锁 (22)5.7.5 监控 (22)5.7.6 录音 (23)5.8 锁码 (23)5.9 设置 (23)5.9.1 拨号号码 (23)5.9.2 被叫IP (23)5.9.3 短信中心 (24)5.9.4 时钟 (24)5.9.5 对比度 (25)5.9.6 兼容性 (25)5.9.7 智能解锁 (25)5.10 调试 (26)5.10.1 采码 (26)5.10.2 维护码采集 (26)5.10.3 采样周期 (26)5.11 跳步操作 (26)5.12 清票 (27)5.13 状态 (28)5.14 测试 (28)5.14.1 语音 (29)5.14.2 背光 (29)5.14.3 电笛 (30)5.15 生产专用 (30)6 特殊功能 (31)6.1 自动关机功能 (31)7 电脑钥匙使用注意事项 (32)8 电脑钥匙常见故障处理 (33)9 附录一：CSSPQ-4A传输适配器使用说明（含充电器） (34)9．1 概述 (34)9．2 技术参数 (34)9．3 适配器指示灯状态说明 (34)9．4 蜂鸣器说明 (35)9．5 使用 (35)9．6 注意事项 (36)9．7 报警处理 (36)10 附录二：CSSPQ-4B传输适配器使用说明（含充电器） (37)10．1 概述 (37)10．2 技术参数 (37)10．3 适配器指示灯状态说明 (37)10．4 蜂鸣器说明 (38)10．5 使用 (38)10．6 注意事项 (39)10．7 报警处理 (39)1 综述DNYS-1D电脑钥匙是我公司推出的基于“双无技术”的第四代电脑钥匙，可与我公司UT-2000系列微机防误操作系统配合使用。

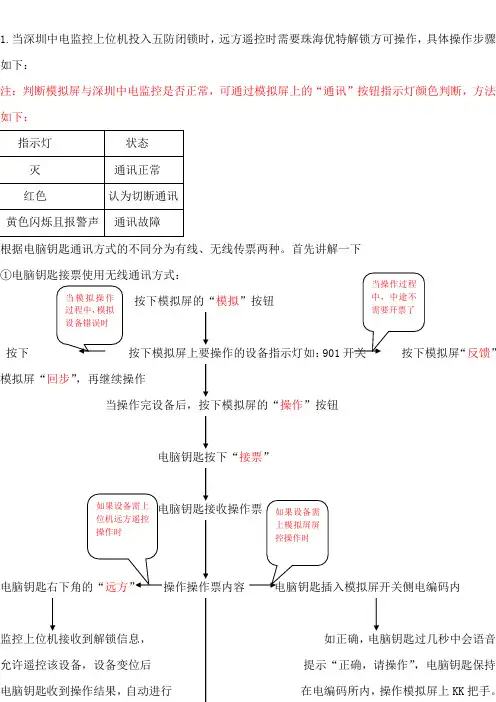

1.当深圳中电监控上位机投入五防闭锁时，远方遥控时需要珠海优特解锁方可操作，具体操作步骤如下：
注：判断模拟屏与深圳中电监控是否正常，可通过模拟屏上的“通讯”按钮指示灯颜色判断，方法如下：
根据电脑钥匙通讯方式的不同分为有线、无线传票两种。

首先讲解一下 ①电脑钥匙接票使用无线通讯方式：
按下模拟屏的“模拟”按钮
按下
按下模拟屏上要操作的设备指示灯如：901“反馈”模拟屏“回步”，再继续操作
当操作完设备后，按下模拟屏的“操作”按钮
电脑钥匙按下“接票”
监控上位机接收到解锁信息， 如正确，电脑钥匙过几秒中会语音
允许遥控该设备，设备变位后 提示“正确，请操作”，电脑钥匙保持
电脑钥匙收到操作结果，自动进行 在电编码所内，操作模拟屏上KK 把手。

到下一步操作。

操作结束后，电脑钥匙收到操作结果，自动进行到下一步操作。

如错误，电脑钥匙立即语音提示“错误，请检查”，此时查看一下，检查是否走错间隔。

操作结束后，电脑钥匙自动回传结果
操作结束
2.当电脑钥匙选择“远方”后，中途要选择模拟屏屏控操作开关时，需按下模拟屏上的“自动/手动”按钮，拿着电脑钥匙去屏控操作即可。

3.就地操作110kV开关站的刀闸、接地刀闸及10kV高压室的开关手车、接地刀闸时，用电脑钥匙插入对应机械锁内，按下电脑钥匙开锁键，操作即可。

华伟五防电脑钥匙说明书5.1.1开机①先保证电脑钥匙有电可供操作。

如果电脑钥匙电池电量太低，则不能进行开机动作，请用户执行第二步操作。

②把电脑钥匙放到电脑钥匙充电器上，并检查电脑钥匙放置位置是否正确，接触是否可靠。

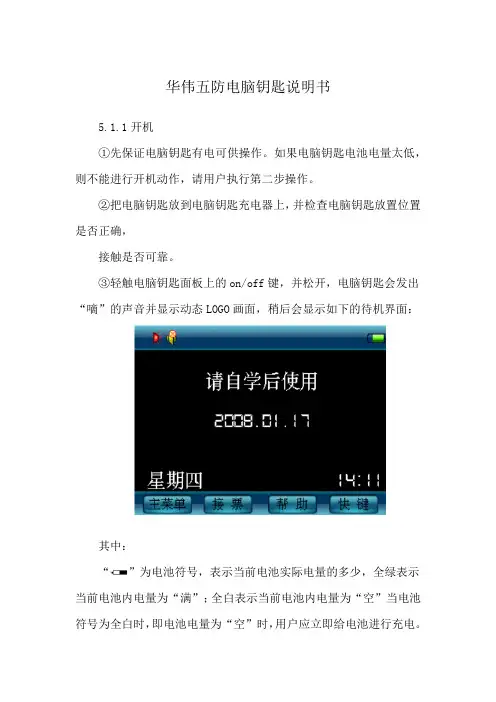

③轻触电脑钥匙面板上的on/off键，并松开，电脑钥匙会发出“嘀”的声音并显示动态LOGO画面，稍后会显示如下的待机界面：其中：“”为电池符号，表示当前电池实际电量的多少，全绿表示当前电池内电量为“满”；全白表示当前电池内电量为“空”当电池符号为全白时，即电池电量为“空”时，用户应立即给电池进行充电。

5.1.2关机在电脑钥匙开机后的任何状态，都可以进行关机操作。

用户可按压电脑钥匙面板上的On/off键开关不放，大约3秒左右，电脑钥匙发出“嘀嘀”的声响，此时用户可松开该按键，电脑钥匙自动关闭电源开关。

另外，关机也可以通过快捷方式完成快速关机，如在待机界面下，按下Enter键，选中快捷菜单中的“关机”，确认后即可完成快速关机操作。

5.1.3使用电脑钥匙前的准备工作iKeyM-1电脑钥匙是一种通用型电脑钥匙即任何一把电脑钥匙可用于任何一个站，但在使用之前，一定要使用电脑钥匙的“自学”功能，把该站的设备等信息传输到电脑钥匙后方可使用。

如果一个站的设备等信息没有变化，电脑钥匙只要自学一次即可永久使用。

5.1.4菜单使用在待机界面下，按下“主菜单“键则进入主菜单界面，如下图所示：其中：菜单项“钥匙接票”为选中显示，表示该菜单项被选中。

此时用户拨动down键选中菜单到下一个菜单项，同理，用户可通过拨动up 键便可选中前一个菜单项。

当选中某菜单项时，此时按下Enter键，则进入该项功能菜单的操作界面或下级菜单界面；按下取消键，则返回到待机界面或该菜单项的上级菜单界面。

用户在进行子菜单操作时，在屏幕的右侧会出现滚动条图标，显示当前选中的子菜单在当前级菜单的位置。

在每个子菜单的右下侧有一个带有文字说明的帮助提示框，用来简要说明该菜单的内容或功能。

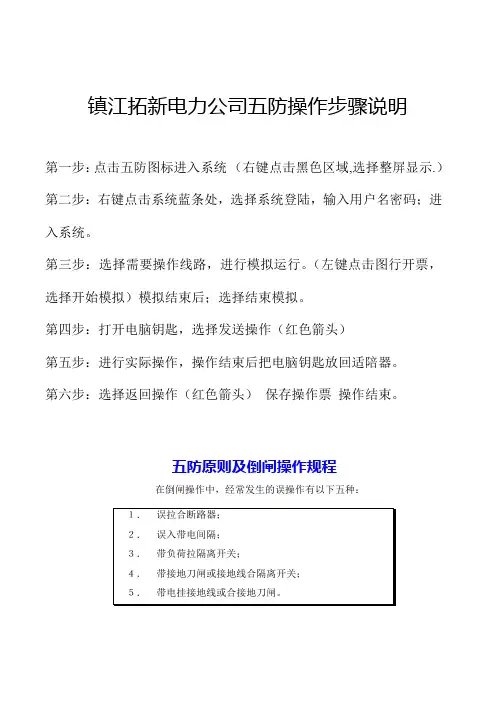

镇江拓新电力公司五防操作步骤说明
第一步：点击五防图标进入系统（右键点击黑色区域,选择整屏显示.）第二步：右键点击系统蓝条处，选择系统登陆，输入用户名密码；进入系统。

第三步：选择需要操作线路，进行模拟运行。

（左键点击图行开票，选择开始模拟）模拟结束后；选择结束模拟。

第四步：打开电脑钥匙，选择发送操作（红色箭头）
第五步：进行实际操作，操作结束后把电脑钥匙放回适陪器。

第六步：选择返回操作（红色箭头）保存操作票操作结束。

五防原则及倒闸操作规程
在倒闸操作中，经常发生的误操作有以下五种：。

五防系统操作流程
1、双击桌面“”，用户名和密码，登陆
2、登录后查看一次图上设备状态是否和现场一致，不一致时可点击“”进入对位，点击需要改
变状态的设备，点击“”完成对位。

如果设备状态和现场一致，跳过本步。

3、点击“”——“”（选择电压等级）——左键双击需
要的词组——“”《任务名也可手工输入》
4、点击要模拟的设备，点击“”完成模拟
5、
上图中：
“开始操作”：当显示时，表明该步可通过后台机操作；当显示
时表明该步为就地操作设备，打开电脑钥匙点“确定”传入钥匙进行就地倒闸操作。

点空白格可将就地与监控操作互相切换
“传钥匙”：当显示“”时，将任务传入钥匙中到就地进行操作。

传钥匙前需要将电脑钥匙电源打开。

“读钥匙”：在就地操作完成后将电脑钥匙电源打开，插入适配器传送充电座，点击“读钥匙”，已操作的任务项的状态将上传给电脑。

“打印”：打印操作票
6、所有任务操作完后将电脑钥匙插回适配器，点“读钥匙”回传钥匙中设备状态
长园共创电力安全技术有限公司。

微机闭锁五防操作使用说明一：操作系统的进入1;双击电脑桌面的五防微机操作系统会出现，用户名称:a用户密码————，使用默认密码和用户名相同a输入密码点击下边确定，就会进入操作系统。

如图2：设置设备的状态，使电脑运行与实际变电站运行一致，点击左上方操作相关会出现：（1）：恢复至备份状态（2）:读取监控信息（3）：进行遥控控制（4）：设置设备状态（5）：备份设备状态。

点击（5）：备份设备状态，（1）：恢复至备份状态。

如图然后退出系统重新进入。

二：图形开票进入系统对所需要的设备进行操作（双击设备）操作结束后点击开票出现（１）：按操作开票（２）：手工开票（３）：历史开票。

选择（1）：按操作开票，如图：则在桌面左上方出现操作任务：在此输入你操作的任务，例如：ｘｘｘ变电站ｘｘｘ线路由运行转检修。

在右侧输入操作票编号，例如：注：操作票编号为8位数字三：操作票的修改１：在操作任务下有一栏序号——内容——会出现刚才所操作的设备。

例如：（１）：断开ｘｘｘ开关。

（２）：拉开ｘｘｘ刀闸。

２：如果要加入检查项，选择第二项选择后底色为蓝色，然后选择下方的插入方式点击之后方三角号会出现：在选择的操作票后前添加．如图：３：在上方的长条框中输入要添加的操作票检查项，例如：检查ｘｘｘ开关在开位。

选择将以上内容加入到操作票中，这时你输入的检查项就会自动加入到操作票的内容中。

４：修改完以后，点击右下角：存储当前操作票。

四：传输操作票到电脑钥匙１：打开电脑钥匙选择菜单操作票管理，按确定键进入下级菜单选择传输操作票。

２：点击电脑上传输（Ｙ）会出现电脑钥匙通讯。

如图：点击开始传输，将传输线插入电脑钥匙按确定这时将会把所有的操作票传输到电脑钥匙中去，必须等将所有文件存放完后才能将传输线拔掉。

３：查看操作票：查看传输的操作票是否与实际相符合。

五：执行操作察看完后，选择3：执行操作。

进入设备现场进行开锁操作设备，操作时应注意必须按照模拟的正确程序进行操作，如果操作设备正确则会提示：采码正确，这时将电脑钥匙在进行推入就会打开锁然后进行下步操作，如果因不注意错误操作则会提示：采码错误，此时将无法将锁打开进行下步操作，如果须继续操作可按取消键这时将会回到操作正确项的下一步进行从新操作。

五防操作方法1、首先找到五防程序执行程序如图双击鼠标左键打开，进入五防程防界面如下图2、在五防界面左上角（TDWF微机主误闭锁。

系统）点击右键如下图，然后选择“系统登陆”3、选择输入“口令”和“密码”点击确定进入操作界面如下图。

4、根据调度要求在主界面上进行模拟，首先在程序主界面找到“图形开票”点击图形开票-----------选择“开始模拟”根据要求在图形上进行模拟（模拟时鼠标点击要模拟的设备左键就可以实现分与合的操作）如下图所示。

5、按照调度要求模拟完成后，在点击主界面上的“图形开票”-----选择里面的“结束模拟”就完成了模拟操作。

如下图所示6、结束模拟后，首先找到五防电脑钥匙，把电脑钥匙开机，确认电脑钥匙开机并出现“XXX变电站”字样，如下图所示7、确定后，点击程序主界面“执行操作”选择“发送”然后点击确认按钮，五防命令就会发送到钥匙上去了如下图所示如上图红色圈内如果显示Adapter is found 表示找到适配器，如果出现这种Adapter is not found 表示没有找到适配器，这时发送命令就会发送不过，这时就检查确认适配器的连接些是否连接好，或者把适配器中间的红色按钮按一下，然后观察上图红圈内是否有变化。

发送命令成功后，就可以拿起电脑钥匙根据提示去操作，如果开关（断路器）需要遥控操作时首先确定电脑钥匙上显示的是操作开关（断路器）的提示，确定后点击软件主界面“执行操作”里面的返回按钮会出现如图所示，这时就可以在后台保护界面操作了。

8、如图软件上显示电脑钥匙显示图全部操作完成后，电脑钥匙上会显示“操作结束，返回主机”这时在点软件界面“执行操作”---选择“返回”按钮如图所示9、返回后会出现如下图所示界面，点击保存即可。

完成全部操作。

五防系统操作步骤五防系统操作步骤1.开票1.1点击物防系统菜单中的“开票”按钮，然后选择所要操作的设备，单击该设备即可；1.2如果点错设备，或者因为其他原因，需要撤销该步骤，可点击菜单中的“撤销按钮”，在“开票”菜单的右边，即可撤销上一个步骤；1.3开完所有的工作票后，再点击菜单中的“开票”按钮，在新弹出的窗口中点击“传到电电脑钥匙”，即可完成传票；1.4如果开完票后想取消此次操作，可点击新窗口中的最后一项“作废该操作票”，以上所开内容即可全部清除；1.5如果想打印该操作票，在新窗口菜单中点击“打印该操作票”，即可打印。

2.断路器的操作2.1遥控操作在操作票传到电脑钥匙后，如果其中有断路器的操作，电脑钥匙上会有一个“远方”按钮，点击该按钮，即可把操作传给监控后台，在后台机上完成遥控操作。

2.2就地操作在操作票传到电脑钥匙后，拿着电脑钥匙到相应的保护屏或者开关柜，找到控制该断路器的电编码锁，将电脑钥匙插入其中，提示“正确请操作”后，一直将电脑钥匙插在点编码锁中，然后把操作把手打到“就地操作”，合闸或者分闸，操作完成后拔出电脑钥匙，继续下一步；2.3如果操作过程中发生紧急情况，需要紧急解锁，把电解锁钥匙（白色）插入电编码锁，即可进行分合闸操作。

3.户外刀闸的操作3.1拿着电脑钥匙，找到对应的刀闸，将电脑钥匙插入对应的机械锁，提示“正确请操作”后，按动电脑钥匙右上角的按钮，即可打开机械锁；3.2完成相应操作后，将电脑钥匙插入刀闸杆上面对应的状态检测器，响一声后即可完成该步操作，进行下一步；3.3如果遇到紧急情况，需要进行紧急解锁时，拿着机械解锁钥匙（类似与家庭用钥匙），即可现场打开机械锁，进行操作。

4.其他设备的操作拿着电脑钥匙，找到对应的设备，将电脑钥匙插入对应的机械锁，提示“正确请操作”后，按动电脑钥匙右上角的按钮，即可打开机械锁，即可完成该步骤。

5.如果现场操作时，发现该设备已经操作到位，不需要再操作，可点击电脑钥匙中的菜单“辅助功能”，然后点击“特殊操作”，然后点击“跳步操作”，将电脑钥匙插入跳步钥匙（黑色）中，等待几秒钟后，可跳过该操作步骤。
