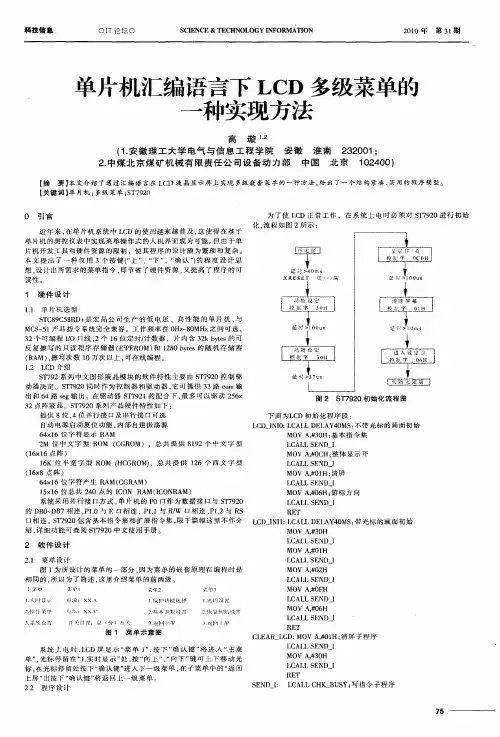

单片机汇编语言下LCD多级菜单的一种实现方法万方数据万方数据单片机汇编语言下LCD多级菜单的一种实现方法作者：高璇作者单位：安徽理工大学电气与信息工程学院,安徽,淮南,232001;中煤北京煤矿机械有限责任公司设备动力部,中国,北京,102400 刊名：科技信息英文刊名：SCIENCE & TECHNOLOGY INFORMATION年，卷(期)：2010，(31)被引用次数：0次参考文献(3条)1.ST7920控制器系列中文字库液晶模块中文说明书 20052.STC89C51RC/RD+系列单片机器件手册 20033.蔡美琴MCS-51系列单片机系统及其应用 2005相似文献(10条)1.会议论文宋晓辉.叶桦.丁昊基于单片机的多级菜单实现方法改进2007介绍了一种在C语言环境下,基于单片机的多级菜单实现方法.该方法从菜单的功能结构发,在程序设计中做了几点改进.首先对菜单数据项和功能函数各自进行独立设计,通过在数据结构中增加按键有效标志、字符串指针、存储器地址以及与复用相关的元素,实现了两者源代码空间的有效分离,从而大大提高了程序的可维护性;其次引入菜单项复用的思想,简化了程序结构.该设计的多级菜单在自动售货机的服务模式的实际应用表明,此改进方法使菜单设计变得更为简单方便,软件通用性更高,维护更容易.2.期刊论文陆铮.罗嘉单片机C语言下LCD多级菜单的一种实现方法-工矿自动化2006(1)介绍了在C语言环境下,在LCD液晶显示屏上实现多级嵌套菜单的一种简便方法,提出了一个结构紧凑、实用的程序模型.3.期刊论文宋晓辉.叶桦.丁昊.Song Xiaohui.Ye Hua.Ding Hao基于单片机的多级菜单实现方法改进-东南大学学报（自然科学版）2007,37(z1)介绍了一种在C语言环境下,基于单片机的多级菜单实现方法.该方法从菜单的功能结构发,在程序设计中做了几点改进.首先对菜单数据项和功能函数各自进行独立设计,通过在数据结构中增加按键有效标志、字符串指针、存储器地址以及与复用相关的元素,实现了两者源代码空间的有效分离,从而大大提高了程序的可维护性;其次引入菜单项复用的思想,简化了程序结构.该设计的多级菜单在自动售货机的服务模式的实际应用表明,此改进方法使菜单设计变得更为简单方便,软件通用性更高,维护更容易.4.期刊论文唐炜.卢道华.顾金凤单片机系统中液晶显示多级菜单的软硬件设计-华东船舶工业学院学报(自然科学版)2003,17(1) 以8031单片机控制GXM-12864液晶显示器为例,通过建立小字库,结合具体实例介绍了实现多级菜单显示的方法.当菜单显示内容改变时,只需修改相应参数,而不修改程序.文中提及的硬件电路和软件设计通用性较强,具有更一般的实际意义.5.期刊论文汪高勇.宋毅恒.尚举邦.WANG Gao-yong.SONG Yi-heng.SHANG Ju-bang C51与单片机系统多级菜单的模块化设计-光电技术应用2009,24(2)介绍了一种基于单片机系统的多级菜单模块化编程方法.该方法从模块化的角度将菜单编程简单地划分为共用键盘处理和菜单模块两部分,使得菜单具有通用的模块化结构,方便了菜单的加载与卸载,增强了C51语言在单片机系统人机接口的设计,软件结构清晰,维护方便.6.期刊论文朱青.张兴敢.柏业超.ZHU Qing.ZHANG Xing-gan.BAIYe-chao一种多功能水情自动测报系统设计-现代电子技术2011,34(3) 为满足当前水情数据测报的要求,设计实现了一种多功能水情自动测报系统.该系统基于PIC16F887单片机、GSM模块,可接收多种形式的传感器信号,并存储在大容量的FLASH存储器中,同时通过GSM模块发送水情数据和报警信息.另外,该系统借助LCD液晶显示屏可显示多级中文菜单,方便控制和查询.该系统的功耗低,体积小,功能扩展性强,经过多次测试,操作方便,工作可靠,在水情自动测报领域具有很大的推广价值.7.期刊论文王运良.张建忠.程明.WANG Yun-liang.ZHANG Jian-zhong.CHENG Ming基于ATmega16L单片机的中文菜单显示技术-江苏电器2006(1)针对目前电力测量仪表广泛使用中文液晶显示器的趋势,介绍一种由ATmega16L单片机和液晶MSC-G12864组成的多级中文菜单滚动显示系统,应用结果证明该实现方法简单,系统易于扩展和维护.描述了硬件电路的结构,详细分析了多级菜单软件的实现方法,包括中英文字符的存储,菜单项的构成以及整个菜单的滚动显示,给出了部分程序清单.8.期刊论文李敏通.张战国.LI Mintong.ZHANG Zhanguo一种建立单片机应用系统菜单的新方法-计算机工程2006,32(16) 提出了一种用一维线性数组实现树形拓扑结构多级菜单的方法,并用C51语言编程验证了这种方法的可行性.该方法对存储资源的利用效率高,逻辑关系清晰,且菜单的建立和修改方便,适合在单片机应用系统中使用.9.期刊论文基于单片机实现的实用汉字液晶显示设计方法-硅谷2009(19)介绍一种在多级菜单界面设计上非常简单实用的采用C51语言实现液晶显示的方法;同时介绍自定义字库和硬件汉字库的设计方法和应用.10.期刊论文陈国鹏.Chen Guopeng基于PIC18F6622的人机界面设计-工业控制计算机2009,22(9)介绍了如何使用PIC单片机PIC18F6622和液晶模块MTG-S32240进行显示控制系统的设计,分析了其硬件平台的设计要点,给出了清晰的人机界面软件设计架构,介绍了其中最主要的多级菜单的设计方法.设计的显示控制系统在实际系统中运行稳定可靠,证明了设计方法的正确性.本文链接：/doc/887e05f29e31433239689316.html /Periodical_kjxx201031057.aspx授权使用：南华大学(nhdx)，授权号：af1513e4-a30e-4369-9f7f-9f1000acb2e6下载时间：2011年6月28日。

一种易于移植的单片机液晶显示多级菜单设计王勇【摘要】LCD display as a human-computer interaction is very popular in various application situations of embedded microcontroller systems. However, general LCD display menu design is a little bit complicated, and does not have the portability, therefore the complexity in development and system maintenance and the cost are increased. In this paper we introduce the window and message mechanisms of Windows Operating System, and design a multilevel menu. The core of the menu is a universal window engine which does not depend on specific hardware and the content of menu. Research and application show that the menu design has the characters of simple structure, easy to use, little resource consumption, portable and so on. In the end of the paper we present an application example running in the FYD12864 LCD module.%在单片机嵌入式系统的许多应用场合均采用液晶显示器作为人机交互的方式,然而通常的液晶显示菜单设计较为复杂,且基本不具备可移植性,从而增加了开发、维护的复杂性和成本.引入Windows系统下的窗口和消息机制,设计一个多级菜单,该菜单的核心部分是一个不依赖具体硬件和菜单内容的通用的窗口引擎.研究和应用表明,该菜单设计具有结构简单、使用方便、占用资源少以及易于移植等特点.最后给出一个在FYD12864液晶模块上使用此方法的应用案例.【期刊名称】《计算机应用与软件》【年(卷),期】2011(028)012【总页数】6页(P263-268)【关键词】单片机;液晶显示;菜单;窗口引擎【作者】王勇【作者单位】电子科技大学四川成都610054东莞电子科技大学电子信息工程研究院广东东莞523808【正文语种】中文【中图分类】TP3110 引言单片机系统，特别是8位单片机系统通常可用资源较少，速度相对较慢，一般不适合部署操作系统，更谈不上图形引擎了。

单片机C语言下LCD多级菜单的一种实现方法（转）2012-1-10 00:45阅读(1)单片机菜单程序#include#include#define SIZE_OF_KEYBD_MENU 20 //菜单长度uchar KeyFuncIndex=0;//uchar KeyFuncIndexNew=0;void (*KeyFuncPtr)(); //按键功能指针typedef struct{uchar KeyStateIndex; //当前状态索引号uchar KeyDnState; //按下"向下"键时转向的状态索引号uchar KeyUpState; //按下"向上"键时转向的状态索引号uchar KeyCrState; //按下"回车"键时转向的状态索引号void (*CurrentOperate)(); //当前状态应该执行的功能操作} KbdTabStruct;KbdTabStruct code KeyTab[SIZE_OF_KEYBD_MENU]={{ 0, 0, 0, 1,(*DummyJob)},//顶层{ 1, 2, 0, 3,(*DspUserInfo)},//第二层{ 2, 1, 1, 9,(*DspServiceInfo)}, //第二层{ 3, 0, 0, 1,(*DspVoltInfo)},//第三层>>DspUserInfo的展开{ 4, 0, 0, 1,(*DspCurrInfo)},//第三层>>DspUserInfo的展开{ 5, 0, 0, 1,(*DspFreqInfo)},//第三层>>DspUserInfo的展开{ 6, 0, 0, 1,(*DspCableInfo)},//第三层>>DspUserInfo的展开...........{ 9, 0, 0, 1,(*DspSetVoltLevel)}//第三层>>DspServiceInfo的展开..........};void GetKeyInput(void){uchar KeyValue;KeyValue=P1&0x07; //去掉高5bitdelay(50000);switch(KeyValue){case 1: //回车键,找出新的菜单状态编号{KeyFuncIndex=KeyTab[KeyFuncIndex].KeyCrState;break;}case 2: //向上键,找出新的菜单状态编号{KeyFuncIndex=KeyTab[KeyFuncIndex].KeyUpState; break;}case 4: //向下键,找出新的菜单状态编号{KeyFuncIndex=KeyTab[KeyFuncIndex].KeyDnState; break;}default: //按键错误的处理......break;}KeyFuncPtr=KeyTab[KeyFuncIndex].CurrentOperate; (*KeyFuncPtr)();//执行当前按键的操作}//其中KeyTab的设计颇费尽心机。

基于STM32单片机LCD多级菜单的设计摘要本设计介绍了以ARM内核嵌入式处理器STM32为控制核心，辅以低功耗的液晶模块MFG240160-3-A，以及相应的按键控制电路，实现了LCD多级菜单的设计。

在本系统中，侧重点在于LCD的显示上，因此此系统的硬件结构很简单，侧重点在于软件架构及程序的编写上，该系统程序量大，函数封装多，关于实时时钟信息、波形存储信息都留有相应的软件接口，以便与其它模块正确的相连接。

本系统硬件电路简单，但显示信息丰富，可以移植到各种便携式的电子产品上去，为电子产品的显示界面的设计提供了一个新的思路。

关键词 STM32单片机;LCD多级菜单;低功耗;Base on STM32 Microprocessor LCD modules in the multi-level menu display systemAbstractThis design describes to STM32 embedded processor based on ARM core for control, coupled with low power consumption of LCD module MFG240160-3-A as well as the corresponding keys control circuitry, enabling multi-level menu design of LCD. In this system, the focus is on the LCD display, so this system hardware structure is very simple, the emphasis lies in software architectures and applications, the system capacity, function encapsulates the information about the real-time clock, waveform stored information will have the appropriate software interface so that correct with other modules that you are connecting to. This system is simple, but the display information-rich, portable to avariety of portable electronic products, for electronic product display interface design provides a new train of thought.Keywords: STM32; LCD multi-level menu; low-power;目录摘要(((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((((I Abstract(((((((((((((((((((((((((((((((((((((((((((((((((((((((((((( ((II 前言 ............................................................... 4 1方案设计 (5)1.1 设计方案概述 (5)1.2 电路介绍 (5)2 器件介绍 (9)2.1 STM32简介 (9)2.2 MFG240160-3-A LCD介绍 (13)3 软件设计 (16)3.1 STM32单片机的初始化 (16)3.2 液晶屏的初始化 (20)3.3 数据的传输 (20)3.4 字模的提取 (21)3.5 菜单框架的设计 (23)3.6 字模库的建立 (25)3.7 函数库的封装 (25)3.8 菜单标记 (26)3.9 时钟信息的显示 (27)3.10 波形的显示 (28)4 结论 (30)参考文献 (31)致谢 ............................................ 错误～未定义书签。

51单片机实现多级液晶显示中文菜单【摘要】以AT89C51单片机控制使用比较普遍的YM12864液晶显示器为基础，介绍了一种采用分页原理实现多级中文菜单操作的方法。

给出了YM12864主要技术参数、显示特性和核心的程序。

设计的中文菜单具有一定的通用性，只需更改其中的菜单项即可将此设计应用到家电、仪器仪表等设备上，为操作者提供友好方便的中文操作界面。

【关键词】单片机；分页；YM12864液晶；中文菜单一、引言目前小型的显示器主要有LCD和LED，LED显示器只能显示数字和有限个英文字符，不能显示汉字，显示内容不直观，操作人员只能根据约定格式了解显示内容。

而LCD则可显示各种汉字和图形，尤其能实现中文菜单显示，为操作者提供方便友好的操作界面，并且功耗低，因此LCD得到广泛应用。

而现在市面上带中文字库的LCD比比皆是，价格适中，且大部分具有与MCU统一的标准接口，为使用LCD实现中文菜单操作提供了很大的方便。

相信更多的电子产品在提升性能的同时，设计更加人性化的中文菜单交互界面，将会使产品具有更广阔的前景。

二、YM12864液晶显示模块简介YM12864汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM （GDRAM）。

主要技术参数和显示特性：电源：VDD 3.3V～+5V（内置升压电路，无需负压）显示内容：128列×64行与MCU接口：8位或4位并行/3位串行多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等。

其引脚功能为通用20脚LCD接口，用户指令集也为通用128*64LCD用户指令集，相关资料很容易获取。

因其内置中文字库，省去了自己造字库的工作量，而只需写入相应的汉字和字符内码即可显示所需要的汉字和字符，这在许多程序开发软件中很容易实现，如：WA VE、KEIL等。

所以使用带中文字库的LCD来实现中文菜单操会更加简便。

单片机多级菜单编程实现单片机多级菜单编程实现(ZT)建立一个树状的菜单结构，用链表实现链表中包含：1、指向同级左右菜单和指向父菜单、子菜单的四个菜单结构体指针；2、进入该菜单时需要执行的初始化函数指针3、退出该菜单时需要执行的结束函数指针4、该菜单内的按键处理函数指针数组的指针操作菜单模块需要的按键操作有：左、右、确认、退出。

采用这种办法，可以方便的添加或删减菜单。

并且只需要在其头文件中修改初始变量就可以实现，完全无须修改C文件中的任何函数。

具体结构定义我的定义，做个参考：#define MENU_HLP_EN //菜单帮助信息使能typedef struct｛void (*pMenuTaskInit)(void); //指向菜单任务初始化函数的指针void (*pMenuTaskEnd)(void); //指向菜单任务结束函数的指针｝MENU_TASK_TYP;typedef struct MenuTyp｛INT8U *MenuName; //菜单名称字符串WORK_MOD WorkMod; //工作状态编号MENU_TASK_TYP *pMenuTask; //指向菜单任务的指针void (**pTaskKeyDeal)(void); //指向菜单任务按键处理函数数组的指针#ifdef MENU_HLP_ENINT8U *MenuHlp; //菜单帮助字符串#endifstruct MenuTyp *pParent; //指向上层菜单的指针struct MenuTyp *pChild; //指向子菜单的指针struct MenuTyp *pRight; //指向右菜单的指针struct MenuTyp *pLeft; //指向左菜单的指针｝MENU_TYP;我根据网上的资料做的一个菜单：/****************菜单数据结构**********************/struct KeyTabStruct｛uint8 MenuIndex; //当前状态索引号uint8 MaxItems; //本级菜单最大条目数uint8 ShowLevel; //菜单显示内容uint8 PressOk; //按下"回车"键时转向的状态索引号uint8 PressEsc; //按下"返回"键时转向的状态索引号uint8 PressDown; //按下"向下"键时转向的状态索引号uint8 PressUp; //按下"向上"键时转向的状态索引号void (*CurrentOperate)(); //当前状态应该执行的功能操作｝;uint8 MenuID; //菜单ID号uint8 MenuNextID; //下级菜单ID号//CurMenuID=本菜单ID//MaxMenuItem=同级菜单最大项数//OkMenuID=子菜单层所对应的菜单ID,ID=999为菜单已经到底了//EscMenuID=父菜单层所对应的菜单ID,ID=999为菜单已经到顶了//DownMenuID=弟菜单层所对应的菜单ID,ID=999为菜单是独生子//UpMenuID=兄菜单层所对应的菜单ID,ID=999为菜单是独生子//CurFunction=本菜单所对应的菜单函数指针const struct KeyTabStruct KeyTab[MAX_KEYTABSTRUCT_NUM]=｛//CurMenuID, axMenuItem, MenuShowLevel, OkMenuID, EscMenuID, DownMenuID, UpMenuID, CurFunction｛MENU_EDIT, 0, 0, MENU_DATA_VIEW, MENU_NO, MENU_NO, MENU_NO, *MenuEdit｝,｛MENU_DATA_VIEW, 3, 1, MENU_DATA_VIEW_FIRE, MENU_EDIT, MENU_ SYS_EDIT, MENU_PRINT_DATA,*MenuEdit｝,｛MENU_DATA_VIEW_FIRE, 5, MENU_NO, MENU_NO, MENU_DATA_VIEW, MENU_DATA_VIEW_TROUBLE, MENU_STEP_FOLLOW, *MenuDataViewIn｝, ｛MENU_DATA_VIEW_TROUBLE, 5, MENU_NO, MENU_NO, MENU_DATA_VI EW, MENU_DATA_VIEW_REPEAT, MENU_DATA_VIEW_FIRE, *MenuDataVie wIn｝,｛MENU_DATA_VIEW_REPEAT, 5, MENU_NO,MENU_NO, MENU_DATA_VIEW, MENU_FACE_CHECK,MENU_DATA_VIEW_TROUBLE, *MenuDataViewIn｝,｛MENU_FACE_CHECK, 5, MENU_NO,MENU_NO, MENU_DATA_VIEW, MENU_STEP_FOLLOW,MENU_DATA_VIEW_REPEAT, *MenuFaceCheck｝,｛MENU_STEP_FOLLOW, 5, MENU_NO,MENU_NO, MENU_DATA_VIEW, MENU_DATA_VIEW_FIRE, MENU_FACE_CH ECK,*MenuStepFollow｝,｛MENU_SYS_EDIT, 3,2, MENU_SUM_SET, MENU_EDIT,MENU_PRINT_DATA, MENU_DATA_VIEW, *MenuEdit｝,｛MENU_SUM_SET, 6, MENU_NO,MENU_NO, MENU_SYS_EDIT, MENU_EDIT_INSULATE,MENU_TIME_SET, *MenuSumSet｝,｛MENU_EDIT_INSULATE, 6, MENU_NO,MENU_NO, MENU_SYS_EDIT, MENU_EDIT_HZ, MENU_SUM_SET,*MenuEditInsulate｝,｛MENU_EDIT_HZ, 6, MENU_NO,MENU_NO, MENU_SYS_EDIT, MENU_LD_CONTROL,MENU_EDIT_INSULATE, *MenuEditHZ｝,｛MENU_LD_CONTROL, 6,MENU_NO, MENU_NO, MENU_SYS_EDIT, MENU_LD_DELAY,MENU_EDIT_HZ, *MenuLDControl｝,｛MENU_LD_DELAY, 6,MENU_NO, MENU_NO, MENU_SYS_EDIT, MENU_TIME_SET,MENU_LD_CONTROL, *MenuLDDelay｝,｛MENU_TIME_SET, 6, MENU_NO,MENU_NO, MENU_SYS_EDIT, MENU_SUM_SET, MENU_LD_DELAY,*MenuTimeSet｝,｛MENU_PRINT_DATA, 3, 3,MENU_PRINT_DATA_FIRE, MENU_EDIT, MENU_DATA_VIEW,MENU_SYS_EDIT, *MenuEdit｝,｛MENU_PRINT_DATA_FIRE, 4,MENU_NO, MENU_NO, MENU_PRINT_DATA,MENU_PRINT_DATA_TROUBLE, MENU_PRINT_SET, *MenuPrintDataIn｝, ｛MENU_PRINT_DATA_TROUBLE, 4, MENU_NO,MENU_NO, MENU_PRINT_DATA, MENU_PRINTER_CHECK,MENU_PRINT_DATA_FIRE, *MenuPrintDataIn｝,｛MENU_PRINTER_CHECK, 4, MENU_NO,MENU_NO, MENU_PRINT_DATA, MENU_PRINT_SET,MENU_PRINT_DATA_TROUBLE, *MenuPrintDataIn｝,｛MENU_PRINT_SET, 4, MENU_NO,MENU_NO, MENU_PRINT_DATA, MENU_PRINT_DATA_FIRE,MENU_PRINTER_CHECK, *MenuPrintSet｝,｝;/**************************************编程菜单显示数据******************************/const struct MenuDispData MenuEditShow[][MENU_MAX] = ｛｛｛MENU_NO , 0, 0, "选择: 消音→退出"｝, //主菜单｛MENU_DATA_VIEW , 1, 6, "⒈数据查看"｝,｛MENU_SYS_EDIT , 2, 6, "⒉系统编程"｝,｛MENU_PRINT_DATA , 3, 6, "⒊数据打印"｝｝,｛｛MENU_NO , 0, 0, "数据查看: 消音→退出"｝, //数据查看｛MENU_DATA_VIEW_FIRE , 1, 4, "⒈火警"｝,｛MENU_DATA_VIEW_TROUBLE, 2, 4, "⒉故障"｝,｛MENU_DATA_VIEW_REPEAT , 3, 4, "⒊重码"｝,｛MENU_FACE_CHECK , 1,12, "⒋面板检测"｝,｛MENU_STEP_FOLLOW , 2,12, "⒌单步跟踪"｝｝,｛｛MENU_NO , 0, 0, "系统编程: 消音→退出"｝, //系统编程｛MENU_SUM_SET , 1, 0, "⒈容量设置"｝,｛MENU_EDIT_INSULATE , 2, 0, "⒉隔离点"｝,｛MENU_EDIT_HZ , 3, 0, "⒊汉字描述"｝,｛MENU_LD_CONTROL , 1,12, "⒋联动控制"｝,｛MENU_LD_DELAY , 2,12, "⒌模块延时"｝,｛MENU_TIME_SET , 3,12, "⒍时钟调整"｝｝,｛｛MENU_NO , 0, 0, "数据打印: 消音→退出"｝, //数据打印｛MENU_PRINT_DATA_FIRE , 1, 0, "⒈火警数据"｝,｛MENU_PRINT_DATA_TROUBLE,2, 0, "⒉故障数据"｝,｛MENU_PRINTER_CHECK , 3, 0, "⒊打印机自检"｝,｛MENU_PRINT_SET , 1,12, "⒋打印设置"｝｝,｝;/***********************************等待按键******************** **************/void WaitKey(void)｛uint32 time;time = RTCFlag;WhichKey = KEY_NONE;while(!EscFlag)｛if(RTCFlag - time >= EDIT_TIME)EscFlag = TRUE;if(WhichKey != KEY_NONE)｛KeySound(300); //按键音return;｝｝｝/*********************************显示多级菜单**********************************/void MenuEdit()｛uint32 i,j=0;uint32 oldid;j = KeyTab[MenuID].ShowLevel;if(WhichKey == KEY_ESC || WhichKey == KEY_OK)｛ClearScreen();for(i=0;i<KeyTab[MenuNextID].MaxItems+1;i++) ShowString(MenuEditShow[j][i].Lin,MenuEditShow[j] [i].Column,MenuEditShow[j][i].Pdata,0); //初始化显示oldid =0;//没有原先选择的项｝else｛if(WhichKey == KEY_UP)oldid = KeyTab[MenuNextID].PressDown;elseoldid = KeyTab[MenuNextID].PressUp;//指示原先的项｝for(i=1;i<KeyTab[MenuNextID].MaxItems+1;i++)｛if(MenuEditShow[j][i].Id == oldid)ShowString(MenuEditShow[j][i].Lin,MenuEditShow[j][i].Column,MenuEditShow[j][i].Pdata,0); //正常显示原先的项else｛if(MenuEditShow[j][i].Id == MenuNextID)ShowString(MenuEditShow[j][i].Lin,MenuEditShow[j][i].Column,MenuEditShow[j][i].Pdata,1); //反显当前选择的项｝｝WhichKey = KEY_NONE;｝/******************************系统编程************************* ******/uint32 Edit(void)｛struct KeyTabStruct NowKeyTab; //指示当前的菜单值uint32 escflag = FALSE;ResetFlag = FALSE;ChangeFlag = FALSE;EscFlag = FALSE;MenuID = MENU_EDIT;NowKeyTab = KeyTab[MenuID];MenuNextID = NowKeyTab.PressOk;(*NowKeyTab.CurrentOperate)(); //显示主菜单do｛if(WhichKey == KEY_NONE)WaitKey(); //等待按键switch(WhichKey)｛case KEY_ESC : if(NowKeyTab.PressEsc != MENU_NO) ｛MenuID =NowKeyTab.PressEsc;MenuNextID =NowKeyTab.MenuIndex;NowKeyTab = KeyTab[MenuID];NowKeyTab.PressOk =MenuNextID;(*NowKeyTab.CurrentOperate)(); //显示当前菜单｝elseescflag =TRUE; //退出编程状态break;case KEY_OK : if(NowKeyTab.PressOk != MENU_NO) ｛MenuID =NowKeyTab.PressOk;NowKeyTab = KeyTab[MenuID];MenuNextID =NowKeyTab.PressOk;｝(*NowKeyTab.CurrentOperate)(); //执行当前按键的操作break;case KEY_UP : if((MenuNextID != MENU_NO) && (KeyTab[MenuNextID].PressUp != MENU_NO))｛NowKeyTab.PressOk =KeyTab[MenuNextID].PressUp;MenuNextID = KeyTab[MenuNextID].PressUp;(*NowKeyTab.CurrentOperate)(); //执行当前按键的操作｝break;case KEY_DOWN: if((MenuNextID != MENU_NO) && (KeyTab[MenuNextID].PressDown != MENU_NO))｛NowKeyTab.PressOk =KeyTab[MenuNextID].PressDown;MenuNextID = KeyTab[MenuNextID].PressDown;(*NowKeyTab.CurrentOperate)(); //执行当前按键的操作｝break;case KEY_RESET: ResetFlag = TRUE;break;default : break;｝｝while(!ResetFlag && !EscFlag && !escflag);if(ChangeFlag && !EscFlag && !ResetFlag) EditDataChange();if(ResetFlag)return SYS_RESET;else｛return 0;｝｝关于这个菜单的说明：1.我用的是ARM处理器，所以51的时候把const改成code,uint32改成unsign ed char。
