饶亲苗201304135077程控交换实验3

程控交换原理实验讲义CHENG KONG JIAO HUAN YUAN LI SHI YAN JIANG YI 聊城大学物理科学与信息工程学院目录前言................................................................................................................ - 1 -实验五程控交换PCM编译码实验 ................................................................. - 7 -实验六信号音产生实验................................................................................... - 14 -实验七DTMF译码实验................................................................................... - 19 -实验十时分交换实验...................................................................................... - 23 -附录A .................................................................................. 错误！未定义书签。

前言一、适用范围程控交换实验系统是为了配合《程控数字交换与交换网》的教学而设计的实验装置，这套系统上除了完成理论验证实验外，还可以完成该课程设计、毕业设计，以及二次性开发。

本系统适合于各大学通信专业的专科生、本科生、研究生以及教师和相关的科研使用。

一、结构简介系统结构图如图一所示。

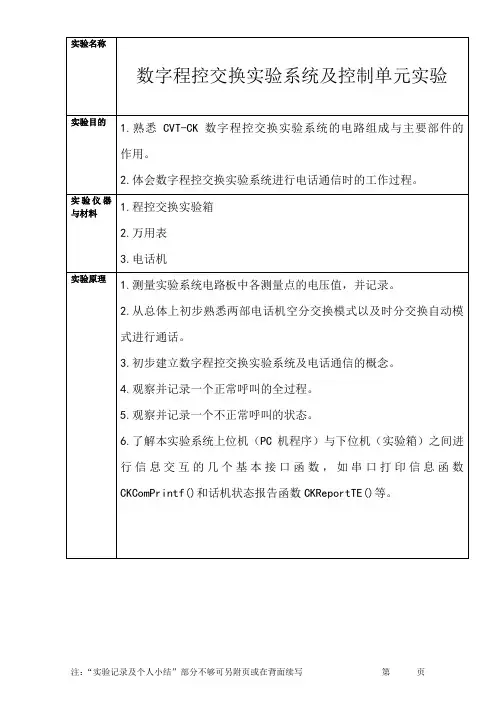

实验名称数字程控交换实验系统及控制单元实验实验目的1.熟悉CVT-CK数字程控交换实验系统的电路组成与主要部件的作用。

2.体会数字程控交换实验系统进行电话通信时的工作过程。

实验仪器1.程控交换实验箱与材料2.万用表3.电话机实验原理1.测量实验系统电路板中各测量点的电压值，并记录。

2.从总体上初步熟悉两部电话机空分交换模式以及时分交换自动模式进行通话。

3.初步建立数字程控交换实验系统及电话通信的概念。

4.观察并记录一个正常呼叫的全过程。

5.观察并记录一个不正常呼叫的状态。

6.了解本实验系统上位机（PC机程序）与下位机（实验箱）之间进行信息交互的几个基本接口函数，如串口打印信息函数CKComPrintf()和话机状态报告函数CKReportTE()等。

验步骤、实验原始记录、实验过程中编写程序和实验数据计算结果）1.打开PC机软件“程控交换.exe”。

2.实验箱上电，初始化。

3.在“程控交换.exe”软件中单击“实验模板”菜单中的“信息反馈提示实验”，将自动打开ADT IDE集成开发环境，并在ADT IDE集成开发环境中打开“信息反馈提示实验”实验模板文件。

4.在ADT IDE中打开report.c文件，编写程序。

5.编写完成后build，改错直到无错。

6.在“程控交换.exe”软件中点击“下载程序”，运行程序。

主要代码：CKReportTE(TE_1, TE_HAND_UP);CKReportTE(TE_2, TE_HAND_UP);CKReportTE(TE_3, TE_HAND_UP);CKReportTE(TE_4, TE_HAND_UP);CKReportTimeout(1);CKComPrintf("所有用户都摘机，LCD显示'超时'\n");OSTimeDly(500);CKReportTE(TE_1, TE_HAND_DOWN);CKReportTE(TE_2, TE_HAND_DOWN);CKReportTE(TE_3, TE_HAND_DOWN);CKReportTE(TE_4, TE_HAND_DOWN);CKReportTimeout(0);CKReportThreeTel(1);CKComPrintf("所有用户都挂机，LCD显示'三方'\n");OSTimeDly(500);CKReportTE(TE_1, TE_RING);CKReportTE(TE_2, TE_RING);CKReportTE(TE_3, TE_RING);CKReportTE(TE_4, TE_RING);CKReportThreeTel(0);CKComPrintf("所有用户都振铃，LCD第四行中央无显示\n");OSTimeDly(500);结果分析和实验心得体会) 1.用户1摘机，听到拨号音。

课程名称现代交换技术实验序号实验三实验项目多种信号音及铃流信号发生器实验实验地点实验学时实验类型指导教师实验员专业 _______ 班级学号姓名年月日1、程控交换实验箱一台2、电话单机两个3、20MHz数字示波器一台四、实验过程（实验步骤、记录、数据、分析）1．接上交流电源线。

2．打开“交流开关”，指示发光二极管亮后，再分别按下直流输出开关J1、J2，此时实验箱上的五组电源已供电，各自发光二极管亮。

3．按复位键“S1”进行一次上电复位，此时，CPU已对系统进行初始化处理，液晶显示电路显示“欢迎使用众友科技程控交换实验系统”，即可进行实验，将示波器打到直流档。

4．用示波器观察TPLL的波形5．用户1、用户3接上电话单机，用户1呼叫用户3，在呼叫过程中观察TP12的波形。

(1)用示波器观察TP12的波形，用户1摘机后听到拨号音，TP12的波形为连续的450Hz的正弦波信号。

(2)用户1拨完被叫电话号码“3456”后听到回铃音时，用双踪示波器观察TP12的波形。

可观察到TP12波形一样为1秒通，4秒断的断续信号。

(3)用户3振铃时，用双踪示波器观察TP33A的波形，即当用户3振铃时，TP33A为方波；不振铃时，TP33A无波形。

(4)用户3摘机通话后，用户3先挂机，此时用户1听到忙音，用双踪示波器观察TP12的波形，可观察到TP12的波形为0.35秒通，0.35秒断的断续信号。

实验数据记录如下测量点分析实验数据记录TP12拨号音：持续的450Hz的正弦波。

实验得出的为444.385HZ的正弦波。

TP12回铃音：450Hz 的正弦波，每导通1秒后间断4秒。

实验得出的正弦波无法判断其频率，但是可以分析得出其1秒通4秒断。

忙音：450Hz 的正弦波，每导通0.35秒后间断0.35秒。

实验得出的为444.446HZ的正弦波，波形为0.35秒通，0.35秒断的断续信号，一比一的比例。

TP33A振铃：25Hz的低频周期信号，每导通1秒后间断4秒。

数字程控交换实验报告一、实验目的本次数字程控交换实验的主要目的是深入了解数字程控交换系统的工作原理和基本功能，通过实际操作和观察，掌握数字程控交换机的配置、呼叫处理、信令传输等关键技术，提高对通信网络中交换技术的理解和应用能力。

二、实验设备1、数字程控交换机实验平台2、计算机3、测试仪器（如示波器、万用表等）三、实验原理数字程控交换技术是现代通信网络中的核心技术之一，它采用数字化的方式对语音、数据等信息进行交换和传输。

其基本原理是将模拟信号转换为数字信号，然后通过数字交换网络进行时隙交换，实现不同用户之间的通信连接。

在数字程控交换系统中，呼叫处理是一个关键过程。

当用户发起呼叫时，交换机接收到呼叫请求信号，通过分析被叫号码等信息，选择合适的路由和时隙，建立通信链路，并进行信令的传输和控制，以确保呼叫的顺利进行和通话质量的保障。

四、实验内容及步骤1、数字程控交换机的基本配置登录交换机管理界面，设置交换机的基本参数，如系统时间、交换机名称、端口配置等。

划分用户组和权限，为不同用户分配不同的呼叫权限和业务功能。

2、呼叫处理实验进行本局呼叫实验，模拟用户之间的内部通话，观察呼叫建立、通话过程和呼叫释放的信令流程。

进行出局呼叫实验，模拟用户拨打外部电话，了解与公共电话网络的连接和信令交互过程。

3、信令传输实验观察和分析数字程控交换系统中常用的信令类型，如用户线信令、局间信令等。

使用测试仪器捕捉信令信号，分析信令的格式和参数。

4、业务功能实验测试交换机的来电显示、呼叫转移、三方通话等业务功能，验证其正确性和稳定性。

五、实验结果与分析1、基本配置结果成功完成数字程控交换机的基本参数设置，系统运行正常，端口状态显示准确。

2、呼叫处理结果本局呼叫建立迅速，通话质量清晰，呼叫释放过程正常，信令流程符合预期。

出局呼叫能够正确连接到公共电话网络，通话过程稳定，信令交互无异常。

3、信令传输结果成功捕捉到各种信令信号，信令格式和参数符合相关标准，分析结果表明信令传输准确无误。

实验一.正常呼叫实验这是一个完整的实验，执行这个实验，可以完成所有的正常呼叫，这个实验是上述实验的综合。

试验方法1。

硬件连接：将用户话机接于模拟用户线接口端子，并使话机处于挂机状态2。

试验方法：按“实验程序”按钮，弹出“正常呼叫实验程序”窗口，内含本实验的程序Nor_Call.C，阅读程序。

按实验”按钮并按照提示，进行摘机、拨号和摘机应答操作，检查呼叫进行情况。

实验二摘挂机检测实验一：实验说明摘挂机检测实现对用户的摘挂机识别，识别后把摘挂机事件写到“摘挂机队列”中，交基本级处理。

用户拿起送受话器表示要进行呼叫，反映到用户线上是用户回路状态的改变，即回路由切断变为闭合；而通话中的用户话终挂机，将使用户回路状态由闭合变为切断。

上述状态改变在用户电路的监视点上反映出来。

因为用户回路状态只有两个，故正好可以用一位二进制数的两个逻辑值表示，一般用"0"表示切断，"1"表示闭合。

无论是摘机还是挂机，处理机应及时发现，但也无必要连续进行监视，只要定期地进行周期性监视就可以了。

为此每隔一定时间（一般为100ms）从用户电路的监视点读取一次用户回路状态，通过对读数进行运算来识别用户的摘机和挂机。

仅仅读取反映用户回路当前状态的信息，并不能判断用户是否摘机呼出，因为当前的摘机可能是刚刚摘机呼出，也可能是早已摘机呼出。

因此还必须根据上次扫描时读取的状态来判别，只有当前次读取的用户回路为断开状态，而本次读取的用户回路是闭合状态，即由"断开"变为"闭合"时，才判断为摘机呼出。

为此必须要有两个存储区：一个用来存储本次的扫描结果SCN，另一个则用来存放前一次的扫描结果LM。

处理机执行"与"运算judgeword = SCN ∧~LM用判断字judgeword来识别用户是否摘机呼出。

如运算结果是1，表示用户摘机呼出，因为只有当SCN 为1，~LM 也为1时，结果才是1。

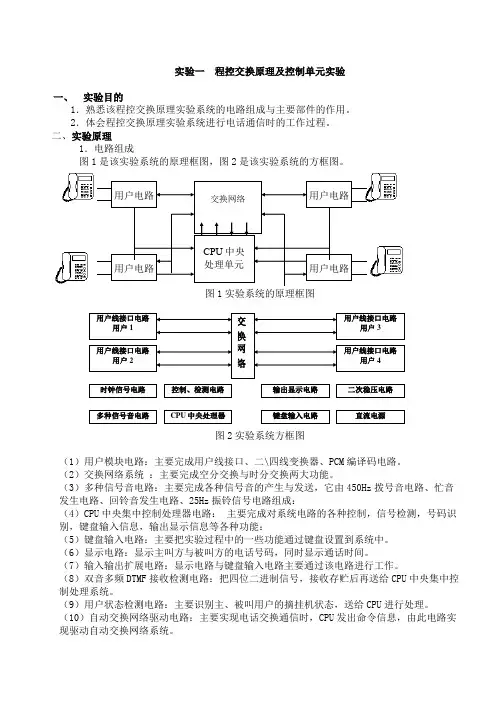

实验一 程控交换原理及控制单元实验一、 实验目的1．熟悉该程控交换原理实验系统的电路组成与主要部件的作用。

2．体会程控交换原理实验系统进行电话通信时的工作过程。

二、实验原理1．电路组成图1是该实验系统的原理框图，图2是该实验系统的方框图。

图1实验系统的原理框图图2实验系统方框图（1）用户模块电路：主要完成用户线接口、二\四线变换器、PCM 编译码电路。

（2）交换网络系统：主要完成空分交换与时分交换两大功能。

（3）多种信号音电路：主要完成各种信号音的产生与发送，它由450Hz拨号音电路、忙音发生电路、回铃音发生电路、25Hz 振铃信号电路组成：（4）CPU中央集中控制处理器电路： 主要完成对系统电路的各种控制，信号检测，号码识别，键盘输入信息，输出显示信息等各种功能：（5）键盘输入电路：主要把实验过程中的一些功能通过键盘设置到系统中。

（6）显示电路：显示主叫方与被叫方的电话号码，同时显示通话时间。

（7）输入输出扩展电路：显示电路与键盘输入电路主要通过该电路进行工作。

（8）双音多频DTMF 接收检测电路：把四位二进制信号，接收存贮后再送给CPU 中央集中控制处理系统。

（9）用户状态检测电路：主要识别主、被叫用户的摘挂机状态，送给CPU 进行处理。

（10）自动交换网络驱动电路：主要实现电话交换通信时，CPU 发出命令信息，由此电路实现驱动自动交换网络系统。

（11）信号音控制电路：它完全按照CPU 发出的指令进行操作，使各种信号音按照系统程序进行工作。

（12）振铃控制电路： 它也是按照CPU 发出的指令进行工作。

（13）系统工作电源：主要完成系统所需要的各种电源，本实验系统中有+5V ，-5V ，+12V ，-12V ，-48V 等5组电源。

2图3键盘功能框图对图3所示的键盘功能作如下介绍：“时间”： 该键可设置系统的延时时间。

如久不拔号、久不应答、位间不拔号的延时，缺省值为10秒，可选择的时间值有10秒、30秒、1分钟。

程控交换机课程设计班级：0820272学号:姓名:日期：2011.11.14 一、实验目的1、了解程控交换机的硬件结构。

2、掌握程控交换机的硬件配置步骤3、理解程控交换机硬件结构中各部分单板的作用。

二、实验器材1、程控交换机。

2、实验用维护终端。

三、实验步骤1、在桌面上双击“”图标，进入以下界面2、输入实际的服务器地址，单击【确定】，进入以下界面3、双击【程控:cc08】进入以下界面，4、点击“业务操作终端”－》“CC08交换机业务维护”，弹出登陆窗口：用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1）点击“确定”5、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：6、点击“系统”－》“执行批命令”，或者手动设置数据参数8、再将已经调试好的命令文件脚本“SM模块硬件配置”，在“系统”－》“执行批命令”，或按CTRL+R，点击“打开”（如无事先编写好的脚本可手动设置数据参数）。

系统会自动执行并在【维护输出】窗口同样会显示执行结果：9、在e-bridge系统中点击“开始程控实验”－》“申请加载数据”－》“确定”，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。

10、当申请到服务器席位时，点击“确认”，系统自动将本客户端的数据库中的数据传到服务器中：11、服务器会自动进行数据格式转换，并加载到交换机中：12、点击“业务操作终端”－》“交换机业务维护”，出现登陆窗口：用户名：cc08，密码：cc08，局名：SERVER （IP地址：129.9.0.10）点击“确定”登陆到BAM服务器13、点击“维护”－》“配置”－》“硬件配置状态面板”－》“选择模块”可看到交换机1号SM模块的单板运行状态：附件：硬件数据配置参考1、LOF：；//进入脱机状态2、SET FMT: STS=OFF; //设置格式转换的状态。

STS=OFF：状态＝关3、SET CWSON: SWT=OFF; // 关闭性能统计开关MOD SFP: ID=P59, V AL="1",CONFIRM=Y; //修改软件参数:ID=P59(BAM模块号)，值=1.MOD SFP: ID=P64, V AL="0",CONFIRM=Y; //修改软件参数:ID=P64(模块局标志)，值=1.4、SET OFI: LOT=CMPX, NN=TRUE, SN1=NA T, SN2=NA T, SN3=NA T, SN4=NA T, NNC="AAAAAA", NNS=SP24, SCCP=NONE, TADT=0, LAC=K'0730, _CN_20=0,LNC=K'86;//设置本局信息：本局类型=长市农合一，国际网有效=FALSE，国际备用有效=FALSE，国内网有效=TRUE，国内备用有效=FALSE，网标识1-4=国内，国内编码="AAAAAA，国内网结构=SP24,STP功能标志=FALSE,本地区号=0730，本地运营商标识=0为中国电信,本国代码=86。

程控数字交换技术实验报告中继与局间信令系统班级: 20110821学号: 2011082102姓名: 邓为丹指导老师:实验日期: 2013年6月成绩:哈工程信息与通信工程学院实验三：中继与局间信令系统一、基本概念1.概念数字中继－－数字交换系统间、数字交换系统与数字传输系统间的接口单元局向－－标识本局到它局的不同去话方向中继电路－－一个处理话路信号和信令信号的独立单元。

对数字中继而言，即是一个64Kb/s的时隙。

ZXJ10：4个E1口／DTI，30路／E1口中继电路组简称中继组，是ZXJ10交换机的一个交换模块和邻接交换局之间的具有相同电路属性（信道传输特性，局间对电路选择等）约定的一组电路的集合。

中继组号－－用于标识不同的中继组的编号路由－－两个局间建立一个呼叫所经过的一条途径（即中继组）。

路由编号用于标识不同的路由，每个路由对应一个中继组路由组：至某局的所有路由的集合，路由组号用于不同的路由组的编号。

一个路由组由至少1个、最多12个路由组成路由链：由至少一个、最多十二个路由组组成，路由链号用于标识不同的路由链的编号.路由链组：由至少一个、最多二十个路由链组成一个路由链组。

2.ZXJ10路由选择过程1)出局路由选择过程：号码分析完毕至选择PCM中的一个时隙出去的过程2)在ZXJ10交换机中，一个目的码出局的所有路径由出局路由链组标识。

3)ZXJ10路由选择过程为：号码分析→路由链组→路由链→路由组→路由→中继组→中继4）号码分析后找到路由链组，根据路由链组找路由链的方式为轮选，第一个呼叫选路由链1，第二个呼叫选路由链2……。

通过此方式可以实现路由链之间的话务负荷分担。

一个路由链组中最多可以包括20个路由链。

5）由路由链找路由组的方式为优选，任何呼叫首先选择路由组1，不成功选择路由组2以此类推，如果全部路由都选择过了仍没有成功，则返回失败信息。

一个路由链最多包括12个路由组。

6）根据路由组找路由的方式为轮选，正常情况下进入该路由组的第一个呼叫选择路由1，第二个呼叫选择路由2……，遍历完从头开始轮选。

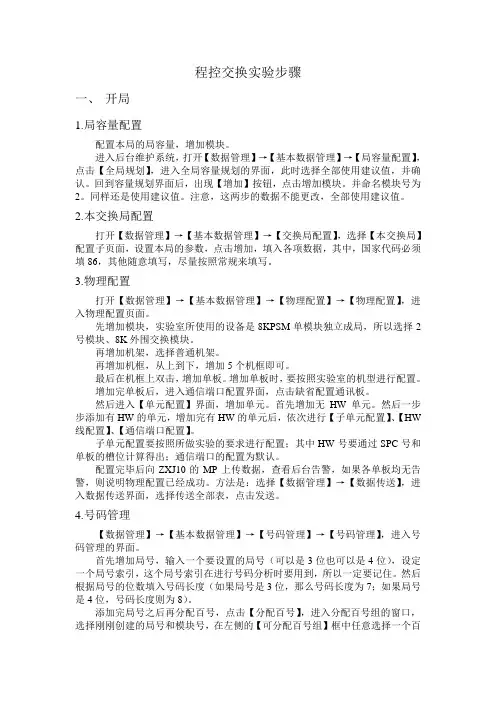

程控交换实验步骤一、开局1.局容量配置配置本局的局容量，增加模块。

进入后台维护系统，打开【数据管理】→【基本数据管理】→【局容量配置】，点击【全局规划】，进入全局容量规划的界面，此时选择全部使用建议值，并确认。

回到容量规划界面后，出现【增加】按钮，点击增加模块。

并命名模块号为2。

同样还是使用建议值。

注意，这两步的数据不能更改，全部使用建议值。

2.本交换局配置打开【数据管理】→【基本数据管理】→【交换局配置】，选择【本交换局】配置子页面，设置本局的参数，点击增加，填入各项数据，其中，国家代码必须填86，其他随意填写，尽量按照常规来填写。

3.物理配置打开【数据管理】→【基本数据管理】→【物理配置】→【物理配置】，进入物理配置页面。

先增加模块，实验室所使用的设备是8KPSM单模块独立成局，所以选择2号模块、8K外围交换模块。

再增加机架，选择普通机架。

再增加机框，从上到下，增加5个机框即可。

最后在机框上双击，增加单板。

增加单板时，要按照实验室的机型进行配置。

增加完单板后，进入通信端口配置界面，点击缺省配置通讯板。

然后进入【单元配置】界面，增加单元。

首先增加无HW单元。

然后一步步添加有HW的单元，增加完有HW的单元后，依次进行【子单元配置】、【HW 线配置】、【通信端口配置】。

子单元配置要按照所做实验的要求进行配置；其中HW号要通过SPC号和单板的槽位计算得出；通信端口的配置为默认。

配置完毕后向ZXJ10的MP上传数据，查看后台告警，如果各单板均无告警，则说明物理配置已经成功。

方法是：选择【数据管理】→【数据传送】，进入数据传送界面，选择传送全部表，点击发送。

4.号码管理【数据管理】→【基本数据管理】→【号码管理】→【号码管理】，进入号码管理的界面。

首先增加局号，输入一个要设置的局号（可以是3位也可以是4位），设定一个局号索引，这个局号索引在进行号码分析时要用到，所以一定要记住。

然后根据局号的位数填入号码长度（如果局号是3位，那么号码长度为7；如果局号是4位，号码长度则为8）。

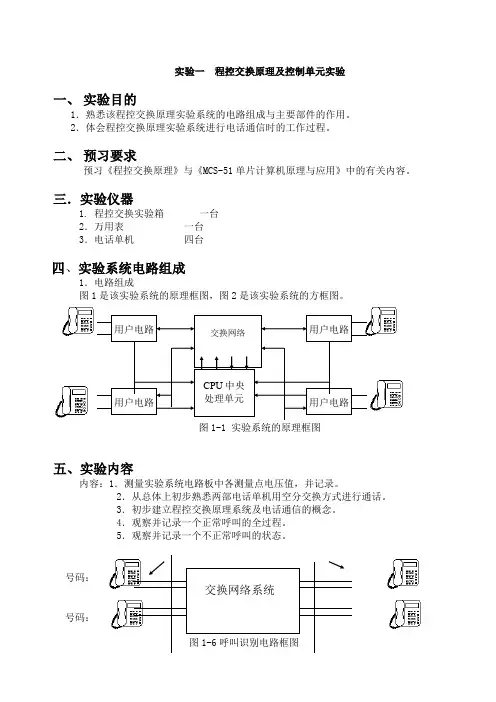

号码：68号码：88 号码：89 号码：69实验一 程控交换原理及控制单元实验一、 实验目的1．熟悉该程控交换原理实验系统的电路组成与主要部件的作用。

2．体会程控交换原理实验系统进行电话通信时的工作过程。

二、 预习要求预习《程控交换原理》与《MCS-51单片计算机原理与应用》中的有关内容。

三．实验仪器1. 程控交换实验箱 一台 2．万用表 一台 3．电话单机 四台四、实验系统电路组成1．电路组成图1是该实验系统的原理框图，图2是该实验系统的方框图。

图1-1 实验系统的原理框图五、实验内容内容：1．测量实验系统电路板中各测量点电压值，并记录。

2．从总体上初步熟悉两部电话单机用空分交换方式进行通话。

3．初步建立程控交换原理系统及电话通信的概念。

4．观察并记录一个正常呼叫的全过程。

5．观察并记录一个不正常呼叫的状态。

六、实验步骤：（1）接上交流电源线。

（2）将K11~K14、K21~K24、K31~K34、K41~K44接2、3脚；K70~K75接2、3脚；K60~K63接2、3脚。

（3）先打开“交流开关”，指示发光二极管亮后，再分别按下直流输出开关J8、J9。

此时实验箱上的五组电源已供电，各自发光二极管亮。

（4）按“复位”键进行一次上电复位，此时，CPU已对系统进行初始化处理，数码管循环显示“P”，即可进行实验。

（5）将万用表拔至直流电压档，然后测量电源模块-48、-12、-5、+5、+12的电压是否正常：-48为-48V，-12为-12V，-5为-5V，+5为+5V，+12为+12V。

(-48V允许误差±10%，其它为±5%)（6）将四个用户接上电话单机。

（7）正常呼叫全过程的观察与记录。

(现以用户1为主叫，用户4为被叫进行实验)7.1主叫摘机，听到拨号音，数码管显示主叫电话号码“68”。

7.2主叫拨首位被叫号码“8”，主叫拨号音停，主叫继续拨完被叫号码“9”。

7.3被叫振铃，主叫听到回铃音。

程控交换实验报告程控交换实验报告随着科技的不断发展，通信技术也在不断进步。

程控交换技术作为一种现代化的通信方式，已经广泛应用于各个领域。

本文将对程控交换技术进行实验，并进行详细的报告和分析。

一、实验目的本次实验的目的是通过模拟程控交换机的工作原理，了解其基本原理和工作流程。

同时，通过实际操作，掌握程控交换机的配置和管理方法，提高我们的实践能力。

二、实验环境本次实验使用的是模拟程控交换机实验平台。

该平台提供了一个虚拟的程控交换机环境，可以模拟实际的通信场景，并提供相应的配置和管理接口。

三、实验过程1. 程控交换机的基本原理程控交换机是一种基于计算机技术的通信交换设备。

它通过计算机控制，实现对通信线路的接通和切换。

其基本原理是通过计算机程序控制，将来自不同用户的通信请求按照一定的算法进行处理，实现通信线路的动态分配和管理。

2. 程控交换机的配置在实验中，我们首先需要对程控交换机进行配置。

配置包括对交换机的各项参数进行设置，如线路数量、用户接口、呼叫转移等。

通过配置，我们可以灵活地调整交换机的工作模式，以适应不同的通信需求。

3. 程控交换机的管理除了配置，我们还需要对程控交换机进行管理。

管理包括对交换机的运行状态进行监控，如线路利用率、呼叫成功率等。

通过管理，我们可以及时发现和解决交换机运行中的问题，提高通信的质量和效率。

四、实验结果通过实验，我们成功地配置和管理了程控交换机，并进行了一系列的通信测试。

在测试中，我们模拟了多个用户之间的通信场景，并观察了交换机的工作情况。

实验结果显示，程控交换机能够有效地实现通信线路的接通和切换。

无论是语音通信还是数据传输，交换机都能够稳定地工作，并保证通信的质量。

同时，通过对交换机的管理，我们可以及时发现和解决问题。

在测试过程中，我们发现了一些线路异常和呼叫失败的情况，通过调整配置和重新管理，成功地解决了这些问题。

五、实验总结通过本次实验，我们深入了解了程控交换技术的原理和应用。

程控互换实验指导书通信1106目录第一章RZ8623系统模块实验 (5)实验1 互换系统组成与结构 (5)实验2程控互换状态设置 (10)实验3 信令信号的产生与观测 (13)实验4 双音多频（DTMF）接收与检测 (16)第二章信令互换与信息互换 (21)实验5 人工及信号互换实验 (21)实验6 空分互换的进程与分析 (24)实验7 时分互换网络大体原理 (30)实验8 数字时分复用与中继传输实验 (33)实验9 数字时分中继与编程 (37)第一章RZ8623系统模块实验实验1 互换系统组成与结构一、互换系统整体介绍图1-1是程控互换实验系统方框图，图1-2是程控互换实验系统结构图。

图1-1 交换系统方框图图1-2 R Z 8623程控交换实验系统结构图程控互换系统由14个电路模块组成，各模块的组成及要紧作用如下：1.模块1～4：模块1～4别离是机甲（一）、甲（二）、乙（一）、乙（二）的用户线接口电路和PCM 编译码电路。

具体表达如下：(1) PBL 38710用来实现二/四线变换，摘挂机检出，铃流驱动和用户话机接口等功能；(2) TP3067要紧实现PCM编译码功能；(3) MT8870（甲方或乙方的两个话机合用一片）用来接收双音多频信号，把检测到的被叫用户号码，送给记发器CPU以便操纵互换网络接通被叫用户话路。

2.模块5：模块5是中央处置器电路，要紧由U102（AT89C51）组成，完成键盘扫描和液晶显示、工作状态指示与显示、互换命令的转接和操纵接收学生的下载程序。

3.模块6：模块6是CPLD可编程模块（U101），它产生并输出以下信号：(1)500Hz持续方波（即拨号音信号）(2)忙音脉冲，即秒通、秒断的周期方波(3)回铃音脉冲，即1秒通、4秒断的周期方波(4)25Hz周期方波（振铃信号）(5)PCM编译码器的时钟信号电路，它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。

实验四音信号及铃流信号观测实验实验内容1、音信号及铃流发生器的实用电路介绍2、拨号音、忙音、回铃音的形成及波形观测3、铃流信号的产生及波形观测一、实验目的1、了解电话通信中常用的几种信号音和铃流发生器的电路组成和工作过程。

2、熟悉这些音信号和铃流信号的技术要求。

二、电路工作过程我们知道，在用户话机与电信局的交换机之间的用户线上，要沿两个方向传递语言信息。

但是，为了实现一次通话，还必须沿两个方向传送所需的控制信号。

比如，当用户想要通话时，必须首先向程控机提供一个信号，能让交换机识别并使之准备好有关设备，此外，还要把指明呼叫的目的地的信号发往交换机。

当用户想要结束通话时，也必须向电信局交换机提供一个信号，以释放通话期间所使用的设备。

除了用户要向交换机传送信号之外，还需要传送相反方向的信号，如交换机要向用户传送关于交换机设备状况，以及被叫用户状态的信号。

由此可见，一个完整电话通信系统，除了交换系统和传输系统外，还应有信号系统。

下面是本实验系统在一次正常通话全过程中传送信号的工作流程，见图4—1所示。

用户向电信局交换机发送的信号有用户状态信号（一般为直流信号）和号码信号（地址信号），它们的详细说明分别见实验二和实验四。

交换机向用户发送的信号有各种可闻信号与振铃信号（铃流）两种。

A、各种可闻信号：一般采用频率为450Hz的交流信号，例如：拨号音：（Dial tone）连续发送的450Hz信号。

回铃音：（Ringing tone）1秒送，4秒断的5秒断续的450Hz信号。

忙音：（busy tone）0、35秒送，0、35秒断的0、7秒断续的450Hz信号。

通知音：0、2秒送，0、2秒断，0、2秒送，0、6秒断的1、2秒不等间隔断续的450Hz 信号。

催挂音：连续发送响度较大的信号与拨号音有明显区别。

B、振铃信号（铃流）：一般采用频率为25Hz，幅度为75V±15V的交流电压，以1秒送，4秒断的5秒断续方式发送。

实验二程控交换原理综合实验一、实验目的1．熟悉程控数字交换原理。

2．加深对交换过程的理解。

3．了解用户管理和话费管理。

4．了解程控交换软件控制。

二、实验原理图1是程控交换实验系统方框图，图2是程控交换实验系统布局图。

程控交换系统由9大电路模块组成，各模块的组成及主要作用如下：（1）用户一----用户四接口模块：分别是电话机用户一、用户二、用户三、用户四的用户线接口电路、DTMF采样及AD转换、FSK的DA转换、信号音的DA转换和PCM编译码电路。

（2）程控交换系统控制模块：该模块即为整个系统的控制中心，主板通过专用接口与系统控制板相连接。

完成DTMF 识别、FSK信号生成、各种信号音的产生、空分交换、时分交换、多级交换、数字中继、系统控制、计算机通信等所有控制、处理工作。

图1系统结构图图2 系统主板布局图（3）外线接口模块：外线接口模块完成本系统与电信局线路的对接功能，通过该模块可实现本系统内任意一用户都可呼叫电信网络任何一用户，同时，电信网络中的任何一用户也可呼叫本系统用户。

当有外线呼入时，系统查询预先设置的用户振铃，若该用户忙，则自动查询其他用户，若所有用户都忙，则通知外线无人接听。

（4）LCD显示模块：本液晶模块为240X128点大屏幕显示屏，用来显示当前系统状态以及所有人机接口的状态显示，如菜单，系统帮助，参数状态设置，DTMF波形等。

可调电阻R74为液晶对比度调节电阻，顺时针方向：对比度增加；逆时针方向：对比度降低。

（5）键盘模块：键盘为6键薄膜按键，完成人机接口的各种操作，如菜单选择，参数设置等。

（6）数字中继模块：数字中继接口为两台实验箱或实验箱与外部交换机的连接口，传输介质为双绞线。

通过数字中继接口即可实现两台实验箱8个用户的全双工电话通信。

其中U200为电平转换芯片。

（7）状态指示模块：状态指示模块共有6个发光二极管，分别指示：中继发送：D204，灯亮表示发送数据到中继口状态。

实验一交换系统组成与结构一．实验目的1、了解交换系统的基本组成。

2、熟悉程控交换实验系统的连接，电话交换过程。

二．实验内容1、从总体上初步熟悉两部电话单机用空分交换方式进行通话。

2、初步建立程控交换实验系统及电话交换、中继接续通信的概念。

三．实验仪器：LT-CK-02E程控实验箱一台，电话机两部，数字示波器一台四、实验步骤1、打开交流电源开关，电源输入电路加电，电源发光指示二极管亮。

2、用数字万用表测量TP12、TP13、TP14、TP15、TP16的电压值；3、按一下薄膜输入开关“开始”键，进入显示菜单状态。

4、熟悉菜单的主要工作状态，分“人工交换”，“空分交换”，“数字时分交换”三种工作方式。

5、以“空分交换”方式为例，对“甲方一路”与“乙方一路”正常呼叫，熟悉信令程控交换与话音信号通信交换的全过程。

6、呼叫时，甲方一路电话号码初始值设置为：8700，甲方二路初始值设置为：8701。

乙方一路电话号码初始值设置为：8600，乙方二路初始值设置为：8601。

五．实验结论通过本次实验，初步了解了LT-CK-02E程控实验箱的使用方法，各个观测点的位置，以及电话交换过程，为下面的实验操作打下了初步的基础。

实验二信令信号的产生与观测一．实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程。

2、熟悉这些信号音和铃流信号的技术要求。

二．实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压。

2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形。

3、各测量点说明如下：TP05：回铃音信号TP06：铃流信号音信号TP10：拨号音信号TP11：忙音信号三．实验仪器：LT-CK-02E程控实验箱一台，电话机两部，数字示波器一台四．实验步骤1、将四部电话机水晶头连接到程控交换实验箱的电话机插座中，打开交流电源开关,任选一种实验项目进行实验。

2、在甲方第一话路接上用户单机，按照正常呼叫程序方式，测量各点波形。
