《木质防火门通用技术条件(GB14101——93)》
- 格式：doc
- 大小：44.50 KB
- 文档页数：8
下载文档原格式
合集下载
通用技术条件GB14101-93 Microsoft Word 文档
其他
浪形纹理、圆形纹理、偏心及化学变色允许
木质防火门安装的留缝宽度
项目
留缝宽度
mm
门扇对口缝、扇与框间立缝
1.5-2.5
工业厂房双扇大门对口缝
2-5
框与扇间上缝
1.0-1.5
门扇与地面间隙
外门
4-5
内门
6-8
卫生间门
10-12
厂房大门
10-20
木质防火门安装的允许偏差
项目
允许偏差mm
Ⅰ
Ⅱ
框的正、侧面垂直度

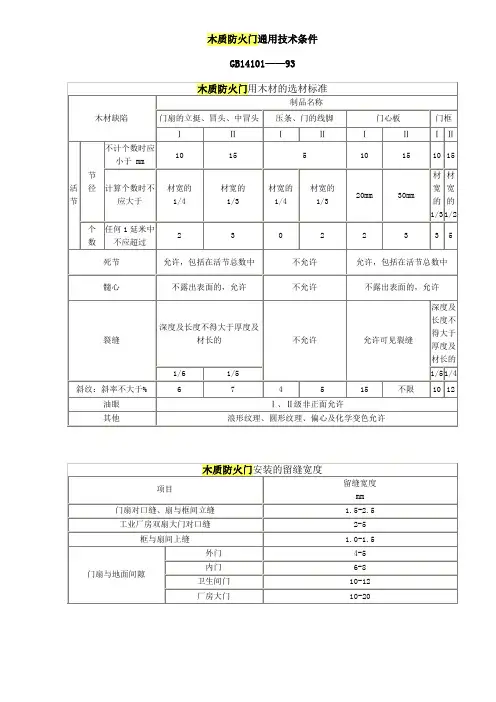

木质防火门通用技术条件
GB14101——93
木质防火门用木材的选材标准
木材缺陷
制品名称
门扇的立挺、冒头、中冒头
压条、门的线脚
门心板
门框
Ⅰ
Ⅱ
Ⅰ
Ⅱ
Ⅰ
Ⅱ
Ⅰ
Ⅱ
活
节
节
径
不计个数时应小于mm
10
15
5
10
15
10
15
计算个数时不应大于
材宽的
1/4
材宽的
1/3
材宽的
1/4
材宽的
1/3
20mm
30mm
材宽的
1/3
材宽的
1/2
个
数
任何1延米中不应超过
2
3
0
2
2
3
3
5
死节
允许，包括在活节总数中
不允许
允许，包括在活节总数中
髓心
不露出表面的，允许
不允许
不露出表面的，允许
裂缝
深度及长度不得大于厚度及材长的
不允许
允许可见裂缝
深度及长度不得大于厚度及材长的
浪形纹理、圆形纹理、偏心及化学变色允许
木质防火门安装的留缝宽度
项目
留缝宽度
mm
门扇对口缝、扇与框间立缝
1.5-2.5
工业厂房双扇大门对口缝
2-5
框与扇间上缝
1.0-1.5
门扇与地面间隙
外门
4-5
内门
6-8
卫生间门
10-12
厂房大门
10-20
木质防火门安装的允许偏差
项目
允许偏差mm
Ⅰ
Ⅱ
框的正、侧面垂直度
木质防火门通用技术条件
GB14101——93
木质防火门用木材的选材标准
木材缺陷
制品名称
门扇的立挺、冒头、中冒头
压条、门的线脚
门心板
门框
Ⅰ
Ⅱ
Ⅰ
Ⅱ
Ⅰ
Ⅱ
Ⅰ
Ⅱ
活
节
节
径
不计个数时应小于mm
10
15
5
10
15
10
15
计算个数时不应大于
材宽的
1/4
材宽的
1/3
材宽的
1/4
材宽的
1/3
20mm
30mm
材宽的
1/3
材宽的
1/2
个
数
任何1延米中不应超过
2
3
0
2
2
3
3
5
死节
允许，包括在活节总数中
不允许
允许，包括在活节总数中
髓心
不露出表面的，允许
不允许
不露出表面的，允许
裂缝
深度及长度不得大于厚度及材长的
不允许
允许可见裂缝
深度及长度不得大于厚度及材长的
防火门国家标准
防火门国家标准 Revised as of 23 November 2020MFM 执行国家标准：GB14101---93木质代号说明：一、1021表示门洞尺寸，10表示门洞的宽度。
21表示门洞的高度。
二、木质防火门b、L、5、6、甲、乙、丙耐火级限。
1、b表示木质防火门。
门扇带。
2、L表示木质防火门带有亮窗。
3、5表示木质防火门右开。
4、6表示木质防火门左开。
5、K表示木质防火门有下门框。
6、甲、乙、丙表示耐火等级。
甲（72分钟）、乙（54分钟）、丙（36分钟）。
?GFM执行国家标准：GB12955—91钢质防火门代号说明：一、钢质防火门b、k、L、5、6、1、2。
1、钢质防火门b表示钢质防火门门扇带防火玻璃。
2、K表示钢质防火门有下门框。
3、L表示钢质防火门带亮窗。
4、1表示钢质防火门单扇门。
5、2表示钢质防火门双扇门。
6、5表示钢质防火门门扇右开。
7、6表示钢质防火门门扇左开。
8、甲、乙、丙表示耐火等级。
甲（72分钟）、乙（54分钟）、丙（36分钟）。
举例：GFM—0921—bk5乙-1。
钢质防火门，洞口宽度900mm。
高度2100mm。
门扇带有防火玻璃，有门下框。
门扇开启方向右开，耐火等级：乙级。
单扇。
钢质防火卷帘GFJ。
无机纤维防火卷帘WFJ。
特级防火卷帘TFJ。
钢质防火、防烟卷帘GFYJ。
无机纤维复合防火、防烟卷帘WFYJ。
执行国家标准：GB14102—2005。
一、防火卷帘分三种耐风压强度。
1、50表示耐风压强度490Pa.2、80表示耐风压强度784Pa.3、120表示耐风压强度1177Pa.以上耐风压强度，针对室外安装。
室内无耐风压强度。
二、帘面数量分类：1、D表示帘面1个。
2、S表示帘面2个。
三、起闭方式分类：1、C2表示垂直卷。
2、Cx表示侧向卷。
3、Sp表示水平卷。
四、钢质、无机卷帘耐火极限分类、符号。
防烟型符号。
1、F2表示耐火极限≥2小时。
并保持的完整性。
2、F3表示耐火极限≥3小时。
木质防火门通用技术条件
?? ?8.2.3.3???如果头一次形式检验不合格，允许再抽检一次。第二次抽检，应有两樘门检验合格，这批门方为合格品。9?标与与出厂证明书、包装、运输、贮存9.1?标志与出厂证明书木质防火门必须在显著位置设置永久性标志铭牌。注明生产厂家、产品名称、耐火等级、产品代号及出厂日期。发贷时必须将出厂检验单随同发货单寄给用户。其中应注明：
?? ? 8.2.3??抽样与判定规则?8.2.3.1??在出厂检验合格的产品中采取随批抽样的办法抽取二樘作为试件封样送检。试件不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。如果是专门制作的样品门，应在检测报告中注明。
?? ? 8.2.3.2???二樘样品门如有一樘门检查合格，这批门即为合格产品。
?? 5.4?带有子口的双扇或多扇木质防火门或多扇木质防火门必须能顺序关闭。
?? 5.5木质防火门安装的留缝宽度和允许偏差应分别符合表3、表4的规定。其安装要求应符合在206中有关规定。表3??木质防火门安装的留缝宽度
?? 5.6木质防火门与门框与门扇搭接的裁口处宜留密封槽。且镶填不燃性材料制成的密封条。

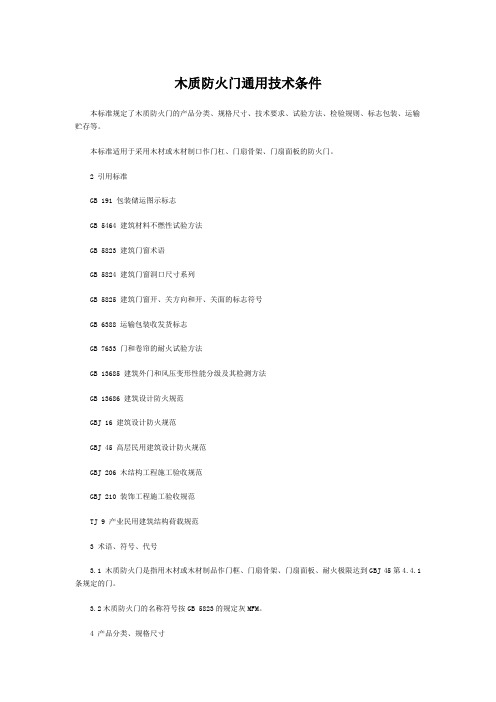

木质防火门通用技术条件?
? 1?主题内容与适用范围?本标准规定了木质防火门的产品分类、规格尺寸、技术要求、试验方法、检验规则、标志包装、运输贮存等。本标准适用于采用木材或木材制口作门杠、门扇骨架、门扇面板的防火门。
?? 2?引用标准GB?191?包装储运图示标志GB?5464?建筑材料不燃性试验方法GB?5823?建筑门窗术语GB?5824?建筑门窗洞口尺寸系列GB?5825?建筑门窗开、关方向和开、关面的标志符号GB?6388?运输包装收发货标志GB?7633?门和卷帘的耐火试验方法GB?13685?建筑外门和风压变形性能分级及其检测方法GB?13686?建筑设计防火规范GBJ?16??建筑设计防火规范GBJ?45?高层民用建筑设计防火规范GBJ?206?木结构工程施工验收规范GBJ?210?装饰工程施工验收规范TJ?9?工业民用建筑结构荷载规范

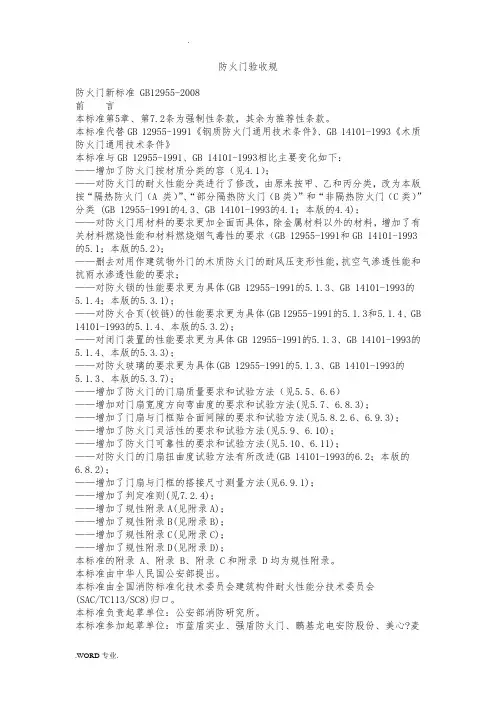

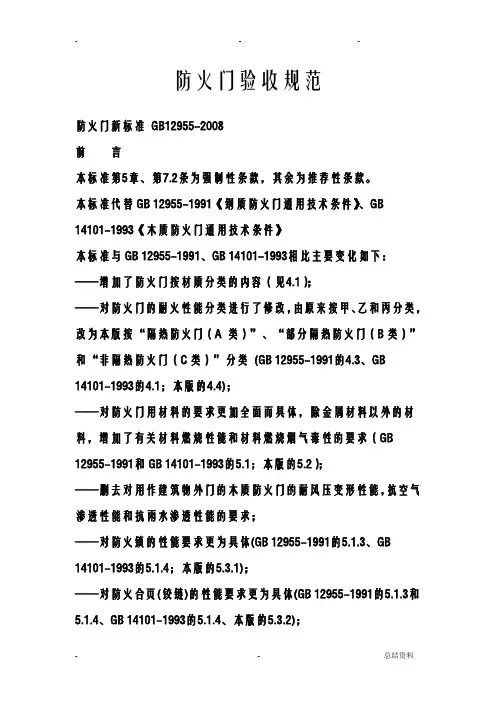

防火门验收要求规范
防火门验收规范防火门新标准GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。
本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类(GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的5.3.1)；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的5.3.2)；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的5.3.3)；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB14101-1993的5.1.3、本版的5.3.7)；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、6.8.3)；——增加了门扇与门框贴合面间隙的要求和试验方法(见5.8.2.6、6.9.3)；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的6.8.2)；——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；——增加了判定准则(见7.2.4)；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录A、附录B、附录C和附录D均为规范性附录。
新版防火门国家标准与旧版的区别
新版防火门国家标准与旧版的区别
新版防火门国家标准与GB12955-1991、GB14101-1993相比主要变化如下：
1、增加了防火门按材质分类的内容；
2、对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类；
新版标准从国际、国外标准中引入了部分隔热防火门和非隔热防火门的概念和要求，对防火门的分类由原来仅按隔热防火门分类，改为按隔热防火门(A类)、部分隔热防火门(B类)和非隔热防火门(C类)进行分类；同时，将原来的甲、乙、丙级防火门的耐火极限调整为1.5h、1.0h和0.5h，丰富了我国防火门产品的种类，增加了实际应用的选择余地，对于仅需要防火门具有部分隔热性或耐火完整性要求的应用场合，可以选用部分隔热或非隔热的防火门。新版标准还规定门扇内若填充材料，应采用对人体无毒无害的防火隔热材料，减少对人身健康的影响。这些规定，不仅使防火门的设置更加合理，而且降低了防火门的生产成本和原材料消耗，符合环保以及建设节约型社会的要求。同时，新版标准还增加了钢木质防火门和其他材质防火门的内容和要求，为新材料、新技术应用和新型防火门的生产、检验提供了技术依据，拓展了防火门生产企业的发展空间。
A类防火门又称为完全隔热防火门，在规定的时间内能同时满足耐火隔热性和耐火完整性要求，耐火等级分别为0.5h(丙级)、1.0h(乙级)、1.5h(甲级)和2.0h、3.0h。
B类防火门又称为部分隔热防火门，其耐火隔热性要求为0.5h，耐火完整性等级分别为1.0h、1.5h、2.0h、3.0h。
C类防火门又称为非隔热防火门，对其耐火隔热性没有要求，在规定的耐火时间内仅满足耐火完整性的要
防火门其实有很多种类的，比如按材料分，有木质防火门、钢质防火门、钢木防火门、其他防火门等；

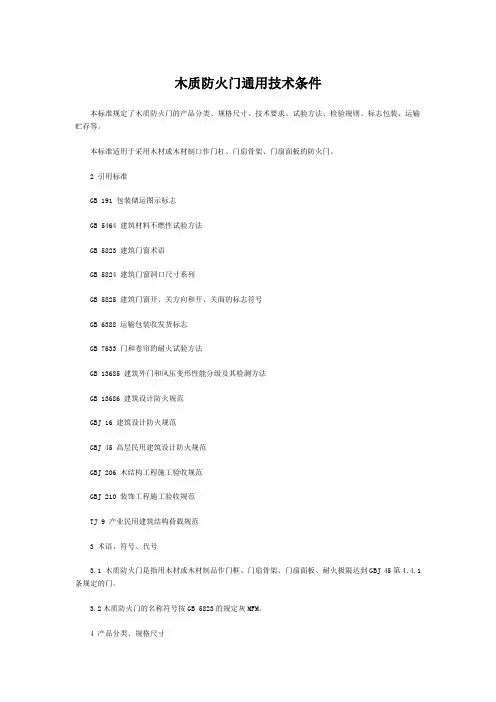

木质防火门通用技术条件
木质防火门通用技术条件本标准规定了木质防火门的产品分类、规格尺寸、技术要求、试验方法、检验规则、标志包装、运输贮存等。
本标准适用于采用木材或木材制口作门杠、门扇骨架、门扇面板的防火门。
2 引用标准GB 191 包装储运图示标志GB 5464 建筑材料不燃性试验方法GB 5823 建筑门窗术语GB 5824 建筑门窗洞口尺寸系列GB 5825 建筑门窗开、关方向和开、关面的标志符号GB 6388 运输包装收发货标志GB 7633 门和卷帘的耐火试验方法GB 13685 建筑外门和风压变形性能分级及其检测方法GB 13686 建筑设计防火规范GBJ 16 建筑设计防火规范GBJ 45 高层民用建筑设计防火规范GBJ 206 木结构工程施工验收规范GBJ 210 装饰工程施工验收规范TJ 9 产业民用建筑结构荷载规范3 术语、符号、代号3.1 木质防火门是指用木材或木材制品作门框、门扇骨架、门扇面板、耐火极限达到GBJ 45第4.4.1条规定的门。
3.2木质防火门的名称符号按GB 5823的规定灰MFM。
4 产品分类、规格尺寸4.1 产品分类按耐火极限分为甲级、乙级、丙级木质防火门表14.2 规格尺寸木质防火门的洞口尺寸、构造尺寸应符合GB5824的规定。
5 技术要求5.1 材料5.1.1木材a. 木材的选材标准应符合表2的规定。
b. 木质防火门应采用窖干法干燥的木材，含水率不应大于12%。
当受条件限制，除东北落叶松、云南松、马尾松、桦木等易变形的树种外，可采用气干木材，其制作时的含水率不应大于当地的平衡含水率。
5.1.2填充材料填充材料应符合GB5464中第7条的规定。
5.1.3玻璃玻璃应采用不影响木质防火门耐火性能试验合格的产品。
表2 木质防火门用木材的选材标准注： 1 I级品不答应有虫眼，II级品答应有表面的虫眼。
2 木质防火门如有答应限值以内的死节及直径较大的虫眼等缺陷时，应用同一树种的木塞加胶填补，对于清油制品，木塞的光彩和木纹应与制口一致。
防火门新标准完整版
防火门新标准HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】防火门新标准 GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。
本标准代替GB 12955-1991《钢质防火门通用技术条件》、GB 14101-1993《木质防火门通用技术条件》本标准与GB 12955-1991、GB 14101-1993相比主要变化如下：——增加了防火门按材质分类的内容（见4.1）；——对防火门的耐火性能分类进行了修改，由原来按甲、乙和丙分类，改为本版按“隔热防火门（A 类）”、“部分隔热防火门（B类）”和“非隔热防火门（C类）”分类 (GB 12955-1991的4.3、GB 14101-1993的4.1；本版的4.4)；——对防火门用材料的要求更加全面而具体，除金属材料以外的材料，增加了有关材料燃烧性能和材料燃烧烟气毒性的要求（GB 12955-1991和GB 14101-1993的5.1；本版的5.2）；——删去对用作建筑物外门的木质防火门的耐风压变形性能，抗空气渗透性能和抗雨水渗透性能的要求；——对防火锁的性能要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.4；本版的；——对防火合页(铰链)的性能要求更为具体(GB 12955-1991的5.1.3和5.1.4、GB 14101-1993的5.1.4、本版的；——对闭门装置的性能要求更为具体GB 12955-1991的5.1.3、GB 14101-1993的5.1.4、本版的；——对防火玻璃的要求更为具体(GB 12955-1991的5.1.3、GB 14101-1993的5.1.3、本版的；——增加了防火门的门扇质量要求和试验方法（见5.5、6.6）——增加对门扇宽度方向弯曲度的要求和试验方法(见5.7、；——增加了门扇与门框贴合面间隙的要求和试验方法(见、；——增加了防火门灵活性的要求和试验方法(见5.9、6.10)；——增加了防火门可靠性的要求和试验方法(见5.10、6.11)；——对防火门的门扇扭曲度试验方法有所改进(GB 14101-1993的6.2；本版的；——增加了门扇与门框的搭接尺寸测量方法(见；——增加了判定准则(见；——增加了规范性附录A(见附录A)；——增加了规范性附录B(见附录B)；——增加了规范性附录C(见附录C)；——增加了规范性附录D(见附录D)；本标准的附录 A、附录 B、附录 C和附录 D均为规范性附录。

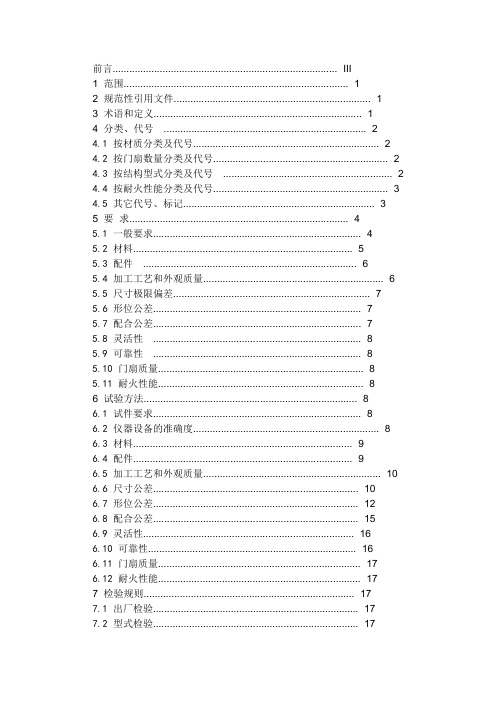

防火门验收规范标准
3.1
平开式防火门 fire resistant side hung doorsets
由门框、门扇和防火铰链、防火锁等防火五金配件构成的，以铰链为轴垂直于地面，该轴可以沿顺时针或逆时针单一方向旋转以开启或关闭门扇的防火门。
3.2
木质防火门 fire resistant timber doorsets
——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；
——增加了判定准则(见7.2.4)；
——增加了规性附录A(见附录A)；
——增加了规性附录B(见附录B)；
——增加了规性附录C(见附录C)；
——增加了规性附录D(见附录D)；
本标准的附录 A、附录 B、附录 C和附录 D均为规性附录。
本标准由中华人民国公安部提出。
GB/T 5907-1986 消防基本术语 第一部分
GB/T 6388 运输包装收发货标志
GB/T 7633 门和卷帘的耐火试验方法
GB 8624-2006 建筑材料及制品燃烧性能分级
GB/T 8625-2005 建筑材料难燃性试验方法
GB 9969.1 工业产品使用说明书 总则
GB/T 13306 标牌
本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会(SAC/TC113/SC8)归口。
本标准负责起草单位：公安部消防研究所。
本标准参加起草单位：市蓝盾实业、强盾防火门、鹏基龙电安防股份、美心?麦森门业、金刚玻璃科技股份、名门防火建材实业、光华安富业门窗、唐门金属结构。
本标准主要起草人：华利、晓慧、黄伟、博、希全、王鹏翔、相会、纪祥安、吕滋立、于洋、夏明宪、明罡、纪春传、唐俊烈。
GB/T 14436 工业产品保证文件 总则
GB 15763.1 建筑用安全玻璃 防火玻璃
平开式防火门 fire resistant side hung doorsets
由门框、门扇和防火铰链、防火锁等防火五金配件构成的，以铰链为轴垂直于地面，该轴可以沿顺时针或逆时针单一方向旋转以开启或关闭门扇的防火门。
3.2
木质防火门 fire resistant timber doorsets
——增加了门扇与门框的搭接尺寸测量方法(见6.9.1)；
——增加了判定准则(见7.2.4)；
——增加了规性附录A(见附录A)；
——增加了规性附录B(见附录B)；
——增加了规性附录C(见附录C)；
——增加了规性附录D(见附录D)；
本标准的附录 A、附录 B、附录 C和附录 D均为规性附录。
本标准由中华人民国公安部提出。
GB/T 5907-1986 消防基本术语 第一部分
GB/T 6388 运输包装收发货标志
GB/T 7633 门和卷帘的耐火试验方法
GB 8624-2006 建筑材料及制品燃烧性能分级
GB/T 8625-2005 建筑材料难燃性试验方法
GB 9969.1 工业产品使用说明书 总则
GB/T 13306 标牌
本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会(SAC/TC113/SC8)归口。
本标准负责起草单位：公安部消防研究所。
本标准参加起草单位：市蓝盾实业、强盾防火门、鹏基龙电安防股份、美心?麦森门业、金刚玻璃科技股份、名门防火建材实业、光华安富业门窗、唐门金属结构。
本标准主要起草人：华利、晓慧、黄伟、博、希全、王鹏翔、相会、纪祥安、吕滋立、于洋、夏明宪、明罡、纪春传、唐俊烈。
GB/T 14436 工业产品保证文件 总则
GB 15763.1 建筑用安全玻璃 防火玻璃

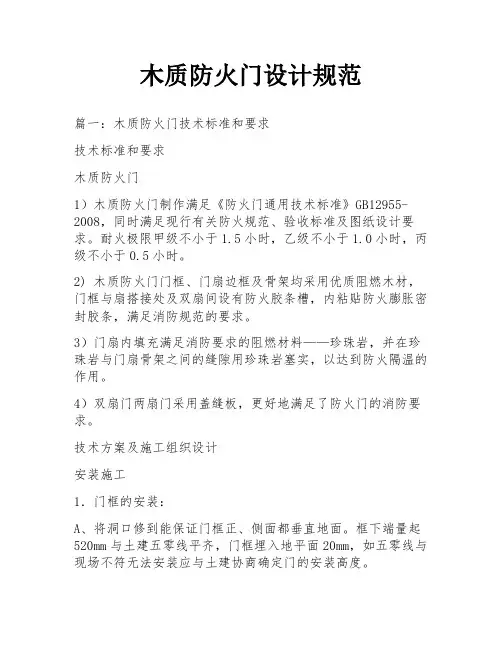

木质防火门设计规范
木质防火门设计规范篇一：木质防火门技术标准和要求技术标准和要求木质防火门1）木质防火门制作满足《防火门通用技术标准》GB12955-2008，同时满足现行有关防火规范、验收标准及图纸设计要求。
耐火极限甲级不小于1.5小时，乙级不小于1.0小时，丙级不小于0.5小时。
2) 木质防火门门框、门扇边框及骨架均采用优质阻燃木材，门框与扇搭接处及双扇间设有防火胶条槽，内粘贴防火膨胀密封胶条，满足消防规范的要求。
3）门扇内填充满足消防要求的阻燃材料——珍珠岩，并在珍珠岩与门扇骨架之间的缝隙用珍珠岩塞实，以达到防火隔温的作用。
4）双扇门两扇门采用盖缝板，更好地满足了防火门的消防要求。
技术方案及施工组织设计安装施工1．门框的安装：A、将洞口修到能保证门框正、侧面都垂直地面。
框下端量起520mm与土建五零线平齐，门框埋入地平面20mm，如五零线与现场不符无法安装应与土建协商确定门的安装高度。
B、门框内填充水泥砂浆，待凝固后再行安装。
以2100mm高为例每个门需6个固定点，分布在立框上用胀栓固定，上下各进200mm，中间均布，若高为2400mm的门框8个固定点，如果墙面为空心砖里面有预埋时固定点位置也可根据现场条件作适当调整。
2．门扇的安装检查门扇尺寸是否与门框相符，上合页距上端150 mm，中间合页距上合页260mm，下合页距中间合页1080mm，当洞口高度低于1800mm时，门框带下框用2片合页固定。
在框上分别确定合原位置，剔好框、扇合页槽，严禁只在框（或扇）上一边开合页槽。
用（5*40的）螺丝固定，先用锤打入1/3的深度，然后用改锥拧入，严禁一次打入。
篇二：木质防火门规范木质防火门施工规范一,性能:应通过经济部国家标准CNS11227所规定之甲种(60分钟,背温100℃以下)A级,乙种(30分钟,背温260℃以上)A级防火门防火时效测试标准,并取得CNLA 认可实验室测试报告.二,材料:1.门框(1) 搭配金属门框时,烤漆钢板厚度1.6mm;不銹钢板厚度1.5mm.门框周边无法嵌置膨胀条者,应相对嵌置於门扇周边.(2) 木质门框应选用密度650kg/m3以上之硬木,门框深度不得少於100mm,厚度不得少於45mm.(3) 门框必须镶嵌膨胀倍率35倍以上之防火防烟膨胀密封条,主成分为非磷系材料制成,嵌置深度不得大於4mm,总宽度不得大於10mm.(4) 门框所使用材料於进场组装前,必需由主构成材料之专业技师签证.2.门扇(1)门扇骨材须用650kg/m3以上之硬木,骨材宽度不得少於30mm,厚度不得少於24mm.(2)门扇层间材须为氧化镁板,其乙种防火门厚度须达3mm以上,甲种为6mm以上, 并需符合CNS6532耐燃一级标准,如使用非氧化镁板时其防火板厚度应在9mm以上,以维持基本耐火时效.(3)门扇中心材乙种防火门须填充密度170kg/m3以上矽晶纤维防火棉(符合CNS11701/A2194)或96kg/m3陶瓷棉,甲种防火门一律填充陶瓷棉.(4)乙种门扇厚度43mm以内,甲种门扇厚度50mm以内.(5)门扇宽度误差≤2mm,对角线误差≤2.5mm.3.五金:五金配件,铰鍊,防火门锁等须为不銹钢制,内部结构组件熔点不得低於900℃,并符合经济部指定验证合格产品,样式由业主或建筑,设计师依检测合格配件中选定.4.面饰:由业主或建筑,设计师选定,唯厚度不得逾1.5mm.三,安装:1.门框与墙面之接合处应紧密接合.2.门扇安装後,门扇与门框缝隙标准4.0±2mm,门底不得大於20mm.四,建议使用厂牌:南天门,裕晟,富三.五,本防火门工程为系统产品,应由专业厂商责任施工,并由原厂出具CNLA实验室「建筑用防火门」试验报告,经济部防火门验证登录证书,出厂证明书等三种证明书. 六,前揭三项证明书件开立前,设计建筑师或营造厂商应提供防火门施工位置图,以检送相关单位备查.篇三：防火门新标准GB12955-2008防火门新标准 GB12955-2008前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。
防火门参数及要求
防火门参数及要求:
1甲级钢质防火门计8.8m2
2
乙级钢质防火门计298.32m2
、
丙级钢质防火门计 6.4m2
、
丙级木质防火门计170m2
以上须满足《建筑设计防火规范》GBJ16-87 （2001年版）
《钢质防火门通用技术条件》GB14102-93
《木质防火门通用技术条件》GB14101-93
《门和卷帘的防火试验办法》GB/T7633-87
防火门具体要求：承包人须确保防火门的原材料及安装过程的验收均
满足国家验收规范及相矢标准要求，同时应确保一次性通过扬州当地消防部门的验收，若该产品不符合国家质量验收标准、图纸要求和不能一次［生通过扬州当地消防部门的验收，所发生的一切返工费用以及由此给发包人造成的经济损失均由承包人承担。
1、木质防火门采用优质杂木复合防火板制作门框，优质松杉木做门扇骨架，门扇中采用防火板内填充防火隔热材料；面板材质柳桜；2、每扇门上均应安装与门扇相匹配的防火型合页和闭门器；防火门均需安装不锈钢防火锁；3、防火门应安装防火膨胀密封条；4、防火门的开启方向按照设计图纸要求，设计不明时应为人员疏散方向。
1. 保修期：一年
2. 付款方式：安装结束并经有尖部门验收合格后付50%余款工程
结束一年付清。
3. 报价形式：按_________ 元/m2 （含防火漆），报价前须查勘现场，
工期为20天，待总包方祁建书面通知，进场施工。
4、均需要现场勘察，勘察地点：甘泉新苑安置小区指挥部。
勘察联系人：王主任，联系电话：
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木质防火门通用技术条件(GB14101——93)1 主题内容与适用范围本标准规定了木质防火门的产品分类、规格尺寸、技术要求、试验方法、检验规则、标志包装、运输贮存等。
本标准适用于采用木材或木材制口作门杠、门扇骨架、门扇面板的防火门。
2 引用标准GB 191 包装储运图示标志GB 5464 建筑材料不燃性试验方法GB 5823 建筑门窗术语GB 5824 建筑门窗洞口尺寸系列GB 5825 建筑门窗开、关方向和开、关面的标志符号GB 6388 运输包装收发货标志GB 7633 门和卷帘的耐火试验方法GB 13685 建筑外门和风压变形性能分级及其检测方法GB 13686 建筑设计防火规范GBJ 16 建筑设计防火规范GBJ 45 高层民用建筑设计防火规范GBJ 206 木结构工程施工验收规范GBJ 210 装饰工程施工验收规范TJ 9 工业民用建筑结构荷载规范3 术语、符号、代号3.1 木质防火门是指用木材或木材制品作门框、门扇骨架、门扇面板、耐火极限达到GBJ 45第4.4.1条规定的门。
3.2木质防火门的名称符号按GB 5823的规定灰MFM。
4 产品分类、规格尺寸4.1 产品分类按耐火极限分为甲级、乙级、丙级木质防火门表14.2 规格尺寸木质防火门的洞口尺寸、构造尺寸应符合GB5824的规定。
5 技术要求5.1 材料5.1.1 木材a．木材的选材标准应符合表2的规定。
b．木质防火门应采用窖干法干燥的木材，含水率不应大于12%。
当受条件限制，除东北落叶松、云南松、马尾松、桦木等易变形的树种外，可采用气干木材，其制作时的含水率不应大于当地的平衡含水率。
5.1.2 填充材料填充材料应符合GB5464中第7条的规定。
5.1.3 玻璃玻璃应采用不影响木质防火门耐火性能试验合格的产品。
表2 木质防火门用木材的选材标准注： 1 I级品不允许有虫眼，II级品允许有表面的虫眼。
2 木质防火门如有允许限值以内的死节及直径较大的虫眼等缺陷时，应用同一树种的木塞加胶填补，对于清油制品，木塞的色泽和木纹应与制口一致。
3 在木质防火门的结合处和安装小五金处，均不得有木节或已填补的木节。
5.1.4 五金配件五金配件应是经国家消防检测机构检测合格的定型配套的产品。
5.2木质防火门宜为开门，必须启闭灵活（在不大于80N的推力作用下即可打开）。
并具有自行关闭的功能。
5.3 用于疏散通道的木质防火门应破例有在发生火灾时能迅即关闭的功能，且向疏散方向开启，不宜装锁和插销。
5.4 带有子口的双扇或多扇木质防火门或多扇木质防火门必须能顺序关闭。
5.5木质防火门安装的留缝宽度和允许偏差应分别符合表3、表4的规定。
其安装要求应符合在206中有关规定。
表3 木质防火门安装的留缝宽度5.6木质防火门与门框与门扇搭接的裁口处宜留密封槽。
且镶填不燃性材料制成的密封条。
5.7木质防火门的制作要求。
5.7.1 门框及厚度大于50mm的门扇应采用双榫连接。
框、扇拼装时，榫槽应严密嵌合，应用胶料皎接，并用皎楔加紧。
注：在潮湿地区，I级品应采用耐水的酚醛树脂胶，II级品可采用半耐水的尿醛树脂胶。
5.7.2 制作胶合板门（包括纤维板门）时，边框和横楞必须在同一平面上，面层及边框及横楞应加压胶结。
应在横楞和上、下冒头各钻两个以上的透气孔，以防受潮脱胶或起臌。
5.7.3 门的制作质量，应符合下列规定：a．表面闵净光或砂磨，并不得有刨痕、毛刺和锤印；b．框、扇的线型应符合设计要求。
割角、拼缝应严实平整；c．小料和短料胶合门及胶合板或纤维板门扇不通话脱胶。
胶合板不允许刨透表层单板和戗槎；d．门制作析允许偏差，应符合表5的规定。
表5 木质防火门制作允许偏差注：高、宽尺寸，框量内裁口，扇量外口。
5.7.4 当条件具备时，宜将门扇与框装配成套，装好全部小五金，然后成套安装。
在一般情况下，则应先安装门框，然后安装门扇。
5.7.5 木质防火门制成后，应立即刷一遍底油＜干性油＝，防止受潮变形。
5.7.6 门小五金的安装，应符合下列规定：a.小五金应安装齐全，位置适宜，固定可靠；b.合页距门上、下端宜取立挺高度的 l／10，并避开上、下冒头，安装后应开关灵活；c.小五金均应用木螺丝固定，不得用钉子代替。
应先用锤打入 l／3深度，然后拧入，严禁打入全部深度。
采用硬木时，应先钻2／3深度的孔，孔径为木螺丝直径的0.9倍；d.不宜在中冒头与立挺的结合处安装门锁；e. 门拉手应位于门高度中点以下，门拉手距地面以0.9一1.05m为宜。
5.8 木质防火门应具有足够的整体强度，经沙袋撞击试验后，仍座保持良好的完整性。
门内填充料不应出现开裂或脱落现象。
5.9 木质防火门表面刷油漆。
应符合 GBJ210中第三章第三节的规定。
5.10 木质防火门的耐火极限应符合 GBJ45中4.4.1条的规定。
5.11 用作建筑物外门的木质防火门，其耐风压变形性能应符合 GB13685《建筑外门的风压变形性能分级及其检测方法》的有关规定。
5.12 用作建筑物外门的木质防火门，其空气渗透性能和雨水渗透性能应符合 GB136864《建筑外门的空气渗透性能和雨水渗透性能分缀及其检测方法》的有关规定。
6 测量方法6.1 高、宽测量：门框量内裁口，门扇量外口。
6.2 翘起测量：在门扇的一个面上进行测量，以该面的任意三个角确定一基准平面，而后测量第四个角相对于这个基准平面的偏差值。
6.3 测量工具可用钢卷尺、卡尺、塞尺或塞板。
7 试验方法7.1 木质防火门所用木材含水率的测定，按 GBJ206中附录三的方法进行。
结果应符合本标准5.1.1b条的规定。
7.2 木质防火门开启力的测定，采用数字显示式电子测力计或其他测力计测定木质防火门的开启力，其结果应符合本标准5.2条的规定。
7.3 沙袋撞击试验7.3.1 试验对象：单扇或双扇木质防火门总成包括合页、门扇、门框以及用来连接墙体的连接体和其他五金件。
7.3.2 试验原理：将一定重量的沙袋置于一固定高度，利用其所形成的势能撞击试样门的正面中心部位.在经过限定次数的撞击后，检查门的损坏程度。
7.3.3 试验设备：如附录 A(参考件)图所示，包括下列各部分。
7.3.3.1 可调试验台：试验框架尺寸可进行调节，以适合安装不同规格尺寸的木质防火门。
并应具有足够的刚度，以免在试验过程中产生影响试验结果的任何变形。
悬吊沙袋的滑轮位置可调节，以保证沙袋降落高度为一固定值。
7.3.3.2 沙袋：总重为3.0kg。
包括一直径为350mm的圆形皮袋和松散容量为150o如／m3的沙子。
(沙子粒径为1一2mm)。
7.3.3.3 其他：绳、滑轮、弹簧和调节设备。
7.3.4 试验程序7.3.4.1 试验前的检测：检查门的完整性、连接件的牢固性、开启的灵活性、测量各部位的偏差。
7.2.4.2 松开门上方的沙袋，使其撞击门扇正面。
重复这一动作，至一百次。
7.3.4.3 重复作试验前的各项检测。
7.3.5 记录与观察a.有关样品门的类型、规格、尺寸及所用材料、五金配件等。
b.沙袋撞击次数。
t.沙袋初始位置。
d.样品门被撞击的部位。
e.试验前后所检测各项数据。
f.试验环境(温度和相对湿度)。
7.4 耐火性能试验按GB7633进行。
注：对镶玻璃的木质防火门。
凡每扇门的玻璃面积超过0.1m2者。
应按GB7633测点布置方法测定玻璃的背火面温度。
若玻璃面积不超过0.1m2，可不测其背火面温度。
对带玻璃上亮的木质防火门。
其上亮玻璃的总面积如果超过0.5m2，应在玻璃中心部位100mm 范围内增测其背火面温度。
如果玻璃总面积超过1.0m2，还应同时测定其热辐射强度。
7.5 风压变形性能试验，按照GB13685进行。
7.6 空气渗透性能和雨水渗透性能试验。
按照GB13686进行。
注：7.5、7.6两项试验仅适用于建筑物外门。
8 检验规则8.1 交收检验8.1.1 正常生产检验a.木质防火门所用木材应按本标准条的要求采用目测方法选定。
b.每一班组生产所需的木材作为一批，应按本标准7.1条规定取样进行含水率的测定。
c.对于生产木质防火门所需的填充料、玻璃及五金配件应检验其原生产厂家出具的经国家法定检测部门检测合格的产品鉴定证明。
d. 对每一樘木质防火门均应对其外观质量、规格尺寸、启闭灵活性进行检验。
其制作允许偏差应符合表5的规定。
8.1.2 出厂检验对每一樘木质防火门均应重复作本标准8.1.1d条规定的各个项目的检验。
8.2 形式检验8.2.1 有下列情况之一时，产品由法定检测部门进行形式检验。
a. 新产品或老产品转厂生产时的试制定型鉴定b. 产品在结构、工艺、材料等方面有较大的改变c. 正常生产时的周期性检验，每四年一次d. 产品停产一年后，恢复生产时。
8.2.2 木质防火门型式检验项目包括本标准第5章规定的11项内容。
其检验顺序按5.2条、5.3条、5.4条、5.5条、5.6条、5.7条、5.8条、5.9条、 5.10条、5.11条、5.12条依次进行。
8.2.3 抽样与判定规则8.2.3.1 在出厂检验合格的产品中采取随批抽样的办法抽取二樘作为试件封样送检。
试件不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。
如果是专门制作的样品门，应在检测报告中注明。
8.2.3.2 二樘样品门如有一樘门检查合格，这批门即为合格产品。
8.2.3.3 如果头一次形式检验不合格，允许再抽检一次。
第二次抽检，应有两樘门检验合格，这批门方为合格品。
9 标与与出厂证明书、包装、运输、贮存9.1 标志与出厂证明书木质防火门必须在显著位置设置永久性标志铭牌。
注明生产厂家、产品名称、耐火等级、产品代号及出厂日期。
发贷时必须将出厂检验单随同发货单寄给用户。
其中应注明：a．证明书编号；b．生产厂名称、厂址；c．产品名称、级别、规格、数量及生产日期；d．产品性能检验结果；e．生产厂检验部门及检验人员签名盖章。
9.2 包装木质防火门的包装可采用草绳捆扎或包装箱包装。
包装箱包装时应符合GB191和GB6833的规定。
门扇不得直接接触，严禁在门上堆放重物。
9.3 运输木质防火门运输应符合铁路、公路、航运、空运部门的胡关规定。
在运输过程中，要捆扎牢。
不允许挤压、碰撞，并应有防雨、防潮标志。
装卸时，严禁碰、摔、撬。
9.4 贮运木质防火门应存放在库房或敞棚内、防止日晒、雨淋。
存放时应平放或侧立于垫木上，垫木高度距地面应大于400mm。
库房应保持通风。
附录 A沙袋撞击试验装置示意图（参考件）本标准由公安部天津消防科研所、公安部四川消防研究所起草，杭州钱江防火门厂参与了部分起草工作。
本标准主要起草人纪祥安、田兰允、苏云、解风兰、钱招友。
